AEC 42 - Aérotherme S.PLUS - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Aérotherme eau chaude
Alimentation	Non précisé
Puissance thermique	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Matériau du corps	Non précisé
Type de montage	Fixation murale ou plafond
Débit d'air	Non précisé
Température de fonctionnement	Non précisé
Type de fluide caloporteur	Eau chaude
Pression maximale	Non précisé
Installation	Intérieure
Schémas électriques	Inclus dans le manuel
Éléments de montage	Inclus dans le manuel
Usage	Chauffage et ventilation

FOIRE AUX QUESTIONS - AEC 42 S.PLUS

Quelles sont les spécifications techniques du S.PLUS AEC 42 ?

Le S.PLUS AEC 42 est équipé d'un écran de 42 pouces avec une résolution de 1920x1080 pixels, un rapport de contraste de 4000:1 et une luminosité de 350 cd/m².

Comment puis-je connecter mon S.PLUS AEC 42 à mon ordinateur ?

Vous pouvez connecter le S.PLUS AEC 42 à votre ordinateur via HDMI ou VGA. Assurez-vous de sélectionner la bonne source sur l'écran.

Que faire si l'écran ne s'allume pas ?

Vérifiez que l'écran est correctement branché à une prise de courant et que le câble d'alimentation est en bon état. Essayez également de modifier la prise de courant.

Comment régler la luminosité de l'écran ?

Pour régler la luminosité, utilisez le menu OSD (On-Screen Display) en appuyant sur le bouton 'Menu' sur le panneau de contrôle de l'écran.

L'écran affiche des couleurs déformées, que puis-je faire ?

Vérifiez les câbles de connexion pour vous assurer qu'ils sont correctement branchés. Si le problème persiste, réinitialisez les paramètres d'usine de l'écran.

Où puis-je trouver le mode d'emploi du S.PLUS AEC 42 ?

Le mode d'emploi est disponible sur le site officiel de S.PLUS dans la section support ou téléchargement.

Comment procéder à une mise à jour du firmware ?

Téléchargez la dernière version du firmware depuis le site de S.PLUS, puis suivez les instructions fournies dans le mode d'emploi pour effectuer la mise à jour.

Pourquoi l'écran clignote-t-il ?

Le clignotement peut être causé par un câblage défectueux ou une mauvaise source de signal. Vérifiez les connexions et essayez une autre source pour diagnostiquer le problème.

Comment activer le mode économie d'énergie ?

Le mode économie d'énergie peut être activé via le menu OSD. Accédez aux réglages d'affichage et sélectionnez l'option 'Économie d'énergie'.

L'écran fait du bruit, est-ce normal ?

Un léger bruit peut être entendu lors du fonctionnement normal, mais des bruits forts ou persistants peuvent indiquer un problème. Contactez le support technique si cela se produit.

MODE D'EMPLOI AEC 42 S.PLUS

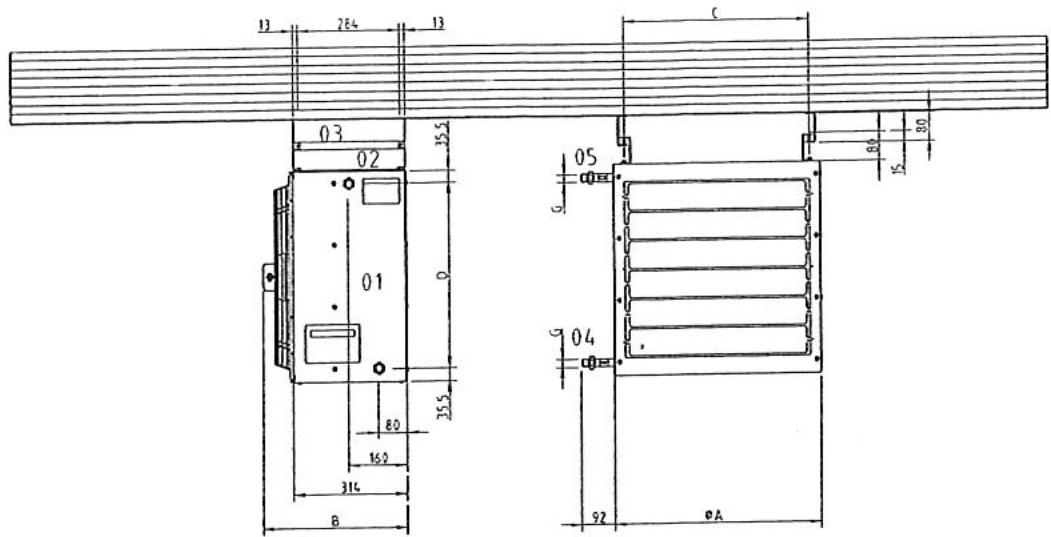

Spécifications de l'aérotherme en application murale, y compris dispositif de réduction des vibrations (option).

01 Aérotherme > 02 Console murale

03 Dispositif de réduction des vibrations 04 Conduite d'alimentation 05 Conduite de retour T Modèle G Raccordement Poids en kg

1.1.2

Spécifications de l'aérotherme exécution plafonnier, y compris dispositif réduction des vibrations (option).

01 Aérotherme > 02 Console de plafond

03 Dispositif de réduction des vibrations 04 Conduite d'alimentation 05 Conduite de retard T Modèle Poids en kg

1.1

1.1.3

1.1.4

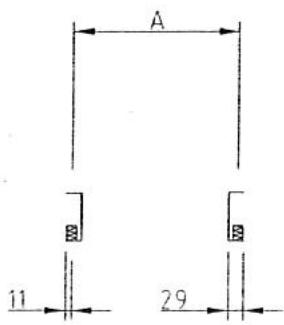

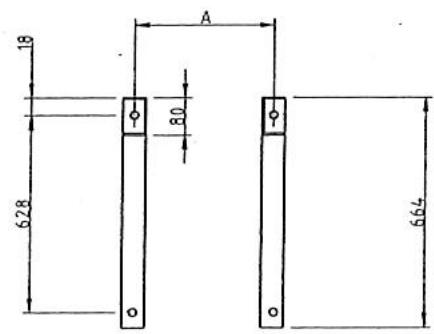

	Dim.
REF	A
AEC 12-13	387	7,5
AEC 22-23	517	7,5
AEC 32-33	667	7,5
AEC 42-43	797	7,5

1.1.5

	Dim.
REF	A
AEC 12-13	387	7,5
AEC 22-23	517	7,5
AEC 32-33	667	7,5
AEC 42-43	797	7,5

1.1.3

Spécifications de l'aerotherme exécution plafonnier, y compris dispositif de réduction des vibrations (option).

Aérotherme > 02 Console de plafond

03 Dispositif de réduction des vibrations 04 Conduite d'alimentation 05 Conduite de retard

Pour les dimensions et les poids, voir 1.1.1

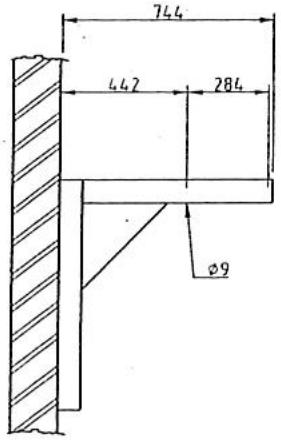

Console murale

Modèle Poids en kg

1.1.5

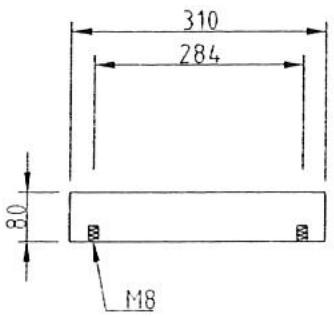

Dispositif de réduction des vibrations apparenté à pulsion horizontale

Modèle Poids en kg

L'absence d'amortisseurs de vibrations peut causer des problèmes de bruit!

1.2

1.2.1

1.2.2

1.2.3

1.2.4

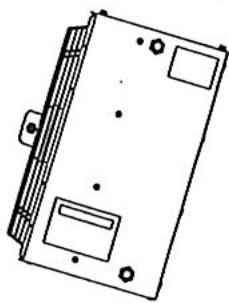

Généralités

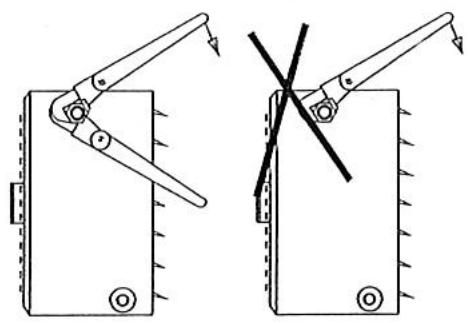

Pour le raccordement de l'acrotherme au réseau, il convient d'utiliser une clef serre-tubes supplémentaire afin d'éviter toute distorsion du tuyau.

1.2.2

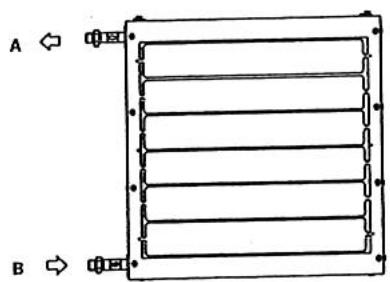

Pour raccorder correctement l'aérotherme, il convient de raccorder le fluide chaud sur la conduite d'alimentation B et le fluide froid sur la conduite de retard A.

A Conduite de retard B Conduite d'alimentation

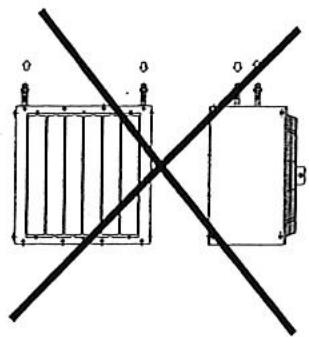

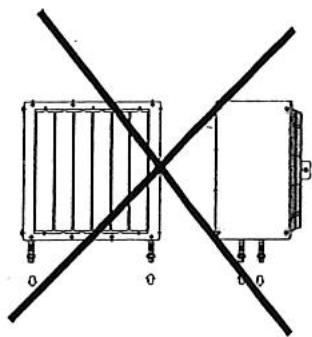

Il est impossible d'effectuer des raccordements vers le haut ou vers le bas car l'aération et la vidange seraient alors impossibles.

Protection contre le gel

Dans certaines situations, (air extérieur à 5°C) il peut y avoir des risques de gel. Dans ce cas, il convient d'installer un système de protection contre le gel!

IMPORTANT

Avant mise en service, orienter les ailettes de soufflage selon besoin (ne pas les laisser fermées!!!)

1.3.1

A Schéma électrique de raccordement moteur 1 B Option: schéma électrique de raccordement moteur 1 avec sectionneur.

L = Phase

N Zero

TK = Thermocontact

PE Terre

U-V-W = 3-Phase

1.3.2

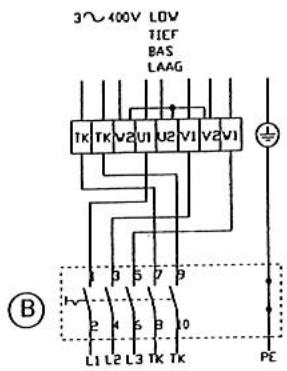

A Schéma électrique de raccordement moteur 3 position bas. B Option : schéma électrique de raccordement moteur 3 position bas avec sectionneur. En inversant L1 et L2, on change la direction de rotation.

1.3.3

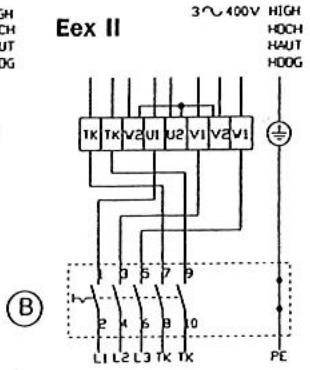

A Schéma électrique de raccordement moteur 3 position haut. B Option : schéma électrique de raccordement moteur 3 position haut avec sectionneur. En inversant L1 et L2, on change la direction de rotation.

1.3.4

A Schéma électrique de raccordement moteur 3 position haut/bas. B Option : schéma électrique de raccordement moteur 3 position haut / bas avec sectionneur.

1.4

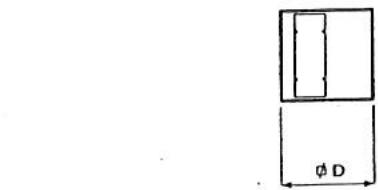

Eléments de montage

25 1

(1)

68 11

9 8

8 9

17 8

10 12

5 6 6

	A	B	C	D	E	F	G	H	I	K	L	N	R	S	T	U
AEC 12-13	390	415	443	463	690	740	690	380	440	800	516	386	439	212	120	406
AEC 22-23	520	545	573	593	920	920	820	510	570	895	666	516	573	253	151	530
AEC 32-33	670	695	723	743	1180	1240	975	665	720	940	796	666	724	300	175	680
AEC 42-43	800	835	853	873	1420	1240	1110	800	850	1075	1005	796	853	329	220	815

Descriptif

1 Capot de soufflage vertical a 4 cots
2 Capot de soufflage horizontal a 4 cots
3 Capote de soufflage 4 cots horizontaux
4 Cone de soufflage
5 Caisson de mélange d'air 2 cots, commande manuelle
6 Caisson de mélange d'air pour clapets
7 Caisson de mélange d'air
8 Clapet jalousie
9 Section filtré (EU 3)
10 Cadre pour raccordement gains
11 Grille
11a Grille
12 Grille d'air frais ≤50% d'air frais
13 Grille d'air frais ≥50% - 100% d'air frais
14 Pièce d'adaptation
15 Section vide (b=120 mm)
16 Capote pare-pluie complément plaque à coller (aluminium)
17 Plaque de recouvrement
18 Clapet jalousie pour protection moteur
19 Section vide (B=240 mm)
20 Console murale
21 Dispositif de réduction des vibrations pour 21 et 24
22 Console de plafond verticale
23 Dispositif de réduction des vibrations pour 22
24 Console plafond horizontale
25 Clapets à induction
