MODE D'EMPLOI IRT 4520 KAZ

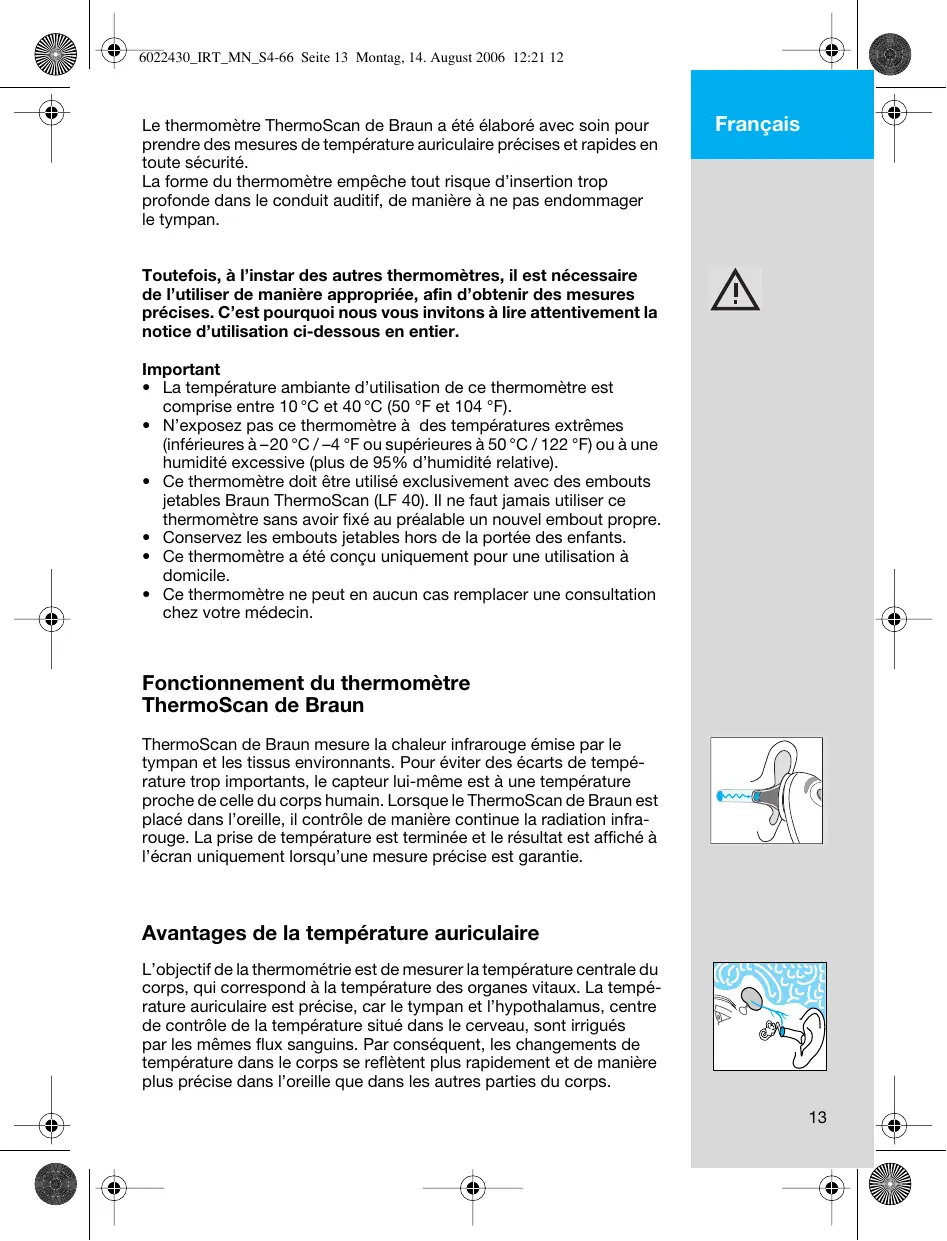

6022430_IRT_MN_S4-66 Seite 13 Montag, 14. August 2006 12:21 12 Le thermomètre ThermoScan de Braun a été élaboré avec soin pour prendre des mesures de température auriculaire précises et rapides en toute sécurité. La forme du thermomètre empêche tout risque d'insertion trop profonde dans le conduit auditif, de manière à ne pas endommager le tympan. Toutefois, à l'instar des autres thermomètres, il est nécessaire de l'utiliser de manière appropriée, afin d'obtenir des mesures précises. C'est pourquoi nous vous invitons à lire attentivement la notice d'utilisation ci-dessous en entier. Important +_ La température ambiante d'utilisation de ce thermomètre est comprise entre 10°C et 40°C (50 °F et 104 °F). N'exposez pas ce thermomètre à des températures extrêmes inférieures à 20 °C / -4 °F ou supérieures à 50 °C / 122 °F) ou à une humidité excessive (plus de 95% d'humidité relative). Ce thermomètre doit être utilisé exclusivement avec des embouts jetables Braun ThermoScan (LF 40). ne faut jamais utiliser ce thermomètre sans avoir fixé au préalable un nouvel embout propre. Conservez les embouts jetables hors de la portée des enfants. Ce thermomètre a été conçu uniquement pour une utilisation à domicile. Ce thermomètre ne peut en aucun cas remplacer une consultation chez votre médecin. Fonctionnement du thermomètre ThermoScan de Braun ThermoScan de Braun mesure la chaleur infrarouge émise par le tympan et les tissus environnants. Pour éviter des écarts de tempé- rature trop importants, le capteur lui-même est à une température proche de celle du corps humain. Lorsque le ThermoScan de Braun est placé dans l'oreille, il contrôle de manière continue la radiation infra- rouge. La prise de température est terminée et le résultat est affiché à l'écran uniquement lorsqu'une mesure précise est garantie. Avantages de la température auriculaire L'objectif de la thermométrie est de mesurer la température centrale du corps, qui correspond à la température des organes vitaux. La tempé- rature auriculaire est précise, car le tympan et l'hypothalamus, centre de contrôle de la température situé dans le cerveau, sont irrigués par les mêmes flux sanguins. Par conséquent, les changements de température dans le corps se reflètent plus rapidement et de manière plus précise dans l'oreille que dans les autres parties du corps. Français

6022430_IRT_MN_S4-66 Seite 14 Montag, 14. August 2006 12:21 12 La température axillaire ne mesure que la température de la peau et n'est donc pas un indicateur fiable pour la température centrale du corps. La température buccale est influencée par la respiration, l’alimen- tation et la consommation de boissons. La température rectale reflète avec retard les changements de température centrale du corps et il existe en outre un risque de contamination croisée. Température du corps La température normale du corps correspond à une fourchette de valeurs. Le tableau ci-dessous indique que cette fourchette varie en fonction de la partie du corps où elle est relevée. C'est pourquoi il ne faut pas établir de comparaison directe entre les températures prises en des endroits différents. Fourchettes normales de températures : Température axillaire : 34,7-37,8°C 94,5- 99,1 °F Température buccale : 35,5-37,5°C 95,9- 99,5 °F Température rectale: 36,6-38,0°C 97,9- 100,4 °F ThermoScan : 35,8-38,0°C 96,4-100,4 °F es & SA + De même, la fourchette normale de température d’une personne ia tend à diminuer avec l’âge. Le tableau ci-dessous montre les fourchettes normales par âge avec ThermoScan. Fourchettes normales par âge avec ThermoScan : 0-2ans 36,4 — 38,0 °C 97,5 — 100,4 °F 3-10ans 36,1 — 37,8 °C 97,0 — 100,0 °F 11-65 ans 35,9 — 37,6 °C 96,6- 99,7 °F > 65 ans 35,8 — 37,5 °C 96,4-— 99,5 °F Toutefois, les fourchettes de températures varient également de manière sensible d’une personne à l’autre et au cours d'une même journée. Il est donc important de déterminer quelles sont vos fourchettes de températures habituelles. Cette évaluation est aisément réalisable avec ThermoScan de Braun. Effectuez des prises de tem- pérature sur vous-même et sur les membre de votre famille en bonne santé pour déterminer leur fourchette de température « de base ». Remarque : lors de la consultation chez votre médecin, indiquez-lui que la température ThermoScan est une température auriculaire et mention- nez, si possible, la fourchette habituelle de températures ThermoScan | de la personne concernée, à titre d'indication supplémentaire. |

É 2 ®2 602430 IRT_MN_54-66 Seite 15 Montag, 14. August 2006 12:21 12 Description du produit Embout jetable Lentille Détecteur d'embout jetable Ejecteur d'embout jetable Ecran d'affichage Bouton « 1/O » (Mise en marche / Fonction mémoire — seulement sur l'IRT 4520) Indicateur de position « ExacTemp » Bouton de lecture « start » Compartiment des piles Boîtier de protection (IRT 4520) Couvercle de protection (IRT 4020) PARA roc Comment utiliser votre ThermoScan de Braun ?

1. Pour garantir des prises de température précises,

vérifiez qu’un nouvel embout jetable (1) propre a été installé avant chaque prise de température. . IRT 4020 : Appuyez sur le bouton de lecture (8). 2 Tac] [iRras 4 IRT 4520 : Appuyez sur le bouton « 1/O » (6). { Le temps d’un contrôle interne, tous les voyants s'affichent sur l'écran. Puis la dernière tempéra- ture prise apparaît avec le sigle « MEM ». Puis attendre le signal sonore de mise en route et le signal visuel sur l'écran.

3. introduire délicatement le thermomètre dans le

conduit auditif, puis appuyer sur le bouton de lecture (8). FN PP

6022430_IRT_MN_S4-66 Seite 16 Montag, 14. August 2006 12:21 12 Si la sonde a été introduite correctement dans le conduit auditif durant le processus de mesure de la température, un long bip sonore indiquera la fin de la prise de température. Ainsi, vous pouvez être sûr d'avoir mesuré votre température avec préci- sion. Le résultat apparaît sur l'écran (5). Si vous prenez la température de quelqu'un d'autre, l'indicateur de position « Exac Temp » (7) vous aidera. Il clignote pendant la prise de température et reste allumé de façon permanente lorsque la température précise a été mesurée.

Si la sonde n'a pas été correctement introduite dans le conduit auditif, ou si elle a bougé pendant la prise de mesure, vous entendrez une séquence de bips courts, le voyant lumineux « ExacTemp » s'éteindraet l'écran affichera un message d'erreur (POS » = erreur de positionnement).

Pour la prochaine prise de température, éjectez l'embout jetable usagé (appuyez sur l'éjecteur d'embout (4)) et mettez un nouvel embout jetable propre. | IRT 4020 : Pour effacer ce qu'il y a sur l'écran, PS appuyez une fois sur le bouton de | lecture. IRT 4520 : Pour effacer ce qu'il y a sur l'écran, appuyez une fois sur le bouton «1/0». Attendez le signal de mise en route. Introduisez délicatement le thermomètre dans le conduit auditif, puis appuyez sur le bouton de lecture.

Le thermomètre auriculaire ThermoScan de Braun nm Ê C s'éteint automatiquement après 60 secondes un d'inactivité. II est également possible d'éteindre l'IRT 4520 en appuyant sur le bouton « /O » pendant plus de 3 secondes. « OFF » clignotera quelques instants sur l'écran d'affichage, puis votre thermo- mètre s'éteindra en relàchant le bouton. Conseils pour la prise de température auriculaire +_ Il peut y avoir une différence de lecture entre l'oreille droite et l'oreille gauche. Il faut donc toujours prendre la température dans la même | . d

ba +_ Pour obtenir une mesure précise, l'oreille ne doit pas être obstruée par des particules quelconques ou un bouchon de cérumen. + Certains facteurs externes peuvent influencer la température auriculaire. C’est le cas notamment lorsqu'un individu : — a dormi sur une oreille, — a eu les oreilles recouvertes, — a été exposé à des températures très élevées ou très basses, — a récemment nagé ou s’est récemment lavé. Dans ces cas-là, il convient d'attendre 20 minutes avant de prendre la température. Utilisez l'oreille non traitée si des gouttes pour les oreilles ou tout autre médicament pour les oreilles ont été introduits dans le conduit auditif. Mode mémoire La dernière température prise avant l'arrêt du thermomètre est mémorisée et s'affiche automati- quement lorsque le thermomètre est de nouveau allumé. « MEM » apparaît sur l'écran. IRT 4520 Ce modèle mémorise jusqu'à 8 lectures de température. Pour afficher les lectures mémorisées, le thermomètre doit être en marche. Appuyer ensuite sur le bouton «1/0» pendant au moins 1 seconde. L'écran affiche le numéro de la mémoire (par exemple MEM 1), et en relächant le bouton «1/0», s'affiche la température mémorisée pour ce numéro de mé. moire, avec « MEM ». Si vous appuyez trop long- temps sur le bouton « 1/O » le thermomètre s'éteint. Chaque pression suivante sur le bouton « 1/0 » fait apparaître le numéro de mémoire suivant jusqu'à MEM 8).

MEM 1 correspond à la dernière lecture, MEM 8 à la plus ancienne. On quitte automatiquement le mode mémoire après affichage de la lecture la plus ancienne, ou après avoir appuyé sur le bouton «1/0 » pendant plus d'une seconde.

6022430_IRT_MN_S4-66 Seite 18 Montag, 14. August 2006 12:21 12 Changer l’échelle de température Votre ThermoScan de Braun est livré avec un î affichage des températures en degrés Celsius (°C). Si vous souhaitez obtenir un affichage en Fahrenheit CE) et / ou retourner de l'affichage en Fahrenheit à celui en Celsius, procédez de la façon suivante :

= L (1) S'assurer que le thermomètre est éteint. (2) Garder appuyé le bouton de lecture (IRT 4020) ou le bouton « 1/0 » (IRT 4520). Au bout d'environ T T 3 secondes, la séquence suivante apparaît à Û Ë 1 C EË 1 l'écran : « °C »/ « SET »/ « °F »/ « SET ».

8) Relcher le bouton de lecture / le bouton « 1/0 »

quand l'échelle de température souhaitée Of ] apparaît. Il y a alors un court bip sonore confirmant le changement d'échelle de température, puis le thermomètre s'éteint automatiquement. Entretien et nettoyage | La lentille est la partie la plus fragile du thermomètre. | © Elle doit être propre et rester intacte pour garantir la & Î précision des mesures. | Si le thermomètre est accidentellement utilisé sans embout jetable, nettoyez la lentille comme suit : Essuyer très délicatement la surface de la lentille à l'aide d'un coton d'ouate ou d'un chiffon doux imbibé d'alcool. Une fois l'alcool complètement évaporé, il est possible de mettre un nouvel embout jetable et de prendre sa température. Si la lentille est abimée, contactez la société Braun. | À Utilisez un tissu sec et coux pour nettoyer l'écran d'affichage et l'extérieur du thermométre. N'utilisez pas de produits de nettoyage abrasifs etne plongez pas le thermomètre dans l'eau où dans un quelconque autre liquide. Conserver le thermomètre et les embouts jetables dans un endroit sec, à l'abri de la poussière et des bactéries ; évitez également tout contact direct avec les rayons du soleil. Des embouts jetables (LF 40) supplémentaires sont disponibles dans la plupart des magasins qui vendent ThermoScan de Braun ou dans les centres agréés Braun. |

Message d'erreur 6022430_IRT_MN_S4-66 Seite 19 Montag, 14. August 2006 12:21 12 Causes principales de panne et solutions Situation Solution Aucun embout jetable n'est installé. Fixez un nouvel embout jetable propre. Le thermomètre ne parvient pas à identifier le bon positionnement de la sonde. II n'est pas possible de prendre des mesures précises. POS = erreur de positionnement IRT 4020 : Effacez ce qui est affiché sur l'écran en appuyant une fois sur le bouton de lecture. IRT 4520 : Effacez ce qui est affiché sur l'écran en appuyant une fois sur le bouton «1/0 ». Prenez soin de bien positionner le thermomètre dans l'oreille et faîtes en sorte qu'il reste stable. La température ambiante n'est pas comprise dans la fourchette opératoire autorisée (10-40 °C / 50-104 °F). Placez le thermomètre pendant 30 minutes dans une pièce où la température est comprise entre 10 et 40°C / 50 et 104 °F. La température relevée n'est pas comprise dans l'intervalle typique des températures du corps humain (84-42,2 °C / 93,2-108 °F). HI = trop élevée LO = trop basse Vérifiez qu'un nouvel embout propre est fixé et que le thermo- mètre est correctement inséré dans l'oreille. Prenez ensuite une nouvelle fois la température. Erreur système — l'écran de contrôle clignote en continu et aucun bip sonore de mise en route ou signal visuel sur l'écran ne s’en suivent. Si l'erreur persiste, Si le problème n'est toujours pas résolu, Attendez une minute pour que le thermomètre soit désactivé, puis mettez-le de nouveau en marche. … réinitialisez le thermomètre en retirant les piles puis en les réinstallant... .… faîtes vérifier l'appareil par un centre agréé Braun.

La\ —8— 6022430_IRT_MN_S4-66 Seite 20 Montag, 14. August 2006 12:21 12 Causes principales de panne et solutions Message ne . d'erreur Situation Solution Les piles sont faibles, mais le Mettez de nouvelles piles. thermomètre fonctionne toujours correctement. Les piles sont trop faibles pour Mettez de nouvelles piles. pouvoir lire correctement la température. Pour tout autre problème, contactez notre service d'assistance téléphonique Braun. Merci de vous reporter à la page 2 Remplacement des piles Le thermomètre est livré avec 2 piles de1,5 V, de type AA (LR 06). Pour une performance optimale, nous recommandons les piles Duracell®. Insérez de nouvelles piles lorsque le symbole représentant une pile apparaît sur l'écran d'affichage. Ouvrez le compartiment des piles. Retirez les piles usagées et remplacez-les par de nouvelles piles, en vérifiant qu'elles sont dans le bon sens. Remettez en place le couvercle des piles en le faisant glisser. => Dans un souci de protection de l'environnement, remettez les piles usagées à votre revendeur ou à un centre de collecte, en application de la législation en vigueur. Calibrage Le thermomètre fait l'objet d'un calibrage initial au moment de la fabrication. S'il est utilisé conformément aux instructions, il ne sera pas nécessaire de procéder à un recalibrage périodique. Si vous doutez de la fiabilité de la lecture, à quelque moment que ce soit, veuillez con- tacter le service d'assistance téléphonique Braun (voir en page 2). La date de fabrication est indiquée par le nombre LOT xxxx xx XX , situé dans le compartiment à piles. Le premier chiffre après LOT est le dernier chiffre de l'année de fabrication. Les trois chiffres suivants donne le numéro du jour de fabrication cette année-là. Exemple : LOT 0116 xx xx - ce produit a été produit le 116ème jour de l'année 2000.

6022430_IRT_MN_S4-66 Seite 21 Montag, 14. August 2006 12:21 12 Spécifications du produit Fourchette de températures affichées : 34- 42,2 °C (93,2 - 108 °F) Température ambiante lors de l'utilisation comprise entre : 10 — 40 °C (50-104 °F) Résolution de l'écran d'affichage : 0,1 °C ou °F Précision pour la fourchette de températures affichées : + 0,2 °C (35,5 42°C) (95,9-107.6 °F) + 0,3 °C (en dehors de cette fourchette de températures) Reproductibilité clinique : 4 0.14 °C (& 0.26 °F) Durée de vie des piles : 2 ans / 1000 lectures de température EX Equipement type BF Ces spécifications peuvent être modifiées sans avis préalable. Cet appareil est conforme aux standards suivants: DIN EN 60601-1: 8/96 «Equipement électrique médical» Première partie : Conditions générales pour la sécurité DIN EN 12470-5: 2008 «Thermomètres médicaux —

Partie 5: Performance des thermomètres tympaniques à infrarouges (avec dispositif à maximum)

Ce produit est conforme aux dispositions de la directive 93/42/EEC (Directive sur les ce appareils médicaux). den éloctr ; ; ” 0297 Equipement médical électrique nécessitant des précautions spéciales au regard de la Compatibilité Electrique Médical (CEM). Pour une description détaillée des conditions de la CEM, merci de contacter Braun France (Voir page 2). Les radio-fréquences des communications de portables et téléphones mobiles peuvent avoir des effets sur les équipements médicaux électriques. Ala fin de vie de votre appareil veuillez ne pas le jeter avec vos déchets ménagers. Remettez- le à votre Centre Service agréé Braun ou déposez-le dans des sites de récupération appropriés conformément aux réglementations locales ou nationales en vigueur. ns) Garantie Nous accordons une garantie de 2 ans sur ce produit, à partir de la date d'achat. Pendant la durée de la garantie, Braun prendra gratuitement à sa charge la réparation des vices de fabrication ou de matière en se réservant le droit de décider si certaines pièces doivent être réparées ou si l'appareil lui-même doit être échangé. Cette garantie s'étend à tous les pays où cet appareil est commercialisé par Braun ou son distributeur exclusif. Cette garantie ne couvre pas : les dommages occasionnés par une utilisation inadéquate et l'usure normale. Cette garantie devient caduque si des réparations ont été effectuées par des personnes non agréées par Braun et si des pièces de rechange ne provenant pas de Braun ont été utilisées. Pour toute réclamation intervenant pendant la période de garantie, retournez ou rapportez l'ap- pareil ainsi que l'attestation de garantie à votre revendeur ou à un Centre Service Agréé Braun. Appelez au 0.810.309.780 pour connaître le Centre Service Agréé Braun le plus proche de chez vous. Clause spéciale pour la France Outre la garantie contractuelle exposée ci-dessus, nos clients bénéficient de la garantie légale des vices cachés prévue aux articles 1641 et suivants du Code civil.

SL 06 ÿ Léns à Lau Gus Jul cs el rent Bal se sas lai, La ce Je Sapall À tb à 332 (LF 40) beau que 0h Be Se sl

SP fl Température du corps î B R U N +_ La température normale du corps correspond à une fourchette de valeurs. Le tableau ci-dessous indique que cette fourchette varie en fonction de la partie du corps où elle est relevée. C'est pourquoi il ne faut pas établir de comparaison directe entre les tempéra- tures prises en des endroits différents. Fourchettes normales de températures : Température axillaire!: 34,7°C-37,3°C 94,5- 99,1°F Température buccale': 35,5°C-37,5°C 95,9 99,5°F 878 |__| Température rectale! : 36,6°C-38,0°C 97,9-100,4°F 37 |! J L ThermoScan? : 35,8°C-38,0°C 96,4-100,4°F s,5 || Toutefois, les fourchettes de températures varient également de manière sensible d'une personne à l’autre et au cours d’une même 35 journée. Il est donc important de déterminer quelles sont les fourchette de températures habituelles pour vous-même et pour les membres de votre famille. Cette évaluation est aisément réalisable avec ThermoScan de Braun. Effectuez des prises de température sur vous-même et sur les membres de votre famille en bonne santé pour déterminer leur fourchette de température

Membre de la famille La\ —8— Date 8:00h 12:00 h : Lors de la consultation chez votre médecin, indiquez-lui que la température ThermoScan est une température auriculaire et mentionnez, si possible, la fourchette habituelle de températures ThermoScan de la personne concernée, à titre d'information supplémentaire. Si vous avez des questions, appelez notre service d'assistance téléphonique Braun.

Pour garantir des prises de température précises, vérifiez qu'un nouvel embout jetable propre a été installé avant chaque prise de température.

IRT 4020 : Appuyer sur le bouton de lecture (« start »). IRT 4520 : Appuyer sur le bouton «1/O ». Puis attendre le signal sonore de mise en route et le signal visuel sur l'écran.

Introduire délicatement le thermomètre dans le conduit auditif, puis appuyer sur le bouton de lecture.

Si la sonde a été introduite correctement dans le conduit auditif durant le processus de mesure de la température, un long bip sonore indiquera la fin de la prise de température. Ainsi, vous pouvez être sûr d'avoir mesuré votre température avec précision. Le résultat apparaît sur l'écran. Si vous prenez la température de quelqu'un d'autre, l'indicateur de position « ExacTemp » vous aidera. Il clignote pendant la prise de température et reste allumé de façon permanente lorsque la température précise a été mesurée.
