Marque	Polk Audio
Modèle	PSW1000
Type de produit	Caisson de basses (subwoofer)
Alimentation	Secteur (AC mains)
Consommation électrique	Non précisée (estimation 100-200 W)
Puissance de sortie	Non précisée (estimation 100 W RMS)
Haut-parleur	Non précisé (probablement 10 pouces)
Réponse en fréquence	Non précisée (estimation 25-200 Hz)
Entrées	Niveau ligne (Line Level), niveau haut-parleur (Speaker Level), LFE
Sorties	Non (caisson passif ? Actif)
Filtre passe-bas	Réglable (Low/Higher) avec contour fixe à 80 Hz en mode LFE
Mise sous tension	Manuelle (ON/STANDBY) ou automatique (AUTO)
Témoin LED	Vert (marche), Rouge (veille ou pas de signal)
Dimensions (approx.)	Non précisées (estimation 35 x 35 x 40 cm)
Poids (approx.)	Non précisé (estimation 15 kg)
Nettoyage	Avec un chiffon sec uniquement
Utilisation prévue	Intérieur uniquement, à l'abri de l'eau
Raccordement au secteur	Débrancher en cas d'orage ou inutilisation prolongée
Distance minimale au mur	15 cm du côté haut-parleur
Accessoires fournis	Non précisés (cordon d'alimentation, manuel)
Réparabilité	Confier à un réparateur professionnel

FOIRE AUX QUESTIONS - PSW1000 POLK AUDIO

Comment raccorder le caisson de basses PSW1000 au récepteur ?

Il existe quatre méthodes de raccordement. La plus simple est le raccordement 2 : utilisez une sortie subwoofer (LFE) du récepteur vers l'entrée LFE du caisson. Réglez le préampli/récepteur sur 'Subwoofer: Yes' et coupez les graves des enceintes principales.

Quelle est la différence entre les raccordements 1, 2, 3 et 4 ?

Le raccordement 1 est pour des petites enceintes sans subwoofer dédié. Le 2 utilise le filtre du récepteur. Le 3 utilise le filtre passe-bas intégré du caisson pour un meilleur contrôle. Le 4 insère un filtre fixe à 80 Hz entre le préampli et l'amplificateur de puissance.

Comment régler le filtre passe-bas sur le caisson ?

Utilisez le bouton LOW-PASS FILTER sur la face avant. Tournez vers HIGHER pour plus de médium-graves, vers LOWER pour des graves plus précis. Ce réglage n'affecte que les entrées Line Level et Speaker Level, pas l'entrée LFE.

Que signifient les voyants LED de la face avant ?

Voyant VERT : caisson allumé et recevant un signal. Voyant ROUGE : caisson en veille (STANDBY) ou en mode AUTO sans signal. Si le commutateur TURN ON est sur ON, le voyant est vert en permanence.

Comment mettre le caisson sous tension automatiquement ?

Placez le commutateur TURN ON sur AUTO. Le caisson s'allume (voyant vert) dès qu'il détecte un signal audio et se remet en veille (voyant rouge) après quelques minutes sans signal.

Où placer le caisson de basses dans la pièce ?

Placez le caisson sur ses pieds, le côté haut-parleur (grille) dirigé vers l'écoute. Maintenez une distance d'au moins 15 cm entre le côté haut-parleur et le mur pour une bonne circulation d'air et éviter les résonances.

Comment nettoyer le caisson de basses ?

Utilisez un chiffon sec et doux. N'utilisez jamais de liquides ou de produits abrasifs. Débranchez l'appareil avant le nettoyage.

Quelles précautions de sécurité dois-je observer ?

Ne pas exposer à l'eau ou à l'humidité. Ne pas obstruer les ouïes de ventilation. Utilisez la fiche polarisée correctement. Ne marchez pas sur le câble d'alimentation. En cas d'orage, débranchez l'appareil.

Que faire si le caisson ne s'allume pas ?

Vérifiez que le cordon d'alimentation est bien branché et que la prise secteur fonctionne. Assurez-vous que le commutateur TURN ON est sur ON ou AUTO. Si le problème persiste, contactez un réparateur professionnel.

Où trouver plus d'informations sur la gestion des graves ?

Consultez la bibliothèque en ligne sur www.polkaudio.com pour des guides détaillés sur les réglages et le raccordement du caisson de basses.

MODE D'EMPLOI PSW1000 POLK AUDIO

Pour plus de détails sur le raccordement, visitez www.polkaudio.com.

1. Lire les instructions générales.
2. Conserver ces instructions.
3. Respecter tous les avertissements.
4. Suivre toutes les instructions.
5. Ne pas utiliser cet appareil à proximité de l'eau.
6. Nettoyer avec un chiffon sec uniquement.
7. Ne pas obstruer les ouïes de ventilation. Installer conformément aux instructions du constructeur.
8. Ne pas installer à proximité de sources de chaleur telles que les radiateurs, les grilles de chauffage, les cuisinières et les autres appareils (notamment les amplificateurs) dégageant de la chaleur.
9. Ne pas neutraliser le dispositif de sécurité que constitue la fiche polarisée ou à broche de terre. Une fiche polarisée a une lame plus large que l'autre. Une fiche à broche de terre est munie de deux lames et d'une troisième broche pour la terre. La lame large et la troisième broche sont prévues pour la sécurité de l'utilisateur. Si la fiche fournie ne rentre pas dans votre prise de courant, demander à un electricien de remplacer cette prise d'un type ancien.
10. Protégier le cordon d'alimentation en s'assurant qu'il ne risque pas d'être piétiné ou écrasé, en particulier près des fiches, des blocs multiprisés et de son point de sortie de l'appareil.
11. Utiliser uniquement les accessoires préconisés par le constructeur.
12. Utiliser exclusivement avec le chariot, le support, le trépied, la console ou le bâti recommandé par le fabricant ou vendu avec l'appareil. Lorsqu'un chariot est utilisé, faire preuve de prudence pour déplacer l'ensemble chariot/appareil afin d'éviter un renversement pouvant causer des blessures.
13. Débrancher cet appareil en cas d'orage ou lorsqu'il reste inutilisé pendant une longue durée.
14. Tout travail de dépannage doit être confié à un réparateur professionnel compétent. En cas de dommages, il faut faire réparer l'appareil, par exemple si la fiche ou le cordon d'alimentation a été endommagé, si un liquide a été renversé ou si un objet a pénétré à l'intérieur de l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il a subi une chute.
15. AVERTISSEMENT: Pour réduire les risques d'incendie et de choc électrique, ne pas exposer cet appareil à la pluie ni à l'humidité, et ne pas poser dessus de récipient rempli de liquide, tel qu'un vase.
16. Pour isoler complètement cet équipement de l'alimentation secteur, débrancher son cordon d'alimentation de la prise de courant.

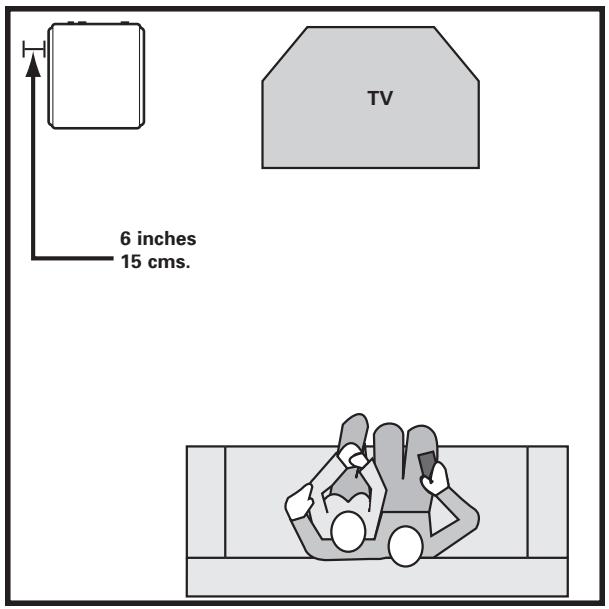

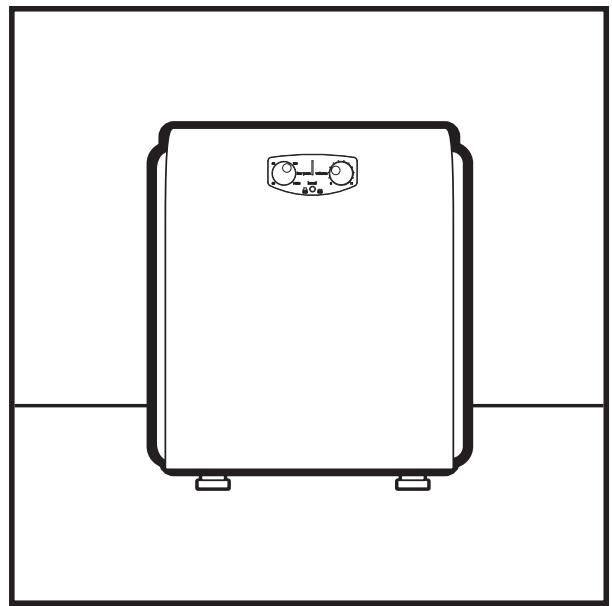

Le côté haut-parleur doit être au moins quinze centimètres du mur. Placer le caisson de graves bout sur ses pieds. Ne pas mettre le côté amplificateur du-dessous.

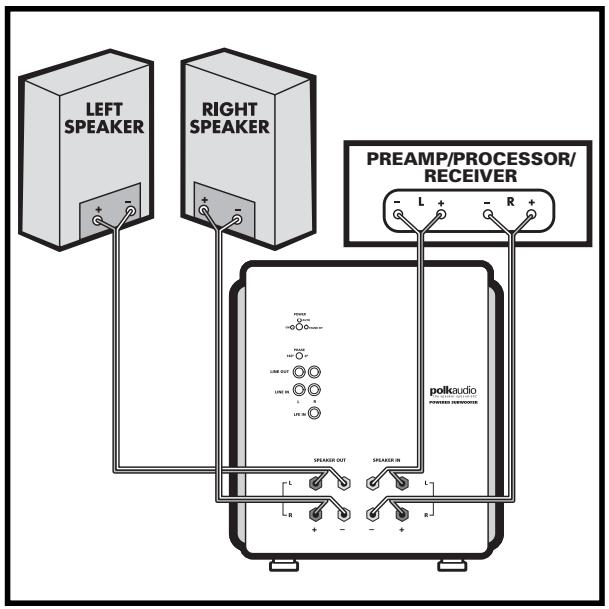

Raccordement 1: Pour les petites enceintes à faible niveau de graves. Réglages de configuration des enceintes/ gestion des graves (voir le manuel du préamplificateur/processeur/récepteur pour plus de renseignements): Enceintes avant gauche et droite = « Large » Caisson de graves = « Off » (arrêt) ou « None » (sans)

Réglages de filtres recommandés : Petites enceintes = 80Hz Grandes enceintes = Gamme complète

Configurations de filtres recommandées: Enceintes petites = 80Hz Enceintes grandes = Gama completeness of frequencies

Réglages de filtrage conseillés : Petites enceintes = 80 Hz Grandes enceintes = Full Range (plage entière)

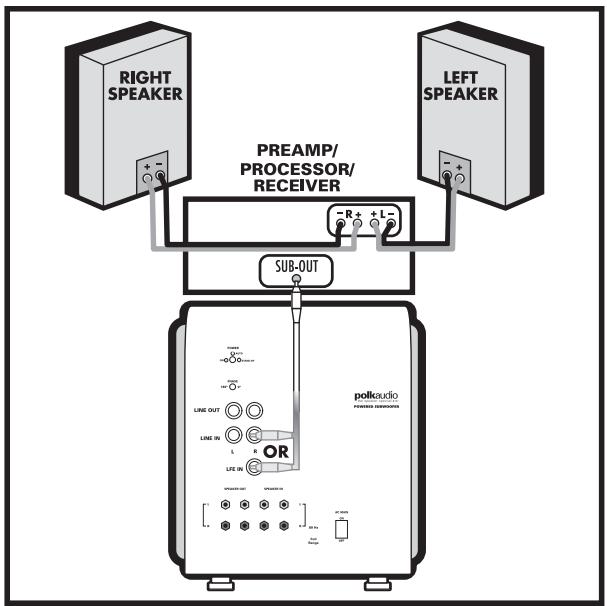

Raccordement 2: Raccordement le plus simple, permettant au préamplificateur/processeur/récepteur de contrôler la réponse en fréquence supérieure du caisson de graves pour le mélange avec les enceintes. La télécommande du préamplificateur/processeur/récepteur peut avoir des réglages « Sub Level » (sous-niveau) utilisables pour ce raccordement. (Voir le manuel du préamplificateur/processeur/récepteur pour plus de renseignements.)

Raccordement 3: Permet un meilleur contrôle du mélange caisson de graves/enceintes satellites, en utilisant le contrôle passe-bas intégré au caisson de graves pour désirer la Réponse en fréquence supérieure du caisson de graves.

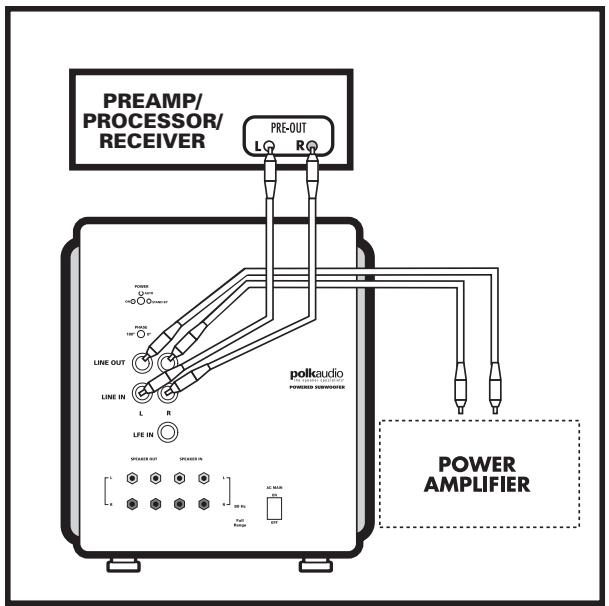

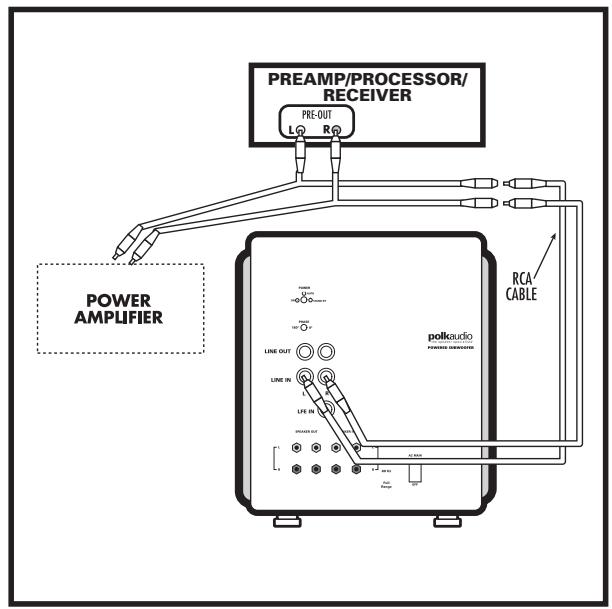

Raccordement 4: Introduit le filtrage fixe à 80 Hz du caisson de graves entre le préamplificateur/processeur/récepteur et l'amplificateur de puissance, assurant ainsi un fonctionnement sur et à faible distorsion des enceintes de type bibliothèque. (A: Représenté le raccordement avec préamplificateur/processeur/récepteur et amplificateur de puissance séparé. B: Représenté le raccordement avec préamplificateur/processeur/récepteur et amplificateur de puissance INTÉGRÉS.)

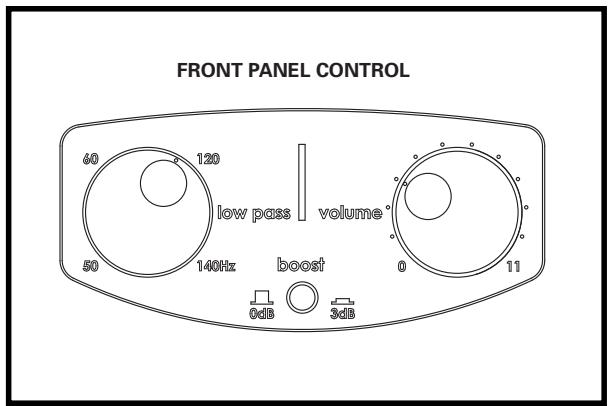

Réglage en face avant

Régler le filtré passe-bas sur HIGHER (plus fort) pour obtenir davantage de moyennes fréquences inférieures. Régler le filtré passe-bas sur LOWER (plus faible) pour obtenir moins de moyennes fréquences inférieures et plus de précision dans les graves. Ce réglage n'est valable que pour les raccordements LINE LEVEL (niveau ligne) et SPEAKER LEVEL (niveau haut-parleur) et n'a d'effet sur les raccordements LFE (raccordement 3).

TURN ON via AC MAIN

Panneau arrête amplificateur

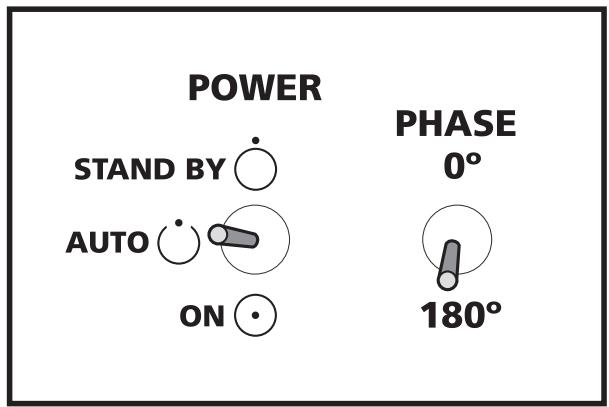

TURN ON (mise sous tension) via

AC MAIN (alimentation secteur)

Réglage du commutateur de mise

sous tension:

ON (marche) = voyant VERT en face avant

STANDBY (veille) = voyant ROUGE en face

avant (pas de signal)

AUTO

Pas de signal = voyant ROUGE en face avant

Signal = voyant VERT en face avant

DRIVER COMPLEMENT:

Pour obtenir les meilleures performances et en savoir plus sur la gestion des graves et le raccordement du caisson de graves,

Visitez la page Library du site www.polkaudio.com
