Type de produit	Dimmer LED mural
Marque	BEGLEC
Modèle	LED WALL DIMMER
Alimentation	12 V DC, 400 mA
Canaux DMX	4 canaux (R, G, B, gradateur maître) ou 2 canaux selon mode
Modes de fonctionnement	RGB1, RGB2, 2 canaux
Fonctions principales	Contrôle RGB, gradateur, fondu enchaîné (fade), stroboscope, mode musical, 2 scènes programmables
Dimensions du cache (LxL)	83 x 83 mm
Profondeur d'encastrement	16 mm
Poids	60 g
Type de connexion	Bornes à ressort pour câble UTP (Cat. 5e)
Installation	Dans un boîtier mural standard (encastré)
Compatibilité	Avec produits LED de la gamme JB Systems
Indice de protection	IP20 (usage intérieur uniquement)
Température d'utilisation	max 45 °C
Entretien et nettoyage	Nettoyer avec un chiffon doux et légèrement humide ; éviter les solvants
Matériau du cache	Plastique
Accessoires fournis	Cache supplémentaire, mode d'emploi
Certifications	Conforme aux normes européennes (CE)
Garantie	Non spécifiée

FOIRE AUX QUESTIONS - LED WALL DIMMER BEGLEC

Comment installer le LED Wall Dimmer dans un mur ?

Retirez le cache en le déclipsant. Placez l'appareil dans un boîtier mural standard encastré et fixez-le avec deux vis. Reclipsz le cache. Assurez-vous que l'alimentation est coupée lors de l'installation.

Quel câble utiliser pour connecter le dimmer à mes projecteurs LED ?

Utilisez un câble UTP Cat. 5e (câble Ethernet standard). Respectez le code couleurs : Bleu = +12V, Blanc/Bleu = 0V, Blanc/Brun = masse, Orange = DMX -, Orange/Blanc = DMX +.

Comment programmer une scène personnalisée ?

Réglez les couleurs et la luminosité avec les boutons FADE/COLOR et SPEED/DIMMER. Appuyez longuement sur la touche M1 ou M2 jusqu'à ce que la LED STANDBY clignote pour mémoriser la scène.

Comment passer d'un mode de fonctionnement à un autre ?

Pour le mode RGB1, rien à faire (mode par défaut). Pour RGB2, appuyez simultanément sur STANDBY et M1 jusqu'à ce que la LED clignote. Pour le mode 2 canaux, appuyez simultanément sur STANDBY et M2.

Puis-je utiliser plusieurs LED Wall Dimmers ensemble ?

Oui, vous pouvez en connecter jusqu'à 6 via un WD Merger. Chaque dimmer occupe 4 adresses DMX consécutives (ex : 001-004, 005-008, etc.).

Que faire si l'appareil ne s'allume pas ?

Vérifiez l'alimentation 12 V DC (400 mA) et les connexions. Assurez-vous que le câble UTP est correctement branché. Si le problème persiste, contactez votre revendeur.

Comment nettoyer le LED Wall Dimmer ?

Utilisez un chiffon doux légèrement humide. Évitez d'introduire de l'eau à l'intérieur. N'utilisez pas de produits volatils comme le benzène ou le thinner.

Quelle est la consommation électrique du dimmer ?

L'appareil consomme 400 mA sous 12 V DC, soit environ 4,8 W.

Le dimmer est-il compatible avec des projecteurs LED non JB Systems ?

Il est conçu pour fonctionner avec les produits de la gamme JB Systems. Pour d'autres marques, l'utilisation peut nécessiter un transformateur d'alimentation séparé et une connexion DMX symétrique.

Quels accessoires sont fournis avec l'appareil ?

Le LED Wall Dimmer est livré avec un cache supplémentaire (interchangeable) et le mode d'emploi.

MODE D'EMPLOI LED WALL DIMMER BEGLEC

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit JB Systems®. Veuillez lire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.

EN VOUS INSCRIVANT POUR LA LETTERD'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW. BEGLEC. COM ET INSCRIVEZ-VOUS

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

Commande à distance RGB compacte pour projecteurs à LED - Extrêmement conviviale et facile à manier - 2 scènes programmables par l'utilisateur L'appareil émet 4 signaux distincts vers des canaux DMX standard : R + G + B + master dimmer (gradateur général) - Se monte facilement dans un mur, car il se place dans n'importe quel boîtier mural pour interrupteur standard - L'appareil est idéal pour les installations basées sur les LED dans les hôtels, les magasins, les habitations privées, etc... - Plusieurs LED Wall Dimmers peuvent être installés pour fonctionner ensemble dans des installations plus conséquentes - L'appareil est livré avec 2 caches différents - Il possède 3 modes de fonctionnement afin de permettre une flexibilité maximale

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants.

• le LED Wall Dimmer
• un cache supplémentaire
• le mode d'emploi

Quelques instructions importantes:

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.

Instructions de sécurité:

Ce symbole signifie : uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Ne pas utiliser l'appareil dans un environnement poussièreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximale d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays.
• Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée sur l'étiquette de l'appareil.
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables.

Entretien

Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Évitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilisez pas de produits volatils tels que le benzène ou le 'thinner' qui peuvent endommager l'appareil.

Installation

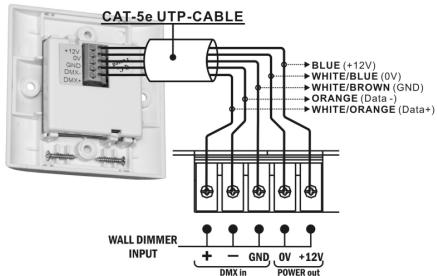

Utilisez du câble UTP, CAT. 5^e, pour réaliser les connexions. Il s'agit de câble Ethernet standard pour un réseau d'ordinateurs que l'on peut aisément trouver dans n'importe quel magasin d'informatique domestique. Afin de réaliser une installation correcte, il est important de respecter les codes des couleurs :

• Bleu = + 12 V
• BLANC/BLEU = 0V
• BLANC/BRUN = mise à la terre ORANGE = signaux DMX - ORANGE/BLANC = signaux DMX +

Selon l'utilisation pour laquelle il est prévu, le LED Wall Dimmer peut être combiné avec différents produits à LED dans la gamme de JB Systems :

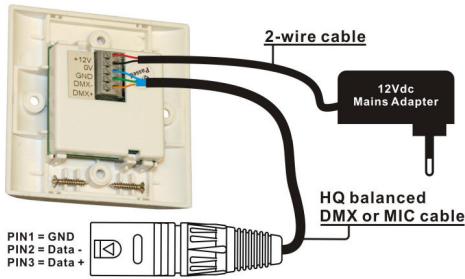

MICRO LED manager / MINI LED manager MK2 :

• Déconnectez le LED Manager de l'alimentation secteur.
• Connectez le câble UTP comme indiqué sur la figure ci-contre.
• Encodez l'adresse DMX du LED Manager comme étant l'adresse 001. C'est terminé!

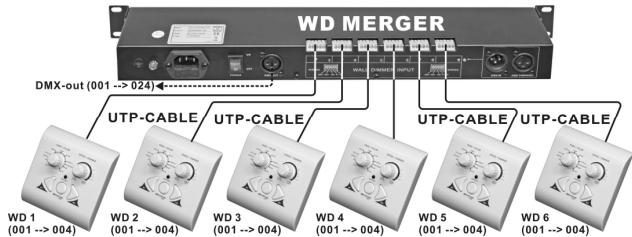

Le WD Merger permet de connecter jusqu'à 6 Wall Dimmers sur une seule chaîne gérée par des signaux DMX. Les signaux DMX en provenance des 6 LED Wall Dimmers (correspondant aux adresses DMX allant de 001 à 004) seront mélangés pour développer une seule source de signaux DMX (de 001 à 024):

• Wall Dimmer 1 : de 001 à 004
• Wall Dimmer 2 = de 005 à 008
• Wall Dimmer 3 : de 009 à 012
• Wall Dimmer 4 : de 013 à 016
• Wall Dimmer 5 = de 017 à 020
• Wall Dimmer 6 = de 021 à 024

VoussoususuutiliserleLEDWallDimmerauecdautresproduitsaLEDJBSystemscommeles appareilsLEDBallLEDParLEDSPOT/WASHLEDMANAGER300Wetc... Cependant, danscecas, il yousfaudarutilisun transfo d'alimentation séparéde12VCAqsweraconnectedauLEDWall Dimmer. LessortidesDMXdevontetre raccordeesviaun cableDMXsymétriquedebonnedeliteetun connecteur XLR. L'appareilàLEDconnectédevraitcorresponderàl'adresseDMX001.

Installation mecanique dans un boitier MURAL:

Le LED Wall Dimmer peut être installé dans n'importe quel boîtier plastique standard encastrable dans un mur avec des vis pour le fixer :

• Enlever le cache de l'appareil (système à clips très facile)
• Placez l'appareil dans le boîtier encastré dans le mur et fixez-le avec 2 vis.
• Remplacez le cache en le clipsant sur l'appareil. C'est terminé!

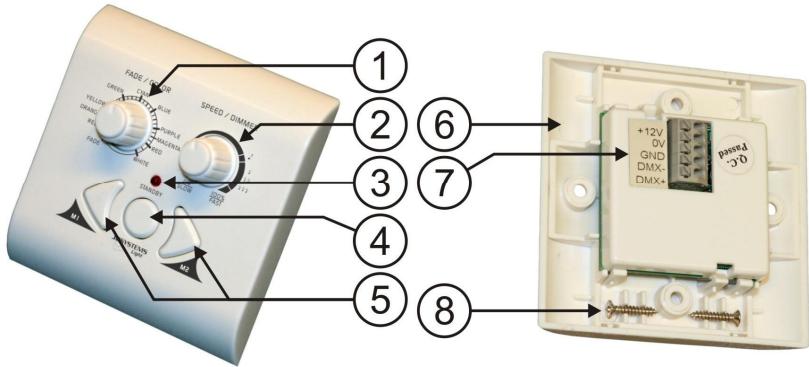

1. Bouton FADE/COLOR : ce bouton assure différentes fonctions selon le mode de fonctionnement (prière de se reporter au n° 5)
2. MODES RGB1 & RGB2 :

Est utilisé pour sélectionner l'une des nombreuses couleurs préprogrammées. Utilisez le bouton SPEED/IMMER (2) pour adapter l'intensité du gradateur. ○ Tournez le bouton complètement vers la gauche pour faire démarrer la fonction FADE : vous obtenez un fondu enchaîné en douceur d'une couleur à l'autre. Utilisez le bouton SPEED/DMMER (2) pour changer la vitesse des fondus enchaînés, la puissance de sortie lumineuse est always à son niveau le plus élevé.

• Mode à 2 canaux : Ce mode est utilisé pour faire varier la valeur du canal DMX 1 de la valeur 000 à la valeur 255.
• BOUTON SPEED/IMMER : ce bouton assure différentes fonctions selon le mode de fonctionnement (prière de se reporter au n° 5)
• MODE RGB1: le gradateur maître (master dimmer, canal DMX 4) peut être ajusté de 0% à 100%. Vous pouvez également seLECTIONNER la fonction stroboscopique (de lent à rapide) et la fonction musicale.
• MODE RGB2 : le gradateur maître (master dimmer, canal DMX 4) peut être ajusté de 0% à 100%
• Mode à 2 canaux : Ce mode est utilisé pour faire varier la valeur du canal DMX 2 de la valeur 000 à la valeur 255.
• LED indiquant l'état de STANDBY : cette LED est allumée quand la sortie du LED Wall Dimmer
• Touche STANDBY : cette touche est utilisée pour mettre l'appareil en ou hors (black out) service.
• TOUCHES DES MEMOIRES : les touches M1 et M2 sont utilisées pour mémoriser et rappeler 2 ensembles de réglages différents (appelés 2 'scènes'). On peut aussi utiliser ces touches pour passer entre les 3 modes de fonctionnement du LED Wall Dimmer'
• MEMORISER UNE SCENE : utilisez les deux boutons (1) et (2) pour arriver à l'atmosphère lumineuse désirée. Afin de ménoriser cet ensemble de réglages pour une utilisation dans le futur, il vous suffit d'appuyer sur les touches M1 et M2 jusqu'à ce que la LED témoin de STANDBY (3) se mette à clignoter brièvement. Vous pouvez procéder exactement de la même manière pour l'autre bouton de mérorisation.
• POUR SELECTIONNER LES MODES DE FONCTIONNEMENT : prière de se reporter aux spécifications relatives à la distribution exacte des canaux DMX.

MODE RGB1: il s'agit du mode de fonctionnement "standard", il n'y a rien de spécial à faire. MODE RGB2: appuyez en même temps sur la touche STANDBY et la touche M1 jusqu'à ce que la LED témoin de STANDBY se mette à clignoter brièvement. - Mode à 2 canaux : appuyez en même temps sur la touche STANDBY et la touche M2 jusqu'à ce que la LED témoin de STANDBY se mette à clignoter brièvement.

1. CHACHE DE L'APPAREIL : deux caches interchangeables destinés aux différents modes de fonctionnement peuvent être aisément clipsés sur le LED Wall Dimmer.
2. BORNES DE CONNXION : système facile de connexion : il suffit d'appuyez sur les bornes, un ressort coince les cables. Prière de se reporter au chapitre "Installation" pour de plus amples informations.
3. Vis de montage : elles sont à utiliser pour fixer le LED Wall Dimmer dans un boîtier standard encastré dans un mur

Power Input: 12 V / 400 mA / CC.

Sorties DMX: sur les bornes de sortie

Canaux DMX: MODE RGB1 :

CH1 = ROUGE (valeurs DMX: 000 → 255) CH2 = VERT (valeurs DMX: 000 → 255) CH3 = BLEU (valeurs DMX: 000 → 255) CH4 = gradateur maître (MASTER DIMMER) (valeur DMX: 000 → 255)

MODE RGB2 :

CH1 = ROUGE (valeurs DMX: 000 → 255) CH2 = VERT (valeurs DMX: 000 → 255) CH3 = BLEU (valeurs DMX: 000 → 255) CH4 = gradateur maître (MASTER DIMMER) (valeurs DMX: 000 → 190)

Mode à 2 canaux :

CH1 = DIMMER1 (valeurs DMX: 000 → 255) CH2 = DIMMER2 (valeurs DMX: 000 → 255)

Dimensions : Cache de recouvrement : 83 x 83 mm

Profondeur nécessaire à l'installation : 16 mm

Poids: 60g

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
