CD 570 - Lecteur CD BEGLEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur CD professionnel avec panneau de contrôle séparé
Marque	BEGLEC
Modèle	CD 570
Dimensions (lecteur)	482 (L) x 88 (H) mm (rack 2U)
Dimensions (contrôleur)	482 (L) x 88 (H) mm (rack 2U)
Poids (lecteur)	5 kg
Poids (contrôleur)	1,74 kg
Alimentation	AC 230 V, 50 Hz
Consommation	13 W
Convertisseur	Suréchantillonnage octuple, D/A 1 bit
Contrôle de vitesse (Pitch)	Plages : ±8 %, ±12 %, ±16 % ; par curseur ou roue jog
Fonctions Fader	Fader Start, Fader Stop, Back Cue
Fonction Auto Cue	-48 dB
Recherche par Frame	1/75 seconde
Balayage des plages	4 vitesses avant/arrière
Modes de lecture	Plage unique, continu, Relay (alternance entre 2 lecteurs)
Programmation	Jusqu'à 20 plages
Sorties audio	Analogique RCA, numérique S/PDIF coaxial
Affichage	LCD : plage, temps écoulé/restant, pitch, frame
Pièces fournies	Lecteur, panneau de contrôle, 2 câbles cinch, 1 câble mini-DIN8, 2 câbles mono 3,5 mm jack
Entretien	Nettoyer avec un chiffon doux légèrement humide ; éviter produits volatils (benzène, thinner)
Sécurité	Ne pas ouvrir, ne pas exposer à la pluie/humidité, température de fonctionnement 5°C à 35°C
Protection du transport	60 secondes (fermeture automatique du chargeur)

FOIRE AUX QUESTIONS - CD 570 BEGLEC

Comment utiliser la fonction de boucle (Loop) ?

Pendant la lecture, appuyez sur LOOP pour définir le début de la boucle (le voyant clignote). Appuyez à nouveau sur LOOP pour marquer la fin : la lecture en boucle commence. Pour sortir de la boucle, appuyez une troisième fois sur LOOP. Note : une courte interruption peut se produire au redémarrage de la boucle.

Comment programmer une séquence de plages ?

Appuyez sur PROGRAM (le voyant s'allume). L'afficheur indique '-- P-01 00'. Sélectionnez la première plage avec les touches TRACK SEARCH puis appuyez à nouveau sur PROGRAM. Répétez pour chaque plage (jusqu'à 20). Pour lancer la séquence, appuyez sur PLAY/PAUSE. Pour effacer le programme, maintenez PROGRAM enfoncé pendant 2 secondes.

Comment enregistrer un point Cue ?

Mettez le lecteur en PAUSE. Utilisez les roues SEARCH ou JOG pour trouver le point exact. Appuyez sur PLAY/PAUSE pour enregistrer le nouveau point Cue (le voyant CUE clignote deux fois). Pour y revenir, appuyez sur CUE.

Comment synchroniser le tempo avec Pitch Bend ?

Utilisez les touches PITCH BEND +/– : la vitesse augmente ou diminue tant que vous maintenez la touche enfoncée, puis revient à la valeur initiale. Vous pouvez aussi utiliser la JOG WHEEL en lecture : tournez-la dans le sens des aiguilles d'une montre pour accélérer, dans l'autre sens pour ralentir (variation jusqu'à ±16 %).

Que signifie le mode Relay Play ?

Le mode Relay permet une lecture alternative entre deux lecteurs CD. Placez un CD dans chaque lecteur, ouvrez les curseurs correspondants sur la table de mixage. Maintenez PROGRAM enfoncé et appuyez sur SGL pour activer le mode. Les deux lecteurs passent en mode plage unique et lisent une plage chacun à tour de rôle. Pour désactiver, appuyez à nouveau sur PROGRAM et SGL jusqu'à ce que les affichages arrêtent de clignoter.

Comment nettoyer le lecteur CD ?

Utilisez un chiffon doux légèrement humide pour nettoyer l'appareil. N'introduisez pas d'eau à l'intérieur. N'utilisez jamais de produits volatils comme le benzène ou le thinner qui pourraient endommager l'appareil.

Quels câbles sont fournis avec le CD 570 ?

L'emballage contient : un câble mini-DIN8 pour relier le panneau de contrôle au lecteur, deux câbles cinch (RCA) pour la sortie audio, et deux câbles mono 3,5 mm jack pour les connexions Fader Start.

Que faire si l'écran affiche 'SLEEP' ?

Le mode SLEEP s'active automatiquement après environ 15 minutes d'inactivité (pause ou mode Cue) pour économiser le laser et le moteur. Pour réveiller le lecteur, appuyez simplement sur la touche CUE ou PLAY. L'écran revient à l'affichage normal.

Comment changer la vitesse de lecture (Pitch) ?

Activez la fonction PITCH en appuyant sur la touche correspondante (le voyant s'allume). Utilisez le curseur PITCH pour régler la vitesse de ±16 %. Le changement s'affiche en pourcentage sur l'écran. Désactivez la fonction en rappuyant sur la touche PITCH.

Quelles sont les précautions de sécurité importantes ?

Ne jamais ouvrir le boîtier (risque d'électrocution). Ne pas exposer l'appareil à la pluie ou à l'humidité. Utiliser entre 5°C et 35°C. Ne pas insérer d'objets métalliques ni renverser de liquide. Pour tout problème, contacter un service après-vente qualifié.

MODE D'EMPLOI CD 570 BEGLEC

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

• Suréchantillonnage octuple, convertisseur D/A 1 bit.
• Portée du contrôle de vitesse (Pitch) : +/-8% +/-12% +/-16%
• Contrôle de vitesse à l'aide de touches ou de la roue « jog wheel » pour des mixages parfaits
• Fader start, fader stop, (back cue),
• Fonction Auto cue (-48dB)
• Recherche « Frame » de 1/75sec
• Balayage des plages à 4 vitesses différentes
• Choix entre l'affichage du temps écoulé, du temps restant ou du temps total restant
• Affichage du réglage de vitesse (Pitch)
• Lecture d'une seule plage, ou continue
• La fonction « Relay play » permet une lecture alternative des 2 lecteurs S/PDIF digital audio RCA coaxial. Protection de Transport de 60 secondes.
• programmation de lecture de 20 plages

Vérifiez le contenu:

Vérifiez si les pièces suivantes sont incluses dans l'emballage de votre appareil :

• lecteur CD
• panneau de contrôle mode d'emploi
• 2 cables cinch
• 1 câble mini-DIN8
• 2 cables mono 3.5mm jack pour les « fader starts »

Sécurité:

CAUTION: Pour réduire le risque d'électrocution, n'enlevez aucun couvercle. Il n'y a

RISK OF ELECTRIC SHOCK DO NOT OPEN

le flèche dans un triangle est conçue pour vous à l'utilisation d'éléments non isolés à « voltage » de l'appareil qui peuvent être suffisamment entuelle electrocution. Un triangle est conçu pour prévenir l'utilitaire.

Un triangle est conçu pour prévenir l'utilisateur, les instructions d'utilisation et/ou de maintenance ne donnant cette application.

Le symbole d'éclair à tête de flèche dans un triangle est conçu pour vous avertir de la présence ou de l'utilisation d'éléments non isolés à « voltage dangereux » à l'intérieur de l'appareil qui peuvent être suffisamment puissants pour causer une eventuelle electrocution.

Pour éviter des risques d'incendie ou d'électrocution, n'exposez jamais cet appareil à la pluie ou à l'humidité.

N'insérez jamais d'objets métalliques et ne renversez jamais de liquide dans l'appareil. L'électrocution ou le mal fonctionnement peuvent en résulter.

Conseils d'installation:

• Placer ou utiliser l'appareil pendant de longues périodes à proximité de sources de chaleur tel des amplificateurs, des Spot's, etc. peut entraver le bon fonctionnement de l'appareil et peut même l'endommager.
• Évitez au maximum les chocs et les vibrations pendant le transport.
• Si l'appareil est fixé dans un rack ou un flight case, faites attention à ce qu'il soit bien ventilé, afin d'assurer l'évacuation de la chaleur de l'appareil.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, laissez-le s'adapter à la température ambiante si vous l'installez dans un endroit chaud après l'avoir transporté à l'extérieur. La condensation peut parfois empêcher l'appareil de fonctionner correctement.
• Choisissez avec prudence l'endroit où vous allez placer l'appareil. Évitez la présence de sources de chaleur. Évitez des endroits assujettis aux vibrations, des endroits poussiéreux ou humides.
• L'appareil fonctionnera correctement si il est installé sur une surface avec une inclinaison maximale de.
• Manipulez vos CD's prudemment, ne les touchez pas avec des mains mouillées ou sales.
• Les disques poussièux doivent être nettoyés avec un chiffon et un produit prévus pour cet usage.
• N'utilise jamais des CDs qui sont fortement endommagés (griffés ou déformés). Ils peuvent endommager leur lecteur.
• Pour éviter des incendies ou l'électrocution, n'exposez jamais l'appareil à la pluie ou à l'humidité.
• Pour éviter l'électrocution, n'ouvre pas le couvercle de protection. Si un problème surgit, contactez votre revendeur.
• N'insérez jamais d'objets métalliques et ne renversez jamais de liquide dans l'appareil. L'électrocution ou le mal fonctionnement peuvent en résultat.
• Ce lecteur CD utilise un laser semi-conducteur. Pour vous permettre de profiter au maximum de votre musique par un fonctionnement stable de l'appareil, il est recommendé de l'utiliser dans une piece chauffée entre 5°C et 35°C.
• Le lecteur CD ne devrait être régé ou réparé que par des personnes qualifiées du service après-vente
• Cet appareil peut causer des interférences à la réception des radios ou télévisions

Nettoyage du lecteur CD:

Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Évitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilisez pas de produits volatiles tels le benzène ou le thinner qui peuvent endommager l'appareil.

• Connectez le cable mini-DIN8 entre le panneau de contrôle et le lecteur CD
• Utilisez les câbles cinch qui sont fournis avec l'appareil pour relier les sorties audio du lecteur CD aux entrées CD ou Line de votre table de mixage.
• Connectez également les cables fader start si votre table de mixage est pourvue d'entrées fader start. (compatible Synq® ou Pioneer®)
• Connectez le câble d'alimentation.

Controles et fonctions

LECTEUR

1. POWER (Interrupteur de mise sous tension) : Si l'interrupteur est enfoncé, l'appareil est mis sous tension.
2. CHARGEUR CD: Utilisez les touches OPEN/CLOSE pour ouvrir le chargeur CD et instalez votre CD.
3. Touche OPEN/CLOSE: appuyez sur cette touche pour ouvrir ou fermer le chargeur CD. Ces touches ne fonctionnent pas durant la lecture d'un CD. Si le chargeur CD n'est pas refermé après 60sec, il se fermera automatiquement afin de ne pas s'abîmer.

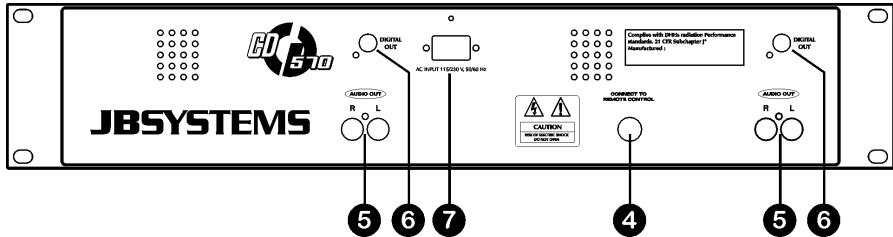

1. Connecteur CONTROL: reliez ce connecteur à l'unité de contrôle en utilisant le câble mini-DIN8 fourni avec l'appareil.
2. SORTIES AUDIO: Connectez ces sorties audio aux entrées line/CD de votre table de mixage en utilisant les câbles cinch, fournis avec l'appareil.
3. Connecteur DIGITAL OUT: Utilisez ces connecteurs pour envoyer le signal audio digital (format S/PDIF) vers l'entrée digitale d'un ampli digital ou un enregistreur digital (ex. Mini disc)
4. ALIMENTATION: Connectez le lecteur CD au 230V AC, en utilisant le câble d'alimentation fourni avec l'appareil.

UNITE DE CONTRÔLÉ

1. SEARCH WHEEL (ROUE EXTERIEURE): Cette roue possède 4 vitesses de recherche vers l'avant et 4 vitesses de recherche vers l'arrière. Au plus que vous tournez la roue dans une direction, au plus vite s'effectuera la recherche.
2. JOG WHEEL (ROUE INTERIEURE): Cette roue possède 2 fonctions, dépendant du mode dans lequel vous travailliez.
3. er le Frame du point de départ voulu, puis appuyez sur PLAY. Appuyez sur CUE pour retourner vers ce nouveau “CUE POINT”.
4. La roue fait varier la vitesse jusqu'à +/-16% en mode lecture. En tournant la roue dans le sens des aiguilles d'une montre,
5. Touches TRACK SEARCH: Ces touches sont utilisées pour sélectionner la plage du CD qui doit être lue. Saut en avant & saut en arrêté. Appuyez sur la touche +10 pour sauter 10 plages à la fois.
6. Touche CUE: Si vous appuyez sur la touche CUE pendant la lecture vous obtiendrez un retour immédiat vers la position de départ de la lecture initiale. La lecture démarre immédiatement à partir du point de départprogramme (CUE point) et continuera tant que vous tenez cette touche enfonnée. Le lecteur CD returne à nouveau au point de départ des que vous relâchez la touche CUE. Si le lecteur est en mode pause (le LED Play/Pause clignote) la roue de recherche ou la roue "jog wheel" peuvent être utilisées pour définir un nouveau point de départ. En appuyant sur la touche "PLAY/PAUSE" puis sur la touche "CUE", vous pouvez confirmer ce nouveau point de départ. Le LED CUE s'allumera aussi longtemps que la touche CUE sera tenue enfonnée, jusqu'à ce que le CD soit returné à sa position de départ.
7. Touche PLAY/PAUSE: chaque fois que vous appuyez sur la touche PLAY/PAUSE le lecteur CD passera du mode lecture au mode pause ou du mode pause au mode lecture. La touche clignote aussi longtemps que le lecteur CD est en mode pause.
8. Touche PITCH BEND: La vitesse augmente si vous appuyez sur la touche "+" et retourne à sa vitesse initiale dès que vous la relâchez. La vitesse de lecture diminue si vous appuyez sur la touche "-" et retourne à sa vitesse initiale dè
9. Touche PITCH: Cette touche est utilisée pour activer ou désactiver la fonction de réglage de vitesse.
10. Curseur PITCH: En activant la touche PITCH, le PITCH LED est allumé. La vitesse de lecture peut être modifiée jusqu'à +/-16% en utilisant le curseur PITCH. La vitesse ne changera pas si le PITCH LED est étant.
11. OPEN/CLOSE (Ouverture/Fermeture des chargeurs CD) : Appuyez pour charger ou ejecter le CD. NOTEZ êter la lecture.
12. Touche TIME: La touche TIME vous permet de choisir entre l'affichage du temps de lecture é /track)
13. SGL/CTN: Vous pouvez choisir entre "single track mode" et "continuous play".
14. Continuous play: Le CD complet sera produit sans interruption. (le plus souvent utilisé dans les tavernes)
15. Single track: La lecture s'arrête à la fin de la plage et attends au début de la plage suivante. Le lecteur attendra à la première note musicale de la plage. Ceci est une caractéristique très utile pour les deejays!
16. ées. Vous pouvez également utiliser la fonction « relay play » afin de composer une série préprogrammée des 2 lecteurs. Exécutez les pas décrits ci-dessous pour la programmation :
17. Appuyez une fois sur la touche PROGRAM, le Led qui se trouve à proximité s'allume et l'écran affiche "-- P-01 00".
18. Choisissez la première plage de votre séquence et appuyez sur la touche PROGRAM. La première plage est programmée, l'écran affiche "-- P-02 01"
19. plage est programmée, l'écran affiche "-- P-03 02"
20. Poursuivez ces étapes jusqu'à ce que vous ayez terminé.
21. Maintenant, appuyez simplement sur la touche "play/pause" pour démarrer la séquence. La lecture de la première plage de votre série démarre pendant que l'écran affiche ** P-01**

La série programmée est lue selon une boucle sans fin, jusqu'à ce que vous arrêtiez le programme en appuyant sur la touche PROGRAM pendant environ 2 secondes. Le Led qui se trouve à proximité de la touche PROGRAM s'éteint et la mémoire du programme est effacée.

1. Écran LCD : Affiche toutes les informations importantes, nécessaires pendant la lecture du CD. Voyez le chapitre suivant pour plus d'informations à ce sujet.
2. Touche LOOP: est utilisé pour jouer la musique en boucle. Suivez les pas ci-dessous afin de créer une boucle:

Assurez-vous que la plage joue. - Appuyez sur la touche LOOP pour définir le début de la boucle: le Led commence à clignoter. - Appuyez une nouvelle fois sur la touche LOOP afin de définir la fin de la boucle: le Led s'allume et la musique commence à jouer en boucle. - Appuyez une nouvelle fois sur la touche LOOP afin de sortir de la lecture de la boucle: le Led s'éteint.

Remarque: la boucle n'est pas sans faillies, ce qui fait que quand la boucle redémarre, vous entendrez une courte interruption. Ceci est normal puisque ce lecteur CD n'utilise pas de mémoire tampon.

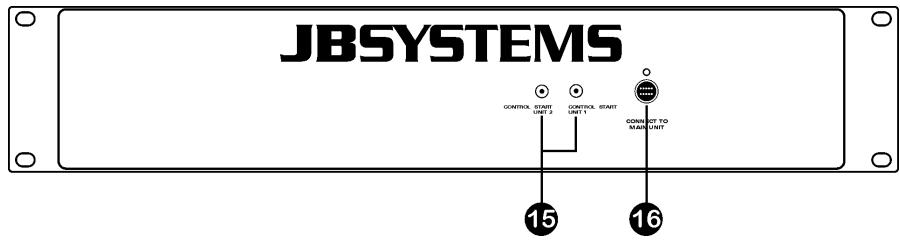

1. Connecteur CONTROL: Si vous utilisez une table de mixage possédant la fonction Fader Start, vous pouvez connecter le lecteur CD avec les connecteurs Control Out. Ne reliez jamais ces connecteurs avec une source d'électricité. Attention: cette commande à distance est uniquement compatible avec certaines tables de mixage (Synq® ou Pioneer® compatible). 16. CONTROL: Reliez ce connecteur avec le lecteur CD en utilisant le câble mini-DIN8, fourni avec l'appareil.

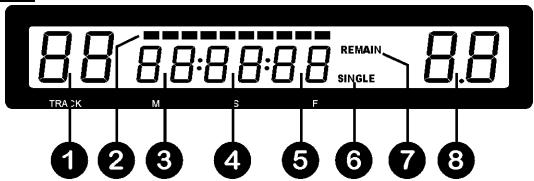

Écran LCD

1. TRACK: vous montre la plage en cours d'exécution.
2. TIME BAR: vous montre soit le temps restant soit le temps écoulé, selon l'option avec la touche TIME. Cette barre se met à clignoter à la fin de chaque plage pour prévenir l'utilisateur qu'il est grand temps de passer à l'action.
3. MINUTE: Vous montre les "minutes" de la plage en cours d'exécution.
4. SECOND: Vous montre les "secondes" de la plage en cours d'exécution.
5. FRAME: vous montre le "frame" de la plage en cours d'exécution. (1 frame = 1/75ème sec.)
6. SINGLE: apparait quand l'appareil est réglé pour jouer uniquement une plage à la fois. Quand Single n'est pas affiché, le CD sera lu entièrement sans interruption. La fonction est contrôlée par la touche SGL/CTN.
7. ELAPSED, TOTAL REMAIN: indique si le temps affiché à l'écran est le temps écoulé (elapsed), le temps restant total du disque (total) ou le temps restant de la plage (remain).
8. PITCH DISPLAY: vous montre le pourcentage de changement de vitesse.

Utilisation

La plupart des fonctions les plus utilisées sont expliquées dans le chapitre précédent "contrôles et fonctions". Dans ce chapitre, nous parlerons des fonctions qui nécessitent un peu plus d'explications.

Le lecteur CD éteint automatiquement le moteur du chargeur CD et le laser après environ 15 minutes d'inutilisation (en mode pause ou CUE). Ceci prolonge la durée de vie du moteur et du laser. Pendant le mode veille, l'écran affiche le mot "SLEEP". Pour « réveiller » votre lecteur CD, appuyez juste sur la touche CUE ou PLAY, l'écran retournera à son affichage normal et l'appareil est prêt à recevoir les instructions.

- Fonction RELAY:

La fonction Relay permet une lecture alternative des 2 lecteurs CD, ce qui est très intéressant pour les pubs etc.

• Mettez un disque dans les 2 lecteurs.
• Ouvrez les curseurs des 2 canaux sur votre table de mixage, qui correspondent aux 2 entrées CD.
• Appuyez sur une des 2 touches PROGRAM et tenez la enforcée, puis appuyez sur la touche SGL (à gauche de celle-ci) afin d'engager la fonction Relay. Les deux lecteurs seront en « single mode » et les numéroes de plage des deux écrans commencer à clignoter.
• Démarrez la lecture d'un des deux lecteurs.
• Alternativement, une plage de chaque lecteur sera lue, jusqu'à ce que la fonction « relay » soit désengagée. Vous pouvez toujours changer le CD du lecteur qui est en attente (pause). Ainsi, vous pouvez créer un programme interminable, ce qui convient parfaitement pour une utilisation dans des pubs, etc.
• Pour arrêter la fonction Relay, appuyez à nouveau sur les touches PROGRAM et SGL jusqu'à ce que l'information de plage arrêtée de clignoter.

- Enregister un « CUE point »:

Mettez le lecteur en Pause et utilisez les roues jog/shuttle pour rechercher l'endroit exact du nouveau point CUE. Si vous avez repéré l'endroit exact, appuyez sur la touche "PLAY/PAUSE" pour enregistrer votre nouveau point CUE. (le Cue Led clignote 2 fois pour indiquer que le nouveau point CUE est enregistré et la lecture de la plage reprend à partir du nouveau point CUE)

Une fois ce point CUE enregistré, appuyez juste sur la touche CUE pour le rappeler.

Cette fonction est utilisée pour synchroniser parfaitement les beats des 2 CD. Ceci peut être fait de 2 façons:

• Touches PITCH BEND : La vitesse augmente ou diminue tant que vous tenez les touches PITCH BEND+ ou PITCH BEND- enfoncées.
• JOG WHEEL: Pendant la lecture, le JOG WHEEL changera temporairement la vitesse. En tournant la roue dans le sens des aiguilles d'une montre, la vitesse augmentera. En tournant en sens inverse, la vitesse diminuera. La valeur du changement de vitesse est déterminée par la vitesse de rotation de la roue.

Specifications techniques

Alimentation:	AC 230 V, 50Hz
Consommation:	13W
Niveau de sortie:	2.0Vrms @ 1kHz
Réponse de fréquence:	20-20.000Hz (+/-0.4dB)
Distorsion Harmonique + bruit:	0.01% @ 1kHz, 0dB
Rapport Signal/Bruit (IHF-A):	>92dB @ 1kHz.
Temps d'accès court plage suivante:	<2sec
Temps d'accès long (plage 1 → 20):	<4sec
Laser Pickup:	Sony KSM-213CCM, dé
Tracking électronique:	Full automatic digital tra
Dimensions:	Lecteur 482(L) x 88
	Contrôleur 482(L) x 88
Poids:	Lecteur 5Kg
	Contrôleur 1,74Kg
