Type de produit	Contrôleur DMX (effet lumineux double moonflower LED)
Marque	BEGLEC
Modèle	ANDROMEDA DMX
Poids	3,00 kg
Alimentation	AC 100 à 250 V, 50/60 Hz
Consommation électrique	10 W
Fusible	250 V 2 A, type lent (20 mm verre)
Source lumineuse	92 LED haute puissance (32 rouges, 30 vertes, 30 bleues)
Nombre de canaux DMX	1 canal
Connecteurs DMX	Entrée XLR mâle 3 broches, sortie XLR femelle 3 broches
Adressage DMX	Par interrupteurs DIP (9 premiers pour adresse 1-512)
Microphone intégré	Oui, pour mode Sound Active
Modes de fonctionnement	Autonome (réaction à la musique) et DMX
Température d'utilisation maximale	45 °C
Température de surface maximale	85 °C
Installation en hauteur	Support avec leviers de serrage, câble de sécurité requis (résistance 12x poids)
Nettoyage des optiques	Externes tous les 30 jours, internes tous les 90 jours (par personnel qualifié)
Remplacement de pièces	Aucune pièce réparable par l'utilisateur (sauf fusible)
Indice de protection	Usage intérieur uniquement
Normes	Conforme aux exigences nationales et européennes (pas d'interférences radio)

FOIRE AUX QUESTIONS - ANDROMEDA DMX BEGLEC

Comment régler l'adresse DMX sur l'ANDROMEDA DMX ?

L'adresse DMX se règle à l'aide des 9 premiers interrupteurs DIP. Chaque interrupteur a une valeur binaire (1, 2, 4, 8, 16, 32, 64, 128, 256). Additionnez les valeurs des interrupteurs en position ON pour obtenir l'adresse de départ (entre 1 et 512). Par exemple, pour l'adresse 5, mettez ON les DIP #1 (valeur 1) et #3 (valeur 4).

Puis-je utiliser l'ANDROMEDA DMX sans contrôleur DMX ?

Oui, en mode autonome : branchez l'appareil sur secteur et mettez de la musique. Le microphone intégré fait réagir les lumières au rythme de la musique. Aucun contrôleur n'est nécessaire.

Quelle est la consommation électrique de l'appareil ?

La consommation est de seulement 10 watts, grâce aux LED à haute efficacité énergétique. L'alimentation accepte une tension de 100 à 250 V AC, 50/60 Hz.

Combien de LED comporte l'ANDROMEDA DMX et quelles sont leurs couleurs ?

L'appareil utilise 92 LED : 32 rouges, 30 vertes et 30 bleues (réparties en deux moonflowers de 46 LED chacun). Ces LED offrent une luminosité élevée et une longue durée de vie.

Comment connecter plusieurs ANDROMEDA DMX en DMX ?

Utilisez des câbles DMX XLR 3 broches de qualité. Connectez la sortie DMX du premier appareil à l'entrée DMX du suivant, en guirlande. Placez une résistance de terminaison (90-120 ohms) sur le dernier appareil. Chaque appareil doit avoir une adresse DMX unique réglée via les DIPs.

Puis-je fixer l'appareil au plafond ?

Oui, l'appareil est conçu pour une installation en hauteur. Utilisez le support de fixation avec les leviers de serrage et un crochet de sécurité. Un câble de sécurité secondaire doit être installé, capable de supporter 12 fois le poids de l'appareil.

Quelles sont les précautions de sécurité importantes ?

Ne jamais fixer directement la source lumineuse. Ne pas utiliser en présence de personnes épileptiques. Éviter l'humidité et la pluie (usage intérieur uniquement). Ne pas couvrir les ouvertures de ventilation. Débrancher l'appareil avant toute maintenance.

Comment nettoyer les lentilles de l'ANDROMEDA DMX ?

Utilisez un chiffon doux avec un produit nettoyant pour verres. Les optiques externes doivent être nettoyées au moins tous les 30 jours, les optiques internes tous les 90 jours. Pour le nettoyage interne, faites appel à un technicien qualifié.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord le fusible : il se trouve dans le porte-fusible près de la prise IEC. Remplacez-le par un fusible identique (250 V 2 A, lent, 20 mm verre). Si le problème persiste, contactez votre revendeur.

L'appareil produit-il de la chaleur ou du bruit ?

Non, grâce à la technologie LED, il n'y a pratiquement pas de production de chaleur et aucune pièce mobile (pas de ventilateur). Le fonctionnement est silencieux et la consommation électrique très faible.

MODE D'EMPLOI ANDROMEDA DMX BEGLEC

ATTENTION: DANGER! N'exposez jamais la lentille directement aux rayons de soleil, même pendant un bref instant. Ceci peut endommager l'intérieur de l'appareil ou même causer un incendie!

Débarrassez-vous de l'appareil et des piles usagées de manière écologique, conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

SURFEZ SUR: WWW. BEGLEC. COM

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été conçu pour la production d'effets lumière décoratifs et est utilisé dans des spectacles lumineux.
• Des effets incroyables avec cette double moonflower faisant appel à la technologie des LED ! Grâce au mode DMX à 1 canal, l'appareil peut être allumé/éteint par n'importe quel contrôleur DMX.
• Utilise 92 LED à haute puissance (32 rouges, 30 vertes et 30 bleues) :

Couleurs extrêmement brillantes comparées aux effets fonctionnant avec des lampes halogènes; - Effets nettement plus dynamiques comparés aux effets fonctionnant avec des lampes halogènes; Il n'y a aucune partie mobile (comme des moteurs, par exemple) à l'intérieur ! - Pas de lampes à remplacer! Utilise des LED ayant une durée de vie très longue. - Pratiquement aucune production de chaleur; - Consommation de courant très faible; - Poids plume (aucun transfo pour lampes n'est nécessaire).

• Shows lumineux préprogrammés (réagissant à la musique). Idéal pour des applications de taille modeste : discothèques, bars, DJ itinérants, à la maison,...

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Vérifiez le contenu:

Vérifiez si la boîte contient bien les articles suivants :

Mode d'emploi ANDROMEDA DMX

Instructions de sécurité:

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez replacer yourselves. Confiez l'entretien uniquement à

des techniciens qualifiés. La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution. Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : Usage uniquement à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

• Afin de protéger l'environnement, merci de recycler les emballages autant que possible.
• Un effet lumière neuf peut provoquer de la fumée et/ou une odeur non souhaitée, qui devrait disparaître après quelques minutes.
• Afin d’éviter tout risque d’incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou à l’humidité. Pour éviter la formation de condensation à l’intérieur de l’appareil, patientez quelques minutes pour laisser l’appareil s’adapter à la température ambiant lorsqu’il arrive dans une pièce chauffée après le transport. La condensation empêche l’appareil de fonctionner manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximale d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température.
• La température des parois de l'appareil peut atteindre 85°C. Ne pas toucher ces parois à mains nues en cours de fonctionnement. Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes non concernées pendant le montage, le démontage et les opérations de maintenance.
• Laissez l'appareil refroidir environ 10 minutes avant de remplacer l'ampoule ou d'effectuer des réparations.
• Débranchez toujours l'appareil si vous ne l'utilisez pas de manière prolongée avant de changer une ampoule ou d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'étiquette de l'appareil. Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon doit être écrabouillé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles! L'appareil doit être à la masse selon les règles de sécurité.
• Ne pas connecter l'unité à un variateur de luminosité.
• Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. En dehors des ampoules et du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La carrosserie et les lentilles doivent être replacées si elles sont visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables. Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

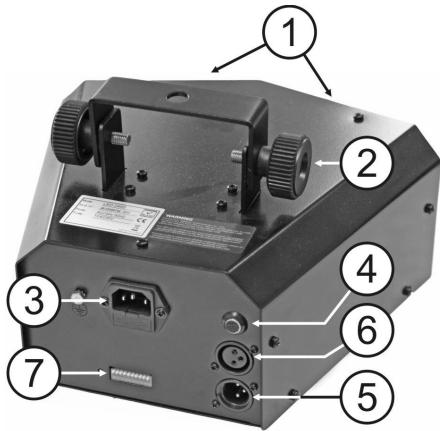

Description:

1. Lentille et miroirs scan
2. Support de fixation, pourvu de 2 leviers de serrage (un de chaque côté de l'appareil) et d'un trou pouvant recevoir un crochet de fixation.
3. Entrée de l'alimentation secteur, avec prise IEC et fusible incorporé. Connectez les câbles d'alimentation fournis à cette prise.
4. Micro intégré
5. Entrée DMX : connecteur XLR mâle à 3 broches utilisé pour connecter des câbles DMX universels. Cette entrée reçoit ses instructions d'un contrôleur DMX.
6. Sortie DMX : connecteur XLR femelle à 3 broches utilisé pour connecter l'Andromeda DMX à l'appareil qui suit dans la chaîne DMX
7. Interrupteurs DIP utilisés pour régler l'adresse DMX de départ de l'appareil.

Installation en hauteur

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement. Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables lors de l'installation, la désinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs situés à proximité.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation supporte un point localisé minimum de 10 fois le poids de l'appareil.
• Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe. L'appareil doit être bien fixe, un montage à balancement est dangereux et ne devrait pas être considéré!
• Ne pas couvrir les ouvertures de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

Installation electrique + adressage

Important: L'installation électrique doit uniquement être effectuée par du personnel qualifié, selon la législation concernant les mesures de sécurité électriques et mécaniques en vigueur dans notre pays.

Installation électrique en mode DMX :

• Le protocole DMX est un signal à haute vitesse très utilisé pour le contrôle des équipements lumineux intelligents. Vous devez connecter en guirlande votre contrôleur DMX et tous les appareils avec un câble balancé de bonne qualité.
• Les deux types de connecteurs XLR, ceux à 3 broches comme ceux à 5 broches, peuvent être utilisés ; cependant, les connecteurs à 3 broches se rencontrent plus fréquemment car ils sont compatibles avec les câbles audio symétriques.

Plan de câblage des XLR à 3 broches : Broche 1 = prise de terre ~ broche 2 = signal négatif (-) ~ broche 3 = signal positif (+)

Plan de câblage des XLR à 5 ~ broches 4 et 5 : non utilisées.

• Pour éviter des comportements étranges des effets de lumières dus aux interférences, vous devez utiliser une résistance de bouclage de 90 à 120 au bout de la guirlande. Ne jamais utiliser de séparateur de cables en forme « Y », cela ne fonctionnera pas!

Assurez-vous que les appareils sont tous branchés sur le secteur.

• Chaque effet de lumière dans la guirlande doit avoir sa propre adresse de départ afin de savoir quelle est la commande du contrôle il doit décoder. Dans la prochaine section, vous apprendrez à régler l'adresse DMX.

Comment régler les interrupteurs DIP pour créer une adresse de départ correcte :

Chacun des 9 premiers interrupteurs DIP correspond à une certaine valeur DMX.

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Valeur	1	2	4	8	16	32	64	128	256	L'inversion des appareils esclaves n'est pas utilisé en mode DMX

On peut combiner les valeurs de ces interrupteurs de manière à obtenir n'importe quelle adresse de départ entre 1 et 512 :

Réglage adresse = 01 → int. 1 = ON valeur = 1 Réglage adresse = 05 → int. 1 + 3 = ON valeur = 1 + 4 = 5 Réglage adresse = 09 → int. 1 + 4 = ON valeur = 1 + 8 = 9 Réglage adresse = 13 → int. 1 + 3 + 4 = ON valeur = 1 + 4 + 8 = 13

···

Réglage adresse = 62 → int. 2 + 4 + 8 + 16 + 32 = 62 valeur = 2+4+8+16+32 = 62

1. Un seul appareil en mode autonome :

Connectez simplement l'appareil au secteur et mettez de la musique. L'appareil commencera à fonctionner automatiquement en suivant le rythme de la musique.

2. Mode DMX:

Quand les appareils sont connectés en mode DMX, ils peuvent être contrôlés en suivant les instructions du tableau DMX ci-contre:

• Débranche systématiquement l'appareil s'il n'est pas utilisé pour une période prolongée ou avant de changer une ampoule ou d'effectuer des opérations de maintenance.
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

CH 1
ON/OFF
128-255	Sound Active
0-127	OFF

Maintenance

• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de la maintenance.
• Mettez l'unité hors tension, débranchez le cordon d'alimentation et attendez que l'appareil ait refroidi.

Pendant l'inspection, les points suivants doivent être vérifiés :

• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée.
• Les câbles doivent être en parfaite condition et doivent être remplacés immédiatement en cas de signe d'un problème, même bénin.
• Pour protégér l'appareil de toute surchauffe, les ventilateurs (si applicable) et les ouvertures de ventilation doivent être nettoyés mensuellement.
• L'intérieur de l'appareil doit être nettoyé annuellement à l'aide d'un aspirateur ou jet d'air.
• Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimis îner une accumulation de saletés plus importante sur les parties optiques de l'appareil.
• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Séchez toujours les parties soigneusement.
• Nettoyez les optiques externes ou moins une fois tous les 30 jours.
• Nettoyez les optiques internes ou moins une fois tous les 90 jours.

Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié!

Alimentation: AC 100 à 250V, 50Hz/60Hz

Fusible: 250V 2A, de type lent (20mm verre)

Consommation : 10 watts

Contrôle du son: Microphone interne

Ampoules: 2x 46 LED (16 rouges, 15 vertes et 15 bleues)

Dimensions : voir dessin ci-dessous

Poids: 3,00kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
