Produkttyp	DMX-Controller (LED-Doppel-Moonflower-Lichteffekt)
Marke	BEGLEC
Modell	ANDROMEDA DMX
Gewicht	3,00 kg
Stromversorgung	AC 100-250 V, 50/60 Hz
Stromverbrauch	10 W
Sicherung	250 V 2 A, träge (20 mm Glas)
Lichtquelle	92 Hochleistungs-LEDs (32 rote, 30 grüne, 30 blaue)
Anzahl DMX-Kanäle	1 Kanal
DMX-Anschlüsse	XLR 3-polig männlich Eingang, XLR 3-polig weiblich Ausgang
DMX-Adressierung	Über DIP-Schalter (erste 9 für Adresse 1-512)
Eingebautes Mikrofon	Ja, für Sound-Active-Modus
Betriebsmodi	Autark (Musikreaktion) und DMX
Maximale Betriebstemperatur	45 °C
Maximale Oberflächentemperatur	85 °C
Höheninstallation	Halterung mit Feststellhebeln, Sicherungsseil erforderlich (Belastbarkeit 12-faches Gewicht)
Reinigung der Optiken	Äußere alle 30 Tage, innere alle 90 Tage (durch qualifiziertes Personal)
Austausch von Teilen	Keine vom Benutzer reparierbaren Teile (außer Sicherung)
Schutzart	Nur für Innenräume
Normen	Entspricht nationalen und europäischen Anforderungen (keine Funkstörungen)

Häufig gestellte Fragen - ANDROMEDA DMX BEGLEC

Wie stelle ich die DMX-Adresse am ANDROMEDA DMX ein?

Die DMX-Adresse wird mit den ersten 9 DIP-Schaltern eingestellt. Jeder Schalter hat einen Binärwert (1, 2, 4, 8, 16, 32, 64, 128, 256). Addieren Sie die Werte der Schalter in ON-Position, um die Startadresse (zwischen 1 und 512) zu erhalten. Für Adresse 5 schalten Sie z.B. DIP #1 (Wert 1) und #3 (Wert 4) auf ON.

Kann ich den ANDROMEDA DMX ohne DMX-Controller verwenden?

Ja, im autarken Modus: Schließen Sie das Gerät an das Stromnetz an und spielen Sie Musik ab. Das eingebaute Mikrofon lässt die Lichter im Rhythmus der Musik reagieren. Es ist kein Controller erforderlich.

Wie hoch ist der Stromverbrauch des Geräts?

Der Verbrauch beträgt nur 10 Watt dank der energieeffizienten LEDs. Die Stromversorgung akzeptiert eine Spannung von 100-250 V AC, 50/60 Hz.

Wie viele LEDs hat der ANDROMEDA DMX und welche Farben haben sie?

Das Gerät verwendet 92 LEDs: 32 rote, 30 grüne und 30 blaue (verteilt auf zwei Moonflowers mit je 46 LEDs). Diese LEDs bieten hohe Helligkeit und lange Lebensdauer.

Wie verbinde ich mehrere ANDROMEDA DMX im DMX-Modus?

Verwenden Sie hochwertige DMX-XLR-3-pol-Kabel. Verbinden Sie den DMX-Ausgang des ersten Geräts mit dem DMX-Eingang des nächsten in einer Kette. Platzieren Sie einen Abschlusswiderstand (90-120 Ohm) am letzten Gerät. Jedes Gerät muss eine eindeutige DMX-Adresse haben, die über die DIPs eingestellt wird.

Kann ich das Gerät an der Decke befestigen?

Ja, das Gerät ist für die Höheninstallation ausgelegt. Verwenden Sie die Halterung mit den Feststellhebeln und einen Sicherheitshaken. Ein sekundäres Sicherungsseil muss installiert werden, das das 12-fache des Gerätegewichts tragen kann.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Niemals direkt in die Lichtquelle starren. Nicht in Gegenwart von Epilepsiekranken verwenden. Feuchtigkeit und Regen vermeiden (nur für Innenräume). Lüftungsöffnungen nicht abdecken. Vor Wartungsarbeiten das Gerät vom Netz trennen.

Wie reinige ich die Linsen des ANDROMEDA DMX?

Verwenden Sie ein weiches Tuch mit einem Glasreinigungsmittel. Die äußeren Optiken müssen mindestens alle 30 Tage gereinigt werden, die inneren alle 90 Tage. Für die innere Reinigung wenden Sie sich an qualifiziertes Personal.

Was tun, wenn das Gerät nicht angeht?

Überprüfen Sie zuerst die Sicherung: Sie befindet sich im Sicherungshalter nahe der IEC-Buchse. Ersetzen Sie sie durch eine identische Sicherung (250 V 2 A, träge, 20 mm Glas). Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

Erzeugt das Gerät Wärme oder Lärm?

Nein, dank LED-Technologie entsteht praktisch keine Wärme und es gibt keine beweglichen Teile (kein Lüfter). Der Betrieb ist leise und der Stromverbrauch sehr gering.

BEDIENUNGSANLEITUNG ANDROMEDA DMX BEGLEC

Bedienungsanleitung DE

WARNING: GEFAHR! Setzen sie die Linse niemals direkter Sonneneinzahlung aus, auch nicht für eine kurze Zeit! Die direkte Sonneneinzahlung kann das Gerät zerstären oder zum brennen bringen!

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES-DESHACERSE DELAPARATO

TECHNISCHE KENMERKEN

Netvoeding: wisselstroom 100 tot 250V, 50Hz/60Hz

Zekering: 250 V/ 2A trage zekering (20 mm)

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochglichkeiten, die these Gerat bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entspruchende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie der Benutzung in Lightshows bestimmt.
• Fantastischer LED Doppel Moonflower!
• Dank der 1 Kanal DMX Steuerung, kann das Gerät über ein DMX Controller ein- bzw. ausgeschaltet werden.
• 92 high power LEDs (32 rot + 30 grün + 30 blau):

Sehr brillante Farben im Gegensatz zu einem Effekt mit Halogenlampe
- Keine beweglichen Teile (Motoren) im Gerät
- Kein Lampen austauschen
- LEDs mit einer extreme langen Lebensdauer
Sehr geringe Hitze Entwicklung
Sehr geringer Stromverbrauch
Leichtgewicht (es wird kein Trafo für die Lampe benödig)

Eingebaute Lichtshow (Musikgesteuert)
- Perfekt für keine Anwendungen: Discos, Clubs, mobile DJs, Partykeller, ...

VOR DER ERSTBENUTZUNG

• Vor der Erstbenuitzungitte das Gerat zuerst auf Transportschaden überprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutztenondern unverzuglich mitihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinne weise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlüssen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung
ANDROMEDA DMX

SICHERHEITSHINWEISE

CAUTION

K OF ELECTRIC SHOCK

DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern Sie keines der Gehauseteile. Im Geräte-inneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen

Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Drieieck weist den Benutzer darauf hin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitungesen!

• Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.
• Ein neues Gerät kann Geruch oder Rauch entwickeln. Das ist vollig normal und liegt sich nach einigen Minuten.
• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geräts,itte nach Transport in eine warme Umgebung einige Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschäftigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassten, Kurzschluß oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen sollte,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
• Gerät nur in gut belufteter Position und entfern von entflambaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm sein.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahre Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Die Oberflächentemperatur kann bis zu 85^ erreichen, Gerät während des Betriebs nicht mit blosten Händen anfassen.
• Sicherstellen, daß sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Vor dem Auswechseln des Leuchtmittels oder sonstigen Eingriffen, 10 Minuten Abkuhlzeit einhalten.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlusses nur durch qualifiziertes Fachpersonal überprüften halten.
• Sicherstellen, daß Netzspannung mit Geräteaufkreber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muß diese durch den Hersteller, seinen Vertrieb oder durch eine Qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Zur Einhaltung der Sicherheitsbestimmungen muß das Gerät geerdet sein.
• Gerät nicht an einen Dimmer anschließen.
• Ausschließlich vorschfristsmäßige Kabel zur Installation verwenden.
• Gerät nicht offen. Abgesehen vom tausch des Leuchtmittels und der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion, Gerät nicht benutzen und mit Handler in Verbindung setzen.
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

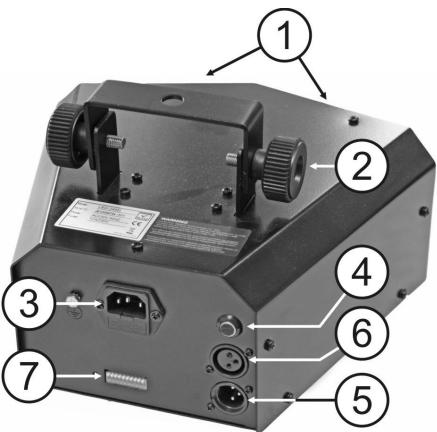

BESCHREIBUNG

1. Objektiv und zwei Ablenkspiegel
2. Deckenhalterung mit 2 Drehknöpfen zum Festschauben und zum befestigen einen Montagehaken.
3. Netzanschluss mit Hilfe des IEC Steckers und eingebauter Sicherung, verbinden sie hier den Netzstecker.
4. Internes Mikro
5. DMX-Eingang: 3-poliger XLR-Stecker zum Anschlieben von gängigen DMX-Kabeln. Diese Eingang erhalten Befehle von einem DMX-Controller.
6. DMX-Ausgang: 3-polige XLR-Buchse zum Anschlieben des Andromeda DMX an das nachfolgende Gerat in der DMX-Kette
7. DIP-Schalter zur Einstellung der DMX-Startadresse des Geräts.

ÜBERKOPF-MONTAGE

Wichtig: Montage ausschließlich durch qualifizierte Fachpersonal durchfuhren setzen. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muß verwendet werden und das installierte Gerät muß in regelmäßigen Abständen überprüft werden.
- Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
- Gerat in gut belufteter Position installieren,weit entfernt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50cm einhalten.
- Gerät außerhalb der Reichweite von Personen, und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.
- Vor Montage sicherstellen, dass die gewählte Position weniger stens das 10-fache Gerätegewicht aufnehmen kann.
- Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muß angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen.
- Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!
- Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
- Betreiber muß sicherstellen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
- Installationen sollen den jährlich durch qualifiziertes Fachpersonal inspiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

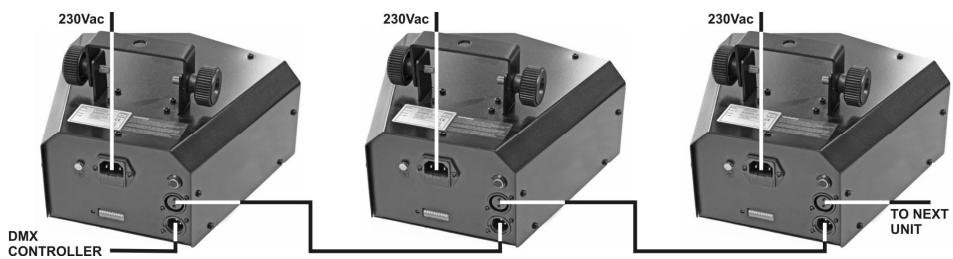

ELEKTKINSTALLATION + ADDRESSIERUNG

Wichtig: Die Elektrinstallation sollte nur von Fachleuten in Übereinstimmung mit den in Ihr dem Land geltenden Bestimmungen für elektrische und mechanische Sicherheit ausgeführten werden. Elektrinstallation im DMX-Modus:

• Das DMX-Protokoll ist ein gängiges Hochgeschwindigkeitsignal, um intelligente Lichtsysteme zu steuern. Sie müssen ihren DMX-Controller und alle angeschlossenen Geräte mit einem hochwertigen symmetrischen Kabel hintereinander schalten (daisy chain).
• Es werden sowohl XLR-3pin als auch XLR-5pin-Stecker benutzt, allerdings ist der XLR-3pin gängiger, da diese Kabel mit symmetrischen Audiokabel kompatibel sind.
  Stiftanordnung XLR-3pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+)
  Stiftanordnung XLR-5pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+) ~ Pins4+5 werden nicht verwendet
• T· Um durch Interferenzen verursachte Fehlfunktionen der Lichteffekte zu vermeiden, müssen Sie einen 90Ω bis 120Ω Abschlusswiderstand am Ende der Kette einsetzen. Verwendten Sie nimels Y-Splitter Kabel, dass faktioniert nicht!
• Stellen Sie sichere, dass alle Geräte ans Netz angeschlossen sind.
• Jeder Lichteffekt in der Kette muss seine eigene Startadresse haben, damit er kennet, welche Befehle des Controllers er entschlussen muss. Im folgenden Abschnitt erhalten Sie eine Anleitung zum Einstellen der DMX-Adressen.

Einstellen der DIP-Schalter, um die richtige Startadresse zu erhalten:
Jeder der ersten 9 DIP-Schalter entspricht einem bestimmten DMX-Wert:

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Wert	1	2	4	8	16	32	64	128	256	Slave-Umkehrung wird im DMX-Modus nicht benutzt

Sie können die Werte dieser Schalter kombinieren, um gleich welche Startadresse zwischen 1 und 512 zu erhalten:

Anfangsadresse = 01 → Schalter 1=ON

Werte: 1

Anfangsadresse = 05 → Schalter 1 + 3 = ON

Werte: 1 + 4 = 5

Anfangsadresse = 09 → Schalter 1 + 4 = ON

Werte: 1 + 8 = 9

Anfangsadresse = 13 → Schalter 1 + 3 + 4 = ON

Werte: 1 + 4 + 8 = 13

Anfangsadresse = 62 Schalter 2 + 3 + 4 + 5 + 6 = ON

Werte: 2 + 4 + 8 + 16 + 32 = 62

BEDIENUNGSCANLEITUNG

1. Standalone 1 Gerät:

Schlieben Sie die Einheit einfach ans Netz und schalten Sie Musik ein. Die Einheit beginnnt automatisch im

Takt der Musik zu arbeiten.

2. DMX-modus:

Wenn die Geräte im DMX-Modus angeschlossen sind, können sie gemäß dem folgenden DMX-Diagramm gesteuert werden:

CH 1
ON/OFF
128-255	Sound Active
0-127	OFF

• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Bei Fehlfunktion Gerät nicht benutzten und umgehend mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerät ausschalten, Netzsteckerziehen und warten, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz besonderss zu beachten:

Samttliche Schrauben zur Installation und Befestigung jeglicher Teile mnen fest angezogen und rostfrei sein.
- Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken))dürfen keine Anzeichen von Verformung zeigen.
- Ist die Optik sichbar beschädigt (Sprünge oder tiefe Kratzer), dann mussen die entsprechenden Teile ausgewechselt werden.
- Netzkabel muß stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.
- Zur Vermeidung von Überhitzung müssen die Ventilatoren (sofern vorhanden) und Lüftungsschlizen monatlich gereinigt werden.
- Gerätinnen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.
- Reinigung der inneren und außeren optischen Linsen und/oder Spiegel mussen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungsmittelvã € hangen stark von der Umgebung ab: feuchte, verrauchte und besonders verschmutzte Umgebung führen zu größerer Verschmutzung auf den Linsen.

• Mit weichem Tuch und gewöhnlichem Glasreiniger säubern.
• Alle Teile stets gut abtrocknen.
• Außere Optik mindestens alle 30 Tage säubern.
• Innere Optik mindestens alle 90 Tage saubern.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführten zu halten!

TECHNISCHE EINZELHEITEN

Netzspannung: ≈ 100 bis 250V 50Hz / 60Hz

Sicherung: 250V / 2A langsame Sicherung (20mm Glas)

Energieverbrauch: 10 Watt

Klangregler: Eingebautes Mikrofon

Lichtquelle: 2x 46 LEDs (R=16, G=15, B=15)

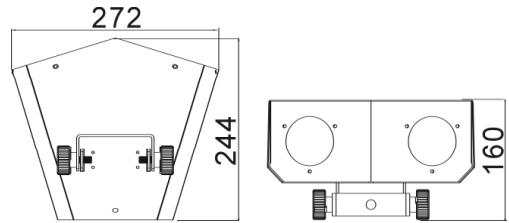

Abmessungen: siehe Zeichnung

Gewicht: 3,00kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden!

Sie konnen sich die neueste Version these Benutzerhandbuches von unserer Website herunterlagen:
