| Type de produit | Amplificateur de puissance multicanal |
| Marque | ARCAM |
| Modèle | DIVA P1000 |
| Dimensions (L x P x H) | 430 x 450 x 180 mm |
| Poids net | 31 kg |
| Alimentation secteur | 100V, 115V ou 230V AC, 50/60Hz, 2,2 kW max |
| Puissance de sortie (8 Ω, tous canaux) | 135 W par canal (945 W total) |
| Puissance de sortie (4 Ω, tous canaux) | 210 W par canal (1,47 kW total) |
| Puissance de sortie (8 Ω, 1 ou 2 canaux) | 190 W par canal |
| Puissance de sortie (4 Ω, 1 ou 2 canaux) | 305 W par canal |
| Puissance de sortie (3,2 Ω, 1 ou 2 canaux) | 325 W par canal |
| Courant de crête en sortie | ±25 A par canal |
| Distorsion harmonique totale (DHT) | < 0,08 % max (20 Hz - 20 kHz), typique < 0,007 % à 1 kHz |
| Réponse en fréquence | ±0,2 dB (2 Hz - 50 kHz), -1 dB à 1 Hz et 100 kHz |
| Rapport signal/bruit | -110 dB (pondéré A), -100 dB (CCIR) |
| Gain de l'amplificateur | 28,3 (1 V en entrée donne 100 W sur 8 Ω) |
| Impédance d'entrée | 22 kΩ en parallèle avec 180 pF |
| Impédance de sortie | 50 mΩ (20 Hz), 120 mΩ (20 kHz) |
| Nombre de canaux | 7 canaux |
| Entrées | 7 x RCA (phono), 7 x XLR (symétrique), 1 x déclencheur 12 V (jack 3,5 mm) |
| Sorties haut-parleurs | 7 paires de bornes (bi-câblage possible) |
| Fonctions principales | Amplification multicanal, bi-amplification, réglage de gain (A/B/C) |
| Entretien et nettoyage | Débrancher l'appareil avant nettoyage. Utiliser un chiffon doux et humide. Ne pas utiliser de solvants. |
| Sécurité | Ne pas exposer à la pluie ou à l'humidité. Ne pas ouvrir le boîtier. Contacter un technicien qualifié pour toute réparation. |
| Pièces détachées et réparabilité | Les pièces internes ne sont pas réparables par l'utilisateur. Contacter un revendeur Arcam agréé. |
| Informations générales | Politique d'amélioration continue : spécifications susceptibles de modifications sans préavis. |
FOIRE AUX QUESTIONS - DIVA P1000 ARCAM
Questions des utilisateurs sur DIVA P1000 ARCAM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Amplificateur audio au format PDF gratuitement ! Retrouvez votre notice DIVA P1000 - ARCAM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DIVA P1000 de la marque ARCAM.
MODE D'EMPLOI DIVA P1000 ARCAM

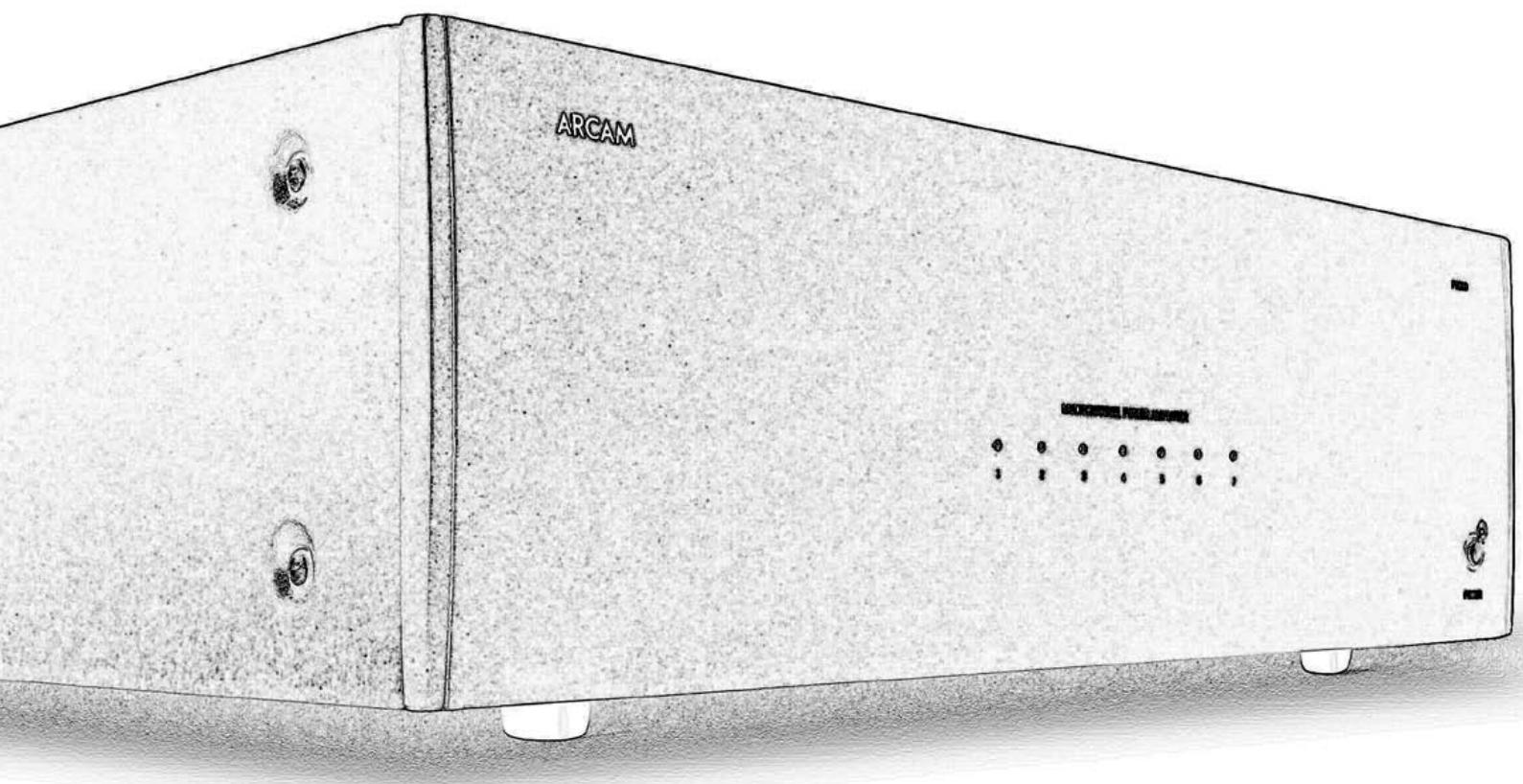

Amplificateur de puissance P1000 Arcam
Attention
RISQUE DE CHOC ELECTRIQUE NE PAS OUVIRN
ATTENTION : afin de réduire les risques de choc électrique, n'ouvre pas le boîtier de l'appareil. Les pièces internes ne sont pas réparables par l'utilisateur. Pour tout problème matériel, contactez des techniciens qualifiés.
ATTENTION : afin de réduire les risques de choc électrique et d'incendie, veillez à ne pas exposer cet appareil à la pluie et à l'humidité.
Le triangle dans lequel figure un symbole d'éclair alerte l'utilisateur de l'existence dans le boîtier de l'appareil d'une tension dangereuse non isolée et suffisamment importante pour représenter un risque de choc électrique.
Le triangle dans lequel figure un point d'exclamation alerte l'utilisateur de l'existence d'instructions de fonctionnement et de maintenance (réparation) importantes dans la documentation accompagnant le produit.
ATTENTION : au Canada et aux États-Unis, afin de réduire tout choc électrique, faites correspondre la broche la plus grosse de la prise à la fente la plus large de la fiche et insérez entièrement la prise dans la fiche
Instructions de sécurité importantes
Cet appareil a été créé et fabriqué conformément aux normes de qualité et de sécurité les plus strictes. Vous devez cependant observer les précautions suivantes lors de son installation et de son utilisation :
1. Avertissements et consignes
Il est impératif de lire les consignes de sécurité et d'utilisation avant de mettre cet appareil en marche. Conservez ce manuel pour pouvoir vous y référer par la suite et respectez scrupuleusement les avertissements figurant dans ce manuel ou sur l'appareil lui-même.
2. Eau et humidité
L'installation d'un appareil électrique à proximité d'une source d'eau présente de sérieux risques. N'utilise pas l'appareil à proximité d'un point d'eau, par exemple près d'une baignoire, d'un lavabo, d'un évier, dans une cave humide ou à côté d'une piscine.
3. Chute d'objets ou infiltration de liquides
Veillez à ne pas laisser tomber d'objets ni couler de liquides à travers les ouvertures de l'appareil et ne placez pas d'objet contenant du liquide sur l'appareil.
4. Ventilation
Évitez de placer l'appareil sur un lit, un canapé, un tapis ou une surface similaire instable ou dans une bibliothèque ou un meuble fermé. Ceci risquerait de nuir à la ventilation du système. Pour permettre une ventilation appropriée, il est conseillé de prévoir un espace minimum de 5 cm de chaque côté et au-dessus de l'appareil.
5. Exposition à la chaleur
Ne placez pas l'appareil à proximité d'une flamme nue ou de tout dispositif produit de la chaleur (radiateur, poêle ou autre). Cette règle s'applique également aux autres amplificateurs.
6. Conditions climatiques
L'appareil est donc conçu pour fonctionner dans des climats modérés.
7. Étagères et supports
Utilisez uniquement des étagères ou des supports pour appareils audio. Si l'appareil est monté sur un système portatif, déplacez-le avec précaution afin d'éviter tout risque de chute.
8. Entretien
Mettez l'appareil hors-tension avant de le nettoyer. Pour l'entretien, utilisez uniquement un chiffon doux, humide et non pelucheux. N'utilisez pas de diluant pour peinture ni de solvant chimique.
L'emploi d'aérosols ou de produits de nettoyage pour meubles est déconseillé, car le passage d'un chiffon humide risquerait de laisser des marques blanches indélébiles.
9. Alimentation secteur
Branchez l'appareil uniquement sur une alimentation secteur du type mentionné dans le manuel d'utilisation ou indiqué sur l'appareil lui-même.
Utilisez principalement l'interrupteur situé à l'arrière de l'appareil pour l'isoler de l'alimentation électrique générale. L'appareil doit par conséquent être installé de façon à pouvoir accéder facilement à l'interrupteur.
Il s'agit d'un dispositif de classe 1 qui doit être relié à la terre.
10. Protection des câbles secteur
Veillez à ce que les câbles d'alimentation ne se trouvent pas dans un lieu de passage ou bloqués par d'autres objets. Cette règle s'applique plus particulièrement aux prises et câbles d'alimentation et à leurs points de sortie de l'appareil.
11. Mise à la terre
Assurez-vous que l'appareil est correctement mis à la terre.
12. Câbles haute tension
Évitez de monter l'antenne extérieure de l'appareil à proximité de câbles haute tension.
13. Périodes de non-utilisation
Si l'appareil possède une fonction de mise en veille, un courant faible continue de circuler lorsqu'il sera réglé sur ce mode. Débranchez le câble secteur de la prise murale si l'appareil doit rester inutilisé pendant une période prolongée.
14. Odeur suspecte
Arrêtez et débranchez immédiatement l'appareil en cas d'émission de fumée ou d'odeur anormale. Contactez immédiatement votre revendeur.
15. Réparation
N'essayez jamais d'effectuer d'autres opérations que celles mentionnées dans ce manuel. Toute autre intervention doit être effectuée par des techniciens qualifiés.
16. Entretien par des techniciens qualifiés
L'appareil doit être entretenu par des techniciens qualifiés lorsque :
A. la prise ou le câble d'alimentation a été endommagé, B. des objets sont tombés ou du liquide a coulé dans l'appareil, C. l'appareil a été exposé à la pluie, D. l'appareil présente des dysfonctionnements, E. l'appareil est tombé ou l'enceinte a été endommagée.
Respect des consignes de sécurité
Cet appareil a été créé pour répondre à la norme internationale de sécurité électrique EN60065.
Utilisation de ce manuel
Ce manuel a été conçu pour vous donner toutes les informations nécessaires pour installer, connecter, mettre en place et utiliser l'amplificateur de puissance multicanaux Arcam FMJ P1000.
Il se peut que le P1000 ait été installé et mis en place dans le cadre de votre installation Hi-Fi ou home cinema par un revendeur Arcam agréé. Dans ce cas, vous pouvez souhaiter passer les sections de ce manuel qui traitent de l'installation et de la mise en place de l'unité. Utilisez le Sommaire pour vous guider vers les sections qui vous intéressent.
Sécurité
Les consignes de sécurité sont énoncées sur la page suivante de ce manuel.
Il s'agit dans de nombreux cas de précautions logiques mais, pour votre propre sécurité et pour être sûr de ne pas endommager l'unité, nous vous recommandons fortement de les suivre.
Cet appareil est un produit de classe 1 qui requiert une connexion à la terre.
Table des matières
Consignes de sécurité F-2
Utilisation de ce manuel. F-3
Première utilisation de votre P1000............ F-4
Introduction. F-4
Installation des haut-parleurs. F-4
Cables.. F-4
Fonctionnement de votre P1000. F-5
Alimentation électrique. F-5
Installation de l'appareil. F-6
Connexion à un préamplificateur. F-6
Branchement des haut-parleurs. F-7
Définition du gain de l'amplificateur......... F-8
Indicateurs de statut d'erreur. F-10
Spécifications techniques. F-11
Politique d'amélioration continue. F-11
Interférences radio. F-11
Garantie. F-12
Garantie internationale. F-12
Enregistrement sur Internet. F-12
Première utilisation de votre P1000
L'amplificateur de puissance multicanal P1000 répond aux normes de conception et de haute qualité standard d'Arcam. Cet amplificateur haute performance fournit jusqu'à 135 W par canal. Outre l'amplification Home Cinema multicanal de qualité supérieure, cet appareil offre également des performances stéréo exceptionnelles grâce à l'utilisation de sources à deux canaux. Le P1000 est le partenaire idéal du préamplificateur-processeur Arcam DiVA AVP700.
Tous les modules internes de l'amplificateur P1000 sont identiques, de sorte que chaque canal d'amplification offre les mêmes performances. Le P1000 dispose de prises phono d'entrée et de sortie pour la transmission du signal sur chaque canal, afin de transférer ce signal vers des amplificateurs de puissance supplémentaires éventuels, d'alimenter les haut-parleurs situés dans d'autres pièces ou de biamplifier un canal. Si vous utilisez, par exemple, l'amplificateur de puissance P1100 pour alimenter un système Surround à cinq canaux, les deux modules libres (Surround arrière gauche et Surround arrière droit) peuvent être utilisés conjointement avec les modules principaux (avant gauche et avant droit) afin de biamplifier les haut-parleurs avant gauche et droit appropriés.
Profitez au fil des années du confort Home Cinema exceptionnel de l'amplificateur P1000 !

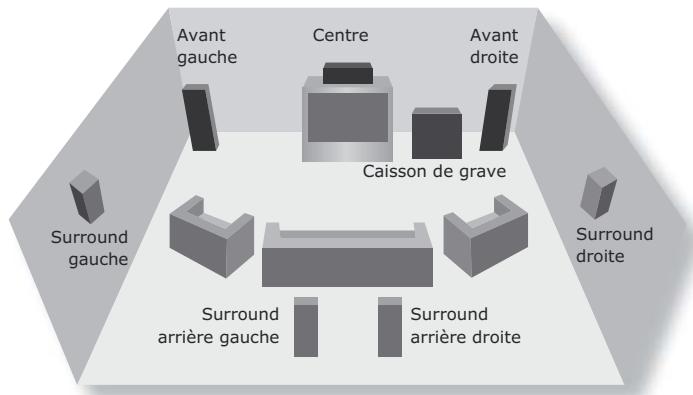

Installation des haut-parleurs
Le P1000 permet de connecter jusqu'à sept haut-parleurs. Tous les haut-parleurs, à l'exception du caisson de basses, doivent être placés autour de votre position d'écoute ou de visionnement normal (voir schéma). Le caisson de basses peut être placé à un endroit quelconque de la pièce. Il est toutefois conseillé de le changer de place jusqu'à atteindre une qualité de son optimale.
Placez les haut-parleurs avant gauche et droit de façon à procurer une belle image stéréo pour une reproduction musicale normale. Si vous les placez trop près les uns des autres, l'espace s'en trouve trop réduit. À l'inverse, si vous les éloignez trop les uns des autres, l'image stéréo semble compter un grand trou en son milieu et est coupée en deux.
Le haut-parleur central permet une reproduction plus réaliste des dialogues et des sons centraux. Il offre en outre une imagerie plus étendue et de meilleure qualité pour les effets stéréo et les fonds sonores du Home Cinema. Preservez à tout prix la qualité de votre haut-parleur central, car tous les dialogues d'un système Home Cinema sont retransmis par ce haut-parleur.
Les haut-parleurs Surround gauche et droit reproduisent le son et les effets ambiants présents dans un système Home Cinema multicanal.
Les haut-parleurs Surround arrière gauche et droit permettent d'ajouter un effet de profondeur supplémentaire, de créer une ambiance plus spacieuse et de garantir une meilleure localisation du son.
Le caisson de basses améliore les performances des graves de votre système. Il s'avère particulièrement utile pour la reproduction d'effets cinématographiques spéciaux, notamment lorsqu'un canal LFE (Effets Basses Fréquences) est disponible, ainsi que plusieurs disques codés DTS Digital Surround.
Il est recommandé d'utiliser des câbles vidéo numériques et analogiques blindés de qualité supérieure, afin de ne pas ALTERER la qualité visuelle et sonore du système. De même, employez uniquement des câbles conçus pour ce genre d'application. L'utilisation de câbles inadéquats et possédant des caractéristiques d'impédance différentes risque de nuir aux performances de votre système (veillez par exemple à ne pas utiliser des câbles audio pour le transport de signaux vidéo). Utilisez des câbles de haut-parleurs aussi courts que possible. Les paires de câbles (câbles reliés aux haut-parleurs avant gauche et droit, par exemple) doivent néanmoins être de même longueur.
Il est conseillé d'éloigner les câbles de branchement, de haut-parleurs et d'alimentation électrique les uns des autres afin de réduire au maximum le risque d'interférences.
En cas de doute sur le choix des câbles à utiliser, veuillez contacter votre revendeur ou votre installateur.
Fonctionnement de votre P1000
ARCAM
P1000
POWER
Alimentation électrique
Le panneau avant du P1000 ne présente qu'un seul bouton de contrôle : l'interrupteur de mise sous/ hors tension, situé dans l'angle inférieur droit.
Il permet d'allumer et d'éteindre le P1000. Pour permettre l'appareil hors tension, utilisez l'interrupteur situé sur le panneau arrière. À l'inverse, si le P1000 ne s'allume pas lorsque vous appuyez sur l'interrupteur du panneau avant, assurez-vous que l'interrupteur du panneau arrière se trouve en position de marche.
Mise sous tension
Il est conseillé de mettre sous tension l'amplificateur ou contrôleur avant d'allumer le P1000, afin de réduire le risque de transmission de bruit à l'amplificateur de puissance.
Mise hors tension
Éteignez tout d'abord le P1000, puis le préamplificateur ou le contrôleur.
Voyants d'état des canaux
Chaque canal d'amplification de l'amplificateur P1000 possède son propre voyant lumineux.
Lors de la mise sous tension, les voyants passent du orange au vert pour indiquer le changement d'état (de l'initialisation à l'état actif). Tous les voyants s'éteignent lors de la mise en veille.
Si les voyants lumineux ne suivent pas cet ordre lors de la mise sous tension de l'amplificateur P1000 ou s'ils présentent un comportement anormal pendant son utilisation, consultez le tableau situé à la page 10 pour essayer d'identifier le problème.
Installation de l'appareil
Placez l'amplificateur sur une surface plane et fermée. Évitez de l'exposer directement aux rayons du soleil ou de le placer à proximité d'une source de chaleur ou d'humidité. Ne posez pas l'appareil sur un autre amplificateur de puissance ou toute autre source de chaleur. Assurez-vous que l'appareil est suffisamment ventilé. Si vous l'installez dans un espace clos, tel qu'une bibliothèque, une baie d'équipement ou un meuble, veillez à laisser un espace suffisant pour la circulation correcte de l'air dans l'appareil (nécessaire à son refroidissement). Une ventilation incorrecte risque de provoquer la surchauffe du P1000 et sa mise hors tension automatique. Lors du fonctionnement normal de l'amplificateur, sa température augmente. Vérifiez que la baie d'équipement ou le support est suffisamment résistant pour supporter le poids du P1000.

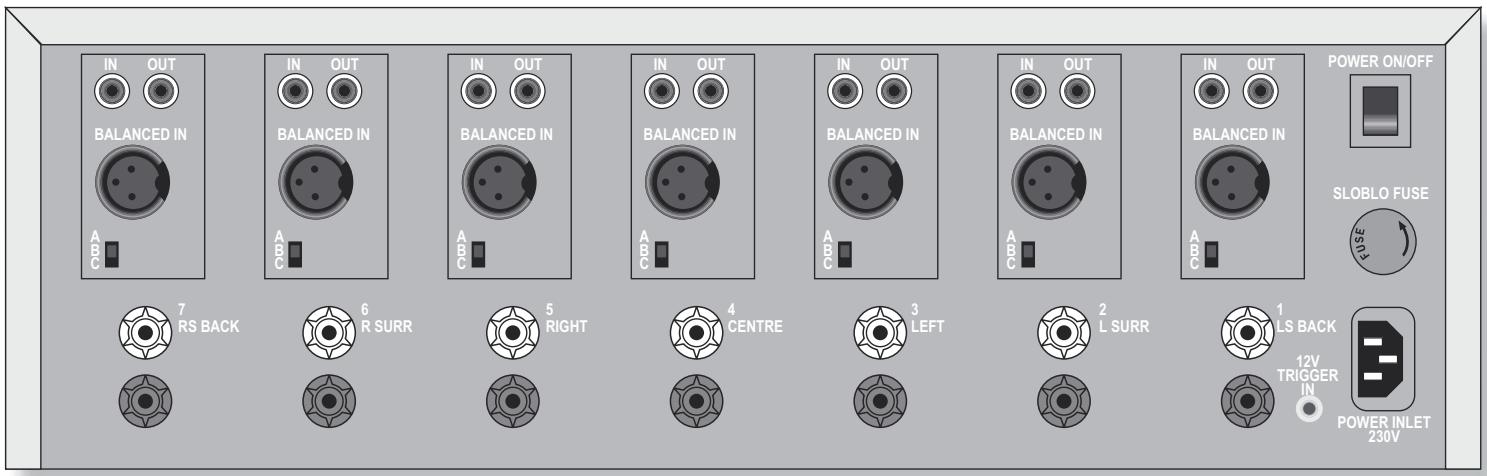

Connexion à un préamplificateur
Deux types de connexion sont disponibles pour la réception des signaux depuis votre préamplificateur. Le type de connexion approprié dépend de la configuration matérielle adoptée.
- Si les câbles à utiliser pour relier votre préamplificateur au P1000 sont inférieurs à 3 m, il est conseillé de brancher le préamplificateur sur les prises phono du P1000.
- Si les câbles mesurent 3 m ou plus et si le préamplificateur dispose de sorties symétriques, il est conseillé de le brancher sur ces dernières au lieu des prises phono. Ces connexions permettent également d'améliorer les performances générales du système dans un environnement électrique bruyant.
Bien que vous puissiez parfaitement mélanger connexions symétriques et connexions phono entre votre préamplificateur et le P1000 (selon vos besoins), ne branchez pas les deux entrées (symétrique et phono) sur un même canal.
Recommandations générales pour le branchement
Les sorties de votre préamplificateur doivent être connectées aux entrées AUDIO IN du P1000. Il est particulièrement utile de connecter la sortie du préamplificateur d'un canal spécifique à l'entrée de ce canal sur le P1000. Connectez par exemple la sortie Surround gauche de votre préamplificateur à l'entrée du canal Surround gauche du P1000. Cette technique n'améliore pas spécialement les performances générales du système, mais elle simplifie considérablement les connexions.
Si vous souhaitez utiliser deux modules afin de biomplicifier une paire de haut-parleurs ou de biomplicifier un autre amplificateur de puissance, captez le signal de ce canal (via la prise phono AUDIO OUT de ce même canal) et transférez-le à un ou plusieurs modules supplémentaires. Le signal est ensuite transmis au premier et au second modules, de façon à ce que les deux modules puissent biomplicifier le haut-parleur. Pour plus d'informations, reportez-vous à la section Biomplicification, page 8. Notez que ce type de biomplicification requiert l'utilisation de connexions phono entre votre préamplificateur et le P1000.
Entrée du déclencheur 12 v
Si vous préamplificateur fournit une sortie pour le déclencheur 12V, vous pouvez la connecter à la prise d'entrée du déclencheur 12V via une prise jack de 3,5 mm. Ce branchement permet de mettre le P1000 sous tension à distance, depuis le préamplificateur.
Notez que l'entrée du déclencheur est uniquement active lorsque l'interrupteur d'alimentation électrique situé sur le panneau arrière est en position de marche.
La mise sous tension de 12 V nécessite une prise jack mono de 3,5 mm, branchée comme suit :
Corps : mise à la terre Extrémité : active
Techniques de câblage
Il existe trois techniques de câblage différentes que vous pouvez utiliser pour relier votre P1000 aux haut-parleurs. Le choix dépend principalement de la prise en charge de vos haut-parleurs.
Monocâblage
Le monocâblage est le système de câblage traditionnel, consistant à relier un seul câble par canal entre l'amplificateur et le haut-parleur.
Le bicâblage permet de relier deux câbles distincts entre l'amplificateur et chaque haut-parleur, l'un transmettant les signaux basses fréquences et l'autre les signaux hautes fréquences. Tout amplificateur peut prendre en charge le bicâblage, mais il n'est pris en charge par les haut-parleurs que si des bornes de connexion distinctes sont fournies pour les deux câbles (le haut-parleur doit disposer de deux paires de bornes à l'arrière, l'une signalée par la mention HF ou High Frequency et l'autre signalée par la mention LF ou Low Frequency). Le bicâblage permet d'améliorer le son de votre système en répartissant les courants des signaux basses et hautes fréquences entre des câbles de haut-parleurs distincts. Il évite ainsi les distorsions générées par l'interaction de courants différents à l'intérieur d'un même câble, comme cela se produit fréquemment dans les systèmes à câblage classique. Notez que certains haut-parleurs disposent de trois paires de bornes à l'arrière, étendant ainsi le principe de bicâblage au tricâblage.
Avant de commencer
Avant de brancher les haut-parleurs, assurez-vous que le P1000 est hors tension et déconnecté de l'alimentation électrique afin d'éviter d'endommager à la fois les haut-parleurs et l'amplificateur.
Vouloir améliorer les performances de votre système en étendant le principe de séparation des signaux afin d'utiliser une amplification distincte pour les conducteurs basse et haute fréquence de chaque haut-parleur. Deux amplificateurs sont nécessaires pour cette configuration.
Monocâblage
Les bornes de haut-parleurs d'un canal spécifique sont clairement signalées à l'arrêté du P1000. Pour chaque canal, reliez la borne positive de la connexion du haut-parleur du P1000 pour ce canal (signalée en rouge par le signe +) à la borne positive de votre haut-parleur pour ce canal (reliez par exemple la borne positive du canal central du P1000 au canal positif de votre haut-parleur central). De même, reliez la borne négative de l'amplificateur (signalée en noir par le signe -) à la borne négative du haut-parleur. Si votre haut-parleur prend en charge le bicâblage (c'est-à-dire si vous utilisez plus d'un jeu de bornes de connexion), mais si vous ne souhaitez pas avoir recours au bicâblage, reliez le P1000 aux bornes signalées par la mention LF ou Low Frequency. Une bande métallique située sur les haut-parleurs permet de connecter les bornes basse fréquence aux bornes haute fréquence. Cette bande ne doit pas être retirée d'un système à monocâblage.
Suivez les instructions indiquées ci-dessus pour chaque haut-parleur de votre système, en veillant à ce que les haut-parleurs soient connectés à la sortie correcte du P1000. Il n'est pas nécessaire de connecter les haut-parleurs à tous les canaux du P1000. Cela n'a par exemple aucune importance si vous ne disposez pas de haut-parleur central.
Monocâblage du P1000 (un seul canal affiché pour des raisons de clarté)
Bicâblage
Le bicâblage est effectué de façon similaire au monocâblage, à la différence qu'une paire de cables est utilisée pour relier la borne positive de l'amplificateur au haut-parleur. L'un des cables doit être relié à la borne positive inférieure sur les haut-parleurs Alto et l'autre cable à la borne positive supérieure. Les bornes négatives doivent être connectées de façon similaire. La bande métallique de connexion des haut-parleurs, reliant les bornes inférieures aux bornes supérieures, doit être retirée pour le bicâblage.
Bicâblage du P1000 (un seul canal affiché pour des raisons de clarté)
Biamplification
La biamplification requiert l'utilisation de deux amplificateurs : le premier permet d'alimenter les haut-parleurs des aigus, et le second est utilisé pour les basses fréquences (graves).
Pour ce qui est des câbles, la biamplification ressemble considérablement au bicâblage. Reliez les bornes de haut-parleurs d'un module (canal) à une paire de bornes de votre haut-parleur. Reliez un autre module (ou l'un des canaux d'un amplificateur de puissance distinct) à l'autre paire de bornes du haut-parleur, de façon à ce que deux canaux de l'amplificateur soient connectés à ce haut-parleur, à savoir : un premier canal pour les basses fréquences et un second pour les hautes fréquences. Les bornes (supérieures) des aigus de votre haut-parleur doivent être reliées aux bornes de haut-parleurs du module de l'amplificateur (canal) utilisé pour les hautes fréquences. Les bornes (inférieures) des graves de votre haut-parleur doivent être reliées aux bornes de haut-parleurs de l'amplificateur ou du module (canal) utilisé pour les basses fréquences. La bande métallique des haut-parleurs reliant les bornes inférieures aux bornes supérieures doit être retirée afin d'éviter d'endommager les deux amplificateurs.
Biamplification du P1000 (deux modules de l'amplificateur pour un seul canal).
Remarques sur le branchement des haut-parleurs
N'effectuez aucun branchement sur l'amplificateur si ce dernier est mis sous tension ou relié au secteur. Assurez-vous toujours que le réglage du volume de votre préamplificateur est à son minimum avant de procéder aux branchements. Avant de mettre le P1000 sous tension pour la première fois après le branchement des haut-parleurs, vérifiez soigneusement toutes les connexions. Assurez-vous qu'aucun câble nu ou autre câble n'entre en contact avec l'amplificateur (ce qui risquerait de produire des court-circuits) et que vous avez connecté la borne positive (+) à la borne positive correspondante et la borne négative (-) à la borne négative correspondante. Après le branchement, régalez le volume de votre préamplificateur au minimum avant de mettre le P1000 sous tension. Mettez le ou les amplificateurs sous tension, sélectionnez un signal source, puis augmentez progressivement le volume jusqu'au niveau d'écoute désiré. Si vous n'êtes pas sûr du type de connexion requis par votre système ou pour en savoir plus sur le bicâblage ou la biamplification, veuillez contacter le distributeur Arcam le plus proche de chez vous, qui vous aidera avec plaisir.
Définition du gain de l'amplificateur
Vouvez que pier de marque d'interrupteur situé à proximité des bornes de haut-parleurs pour chaque canal à l'arrière du produit. Cet interrupteur permet de définir le gain de l'amplificateur : déplacez les curseurs en position A, B ou C, selon la valeur de gain désirée.
Position A: le gain du P1000 est défini sur 31,5 dB, qui correspond au gain habituel utilisé pour les amplificateurs Arcam. Sélectionnez ce réglage si le P1000 doit être utilisé seul ou conjointement avec d'autres amplificateurs Arcam. Position B: le gain du P1000 est défini sur 29 dB, qui correspond au gain utilisé pour les amplificateurs compatibles THXTM. Sélectionnez ce réglage si le P1000 doit être utilisé avec d'autres amplificateurs ayant une valeur de gain THXTM, tels que l'amplificateur Arcam P1100. Notez que l'amplificateur de puissance P7 n'est pas un produit de type THXTM. Position C: le gain du P1000 est défini sur 26 dB. Sélectionnez ce réglage si le P1000 doit être utilisé avec d'autres amplificateurs ayant le même gain.
Bien que le gain de chaque canal puisse être défini séparément, il est rare de définir différents canaux sur différents gains. Il est fortement conseillé de définir tous les canaux de l'amplificateur sur le même réglage de gain.
Cordon secteur
Normalement, l'appareil est livré avec une fiche secteur moulée déjà montée sur le cordon. Si vous nevez, pour une raison quelconque, stérer la fiche, jetez-la immédiatement avec précaution. Son branchement sur une prise murale risquerait de provoquer une électrocution.
Vérifiez que la fiche fournie avec l'appareil correspond à votre prise secteur et que la tension secteur correspond au réglage (115 V ou 230 V) indiqué sur le panneau arrière de l'appareil.
Si vous tension secteur ou votre prise secteur est différente ou si vous avez besoin d'un nouveau cordon, contactez votre revendeur Arcam.
Branchement
Enoncez la fiche (prise IEC) du cordon secteur fourni dans la prise POWER INLET située à l'arrière de l'appareil. Vérifiez qu'elle est complètement enfoncée.
Introduisez la fiche située à l'autre extrémité du cordon dans votre prise murale.
Aucun voyant ne s'allume
Si aucun voyant du P1000 ne s'allume comme espéré, veuillez procéder aux vérifications suivantes :
Le câble d'alimentation est-il relié au P1000? La prise secteur sur laquelle il est branché est-elle sous tension ? Le fusible de la prise a-t-il fondu, ou un disjoncteur du circuit d'alimentation électrique a-t-il sauté? Le fusible situé sur le panneau arrière (au-dessus de l'arrivée de l'alimentation électrique) a-t-il fondu? Notez que le fusible doit être remplacé par un fusible de même type. En cas de besoin, n'hésitez pas à contacter votre revendeur. L'interrupteur d'alimentation situé sur le panneau arrière du P1000 est-il en position de marche ?
Voyant rouge/orange du panneau avant
Le tableau de la page 10 décrit les erreurs signalées par les différents voyants et offre quelques conseils pour résoudre les éventuels problèmes.
Aucun son n'est audible
Seldom son n'est audible sur voire P1000, veuillez procéder aux vérifications suivantes
Tous les voyants de canaux du panneau avant sont-ils verts ? Si les voyants sont d'une autre couleur, reportez-vous au tableau de la page 10, ou à la section antérieure si aucun voyant ne s'allume. L'entrée sélectionnée sur le préamplificateur est-elle correcte, et la source sélectionnée génère-t-elle de l'audio (lecture des disques, par exemple) ? Si possible, essayez de brancher le casque sur le préamplificateur afin de vérifier que l'audio est bien généré à ce stade. Si ce n'est pas le cas, il est probable que le problème se situe entre la source audio et votre préamplificateur. Le volume du préamplificateur est-il réglé sur un niveau raisonnable ? Le son du préamplificateur a-t-il été coupé ? Les connexions entre votre préamplificateur et le P11000 ont-elles été effectuées comme décrit antérieurement dans ce manuel ? Vérifiez également les branchements entre le P1000 et les haut-parleurs.
Le son est étouffé ou de mauvaise qualité
Si le son provenant de votre P1000 est déformé ou de mauvaise qualité (absence de graves, par exemple), veuillez générer aux vérifications suivantes :
Assurez-vous que tous les câbles (câbles de branchement et de haut-parleurs) ont été correctement connectés. Mettez le P1000 hors tension, retirez chaque câble du connecteur et branchez-le à nouveau. Remettez-le sous tension afin de vérifier si une amélioration de la qualité du son est perceptible. Vérifiez que vous avez sélectionné une taille de haut-parleurs adaptée à votre système, dans le menu de configuration du processeur ou préamplificateur. Le réglage des haut-parleurs sur une petite taille, par exemple, peut être à l'origine de l'absence de graves. Pour plus d'informations, reportez-vous au manuel de votre préamplificateur ou processeur.
Le son ne provient que de certains haut-parleurs
Si le son n'est émis que par certains haut-parleurs (qui fonctionnent normalement), veuillez procéder aux vérifications suivantes :
Tous les haut-parleurs du système sont-ils connectés au P1000 ? Avez-vous configuré votre préamplificateur de façon à inclure l'ensemble des haut-parleurs de votre système ? Pour plus d'informations, reportez-vous au manuel de votre préamplificateur ou processeur. Avez-vous sélectionné une source de son Surround approuviée et alimentant correctement le préamplificateur ? Pour les sources connectées de façon numérique au préamplificateur, vérifiez que la source émet des données multicanal. Certains lecteurs de DVD, par exemple, permettent de sélectionner le format de sortie et de spécifier si les données multicanal doivent être mixées au PCM (stéréo). Pour plus d'informations, reportez-vous au manuel de votre source. Assurez-vous que le disque lu est un enregistrement multicanal et que le processeur émet de l'audio multicanal. Vérifiez que l'équilibre sonore (balance) de votre haut-parleur est correct. Pour plus d'informations, reportez-vous au manuel de votre préamplificateur ou processeur. Tous les voyants de canaux du panneau avant sont-ils verts ? Si les voyants sont d'une autre couleur, reportez-vous au tableau de la page 10.
Un bruit de fond est perceptible à la sortie de l'amplificateur
Si l'un des haut-parleurs émet un bruit de fond, veuillez contacter un professionnel pour les vérifications suivantes :
Le bruit de fond provient-il d'une boucle de terre générée par une antenne (parabolique ou non) ou un câblage spécial (si l'antenne est déconnectée, le bruit de fond est-il toujours perceptible) ? Pour de plus amples informations, veuillez contacter votre revendeur ou le distributeur qui vous a fourni l'antenne. Assurez-vous que les câbles de branchement et de haut-parleurs ne sont pas emmêlés avec le câble secteur. ■ Essayez d'activer le commutateur de mise à la terre du préamplificateur ou processeur, si disponible (pour plus d'informations, reportez-vous au manuel de votre préamplificateur).
Consultez également la section Le son est étouffé ou de mauvaise qualité ci-dessus.
Des interférences se produisent avec la radio ou la télévision
Si vous observez des interférences avec la radio ou la télévision lorsque le P1000 est sous tension, mais que celles-ci disparaisent lorsque l'amplificateur est mis hors tension, assurez-vous que le câble de l'antenne (parabolique ou non) de votre téléviseur ou récepteur est éloigné de votre P1000 et de ses câbles, et que le câblage utilisé pour l'antenne est de haute qualité (blindé). La réorientation de l'antenne de réception peut améliorer la qualité de réception.
Si le problème persiste après vérification des éléments mentionnés ci-dessus, veuillez contacter votre revendeur.
Indicateurs de statut d'erreur
L'état des voyants décrits ci-dessous signale les erreurs suivantes :
| État duvoyant | Description | Action corrective sur l'amplificateur |
| Tous lesvoyants sont allumés en vert. | L'amplificateur fonctionne en toute normalité. | Aucune. |
| Levoyant d'alimentation électricasse allume en orange et lesvoyants de canaux sont éteints. | Une erreur de tension continue de décalage s'est produit. Elle peut être due à une tension de courant continu sur la sortie du préamplificateur alimentant le P1000 (voir la remarque ci-dessous). | Cette erreur doit être corrigée manuelle.Mettez le P1000 hors tension pendant au moins 30 secondes(à l'aide de l'interrupteur situé à l'arrête de l'appareil), puis remettez-le sous tension.Si le problème persiste ou si la tension continue de décalage n'a pas été corrugée, mettez le P1000 hors tension à l'aide de l'interrupteur situé à l'arrête de l'appareil, retirez les câbles de branchement (une fois le P1000 étèint), puis remettez-le sous tension. Le problème devrait être résolu. Si levoyant d'alimentation électricque s'allume toujours en orange, votre P1000 présente une défaillance. Mettez l'appareil hors tension et contactez votre revendeur. |
| Un ou plusieurs voyants de canaux clignotent en orange/vert. | Un court-circuit s'est produit. Lesvoyants clignotants signalement un court-circuit au niveau des canaux de l'amplificateur. | L'amplificateur coupe le son du canal victime du court-circuit. Une fois le problème résolu, l'amplificateur reprend son fonctionnement normal.Notez que l'audio doit être transmis vers le canal correspondant pour pouvoir détecter le court-circuit. Si vous coupez par exemple le son de la sortie utilisant votre préamplificateur, le problème apparaitra comme résolu. Il est fort probable néanmoins que l'erreur se reproduise dès que le son du préamplificateur sera coupé, à moins que vous corrigiez le problème en profondeur. |
| Un ou plusieurs voyants de canaux s'allument en orange. | Un problème de surchauffe est survenu sur le canal dont levoyant est allumé en orange. | L'amplificateur coupe le son du canal représentant l'erreur. L'amplificateur conserve cet état jusqu'àrrefroidissement complèt du canal. Si cette erreur se produit fréquemment, assurez-vous que l'amplificateur dispose d'une ventilation correcte et suffisante. |
Erreurs de tension continue de décalage
Une erreur de tension continue de décalage n'est pas un problème spécifique de l'amplificateur, mais un mécanisme de protection des haut-parleurs. Si l'amplificateur est alimenté par une tension en courant continu (au lieu du courant secteur normal) pendant une durée prolongée, les bobines des haut-parleurs connectés risquent de griller (ou dans des cas extrêmes, de prendre feu). Le P1000 peut détecter cet état et couper l'alimentation des haut-parleurs.
Les erreurs de tension continue de décalage peuvent se produire dans toutes les configurations, notamment si un tuner ou un récepteur satellite est connecté. Si l'erreur se produit fréquemment ou de façon prévisible, veuillez contacter votre revendeur.
| Toutes les mesures s'entendant avec une alimentation principale de 230V/50Hz Puisance continue en sortie | |
| Tous les canaux en fonction, 20Hz-20kHz, 8Ω | 135W par canal; 945W total |
| Tous les canaux en fonction, 20Hz-20kHz, 4Ω | 210W par canal; 1,47kW total |
| Un ou deux canaux en fonction à 1kHz, 8Ω | 190W par canal |
| Un ou deux canaux en fonction à 1kHz, 4Ω | 305W par canal |
| Un ou deux canaux en fonction à 1kHz, 3,2Ω | 325W par canal |
| Capacité de courant de créée en sortie | |
| ±25A par canal | |
| Distorsion harmonique totale | |
| A tout niveau jusqu'à la puissance nominale, dans 4 ou 8Ω | <0,08% maximum (20Hz-20kHz); en général <0,007% at 1kHz |
| Réponse en fréquence | |
| ±0,2dB (2Hz-50kHz) -1dB à 1Hz et 100kHz | |
| Souffle et bruit résiduel | |
| Alimentation totale de ref. | -110dB A pondérée; 100dB CCIR |
| Gain de l'amplificateur | |
| x 28,3 (une entrée 1V donne une sortie 100W/8Ω) | |
| Impédance d'entrée | |
| 22kΩ en parallèle avec 180pF | |
| Impédance de sortie | |
| 50mΩ à 20Hz, 1kHz 120mΩ à 20kHz | |
| Alimentation | |
| 100V, 115V ou 230VAC, 50/60Hz, 2,2kW maximum via une prise secteur IEC. Un système de courant alternatif avec passage par zéro élimine les courants d'appliements de 'transformateur' à la mise sous tension. | |
| Physique | |
| Dimensions : L430 x P450 x H180 mm Poids : 31kg (68 lb) net; 35kg (77 lb) emballe | |
| E&OE | |
Politique d'amélioration continue
Arcam a une politique d'amélioration continue de ses produits. Cela signifie que les schémas et spécifications sont susceptibles de modifications sans préavis.
REMARQUE : toutes les valeurs des spécifications sont générales sauf mention contraire.
Interférences radio
Le P1000 est un système audio conçu dans le respect de normes de compatibilité électromagnétiques très strictes.
L'appareil peut émettre des ondes RF (radio fréquence). Dans certains cas, cela peut provoquer des interférences avec la réception des ondes radio FM et AM. Si cela se produit, éloignez le P1000 et ses câbles de connexion le plus possible du tuner et de ses antennes. Vous pouvez également réduire les interférences en raccordant le P1000 et le tuner à des prises d'alimentation différentes.
Pays de la CE - Ces produits ont été conçus pour répondre à la directive 89/336/CE.
États-Unis - Ces produits sont conformes aux exigences FCC.
Garantie internationale
Cette garantie vous autorise à faire réparer gratuitement votre appareil chez un distributeur Arcam agréé durant les deux premières années suivant l'achat, à condition que l'appareil ait à l'origine été acheté chez un revendeur ou un distributeur Arcam. Arcam ne peut engager sa responsabilité en cas de défauts découlant d'un accident, d'une mauvaise utilisation, d'une utilisation intensive, d'une usure normale, d'une négligence, d'un réglage ou d'une réparation non autorisés. Arcam ne peut en outre engager sa responsabilité pour tout dommage ou toute perte survenant pendant le transport du matériel sous garantie.
La garantie couvre le coût des pièces et de la main-d'œuvre pendant les deux ans suivant la date d'achat. Après deux ans, ces frais incombent au client. La garantie ne couvre en aucun cas les frais de transport.
Réclamations au titre de la garantie
L'appareil doit être renvoyé dans son emballage d'origine au revendeur auprès duquel il a été acheté ou au distributeur Arcam dans le pays de résidence du client. Il doit être expédie en port payé par l'intermédiaire d'un transporteur fiable, et non par la poste. Aucune responsabilité n'est acceptée pendant le transport de cet équipement au titre de la garantie; en outre, il est conseillé aux clients de prendre les assurances nécessaires contre les pertes et dommages subis lorsque l'appareil est en transit.
Pour tout renseignement complémentaire, veuillez contacter le service clientèle Arcam à l'adresse suivante :
En cas de problème, veuillez contacter en premier lieu votre revendeur. Si votre revendeur ne peut répondre à votre demande pour ce produit Arcam ou tout autre produit Arcam, veuillez contacter le Service client d'Arcam où nous ferons de notre dernier pour vous aider.
Enregistrement sur internet
Voupez enregistrer votre produit Arcam à l'adresse suivante: www.arcam.co.uk
