FMJ P7 - Amplificateur audio ARCAM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de puissance multicanaux
Marque	ARCAM
Modèle	FMJ P7
Nombre de canaux	7 canaux
Puissance de sortie (8 Ω, tous canaux)	150 W par canal (1,05 kW total)
Puissance de sortie (4 Ω, tous canaux)	230 W par canal (1,62 kW total)
Distorsion harmonique totale	<0,05% (20 Hz–20 kHz), typique <0,005% à 1 kHz
Réponse en fréquence	±0,2 dB (20 Hz–20 kHz), -1 dB à 1 Hz et 100 kHz
Rapport signal/bruit	-122 dB (20 Hz–20 kHz, non pondéré)
Impédance d'entrée	22 kΩ // 470 pF
Certification	THX Ultra2
Alimentation	100–230 V CA, 50/60 Hz, 3700 VA max
Consommation électrique	Jusqu'à 3700 VA (max)
Dimensions (L × P × H)	430 × 450 × 180 mm
Poids net	31 kg
Poids emballé	35 kg
Type de refroidissement	Ventilateur à vitesse variable
Entrées audio	7 entrées analogiques (RCA)
Sorties audio	7 sorties haut-parleurs (bornes à vis), 7 sorties ligne (RCA) pour bi-amplification
Déclencheur 12 V	Entrée Trigger 12 V (jack 3,5 mm)
Fonctions spéciales	Bi-câblage, bi-amplification, démarrage progressif (soft start), protection contre les courts-circuits, surchauffe et décalage CC
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon doux, humide et non pelucheux. Ne pas utiliser de solvants.
Sécurité	Appareil de classe I (nécessite mise à la terre). Risque de choc électrique - ne pas ouvrir. Éviter exposition à l'eau ou à l'humidité.
Garantie	2 ans pièces et main-d'œuvre (hors transport)

FOIRE AUX QUESTIONS - FMJ P7 ARCAM

Quelle est la puissance de l'ARCAM FMJ P7 par canal ?

Le FMJ P7 délivre 150 W par canal sous 8 Ω (tous canaux) et jusqu'à 230 W par canal sous 4 Ω.

Comment bi-câbler mes haut-parleurs avec le P7 ?

Pour bi-câbler, retirez les liaisons entre les bornes HF et LF de vos enceintes, puis connectez deux câbles depuis la même sortie ampli vers les paires HF et LF. Utilisez une paire de câbles par haut-parleur.

Le P7 est-il compatible avec les systèmes THX ?

Oui, le P7 est certifié THX Ultra2, ce qui lui permet de reproduire des bandes sonores THX Surround EX avec un processeur compatible.

Que faire si une LED rouge clignote sur le panneau avant ?

Une LED rouge clignotante indique une erreur de court-circuit sur le canal correspondant. L'amplificateur se met en protection. Coupez l'alimentation, vérifiez les connexions des haut-parleurs, puis rallumez après avoir corrigé le problème.

Comment utiliser l'entrée Trigger 12V ?

Connectez la sortie Trigger 12V de votre préampli à l'entrée 12V TRIGGER IN du P7 avec un câble jack 3,5 mm. Cela permet d'allumer/éteindre le P7 à distance. L'entrée n'est active que si le bouton d'alimentation central est enfoncé.

Quel est le poids de l'amplificateur FMJ P7 ?

L'appareil pèse 31 kg net et 35 kg emballé. Il est recommandé de le porter à deux personnes.

Puis-je bi-amplifier mes haut-parleurs avec le P7 ?

Oui, le P7 permet la bi-amplification en utilisant deux canaux pour un même haut-parleur. Connectez un canal au module HF et un autre au module LF de l'enceinte, après avoir retiré les liaisons. Utilisez les prises AUDIO OUT pour cascader le signal.

Comment nettoyer l'ARCAM FMJ P7 ?

Débranchez l'appareil du secteur avant tout nettoyage. Utilisez un chiffon doux, humide et non pelucheux. Évitez les solvants, aérosols ou produits ménagers.

Que signifie une LED orange clignotante ?

Une LED orange clignotante indique une surchauffe sur un canal. L'amplificateur met ce canal en sourdine et active le ventilateur à pleine vitesse. Une fois refroidi, le fonctionnement normal reprend.

L'ARCAM FMJ P7 est-il livré avec un cordon d'alimentation ?

Oui, l'appareil est fourni avec un cordon d'alimentation IEC haute intensité. Assurez-vous que la prise correspond à votre tension secteur (100V, 115V ou 230V).

MODE D'EMPLOI FMJ P7 ARCAM

Amplificateur de Puissance Multicanaux

Mehrkanal-Veränder

Utilisation de ce manuel

Ce manuel a été créé pour vous donner toutes les informations nécessaires pour installer, connecter, mettre en place et utiliser l'amplificateur de puissance multicanaux Arcam FMJ P7.

Il se peut que le P7 ait été installé et mis en place dans le cadre de votre installation Hi-Fi ou home cinema par un revendeur Arcam agréé. Dans ce cas, vous pouvez souhaiter passer les sections de ce manuel qui traitent de l'installation et de la mise en place de l'unité. Utilisez le Sommaire pour vous guider vers les sections qui vous intéressent.

Sécurité

Les consignes de sécurité sont énoncées sur la page suivante de ce manuel.

Il s'agit dans de nombreux cas de précautions logiques, mais, pour votre propre sécurité et pour être sûr de ne pas endommager l'unité, nous vous recommandons fortement de les suivre. Cet appareil est un produit de classe I qui requiert une connexion à la terre.

TABLE des matières

Utilisation de ce manuel. 15

Consignes de sécurité 16

Conseils de sécurité importants. 16

Conformité aux normes de sécurité 16

Préparation du P7. 17

Installation des haut-parleurs 17

Cables. 17

Installation 18

Positionnement de l'appareil 18

Raccordement à un préamplificateur. 18

Raccordement aux haut-parleurs. 19

Branchement à une source d'alimentation 19

Fonctionnement de votre P7 20

Schéma du panneau avant 20

Procédure de fonctionnement 20

Avant de commencer 21

Bicâblage de vos haut-parleurs 21

Bicâblage et bi-amplification des haut-parleurs 21

Bi-amplification de votre système............ 21

Dépannage 22

Indicateurs d'état d'erreur 23

Spécifications techniques 24

Garantie 25

Inscription en ligne 25

Attention

RISQUE DE CHOC ELECTRIQUE NE PAS OUVIRN

ATTENTION: Pour éviter tout risque de choc électrique, ne pas enlever le couvercle (ou le panneau arrière). Aucune intervention n'est possible pour l'utilisateur. Pour le service, voir un personnel qualifié.

AVERTISSEMENT: Pour éviter tout risque d'incendie ou de choc électrique, ne pas exposer l'appareil à la pluie ou à l'humidité.

Le symbole d'un éclair dans un triangle a pour objet d'avertir l'utilisateur de la présence à l'intérieur du boîtier de l'appareil de "tension électrique dangereuse" non-isolée et de force suffisante à constituer un risque de choc électrique.

Le point d'exclamation dans un triangle a pour objet d'avertir l'utilisateur de la présence de renseignements importants concernant l'utilisation et la maintenance (le service après vente) dans la documentation fournie.

avec le produit.

ATTENTION: Au Canada et aux États-Unis, pour éviter tout risque de choc électrique, alignez la lame large de la fiche secteur avec la fente large de la prise murale, puis enfoncez la fiche complètement.

Conseils de sécurité importants

Cet appareil a été conçu et fabriqué conformément aux normes de qualité et de sécurité les plus strictes. Vous devez cependant observer les précautions suivantes lors de son installation et de son utilisation.

I. Avertissements et consignes

Il est conseillé de lire les consignes de sécurité et d'utilisation avant de mettre cet appareil en marche. Conservez ce manuel pour pouvoir vous-y référer par la suite et respectez scrupuleusement les avertissements figurant dans ce manuel ou sur l'appareil lui-même.

2. Eau et humidité

L'installation d'un appareil électrique à proximité d'une source d'eau représente de sérieux risques. Il ne faut pas utiliser l'appareil à proximité d'un point d'eau : près d'une baignoire, d'un lavabo, d'un évier, dans une cave humide ou à côté d'une piscine, etc.

3. Chute d'objets ou infiltration de liquides

Veillez à ne pas laisser tomber d'objets ni faire couler de liquides à travers l'une des ouvertures du boîtier. Ne posez pas d'objet contenant du liquide sur l'appareil.

4. Ventilation

Évitez de placer l'appareil sur un lit, un canapé, un tapis ou une surface similaire instable, ou dans une bibliothèque ou un meuble fermé, ce qui risquerait d'empêcher une ventilation correcte. Pour permettre une ventilation appropriée, il est conseillé de prévoir au minimum un espace de 5 cm de chaque côté et au-dessus de l'appareil.

5. Exposition à la chaleur

Ne place pas l'appareil près d'une flamme nue ou d'un dispositif produisant de la chaleur, tel un radiateur, un poêle ou autre appareil (y compris les amplificateurs).

6. Conditions climatiques

L'appareil est conçu pour fonctionner dans des climats modérés.

7. Étagères et supports

Utilisez uniquement des étagères ou des supports pour appareils audio. Si l'appareil est posé sur un support mobile, déplacez celui-ci avec précaution, pour éviter tout risque de chute.

8. Nettoyage

Débranche l'appareil du secteur avant de le nettoyer.

Pour le nettoyage, utilisez un chiffon doux, humide et non peluché. N'utilisez pas de diluant pour peinture ou de solvant chimique.

L'emploi d'aérosols ou de produits de nettoyage pour meubles est déconseillé, car le passage d'un chiffon humide risquerait de laisser des marques blanches indélébiles.

9. Alimentation secteur

Branchez l'appareil uniquement sur une alimentation secteur du type mentionné dans le manuel d'utilisation ou indiqué sur l'appareil lui-même.

10. Protection des cordons secteur

Veillez à ce que les cordons secteur ne se trouvent pas dans un lieu de passage ou pincés par un objet quelconque. Prêtez particulièrement attention aux cordons et fiches secteur à leurs points de sortie de l'appareil.

Assurez-vous que l'appareil est correctement mis à la terre.

12. Cables haute tension

Évitez de monter une antenne extérieure à proximité de câbles haute tension.

I3. périodes de non-utilisation

Si l'appareil possède une fonction de mise en veille, un courant faible continue de circuler lorsqu'il est réglé sur ce mode. Débranchez le cordon secteur de la prise murale si l'appareil doit rester inutilisé pendant une période prolongée.

14. Odeur suspecte

Arrêtez et débranchez immédiatement l'appareil en cas de fumée ou d'odeur anormale. Contactez immédiatement votre revendeur.

15. Service

Ne tentez pas d'effectuer d'autres opérations que celles mentionnées dans ce manuel. Toute autre intervention doit être effectuée par un personnel qualifié.

16. Entretien par un personnel qualifié

L'appareil doit être entretenu par du personnel qualifié lorsque :

A. la fiche ou le cordon secteur a été endommagé, B. des objets sont tombés ou du liquide a coulé dans l'appareil, C. l'appareil a été exposé à la pluie, D. l'appareil ne semble pas fonctionner normalement ou présente des altérations dans son fonctionnement, E. l'appareil est tombé ou le boîtier a été endommagé.

17. Transport de l'unité

Cet amplificateur pèse 31 kg, il faut donc faire extrêmement attention lorsque vous soulevez ou déplacez l'unité. Nous conseillons de porter l'unité à deux personnes.

Conformite aux NORMES de securite

Cet article est conforme pour répondre à la norme internationale de sécurité électrique IEC 60065.

L'Amplificateur de puissance multicanaux P7 est construit selon les normes habituelles élevées de qualité et de fabrication d'Arcam. Il s'agit d'un amplificateur de puissance multicanaux haute performances, offrant 150 W par canal. Il est évidemment bien adapté à l'amplification multicanaux pour le home cinema et assure également des performances stéréo d'une qualité exceptionnelle avec des sources à deux canaux. Le P7 est le complément idéal du Préampli processeur FMJ AV8.

Chaque module d'amplificateur de puissance est identique et isolé électriquement des autres modules par des circuits opto-isolés qui assurent que chaque module amplificateur dispose de sa propre alimentation isolée. Cela permet à l'amplificateur d'assurer une excellente séparation des canaux et une très faible distorsion.

Le P7 dispose également de prises entrée et sortie phono pour que le signal soit transmis à chaque canal, afin d'assurer la transmission du signal à des amplificateurs d'alimentation supplémentaires pour des haut-parleurs situés dans d'autres pièces ou pour bi-amplifier l'un des haut-parleurs. Si le P7 est utilisé dans le cadre d'un système sonore surround à cinq canaux, les deux modules de rechange (« L surround rear » (surround arrière gauche) et « R surround rear » (surround arrière droit)) peuvent être utilisés conjointement avec les modules principaux (« L front » (avant gauche) et « R front » (avant droit)) pour bi-amplifier les haut-parleurs gauche et droit avant souhaités.

Le P7 peut facilement être utilisé avec divers types de haut-parleurs, y compris les haut-parleurs certifiés THX. Le fait d'avoir la certification THX signifie que le P7 a obtenu la spécification rigoureuse THX Ultra2, ce qui lui permet de reproduire des signaux THX Surround EX à partir de bandes sons Dolby Digital et DTS, lorsque le signal est émis à partir d'un processeur de type THX Surround EX, tel que le Arcam AV8.

L'installation personnalisée du P7 vers une salle d'écoute est un processus important qui requiert beaucoup d'attention à chaque étape. C'est la raison pour laquelle les informations d'installation sont très complètes et doivent être suivies à la lettre. Ce manuel a été écrit en partant du principe que l'installateur est habitué à installer des systèmes audio/video.

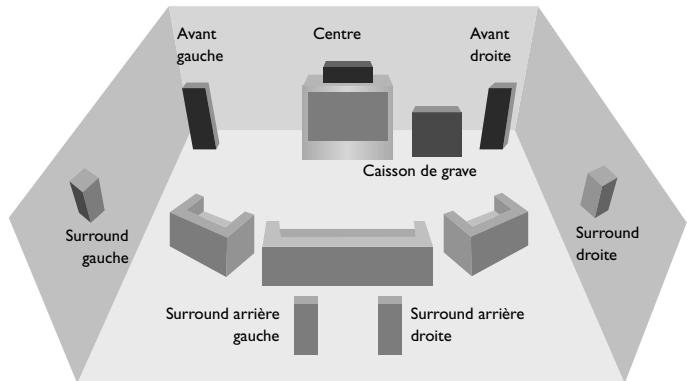

Installation des haut-parleurs

Le P7 peut être raccordé à un maximum de 7 haut-parleurs. Tous les haut-parleurs, à l'exception du caisson de grave, devraient être organisés autour de votre position de visualisation/écoute (voir le schéma). Le caisson de grave peut être placé à peu près partout et nous recommandons d'essayer diverses positions pour obtenir le meilleur résultat.

Placez les haut-parleurs avant gauche et droit de façon à obtenir une bonne image stéreo pour les reproductions musicales normales. S'ils sont placés trop près l'un de l'autre, l'image stéreo sera trop étriquée. Par ailleurs, s'ils sont placés trop loin l'un de l'autre, vous aurez l'impression que l'image stéreo a un trou important au milieu et qu'elle sera présentée en deux moitiés.

Le haut-parleur central permet une reproduction plus réaliste des dialogues et des sons centraux et permet également d'obtenir une image sonore plus large et plus nette pour les effets stéreo et les fonds sonores utilisés pour le home cinema. Soyez exigent sur la qualité de votre haut-parleur central car c'est lui qui reproduit l'ensemble des dialogues dans un système de home cinema.

Les haut-parleurs surround gauche et droit reproduisent les sons et effets d'ambiance présents dans un système home cinema multicanaux.

Les haut-parleurs surround arrière gauche et surround arrière droit sont utilisés pour ajouter de la profondeur, une ambiance plus spacieuse et la localisation des sons.

Un caisson de grave augmentera grandement les performances des graves de votre système. Cela s'avère utile pour reproduire les effets spéciaux cinématographiques, en particulier si vous disposez d'un canal dédié aux LFE (Low-Frequency Effects), par exemple avec des disques codés Dolby Digital ou DTS Digital Surround.

Nous vous recommandons d'utiliser des câbles analogiques isolés, numériques et vidéo de haute qualité car des câbles de qualité inférieure vont dégrader la qualité sonore et visuelle de votre système. N'utilisez que des câbles conçus pour cette application particulière car les autres câbles auront des caractéristiques d'impédance différentes qui dégraderont les performances de votre système. Il convient de réduire le plus possible la longueur des câbles des haut-parleurs et d'utiliser des fils à faible niveau de résistance pour l'ensemble du système afin d'assurer une transmission efficace et d'éviter des distorsions audibles.

Pour une représentation optimale de l'espace sonore, essayez de maintenir une longueur identique pour les câbles des haut-parleurs droit et gauche. Il vous est également conseillé d'acheminer les câbles de signaux, les câbles des haut-parleurs et les câbles d'alimentation principale écartés les uns des autres afin de réduire les interférences.

Contactez votre revendeur Arcam ou votre installateur pour plus de détails sur les câbles adaptations.

7. RS BACK

6. R SURR

5. R FRONT

4. CENTRE

3. L FRONT

2. L SURR

1. LS BACK

POWER INLET

50-60

-230V 3700 VA MAX

12V TRIGGER

Positionnement de l'appareil

Placer l'amplificateur sur une surface plane et fermée. Éviter de placer l'appareil à la lumière directe du soleil ou près des sources de chaleur ou d'humidité. Ne pas placer l'appareil au-dessus d'un amplificateur de puissance ou de toute autre source de chaleur. Assurer une ventilation adéquate.

Le P7 dispose d'un ventilateur à vitesse variable pour assurer le refroidissement. Si l'appareil est placé dans un espace clos, par exemple une bibliothèque, une étagère prévue pour l'équipement ou une armoire, assurez-vous qu'il y a suffisamment d'espace et de ventilation pour que l'air circule par les fentes de ventilation et refroidisse l'amplificateur. Une ventilation inadaptée peut provoquer l'arrêt du P7 en raison d'une surchauffe. L'amplificateur est donc censé être tiède au toucher pendant le fonctionnement normal. Vérifier que l'étagère ou le support sur lequel est posé l'appareil peut supporter son poids de 31kg.

Entrées AUDIO analogiques

Les sorties du préamplificateur doivent impérativement être connectées au module pour ce canal particulier, par exemple, connectez la sortie surround gauche au module qui alimente le haut-parleur surround gauche.

Tous les modules sont identiques. Toutefois, nous vous conseillons de réaliser les branchements correspondants aux étiquettes du panneau arrière car les modules de l'amplificateur sont mis en sourdine par paires. En raison du schéma du circuit d'alimentation du P7, vous devriez raccorder correctement le signal d'entrée et le haut-parleur au canal recommandé de ou l'image stéréo gauche/droite ne sera pas optimale.

Les sorties du préamplificateur doivent être raccordées aux entrées AUDIO IN du P7. Notez quel canal du préamplificateur est raccordé à quel module de l'amplificateur de puissance, de façon à pouvoir connecter le haut-parleur correct à ce module et à maintenir l'identité du canal correct.

Si vous souhaitez utiliser quatre modules pour bi-amplifier une paire de haut-parleurs, ou si vous voulez bi-amplifier à l'aide d'un autre amplificateur de puissance, vous devez prendre le signal pour ce canal et le diriger vers les modules supplémentaires à l'aide de la prise phono AUDIO OUT sur ce module. Le signal est ensuite transmis au premier module, mais également au second module de façon à ce que les deux modules puissent bi-amplifier le haut-parleur.

EntréeTrigger INPUT 12V

Si vous préampli fournir une sortie Trigger output 12V, il peut être raccordé à la prise 12V TRIGGER IN à l'aide d'une prise jack 3,5mm. Cela permet d'activer le P7 à distance du préampli.

Notez que l'entrée TRIGGER INPUT n'est active que lorsque le bouton d'alimentation central sur le panneau frontal est enfoncé.

Câblage de base des haut-parleurs (trois canaux omis pour des raisons de clarté)

Raccordement aux haut-parleurs

Les haut-parleurs doivent être connectés aux bornes de haut-parleurs, en fonction du signal d'entrée correct. En d'autres termes, le haut-parleur du canal Central doit être connecté au module qui fournit le signal du canal Central et ainsi de suite, pour tous les canaux.

Comme pour tous les branchements de haut-parleurs, vérifie que la polarité est respectée lors du raccordement des haut-parleurs (c'est-à-dire rouge (+) avec rouge; noir (-) avec noir).

Pour bi-câbler ou bi-amplifier vos haut-parleurs, reportez-vous à la section vers la fin de ce manuel contenant les schémas. Si vous n'êtes pas sûr de la façon dont il convient de connecter votre système, ou si vous avez besoin de conseil à propos de la bi-amplification, veuillez consulter votre revendeur Arcam.

CORDON d'alimentation

Normalement, l'appareil est fourni avec une prise de cordon d'alimentation moulée déjà ajustée sur le cordon. Si, pour quelles raisons que ce soit, la prise doit être retirée, il convient de la jeter immédiatement et de façon sécurisée, car elle risque de provoquer un choc électrique. Si vous avez besoin d'un nouveau cordon d'alimentation, adressez-vous à votre revendeur Arcam.

Mauvaise prise?

Vérifiez que la prise fournie avec l'appareil s'adapte à votre alimentation et que la tension d'alimentation correspond au réglage de tension (100V, 115V ou 230V) indiqué sur le panneau arrière de l'appareil.

Si la tension d'alimentation ou la prise principale est différente, consultez votre revendeur Arcam ou le support technique d'Arcam au [phone].

Raccordement au réseau

Introduisez la prise (prise de ligne IEC fort courant) du cable d'alimentation fournie avec l'appareil dans la prise POWER INLET à l'arrête de l'appareil. Assurez-vous qu'elle est bien enfoncée.

Le P7 a été conçu de façon à ce qu’il soit impossible d’y brancher un cable IEC de courant nominal standard (dont le courant nominal est insuffisant). Seuls les cables d'alimentation en courant haute tension peuvent être raccordés.

Placer la prise sur l'autre extrémité du câble dans la prise d'alimentation et mettre la prise sous tension.

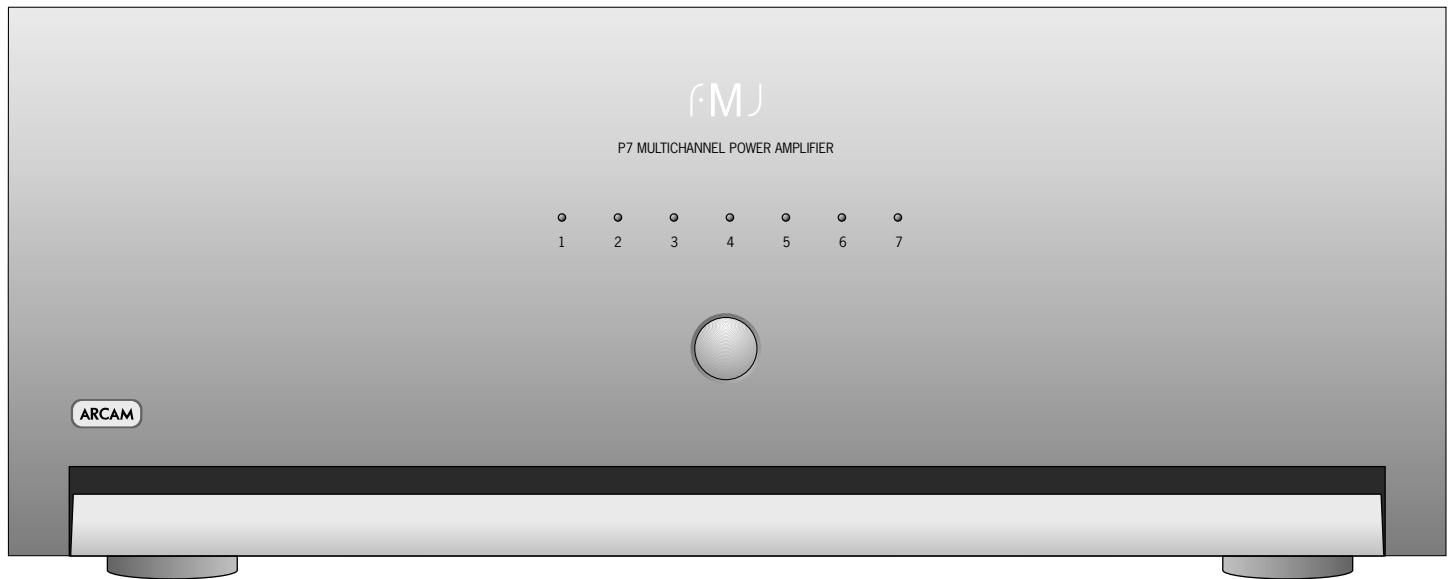

SCHEMA Du panneau avant

Le panneau avant du P7 présente une commande unique : un bouton on/off d'alimentation situé au centre.

Alimentation

Met l'appareil sous tension et hors tension. Notez que les modules sont tournés individuellement afin d'échelonner la surtension créée lors de la mise sous tension d'un amplificateur puissant (en d'autres termes, cela permet d'assurer un « départ en douceur »). Cela permit de réduire les surcharges de tension de l'alimentation domestique.

LED D'etat

Une LED distincte indique l'état de chacun des sept canaux du P7.

Le cycle des LED, de rouge à orange puis vert, indique respectivement la mise sous tension (initialisé), la stabilisation et l'activation. Toutes les LED sont hors tension (off) en mode veille.

Procedure de fonctionnement

Une fois que les branchements nécessaires ont été effectués, le P7 peut être mis sous tension à l'aide du bouton central situé sur le panneau avant.

Mise soustension

Il est recommandé de mettre sous tension votre préampli ou votre contrôleur avant de mettre sous tension l'amplificateur de puissance P7.

La mise sous tension normale est indiquée par la séquence suivante au niveau des indicateurs LED du panneau avant :

1. Lorsque vous appuyez sur le bouton d'alimentation, toutes les LED deviennent rouges. 2. Après environ une demi-seconde, la LED centrale devient orange.

1. Les LED deviennent orange par paires les unes après les autres en partant du centre vers les bords, à un intervalle d'environ une seconde.
2. La LED centrale devient verte et le « click » du relais se fait entendre.
3. Les LED deviennent vertes par paires les unes après les autres en partant du centre vers les bords et des « clicks » de relais se font entendre à des intervalles d'environ une seconde.

Si les LED ne suivent pas cette série lorsque le P7 est mis sous tension, ou si elles se comportent de façon anormale à tout moment pendant l'utilisation, consultez le tableau des « Indicateurs d'état d'erreur » à la page 23 pour savoir pourquoi l'amplificateur est en mode protection.

Mise en horstension

Pour éteindre le système, commencez par mettre l'amplificateur de puissance P7 hors tension, suivi du préampli ou du contrôleur.

Cela élimine tout « bruit sourd » ou toute transmission de crêtes d'alimentation à l'amplificateur de puissance qui risquerait d'endommager le système.

REMARQUE: Si l'appareil est mis hors tension, il est recommandé d'attendre au moins 20 secondes avant de le remettre sous tension. Cela permet de décharger l'alimentation de l'amplificateur avant de le remettre sous tension.

AVENT De commencer

AVERTISSEMENT: ne pas effectuer de branchement si l'amplificateur est sous tension ou connecté à l'alimentation principale.

Avant de mettre l'appareil sous tension, vérifiez bien tous les branchements et assurez-vous qu'aucun fil ou câble nu ne touche l'amplificateur au mauvais endroit (ce qui pourrait provoquer un court-circuit). Contrôlez également que vous avez connecté la borne positive (+) au plus et la borne négative (-) au moins.

Vérifiez toujours que le volume sur votre amplificateur est réglé au minimum avant de commencer ces procédures.

Bi-cáblage DEVOS haut-parleurs

Le bi-câblage améliore la qualité du son de votre système car il divise les courants des signaux haute fréquence et basse fréquence vers des câbles de haut-parleurs distincts. Cela évite les distorsions de signaux découlant de l'interaction des courants haute fréquence et basse fréquence entre eux dans un câble unique, comme cela a lieu dans les systèmes câblés de façon traditionnelle.

Vous avez besoin de :

Haut-parleurs - avec quatre bornes d'entrée chacun : ils porteront la marque HF (Haute Fréquence + et -) et LF (Basse fréquence [Low Frequency] + et -).

Câbles de haut-parleurs - deux paires de câbles par haut-parleur (pouvant être joints à l'extrémité de l'amplificateur si celui-ci n'a qu'une seule paire de bornes de sortie par canal, comme c'est le cas avec le P7). Alternativement, utilisez un jeu de câble au bout adapté.

Procédure pour bi-cabler les haut-parleurs

I. Retirez les liaisons aux bornes à l'arrière de vos haut-parleurs.

REMARQUE: Si vous n'enlevez pas les contacts de court-circuit des bornes des haut-parleurs, ceux-ci seront monocablés!

1. Connectez les câbles comme indiqué dans le schéma ci-dessous, en vous assurant à tout moment que la polarité est correcte.

Bi-câblage à l'aide d'un jeu de connexions sur l'amplificateur

Bi-amplification devotre systéme

Les performances de votre système peuvent être encore améliorées par rapport au niveau obtenu grâce au bi-câblage. Pour cela, il faut développer davantage le principe pour inclure l'amplification distincte des lecteurs haute fréquence et BASSE FRÉQUENCE dans chaque enceinte.

Pour bi-amplifier vos haut-parleurs, connectez les bornes de haut-parleurs d'un module à une paire de bornes sur le haut-parleur. Connectez un autre module, ou un canal d'un amplificateur de puissance distinct à l'autre paire de bornes sur le haut-parleur, de sorte que les deux canaux de l'amplificateur soient connectés à ce haut-parleur ; un pour les basses fréquences et l'autre pour les hautes fréquences.

Assurez-vous que dans tous les cas, les bornes positives sur les haut-parleurs sont connectées aux bornes positives (rouge) sur l'amplificateur et de même pour les bornes négatives (noires).

REMARQUE : afin de bi-amplifier vos haut-parleurs, ceux-ci doivent pouvoir être bi-cables et être équipés de bornes positives et négatives pour les informations haute fréquence (HF) et basse fréquence (LF). Si vos haut-parleurs peuvent être bi-cables, vérifiez que les liaisons entre les bornes HF et LF ont été retirées.

Comment mettre en place un système bi-amplifié :

I. Retirer les liaisons des bornes à l'arrière de vos haut-parleurs.

AVERTISSEMENT: Cette étape est essentielle car votre amplificateur pourrait sans cela subir des dommages non couverts par la garantie.

1. Connectez les câbles comme indiqué dans le diagramme ci-dessous, en vous assurant à tout moment que la polarité est correcte.
2. Utilisez des câbles d'interconnexion pour connecter la prise OUT du premier canal à la prise IN correspondante du canal adjacent de l'amplificateur de puissance.

Configuration de bi-amplification recommandée

AUCUNE Lumière sur l'appareil

Vérifiez que :

le cordon d'alimentation est raccordé au P7 et à la prise d'alimentation principale (secteur). Si la prise de courant est équipée d'un interrupteur, vérifie que celui-ci est bien mis en circuit (on). le fusible de la prise n'a pas sauté, ou qu'un disjoncteur ne s'est pas déclenché en aval du circuit d'alimentation. le bouton d'alimentation est enfoncé.

LED ROUGE allumée

Reportez-vous au tableau des « Indicateurs d'état d'erreur » si vous constatez une série inhabituelle des LED.

L'entrée qui a été sélectionnée sur le préampli est correcte. Vous avez affecté l'entrée numérique à la source d'entrée correcte. Le volume est à un niveau raisonnable et que « MUTE » ne s'affiche pas sur l'écran du panneau avant du préampli. Votre/vos amplificateur(s) de puissance sont sous tension et fonctionnent correctement.

Le son est de mauvaise qualite et déformé

Vérifiez que :

tous les câbles sont bien branchés. Si nécessaire, retirez le câble du connecteur et rebranchez-le. (Eteignez l'appareil avant d'effectuer cette opération.) vous avez sélectionné la bonne configuration de haut-parleurs pour votre système dans le menu d'installation du processeur ou du préampli.

Le son NE provient que de certains hautparleurs

Vérifiez que :

tous les haut-parleurs du système sont connectés au P7. vous avez configuré votre préampli de sorte à inclure tous les haut-parleurs de votre système. la source sonore surround sélectionnée est adequate et passe par le préampli. Pour les sources numériques, vérifie que le lecteur émet des données multicanaux. Avec certains lecteurs de DVD, vous pouvez sélectionner le format de lecture des disques codés en multi-format et vous pouvez désirer que les données multicanaux soient ou non mixées par PCM (stéréo). le disque lu est un enregistrement multicanaux et le processeur traite des données audio multicanaux. la balance de votre haut-parleur est correcte. tous les amplificateurs sont sous tension et tous les canaux fonctionnent correctement. tous les appareils sont sous tension. Si les données audio sont « en cascade » à partir du P7, assurez-vous que l'appareil auquel elles sont transmises est sous tension.

Souffle sur une SORTIE d'amplificateur

Vérifiez que :

tous les câbles sont bien branchés. Si nécessaire, retirez le cable du connecteur et rebranchez-le. (Eteignez l'appareil avant d'effectuer cette opération.) si le souffle provient d'une boucle de terre due à une antenne, une parabole ou une liaison par cable, veuillez contacter le vendeur de l'antenne. les fils du signal (interconnexion) ne sont pas enroulés autour d'un cable d'alimentation principal. essayez de basculer le commutateur d'annulation de la mise à la terre (ground lift) situé à l'arrière du processeur (le cas échéant).

ILYA Des interférences de réception radio/television

Le P7 a été créé pour fonctionner selon des normes très strictes de compatibilité électromagnétique.

Vérifiez que :

le câble d'antenne/parabole est aussi loin que possible du P7 et de son câblage. le câblage utilisé pour l'antenne/parabole est isolé et de haute qualité. ■ repositionner l'antenne/parabole de réception aussi loin que possible du P7 et de son câblage peut apporter une amélioration. vous utilisez un câble audio isolé de haute qualité entre les différentes composantes de votre équipement et chaque câble n'est pas cassé ou endommagé.

Si le problème persiste, contactez le vendeur de l'antenne.

Les schémas de LED ci-dessous indiquent les conditions d'erreur suivantes :

Etat de la LED	Description	Action de l'amplificateur
Toutes les LED sont vertes.	Cela correspond à l'état de fonctionnement normal de l'amplificateur.	Aucune.
Lors de la mise sous tension, toutes les LED restent rouges pendant une période prolongée.	L'amplificateur attend que les lignes d'erreur de décalage c.c. disparaisse. Une erreur de décalage c.c. peut se produit si une tension c.c. excessive est presente à la sortie du préampli qui alimenté le P7. Le fonctionnement normal reprend si les lignes disparaisent dans les 20 secondes.	Pour vérifier que la tension de décalage c.c. n'est pas excessive, retirez les fils d'interconnexion (apres avoir étéint le P7) et mettez le P7 sous tension. L'erreur doit disparätre.
Pendant la mise sous tension ou en fonctionnement normal, une ou plusieurs LEDs DE couleur verte clignote(nt). les autres LED étant rouges fixes.	Impossible de corriger une erreur c.c. Les canaux correspondant aux LED vertes clignotantes représentant les modules d'amplificateur sur lesquels se produit une erreur de décalage c.c. Il peut également arriver qu'une erreur de décalage c.c. se soit à nouveau produit sur le même canal dans les 12 secondes suivant la suppression d'une erreur de décalage c.c. précédente.	L'amplificateur s'éteint. L'interruption d'alimentation doit effectuer un cycle pour réinitialiser l'amplificateur (maneuver le trigger NE réinitialise PAS l'amplificateur).
Pendant la mise sous tension ou en fonctionnement normal, une ou plusieurs LEDs DE couleur verte clignote(nt), les autres LED N'ETANT PAS rouges fixes.	L'amplificateur tente de corriger une erreur de décalage c.c. sur un canal indiqué par la LED verte clignotante.	L'amplificateur met en sourdine le canal sur lequel se produit l'erreur ainsi que le canal associé. L'amplificateur reste dans cet état pendant une période pouvant atteindre deux secondes ou jusqu'à ce que l'erreur soit corrugée (selon ce qui se produit en premier).
Pendant la mise sous tension ou en fonctionnement normal, une LED de couleur rouge clignote, les autres LED étant rouges fixes.	Impossible de corriger une erreur de court-circuit. Les LED rouges clignotantes représentant les modules d'amplificateur sur lesquels se produit une erreur de court-circuit. Il peut également arriver qu'une erreur de court-circuit soit à nouveau produit sur le même canal dans les 12 secondes suivant la suppression d'une erreur de court-circuit précédente.	L'amplificateur s'éteint. L'interruption d'alimentation doit effectuer un cycle pour réinitialiser l'amplificateur (maneuver le trigger réinitialise l'amplificateur).
Pendant la mise sous tension ou en fonctionnement normal, une LED de couleur rouge (ou plusieurs) clignote(nt), les autres LED N'ETANT PAS rouges fixes.	L'amplificateur tente de corriger une erreur de court-circuit sur un canal indiqué par la LED rouge clignotante.	L'amplificateur met en sourdine le canal sur lequel se produit l'erreur ainsi que le canal associé. L'amplificateur reste dans cet état pendant une période pouvant atteindre une demi seconde ou jusqu'à ce que l'erreur soit corrugée (selon ce qui se produit en premier).
Pendant la mise sous tension ou en fonctionnement normal, une ou plusieurs LEDs ORanges clignote(nt).	L'amplificateur tente de corriger une erreur de surchauffe sur un canal indiqué par la LED orange clignotante.	L'amplificateur met en sourdine le canal sur lequel se produit l'erreur ainsi que le canal associé et le ventilateur est régól sur la vitesse maximaile. L'amplificateur resté dans cet état jusqu'à ce que le canal se soit refroidi.
Pendant la mise sous tension ou en fonctionnement normal, une LED orange clignote, les autres LED étant rouges fixes.	Il s'est produit une erreur de surchauffe sur le même canal dans les 12 secondes suivant la correction d'une erreur de surchauffe précédente. Les LED oranges clignotantes représentant les modules d'amplificateur sur lesquels se produit la surchauffe.	L'amplificateur s'éteint. L'interruption d'alimentation doit effectuer un cycle pour réinitialiser l'amplificateur (maneuver le trigger réinitialise l'amplificateur).
Pendant la mise sous tension ou en fonctionnement normal, toutes les LED clignote(nt) orange.	L'amplificateur tente de corriger une erreur de surchauffe sur un ou plusieurs canaux, ou les transformateurs de puissance ont surchauffé.	L'amplificateur met en sourdine tous les canaux et le ventilateur est régól sur la vitesse maximaile. L'amplificateur resté dans cet état jusqu'à ce que tous les canaux aient refroidi ou que le transformateur ait refroidi.
En fonctionnement normal, toutes les LED sont rouges fixes.	Il s'est produit une erreur de surchauffe sur un ou plusieurs canal/canaux, ou les transformateurs de puissance ont surchauffé dans les 12 secondes suivant la correction d'une erreur de surchauffe précédente.	L'amplificateur s'éteint. L'interruption d'alimentation doit effectuer un cycle pour réinitialiser l'amplificateur (maneuver le trigger réinitialise l'amplificateur).
Pendant la mise sous tension ou en fonctionnement normal, une ou plusieurs LEDs ORanges clignote(nt), les autres LED étant vertes et clignotantes.	Il s'est produit une erreur de décalage c.c. sur un ou plusieurs canaux lors d'une tentative de correction de multiples erreurs de surchauffe.	L'amplificateur s'éteint. L'interruption d'alimentation doit effectuer un cycle pour réinitialiser l'amplificateur (maneuver le trigger NE réinitialise PAS l'amplificateur).
Pendant la mise sous tension ou en fonctionnement normal, une LED orange clignote, les autres LED étant rouges fixes.	Il s'est produit un court-circuit sur un ou plusieurs canaux lors d'une tentative pour effacer de multiples erreurs de surchauffe.	L'amplificateur s'éteint. L'interruption d'alimentation doit effectuer un cycle pour réinitialiser l'amplificateur (maneuver le trigger réinitialise l'amplificateur).

Spécifications techniques

Toutes les mesures s'entendent avec une alimentation principale de 230V/50Hz
Puisance continue en sortie
Tous les canaux en fonction, 20Hz—20kHz, 8Ω	150W par canal; 1,05kW total
Tous les canaux en fonction, 20Hz—20kHz, 4Ω	230W par canal; 1,62kW total
Un ou deux canaux en fonction à 1kHz, 8Ω	160W par canal
Un ou deux canaux en fonction à 1kHz, 4Ω	250W par canal
Un ou deux canaux en fonction à 1kHz, 3,2Ω	300W par canal
Capacité de courant de créée en sortie
	±25A par canal
Distorsion harmonique totale
A tout niveau jusqu'à la puissance nominale, dans 4 ou 8Ω	<0,05% (20Hz—20kHz); en général <0,005% at 1kHz
Réponse en fréquence
	±0,2dB (20Hz—20kHz)
	-1dB à 1Hz et 100kHz
Souffle et bruit résiduel
Alimentation totale de ref.	-122dB, 20Hz–20kHz, non pondérée
Gain de l'amplificateur
	x 28,3 (une entrée 1V donne une sortie 100W/8Ω)
Impédance d'entrée
	22kΩ en parallelle avec 470pF
Impédance de sortie
	50mΩ à 20Hz, 1kHz
	120mΩ à 20kHz
Alimentation
	100V, 115V ou 230VAC, 50/60Hz, 3kW maximum via une prise secteur IEC haut rendement
	Un système de démarriage en douceur élimine les courants d'enclenchement élevés lors de la mise sous tension
Physique
	Dimensions : L430 x P450 x H180 mm
	Poids : 31kg (68 lb) net; 35kg (77 lb) emballé
E&OE

Arcam a une politique d'amélioration continue de ses produits. Cela signifie que les schémas et spécifications sont susceptibles de modifications sans préavis.

REMARQUE : toutes les valeurs des spécifications sont générales sauf mention contraire.

Interférences RADIO

Le P7 est un système audio conçu dans le respect de normes de compatibilité électromagnétiques très strictes.

L'appareil peut émettre des ondes RF (radio fréquence). Dans certains cas, cela peut provoquer des interférences avec la réception des ondes radio FM et AM. Si cela se produit, éloignez le P7 et ses câbles de connexion le plus possible du tuner et de ses antennes. Vous pouvez également réduire les interférences en raccordant le P7 et le tuner à des prises d'alimentation différentes.

Pays de la CE - Ces produits ont été conçus pour répondre à la directive 89/336/CE.

Etats-Unis - Ces produits sont conformes aux exigences FCC.

Garantieinternationale

Cette garantie vous permet de faire réparer l'appareil gratuitement dans les deux années suivant la date d'achat par n'importe quel distributeur Arcam agréé, à condition que vous l'ayez acheté chez un concessionnaire ou un distributeur Arcam agréé. Le fabricant n'assume aucune responsabilité quant aux défaillances résultat d'un accident, d'un mauvais usage, d'abus, d'usure ou de réglages et de réparations non autorisés, et n'assume aucune responsabilité quant aux dommages ou pertes se produisent en cours de transport en provenance ou à destination de la personne faisant une réclamation dans le cadre de cette garantie.

La garantie COUVRE :

Les frais de pièces et de main-d'œuvre pendant deux ans à partir de la date d'achat. Après deux ans, vous devez payer les pièces et la main-d'œuvre. La garantie ne couvre pas les frais de transport.

Réclamations dans le CADRE de la garantie

L'appareil doit être emballé dans sa boîte d'origine et envoyé au concessionnaire chez qui il a été acheté ou directement chez le distributeur Arcam du pays de résidence. L'envoi doit être fait, port payé, par l'entremise d'un coursier fiable - PAS par la poste. Aucune responsabilité ne sera acceptée pour cet appareil pendant le transport vers le concessionnaire ou le distributeur et les clients sont donc AVISés d'assurer leur appareil contre les pertes et dommages en cours de transport.

Pour de plus amples renseignements, communiquer avec :

Communiquez toujours en premier avec votre concessionnaire.

Si votre concessionnaire est incapable de répondre à vos questions sur cet appareil ou sur tout autre appareil Arcam, communiquez avec le service à la clientèle Arcam au [phone] ou par écrit, à l'adresse ci-dessus, et nous ferons de notre dernier pour vous aider.

Inscripion en ligne

Vous pouvez inscrire votre appareil Arcam par Internet à :

www.arcam.co.uk
