| Producttype | Multikanaals vermogensversterker |
| Merk | ARCAM |
| Model | FMJ P7 |
| Aantal kanalen | 7 kanalen |
| Uitgangsvermogen (8 Ω, alle kanalen) | 150 W per kanaal (1,05 kW totaal) |
| Uitgangsvermogen (4 Ω, alle kanalen) | 230 W per kanaal (1,62 kW totaal) |
| Totale harmonische vervorming | <0,05% (20 Hz–20 kHz), typisch <0,005% op 1 kHz |
| Frequentierespons | ±0,2 dB (20 Hz–20 kHz), -1 dB op 1 Hz en 100 kHz |
| Signaal-ruisverhouding | -122 dB (20 Hz–20 kHz, ongewogen) |
| Ingangsimpedantie | 22 kΩ // 470 pF |
| Certificering | THX Ultra2 |
| Voeding | 100–230 V AC, 50/60 Hz, 3700 VA max |
| Stroomverbruik | Tot 3700 VA (max) |
| Afmetingen (B × D × H) | 430 × 450 × 180 mm |
| Netto gewicht | 31 kg |
| Bruto gewicht | 35 kg |
| Koeltype | Variabele snelheidsventilator |
| Audio-ingangen | 7 analoge ingangen (RCA) |
| Audio-uitgangen | 7 luidsprekeruitgangen (schroefklemmen), 7 lijnuitgangen (RCA) voor bi-amping |
| 12 V trigger | 12 V trigger ingang (3,5 mm jack) |
| Speciale functies | Bi-wiring, bi-amping, soft start, beveiliging tegen kortsluiting, oververhitting en DC-offset |
| Onderhoud en reiniging | Voor reiniging uitschakelen en stekker verwijderen. Gebruik een zachte, vochtige, pluisvrije doek. Geen oplosmiddelen gebruiken. |
| Veiligheid | Klasse I-apparaat (aarding vereist). Risico op elektrische schokken - niet openen. Vermijd blootstelling aan water of vocht. |
| Garantie | 2 jaar onderdelen en arbeid (exclusief transport) |
Veelgestelde vragen - FMJ P7 ARCAM
Gebruikersvragen over FMJ P7 ARCAM
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Audioversterker in PDF-formaat gratis! Vind uw handleiding FMJ P7 - ARCAM en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. FMJ P7 van het merk ARCAM.
GEBRUIKSAANWIJZING FMJ P7 ARCAM
Eindversterker voor Meerdere Kanalen
Using this handbook
Gebruik van deze handleiding
Deze handleiding is bedoeld om u alle informatatie te verstrekken die u nodig hebt om de Arcam FMJ P7 Eindversterker voor meerdere kanalen te installereren, aan te sluiten en in te stellen.
Mogelijk is de P7 door een gekwalificeerde Arcam-dealer geinstalleerd en ingesteld als onderdeel van een hifi- of thuisbioscoopinstallatie. In dat geval kunt u de gedeelten van deze handleiding overslaan die betrekking hebben op het installereren en instellen van het apparaat. Gebruik de inhoudsopgave om na te gaan welke gedeelten van de handleiding op u van toepassing�.
VEILIGHEID
Op de volgende pagina van deze handleiding vindt u veiligheidsinstructures.
De meeste van deze instructieskest u met gezond verstand ook bedenken, maar ze zichn voor uw eigendeilveilighed toegevoegd. We raden u ten zeerste aan deze instructies te lezen om te vermijden dat u schade aan het apparaat toebrengt. Dit is een product van klasse I, waarvoor een aardaansluiting vereist is.
INHOUDSOPGAVE
Gebruik van deze handleiding. 39
Veiligheidsrichtlijnen 40
Veiligheidsvoorschriften 40
Veiligheidsnaleving 40
Aan de slag met de P7 41
Inleiding. 41
Kabels 41
De luidsprekers installeren 41
Installatie 42
Het apparatus opstellen 42
Verbinding makes met een voorversterker. 42
Verbinding met luidsprekers tot stand brengen. 43
Het apparatus aansluiten op de voeding. 43
De P7 gebruiken 44
Indeling voorpaneel 44
Gebruiksprocedure 44
Voordat u begint 45
Bi-wiring van uw luidsprekers. 45
Bi-wiring en bi-amping van luidsprekers 45
Bi-amping van uw systeme 45
Storingenverhelpen 46
Foutstatusaanduidingen 47
Technische specificaties 48
Garantie 49
Online-registry. 49
CAUTION
RISK OF ELECTRIC
SHOCK DO NOT OPEN
ATTENTION
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
WAARSCHUWING:Verwijder de behuizing (of achterkant) Niet om het risico van een elektrische schok te vermijden. In het apparaat zitten geen onderdelen die door de gebruiker onderhoven+kennen worden. Laat het onderhoud over aan bevoegt onderhoudspersoneel.
WAARSCHUWING: Stel dit apparaat Niet bloot aan regen of vocht om het risico van brand of elektrische schok te vermijden.
De driehoek met de bliksemschicht is bedoeld om de gebruiker erop attent te makeen dat er in de kast van het product een onceisoleerd 'gevaarlijk voltage' is dat krachtig genoeg is om personen een elektrische schok toe te brengen.
De driehoek met het uitroepteken is bedoeld om de gebruiker attent te makeen op belangrijke gebruiksaanwijzingen en onderhoudsinstructies in de documentationie bij dit product.
WAARSCHUWING: In Canada en de VS要去 u ervoor zorgen dat de brede pen van de stekker in de brede opening van het stopcontact gaat en dat de stekker goed in het stopcontact zit om het risico op een elektrische schok te vermijden.
VEILIGHEIDSVOORSCHRIFTEN
Dit product is ontworpen en vervaardigd om aan strenge kwaliteits- en veiligheidsnormen te voldoen. Bij de installmente en bediening moet u城县 op de volgende voorzorgsmaatregelen letten:
I. Neem waarschuwingen en aanwijzingen in acht
U dient alle verilgheidsvoorschriften en gebruiksaanwijzingen te lezen alvorens dit apparaat te gebruiken. Bewaar deze handleiding om lateriets in na te slaan en houd u aan alle waarschuwingen in de handleiding of op het apparaat.
2.Water en vocht
De aanwezigheid van elektricitieit in de buurt van water kan gevaarlijk zijn. Gebruik het apparaat Niet in de buurt van water • bijvoorbeeld naast een bad, wastafel, gootsteen, in een vochtige kelder of bij een zwembad.
3.Vreemde voorwerpen en vloeistoffen
Zorg dat er geen voorwerpen via openingsen in de behuizing maar binnen vallen en dat er geen vloeistof in gemorst worden. Met vloeistof gezulde voorwerpen zoals vazenlogen Niet op de apparatuur gezet worden.
4.Ventilatie
Plaats de apparatuur Niet op een bed, bank, vloerkleed of ander zacht oppervlak, of in een gesloten boekenkast of wandkast, aangezien dit de ventilatie kan belemmeren. Het is raadzaam een minimumafstand van 50~mm rond de zichden en boven het apparaat te bewaren om voldoende ventilatie te gehen.
5. Hitte
Zet het apparaat Niet in de buurt van open vuur of apparatuur die但它 uitstraalt, zoals radiatoren, kachels of andere apparaten (inclusief andere versterkers).
6. Klimaat
Het apparatus is ontwikkeld voor gebruik in gematigde klimaten.
7. Rekken en stellingen
Gebruik alleenrekken en stellingen die aanbevolen zich voor gebruik met geluidsapparatuur. Als de apparatuur op een draaghaar rek staat, dient het heel zorgvuldig verplaatst te worden zodate combinatie nicht omvalt.
8. Reiniging
Ontkoppel de eenheid van het lichtnet voordat reiniging plaatsvindt. De kast hoeft normal aan alleen met een zachte, vochtige, lintvrijde doek afgeveegd te worden. Gebruik geen verfverdunners of andere chemische oplosmiddelen om de apparatuur te reinigen.
Wij raden het gebruik van meubelwas of -spuitbussen af, aangeziendeze onuitwisbare witte plekken hunnen awhilen als de eenheid daarna met een vochtige doek afgenomen worden.
9. Stroomvoorziening
Sluit het apparaat alleen op een stroomvoorziening aan die in de gebruiksaanwijzingen of op het apparaat vermeld worden.
10. Netsnoerbescherming
Netsnøeren dienen zo gerouteerdt te worden dat er Niet overheen gelopen worden, en ze Niet in de verdrukking komen door voorwerpen die erop of ertegenaan gezet worden. Hierbij要去 vooral gelet worden op snoeren en stekkers, en hun uitgangspunt op het apparaat.
I1.Aarding
Zorg dat het aardingsmiddel van het apparaat Niet tenietgedaan wordt.
I2. Spanningskabels
Installer buitenantennes weg van spanningskabels.
Als de eenheid een standby-functie heeft, blijft er in deze modus eenkleine hoeveelheid stroom maar de apparatuur gaan. Haal het netsnoor van het apparaat uit het stopcontact als het apparaat langearend Nietgebruikt worden.
14.Abnormale geur
Als het apparaat een abnormale geur of rook afgeeft, zet u het dan onmiddelijk uit en haal de stekker van de eenheid uit de wandcontactdoos. Neem onmiddelijk contact op met uw leverancier.
15. Onderhoud
U moet Niet proberen het apparaat zich te onderhoven buiten water deze handledig beschreiben worden, maar het onderhoud door deskundig onderhoudspersoneel lately uitvoeren.
Het apparaat moet in de volgende gevallen door bevoegd onderhoudsponeel nagekeken worden:
A. Het netsnoer of de stekker is beschadigd.
B. Er zijn voorwerpen in het apparaat gevalen of er is vloeistof in gemorst.
C. Het apparatus went aan regen bloatgesteld.
D. Het apparatus liukt nicht normal te functioneren of het prestatievermogen is aanzienlijk veranderd.
E. Het apparatus is geallen of de kast is beschadigd.
17. Het apparatus optillen
Deze versterker weegt 31kg, dus wees extra voorzichtig wanner u dit apparaat optilt of verplaatst. We raden u aan om dit apparaat.altijd met twee mensen op te tillen.
VEILIGHEIDSNALEVING
Dit product is ontworpen om aan de EN60065-standard voor internationale elektrische verigheid te voldoen.
INLEIDING
De P7 Eindversterker voor meerde kanalen is geproduerd op basis van de hoge eisen die Arcam stelt op het vlak van ontwerp en fabricage. Het is een zeer krachtige eindversterker voor meerde kanalen, die een vermogen van maximaal 150W per kanaal levert. Natuurlijk is het apparaat zeer geschikt voor het versterken van thuisbioscoopeluid via meerde kanalen, en produceert ook uitstekend stereogeluid bij brunnen met twee kanalen. De P7 kan ideaal worden gecombineerd met de FMJ AV8 Voorversterkerprocessor.
Alle eindversterkermodules zijn identiek en ze zijn elektrisch van de andere modules geisoleerd via een schakelsystem met opto-isolatie, dat garandeert dat elke versterkermodule zijn eigengeisoleernde toevoer heeft. Dit zorgt voor een uitstekende kanaalscheiding in de versterker en een zeer laagervormingsniveau.
De P7 heeft ook een geluidsingang en een geluidsuitgang voor het signalaal dat maar elk kanaal worden verzonden. Dit betekent dat het signalaal kan worden doorgegeven aan extra eindversterkers, waarmee u liquidspeakers in andere kamers van geluid Aunt voorzien of liquidsprekers dubbel Aunt versterken. Als de P7 worden gezrukt voor een surround-soundsystem met vrij kanalen, hunnen de twee reservemodules ('surround achterkant links' en 'surround achterkant rechts') worden gecombineerd met de hoofdmodules ('voorkant links' en 'voorkant rechts') om hiervoor geschikte liquidsprekers aan de voorkant links en rechts dubbel te versterken.
De P7 kan eenvoudig worden opgenomen in een opstelling met verschillende soorten luidsprekers, onder andere luidsprekers met THX-certificering. THX-certificering betekent dat de P7 voldoet aan de strenge THX Ultra2-specificatie, waardoor het apparaat THX Surround EX-signalen vanaf Dolby Digital- en DTS-geluidssporen kan reproduceren wanner de input afkomstig is van een THX Surround EX-compatible processor.
Het op de luisterruimte afgestemd installereren van de P7 is een belangrijk proces dat in alle fasen zorgvuldig dient te worden uitgevoerd. Om die reden is de installmente-informatie zeer diepgaand en dient u deze nauwbezet te volgen. Deze handleiding is geschreven in de vooronderstelling dat degene die het apparaat installeert vertrouwd is met de installmente van audio-/videosystemen.
KABELS
We raden u aan hoogwaardige, afgeschermde analoge, digitale en videokabels te gebruiken, aangezien kabels van een mindere kwaliteit zorgen voor een mindere beeld- en geluidskwaliteit van het systeme. Gebruik alleen kabels die voor dat specifieke doel bestemd zichn, aangezien andere kabels andere impedantie-eigenschappen hebben, wat leidt tot mindfulnessprestaties. Houd de lengte van de luidsprekerkabels zo kort möglichn en gebruik overal draden met lage waarstand om een effici'nte stroomoverdracht te garanderen en hoorbare verrorming te vermijden.
Voor een optimaal gelijkmatig geluideffect is het raadzaam voor luidsprekers links en rechts even lange kabels te gebruiken. We raden u ook aan de signaalkabels, de luidsprekerkabels en de voedingskabels Niet vlak langs elkaar te leggen. Zo houdt u de kans op storing zo Klein möglichk.
Neem contact op met uw Arcam-dealer of -installeur voor meer informatie over geschikte kabels.

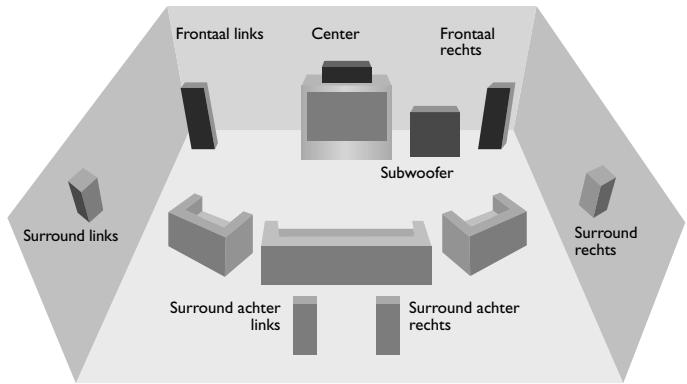

DE LUIDSPREKERS INSTALLEREN
Op de P7 können maximaal zeven luidsprekers worden aangesloten. Alle luidsprekers, met uitzondering van de subwoofer, dieren rond uw normale kijk-/luisterpositie te worden opgesteld (zie tekening). De subwoofer kan bijna overal worden geplaatst en we raden u aan te experimenteren met verschillende posities om te zorgen voor een optimaal geluidsresultaat.
Plaats de voorste linker- enrechtlerluidspreker op de juiste positie om bij normale muziekweergave een goed stereogeluid te bewerkstelligen. Als de luidsprekers te dicht op elkaar zijn, is het geluid Niet ruimtelijk genoeg. Als de luidsprekers daarentegen te ver uit elkaar worden geplaatst, lijkt het alsof er:tussen het geluid uit de twee luidsprekers een gat valt, waardoor het geluid klinkt alsof het uit twee delen bestaat.
De middelste luidspreker zorgt voor eenmeer realistische weergave van gesproken taal en centrale geluiden, evenals voor bredere en betere weergave van stereo-effecten en achtergrundgeluiden bij thuisbioscoopgebruik. Doe geen toegevingen wat betreft de kwaliteit van uw middelste luidspreker, aangezien deze alle gesproken taal bij een thuisbioscoopsystem weergeeft.
De luidsprekers surround links en surround rechts reproduceren het omgevingsgeluid en de effecten die voorkomen in een thusbioscoopsystem met meerdere kanalen.
De luidsprekers surroundCDFter links en surroundCDFter rechts worden gebruikt voor extra diepte, eenmeer ruimtelijke sfeer en voor geluidslokalisering.
Een subwoofer zorgt voor een veel betere weergave van lage tonendoor uw systeme. Dit is handig voor het reproduceren van specialebioscoopeffecten, met name als er een special LFE (Low-FrequencyEffects)-kanaal beschikbaar is, zoals op schijven met Dolby Digital- ofDTS Digital Surround-codering.
7.RS BACK
6. R SURR
5.R FRONT
4. CENTRE
3. L FRONT
2. L SURR
1. LS BACK
POWER INLET
50-60HZ 2001
-230V 3700 VA MAX
12V TRIGGER
C
HET APPARAAT OPSTELLEN
Zet de versterker op een vlakke, stabiele ondergrond.
Plaats het apparaat Niet in direct zonlicht of in de buurt van warmte- of vochtbronnen.
Plaats het apparaat Niet op een andere eindversterker of anderwarmtebronnen.
Zorg voor voldoende ventilatie.
De P7 haeft voor koelingsdoeleinden een ventilator met variabile slelheid. Als het apparaat in een afgesloten ruimte, bijvoorbeeld een boekenkast, apparatuurrek of -kast, worden geplaatst, dient uervoort te zorgen dat er in die behuizing voldoende ruimte en ventilering is om lucht door de ventilatiesleuven te latent stromen, zodat de versterker kan worden afgekoeld. Als de kastruiimte onvoldoende ventilatie biedt, kan de P7 door oververhittinguitvallen.
Het is de bedoeling dat de versterker tijdens normala gebruik warm worden.
Zorg dat het apparatuurrek of de apparatuurstandaard het gewicht van het apparaat (31 kg) kan dragen.
VERBINDING MAKEN MET EEN VOORVERSTERKER
ANALOGE AUDIO-INGANGEN
Het is van essentieel belang dat u deuitgangen van de voorversterker aansluit op de module voor het kanaal in kwestie. Zo moet u de linkersurrounduitgang aansluiten op de module die de linkersurroundluidspreker aandrijft.
Alle modules zijn identiek, maar we raden u aan om de verbindingen tot stand te brengen in overeenstemming met de aanduidingen op het achterpaneel, aangezien de modules van de versterker in paren worden gedempt. Vanwege de indeling van de voedingssschakelingen in de P7, moet u het juiste ingangssignaal en de juiste luidspreker aansluiten op het aanbevolen kanaal, anders is de links/rechts-stereoweergave nicht optimaal.
De uitgangen van de voorversterker要去en worden verbonden met de AUDIO IN-ingangen van de P7. Onthoud goed welk kanaal van de voorversterker wordt aangesloten op welke module van de eindversterker. Dit is nodig om te zorgen dat de juiste luidspreker op die module kan worden aangesloten en de kanaalidentiteit correct behouden blijft.
Als u vier modules wilt gebruiken om twee luidsprekers dubbel te versterken, of als u met het oog op dubbele versterking nog een versterker wilt gebruiken, kunt u het signaloor dat kanaal nemen en het maar de extra modules toesturen via de AUDIO OUT-aansluiting van die module. Het signaloor wordt dan maar de eerste module verzonden maar ook maar de tweede module, zodat beiden modules samen zorgen voor dubbele versterking van de luidspreker.
12VTRIGGER-INGANG
Als uw voorsterker is uitgerust met een 12-V trigger-uitgang, kan deze via een 3,5-mm stekker worden verbonden met de 12V TRIGGER IN-aansluiting. Hierdoor kan de P7 via de voorsterker op afstand worden aangezet.
De trigger-ingang is alleen actief als de centrale aan/uit-knop op het voorpaneel is ingedrukt.
Basisbedrading van luidsprekers (om verwarring te voorkomen zich drie kanalen weggelaten)
VERBINDING MET LUIDSPREKERSTOT STAND BREngen
De luidsprekers要去 op basis van het juiste ingangssignaal worden verbonden met de luidsprekeraansluitingen van het apparaat. Met andere worden de luidspreker voor het middelste kanaal要去 worden aangesloten op de module die het signaloor het middelste kanaal verstuurt, enzovoort voor alle overige kanalen.
Zorg er net als bij alle andere luidsprekeraansluitingen voor dat de polariteit behouden blijft wanner u de luidsprekers aansluit (dat wil zaggen rood (+) op rood en zwart (-) op zwart).
Als u uw luidsprekers wilt voorzien van dubbele bedrading of ze dubbel wilt versterken, verwijzen we u maar het einde van deze handleiding, waar het gedeelte met diagrammen. Als u Niet zeker weet hoe u de verbindingen van uw system tot stand要去 brengen of als u advies nodig heb't over dubbel versterken, kunt u contact opnemen met uw Arcam-dealer.
HET APPARAAT AANSLUITEN OP DE VOEDING
VERKEERDE STEKKER?
Controleer of de stekker die bij het apparataat is geleverd, geschikt is voor de voeding die u gebruikt en dat de spanning van uwlichtnet overeenkomt met de aanduiding (100V, 115V of 230V) op het中断paneel van het apparaat.
Als uw netspanning of uw stroomstekker Niet geschikt is, neemt u contact op met uw Arcam-dealer of met de Klantenservice van Arcam op het nummer + 44 (0)1223 203200.
VOEDINGSKABEL
Het apparaat worden normala gezien geleverd met een voorgevormde stroomstekker die is vastgezet op de voedingskabel. Als de stekker om wat voor reden dan ook要去 worden verwijderd, moet u dele direct op veilige wijze weglooien, aangezien de stekker elektrische schokken kan veroorzaken wannear u deleze in het stopcontact worden gestopt. Als u een neue voedingskabel nodig hebt, neemt u contact op met uw Arcam-dealer.
DEVOEDINGSKABEL IN HET APPARAAT STEKEN
Druk het apparaatuiteinde (IEC-sterkstroomkabelstekkerbus) van de voedingskabel die bij het apparaat worden geleverd in de aansluiting POWER INLET aan dechterzijde van het apparaat. Zorg dat de u stekker goed in de aansluiting drukt.
De P7 is zo ontworpen dat een IEC-kabel met standardgrenswaarde (die onvoldoende nominale stroomsterke heeft) Niet in de P7 kan worden gestoken. U kunt alleen sterkstroomvoedingskabels aansluiten.
Steek de stekker aan het andere uiteinde van de kabel in het stopcontact en schakel het stopcontact indien nodig in.
De P7 gebruiken

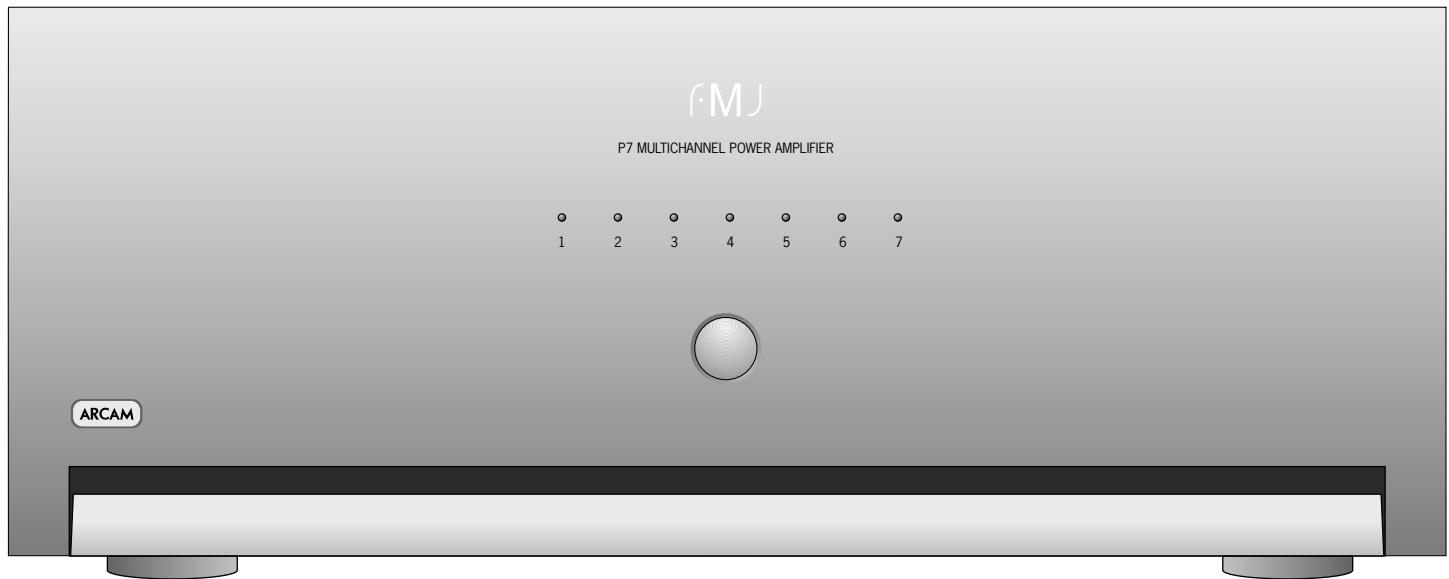

INDELING VOORPANEL
Het voorpaneel van de P7 haeft een knop: een aan/uit-knop die zich midden op het paneel bevindt.
AAN/UIT-KNOP
Hiermee zet u het apparaat aan en uit. Houd er rekening mee dat de afzonderlijke modules stuk voor stuk worden aangezet om te zorgen dat de vermogenssprong die zich voordoet wanner u een krachtige versterker zoals de P7 aanzet, gespreid worden (dit worden een 'soft start' genoemd). Hierdoor worden de spanningspiek die aan de netvoeding van hetuis worden onttrokken verlaagd.
STATUS CONTROLLAMPJES
Alle zeven kanalen van de P7 hebben een eigen contrôlelampje dat de status van dat kanaal aangeeft.
De contrôlelampjes branden achtereenvolgens rood, orangje en groen om de status aan te duiden. Deze verandert van aangezet (geinitialiseerd) in gestabiliseerd en verwolgens in actief.
Alle controleampjes zijn uit in de stand-bystand.
GEBRUIKSPROCEDURE
Wanneer de benodigde aansluitingen tot stand zijn gebracht, kan de P7 worden aangezet met de centrale knop op het Voorpaneel.
AANZETTEN
Het is raadzaam de voorversterker of controller aan te zetten voordat u de P7 aanzet.
De contrôlelampes op het Voorpaneel gaan bij een normale opstartprocedure in de volgende volgorde branden:
- Wanner u op de aan/uit-knop drukt, gaan alle controleampjes rood branden.
- Na ongeveer een halve seconde.gaat het controelampje in het midden oranje branden.
- Vanuit het midden maar de buitenkant toe gaan de lampjes in paren oranje branden met eenCUSSENPAUze van ongeveer I seconde.
- Het middelste contrôlelampje gaat groen branden en u hoor een 'klik' van een relais.
- Vanuit het midden maar de buitenkant toe gaan de overige lampjes met een tussenpauze van ongeveer I seconde in paren groen branden, waar bij ook telkens een relais 'klikt'.
Als de contrôleampjes Niet deze volgorde aanhouden wanner u de P7 aanzet, of als ze tijdens het gebruik abnormaal gedrag vertonen, raadpleegt u de tabel 'Foutstatusaanduidingen' op paginga 45 om te weten te komen waarom de versterker in de beveiligingsstand staat.
UITZETTEN
Als u de installation wilt uitzetten, moet u eest de P7 en pas daarna de voorversterker of controller uitzetten.
Dit voorkomt de kans op spanningspieken in de versterker, die schade aan het systeme zouden konnen veroorzaken.
OPMERKING: Het is raadzaam 20 seconden te wachten nadat u het apparaat hebt uit gezet om het apparaat waar aan te zetten. Hierdoor krijgt de voeding van de versterker de gelegenheid zich volledig te ontladen voordat het apparaat waar wordt aangezet.
Bi-wiring en bi-amping van luidsprekers
VOORDAT U BEGINT
WAARSCHUWING: Niets op uw versterker aansluiten terwijl hij aanstaat of op hetlichtnet aangesloten is.
Voordat u de versterker inschakelt, dient u alle aansluitingen grondig te controleren en ervoor te zorgen, dat er geen blanke draden of kabels op verkeerde plaatsen met de versterker in aanraking komen (dit zou kortsluiting+kunnenveroorzaken) en dat u positief (+) met positief en negatief () met negatief verbonden heeft.
Let er altijd op dat de volumeknop van uw versterker op de laagste stand ingesteld is voordat u van start gaat.
BI-WIRINGVAN UW LUIDSPREKERS
Bi-wiring verbeturt de geluidsweergave van uw system, odomat de hoog- en laagfrequente signalstromen hierbij in afzonderlijke luidsprekerkabels gesplitst worden. Dit voorkomt verrormingen van het signal die het gevolg zichn van onderlinge wisselwerking:tussen de hoog- en laagfrequente stromen binnen bezelfde kabel, zoals bij normale bedradingen.
Wat unodig heeft:
Luidsprekers - met vier ingangsaansluitpunten elk, die als HF (hoge freundie) en LF (lage freundie) gemarkeerd zich.
Luidsprekerkabels - tweepeer pluridspreker (die aan de kant van de versterker kuren worden samengevoegd, als uw versterker slechts een paar uitgangsaansluitpunten per kanaal heeft). U kunst ook een kabelset (een aantal door uw leverancier bijeengevoegde kabels, lang genoeg voor bi-wiring) met geschikte afluitstekkers gebruiken.

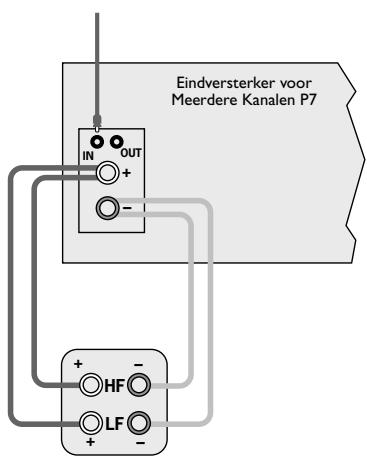

Zo voert u bi-wiring van luidsprekersuit:
I. Verwijder de verbindingsplaatjes aan de achterkant van uw luidsprekers.
OPMERKING: Als u de verbindingselementen:tussen de luidsprekeraansluitpunten Niet verwijdert, is er nog steeds sprake van enkele bedrading.
- Sluit de kabels aan zoals aangegeven in het onderstaande diagram en let erop dat de polariteit te allen时代的 jeust is.
Bi-wiring waar bij een set aansluitpunten op de versterker gezbruikt worden
BI-AMPING VAN UW SYSTEEM
U kurz de prestaties van uw system nog beter makeen dan bij het gebruik van dubbele bedrading het geval is. U kurz het principe namelijk nog een stap verder doorvoeren door een aparte versterking te gebruiken voor de aansturingseenheden voor lage en hoge frequencies in elke luidsprekerbehuzing.
Als u uw luidsprekers dubbel wilt versterken, sluit u de luidsprekeraansluiting van een module aan op een paar aansluitingen op de luidspreker. Sluit een andere module of een kanaal van een parte eindversterker op het andere paar luidsprekeraansluitingen aan, zodat op die luidspreker twee versterkerkanalen zich aangesloten: een voor lage frequencies en een voor hoge frequencies.
Zorg er.altijd voor dat de positieve aansluitingen op de luidsprekers zich verbonden met de positieve (rode) aansluitingen op de versterker. Hetzelfde geldt voor de negatieve (zwarte) aansluitingen.
OPMERKING: als u uw luidsprekers dubbel wilt versterken,要去 dubbele bekabeling voor möglichelijk zijn en要去en ze beschikken over positieve en negatieve aansluitingen voor zowel het hogefrequentiesignaal (HF) als het lage-frequentiesignaal. Als uw luidsprekers geschikt zijn voor dubbele bedrading要去 u de eventuele verbinding:tussen de HF- en de LF-aansluitpunten verwijderen.

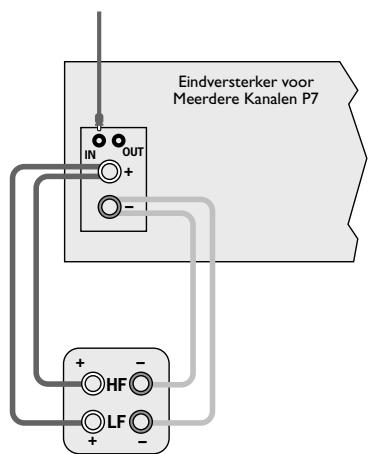

Een systeem met dubbele versterking instellen
I. Verwijder de aansluitpuntverbindingsstukken aan de weiterzijde van uw luidsprekers.
WAARSCHUWING: deze stap is van essentieel belang. Als u deze handeling Niet UITvoert, kan er schade aan uw versterker ontstaan die Niet door de garantie worden gedekt.
- Sluit de kabels op de in het onderstaande diagram getoonde wijze aan en zorg dat u de polen.altijd correct met elkaar verbindt.

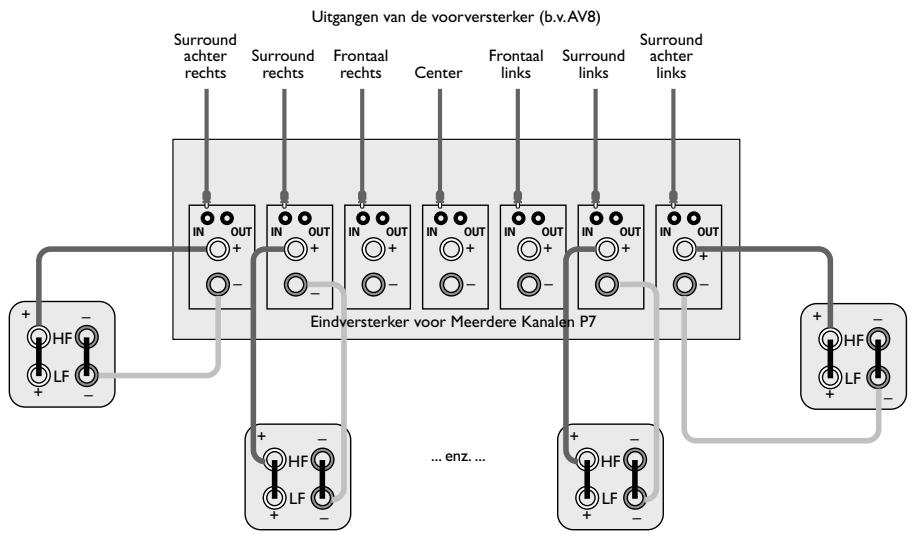

- Gebruik verbindskabels om de uitgang OUT van het eerste kanaal aan te sluiten op de ingang IN van het ernaast gelegen kanaal van de eindversterker.
Aanbevolen configuratie voor bi-amping
Storingen verhelpen
LAMPJES OP HET APPARAAT BRANDEN NIET
Controller of:
de stroomkabel op de P7 is aangesloten en of de netspanning is ingeschakeld op het stopcontact waarop het apparaat is aangesloten.
de zekering van de stekker Niet is doorgebrand, of dat er geen stroomonderbreker eerder in de stroomvoorziening is ingeschakeld.
de netschakelaar is ingedrukt.
RODE CONTROLLAMPJE BRANDT
Kijk in de tabel 'Foutstatusaanduidingen' als de contrôlelampjes in een ongebruikelijke volgorde gaan branden.
U HOORT GEEN GELUID
Controller of:
de juiste ingang op de Voorversterker is gekozen.
u de digitale invoer op de juiste invoerbron hebt aangesloten.
de volumeknop tot een redelijk niveau is opengedraaid en de vermelding 'MUTE' Niet worden weergegeven voor op de display van de voorversterker.
uw eindversterker(s) aanstaat/-staan en correct werkt/werken.
alle kabels goed zich en aangesloten.Trek indien nodig de stekker uit het stopcontact en stek hem er weein. (Schakel de stroom uit voordat u dit doet).
u het voor uw systemejuiste formaat luidsprekers hebt gekozen in het instellingenmenu van de processor of de Voorsterker.
HET GELUID KOMT SLECHTS UIT EEN PAAR LUIDSPREKERS
Controller of:
alle luidsprekers zich aangesloten op de P7.
u uw voorsterker zo hebt geconfigureerd dat hij alle luidsprekers in het system herkent.
u de juiste surround-soundbron hebt gekozen en het geluid hiervan via de voorversterker LASTopen.
■ bij gezbruik van digitale bronnen, de speler viameerder kanalen geevens produeert. Bij sommigeDVD-spelers kunt u kiezen in welk indeling schijven worden weergegeven die met meerdere indelingen zich gecodeerd, en of multikanaalsgeevensaar PCM (stereo) worden gedownmixed.
de disk die u afspeelt een multikanaalsopname is en of de processor multikanaalsaudio produeert.
de luidsprekerbalans juist is afgesteld.
alleversterkersaanstaan en allekanalencorrectwerken.
alle units aan staan. Als er spreake is van een'daisy-chain'-verbinding vanaf de P7, moet u zorgen dat het apparaat waarheen de P7 het geluid verstuurt ook aan staat.
VANVERSTERKERAFKOMSTIG GELUID BROMT
Controller of:
alle kabels goed+zijn aangesloten.Trek indien nodig de stekker uit het stopcontact en stek hem er weein. (Schakel de stroom uit voordat u dit doet).
als de brom het gevolg is van een aardlus die worden veroorzaakt door een antennne, satelietschotel of kabelvoeding, neemt u dan contact op met de leverancier van uw antennne.
de (doorverbonden) signaalkabels Niet rond een hoofdkabel zich gewikkeld.
probeer (indien aanwezig) de ground lift aan deijkenzijde van de processor om te zetten.
STORING IN RADIO-/TELEVISIEONTVANGST
De P7 is ontworpen volgens zeer hoge standaarden van elektromagnetische compatibiliteit.
Controller of:
de antenné-/schotelkabel zo ver möglichk is verwijderd van uw P7 en de bekabeling ervan.
de kabel die voor de antennne/schotel worden gebruikt van goede kwaliteit en afgeschermd is.
het zo ver möglichk van uw P7 en de bekabeling waarvan opstellen van de ontvangstantenne/-schotel tot verbetering leidt.
als het probleem blijt bestaan, neemt dan contact op met de leverancier van uw antennne.
u een hoogwaardige afgeschermde audiokabel gebruikt:tussen de verschillende onderdelen en of er geen kabels gebroken of beschadigd zich.
De onderstaande patronen van de contrôlelampjes gezven de volgende foustsituaties aan:
| Status controleampjes | Beschrijving | Wat gebeurt met de versterker |
| Alle controleampjes zijn groen. | Dit is de normale status van de versterker in bedrivij. | Niets |
| Bij het aanzetten blijven alle controleampjes gedurende lange tjed rood. | De versterker wacht totdat de gelifbstroomoffs etstoringen zich verdwenen. Een gelijklstroom-offsetstoring kan ontstaan als er een te hooggelijkspanning staat op de uitgang van de voorversterker die de P7 voedt. De versterkerwerkt waar normal als de lijnen binnen 20 seconden waar storingsvrij zij. | Om te controleren of er spreke is van een te hoge gelijkspanning, verwijdert u de doorverbondensignaalkabels (terwij de P7 is uitgeschakeni) enzet u de P7 waar aan. De storing zou要去en+zijnverholpen. |
| Bij het aanzetten of bij normala gebruikknipperen een ofmeer controleampjes groen, terwij de overige controleampjescontinu rood branden. | De stroomstoring kan nicht worden verholpen.Controleampjes geen aan welke onderden van de versterker met een gelijklstroom-offsetstoring te maken hebben. Het kan ook� dat er op hetzelfde kanaal binnen 12 seconden na het opheffen van een eerdere gelijklstroomoffsetstoring opnieuw een gelijklstroomoffsetstoring isopgetreden. | De versterker valt uit. U要去 het apparaat metde aan/uit-schakelaar uit eneer aanzetten omde versterker te resetten (u kunt de trigger NIETgebruiken de versterker te resetten). |
| Bij het aanzetten of bij normala gebruikknipperen een ofmeer controleampjes groen, terwij de overige controleampjesNIET continu rood branden. | De versterker probeert een gelijklstroom-offsetstoring te verhopen op het kanaal waarvan een groen controleampje knippert. | De versterker dempt het gestoorde kanaal en hetkanaal waarmee het een paar vomrt. De versterkerblijft twee seconden lang in deze toestand of (alsdat zich eerder voordoot) totdat de storingverdwijnt. |
| Bij het aanzetten of bij normala gebruikknipperen een ofmeer controleampjes rood, terwij de overige controleampjescontinu rood branden. | Een kortsluiting kan nicht worden verholpen.De knipperende rode controleampjes geen aan in welke onderden van de versterker dekortsluiting optreedt. Het kan ook� dat erbinnen 12 seconden na het verhopen van een eerdere kortsluiting op hetzelfde kanaal opnieuween kortsluiting is opgetreden. | De versterker valt uit. U要去 het apparaat metde aan/uit-schakelaar uit eneer aanzetten omde versterker te resetten (u kunt de trigger NIETgebruiken de versterker te resetten). |
| Bij het aanzetten of bij normala gebruikknipperen een ofmeer controleampjes rood, terwij de overige controleampjesNIET continu rood branden. | De versterker probeert een kortsluiting teverhopen op het kanaal waarvan een rood controleampje knippert. | De versterker dempt het gestoorde kanaal en hetkanaal waarmee het een paar vomrt. De versterkerblijft een halve seconde lang in deze toestand of(alsdat zich eerder voordoot) totdat de storingverdwijnt. |
| Bij het aanzetten of bij normala gebruikknipperen een ofmeer controleampjes oranje. | De versterker probeert een oververhittingsstoringte verhopen op het kanaal waarvan een orangecontroleampje knippert. | De versterker dempt het kanaal met de storingen het kanaal waarmee het een paar vomrt, en deventilator wordt ingesteld op maximumsnelheid. Deversterker blijft in deze toestand totdat het kanaal afgekoeld is. |
| Bij het aanzetten of bij normala gebruikknipperen een controleampje oranje, terwij de overige controleampjescontinu rood branden. | Eris binnen 12 seconden na het verhopen van een eerdere oververhitting een niewe oververhittingopgetreden op hetzelfde kanaal. De knipperende controleampjes given aan welke onderden van de versterker oververhuit zij. | De versterker houdt ermee op. U要去 het apparaatmet de aan/uit-schakelaar uit- en weer aanzetten omde versterker te resetten (als u de trigger uit- en weerinschakelt, wordt de versterker ook gesreset). |
| Bij het aanzetten of bij normala gebruikknipperen alle controleampjes oranje. | De versterker probeert een oververhittung op更是 dan een kanaal te verhopen of deflormators zijn oververhit. | De versterker dempt allekanalen en de ventilatorwordt ingesteld op maximumsnelheid. De versterkerblijft in deze toestand totdat allekanalen afzignkoeld of de transformatories zijn afgekoeld. |
| Bij normala gebruikলen alle controleampjes continu rood. | Er is een oververhitting opgetreden op een offeerkanalen of de transformatories zijn binnen 12 seconden na het verhopen van een eerdereoververhitting opnieuw oververhirit geraakt. | De versterker valt uit. U要去 het apparaat metde aan/uit-schakelaar uit- en weer aanzetten omde versterker te resetten (als u de trigger uit- en weerinschakelt, wordt de versterker ook gesreset). |
| Bij het aanzetten of bij normala gebruikknipperen een ofmeer controleampjes oranje, terwij de overige controleampjes groen knipperen. | Er is een gelifstroomoffsetstoring ontstaan opeen ofmeer kanalen terwij geproeard werden een meervoudige oververhittingsstoring te verhopen. | De versterker valt uit. U要去 het apparaat metde aan/uit-schakelaar uit- en weer aanzetten omde versterker te resetten (als u de trigger uit- en weerinschakelt, wordt de versterker NIET gesreset). |
| Bij het aanzetten of bij normala gebruikknipperen een ofmeer controleampjes oranje, terwij de overige controleampjes rood knipperen. | Er is een kortsluiting ontstaan op een offeerkanalen terwij geproeard werden een meervoudige oververhittingsstoring te verhopen. | De versterker valt uit. U要去 het apparaat metde aan/uit-schakelaar uit- en weer aanzetten omde versterker te resetten (als u de trigger uit- en weerinschakelt, wordt de versterker ook gesreset) |
Technische specificaties
| Alle metingen gelden bij 230V/50Hz netspanning | |
| Continuuitgangsvermögen | |
| Alle kanalen gestuurd, 20Hz—20kHz, 8Ω | 150W per kanaal; 1,05kW totaal |
| Alle kanalen gestuurd, 20Hz—20kHz, 4Ω | 230W per kanaal; 1,62kW totaal |
| Een of twee kanalen gestuurd bij 1kHz, 8Ω | 160W per kanaal |
| Een of twee kanalen gestuurd bij 1kHz, 4Ω | 250W per kanaal |
| Een of twee kanalen gestuurd bij 1kHz, 3.2Ω | 300W per kanaal |
| Piekuitgangsstroom | |
| ±25A per kanaal | |
| Totale harmonische verrorming | |
| Op elk niveau tot nominaal vermogen, bij 4 of 8Ω | <0,05% (20Hz—20kHz) |
| doorgaans <0,005% bij 1kHz | |
| Frequentieweergave | |
| ±0,2dB (20Hz—20kHz) | |
| -1 dB bij 1Hz en 100kHz | |
| Restbrom en eigenruis | |
| Bij vol vermogen | -122dB, 20Hz–20kHz, nicht gewogen |
| Spanningsversterking | |
| x 28,3 (1V input levert 100W/8Ω output) | |
| Invoerimpedantie | |
| 22kΩ in parallel met 470pF | |
| Uitvoerimpedantie | |
| 50mΩ bij 20Hz, 1kHz | |
| 120mΩ bij 20kHz | |
| Benodigd vermogen | |
| 115V of 230VAC, 50/60Hz, 3kW maximum via een heavy duty IEC-toevoerkabel | |
| Een soft-start system elimineert große inkomende spanningspieken bij het inschakelen | |
| Fysiek | |
| Afmetingen: B430 x D450 x H180 mm | |
| Gewicht: 31kg netto; 35kg verpakt | |
| E&OE | |
BELEID GERICHT OP VOORTDURENDE VERBETERING
Arcam stelt zich ten doel haar producten voortdurend te verbeteren. Dit betekent dat ontwerpen en specificaties zonder kennisgeving onderhevig�z aan verandering.
N.B.: alle specificatiewaarden zijn standardwaarden tenzij anders aangegeven.
STORING RADIO-ONTVANGST
De P7 is een audioapparaat dat is ontworpen volgens zeer hogesstandaarden op het vlak van elektramagnetische compatibiliteit. Het apparaat kan RF (radiofrequency)-energieuitstralen. Soms kan dit storing veroorzaken in de ontvangst van FM- en AM-radiosignalen. Als dat het geval is, houdt u de P7 en de aansluitsnoerenaarvan zo vermölijk verwijderd van de tuner en de antennes van die tuner. U kunt storing ook verminderen door de P7 en de tuner elk op een eigensstopcontact aan te sluiten.
EG-LIDSTATEN - Deze producten zijn ontworpen volgens de richtig 89/336/EEC.
VS - Deze producten zijn in overeenstemming met de FCC-vereisten.
Garantie
UNIVERSELE GARANTIE
Deze garantie geeft u hetrecht om de eenheid gratis te laten repareren, tijdens de eerste tweeJAar na aankoop, bij elke erkende Arcam-distributeur, mits de eenheid oorspronkelijk bij een erkende Arcam-leverancier of -distributeur aangeschaft werd. De fabrikant kan geen verantwoordelijkheid aanvaarden voor fouten die ontstaand door ongelukken, verkeerd gebruik, misbruik, slijtage, onachtzaamheid of door ongeoorloofde aanpassingen en/of reparaties, en kan ook geen verantwoordelijkheid aanvaarden voor schade of verlies ontstaant tijdens het transport van of maar de persoon die onder de garantie claimt.
DE GARANTIE DEKT:
Onderdelen en arbeidsloan voor tweeশ aanaf de datum van aankoop. Na tweeশ koet u zowel voor onderdelen als arbeidsloan betalen. In geen enkel geval worden transportkosten door de garantie gedekt.
CLAIMS ONDER GARANTIE
Deze apparatuur dient in de oorspronkelijke verpakking geretoumeerd te worden aan de leverancier bij wie ze aangeschaft werd, of andersrechtstreeks aan de Arcam-distributeur in het land waar menverblijft. De eenheid dient, vucht betaald, via een goed bekendstaande vrachtvervoerder verstuurd te worden - NIET per post. Tijdens het transport maar de leverancier of distributeur kan er geenverantwoordelijkheid voor de eenheid aanvaard worden, en het isaarom raadzaam de eenheid gegen verlies of schade tijdens transport te verzekeren.
ONLINE-REGISTRATIE
U kunt uw Arcam-product on line registeren op:
www.arcam.co.uk
Neem contact op met Arcam voor meer informatiek:
Als uw leverancier Niet in staat is uw vraag over dit of een ander Arcam-product te beantwoorden, neemt u contact op met de klantendienst van Arcam op +44 (0) 1223 203200. U kurz ons ook op het bovenstaande adres bereiken. We zullen ons best doeon u te helpen.
