Produkttyp	Mehrkanal-Leistungsverstärker
Marke	ARCAM
Modell	FMJ P7
Anzahl der Kanäle	7 Kanäle
Ausgangsleistung (8 Ω, alle Kanäle)	150 W pro Kanal (1,05 kW gesamt)
Ausgangsleistung (4 Ω, alle Kanäle)	230 W pro Kanal (1,62 kW gesamt)
Gesamtklirrfaktor	<0,05% (20 Hz–20 kHz), typisch <0,005% bei 1 kHz
Frequenzgang	±0,2 dB (20 Hz–20 kHz), -1 dB bei 1 Hz und 100 kHz
Signal-Rausch-Verhältnis	-122 dB (20 Hz–20 kHz, unbewertet)
Eingangsimpedanz	22 kΩ // 470 pF
Zertifizierung	THX Ultra2
Stromversorgung	100–230 V AC, 50/60 Hz, 3700 VA max
Leistungsaufnahme	Bis zu 3700 VA (max)
Abmessungen (B × T × H)	430 × 450 × 180 mm
Nettogewicht	31 kg
Verpackungsgewicht	35 kg
Kühlungsart	Lüfter mit variabler Drehzahl
Audioeingänge	7 analoge Eingänge (RCA)
Audioausgänge	7 Lautsprecherausgänge (Schraubklemmen), 7 Line-Ausgänge (RCA) für Bi-Amping
12-V-Trigger	Trigger-Eingang 12 V (3,5-mm-Klinke)
Besondere Funktionen	Bi-Wiring, Bi-Amping, Soft-Start, Schutz gegen Kurzschluss, Überhitzung und Gleichspannungsoffset
Wartung und Reinigung	Vor der Reinigung vom Netz trennen. Ein weiches, feuchtes, fusselfreies Tuch verwenden. Keine Lösungsmittel verwenden.
Sicherheit	Gerät der Klasse I (Erdung erforderlich). Stromschlaggefahr – nicht öffnen. Wasser- oder Feuchtigkeitseinwirkung vermeiden.
Garantie	2 Jahre Teile und Arbeit (ohne Transport)

Häufig gestellte Fragen - FMJ P7 ARCAM

Wie hoch ist die Leistung des ARCAM FMJ P7 pro Kanal?

Der FMJ P7 liefert 150 W pro Kanal an 8 Ω (alle Kanäle) und bis zu 230 W pro Kanal an 4 Ω.

Wie kann ich meine Lautsprecher mit dem P7 bi-wiren?

Zum Bi-Wiring entfernen Sie die Brücken zwischen den HF- und LF-Anschlüssen Ihrer Lautsprecher und schließen Sie zwei Kabel vom gleichen Verstärkerausgang an die HF- und LF-Paare an. Verwenden Sie ein Kabelpaar pro Lautsprecher.

Ist der P7 mit THX-Systemen kompatibel?

Ja, der P7 ist THX Ultra2 zertifiziert und kann THX Surround EX-Soundtracks mit einem kompatiblen Prozessor wiedergeben.

Was tun, wenn eine rote LED auf der Vorderseite blinkt?

Eine blinkende rote LED zeigt einen Kurzschlussfehler auf dem entsprechenden Kanal an. Der Verstärker schaltet in den Schutzmodus. Schalten Sie das Gerät aus, überprüfen Sie die Lautsprecheranschlüsse und schalten Sie es nach Behebung des Problems wieder ein.

Wie verwende ich den 12-V-Trigger-Eingang?

Verbinden Sie den 12-V-Trigger-Ausgang Ihres Vorverstärkers mit dem 12V TRIGGER IN-Eingang des P7 über ein 3,5-mm-Klinkenkabel. Dies ermöglicht das Ein- und Ausschalten des P7 aus der Ferne. Der Eingang ist nur aktiv, wenn die zentrale Netztaste gedrückt ist.

Wie schwer ist der FMJ P7 Verstärker?

Das Gerät wiegt 31 kg netto und 35 kg verpackt. Es wird empfohlen, es zu zweit zu tragen.

Kann ich meine Lautsprecher mit dem P7 bi-ampen?

Ja, der P7 ermöglicht Bi-Amping mit zwei Kanälen für einen Lautsprecher. Schließen Sie einen Kanal an das HF-Modul und einen anderen an das LF-Modul des Lautsprechers an, nachdem Sie die Brücken entfernt haben. Verwenden Sie die AUDIO OUT-Anschlüsse, um das Signal durchzuschleifen.

Wie reinige ich den ARCAM FMJ P7?

Trennen Sie das Gerät vor der Reinigung vom Netz. Verwenden Sie ein weiches, feuchtes, fusselfreies Tuch. Vermeiden Sie Lösungsmittel, Aerosole oder Haushaltsreiniger.

Was bedeutet eine blinkende orangefarbene LED?

Eine blinkende orangefarbene LED zeigt eine Überhitzung auf einem Kanal an. Der Verstärker schaltet diesen Kanal stumm und aktiviert den Lüfter mit voller Geschwindigkeit. Nach dem Abkühlen wird der normale Betrieb wieder aufgenommen.

Wird der ARCAM FMJ P7 mit einem Netzkabel geliefert?

Ja, das Gerät wird mit einem IEC-Hochstrom-Netzkabel geliefert. Stellen Sie sicher, dass der Stecker Ihrer Netzspannung (100 V, 115 V oder 230 V) entspricht.

BEDIENUNGSANLEITUNG FMJ P7 ARCAM

Hinweise zum Handbuch

Dieses Handbuch enthalt Informationen, die Sie zum Installieren, Anschlieben, Einrichten und Betreiben des Arcam FMJ P7 Mehrkanal-Verstärkers benötigen.

Es ist möglich, dass der P7 als Teil Ihrer Hifi- oder Heimkinoanlage bereits von einem qualifizierten Arcam-Handler installiert und eingestellt wurde. In dieser Fall konnen Sie alle Abschnittte these Handbuches überspringen, die sich mit der Installation und dem Anschluss these Geräts befassen. Die für Sie relevanten Abschnittte finden Sie anhand der Inhaltsangabe.

SICHERHEIT

Auf der folgenden Seite diesen Handbuchs finden Sie eine Sicherheitsrichtlinien.

Vieles davon scheint bzw. öffentlich, Sie sollen den Hinweise aber trotzdem lesen, um ihre eigene Sicherheit zu gewährleisten und Schaden am Gerät zu vermeiden.

Dies ist ein Produkt der Klasse I und besteht einen Erdanschluss.

INHALT

Hinweise zum Handbuch 27

Sicherheitsrichtlinien 28

Wichtige Sicherheitsanweisungen 28

Einhaltung von Sicherheitsbestimmungen. 28

Einstieg in ihren P7. 29

Einführung 29

Anschlieben der Laufsprecher 29

Kabel 29

Installation 30

Aufstellen des Geräts 30

Anschließlich an einen Vorveränderk. 30

Anschlieben der Laufsprecher 31

Anschließlich der Stromversorgung 31

Bedienung des P7 32

Steuerelemente an der Vorderseite 32

Betriebsablauf 32

Befor Sie Anfangen 33

Bi-Wiring Ihrer Laufsprecher 33

Bi-Wiring und Bi-Amping der Laufsprecher 33

Bi-Amping der Anlage 33

Fehlerische 34

Fehlerstatusanzeigen 35

Technische Daten 36

Garantie 37

Online-registryung 37

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION

RISQUE DE CHOC ELECTRIQUE NE PAS OUVIR

ACHTUNG: Um das Risiko eines Elektroschocks zu minimieren, sollen den Sie die Abdeckung (Rückseite) nicht entfernen. Die Bauteile im Gerät können vom Benutzer nicht gewartet werden. Überlassen Sie die Wartung des Gerätes einem Fachmann.

WARNING: Um das Risiko von Brand oder Elektroschock zu reduzieren, sollen den sie这点 Gerät weder Regen noch Feuchtigkeit aussetzen.

Das Blitzsymbol in einem Dreieck weist den Anwender auf eine nicht isolierte „gefährliche Spannungsquelle" im Gehäuse des Gerätes hin, die stark genug sein kann, um einen Stromschlag auszulösen.

Das Ausrufezeichen in einem gleichschenkligen Dreieck weist den Anwender auf wichtige Anweisungen zum Betrieb und zur Instandhaltung (Wartung) in der Dokumentation hin.

ACHTUNG: Um Stromschläge zu vermeiden, stecken Sie den breiten Kontaktstift eines kanadischen oder amerikanischen Steckers in den breiten Schlitz der Steckdose. Stellen Sie safer, dass der Stecker vollständig in die Steckdose eingeführt wurde.

WICHTIGESICHERHEITSANWEISUNGEN

Dieses Gerät wurde unter Berücksichtigung strikter Qualitäts- und Sicherheitsbestimmungen entworfen und gefertigt. Sie sollen denoch bei der Installation und dem Betrieb folgende Vorsichtsmaßnahmen treffen:

I. Beachten Sie die Warnungen und Anweisungen

Vor der Inbetriebnahme这点es Gerätes sollenn Sie die entsprechenden Sicherheits- und Betriebsanweisungen lessen. Heben Sie这点es Handbuch gut auf, und beachten Sie die enthaltenen Warnungen sowie die Hinweise auf dem Gerät.

2.Wasser und Feuchtigkeit

Das Betreiben von elektrischen Geräten in der Höhe von Wasser kann gefährlich sein. Verwenden Sie das Gerät nicht in einer feuchten Umgebung (z.B. in der Höhe von Badewannen, Waschbecken, Swimming Pools oder in einem feuchten Keller).

3. Eindringen von Flüssigkeiten oder Schmutz

Achten Sie darauf, dass keine Flüssigkeiten oder Schmutz in das Geräteinnere gelangen. Sie sollen keine mit Flüssigkeit gefüllten Behälter (z.B. Blumenvasen) auf dem Gerät abstellen.

4. Belüftung

Stellen Sie das Gerät nicht auf ein Bett, ein Sofa, einen Teppich oder eine andere weiche Oberfläche, oder in ein abgeschlossenes Bücherregal bzw. einen Schrank, da hierdurch die Belüfung beeinträchtigt werden konnte. Es wird empfohlen, einen Mindestabstand von 50 mm um die Seiten- und Oberganten des Gerätes freizuhalten.

5.Wärme

Stellen Sie das Gerät nicht in der Nähe von offenem Feuer oder Wärme abgebenden Geräten wie Heizkorpern, Herden oder anderen Elektrogeräten (z.B. anderen Verständern) auf.

6. Klima

Das Gerät wurde für den Betrieb in gemäßigten Klimazonen ausgelegt.

7. Racks und Regale

Benutzen Sie nur Racks und Regale, die für die Verwendung mit Audiogeräten geeignet sind. Bewegen Sie die Anlage sehr vorsichtig, wenn sie sich auf einem fahrbaren Regal befindet, um ein Umfallen zu vermeiden.

8. Reinigung

Ziehen Sie vor dem Reinigen des Gerätes den Netzstecker.

In den meisten Fällen reicht es aus, wenn Sie das Gehäuse mit einem weichen, fusselfreien und angefeuchteten Tuch abwischen. Verwenden Sie keine Verdünner oder andere chemische Lösungsmittel.

Von der Verwendung von Polituren oder Möbelsprays wird abgeraten, da diese Substanzen weiß Spuren hinterlassen können, wenn das Gerät danach mit einem feuchten Tuch abgewischt wird.

9. Stromversorgung

Verwenden Sie nur eine Stromquelle, die den Hinweisen im Handbuch oder auf dem Gerät entspricht.

10. Schutz der Netzkabel

Verlegen Sie die Netzkabel nicht frei im Raum. Achten Sie darauf, dass sie nicht geknicht oder gedehn werden und dass keine Gegenstände darauf zu stehenkommen. Gehen Sie weitere sorgfältig mit Kabelenden an Steckern und Gerätebuchsen um.

I.I. Erdung

Achten Sie darauf, dass die Erdung des Gerätes nicht beeinträchtigt wird.

12. Stromleitungen

Bringen Sie Außenantennen nicht in der Höhe von Stromleitungen an.

13. Nichtnutzung

Ist die Anlage mit einem Standby-Modus ausgestattet, fliebt in diesen Modus ein geringer Strom durch das Gerät. Ziehen Sie den Netzstecker, wenn Sie das Gerät für längerere Zeit nicht nutzen.

I4. Seltsamer Geruch

Sollten Sie einen ungewöhnlichen Geruch bemerken oder Rauch am Gerät entdecken, schalten Sie es aus undziehen Sie den Netzstecker. Wenden Sie sich dann sofort an ihren Arcam-Handler.

15.Wartung

Sie sollenn nicht versuchen, das Gerät selbst zu warten. Führten Sie nur die in thisem Handbuch beschriebenen Maßnahmen aus. Überlassen Sie die Wartung des Gerätes einem qualifizierten Fachmann.

16. Zu behebende Schäden

Das Gerät sollte von einem Fachmann gewartet werden, wenn:

A. das Netzkabel oder der Netzstecker beschädigt wurde, oder
B. Gegenstände in das Gerät gefallen oder Flüssigkeiten eingedrungen sind, oder
C. das Gerät Regen ausgesetzt war, oder
D. das Gerät nicht ordnungsgemäß Funktioniert oder einen erheblichen Leistungsabfall aufweist, oder
E. das Gerät zu Boden gefallen oder das Gehäuse beschädigt ist.

17.Anheben des Geräts

Dieser Verträcker wiegt 31 kg. Seien Sie biem Anheiten und Umstellen dazu bescharen vorsichtig. Wir empfehlen, diese Geät mit zwei Personen zu tragen.

EINHALTUNGVON SICHERHEITSBESTIMMUNGEN

Dieses Gerät entspricht der internationalen Sicherheitsnorm für Elektrogeräte IEC 60065.

EINFUHRUNG

Der P7 Mehrkanal-Verträger wurde nach dem traditionell erstklassigen Design von Arcam und unter Berücksichtigunghöchster Herstellungsstandards entworfen und gefertigt. Dieser äußert leistungsstarke Mehrkanal-Verträger leistet über 150 Watt pro Kanal und eignet sich hervorragend zur Mehrkanal-Verträkung ihrer Home-Cinema-Anlage. Mit zwei Kanalquellen bieter er ihren darüber hinause ein Klangerlebnishöchster Qualität. Der P7 ist der ideale Partner für den FMJ AV8 Vorträger-Prozessor.

Jedes Verständkermodul ist identisch und von den anderen Modulen durch optoisolierte Stromkreise galvanisch isoliert. Damit ist gewährleistet, dass die einzelnen Verständkermodule gesondert mit dem notigen Strom versorgt werden, um so einen optimalen Kanalabstand und niedrigste Verzerrung sicherzustellen.

Der P7 besitz darüber hinaus Phono-Eingangs- und -Ausgangsbuchsen für den Signalfluss zu jedem Kanal, so dass das Signal zum Antreiben weiterer Laufsprecher in anderen Räumen oder zum Bi-Ampen der Laufsprecher an zusätzliche Veränder gerweitergegeben werden kann. Wird der P7 zum Antreiben eines Fünkanal-Surround-SoundSystems benutzt, konnen die beiden Ersatzmodule (L surround rear' (L Surround hinten) und ,R surround rear' (R Surround hinten)) in Verbindung mit den Hauptmodulen (L front' (L vorne) und ,R front' (R vorne)) für ein Bi-Amping geeigneter Laufsprecher vorne links und rechts benutzt werden.

Der P7 lässt sich problemlos mit verschiedenen Lautspruchern zusammen, einschließlich solcher mit THX-Zertifizierung. THX-Zertifizierung bedeutet, der P7 entspricht den äußert strengen THX-Ultra2-Normen und kann THX-Surround-EX-Signale von Dolby Digital- wie auch DTS-Soundtracks wiedergeben, wenn diese von einem THX-Surround-EX-fähigen Prozessor wie dem Arcam AV8 kommt.

Die individuelle Anpassung der Installation des P7 in einem Raum ist ein wichtiger Aspect und bedarf bei jedem Schritt größte Sorgfalt. Aus thisem Grund sind die Installationsanweisungen äußert stDETAILiert und sollenen genau befolgt werden. In thisem Handbuch wird davon ausgegangen, dass die installierende Person sich mit der Installation von Audio-/Videosystemen auskennt.

ANSCHLIEBEN DER LAUTSPRECHER

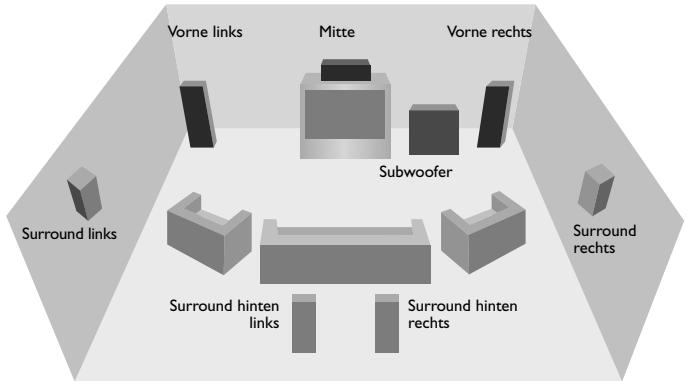

An den P7 setzen sich bis zu sieben Lautsprecher anschließen. Mit Ausnahme des Subwoofoers sollen alle Lautsprecher um ihre normale Blick-/Hörposition herum aufgestellt werden (siehe Diagramm). Der Subwoofer kann fast überall positioniert werden. Wir empfehlen Ohnen, hier zu experimentieren, um die besten Resultate zu erzielen.

Stellen Sie ihre Laufsprecher vorne links und rechts so auf, dass Sie ein ideales Stereobild für normale Musikwiedergabe erhalten. Stehen die Laufsprecher zu dicht Nebeneinander, erhalten Sie keinen Raumklang. Sollten sie andererseits zuweit auseinander stehen, entstehen der Eindruck, als hatte das Stereobild ein große Loch in der Mitte und wurde in zwei Häften wiedergegeben.

Der Center-Lautsprecher erhögt eine realistischere Wiedergabe der Dialoge und Mittentöne sowie ein breiteres, besseres Bild für Stereoeffekte und Hintergrundklänge für den Heimkino-Gebrauch. Gehen Sie in Bezug auf die Qualität Ihr's Center-Lautsprechers keine Kompromise ein, da er bei einem Home-Cinema-System den gesamtten Dialogträgt.

Der linke und rechte Surround-Lautsprecher reproduziert die in einem Mehrkanal-Heimkino-System gegebenen Raumklange und -effekte.

Die Surround-Lautsprecher hinten links und rechts sollen eine größere Tiefe vermitteln, noch mehr räumliche Details reproduzieren und eine Schallokalisierung möglich.

Der Subwoofer sorgt für eine bedeutend bessere Bassleistung Ihres Systems. Dies ist nutzlich, wenn besondere Kinoeffekte reproduziert werden sollen. Inbesondere ist dies der Fall, wenn ein dedizierter LFE-(Low-Frequency Effects)-Kanal vorhanden ist, wie bei Dolby Digital-oder DTS-Digital-Surround-codierten Disks.

KABEL

Wir empfehlen Ohnen, funkentstörte Analog-, Digital- und Videokabel hoher Qualität zu verwenden, da minderwertige Kabel die Klang-und Bildqualität Ihres Systems herabsetzen. Verwenden Sie nur solche Kabel, die für die jeweilige Verwendung geeignet sind, da andere Kabel entsprechendliche Impedanzeigenschaften besitzen und die Leistungsfähigkeit Ihres Systems beeinträchtigen konnten. Die Lautsprecherkabel sollenen möglichst kurz gehalten werden. Nehmen Sie niederohmige Kabel, um eine effiziente Energieübertragung zu gewährleisten und hörbare Verzerrungen zu vermeiden.

Für den rechten und linken Laufsprecher erhöhen Sie möglichst KabelGLEicher Länge,um eine optimale Soundstage-Bildausgabe zu gewährleisten.AuBerdem raten wir Ihnen, die Signal-,Laufsprecher- und Netzkabel in einigem Abstand zueinander zu verlegen, um Störungen auf ein Minimum zu halten.

Einzelheiten über geeignete Kabel erfahren Sie von ihrem Arcam-Handler oder Installateur:

7.RS BACK

6. R SURR

5.R FRONT

4. CENTRE

3. L FRONT

2. L SURR

1. LS BACK

POWER INLET

50-60HZ 2001

-230V 3700 VA MAX

12V TRIGGER

C

AUFSTELLEN DES GERÄTS

Stellen Sie den Veränder auf eine ebene, stabile Oberfläche.
Schützen Sie das Gerät vor direkter Sonneneinstrahlung und halten Sie es von Wärme- bzw. Feuchtigkeitsquellen fern.
Stellen Sie das Gerät nicht auf einen Veränder oder auf andere Wärmequellen.
Sorgen Sie für eine ausreichende Belüfung.

Der P7 besitzt zur Kuhlung einen regelbaren Ventilator. Steht das Gerät an einem geschlossenen Ort wie in einem Bücherregal, Geräterack oder Schrank, stellen Sie sicher, dass an allen Seiten genugend Platz für eine ausreichende Luftzufuhr zu den Luftungsschlitzen besteht. Eine unzureichende Ventilation kann zum Abschalten des P7 auf Grund von Überhitzung führen.

DerVerträker wird bei normalem Betrieb warm.

• Stellen Sie sicher, dass das Geräterack für das Gewicht des Geräts (31 kg) geeignet ist.

ANSCHLIEßenAN EINEN VORVERSTÄRKER

ANALOG-AUDIO-EINGÄNGE

Achten Sie unbedingt darauf, dass die Vorverstärker-Ausgänge mit dem Modul für den entsprechenden Kanal verbunden werden. Schließen Sie an den linken Surround-Ausgang z.B. das Modul an, das den linken Surround-Laatsprecher anteibt.

Alle Module sind identisch. Wir raten ihren jedoch, sich an die auf der Rückseite des Geräts angegebenen Verbindungen zu halten, da die Verstärkermodule paarweise stummgeschelt werden. Auf Grund der Stromkreisanordnung im P7 sollen den Sie an den empfohlenen Kanal die korrekten Eingangssignale und Lautsprecher anschließen, da sonst keine optimale Links-/Rechts-Stereo-Bildausgabe gewährleistet ist.

Schließen Sie die Ausgabe des Vorvermögens an die AUDIO IN-Buchsen am P7 an. Achten Sie darauf, welcher Kanal vom Vorvermögen an welches Vermögen-Modul angeschlossen ist, so dass der richtige Lautspricher mit dem Modul verbunden ist und die korrekte Kanalidentität aufrechtherhalten werden kann.

Wenn Sie vier Module für die doppelte Verständung (Bi-Amping) eines Laufsprecherpaars benutzen oder für das Bi-Amping einen anderen Veränderk verwenden möchten, können Sie das Signal für diesen Kanalnehmen und es über die AUDIO OUT-Phonobuchse des Modus in die anderen Module eingeben. Das Signal wird dann in das ersten Modul gespeist, aber auch an das zweite weitergegeben, so dass ein Bi-Amping des Laufsprechers über beiden Module möglich ist.

12VTRIGGER-EINGANG

Besitzt Ihr Vorveränderker einen 12V Trigger-Ausgang, können Sie ihm mit einer 3,5-mm-Buchse an den Anschluss 12VTRIGGER IN anschließen. Damit können Sie den P7 vom Vorveränderker fernschalten.

Beachten Sie, dass der Trigger-Eingang nur dann aktiv ist, wenn der zentrale Netzschalter (Power) auf der Frontplatte betätig wurde.

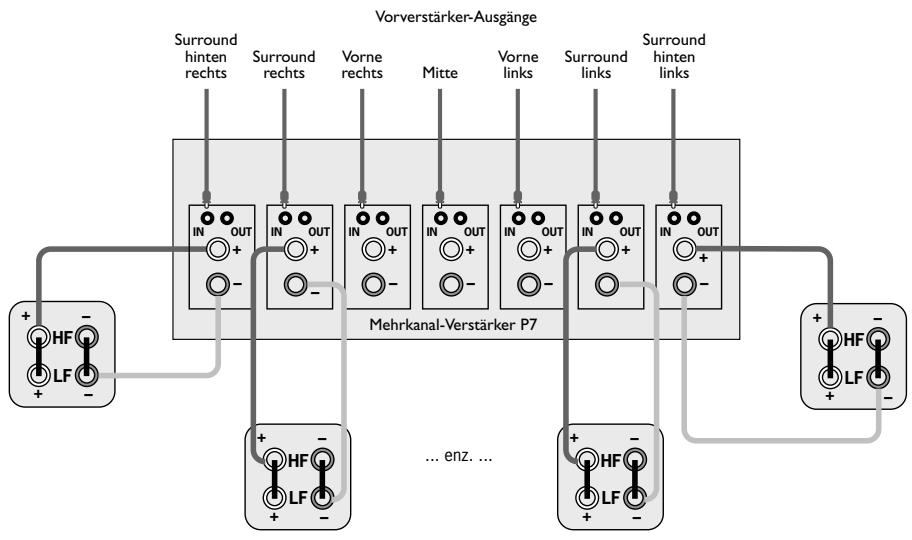

Prinzipverkabelung der Laufsprecher (zur Klarheit wurden drei Kanäle wegelassen)

ANSCHLIEBEN DER LAUTSPRECHER

Schließen Sie die Laufsprecher gemäß dem korrekten Eingangssignal an die Laufsprecher-Anschlusspunkte an. Mit anderen Worten, der Center-Kanal-Laufsprecher muss an das Modul angeschlossen werden, welches das Signal für den Center-Kanal erhält. Bei allen anderen Kanälen wird entsprechend vorgegangen.

Achten Sie wie bei allen Laufsprecherverbindungen beim Anschlieben der Laufsprecher auf die richtige Polarität (d.h. rot (+) an rot; schwarz (-) an schwarz).

Für ein Bi-Wiring oder Bi-Amping ihrer Laufsprecherlesen Sie sichitte den Abschnitt gegen Ende theses Handbuchsdurch. DortfindenSie auch ensprechende Diagramme.Sollten Sie beim Anschlieben IhresSystems Zweifel haben oder weitere Informationen über Bi-Ampingbenotigen, wenden Sie sichitte an ihren Arcam-Handler.

ANSCHLIEBEN DER STROMVERSORGUNG

NETZKABEL

Das Gerät wird normalerweise mit einem verschreiben Netzstecker am Stromkabel gefeliert. Wird der Stecker aus irgendem Grund vom Kabel gelöst, muss er umgehend fachgerecht entsorgt werden, da er sonst in einer Steckdose einen Stromschlag verursachen kann. Sollten Sie ein neuen Stromkabel benötigen, wenden Sie sichitte an ihren Arcam- Handler.

FALSCHER NETZSTECKER?

Prüfen Sie, ob der mitgelieferte Netzstecker zu ihrer Stromversorgung passst und die Netzspannung mit der Einstellung auf der Geräterückseite (100V, 115V oder 230V) übereinstimmt, bevor Sie das Gerät anschließen.

Sollte ihre Netzspannung nicht übereinstimmen oder Ihr Netzstecker nicht passen, wenden Sie sichitte an ihren Arcam-Handler oder an den Arcam-Kundendienst unter [phone].

ANSCHLIESSEN

Drücken Sie den Stecker (IEC-Hochstrombuchse) des mitgelieferten Netzkabels in die Netzbuchse POWER INLET an der Geräterückseite. Achten Sie darauf, dass er fest eingesteckt wird.

Der P7 ist so konzipiert, dass sich ein IEC-Kabel mit Standardspannung (unzureichende Stromspannung) nicht an den P7 anschließen lässt. Es können nur Hochstromnetzkel angeschlossen werden.

Stecken Sie das andere Ende des Netzkabels in eine Netzsteckdose und schalten Sie die Steckdose an.

Bedienung des P7

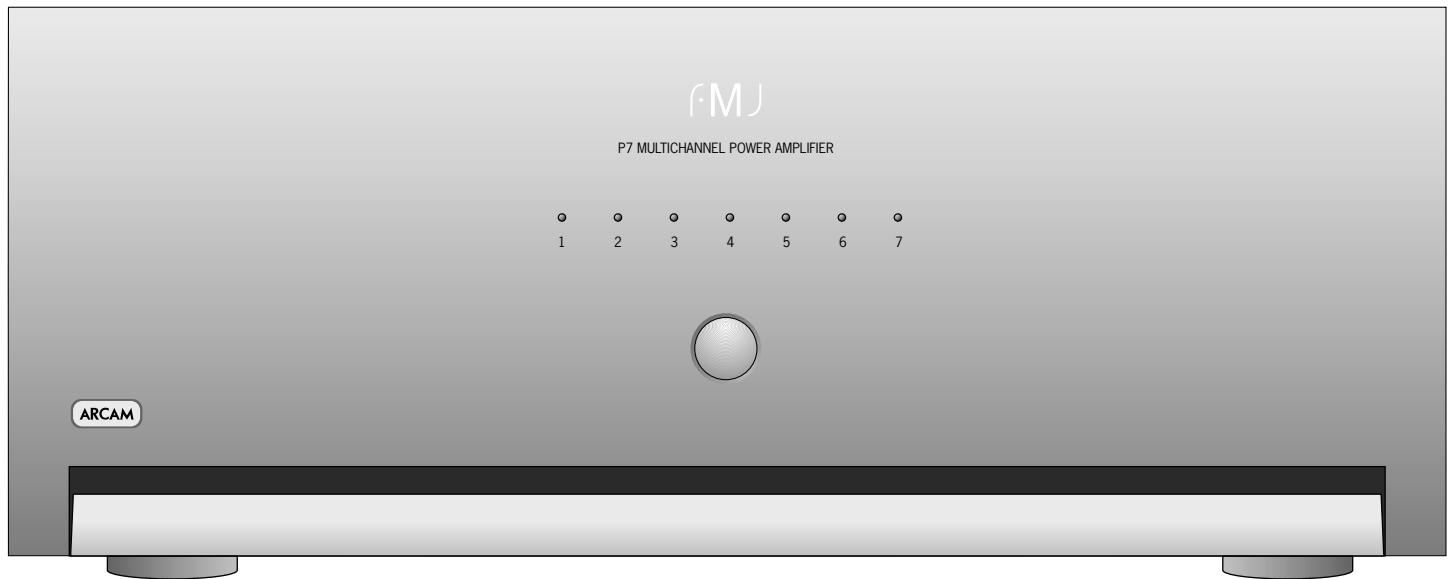

STEUERELEMENTEAN DER VORDERSEITE

Die Frontplatte des P7 besitzt einen einzigen Schalter: ein zentral positionierter An/Aus-Schalter.

NETZSCHALTER

Mit dem Netzschalter wird das Gerät ein- und ausgeschelt. Beachten Sie, dass die Module einzeln eingeschelt werden, um den Stromstoß zu staffeln, der beim Einsatzen eines leistungsstarken Verständers entstehen (d.h. um einen 'weichen Start' zu gewährleisten). Dadurch wird der von der Haushaltssteckdose entnommene Stoßstrom reduziert.

STATUS-LEDS

Eine separate LED zeigt den Status jeges der sieben Kanäle des P7 an. Die LEDs durchlaufen den Zyklus rot, orange und grün und geben damit an, ob das Gerät „hochgefahren' (initialisiert) oder stabilisiert wird bzw. ob es aktiv ist.

Im Standby-Modus sind alle LEDs abgeschaltet.

BETRIEBSABLAUF

Sobald Sie die entsprechenden Verbindungen hergestellt haben, kann der P7 über den zentral auf der Frontplatte positionierten Knopf eingeschaltet werden.

EINSCHALTEN

Bevor Sie den P7-Verträker hochfahren, empfehlen wir Ihnen, ihren Vorverträker oder Controller einzuschalten.

Der Normalstart wird durch die folgende LED-Leuchtsequenz auf der Frontplatte angezeigt:

1. Beim Einsatz leuchten alle LEDs rot auf.
2. Nach etwas einer halben Sekunde leuchtet die mittlere LED gelb auf.
3. Im Abstand von etwas einer Sekunde leuchten nun auch die restlichen LEDs waarweise von der Mitte zum Rand hin gelb auf.
4. Daraufhin leuchtet die mittlere LED grün auf und Sie horen vom Relais ein 'Klick'.
5. Im Abstand von etwas einer Sekunde leuchten nun auch die restlichen LEDs paarweise von der Mitte zum Rand hin grün auf, wobei auch hier ein Klickgeräusch des Relais zu hören ist.

Sollten die LEDs beim Hochfahren des P7 nicht in dieser Reihenfolge aufleuchten oder sich während des Betriebs ungewöhnlich verhalten, beziehen Sie sichitte auf die Tabelle ,Fehlerstatusanzeigen' auf Seite 35, um Herauszufinden, warum der Verständner in den Schutzmodus übergegangen ist.

AUSSCHALTEN

Schalten Sie den P7-Veränder vor dem Vorveränder bzw. Controller aus.

Damit verhindern Sie, dass „Schläge' oder Stromspitzen durch den Veränder geschickt werden, die das System beschädigten können.

HINWEIS: Sollten Sie das Gerät ausschalten, empfehlen wir Ihnen, mit dem erneuten Einsatzen mindestens 20 Sekunden zu warten, damit sich der im Veränder verbleibende Reststrom vor dem Einsatzen entladen kann.

Bi-Wiring und Bi-Amping der Laufsprecher

BEFOR SIE ANFANGEN

WARNING: Schließen Sie keine Geräte am Verträker an, während dieser eingeschaltet oder mit dem Netz verbunden ist.

Prufen Sie vor dem Einsatz des Geräts alle Kabelverbindungen sorgfältig und achten Sie darauf, dass keine blanken Kabel das Verstärkergehäuse berühren (dies könnte einen Kurzschluss auslösen) und dass die positiven (+) und negativen (-) Pole richtig angeschlossen wurden.

Der Lautstärkeregler des Verständrakers muss ganz heruntergedreht sein, bevor Sie mit den folgenden Arbeitsschritten beginnen.

BI-WIRING IHRER LAUTSPRECHER

Durch Bi-Wiring (Doppelverkabelung) wird die Klangqualität der Anlage erhöht, da die hohen und niedrigen Freqenzsignale in voneinander getrennte Laufsprecherkabel aufgeteilt werden. Dadurch werden Signalverzerrungen vermieden, die in einer herkömmlich mit nur einem Kabel angeschlossenen Anlage durch die interagierenden hoch- und niederefficienten Strome erzeugt werden.

SIE BENÖTIGEN:

Lautsprecher - mit jeweils vier Anschlüssen, die mit HF (Hochfrequenz + und -) und LF (Niederfrequenz + und -) bezeichnet sind.

Lautsprecherkabel - zwei Paar Kabel pro Lautsprecher (die am Verständner an einem gemeinsamen Ausgang angeschlossen werden können, wenn dieser, wie der P7, nur ein Paar Ausgangsanschlüsse pro Kanal hat). Sie können auch ein speziell für Bi-Wiring geeignetes Kabelbündel mit den entsprechenden Anschlüssen verwenden, das Sie von ihrer Handlert erhalten.

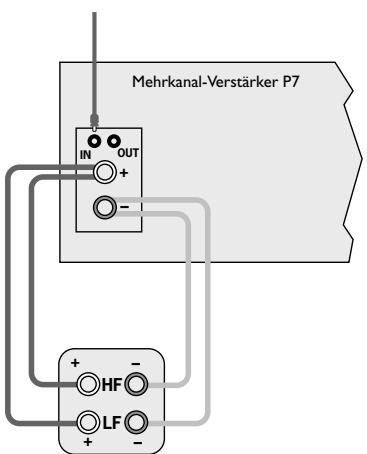

So schreiben Sie die Laufsprecher an:

I. Entfernen Sie die Anschlussbrücken der Laatsprecheranschlüsse an der Laatsprecherrückseite.

HINWEIS: Wenn Sie den Kurzschlussbügen nicht von ihren Laufsprecheranschlüssen entfern, besteht noch eine Eindrahtverbindung zu ihren Laufsprechem!

1. Schlieben Sie die Kabel an (siehe Abbildung) und achten Sie damit immer auf die richtige Polarität.

Bi-Wiring mit einem Verbindungssatz am Veränderker

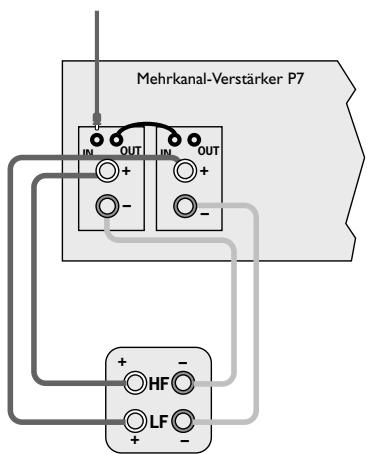

BI-AMPING DER ANLAGE

Sie konnen die Leistung der Anlage weiter verbessern, indem Sie das Prinzip des Bi-Wiring erweitern und jeweils einen Veränder für den Nieder- und einen Veränder für den Hochfrequenzschaltkreis der Laufsprecher verwenden.

Um ihre Laufsprecher zu bi-ampen, schlieben Sie die Laufsprecher-Anschlüsse von einem Modul an ein Anschlussaar am Laufsprecher an.Verbinden Sie ein weiteres Modul oder einen Kanal eines separates Vollverständrakers mit dem anderen Anschlussaar am Laufsprecher, so dass an diesen Laufsprecher zwei Verständerkanäle angeschlossen sind: einer für Tieftöne und einer für Hochtöne.

Stellen Sie in jedem Fall saber, dass die positiven Anschlüsse der Laufsprecher an die positiven (roten) Anschlüsse des Verständerkers und die negativen (schwarzen) an die negativen angeschlossen sind.

HINWEIS: Um ihre Laufsprecher zu bi-ampen, müssen sie bi-wiring-fähig sein und positive und negative Anschlüsse für Hochfrequenz (HF)- und Niederfrequenz (LF)-Informationen haben. Sollten ihre Laufsprecher bi-wiring-fähig sein, stellen Sie sicher, dass alle Verbindungen zwischen den HF- und LF-Anschlüssen entfernt werden.

Aufbau eines Bi-Amping-Systems

I. Entfernen Sie die Anschlussbrücken der Lautsprecheranschlüsse an der Lautsprecherrückseite.

WARNING: Thiser Schritt ist sehr wichtig, da bei Nichtbeachtung der Veränder beruchtigt werden kann. Ein solcher Schaden fällt nicht unter die Garantie.

1. Schließen Sie die Kabel an (siehe Abbildung) und achten Sie darauf immer auf die richtige Polarität.
2. Schlieben Sie mit Hilfe der Verbindungskabel die OUT-Buchse des ersten Kanals an die entsprechende IN-Buchse des Nachbarkanals des Vollverständrakers an.

Empfohlene Bi-Amping-Konfiguration

KEIN AUFLEUCHTEN AM GERÄT

Prufen Sie, ob:

das Verbindungskabel am P7 angeschlossen und die entsprechende Netzsteckdose an ist.
die Steckersicherung durchgebrannt ist oder ein Überlastschalter den Stromkreis an einer früheren Stelle auf dem Strompfad unterbrochen hat.
der Netzschalter betätig wurde.

LED LEUCHTET ROT AUF

Sollten die LEDs in ungewöhnlicher Reihenfolge aufleuchten, beziehen Sie sich auf die Tabelle 'Fehlerstatusanzeigen'.

KEIN TON

Prüfen Sie, ob:

am Vorveränder der richtige Eingang gewählt wurde.
Sieden Digital-Eingang der richtigen Eingangsquelle zugeordnet haben.
am Gerät die Lautstärke hinreichend aufgedreht wurde oder ob vorne auf dem Display des Vorverstärkers 'MUTE' zulesen ist.
Ihr(e) Veränder eingeschaltet sind und fehlerfrei funktionieren.

SCHLECHTE UND VERZERRTE TONQUALITÄT

Prüfen Sie, ob:

alle Kabel richtig eingesteckt wurden. Ziehen Sie die Kabel notfalls aus den Anschlüssen und stecken Sie sie erneut ein. (Schalten Sie zuvor jedoch das Gerät aus.)
Sie im Installationsmenü des Prozessors bzw. Vorverstärkers die richtige Laufsprechergebnisse für Ihr System gewählt haben.

TON NURAUS EINIGEN LAUTSPRECHERN ZU HÖREN

Prüfen Sie, ob:

alle Lautsprecher des Systems richtig am P7 angeschlossen sind.
- Sie ihren Vorveränder auf ähnliche Lautsprecher Ihres Systems konfiguriert haben.
- Sie eine geeignete Surround-Sound-Quelle gewählt haben und über den Vorveränderungen speilen.
der Spieler bei Digitalquellen Mehrkanaldaten ausgibt. Bei einigen DVD-Spielern konnen Sie wahlen, in welchem Format Mehrformat-Disks ausgegeben werden und ob Mehrkanaldaten durch Downmix in PCM-Format (Stereo) umgewandelt werden.
es sich bei der abgespielen Disk um eine Mehrkanalaufnahme handelt und ob der Prozessor Mehrkanal-Audio ausgibt.
■ Ihre Laufsprecher-Balance korrekt ist.
alle Verträger eingeschaltet sind und alle Kanäle richtig Funktionieren.
alle Geräte eingeschaltet sind. Sollte das Audiogerät vom P7 verkettet sein, vergewissem Sie sich, dass das gespeiste Gerät eingeschaltet wurde.

BRUMMEN AN EINEM VERSTÄRKERAUSGANG

Prufen Sie, ob:

alle Kabel richtig eingesteckt wurden. Ziehen Sie die Kabel notfalls aus den Anschlüssen und stecken Sie sie erneut ein. (Schalten Sie zuvor jedoch das Gerät aus.)
das Brummen von einem Erdungskreis kommt und durch eine Antenne, eine Satellitenschüssel oder ein Kabel verursacht wird. In diesen Fall sollenn Sie sich mit Ihrtem Antennenmonteur in Verbindung setzen.
die Signal-(Verbindungs-)Kabel um ein Netzkabel herum liegen.
sich das Brummen legt, wenn Sie den Erdanschluss an der Rückseite des Prozessors (falls vorhanden) abschalten.

STÖRUNG DES RADIO-/FERNSEHEMPFANGS

Der P7 ist auf elektromagnetische Störfreiheit von hochstem Niveau ausgelegt.

Prüfen Sie, ob:

das Kabel der Antenne/Satellitenschüssel möglichst welt von Ihr dem P7 und seinen Kabeln verlegt wurde.
die Kabel der Antenne/Satellitenschüssel hoher Qualität und funkentstört sind.
sich eine Verbesserung einstellt, wenn Sie die Empfangsantenne/-satellitenschüssel möglichstweit von Ihr dem P7 und seinen Kabeln positionieren.
Sollte sich das Problem nicht losen setzen, setzen Sie sich mit Ihrlem Antennenmonteur in Verbindung.
- Sie für ihre Ausrüstung qualitat hochwertige funkentstörte Audiokabel verwenden und ob die Kabel verknickt oder beschädigt sind.

Die unten angegebenen LED-Muster zeigen folgende Fehlerzustände an:

LED-Status	Beschreibung	Verträgermaßnahme
Alle LEDs blinken grün auf.	Der Verträger befindet sich im normalen Betriebszustand.	Keine
Beim Hochfahren bleiben alle LEDs längerere Zeit rot.	Der Verträger wartet, bis die DC-Offset-Fehlerleitungen frei sind. Ein DC-Offset-Fehler kann auftreten, wenn die Gleichstumspannung am Ausgang des Vorverträgers, der den P7 speit, zu hoch ist. Das Gerät besteht in Normalbetrieb über; wenn die Leitungen innerhalb von 20 Sekunden frei werden.	Um festzustellen, ob die DC-Offsetspannung zu hoch ist, ziehen Sie die Verbindungskabel (bei ausgeschalten P7) ab und schalten Sie den P7 ein. Damit,müssen der Verträger behoben sein.
Beim Hochfahren oder im Normalbetrieb blinken eine oder mehrere LEDs grün auf. Die anderen LEDs bleiben durchgehend rot.	Der Gleichstromfehler,lösst sich nicht beheben. Die Kanäle mit den grün auflblinkenden LEDs beziehen sich auf die Verträgerkomodule, bei denen der DC-Offset-Fehler aufgetreten ist. Eine andere,Möglichkeit ist, dass innerhalb von 12 Sekunden seit Behebung eines früheren DC-Offset-Fehlers auf demselben Kanal erneut ein DC-Offset-Fehler aufgetreten ist.	Der Verträger schaltet sich ab. Zum Zurücksetzen muss der Verträger einem komplet neu geschätten werden (durch ein Neuschalten des Triggers wird der Verträger NICT zurückgesetzt).
Beim Hochfahren oder im Normalbetrieb blinken eine oder mehrere LEDs grün auf. Die anderen LEDs bleiben NICHT durchgehend rot.	Der Verträger versucht, einen DC-Offset-Fehler auf einem Kanal mit der grün auflblinkenden LED zu behuben.	Der Verträger schaltet den Kanal mit dem Fehler und den mit ihm gpaarten Kanal stumm. Der Verträgerbleibt bis zu zwei Sekunden oder bis der Fehler behoben ist (was auch immer eher eintritt) in thisem Zustand.
Beim Hochfahren oder im Normalbetrieb blinken eine oder mehrere LEDs rot auf. Die anderen LEDs bleiben durchgehend rot.	Ein Kurzschlussfehler,lösst sich nicht beheben. Die rot auflblinkenden LEDs beziehen sich auf die Verträgerkomodule mit dem Kurzschlussfehler. Eine andere,Möglichkeit ist, dass innerhalb von 12 Sekunden seit Behebung eines früheren Kurzschlussfehlers auf demselben Kanal erneut ein Kurzschlussfehler aufgetreten ist.	Der Verträger schaltet sich ab. Zum Zurücksetzen muss der Verträger einem komplet neu geschätten werden (durch ein Neuschalten des Triggers wird der Verträger zurückgesetzt).
Beim Hochfahren oder im Normalbetrieb blinken eine oder mehrere LEDs rot auf. Die anderen LEDs bleiben NICHT durchgehend rot.	Der Verträger versucht, einen Kurzschlussfehler auf einem Kanal mit der rot auflblinkenden LED zu behuben.	Der Verträger schaltet den Kanal mit dem Fehler und den mit ihm gpaarten Kanal stumm. Der Verträgerbleibt bis zu einer halben Sekunde oder bis der Fehler behoben ist (was auch immer eher eintritt) in thisem Zustand.
Beim Hochfahren oder im Normalbetrieb blinken eine oder mehrere LEDs gelt auf. Die anderen LEDs bleiben NICHT durchgehend rot.	Der Verträger versucht, einen Überhitzung des Kanals mit der gelb aufblinkenden LED zu behuben.	Der Verträger schaltet den Kanal mit dem Fehler und den mit ihm gpaarten Kanal stumm und der Ventilator wird auf Höchstgeschwindigkeit gestellt. Der Verträgerbleibt in thisem Zustand, bis der Kanal sich abgekühlt hat.
Beim Hochfahren oder im Normalbetrieb blinken eine oder mehrere LEDs gelt auf. Die anderen LEDs bleiben durchgehend rot.	Innerhalb von 12 Sekunden seit Behebung eines früheren Überhitzungsefflers ist auf demselben Kanal erneut ein Überhitzungseffler aufgetreten. Die gelb aufblinkenden LEDs beziehen sich auf die Verträgerkomodule, bei denen der Überhitzungseffler aufgetreten ist.	Der Verträger schaltet sich ab. Zum Zurücksetzen muss der Verträger einem komplet neu geschätten werden (durch ein Neuschalten des Triggers wird der Verträger zurückgesetzt).
Beim Hochfahren oder im Normalbetrieb blinken alle LEDs gelb auf.	Der Verträger versucht, einen Überhitzungseffler auf mehr als einem Kanal zu behuben, oder die Netztransformatoren sind überhitzt.	Der Verträger schaltet alle Kanäle stumm und der Ventilator wird auf Höchstgeschwindigkeit gestellt. Der Verträgerbleibt in thisem Zustand, bis alle Kanäle bzw. der Transformatorison sich abgekühlt haben.
Im Normalbetrieb bleiben alle LEDs durchgehend rot.	Auf einem oder mehreren Kanälen ist ein Überhitzungseffler aufgetreten, oder die Netztransformatoren haben sich innerhalb von 12 Sekunden seit Behebung eines früheren Überhitzungsefflers erneut überhitzt.	Der Verträger schaltet sich ab. Zum Zurücksetzen muss der Verträger einem komplet neu geschätten werden (durch ein Neuschalten des Triggers wird der Verträger NICT zurückgesetzt).
Beim Hochfahren oder im Normalbetrieb blinken eine oder mehrere LEDs gelt auf. Die anderen LEDs lechten grün auf.	Auf einem oder mehreren Kanälen ist beim Versuch der Behebung eines mehrfachen Überhitzungsefflers ein DC-Offset-Fehler aufgetreten.	Der Verträger schaltet sich ab. Zum Zurücksetzen muss der Verträger einem komplet neu geschätten werden (durch ein Neuschalten des Triggers wird der Verträger zurückgesetzt).
Beim Hochfahren oder im Normalbetrieb blinken eine oder mehrere LEDs gelt auf. Die anderen LEDs lechten rot auf.	Auf einem oder mehreren Kanälen ist beim Versuch der Behebung eines mehrfachen Überhitzungsefflers ein Kurzschlussfehler aufgetreten.	Der Verträger schaltet sich ab. Zum Zurücksetzen muss der Verträger einem komplet neu geschätten werden (durch ein Neuschalten des Triggers wird der Verträger zurückgesetzt).

Technische Daten

Alle Messungen wurden mit einem Netzstrom von 230V/50Hz durchgeführt
Dauerleistung
Alle Kanäle angetrieben, 20Hz—20kHz, 8Ω	150W pro Kanal; 1,05kW gesamt
Alle Kanäle angetrieben, 20Hz—20kHz, 4Ω	230W pro Kanal; 1,62kW gesamt
Ein oder zwei Kanäle angetrieben, 1kHz, 8Ω	160W pro Kanal
Ein oder zwei Kanäle angetrieben, 1kHz, 4Ω	250W pro Kanal
Ein oder zwei Kanäle angetrieben, 1kHz, 3,2Ω	300W pro Kanal
Spitzenstromleistung
	±25A pro Kanal
Gesamtklirrfaktor
Auf jeder Stufe bis Nennleistung, in 4 oder 8Ω	<0,05% (20Hz—20kHz); typisch <0,005% bei 1kHz
Frequenzbereich
	±0,2dB (20Hz—20kHz)
	-1dB bei 1Hz und 100kHz
Restbrumm und Eigeneräusch
Bezugsleistung	-122dB, 20Hz–20kHz, unbewertet
Spanningsverstärkung
	x 28,3 (1V Eingang ergibt 100W/8Ω Ausgang)
Eingangsimpedanz
	22kΩ parallel mit 470pF
Ausgangsimpedanz
	50mΩ bei 20Hz, 1kHz
	120mΩ bei 20kHz
Leistungsaufnahme
	100V, 115V oder 230VAC, 50/60Hz, max. 3kW über einen leistungsstarken IEC-Netzeingang
	Ein Weichstartsystem verhindert übermäßig Stromströbe beim Einschalten
Kenndaten
	Abmessungen: B430 x T450 x H180 mm
	Gewicht: 31kg netto; 35kg mit Verpackung
Irrtümer und Auslassungen vorbehalten

LAUFENDEVERBESSERUNGEN

Arcam befolgt eine Politik der ständigen Produktverbesserung. Das Design und die technischen Daten können sich deshalb ohne weiteren Hinweis ändern.

HINWEIS: Sofern nicht anders ausgewiesen, entsprechen die technischen Daten dem Serienstandard.

STÖRGERÄUSCHE

Der P7 ist als Audiogerät auf elektromagnetische Störfreiheit von hochstem Niveau ausgelegt.

Das Gerät kann RF-(Hochfrequenz-)Energie ausstrahlen. In einigen Fällen kann dies zu Störungen mit dem FM- und AM-Radioempfang führen. Sollte dies der Fall sein, positionieren Sie den P7 und seine Verbindungskabel möglichstweit vom Tuner und seinen Antennen. Störungen halten sich des weiteren reduzieren, wenn Sie den P7 und den Tuner an entsprechiche Netzsteckdosen anschließen.

EG-LANDER - Diese Produkte entsprechen der Richtlinie 89/336/EWG.

USA - These Produkte entsprechen den Anforderungen der FCC.

WELTWEITE GARANTIE

Sie sind berechtigt, das Gerät während der ersten zwei Jahre nach Kaufdatum bei einem autorisierten Arcam-Fachhändler kosten los reparieren zu halten, unter der Voraussetzung, dass es ursprünglich bei einem Arcam-Händler erworben wurde. Der Hersteller übernimmt keine Verantwortung für Schäden, die durch Unfall, Missbrauch, Verschleiß, unachtsamen Gebrauch oder unautorisierte Veränderungen bzw. Reparaturen entstehen. Außerdem wird keinerlei Verantwortung für Schäden oder Verlust des Gerätes während des Transports zum oder vom Garantienehmer übernommen.

DIE GARANTIE UMFASST FOLGENDES:

Teile- und Arbeitsstundenkosten bis zu zwei Jahre nach dem Kaufdatum. Nach Ablauf von zwei Jahren müssen Sie die vollen Kosten für Ersatzteile und Arbeitsstunden/TRagen. Versandkosten werden nicht übernommen.

INANSPRUCHNAHME DER GARANTIE

Das Gerät sollte in der Originalverpackung an den Handler zurückgegeben werden, bei dem es erworben wurde. Ist dies nicht möglich, können Sie es auch direkt an den Arcam-Vertreter in Ihrlem Land schicken. Der Versand sollte frei Haus durch ein etabliertes Transportunternehmen erfolgen. Da keine Verantwortung für Schäden oder Verlust während des Transports zum Handler übernommen wird, sollen den das Gerät entsprechend versichern.

ONLINE-REGISTRIERUNG

Sie können Ihr Arcam-Produkt online unter folgender Adresse registrierten:

Arcam Deutschland Vertrieb:

BRIDGE AUDIO Vertriebs GmbH

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet: www.bridgeaudio.de

Weitere Informationen erhalten Sie von Arcam direkt:

Wenn Ihr Handlere ihre Fragen zu dieser oder einem anderen Arcam-Produkt nicht beantwerten kann, wenden Sie sich an:

Arcam Deutschland Vertrieb:

BRIDGE AUDIO Vertriebs GmbH

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet: www.bridgeaudio.de

16. Schade die reparatie vereist

GELUID IS SLECHT EN WORDT ZEER GESTOORD

Controleer of:
