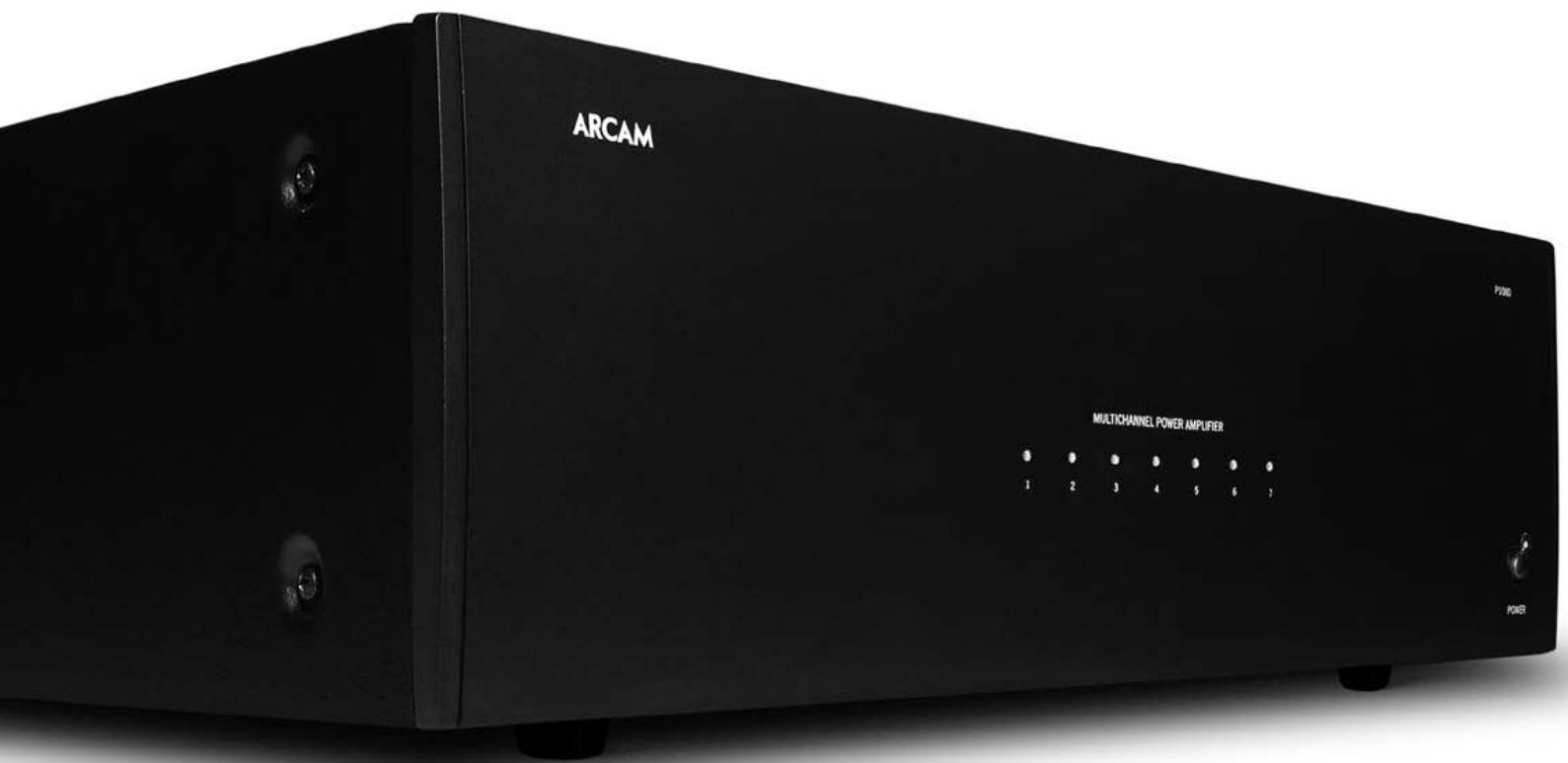

Produkttyp	Mehrkanal-Leistungsverstärker
Marke	ARCAM
Modell	DIVA P1000
Abmessungen (B x T x H)	430 x 450 x 180 mm
Nettogewicht	31 kg
Netzspannung	100V, 115V oder 230V AC, 50/60Hz, 2,2 kW max
Ausgangsleistung (8 Ω, alle Kanäle)	135 W pro Kanal (945 W gesamt)
Ausgangsleistung (4 Ω, alle Kanäle)	210 W pro Kanal (1,47 kW gesamt)
Ausgangsleistung (8 Ω, 1 oder 2 Kanäle)	190 W pro Kanal
Ausgangsleistung (4 Ω, 1 oder 2 Kanäle)	305 W pro Kanal
Ausgangsleistung (3,2 Ω, 1 oder 2 Kanäle)	325 W pro Kanal
Spitzenausgangsstrom	±25 A pro Kanal
Gesamte harmonische Verzerrung (THD)	< 0,08 % max (20 Hz - 20 kHz), typisch < 0,007 % bei 1 kHz
Frequenzgang	±0,2 dB (2 Hz - 50 kHz), -1 dB bei 1 Hz und 100 kHz
Signal-Rausch-Verhältnis	-110 dB (bewertet A), -100 dB (CCIR)
Verstärkungsfaktor	28,3 (1 V Eingang ergibt 100 W an 8 Ω)
Eingangsimpedanz	22 kΩ parallel mit 180 pF
Ausgangsimpedanz	50 mΩ (20 Hz), 120 mΩ (20 kHz)
Anzahl Kanäle	7 Kanäle
Eingänge	7 x RCA (Cinch), 7 x XLR (symmetrisch), 1 x Trigger 12 V (3,5 mm Klinke)
Lautsprecherausgänge	7 Paar Anschlussklemmen (Bi-Wiring möglich)
Hauptfunktionen	Mehrkanalverstärkung, Bi-Amping, Gain-Einstellung (A/B/C)
Wartung und Reinigung	Gerät vor der Reinigung vom Netz trennen. Verwenden Sie ein weiches, feuchtes Tuch. Keine Lösungsmittel verwenden.
Sicherheit	Nicht Regen oder Feuchtigkeit aussetzen. Gehäuse nicht öffnen. Reparaturen nur von qualifiziertem Fachpersonal durchführen lassen.
Ersatzteile und Reparaturfähigkeit	Interne Teile sind nicht vom Benutzer reparierbar. Wenden Sie sich an einen autorisierten Arcam-Händler.
Allgemeine Informationen	Politik der kontinuierlichen Verbesserung: Technische Daten können ohne Vorankündigung geändert werden.

Häufig gestellte Fragen - DIVA P1000 ARCAM

Wie schließe ich Lautsprecher an den P1000 an?

Verwenden Sie hochwertige Lautsprecherkabel. Verbinden Sie für jeden Kanal die positive Klemme (rot, +) des Verstärkers mit der positiven Klemme des Lautsprechers und die negative Klemme (schwarz, -) mit der negativen Klemme. Je nach den Fähigkeiten Ihrer Lautsprecher können Sie Single-Wiring, Bi-Wiring oder Bi-Amping verwenden. Konsultieren Sie das Handbuch für detaillierte Schaltpläne.

Was tun, wenn keine Anzeige auf der Vorderseite leuchtet?

Überprüfen Sie, ob das Netzkabel korrekt an den P1000 und die Steckdose angeschlossen ist. Stellen Sie sicher, dass die Steckdose unter Spannung steht. Überprüfen Sie die Sicherung auf der Rückseite (durch ein identisches Modell ersetzen). Stellen Sie sicher, dass der Netzschalter auf der Rückseite auf EIN steht.

Wie stelle ich die Verstärkung ein?

Auf der Rückseite des Geräts, in der Nähe der Lautsprecherklemmen, befindet sich ein Schalter für jeden Kanal. Position A: Verstärkung 31,5 dB (Arcam-Standard), Position B: Verstärkung 29 dB (THX-kompatibel), Position C: Verstärkung 26 dB. Es wird empfohlen, alle Kanäle auf die gleiche Position einzustellen.

Warum kommt kein Ton, obwohl die Anzeigen grün leuchten?

Überprüfen Sie, ob der Vorverstärker richtig eingestellt ist: ausgewählte Quelle, Lautstärke nicht auf Minimum, Stummschaltung deaktiviert. Stellen Sie sicher, dass die Verbindungskabel zwischen Vorverstärker und P1000 richtig angeschlossen sind. Testen Sie mit einem Kopfhörer am Vorverstärker, um das Problem zu lokalisieren.

Was bedeuten die orangefarbenen Anzeigen auf einem Kanal?

Eine orangefarbene Anzeige weist auf eine Überhitzung dieses Kanals hin. Der Verstärker schaltet den Ton dieses Kanals automatisch ab, bis er abgekühlt ist. Stellen Sie sicher, dass das Gerät gut belüftet ist (mindestens 5 cm Freiraum rundherum). Wenn das Problem bestehen bleibt, wenden Sie sich an Ihren Händler.

Wie führe ich Bi-Amping mit dem P1000 durch?

Bi-Amping verwendet zwei Verstärkungskanäle für denselben Lautsprecher: einen für die tiefen Frequenzen (LF) und einen für die hohen Frequenzen (HF). Entfernen Sie die Metallbrücken an den Lautsprecherklemmen. Verbinden Sie einen Kanal (z.B. Front links) mit den LF-Klemmen und einen anderen Kanal (z.B. Surround links hinten) mit den HF-Klemmen. Stellen Sie die Verstärkung jedes Kanals identisch ein.

Kann ich gleichzeitig RCA- und XLR-Kabel verwenden?

Es ist möglich, symmetrische (XLR) und unsymmetrische (RCA) Verbindungen zwischen Vorverstärker und P1000 nach Bedarf zu mischen, aber schließen Sie niemals beide Eingangstypen an denselben Kanal an. Wenn die Kabel länger als 3 Meter sind, bevorzugen Sie XLR-Verbindungen für bessere Leistung.

Wie reinige ich den Verstärker?

Trennen Sie das Gerät vor der Reinigung vom Netz. Verwenden Sie ein weiches, leicht feuchtes, fusselfreies Tuch. Verwenden Sie niemals Verdünnungsmittel, Lösungsmittel, Sprays oder Möbelreiniger. Weiße Flecken, die von einem feuchten Tuch hinterlassen werden, können dauerhaft sein.

Was tun bei Rauchentwicklung oder verdächtigem Geruch?

Schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker. Wenden Sie sich an Ihren Händler oder einen qualifizierten Techniker. Versuchen Sie nicht, das Gerät selbst zu reparieren.

Ist der P1000 mit einer Fernbedienung kompatibel?

Der P1000 verfügt über keine eingebaute Fernbedienung. Er kann über einen 12-V-Trigger-Anschluss (3,5-mm-Klinkenbuchse) von einem kompatiblen Vorverstärker ferngesteuert eingeschaltet werden. Das Einschalten erfolgt dann automatisch, wenn der Vorverstärker eingeschaltet wird.

BEDIENUNGSANLEITUNG DIVA P1000 ARCAM

Mehrkanal-Verstarker Arcam P1000

Arcam P1000 eindversterker

Amplificador multi-canal Arcam P1000

English

Français

Deutsch

Nederlandsls

Português

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION

RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

Mehrkanal-Verstarker Arcam P1000

Deutsch

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION

RISQUE DE CHOC ELECTRIQUE NE PAS OUVIRN

ACHTUNG: Um das Risiko eines Elektroschocks zu minimieren, sollenn Sie die Abdeckung (Rückseite) nicht entfernen. Die Bauteile im Gerät konnen vom Benutzer nicht gewartet werden. Überlassen Sie die Wartung des Gerätes einem Fachmann. WARNING: Um das Risiko von Brand oder Elektroschock zu reduzieren, sollenn Sie thises Gerät weder Regen noch Feuchtigkeit aussetzen.

Das Blitzsymbol in einem Dreieck weist den Anwender auf eine nicht isolierte „gefährliche Spanningsquelle" im Gehäuse des Gerätes hin, die stark genug sein kann, um einen Stromschlag auszulösen.
Das Ausrufezeichen in einem gleichschenkligen Dreieck weist den Anwender auf wichtige Anweisungen zum Betrieb und zur Instandhaltung (Wartung) in der Dokumentation hin.

Wichtige Sicherheitsanweisungen

Dieses Gerät wurde unter Berücksichtigung strikter Qualitäts- und Sicherheitsbestimmungen entworfen und gefertigt. Sie sollen denoch bei der Installation und dem Betrieb folgende Vorsichtsmaßnahmen treffen:

1. Beachten Sie die Warnungen und Anweisungen

Vor der Inbetriebnahme这点es Gerates sollten Sie die entsprichenden Sicherheits- und Betriebsanweisungen lessen. Hebem Sie这点es Handbuch gut auf, und beachten Sie die enthaltenen Warnungen sowie die Hinweise auf dem Gerät.

2. Wasser und Feuchtigkeit

Das Betreiben von elektrischen Geräten in der Höhe von Wasser kann gefährlich sein. Verwenden Sie das Gerät nicht in einer feuchten Umgebung (z.B. in der Höhe von Badewannen, Waschbecken, Swimming Pools oder in einem feuchten Keller).

1. Eindringen von Flüssigkeiten oder Schmutz

Achten Sie darauf, dass keine Flüssigkeiten oder Schmutz in das Geräteinnere gelangen. Sie sollen den keine mit Flüssigkeit gefüllten Behälter (z.B. Blumenvasen) auf dem Gerät abstellen.

4. Belüftung

Stellen Sie das Gerät nicht auf ein Bett, ein Sofa, einen Teppich oder eine andere weiche Oberfläche, oder in ein abgeschlossenes Bucherregal bzw. einen Schrank, da hierdurch die Belüftung beeinträchtigt werden konnte. Es wird empfohlen, einen Mindestabstand von 50 mm um die Seiten- und Oberganten des Gerätes freizhalten.

5. Wärme

Stellen Sie das Gerät nicht in der Nähe von offenem Feuer oder Wärme abgebenden Geräten wie Heizkorpern, Herden oder anderen Elektrogeräten (z.B. anderen Verständern) auf.

6. Klima

Das Gerät wurde für den Betrieb in gemäßigen Klimazonen ausgelegt.

7. Racks und Regale

Benutzen Sie nur Racks und Regale, die für die Verwendung mit Audiogeräten geeignet sind. Bewegen Sie die Anlage sehr vorsichtig, wenn sie sich auf einem fahrbaren Regal befindet, um ein Umfallen zu vermeiden.

8. Reinigung

Ziehen Sie vor dem Reinigen des Gerätes den Netzstecker. In den meisten Fällen reicht es aus, wenn Sie das Gehäuse mit einem weichen, fusselfreien und angefeuchteten Tuch abwischen. Verwenden Sie keine Verdünner oder andere chemische Lösungsmittel.

Von der Verwendung von Polituren oder Möbelsprays wird abgeraten, da diese Substanzen weiß Spuren hinterlassen können, wenn das Gerät danach mit einem feuchten Tuch abgewischt wird.

9. Stromversorgung

Verwenden Sie nur eine Stromquelle, die den Hinweisen im Handbuch oder auf dem Gerät entspricht.

Zum Trennen des Geräts von der Stromversorgung sollen der Netzschalter auf der Rückseite verwendet werden. Das Gerät muss so aufgestellt werden, dass dieser Schalter liegt erreichbar ist.

Es handelt sich um ein Gerät der Klasse 1, das geerdet werden muss.

10. Schutz der Netzkabel

Verlegen Sie die Netzkabel nicht frei im Raum. Achten Sie darauf, dass sie nicht geknicht oder gedehnt werden und dass keine Gegenstände darauf zu stehenkommen. Gehen Sie besonderss sorgfältig mit Kabelenden an Steckern und Gerätebuchsen um.

11. Erdung

Achten Sie darauf, dass die Erdung des Gerätes nicht beeinträchtigt wird.

12. Stromleitungen

Bringen Sie Außenantennen nicht in der Nähe von Stromleitungen an.

13. Nichtnutzung

Ist die Anlage mit einem Standby-Modus ausgestattet, fließt in diesen Modus ein geringer Strom durch das Gerät. Ziehen Sie den Netzstecker, wenn Sie das Gerät für längerere Zeit nicht nutzen.

14. Seltsamer Geruch

Sollten Sie einen ungewöhnlichen Geruch bemerken oder Rauch am Gerät entdecken, schalten Sie es aus undziehen Sie den Netzstecker. Wenden Sie sich dann sofort an ihren Arcam-Handler.

15. Wartung

Sie sollenn nicht versuchen, das Gerät selbst zu warten. Führren Sie nur die in thisem Handbuch beschriebenen Maßnahmen aus. Überlassen Sie die Wartung des Gerätes einem qualifizierten Fachmann.

16. Zu behebende Schäden

Das Gerät sollte von einem Fachmann gewartet werden, wenn:

A. das Netzkabel oder der Netzstecker beschädigt wurde, oder
B. Gegenstände in das Gerät gefallen oder Flüssigkeiten eingedrungen sind, oder
C. das Gerät Regen ausgesetzt war, oder
D. das Gerät nicht ordnungsgemäß Funktioniert oder einen erheblichen Leistungsabfall aufweist, oder
E. das Gerät zu Boden gefallen oder das Gehäuse beschädigt ist.

Einhaltung von Sicherheitsbestimmungen

Dieses Gerät entspricht der internationalen Sicherheitsnorm für Elektrogeräte IEC 60065.

Hinweise zum Handbuch

Dieses Handbuch enthalt Informationen, die Sie zum Installieren, Anschlieben, Einrichten und Betreiben des Arcam DiVA P1000 Mehrkanal-Endstufe benötigen.

Es ist möglich, dass der P1000 als Teil Ihrer Hifi- oder Heimkinoanlage bereits von einem qualifizierten Arcam-Handler installiert und eingestellt wurde. In dieser Fall konnen Sie alle Abschnittte these Handbuchs überspringen, die sich mit der Installation und dem Anschluss these Geräts befassen. Die für Sie relevanten Abschnittte finden Sie anhand der Inhaltsangabe.

Sicherheit

Auf der folgenden Seite theses Handbuchs finden Sie eine Sicherheitsrichtlinien.

Vieles davon scheint bzw. offensichtlich, Sie sollen den Hinweise aber trotzdem lesen, um ihre eigene Sicherheit zu gewährleisten und Schaden am Gerät zu vermeiden.

Dies ist ein Produkt der Klasse 1 und benötigt einen Erdanschluss.

Inhalt

Hinweise zum Handbuch. D-3

Bedienung des P1000 - Erste Schritte D-4

Einführung D-4

Aufstellen der Laufsprecher. D-4

Kabel D-4

Betrieb des P1000 D-5

Betrieb D-5

Aufstellen des Geräts D-6

AnschlieBen an einem Vorveränderer......... D-6

Installation D-6

AnschlieBen der Laufsprecher. D-7

Festlegen des Verständungswerts des

Verstärkers D-8

Technische Daten D-11

Laufende Verbesserungen .D-11

Störgeräusche. D-11

Garantie. D-12

Weltweite Garantie. D-12

Online-Registrierung .D-12

Bedienung des P1000 - Erste Schritte

Einführung

Arcam P1000 ist eine Mehrkanal-Endstufe, die unter Bechtung der üblich hohen Qualitätsstandards von Arcam bei Design und Fertigung entwickelt wurde. Es handelt sich um einen besonder leistungsstarken Veränder, der bis zu 135 W pro Kanal liefert. Er ist nicht nur für den Einsatz im Mehrkanal-Heimkino geeignet, sondern bietet außerdem eine überlegene Stereoleistung bei Zweikanal-Quellen. Der P1000 ist ein idealer Partner für den Vorveränderter/Prozessor Arcam DiVA AVP700.

Die einzelnen Verstärkermodule des P1000 sind identisch, damit jeder Verstärkungskanal dieselbe Leistung bietet. Der P1000 hat Eingangs- und Ausgangsbuchsen für das Signal der einzelnen Kanä, damit das Signal ggf. an weitere Endstufen zum Betrieb von Laufsprechern in anderen Räumen oder zum Bi-Ampig beliebiger Kanäweiteregeleitet werden kann. Beispiel: Wird der P1000 zum Betrieb einer Fünf-Kanal-Surround-Sound-Anlage eingesetzt, konnten Sie die beiden nicht belegten Module ( „L surround rear" und „R surround rear" ) zusammen mit den Hauptmodulen ( „L front" und „R front" ) verwenden, um geeignete Frontlautsprecher (links und rechts) im Bi-Amp-Modus zu betreiben.

Wir sind uns sicher, dass Ihnen der P1000 weitere Jahre lang erstklassigen Heimkinogenuss bringen wird.

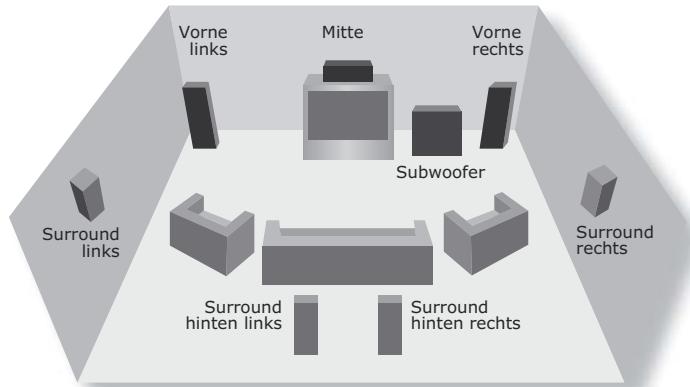

Aufstellen der Lautsprecher

Am P1000 können bis zu sieben Lautspeicher angeschlossen werden. Gruppieren Sie alle Lautspeicher, mit Ausnahme des Subwoofoers, um die übliche Sitzposition (siehe Abbildung). Den Subwoofer können Sie fast beliebig aufstellen und wir empfehlen, mit verschiedene Positionen zu experimentieren, bis Sie den besten Klang erhalten.

Stellen Sie die vorderen Laufsprecher links und rechts so auf, dass für die Wiedergabe von Musik ein gutes Stereoklangbild entsteht. Stehen die beiden Laufsprecher zu dicht zusammen, klingt es nicht räumlich genug, stehen Sie zuweit auseinander, entsteht in der Mitte des Klangbolds ein „Loch" und die beiden Kanäle werden getrennt voneinander wiedergegeben.

Der mittlere Lautsprecher erhögt eine realistischere Wiedergabe von Dialogen und anderen allgemeinen Signalen sowie ein breiteres und besseres Klangbild für Stereo-Effekte und Hintergrundtõne für den Einsatz im Heimkino. Gehen Sie beim Kauf des mittlerten Lautsprechers keine Kompromise ein, da er in einer Heimkino-Anlage sãmtliche Dialoge ausgibt.

Die linken und rechten Surround-Laatsprecher geben in einer Mehrkanal-Heimkino-Anlage die Umgebungsgeräutsche und -effekte wieder.

Die Aufgabe der Surround-Lautsprecher hinten links und rechts ist es, dem Ton mehr Räumlichkeit und Richtung zu geben.

Ein Subwoofer verbessert die Wiedergabeleistung von Tiefen. Dies ist für die Wiedergabe von Knoeffekten von Vorteil, sondern wenn ein spezieller LFE-Kanal (Low-Frequency Effects, d. h. Niederfrequenz-Effekte) vorhanden ist, wie dies bei DVDs mit Dolby Digital- oder DTS Digital SurroundCodierung der Fall ist.

Kabel

Wir empfehlen die Verwendung hochwertiger abgeschirmter Analog-, Digital- und Videokabel, daß minderwertige die Wiedergabequalität der Anlage beeinträchtigen. Verwenden Sie nur Kabel, die auf das jeweilige Einsatzgebiet ausgelegt sind, da andere Kabel eine andere Impedanz aufweisen, die zu einer Verminderung der Systemleistung führt. Verwenden Sie beispielsweise keine Audiokabel für Videosignale. Lautsprecherkabel sollenn so kurz wie möglich gehalten werden, zumindest sollenn Kabelpaare (z. B. zu den Lautsprechern vorne links und rechts) möglichst gleich lang sein.

Es wird empfohlen, die Verbindungs-, Laufsprecher- und Netzkabel voneinander getrennt zu verlegen, um Interferenzen möglichst gering zu halten.

Wenn Sie bei der Auswahl der Kabel Hilfe benötigen, setzen Sie sich von Ihrm Fachhändler beraten.

ARCAM

P1000

MULTICHANNEL POWER AMPLIFIER

POWER

Betrieb

Rechts auf der Vorderseite des P1000 befindet sich das einzige Bedienelement: der Netzschalter. Drücken Sie den Netzschalter, um den Stand-by-Modus des P1000 ein bzw. auszuschalten. Mit dem Schalter auf der Geräterückseite können Sie das Gerät vollständig ausschalten. Sollte der P1000 beim Betätigten des Netzschalters an der Gerätevorderseite nicht eingeschaltet werden, vergewissern Sie sich, dass sich der Schalter auf der Rückseite in der Position „ON" befindet.

Einschalten

Es wird empfohlen, erst den Vorversteller oder Controller und dann den P1000 einzuschalten, da so vermieden wird, dass Spannungsspitzen durch die Endstufe geleitet werden.

Ausschalten

Schalten Sie zuerst den P1000 und dann den Vorveränder oder Controller aus.

Kanal-Betriebsleuchten

Jeder Verstärkerkanal des P1000 hat eine eigene Statusanzeige.

Beim Einsatz den Geräts ändert sich die Farbe von Gelb auf Grün und zeigt damit den Aktivstatus an. Im Stand-By-Modus sind alle LEDs aus.

Wenn die Statusanzeigen beim Einsatz den P1000 nicht wie hier beschrieben leuchten oder während des Betriebs Fehler anziegen, finden Sie weitere Informationen, die Ihnen beim Beheben des Problems halten, auf Seite 10.

Aufstellen des Geräts

Stellen Sie den Veränder auf eine ebene, stabile Oberfläche.
- Sie sollen den Gerät vor direkter Sonneneinstrahlung schützen und von Wärme- bzw. Feuchtigkeitsquellen fernhalten.
Stellen Sie das Gerät nicht auf eine andere Endstufe oder Wärmequellen.
Sorgen Sie für eine ausreichende Belüfung. Wir das Gerät in einem abgeschlossenen Raum (z. B. einem Bücherregal, Rack oder Schrank) aufgestellt, vergewissern Sie sich, dass genügd Platz um das Gerät ist, damit Luft durch die Lüftungsschlitze stromen und den Verträger kühlen kann. Unzureichende Belüfung kann dazu führen, dass der P1000 wegen Überhitzung abschlét. Der P1000 wird auch bei normalem Betrieb warm.
Vergewissern Sie sich, dass das Rack oder der Ständer das Gewicht des P1000/TRagen kann.

Anschreiben an einem Vorveränder

Zum Empfang von Signalen aus einem Vorveränderkser sind zwei verschiedene Anschüsse verfügbar. Der richtige Anschluss hängt von der Konfiguration der Anlage ab.

1. Wenn die Kabel für den Anschluss des Vorverstärkers am P1000 kürzer als drei Meter sind, wird empfohlen, den Vorverstärker an den Cinch-Buchsen des P1000 anzuschlieben.
2. Wenn die Kabel für den Anschluss des Vorverstärkers am P1000 länger als drei Meter sind und der Vorverstärker mit symmetrischen Ausgängen ausgestattet ist, sollen den sie diesestatt der Cinch-Buchsen verwenden. Außer dem wird in Umgebungen mit starkem elektrischen Hintergrundrauschen beim Einsatz these Anschlusses die Leistung verbessert.

Sie könnenzar sowohl symmetrische als auch Cinch-Verbindungen zwischen dem Vorversteller und dem P1000 nutzen, dürfen aber nur eine Anschlussart pro Kanal verwenden.

Allgemeine Hinweise zum Anschlieben

Die Ausgabe des Vorverstärkers sollten mit den AUDIO IN-Eingangen des P1000 verbunden werden. Sie sollenn möglichst immer den Vorverstärkerausgang eines Kanals mit dem entsprichenden Eingang des P1000 verbinden. Beispiel: Verbinden Sie den Ausgang fur den linken Surround-Kanal des Vorverstärkers mit dem entsprchenden Eingang des P1000. Diese Vorgehensweise hatzar keine technischen Vorteile, sie ist jeder leichter überschaubar.

Wenn Sie zwei Module für den Bi-Amp-Betrieb eines Laufsprecherpaars oder den Bi-Amp-Betrieb der Anlage mit einer weiteren Endstufe nutzen möchten, können Sie das Signal des entspruchenden Kanals (die AUDIO OUT-Cinch-Buchse des Kanals) mit den zusätzlichen Modulen verbinden. Das Signal wird dann sowohl an das ersten als auch an das zweite Modul geleitet, damit ein Bi-Amping der Laufsprecher möglich ist. Weitere Informationen finden Sie im Abschnitt „Bi-Amping" auf Seite 8. Beachten Sie, dass zum Bi-Amping die Cinch-Anschlüsse am Vorveränderter und dem P1000 genutzt werden müssen.

12-V-Trigger-Eingang

Ist der Vorveränder mit einem 12-V-Trigger-Ausgang ausgestattet, können Sie diesen am 12-V-Trigger-Eingang über einen 3,5-mm-Stecker anschließen. Auf diese Weise können Sie den P1000 über den Vorveränderkern einschalten.

Beachten Sie, dass der Trigger-Eingang nur aktiv ist, wenn der Netzschalter auf der Geräterückseite in der „ON"-Position stehen.

Der 12-V-Trigger Putzt einen 3,5-mm- nonostecker mit algender Belegung:

Masse:Erde
Spitze: Aktiv

Anschließlich der Laufsprecher

Verkabelungstechniken

Es gibt drei verschiedene Verkabelungstechniken für den P1000 und die Laufsprecher. Wieche davon für Sie in Frage kommt, ist von der Art der Laufsprecher abhängig.

Single wiring

Single-Wiring ist die herkömmliche und einfache Verkabelungstechnik, bei der Veränderung und Laufsprecher durch ein Kabel pro Kanal verbunden werden.

Bi-wiring

Beim Bi-Wiring werden zwei getrennte Kabel zwischen Verständner und jedem der Laatsprecher verwendet. Ein Kabel wird für Niederfrequenzsignale und das andere für Signale mit higheren Frequenzen benutzt. jeder Verständner ist für Bi-Wiring geeignet. Allerdings müssen die Laatsprecher mit zwei getrennten Anschlüssen für die beiden Kabel ausgestattet sein. In der Regel befinden sich auf der Rückseite solcher Laatsprecher ein mit „HF" oder „High Frequency" und ein mit „LF" oder „Low Frequency" gekennzeichnetes Anschlusspaar. Bi-Wiring verbessert den Klang der Anlage, da durch Verwendung verschiedener Kabel für hoch- und niedereffekte Signalströme Verzerrungen vermieden werden, die beim Single-Wiring durch die gegenseitige Beeinflussung der Ströme in einem einzigen Kabel entstehen.

Bi-amping

Die Leistung des Systems kann weiter verbessert werden, indem das beim Bi-Wiring bereits eingesetzte Prinzip der Signaltrennung erweitert und jeweils ein eigener Veränderker für den Nieder-und den Hochfrequenzschaltkreis in jedem Laatsprecher benutzt wird. Sie besoinen dafür zwei Veränderker.

Erste Schritte

Vergewissern Sie sich, dass der P1000 ausgeschelt und von der Stromversorgung getrennt ist, da sonst Schaden am Verträger und den Laufsprechern entstehen können.

Single wiring

Die Laufsprecheranschluss für die einzelnen Kanäle sind auf der Rückseite des P1000 deutlich gekennzeichnet. Verbinden Sie den positiven Laufsprecheranschluss des Kanals am P1000 (rot und mit „+” gekennzeichnet) mit dem positiven Anschluss des entsprichenden Laufsprechers. Beispiel: Verbinden Sie den positiven Anschluss des mittleren Kanals am P1000 mit dem positiven Anschluss des mittleren Laufsprechers. Verbinden Sie ebenso den negativen Anschluss des Verständerkers (schwarz, mit „-“ gekennzeichnet) mit dem negativen Anschluss des Laufsprechers. Unterstützung der Laufsprecher Bi-Wiring (d. h. ist er mit mehreren Anschlusspaaren ausgestattet), Sie aber Bi-Wiring nicht nutzen möchten, verbinden Sie den P1000 mit den Anschlüssen, die mit „LF“ oder „Low Frequency“ gekennzeichnet sind. Bei Laufsprecher, die Bi-Wiring unterstützen, sind Hoch- und Niederfrequenzanschluss mit einer Metallbrücke verbunden. Diese dürfen beim Single-Wiring nicht entfern werden.

Folgen Sie den oben genannten Anweisungen für die einzelnen Lautspricher und vergewissern Sie sich, dass die Lautspricher mit den korrekten Ausgängen des P1000 verbunden sind. Sie müssen nicht an alle Kanäle des P1000 einen Lautspricher anschließen (es ist z. B. egal, ob Sie einen mittleren Lautspricher haben oder nicht).

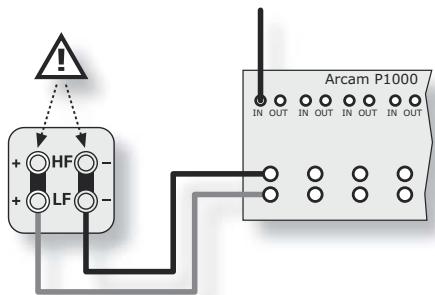

P1000 Single-Wiring (zur betteren Übersicht wird nur ein Kanal gezeigt).

Bi-wiring

Bi-Wiring unterscheidet sich von Single-Wiring dadurch, dass jeder Lautsprecher über ein Kabelpaar mit dem positiven Anschluss des Verständers verbunden wird. Eines der Kabel muss mit dem unteren der beiden positiven Anschlusses, das andere mit dem hohenen verbunden werden. Die negativen Anschlusses müssen auf die gleiche Weise verbunden werden. Beachten Sie, dass die Metallbrücke, die die unteren und oberen Anschlusses am Lautsprecher verbindet, beim Bi-Wiring entfernt werden muss.

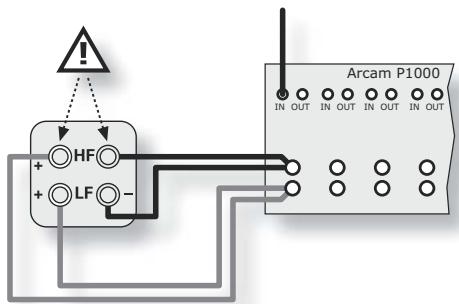

P1000 Bi-Wiring (zur besseren Übersicht wird nur ein Kanal gezeigt).

Bi-Amping

Für Bi-Amping wird ein zweiter Verständär berügtigt: Eine Endstufe betriebt die Laufsprecher für hohe Frenzen (Höhen) und die andere ist für niedrige Frenzen (Tiefen) zuständig.

Die Verkabelung beim Bi-Amping ahnelt der beim Bi-Wiring. Verbinden Sie die Anschlüssle eines Moduls (Kanals) mit einem Anschlusspaar des Lautsprechers. Verbinden Sie ein anderes Modul bzw. einen Kanal einer weiteren Endstufe so mit dem anderen Anschlusspaar des Lautsprechers, dass zwei Veränderkerkanäe an einem Lautsprecher angeschlossen sind, einer für niedrige Frenzen und einer für hohe. Die Höhen-Anschlüssle (Treble) des Lautsprechers sollenen mit den Anschlüssen des Veränderkermoduls bzw. Kanals, der für hohe Frenzen genutzt wird, verbunden werden. Die Tiefen-Anschlüssen (Bass) des Lautsprechers sollenen mit den Anschlüssen des Veränderkermoduls bzw. Kanals, der für niedrige Frenzen genutzt wird, verbunden werden. Beachten Sie, dass die Metallbrücke, die die unteren und oberen Anschlüssle am Lautsprecher verbindet, beim Bi-Wiring entfern't werden muss, da sonst beide Veränderker beschädigt werden können.

Die Abbildung für Bi-Amping findsie auf der nachsten Seite.

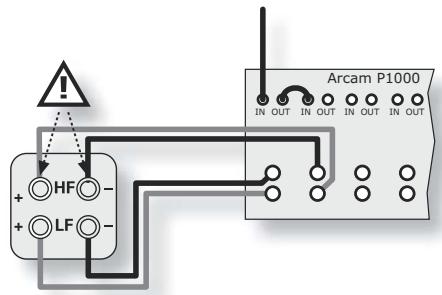

P1000 Bi-Amping (zwei Verstärkermodule für einen Kanal).

Schlieben Sie keine Geräte am Veränder an, während dieser eingeschaltet oder mit der Stromversorgung verbunden ist.
Der Lautstärkeregler am Vorverträger muss ganz heruntergedreht sein, bevor Verbindungen vornehmen.
- Wenn Sie die Lautsprecher angeschlossen haben, prüfen Sie die Verbindungen sorgfältig, bevor Sie den P1000 das ersten Mal einschalten. Achten Sie darauf, dass keine blanken Kabel einander oder das Veränderung berühren (dies können einen Kurzschluss auslösen) und dass die positiven (+) und negativen (-) Pole richtig angeschlossen wurden.
Regeln Sie die Lautstärke des Vorverträckers auf den niedrigsten Wert, bevor Sie den P1000 einschalten. Schalten Sie die Verträker ein, wahlen Sie das Quellsignal und erhöhen Sie schrittweise die Lautstärke auf den gewünschten Wert.
Wenn Sie nicht sicheren sind, wie die Anlage verkabelt werden muss oder wenn Sie Fragen zu Bi-Wiring oder Bi-Amping haben, wenden Sie sich an ihren Arcam-Handler, der Ihnen keinere Auskunft geben wird.

Festlegen des Verständungswerts des Verständkers

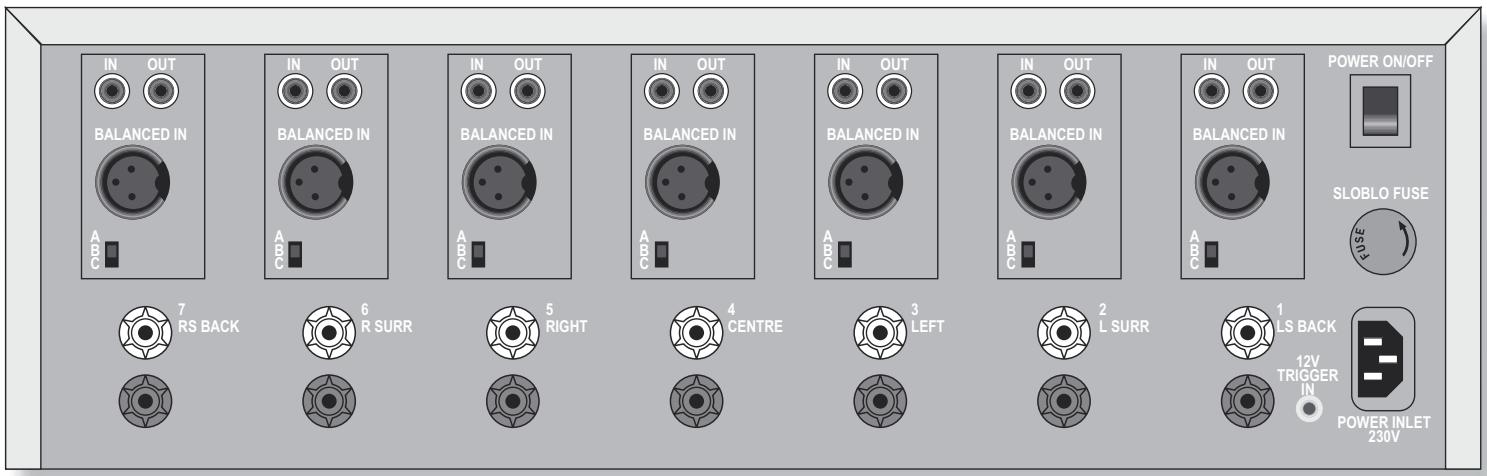

Neben den Lautsprecheranschlüssen für jeder Kanal auf der Geräterückseite befindet sich ein kleiner Schalter. Mit thisem konnen Sie den Verstärkungswert des Verstärkers festlegen: Der Schalter hat drei Positionen. Wahlen Sie den gewünschten Verstärkungswert:

A: In dieser Position hat der P1000 einen Verständungswert von 31,5 dB, den Standardwert für Arcam-Veränder. Verwenden Sie diese Einstellung, wenn der Veränder alleine oder zusammen mit anderen Verändern von Arcam eingesetzt wird.
B: In dieser Position hat der P1000 einen Verständungswert von 29 dB, der für THXTM-kompatible Veränderer verwendet wird. Verwenden Sie diese Einstellung, wenn der P1000 mit anderen Veränderkern mit THX-Verständung (z. B. Arcam P7) eingesetzt wird. Beachten Sie, dass der P1000 kein THXTM-Zertifikat besitzt.
C: In dieser Stellung hat der P1000 einen Verständungswert von 26 dB. Verwenden Sie diese Einstellung, wenn der P1000 mit anderen Verständern mit dem sem Verständungswert eingesetzt wird.

Obwohl der Verstärkungswert für jeder Kanal einzeln eingestellt werden kann, ist es unwahrscheinlich, dass dies erforderlich ist. Es wird Daher dringend empfohlen, alle Verstärkerkanäe auf denselben Wert einzustellen.

Anschlieben and das Stromnetz

Netzkabel

Das Gerät wird normalerweise mit einem verschreibent Netzstecker am Stromkabel ausgeliefert. Wenn der Stecker aus einem bestimmten Grund vom Kabel gelöst wird, muss er umgehend fachgerecht entsorgt werden, da er sonst in einer Steckdose einen Stromschlag verursachen kann.

Prüfen Sie, ob der Netzstecker zu Ihrer Stromversorgung passt und die Netzspannung mit der Einstellung auf der Geräterückseite (115 oder 230 V) übereinstimmt.

Wenn die Netzspannung nicht übereinstimmt oder der Netzstecker nicht passt, wenden Sie sich an. Ihren Arcam-Handler.

Anschlieben des Geräts

Drücken Sie den IEC-Stecker des mitgelieferten Netzkabels fest in die Netzbuchse an der Geräterückseite (POWER INLET).

Steen Sie das andere Ende des Netzkabels in eine Netzsteckdose.

Keine der LEDs leuchtet.

Prufen Sie Folgendes, wenn keine der LEDs am P1000 leuchtet:

Das Netzkabel muss am P1000 und an einer Steckdose angeschlossen sein.
Ist die Sicherung im Stecker (falls vorhanden) durchgebrannt oder wurde ein Trennschalter in der Stromversorgung ausgelöst?
Ist die Sicherung auf der Geräterückseite (über dem Netzanschluss) durchgebrannt? Beachten Sie, dass die Sicherung durch eine desselben Typs ausgetauscht werden muss. Wenden Sie sich im Zweifelsfall an ihren Fachhändler.
Der Netzschalter auf der Rückseite des P1000 muss auf der Position "ON" stehen.

LEDs auf der Vorderseite leuchten rot oder gelb

Die Tabelle auf Seite 10 beschreiben die Fehlerbedingungen, die durch verschiedene LED-Muster angezeigt werden, sowie Vorschläge zur Fehlerbehebung.

EsistkeinTonzuhoren

Prüfen Sie Folgendes, falls der P1000 keinen Ton ausgibt:

Alle Kanal-LEDs auf der Gerätevorderseite müssen grün leuchten. Lesen Sie die Tabelle auf Seite 10, falls die LEDs andersfarbig leuchten oder den entsprechenden Abschnitt weiter oben, wenn keine der LEDs leuchtet.
Am Vorverstärker muss der richtige Eingang ausgewählt sein und die ausgewählte Quelle muss ein Signal erzeugen (z. B. eine CD wiedergeben). Schlieben Sie falls möglich einen Kopfhörer am Vorverstärker an, um sicherzustellen, dass an dieser Stelle ein Ton zu horen ist. Ist dies nicht der Fall, liegt der Fehler wahrscheinlich zwischen Audioquelle und Vorverstärker.
Die Lautstärke des Vorverstärkers muss auf einen hörbaren Wert eingestellt sein. Der Vorverstärker darf nicht stumm geschaltein.
Die Verbindungen zwischen dem Vorveränderer und dem P1000 müssen wie in dieser Handbuch beschrieben vorgenommen worden sein. Prüfen Sie außer dem die Verbindungen zwischen dem P1000 und den Laatsprechern.

Der Ton ist schlecht oder verzerrt

Ist der Ton aus dem P1000 verzerrt oder schwach (wenig Tiefen), prüfen Sie Folgendes:

Alle Kabel (Verbindungs- und Laufsprecherkabel) müssen ordnungsgemäß angeschlossen sein. Schalten Sie den P1000 aus,ziehen Sie die Kabel ab und schlieben Sie sie wieder an.Schalten Sieden P1000 erneut ein, um zu prufen, ob sich die Tonqualitat verbessert hat.
- Im Setup-Menu des Prozessors bzw. Vorverstärkers müssen auf die ihrer Anlage entsprechenden Laufsprecherträgen ausgewählten sein. Der Grund für schwache Tiefen kann z. B. sein, dass die Laufsprecherträge „Small" (klein) gewählt wurde. Im Handbuch zum Vorverstärker/Prozessor finden Sie weitere Informationen.

Nur einige der Laufsprecher geben Ton wieder

Geben nur einige Laufsprecher Ton wieder, Funktionieren aber ordnungsgemäß, prufen Sie Folgendes:

Alle Lautsprecher der Anlage müssen am P1000 angeschlossen sein.
Der Vorverstärker muss so konfiguriert sein, dass alle Lautspricher der Anlage angesprochen werden. Im Handbuch zum Vorverstärker/Prozessor finden Sie weitere Informationen.
Es muss eine passende Surround-Sound-Quelle ausgewählt sein und über den Vorveränderkier wiedergegeben werden.
Quellen, die digital am Vorverstärker angeschlossen sind, müssen Mehrkanaldaten ausgegeben. Beispielsweise ist es bei manchen DVD-Spielern möglich, das Ausgabeformat auszuwahlen und zu bestimmen, ob Mehrkanaldaten in PCM (Stereo) abgemisch werden. Im Handbuch zum Quellgerät finden Sie weitere Informationen.
Der wiedergegebene Datentrager muss eine Mehrkanalaufnahme enthalten und der Prozessor muss Mehrkanalaudio ausgegeben.
Die Laufsprecherbalance muss korrekt eingestellt sein. Im Handbuch zum Vorveränderk/Prozessor finden Sie weitere Informationen.
Alle Kanal-LEDs auf der Gerätevorderseite müssen grün leuchten. Lesen Sie die Tabelle auf Seite 10, falls die LEDs andersfarbig leuchten.

Brummen an einem analogen Eingang

Gibt ein Lautsprecher ein „Brummen" aus, prüfen Sie Folgendes:

Das Brummen kann von einer Erdungsschleife stammen, die von einer Antenne, einer Satellitenschlüssel oder einem Kabelanschluss ausgelost werden. Prüfen Sie, ob das Brummen verschwindet, wenn Sie das Antennenkabel abziehen. Weitere Informationen erhalten Sie bei Ihr dem Arcam- oder Antennen-Fachhändler.
Vergewissern Sie sich, dass die Verbindungs- und Lautsprecherkabel nicht um ein Netzkabel gewickelt sind.
Betätigten Sie den Ground-Lift-Schalter am Vorversteller/Prozessor, falls vorhanden. Weitere Informationen finden Sie im Handbuch zum Vorversteller.

Siehe außerdem „Der Ton ist schlecht oder verzerrt".

Der Radio- bzw. Fernsehempfang ist gestört

Falls Störungen im Radio- bzw. Fernsehempfang auftreten, wenn der P1000 eingeschaltet ist, aber verschwinden, wenn er ausgeschalten ist, vergewissern Sie sich, dass das Antennen- bzw. Satellitenschüssel-Kabel zum Fernsehgerät oder Empfänger nicht in der Höhe des P1000 und dessen Kabel verlegt ist und dass ein hochwertiges (abgeschirmtes) Antennenkabel verwendet wurde. Es konnte herself, wenn Sie die Antenne/Satellitenschüssel an einer anderen Stelle anbringen.

■ Wenn die oben genommen Vorschläge das Problem nicht beheben, wenden Sie sich an Ihren Fachhändler.

Fehlerstatus-LEDs

Die in der Tabelle beschriebenen LED-Muster weisen auf folgende Fehlerbedingungen hin:

LED-Muster	Beschreibung	Verstärker-Vorgang
Alle LEDs leuchten grün.	Dies ist der normale Betriebszustand des Verstärkers.	Keiner
Die Netz-LED leuchtet gelb und die Kanal-LEDs leuchten nicht.	Es ist ein „DC-Offset“-Fehler aufgetreten. Dies kann der Fall sein, wenn eine zu hohe Gleichspannung am Ausgang des Vorverstärkers, der am P1000 angeschlossen ist, anliegt. Beachten Sie den Hinweis weiter unter.	These Fehlerbedingung wird nicht automatisch aufgehoben.Schalten Sie den P1000 einzäh über den Netzschalter auf der Rückseite aus, warten 30 Sekunden lang und schalten他们在 wieder ein.Besteht der Fehler weiterhin oder möchen Sie bestätigten, dass eine zu hohe Gleichspannung anliegt, schalten Sie den P1000 über den Netzschalter auf der Rückseite aus, ziehen Sie die Verbindungskabel ab und schalten Sie den P1000 wieder ein. Der Fehler solte jetzt behoben sein. Leuchtet die Netz-LED immer noch gelb, liegt ein Fehler im P1000 vor. Schalten Sie das Gerät aus und wenden Sie sich an ihren Fachhändler.
Kanal-LEDs blinken gelb/ grün.	Ein Kurzschluss ist aufgetreten. Die blinkenden LEDs geben den Verstärkerkanal an, in dem der Kurzschluss vorliegt.	Der Verstärker schaltet den Kanal mit dem Kurzschluss stumm. Wird der Fehler behoben, stellt der Verstärker den Normalbetrieb wieder her.Beachten Sie, dass ein Audiosignal am Kanal anliegen muss, damit der Kurzschluss erkannt werden kann.Beispel: Wenn Sie den Ausgang am Vorverstärker stumm schalten, scheint der Fehler behoben. Es ist jedoch wahrseinlich, dass der Fehler erneut auftritt, wenn die Stummschaltung des Vorverstärkers aufgehoben wird, es sei dess, es werden weitere Maßnahmen getroffen.
Kanal-LEDs leuchten gelb.	Im Kanal mit der gelben LED ist ein Überhitzungsfehler aufgetreten.	Der Verstärker schaltet den Kanal mit dem Fehler stumm. Diese Zustand bleibt so lange erhalten, bis der Kanal abgekühlt ist. Tritt dieser Fehler*häufig auf, vergewissern Sie sich, dass der Verstärker ausreichend belüftet wird.

DC-Offset-Fehler

Ein „DC-Offset-Fehler" ist kein Fehler an der Endstufe, sondern ein Mechanismus zum Schutz der Lautsprecher. Wenn die Endstufe für einen längeren Zeitraum mit Gleichstromstatt Wechselstrom versorgt wird, konnen die Spulen in den angeschlossenen Lautsprechern durchbrennen oder im Extremfall Feuer fangen. Der P1000 kann diese Bedingung feststellen und die Stromversorgung der Lautsprecher unterbrechen.

DC-Offset-Fehler konnen in allen Konfigurationen von Zeit zu Zeit auftreten, besonderss wenn ein Tuner oder Satellitenempfänger angeschlossen ist. Tritt dieser Fehler halten regelmäß auf, wenden Sie sich an ihren Handler.

Technische Daten

Alle Messungen wurden mit einem Netzstrom von 230V/50Hz durchgeführt
Dauerleistung
Alle Kanäle angetrieben, 20Hz-20kHz, 8Ω	135W pro Kanal; 945W gesamt
Alle Kanäle angetrieben, 20Hz-20kHz, 4Ω	210W pro Kanal; 1,47kW gesamt
Ein oder zwei Kanäle angetrieben, 1kHz, 8Ω	190W pro Kanal
Ein oder zwei Kanäle angetrieben, 1kHz, 4Ω	305W pro Kanal
Ein oder zwei Kanäle angetrieben, 1kHz, 3,2Ω	325W pro Kanal
Spitzenstromleistung
	±25A pro Kanal
Gesamtklirrfaktor
Auf jeder Stufe bis Nennleistung, in 4 oder 8Ω	<0,08% max. (20Hz-20kHz); typisch <0,007% bei 1kHz
Frequenzbereich
	±0,2dB (20Hz-20kHz) -1dB bei 1Hz und 100kHz
Restbrumm und Eigeneräusch
Bezugsleistung	-110dB A bewertet; 100dB CCIR
Spanningsverständigung
	x 28,3 (1V Eingang ergibt 100W/8Ω Ausgang)
Eingangsimpedanz
	22kΩ parallel mit 180pF
Ausgangsimpedanz
	50mΩ bei 20Hz, 1kHz 120mΩ bei 20kHz
Leistungsaufnahme
	100V, 115V oder 230VAC, 50/60Hz, max. 2,2kW über einen IEC-Netzeingang Ein Nulldurchgangs-Wechselstromsystem verhindert große ‘Transformerator’ Stromspitzen beim Einschalten
Kenndaten
	Abmessungen: B430 x T450 x H180 mm Gewicht: 31kg netto; 35kg mit Verpackung
Irrtümer und Auslassungen vorbehalten

Laufende Verbesserungen

Arcam befolgt eine Politik der ständigen Produktverbesserung. Das Design und die technischen Daten können sich deshalb ohne weiteren Hinweis ändern.

HINWEIS: Sofern nicht anders ausgewiesen, entsprechen die technischen Daten dem Serienstandard.

Störgeräusche

Der P1000 ist als Audiogerät auf elektromagnetische Störfreiheit von hochstem Niveau ausgelegt.

Das Gerät kann RF-(Hochfrequenz-)Energie ausstrahlen. In einigen Fällen kann dies zu Störungen mit dem FM- und AM-Radioempfang führen. Soltte dies der Fall sein, positionieren Sie den P1000 und seine Verbindungskabel möglichstweit vom Tuner und seinen Antennen. Störungen halten sich des weiteren reduzieren, wenn Sie den P1000 und den Tuner an entsprechliche Netzsteckdosen anschließen.

EG-LANDER - Diese Produkte entsprechen der Richtlinie 89/336/EWG.

USA - These Produkte entsprechen den Anforderungen der FCC.

Weltweite Garantie

Sie sind berechtigt, das Gerät während der ersten zwei Jahre nach Kaufdatum bei einem autorisierten Arcam-Fachhändler kostenlos reparieren zu halten, unter der Voraussetzung, dass es ursprünglich bei einem Arcam-Handlender erworben wurde. Arcam übernimmt keine Verantwortung für Schäden, die durch Unfall, Missbrauch, Verschleiß, Vernachläufigung oder unauthorisierte Veränderungen bzw. Reparaturen entstehen. Außendem wird keinerlei Verantwortung für Schäden oder Verlust des Geräts während des Transports zum oder vom Garantiennehmer übernommen.

Die Garantiedeck Teile- und Arbeitsstundenkosten bis zu zwei Jahre nach dem Kaufdatum ab. Nach Ablauf von zwei Jahren müssen Sie die vollen Kosten für Ersatzteile und Arbeitsstunden/TRagen.

Versandkosten werden nicht übernommen.

Inanspruchnahme der Garantie

Das Gerät sollte in der Originalverpackung an den Handler zureckgegeben werden, bei dem es erworben wurde. Ist dies nicht möglich, konnen Sie es auch direkt an den Arcam-Vertreter in Ihrm Land schicken. Der Versand sollte frei Haus durch einen angesehenen Kurier erfolgen - nicht mit der Post. Da keine Verantwortung für Schäden oder Verlust während des Transports zum Handler übernommen wird, sollen den Das Gerät entsprechend versichern.

Weitere Informationen erhalten Sie vom Arcam-Kundendienst:

Falls ein Problem auftritt, wenden Sie sich immer zuerst an ihren Arcam-Handler. Kann der Händler Fragen zu dieser oder einem anderen Arcam-Produkt nicht beantworten, wenden Sie sichitte an den Arcam-Kundendienst, und wir versuchen uns möglichstes, Ihnen zu halten.

Online-Registrierung

Sie können Ihr Arcam-Produkt online unter folgender Adresse registrierten: www.arcam.co.uk

Arcam P1000 eindversterker

Nederlands

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION

RISQUE DE CHOC ELECTRIQUE NE PAS OUVIRN

16. Schade die reparatie vereist
