Producttype	Meerkanaals eindversterker
Merk	ARCAM
Model	DIVA P1000
Afmetingen (B x D x H)	430 x 450 x 180 mm
Netto gewicht	31 kg
Netvoeding	100V, 115V of 230V AC, 50/60Hz, 2,2 kW max
Uitgangsvermogen (8 Ω, alle kanalen)	135 W per kanaal (945 W totaal)
Uitgangsvermogen (4 Ω, alle kanalen)	210 W per kanaal (1,47 kW totaal)
Uitgangsvermogen (8 Ω, 1 of 2 kanalen)	190 W per kanaal
Uitgangsvermogen (4 Ω, 1 of 2 kanalen)	305 W per kanaal
Uitgangsvermogen (3,2 Ω, 1 of 2 kanalen)	325 W per kanaal
Piekuitgangsstroom	±25 A per kanaal
Totale harmonische vervorming (THD)	< 0,08% max (20 Hz - 20 kHz), typisch < 0,007% bij 1 kHz
Frequentierespons	±0,2 dB (2 Hz - 50 kHz), -1 dB bij 1 Hz en 100 kHz
Signaal-ruisverhouding	-110 dB (A-weging), -100 dB (CCIR)
Versterkingsfactor	28,3 (1 V ingang geeft 100 W op 8 Ω)
Ingangsimpedantie	22 kΩ parallel met 180 pF
Uitgangsimpedantie	50 mΩ (20 Hz), 120 mΩ (20 kHz)
Aantal kanalen	7 kanalen
Ingangen	7 x RCA (phono), 7 x XLR (gebalanceerd), 1 x 12 V trigger (3,5 mm jack)
Luidsprekeruitgangen	7 paar aansluitingen (bi-wiring mogelijk)
Hoofdfuncties	Meerkanaalsversterking, bi-amping, gain-instelling (A/B/C)
Onderhoud en reiniging	Haal de stekker uit het stopcontact voor reiniging. Gebruik een zachte, vochtige doek. Gebruik geen oplosmiddelen.
Veiligheid	Niet blootstellen aan regen of vocht. Open de behuizing niet. Neem contact op met een gekwalificeerde technicus voor reparaties.
Reserveonderdelen en repareerbaarheid	Interne onderdelen zijn niet door de gebruiker te repareren. Neem contact op met een erkende Arcam-dealer.
Algemene informatie	Beleid van continue verbetering: specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Veelgestelde vragen - DIVA P1000 ARCAM

Hoe sluit ik de luidsprekers aan op de P1000?

Gebruik luidsprekerkabels van goede kwaliteit. Verbind voor elk kanaal de positieve aansluiting (rood, +) van de versterker met de positieve aansluiting van de luidspreker, en de negatieve aansluiting (zwart, -) met de negatieve aansluiting. U kunt enkelvoudige bedrading, bi-wiring of bi-amping gebruiken, afhankelijk van de mogelijkheden van uw luidsprekers. Raadpleeg de handleiding voor gedetailleerde schema's.

Wat moet ik doen als er geen lampje brandt op het voorpaneel?

Controleer of de netkabel correct is aangesloten op de P1000 en op het stopcontact. Zorg ervoor dat het stopcontact stroom heeft. Controleer de zekering op het achterpaneel (vervang door een identiek type). Zorg ervoor dat de netschakelaar aan de achterzijde in de aan-stand staat.

Hoe stel ik de versterkingsfactor van de versterker in?

Aan de achterzijde van het apparaat, bij de luidsprekeraansluitingen, bevindt zich een schakelaar voor elk kanaal. Positie A: versterkingsfactor 31,5 dB (standaard Arcam), positie B: versterkingsfactor 29 dB (THX-compatibel), positie C: versterkingsfactor 26 dB. Het wordt aanbevolen om alle kanalen op dezelfde positie in te stellen.

Waarom is er geen geluid terwijl de lampjes groen zijn?

Controleer of de voorversterker correct is ingesteld: geselecteerde bron, volume niet op minimum, dempfunctie uitgeschakeld. Zorg ervoor dat de verbindingskabels tussen de voorversterker en de P1000 goed zijn aangesloten. Test met een hoofdtelefoon op de voorversterker om het probleem te lokaliseren.

Wat betekenen de oranje lampjes op een kanaal?

Een oranje lampje geeft aan dat dit kanaal oververhit raakt. De versterker schakelt automatisch het geluid van dit kanaal uit tot het is afgekoeld. Zorg ervoor dat het apparaat goed geventileerd is (minimaal 5 cm ruimte eromheen). Als het probleem aanhoudt, neem dan contact op met uw dealer.

Hoe voer ik bi-amping uit met de P1000?

Bi-amping gebruikt twee versterkerkanalen voor dezelfde luidspreker: één voor de lage frequenties (LF) en één voor de hoge frequenties (HF). Verwijder de metalen bruggen op de luidsprekeraansluitingen. Sluit een kanaal (bijv. links voor) aan op de LF-aansluitingen en een ander kanaal (bijv. links achter surround) op de HF-aansluitingen. Stel de versterkingsfactor van elk kanaal identiek in.

Kan ik tegelijkertijd RCA- en XLR-kabels gebruiken?

Het is mogelijk om gebalanceerde (XLR) en ongebalanceerde (RCA) verbindingen tussen de voorversterker en de P1000 te combineren, maar sluit nooit beide ingangstypen op hetzelfde kanaal aan. Als de kabels langer zijn dan 3 meter, geef dan de voorkeur aan XLR-verbindingen voor betere prestaties.

Hoe reinig ik de versterker?

Haal de stekker uit het stopcontact voordat u gaat reinigen. Gebruik een zachte, licht vochtige en pluisvrije doek. Gebruik nooit verdunners, oplosmiddelen, spuitbussen of meubelreinigers. Witte vlekken achtergelaten door een vochtige doek kunnen blijvend zijn.

Wat moet ik doen bij rookontwikkeling of een verdachte geur?

Schakel het apparaat onmiddellijk uit en haal de stekker uit het stopcontact. Neem contact op met uw dealer of een gekwalificeerde technicus. Probeer niet zelf te repareren.

Is de P1000 compatibel met een afstandsbediening?

De P1000 heeft geen ingebouwde afstandsbediening. Het kan op afstand worden ingeschakeld via een 12 V trigger-aansluiting (3,5 mm jack) vanaf een compatibele voorversterker. Het apparaat wordt dan automatisch ingeschakeld wanneer de voorversterker wordt ingeschakeld.

GEBRUIKSAANWIJZING DIVA P1000 ARCAM

WAARSCHUWING: Verwijder de behuizing (of anschertkant) Niet om het risico van een elektrische schok te vermijden. In het apparaat zitgen geen onderdelen die door de gebruiker onderhoven worden. Laat het onderhoud over aan bevoedg onderhoadspensoneel.

WAARSCHUWING: Stel dit apparaat Niet bloot aan regen of vocht om het risico van brand of elektrische schok te vermijden. De drihoek met de bliksemschicht is bedoeld om de gebruiker erop attent te make n der in de kast van het product een ongeisoleerd 'gevaarlijk voltage' is dat krachtig genoeg is om personen een elektrische schok toe te brengen.

De driehoek met het uitroepteken is bedoeld om de gebruiker attent te make op belangrijke gebruiksaanwijzingen en onderhoudsinstructies in de documentatie bij dit product.

WAARSCHUWING: In Canada en de VS要去 uervozorgen dat de brede pen van de stekker in de brede opening van het stopcontact gaat en dat de stekker goed in het stopcontact zit om het risico op een elektrische schok te vermijden.

Veiligheidsvoorschriften

Dit product is ontworpen en vervaardigd om aan strengkwaliteits- en veiligheidsnormen te voldoen. Bij deinstallatie en bediening moet u darüber op de volgendevoorzorgsmaatregelen letten:

1. Neem waarschuwingen en aanwijzingen in acht

U dient alle verilgheidsvoorschriften en gebruiksaanwijzingen te lezen alvorens dit apparaat te gebruiken. Bewaar deze handleiding om later iets in na te slaan en houd u aan alle waarschuwingen in de handleiding of op het apparaat.

2. Water en vocht

De aanwezigheid van elektriciteit in de buurt van water kan gevaarlijk zijn. Gebruik het apparaat Niet in de buurt van waterën bijvoorbeeld naast een bad, wastafel, gootsteen, in een vochtige kelder of bij een zwembad.

3. Vreemde voorwerpen en vloeistoffen

Zorg dat er geen voorwerpen via openingsen in de behuizing waar binnen vallen en dat er geen vloeistof in gemorst worden. Met vloeistof bevulde voorwerpen zoals vazen mogen Niet op de apparatuur gezet worden.

4. Ventilatie

Plaats de apparatuur Niet op een bed, bank, vloerkleed of ander zicht oppervlak, of in een gesloten boekenkast of wandkast, aangezien dit de ventilatie kan belemmeren. Het is raadzaam een minimumafstand van 50 mm rond de zichden en boven het apparatusaat te bewaren om voldoende ventilatie te gehen.

5. Hitte

Zet het apparaat Niet in de buurt van open vuur of apparatuur die但它 uitstraalt, zoals radiatoren, kachels of andere apparaten (inclusief andere versterkers).

6. Klimaat

Het apparaat is ontwikkeld voor gebruik in gematigde klimaten.

7. Rekken en stellingen

Gebruik alleenrekken en stellingen die aanbevolen zich voor gebruik met geluidsapparatuur. Als de apparatuur op een draagbaar rek staat, dient het heel zorgvuldig verplaatst te worden zodate combinatie Niet omvalt.

8. Reiniging

Ontkoppel de eenheid van het Lichtnet voordat reinigingplaatsvindt.

De kast hoeft normalaal alleen met een zachte, vochtige, lintvrijde doeck afgeveegd te worden. Gebruik geen verfverdunners of andere chemische oplosmiddelen om de apparatuur te reinigen.

Wij raden het gebruik van meubelwas of -spuitbussen af, aangezien deze onuitwisbare witte plekken hunnen awhilen als de eenheid daarna met een vochtige doek afgenomen worden.

9. Stroomvoorziening

Sluit het apparaat alleen op een stroomvoorzieening aan die in de gebruiksaanwijzingen of op het apparaat vermeld worden.

De primaire methode om dit product van het lichtnet te isoleren, is de schakelaar aan dechterkant van de eenheid te gebruiken. Deze eenheid要去 zo geinstalleelerd worden dat deze schakelaar toegankelijk blijft.

Dit is een klasse 1-apparaat dat geaard moet worden.

10. Netsnoerbescherming

Netsnoeren dienen zo gerouteerd te worden dat er nicht overheen gelopen worden, en ze Niet in de verdrukking komen door voorwerpen die erop of ertegenaan gezet worden. Hierbij moet vooral gelet worden op snoeren en stekkers, en hun uitgangspunt op het apparaat.

11. Aarding

Zorg dat het aardingsmiddel van het apparaat Niet tenietgedaan worden.

Installer buitenantennes weg van hoogspanningskabels.

13. Wonneer nicht in gebruik

Als de eenheid een standby-functie heeft, blijft er indezemodus eenkleine hoeveelheid stroomaar de apparatuurgaan. Haal het netsnoor van het apparatusaatuit hetstopcontact als het apparatusaat lange tijd Niet gebruikt worden.

14. Abnormale geur

Als het apparaat een abnormale geur of rook afgeeft, zet u het dan onmiddelijkuit en haal de stekker van de eenheiduit de wandcontactdoos. Neem onmiddelijk contact op met uw leverancier.

15. Onderhoud

U要去 nicht proberen het apparaat zich te onderhoden buiten wat er deze handleiding beschreiben worden, maar het onderhoud door deskundig onderhoudspersoneel latelyuitvoeren.

Het apparaat moet in de volgende gevallen door bevoegt onderhoudspersoneel nagekeken worden:

A. Het netsnoer of de stekker is beschadigd.
B. Er zijn voorwerpen in het apparaat gezallen of er is vloeistof in gemorst.
C. Het apparatus waer aan regen blootgesteld.
D. Het apparatusaat lijkt nicht normal te functioneren of het prestatievermogen is aanzienlijk veranderd.
E. Het apparaat is gezallen of de kast is beschadigd.

Veiligheidsnaleving

Dit product is ontworpen om aan de EN60065-standard voor internationale elektrische veiligheid te voldoen.

Deze handleiding gebruiken

Deze handleiding is bedoeld om u alle informatie te verstrekken die u nodig hebt om de Arcam DiVA P1000 Eindversterker voor meerere kanalen te installereren, aan te sluiten en in te stellen.

Mogelijk is de P1000 door een gekwalificierde Arcam-dealer geinstalleerd en ingesteld als onderdeel van een hifi- of thuisbioscoopinstallatie. In dat geval(Int) u de gedeelten van deze handleiding overslaan die betrekking hebben op het installereren en instellen van het apparaat. Gebruik de inhoudsopgave om na te gaan welke gedeelten van de handleiding op u van toepassing zichn.

Veiligheid

Op de volgende paginga van deze handleiding vindt uveiligheidsinstrumenties.

De meeste van deze instructies kut u met gezond verstand ook bedenknen, maar ze zijn voor uw eigeneiligheid toegevoegt. We raden u ten zeerste aan deze instructies te lezen om te vermijden dat u schade aan het apparaat toebrengt.

Dit is een product van klasse 1, waaroor een aardaansluiting vereist is.

Inhoudsopgave

Veiligheidsrichtlijnen N-2

Deze handleiding gebruiken.. N-3

Aan de slag met de P1000 N-4

Inleiding. N-4

Luidsprekerinstallatie N-4

Kabels. N-4

Uw P1000 bedieren. N-5

Stroom. N-5

Aansluiting op een voorversterker. N-6

Aansluiten op luidsprekers N-7

Deversterkinginstellen. N-8

Beleid gericht op voortdurende verbetering ....N-11

Storing radio-ontvangst.. N-11

Garantie.. N-12

Universelegarantie .N-12

Online-Registrarie. N-12

Aan de slag met de P1000

Inleiding

De meerkanaaals eindversterker P1000 is ontwikkeld met de traditionele hoogwaardige ontwerp- en fabricagestandaarden van Arcam. De P1000 is een buitengewoon hoogwaardige versterker die tot 135 W per kanaal biedt. Hoewel de P1000 duidelijk geschikt is voor meerkanaaals thusioscoopversterking, biedt deze ook uitstekende stereoprestaties met tweekanaaals bronnen. De P1000 is een ideale partner voor de Arcam DiVA AVP700 voorversterker/processor.

Alle versterkermodules in de P1000 zijn identiek, zodat elk versterkingskanaaldezelfde prestaties levert. De P1000 heeft phono-ingangen en -uitgangen voor het signaldatataar elk kanaal geleid wordt, zodateh signala (indien vereist) maar aanvullende eindversterkers doorgestuurd kan worden om luidsprekers in andere kamers aan te drijven of bi-amplification op kanalen uit te voeren. Als de P1000 bijvoorbeeld gebruikt worden om een vijfkanaals surroundsound-systeem aan te drijven, kunnen de twee reservemodules ('surround linksachter' en 'surround rechtsacher') gebruikt worden in combinatie met de hoofdmodules ('linksvoor' en 'rechtsvoor') om bi-amplification uit te voeren o geschikte linker- en rechterevoorluidsprekers.

Wij hopen dat de P1000 u vele jaren thusbiocoopplezier zal gehen.

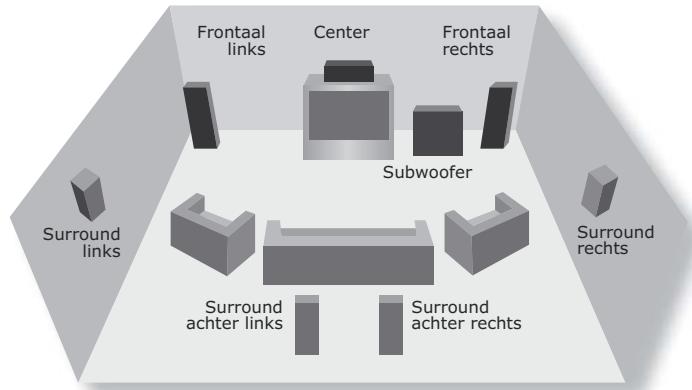

Luidsprekerinstallatie

Er können zeven luidsprekers op de P1000 aangesloten worden. Alle luidsprekers, met uitzondering van de subwoofer,要去en rond uw normale kijk-/luisterpositie gerangschnitt worden (zie diagram). De subwoofer kan vrijwel overal geplaatst worden. Het is raadzaam de subwoofer op verschillende plaatsen te zetten om het beste resultaat te bereiken.

Plaats uw linker- en recktervoorluidspreker, zodate u een goed stereobeeld voor een normale muzikale reproductie verkrijgt. Als ze te dicht bij elkaar staan, is er een gebrek aan ruimtelijkheid. Staan ze城县 ter te ver van elkaar af, dan lijkt het alsof het stereobeeld een groot gat in het midden heeft en wordt het in twee delen weergegeven.

Met de middenluidspreker verkrijgt u een realistischere reproductie van dialogen en middengeluiden, evenals een breder en better beeld voor stereo-effecten en achtergrundgeluiden voor thisbiosocoopgebruik. Lever Niet in op de kwaliteit van uw middenluidspreker,ondat deze alle dialogen voor een thisbioscoopsystem overbrengt.

De surround-luidsprekers links en rechts reproduceren het omgevingsgeluid en de sfeereffecten van eeneerkanaals thusbioscoopsystem.

De surround-luidsprekers links- en rechtsachter worden gebruikt om extra diepte, een ruimtelijkere omgeving en geluidslokalisatie toe te voegen.

Een subwoofer verbetert de basprestaties van uw system. Het is nuttig voor het reproduceren van speciale bioscooepffecten, met name waar een specifiek LFE-kanaal (Low-Frequency Effects) beschikbaar is, zoals met Dolby Digital- of DTS Digital Surroundgecodeerde schijven.

Kabels

Het is raadzaam hoogwaardige afgeschermde analoge, digitale en videokabels te gebruiken,,ondat kabels van inferieure kwaliteit de geluids- en beeldkwaliteit van uw systeem aantasten. Gebruik alleen kabels die voor die specifieke toepassing+zijn ontworpen, aangezij andere kabels andere impedantiekarak teristieken hebben, waardoor uw systeem slechter

zal presteren (gebruik bijvoorbeeld geen audiokabels om video over te dragen). De lenghte van een luidsprekerkabel dient zo kort möglich te zich, maar kabelparen (bijvoorbeeld de kabels waar de linkerenrechtervoorluidsprekers) dienen even lang te zich.

Het is raadzaam de verbindingskabels, luidsprekerkabels en netvoedingskabels bij elkaaruit de buurt te honden om storing te minimaliseren.

Als u hulp nodig hebt bij het kiezen van geschikte kabels, neemt u contact op met uw dealer of installateur.

Uw P1000 bedienen

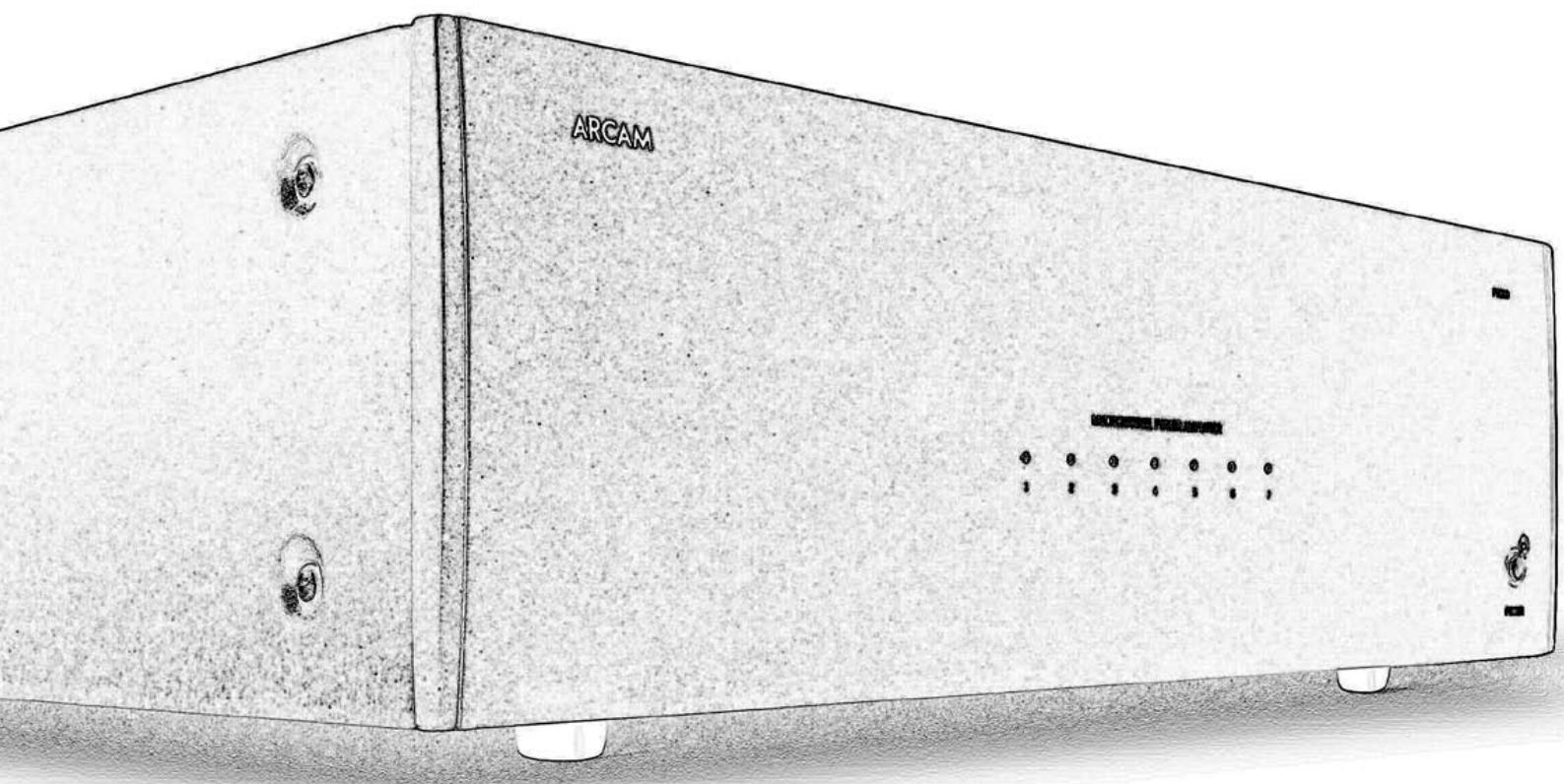

ARCAM

P1000

MULTICHANNEL POWER AMPLIFIER

POWER

Stroom

Op de Voorkant van de P1000 zit één knop: een aan-uitknop, aan de rechterkant.

De stroomknop zet de P1000 al dan Niet in stand-by. Wilt u de eenheid—helemaal uitzetten, dan gebruikt u de schakelaar aan de achterkant. Als de P1000 Niet aan gaat wanner u op de knop aan de voorkant drukt, controlleren dan of de schakelaar aan de achterkant in de 'aan'-positie staat.

Het apparaat aanzetten

Het is raadzaam uw voorversterker of controller in te schaken voordat u de P1000 aanzet, waar dat de kans dankleiner is dat er 'gedreun' maar de eindversterker geleid worden.

Het apparatus uitzetten

Wilt u het apparaat uitzetten, dan schakelt u eerst de P1000 uit en dan de voorsterker of controller.

Lampjes voor kanaalstatus

Alle versterkingskanalen op de P1000 hebben een uniek statuslampje.

Wonneer de stroom ingeschakeld worden, veranderen de lampjes van oranje waar groen. Dit betekent dat ze van de initiaalisatiestatus overgaan maar de actieve status. In standby-modus+zijn alle lampjesuitgeschakeld.

Werken de statuslampjes Niet zoals beschreiben wanner de P1000 ingeschakeld worden, of vertonen ze abnormaal gedrag, raadpleeg dan de tabel op pagina 10 om de oorzaak van het probleem te bepalen.

Zet de versterker op een vlakke, stevige ondergrond.
Zet de eenheid Niet in direct zonlicht of in de buurt van een bron van hitte of vocht.
Plaats de eenheid Niet boven op een andere eindversterker of andere hittebronnen.
Zorg voor voldoende ventilatie. Als de eenheid in een gesloten ruimte worden geplaatst,zoals een boekenkast of apparatuurrek of -kast, zorg dan dat er voldoende ruimte en ventilatie is in die behuizing, zodate er lucht door de ventilatiesleuven kan stromen om de versterker te lately afkoelen. Onvoldoende kastventilatie kan ertoe leiden dat de P1000 uit gaat vanwege thermische overbelasting.

De versterker worden zichs bij normale werkung warm.

Zorg ervoor dat het apparatuurrek of de apparatuurhouser het gewicht van de P1000 kan dragen.

Aansluiting op een voorversterker

Er zijn twee verschillende verbindingsstypes meegeleverd voor het ontvangen van signalenuit uw voorversterker. Het verbindingstype dat gebruikt moet worden, is afhankelijk van uw set-up.

1. Als de kabels die gebrukt moeten worden om uw voorsterker met de P1000 te verbinden, korter� dan 3 meter, is het raadzaam uw voorsterker op de phono-aansluitpunten van uw P1000 aan te sluiten.
2. Als de kabels die gebruikt要去en om uw voorversterker met de P1000 te verbinden, 3 meter of langer zich en uw voorversterker gebalanceerde uitgangen heeft, is het raadzaam deze te gebruiken inplaats van de phono-aansluitpunten. Wanner u deze verbindingen gebruikt, worden de prestaties in omgevingen met elektrische ruis ook verbeterd.

Hoewel u gebalanceerde en phono-aansluitingen:tussen uw voorversterker en P1000 kunt mixen (indien u dat wilt),dient u Niet zowel de gebalanceerde als phono-ingangen met eén kanaal te verbinden.

Algemeen verbindingsadvies

De uitgangen van uwoorversterker dienen met de AUDIO IN-ingangen van de P1000 verbonden te worden. Het is nuttig de voorversterkeruitgang voor een gegeven kanaal te verbinden met de ingang voor dat specifieke kanaal op de P1000. Bijvoorbeeld: verbind de linker-surrounduitgang van uwoorversterker met de linker-surroundkanaaling van de P1000. Deze strategie biedt technisch gezien geen betere prestaties, maar is wel een eenvoudigere methode.

Als u twee modules wilt gebruiken om bi-amplification op eenaar luidsprekersuit te voeren, of als u bi-amplification wilt uitvoeren met behulp van een andere eindversterker, dan kut u het signaloorDat kanaal nemen (via het AUDIO OUT-phono-aansluitpunt voor dat kanaal) en het maar de extra module(s) leiden. Het signaloor wordt dan maar de eerste module geleid, maar het wordt ook maar de tweede module doorgeleid zodate beiden modulo bi-amplification op de luidspreker kannen uitvoeren. Zie 'Bi-amping' op pagina 8 voor meer informatie. Bi-amping op deze manier vereist het gebruik van phono-aansluitingenCUSenuwoorversterker en deP1000.

12V-trigger-ingang

Als uw voorversterker een 12V-trigger-uitgang heeft, kan hij met behulp van een 3,5mm-stekker met de 12V-trigger-ingang verbonden worden. Zo kan de P1000 vanop afstand via de voorversterker aangezet worden.

De trigger-ingang is alleen actief wonneer de stroomknop aan de achterkant in de 'aan'-positie staat.

De 3,5mm-onostekker

12V-trigger hebdt de volgende specificaties:

Sleeve: Aarding
Tip: Actief

Aansluiten op luidsprekers

Bedrangismethoden

Er zijn drie verschillende methoden waarmee u uw P1000 met uw luidsprekers kunt verbinden. uw keus worden beperkt door wat uw luidsprekers können ondersteunen.

Single-wiring

Single-wiring is het conventionele bedradingssystem: Er loopt een kabel per kanaal tussen de versterker en de luidspreker.

Bi-wiring

Bij bi-wiring lopen er tweeAPE kabels tussen de versterker en elke luidspreker: Deene kabel draagt delagefrequentie-informatie en de andere de signalen met hogerefrequentie. Alle versterkers konnen bi-wiring ondersteunen, Maar dit wordt alleen doorluidsprekers ondersteund als er aparte aansluitpunten zich om de twee kabels te verbunden(de luidspreker moet twee paan aansluitpunten aan de achterkont hebben, het enepaar genaamd 'HF' of 'High Frequency' en het andere 'LF' of 'Low Frequency'). Bi-wiringverbeterht het geluid van uw systemen,Datat de scheiding van hoog- en laagfrequente signalstromen in aparte luidsprekerkabels verrormingen voorkomt die het geolgzem vaneen wisselwerking tussen de verschillende stromen binnen een kabel,zoals bij single-wiring gebeurt. Sommige luidsprekers hebben drie paar aansluitingen aan de achterkont, zodat het bi-wiring-prinipe worden uitgebreid maar tri-wiring.

Voordat u tegint!

Zorg ervoor dat uw P1000 uitgeschakeld en van het lichtnet ontkoppeld is voordat u luidspeakers probeert te verbinden. Als u dit Niet doet, künnen zowel de luidspeakers als de versterker beschadigd worden.

Bi-amping

U kunt nog betere prestaties met uw systeme bereiken door het signalscheidingsprincpe verder door te voeren met(APpeversterking van de laag- en hoogfrequente drivers in elke luidspreker. U hebt hiervoor twee versterkers nodig.

Single-wiring

De luidsprekeraansluitingen voor een geveen kanaal zijn duidelijk gelabeld aan dechterkant van de P1000. Voor elk kanaal verbindt u het positieve aansluitpunt van de luidsprekkererverbinding op de P1000 voor dat kanaal (roodgekleurd met het label ^+ ) met het positieve aansluitpunt van uw luidspreker voor het kanaal (verbind bijvoorbeeld het positieve aansluitpunt van het middenkanaal van de P1000 met het positieve kanaal van uw middenluidspreker). Zo sluit u ook het negatieve aansluitpunt van de versterker (zwartgeleurd met het label - - ^ ) op het negatieve aansluitpunt van uw luidspreker aan. Als uw luidspreker bi-wiring ondersteunt (dusmeer dan een par verbindingsaansluitpunten heeft), maar u geen biwiring wilt gebruiken, dan verbindt u de P1000 met de aansluitpunter genaamd 'LF' of 'Low Frequency'. De luidsprekers zijn voorzien van een metaalstrook die de aansluitpunter voor rage frequencies met die voor de hogere frequenties verbindt. Deze metaalstrook要去 wetijderd worden in een system met single-wiring.

Volg bovenstaande instructies voor elke luidspreker in uw systemen, en zorg ervoor dat de luidsprekers met de juiste uitgang van de P1000 verbonden zijn. U hoeft geen luidsprekers op alle kanalen van de P1000 aan te sluiten (als u bijvoorbeeld geen middenluidspreker hebt,.Maakt dat nietsuit).

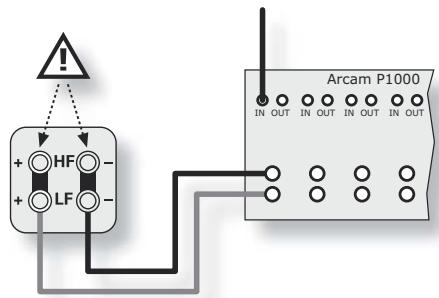

Illustratie van P1000 met single-wiring (voor de duidelijkheid slechts een kanaal weergegeven).

Bi-wiring

Bi-wiring worden opdezelfde manier uitgevoerd als single-wiring,behalve dat er hierbijk voor elke luidspreker een paar kabels worden gebruikt om het positieve aansluitpunt van de versterker met de luidspreker te verbinden. De ene kabel moet met het onderste van de twee positieve aansluitpunten op Alto verbonden worden, en de andere kabel met het bovenste positieve aansluitpunt. De negatieve aansluitpunten要去en opdezelfde manier verbonden worden. De metaalstrook op de luidsprekers die de onderste aansluitpunten met de bovenste verbindt, moetECHTER verwijderd worden voor bi-wiring.

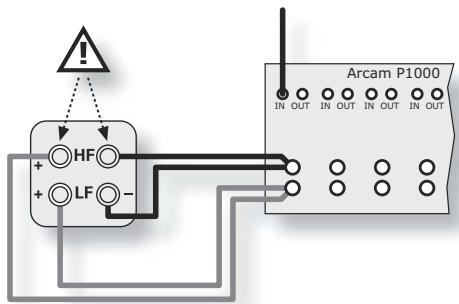

Illustratie van P1000 met bi-wiring (voor de duidelijkheid slechts een kanaal weergegeven).

Bi-amping

Bi-amping vereist het gebruik van een tweede versterker: De ene versterker worden gebruikt om de treble-luidsprekers aan te vrijen en de andere voor de lagere (bas)frequencies.

Wat de kabels bettreft lijkt bi-amping veel op bi-wiring. Verbind de luidspr ekeraansluitpunten van een module (kanaal) met een paar aansluitpunten op uw luidspreker. Verbind de andere module, of een kanaal van een aparte eindversterker, met het andere paar aansluitpunten op de luidspreker, zodat er twee versterkingskanalen met die luidspreker verbonden zijn; een voor lage frequencies en een voor hoge frequencies. De treble-aansluitpunten (de bovenste) van uw luidspreker dienen verbonden te worden met de luidsprekeraa nsluitpunten van de versterkerkomodule (het versterkingskanaal) die voor de hoge frequencies gebruikt worden, terwijl de basaansluitpunten (de onderste) van uw luidspreker verbonden dienen te worden met de luidsprekeraansluitpunen van de versterker of module (het kanaal) die voor de lagere frequencies gebruikt worden. De metaalstrook op de luidsprekers die de onderste aansluitpunten met de bovenste verbindt, moetECHTER verwijderd worden. Als u dit Niet doet, konnen beide versterkers beschadigd worden.

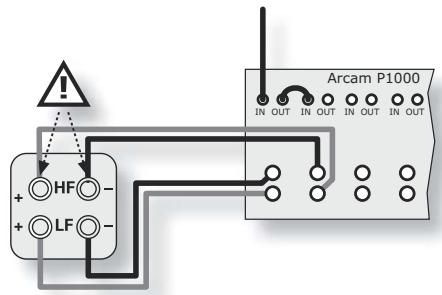

Illustratie van P1000 met bi-amping (twee versterkermodules voor een kanaal).

Advies bij het maken van luidsprekerverbindingen

Sluit niets op uw versterker aan verwijl hijaanstaat of op hetlichtnet aangesloten is.
Let er alkijd op dat de volumeknop van uw voorsterker op de laagste stand ingesteld is voordat u verbindingen maakt.
Voordat u uw P1000 voor het eerst aanzet nadat u de luidsprekers aangesloten hebt, is het raadzaam alle verbindingen grondig te controleren. Zorg ervoor dat blanke draden of kabels de versterker Niet op de verkeerde plekken raken (omdat dit kortsluiting zou+kennen veroorzaken), en dat u positief (+) met positief en negatif (-) met negatif verbonden hebt.
Nadat u verbinden het gemaatk, zet u het volume van uw voorsterker op de laagste stand voordat u de P1000 aanzet. Zet de versterker(s) aan, selecteer een bronsignaal en verhoog het volume dan geleidelijk maar het gewenste luisterniveau.
Als u Niet zeker weet hoe uw systeme aangesloten moet worden, of advies nodig heb over biwiring of bi-amping, neem dan contact op met uw Arcam-leverancier. uw leverancier zal u graag terzijde staan.

Deversterkinginstellen

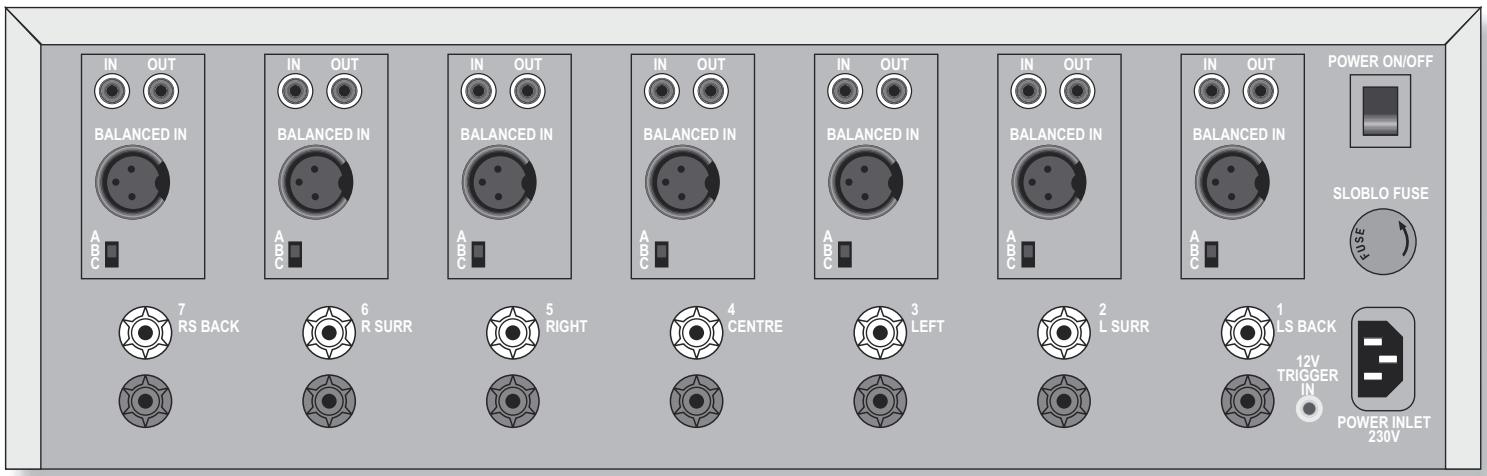

U hebt aan de achterkant van het product wellicht eenkleine schakelaar gezien naast de luidsprekera ansluitpunten voor elk kanaal. Met deze schakelaar kunt u de versterking van de versterker instellen: Verplaats de schuifregelaars waar de A-, B- of C-positie, afhankelijk van de gewenste versterking.

A: Deze positie betekent dat de P1000 een versterking van 31,5 dB heeft, wat de gebruikelijke versterking voor Arcam-versterkers is. Gebruik deze instelling als de P1000 op zichselt gefruikt worden, of in combinatie met andere Arcam-versterkers.
B: Dit geeft de P1000 een versterking van 29 dB, wat door THX^TM -compatibile versterkers gebruikt worden. Gebruik deze instelling als de P1000 gebruikt worden met andere versterkers die een THX^TM -versterking hebben, Zoals de Arcam P7. De P1000 is geen THX^TM -product.
C: Dit geeft de P1000 een versterking van 26 dB. Gebruik deze instelling als de P1000 gelebruikt za worden met andere versterkers die deze versterking hebben.

Hoewel de versterking voor elk kanaal onafhankelijk ingesteld kan worden, is het zeer oncebruikelijk om verschillende kanalen op verschillende versterkingen in te stellen. Wij raden ten sterkste aan alle versterkingskanalen opdezelfde versterkinginstelling te zetten.

Aansluiting op eenlichtnet

Netsnoer

Het apparaat worden meestal geleverd met een netstekker die al aan het snoer vastzit. Als de stekker om bepaalde redenen verwijderd要去en, dient hij onmiddelijk op veilige wijze weggeogood te worden, waar er gevaar op een elektrische schok bestaat wanner de stekker in het stopcontact gestoken worden.

Controleer of de meegeleverde steker in uw contactdoos past en of het voltage van uwlichtnet overeenkomt met de voltage-instelling (115 v of 230 v) die op dechterkant van de eenheid vermeld worden.

Als het voltage of de netstekker afwijk, of als u een新模式noor nodig heeft, neemt u contact op met uw Arcam-leverancier.

Aansluiten

Duw de stekker (IEC-contactdoos) van de meegeleverde stroomkabel in het aansluitpunt (POWER INLET) op dechterkant van de eenheid. Zorg ervoor dat de stekker er stevig in zit.

Steek de stekker aan het andere uiteinde van het snoer in het stopcontact.

Problemen oplossen

Er branden geen lampjes

Als er geen lampjes branden op de P1000 wonneer u denkt dat deze aan staat, contrôleert u het volgende:

Is het strooansnoer op de P1000 aangesloten?
■ Is de zekering in de stekker gesprongen, of is er eerder in het stroompad een stroomonderbreker geopend?
■ Is de zekering aan de achterkant (boven het aansluitpunt voor het netsnoer) gesprongen? De zekering要去 met hetzelfde type verrangen worden; Hebt u hierbij hulp nodig, neem dan contact op met uw leverancier.
Staat de strooomschakelaar aan dechterkant van de P1000 in de 'aan'-positie?

Rood/oranje lampje aan de voorkant

In de tabel op paging 10 vindt u details over de foutcondities die door verschillende LED-patronen worden aangeduid, evenals suggesties voor het corrigeren van de fouit.

Er is geen geluid

Als u geen geluid hoor door uw P1000, contrôleert u het volgende:

■ Branden alle kanaalindicator-LED's aan de voorkant groen? Raadpleeg de tabel op pagina 10 als u andere kleuren ziet, of bovenstaande instructies als er niets brandt.
■ Is de juiste ingang geselecteerd op de voorsterker, en genereert de geselecteerde bron geluid (bijvoorbeeld wanner de schijf afgespeel wordt)? Sluit indien möglichk een koptelefoon op de voorsterker aan om ervoor te zorgen dat het geluid op dat punt aanwezig is - als u geen geluid hoor door de koptelefoon, bevindt de fouit zich waarschijnlijk:tussen de geluidsbron en uw voorsterker.
Staat het volume van de voorversterker op een redelijk niveau? Is de voorversterker gedempt?
Zijn de verbindingenussen uw voorsterker en de P1000 gemaakt volgens de instructies eerder in deze handleiding? Controller ook de verbindingenussen de P1000 en de luidsprekers.

Het geluid is slecht of cervormd

Als het geluiduit uw P1000 verrormd of zwak is (geen bas heeft), controleert u het volgende:

Zijn alle kabels (zowel de verbindingskabels als de luidsprekerkabels) goed verbonden? Zet de P1000uit, haal elke kabel uit de connector en steek hem er weer in. Zet de P1000weer aan om te controeren of de geluidskwaliteit verbeterd is.
Hebt u de juiste grootte van de luidsprekers voor uw systeme geseleerd in het setup-menu van de processor of voorsterker? Wonneer u de luidsprekers bijvoorbeeld op 'Small' instelt, kan dit de oorzaak zijn van zwakke bas. Zie de handleiding van uw voorsterker/processor voor meer informatie.

Het geluid kommt nicht uit alle luidsprekers

Als het geluid Niet uit alle luidsprekers komt (maar sommige luidsprekers wel normalaal werken), contrôleert u het volgende:

Zijn alle luidsprekers in het system met de P1000 verbonden?
Hebt u uw voorsterker zo geconfigureerd dat alle luidsprekers in uw systemd erin opgenomenন? Zie de handleiding van uw voorsterker/processor voor meer informatie.
Hebt u een toepasselijkke surroundsound-bron geselecteerd en worden die door de voorsterker afgespeeld?
Voor brunnen die digitaal met de voorsterker verbonden zijn, contrôleert u of de bron meerkanaals gegevens UITvoert. Zo kurz u op sommigeDVD-spelers het UITvoerformaat selecteren, en ook bepalen ofmeerkanaals gegevensaar PCM (stereo) gedownmixd worden. Zie de handleiding van uw bron vooreer informatie.
■ Is de schijf die u afspeelt, een meerkanaals opname en voert de processor meerkanaals geluid UIT?
■ Is uw luidsprekerbalans correct (zie de handleiding van uw voorsterker/processor voor meer informatie)?
■ Branden alle kanaalindicator-LED's aan de Voorkant groen? Raadpleeg de tabel op pagina 10 als u andere kleuren ziet.

Brom op een versterkeruitgang

Als u 'gebrom'uit een van de luidsprekers hoort, controeert u het volgende:

Komt het gebrom uit een grondlus die door een antennne, satellietontvanger of kabelaansluitingveroorzaakt worden (stopt het gebrom als de antennne ontkoppeld is)? Neem contact op met uw leverancier of antennemonteur voor verder advies.
Zijn de verbindings- en luidsprekerkabels Niet om een netsnoer gewonden?
Schakel de Ground Lift-schakelaar op de voorversterker/processor om, indien aanwezig (zie de handleiding van uw voorversterker voor meer informatie).

Zie ook 'Het geluid is slecht of verrormd' hierboven.

Storing bij radio-/television-ontvangst

Als u storing ondvindt bij radio- of television-ontvangst wanner de P1000 aan staat, maar verdwijnt de storing wanner de P1000uitgeschakeld wordt, controllerer dan of de antenn -schotelkabelaar uw tv of ontvanger uit de buurt van de P1000 en+zijn bekabeling ligt, en dat de bekabeling van de antennschotel van goede kwaliteit (afgeschermd) is. Wanner u de ontvangende antenn -schotel ergens andersplaatst, kan dit tot verbetering leiden.

■ Als u de fouit nicht=kunt corrigeren nadat u bovenstaande punten hebt gecontroleerd, neem dan contact op met uw leverancier voor advies.

Foutstatusindicators

De lampjes die hieronder beschreiben worden, geven de volgende foutrightdities aan:

Lampje	Beschrijving	Versterkeractie
Alle lampjes branden groen.	Dit is de normale werkingsstatus van de versterker.	Geen.
Het stroomlampje is oranje en de kanaallampjes+zijn UIT.	Er is een 'DC offset'-fout opgetreten. Er kan een DC-offset-fout optreden als er een te hoog DC-voltage is bij de uitgang van de voorversterker die maar de P1000 geleid worden. Zie de onderstaande opmerking.	De conditie worden nicht automatisch gewist. Wilt u de bout wissen, danzet u de P1000 minstens 30 seconden UIT (via de schakelaar aan dechterkant van de eenheid), waarna u hem waar aanzet. Als de bout met deze methode Niet worden gewist, of als u wilt controeren op buitensporig DC-offset-voltage, danzet u de P1000 UIT met de schakelaar aan dechterkant van de eenheid, verwijdert u de verbindskabels (terwijlde P1000 uitgeschakeld is), enzet u de P1000 waar aan. De bout要去 nu gewist�; als het stroomlampje nog steeds oranje brandt, heeft uw P1000 een bout ontwikkeld. Zet de eenheid UIT en neem contact op met uw leverancier.
Een of meerere kanaallampjes knipperen orangje/groen.	Er is kortsluiting opgetreten. De knipperende lampjes geen de versterkingskanalen aan waar de kortsluiting opgetreten is.	De versterker dempt het kanaal met de kortsluiting. Als de bout gewist is, hervat de versterker zijn normale werkung. Er要去 geluid waar het kanaal geleid worden om de kortsluiting te kunnen detecteren. Wanner u bijvoorbeeld de uitvoer dempt met uw voorversterker, lijkt de bout gewist teijken; waarschijnlijk treedt de boutconditieECHTER opnieuw op wanner de damping van de voorversterker opgeheven worden, TENzij u verdere actie onderneemt.
Een of meerere kanaallampjes branden orangje.	Er is een te hove temperatuur opgetreten op een kanaal met het oranje lampje.	De versterker dempt het kanaal met de bout. De versterker blijft in deze status totdat het kanaal afgekoeld is. Als dezebout vaak optreedit, controlleren dan of de versterker voldoende ventilatie hebft.

DC-offset-fouten

Een 'DC-offset-fout' is geen versterkerfout, maar een beveiligingsmechanisme van de luidspreker. Als de versterker langereijd van gelijktstroomspanning (inplaats van de verwachtte wisselstroomspanning) voorzien worden, zullen de spoelen in de gekoppelde luidsprekers uiteindelijk doorbranden (of in extreme gevallen vlam vatten). De P1000 kan dit detecteren en de stroom waar de luidsprekers afsnijden.

DC-offset-fouten können periodiek in alle installaties voorkomen, vooral als er een tuner of satellitontvanger aangesloten is. Als dit vaak of voorspelbaar gebeurt, vraag uw leverancier dan om advies.

Technische specifications

Alle metingen gelden bij 230V/50Hz netspanning Continuuitgangsvermögen
Alle kanalen gestuurd, 20Hz-20kHz, 8Ω	135W per kanaal; 945W totaal
Alle kanalen gestuurd, 20Hz-20kHz, 4Ω	210W per kanaal; 1,47kW totaal
Een of twee kanalen gestuurd bij 1kHz, 8Ω	190W per kanaal
Een of twee kanalen gestuurd bij 1kHz, 4Ω	305W per kanaal
Een of twee kanalen gestuurd bij 1kHz, 3.2Ω	325W per kanaal
Piekuitgangsstroom
	±25A per kanaal
Totale harmonische verrorming
Op elk niveau tot nominaal vermogen, bij 4 of 8Ω	<0,08% maximum (20Hz-20kHz) doorgaans <0,007% bij 1kHz
Frequentieweergave
	±0,2dB (2Hz-50kHz) -1dB bij 1Hz en 100kHz
Restbrom en eigenruis
Bij vol vermogen	-110dB A gewogen, 100dB CCIR
Spanningsversterking
	x 28,3 (1V input levert 100W/8Ω output)
Invoerimpedantie
	22kΩ in parallel met 180pF
Uitvoerimpedantie
	50mΩ bij 20Hz, 1kHz 120mΩ bij 20kHz
Benodigd vermogen
	115V of 230VAC, 50/60Hz, 2,2kW maximum via een IEC-toevoerkabel Een wisselstroomsysteel met nuldoorgang elimineert grote inrush-stromen van de ‘transformator' bij inschakeling.
Fysiek
	Afmetingen: B430 x D450 x H180 mm Gewicht: 31kg netto; 35kg verpaktr
E&OE

Beleid gericht op voortdurende verbetering

Arcam stelt zich ten doel haar producten voortdurend te verbeteren. Dit betekent dat ontwerpen en specificaties zonder kennisgeving onderhevig+zijn aan verandering.

N.B.: alle specificatiewaarden zijn standardwaarden tenzij anders aangegeven.

Storing radio-ontvangst

De P1000 is een audioapparaat dat is ontworpen volgens zeer hoge standardarden op het vlak van elektromagnetische compatibiliteit. Het apparaat kan RF (radiofrequency)-energieuitstralen. Soms kan dit storing veroorzaken in de ontvangst van FM- en AM-radiosignalen. Als dat het geval is, houdt u de P1000 en de aansluitsnoeren waarvan zo ver möglichk verwijderd van de tuner en de antennes van die tuner. U kunt storing ook verminderen door de P1000 en de tuner elk op een eigén stopcontact aan te sluiten.

EG-LIDSTATEN - Deze producten zijn ontworpen volgens de richtlijn 89/336/EEC.

VS - Deze producten zijn in overeerenstemming met de FCC-vereisten.

Garantie

Universelle garantie

Deze garantie geeft u hetrecht om de eenheid gratis te latente repareren,ijdens de eerste twee jaan aankoop, bij elke erkende Arcam-distributeur, mits de eenheid oorspronkelijk bij een geautoriseerde Arcam-dealer of -distributeur aangeschäft ward. Arcam kan geen verantwoordelijkheid aanvaarden voor fouten die ontstaan door ongelukken, verkeerd gebruik, misbruik, slijtage, onachtzaamheid of door ongeoorloofde aanpassingen en/of reparations, en kan ook geen verantwoordelijkheid aanvaarden voor schade of verlies, ontstaanijdens het transport van of maar de person de onder de garantie claimt.

De garantie dekt onderdelen en arbeidsloan voor tweeJAar vanaf de aankoopdatum. Na tweeJAar moet u zowel voor onderdelen als arbeidsloan betalen. In geen enkel geval worden transportkosten door de garantie gedekt.

Claims onder garantie

Deze apparatuur dient in de oorspronkelijke verpakking geretourneerd te worden aan de leverancier bij wie ze aangeschaft werd, of andersrechtstreeks aan de Arcam-distributeur in het land waar u woont.

De eenheid dient, vracht betaald, via een goed bekend staande vrachtvervoerder verstuurd te worden – Niet per post. Tijdens het transport maar de leverancier of distributeur kan er geen verantwoordelijkheid voor de eenheid aanvaard worden, en het is waarom raadzaam de eenheid gegen verlies of schade tijdens transport te verzekeren.

Voor meer informatie kunt u contact opnemen met Arcam:

Neem bij problemen alkijd eerst contact op met uw leverancier. Als uw leverancier uw vragen betreffende dit of een ander Arcam-product Niet kan beantwoorden, neem dan contact op met de Arcam-klantendienst en we zullen ons best doen om u te helpen.

Online-registry

U kurz uw Arcam-product on line registraren op: www.arcam.co.uk

Amplificador multi-canal Arcam P1000

Português

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION

RISQUE DE CHOC ELECTRIQUE NE PAS OUVIRN
