WPB4900H - Lave-linge ELECTROLUX LAUNDRY SYSTEMS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge professionnel
Marque	ELECTROLUX LAUNDRY SYSTEMS
Modèle	WPB4900H
Capacité de lavage	90 kg (coefficient de remplissage 1:13)
Volume du tambour	890 litres
Diamètre du tambour	1050 mm
Vitesse d'essorage maximale	720 tr/min
Facteur G	300
Dimensions (L × P × H)	1726 × 1363 × 2040 mm
Poids net	2800 kg
Alimentation électrique	380-415 V, 3 phases, 50/60 Hz
Puissance de chauffage	87,7 kW
Puissance moteur	15,7 kW
Consommation d'eau (cycle normal à 65 °C)	1190 litres
Consommation d'énergie (cycle normal)	2,3 kWh
Niveau sonore (lavage/essorage)	64/83 dB(A)
Pression d'eau d'admission	50-600 kPa
Raccordement vapeur	Oui (pression 300-600 kPa)
Type de tambour	Deux compartiments séparés avec cloison Pullman
Ouverture des portes	Automatique, verrouillage et déverrouillage automatiques
Interface utilisateur	Écran tactile 8 couleurs, lecteur de cartes à puce, menus déroulants en 14 langues
Suspensions	Pneumatiques anti-vibrations
Distributeur de produits lessiviels	5 compartiments (manuel ou connexion automatique)
Options principales	Pesage automatique, pH-mètre, ouverture automatique des portes côté propre, vanne de recyclage des eaux
Carrosserie inox (option)	Disponible pour salle blanche

FOIRE AUX QUESTIONS - WPB4900H ELECTROLUX LAUNDRY SYSTEMS

Comment démarrer un cycle de lavage ?

Sélectionnez le programme souhaité via l'écran tactile 8 couleurs, insérez votre carte à puce si nécessaire, puis appuyez sur le bouton de démarrage. Le tambour se positionnera automatiquement pour le chargement.

Quelle est la capacité maximale de cette machine ?

La capacité maximale est de 90 kg pour un coefficient de remplissage de 1:13. Ne dépassez pas cette charge pour garantir un lavage efficace.

Comment nettoyer le distributeur de produits lessiviels ?

Le distributeur à 5 compartiments peut être retiré et nettoyé à l'eau tiède. Vérifiez régulièrement les conduits pour éviter les obstructions.

Que faire en cas de code d'erreur sur l'écran ?

Consultez la notice pour la signification des codes. Les erreurs courantes incluent des problèmes d'alimentation en eau, de vidange, ou de porte mal fermée. Redémarrez la machine après avoir résolu le problème.

Quel type d'alimentation électrique est requis ?

L'alimentation doit être triphasée 380-415 V 50/60 Hz. La puissance totale installée est de 103,4 kW (chauffage + moteur). Faites appel à un électricien qualifié.

Comment utiliser la fonction vapeur ?

Assurez-vous que le raccordement vapeur est effectué (pression 300-600 kPa). Sélectionnez le programme avec vapeur dans le menu. La vapeur réduit les plis et désinfecte le linge.

Quelle est la pression d'eau nécessaire ?

La pression d'eau d'admission doit être comprise entre 50 et 600 kPa. Un débit de 200 l/min à 250 kPa est recommandé.

Comment effectuer un cycle de nettoyage de la machine ?

Utilisez un programme vide à haute température (90°C) avec un détartrant adapté. Répétez l'opération mensuellement pour éviter l'accumulation de calcaire.

La machine peut-elle être utilisée en salle blanche ?

Oui, avec l'option carrosserie inox. La machine est conçue pour répondre aux normes d'hygiène strictes des salles blanches.

Comment remplacer la courroie Poly-V ?

Le remplacement de la courroie doit être effectué par un technicien agréé. Contactez le service après-vente Electrolux pour l'entretien.

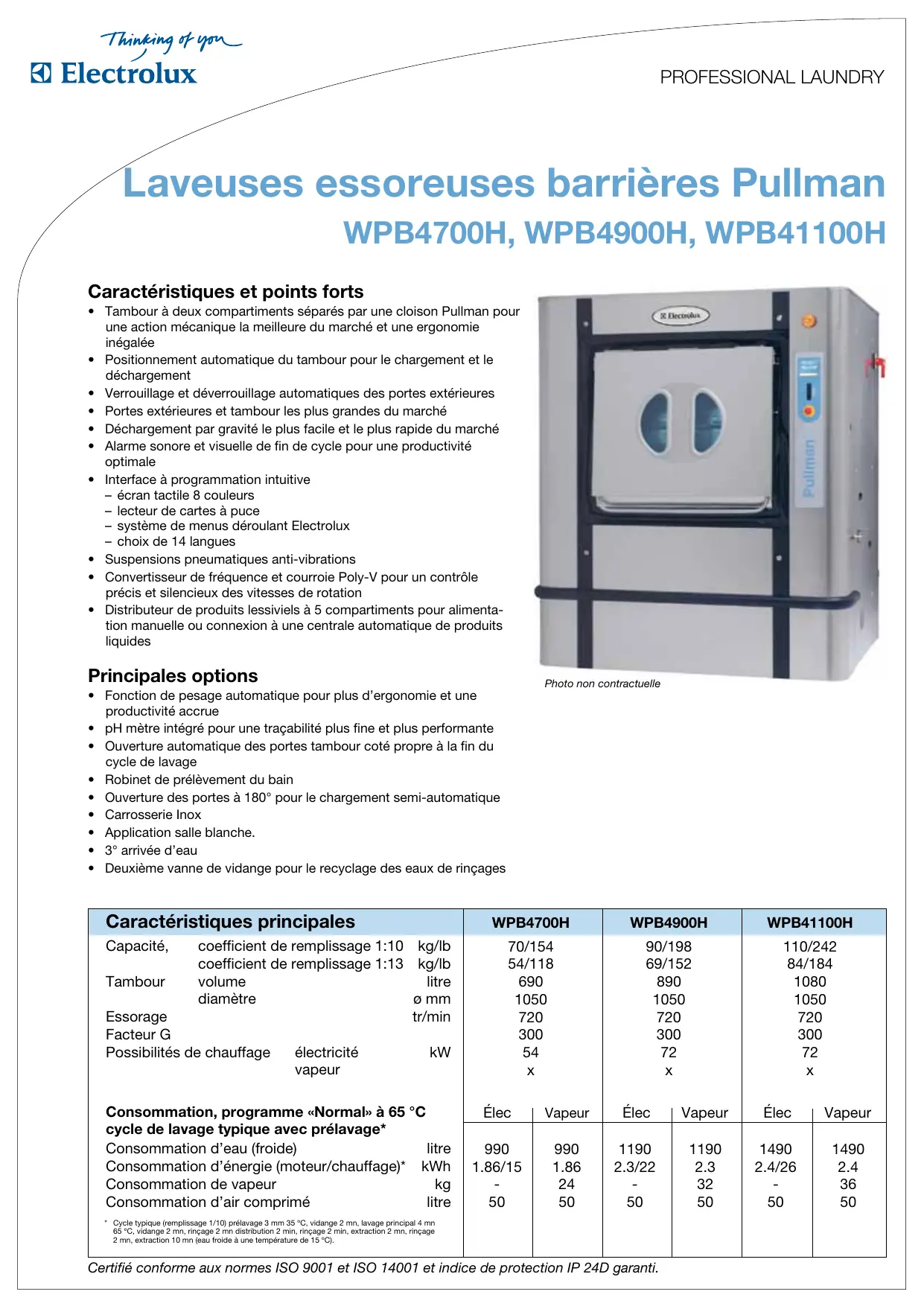

MODE D'EMPLOI WPB4900H ELECTROLUX LAUNDRY SYSTEMS

Caractéristiques et points forts

• Tambour à deux compartiments séparés par une cloison Pullman pour une action mécanique la meilleure du marché et une ergonomie inégalée.
• Positionnement automatique du tambour pour le chargement et le déchargement.
• Verrouillage et déverrouillage automatiques des portes extérieures
• Portes extérieures et tambour les plus grands du marché
• Déchargement par gravité le plus facile et le plus rapide du marché
• Alarme sonore et visuelle de fin de cycle pour une productivité optimale.
• Interface à programmation intuitive
• écran tactile 8 couleurs
• lecteur de cartes à puce
• système de menus déroulant Electrolux - choix de 14 langues
• Suspensions pneumatiques anti-vibrations
• Convertisseur de fréquence et courroie Poly-V pour un contrôle précis et silencieux des vitesses de rotation.
• Distributeur de produits lessiviels à 5 compartiments pour alimentation manuelle ou connexion à une centrale automatique de produits liquides.

Principales options

• Fonction de pesage automatique pour plus d'ergonomie et une productivité accrue.
• pH-mètre intégré pour une traçabilité plus fine et plus performante.
• Ouverture automatique des portes tambour côté propre à la fin du cycle de lavage.
• Robinet de prélèvement du bain
• Ouverture des portes pour le chargement semi-automatique.
• Carrosserie inox pour application en salle blanche. Arrivée d'eau.
• Deuxième vanne de vidange pour le recyclage des eaux de rinçage.

Photo non contractuelle.

Caracteristique principales			WPB4700H		WPB4900H		WPB41100H
Capacité, coefficient de remplissage 1:10 kg/lb coefficient de remplissage 1:13 kg/lb Tambre volume diamètre litre tr/min Essorage Facteur G Possibilités de chauffage électricité kW vapeur			70/154 54/118 690 1050 720 300 54 x Élec Vapeur	90/198 69/152 890 1050 720 300 72 x Élec Vapeur	110/242 84/184 1080 1050 720 300 72 x Élec Vapeur	110/242 84/184 1080 1050 720 300 72 x Élec Vapeur
Consommation, programme «Normal» à 65 °C cycle de lavage typique avec prélavage*
Consommation d'eau (floide) litre			990 1.86/15	990 1.86	1190 2.3/22	1190 2.3	1490 2.4/26	1490 2.4
Consommation d'énergie (moteur/chauffage)* kWh
Consommation de vapeur kg			-	24	-	32	-	36
Consommation d'air comprimé litre			50	50	50	50	50	50
* Cycle typique (remplissage 1/10) prélavage 3 mm 35 °C, vidange 2 mm, lavage principal 4 mm 65 °C, vidange 2 mm, rincege 2 mm distribution 2 min, rincege 2 min, extraction 2 mm, rincege 2 mm, extraction 10 min (eau froide à une température de 15 °C).

Branchement électrique*			WPB4700H	WPB4900H	WPB41100H
Chauffage Tension
Élec	380-415V 3 AC 50/60 Hz	kW(A)	65.7 (125)	87.7 (160)	91 (160)
Vapeur ou non chauffé	380-415V 3 AC 50/60 Hz	kW(A)	11.7 (40)	15.7 (40)	19 (50)
Raccordement d'eau et de vapeur
Vannes d'admission d'eau	DN		32	32	32
Pression d'eau	kPa		50-600	50-600	50-600
Capacité à 250 kPa	l/min		200	200	200
Vanne de vidange	ø mm		110	110	110
Débit de vidange	l/min		380	380	380
Vanne de vapeur	DN		25	25	25
Pression de la vapeur	kPa		300-600	300-600	300-600
Air comprimé	mm		6/8	6/8	6/8
Pression de l'air comprimé	kPa		550-700	550-700	550-700
Niveau sonores
Niveau de pression acoustique (lavage/extraction)	dB(A)		64/83	64/83	67/83
Déperdition calorifique
% de la puissance installée, max			5	5	5
Emballage
Poids	net, kg		2600	2800	2900
Dimensions en mm
A Largeur			1496	1726	1956
B Profondeur			1363	1363	1363
C Hauteur			2040	2040	2040
D			990	990	990
E			240	240	240
F			965	1080	1195
G Option ouverture à 180° seulement			830	830	830
H Option ouverture à 180° seulement			2580	2580	2580
I			790	790	790
K			2075	2075	2075
1 Connexion électrique	7 Raccord d'alimentation en lessive liquide
2 Eau froide	8 Compartiment à lessive poudre
3 Eau chaude	9 Air comprimé
4 Eau douce froide	10 Porte de chargement/déchéancement
5 Raccord de vapeur	11 Plastron de commande
6 Vidange	12 Connexion évient

• Autres tensions disponibles, voir manuel d'installation.

Vuede dessus

Vuede face

Vuede gauche

Vue de droite
