| Type de produit | Lave-linge |
| Marque | ELECTROLUX LAUNDRY SYSTEMS |
| Modele | WB4180H |
| Capacité maximale | 18 kg (40 lb) |
| Volume du tambour | 180 litres |
| Diamètre du tambour | 725 mm |
| Vitesse d'essorage maximale | 860 tr/min |
| Facteur G | 300 |
| Puissance de chauffage électrique | 17,5 kW |
| Alimentation électrique (chauffage) | 400 V 3N ~ 50 Hz, 17,5 kW (35 A) |
| Alimentation électrique (vapeur) | 230 V 1~ 50/60 Hz, 2,3 kW (16 A) |
| Pression d'eau requise | 150 – 400 kPa |
| Diamètre de vidange | 75 mm |
| Pression de vapeur | 300 – 600 kPa |
| Dimensions (L x P x H) | 970 x 975 x 1410 mm |
| Poids net | 356 kg |
| Poids brut (emballé) | 376 kg |
| Niveau sonore (essorage) | 75 dB(A) |
| Système de commande | Compass Control® ou Clarus Control® (selon version) |
| Option d'ouverture de porte | Porte à droite ou à gauche |
| Distributeur automatique de lessive | Préparé en standard |
| Accessoires inclus | Cadre de base en acier, kits de raccordement eau/vapeur |
FOIRE AUX QUESTIONS - WB4180H ELECTROLUX LAUNDRY SYSTEMS
Quelle est la capacité maximale de ce lave-linge ?
La capacité maximale est de 18 kg (40 lb) pour le modèle WB4180H.
Quelles sont les dimensions de l'appareil ?
Les dimensions sont : largeur 970 mm, profondeur 975 mm, hauteur 1410 mm.
Quel type d'alimentation électrique est nécessaire pour la version chauffage ?
Pour la version chauffage, il faut une alimentation 400 V 3N ~ 50 Hz avec une puissance de 17,5 kW (35 A).
La porte peut-elle être installée à gauche ou à droite ?
Oui, la porte de chargement peut être montée aussi bien à droite qu'à gauche du lave-linge pour s'adapter à votre installation.
Qu'est-ce que le système Compass Control® ?
Le Compass Control® est un système de commande avec grand écran et un bouton rotatif pour la sélection facile des programmes, avec deux touches de démarrage rapide pour les programmes fréquents.
Comment brancher l'arrivée d'eau ?
L'appareil nécessite une arrivée d'eau froide (DN20, pression 150-400 kPa) et peut aussi accepter de l'eau chaude jusqu'à 65°C. Un troisième robinet d'eau est disponible en option.
Quelle est la vitesse d'essorage maximale ?
La vitesse d'essorage maximale est de 860 tr/min, avec un facteur G de 300 pour une déshydratation efficace.
Comment nettoyer le tambour et le filtre ?
Nous recommandons de nettoyer régulièrement le tambour avec un programme de nettoyage à vide. Le filtre de vidange (si présent) doit être vérifié et nettoyé périodiquement pour éviter les obstructions.
Quels sont les programmes de lavage disponibles ?
Le lave-linge propose de nombreux programmes, dont un programme Normal 60°C. Grâce au système Compass Control®, vous pouvez sélectionner facilement d'autres programmes adaptés à votre linge.
Comment utiliser le distributeur automatique de lessive ?
L'appareil est préparé en standard pour une alimentation automatique de lessive (produits liquides). Il suffit de connecter les réservoirs de lessive aux vannes prévues et de configurer le dosage via le panneau de commande.
Questions des utilisateurs sur WB4180H ELECTROLUX LAUNDRY SYSTEMS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Lave-linge au format PDF gratuitement ! Retrouvez votre notice WB4180H - ELECTROLUX LAUNDRY SYSTEMS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WB4180H de la marque ELECTROLUX LAUNDRY SYSTEMS.
MODE D'EMPLOI WB4180H ELECTROLUX LAUNDRY SYSTEMS

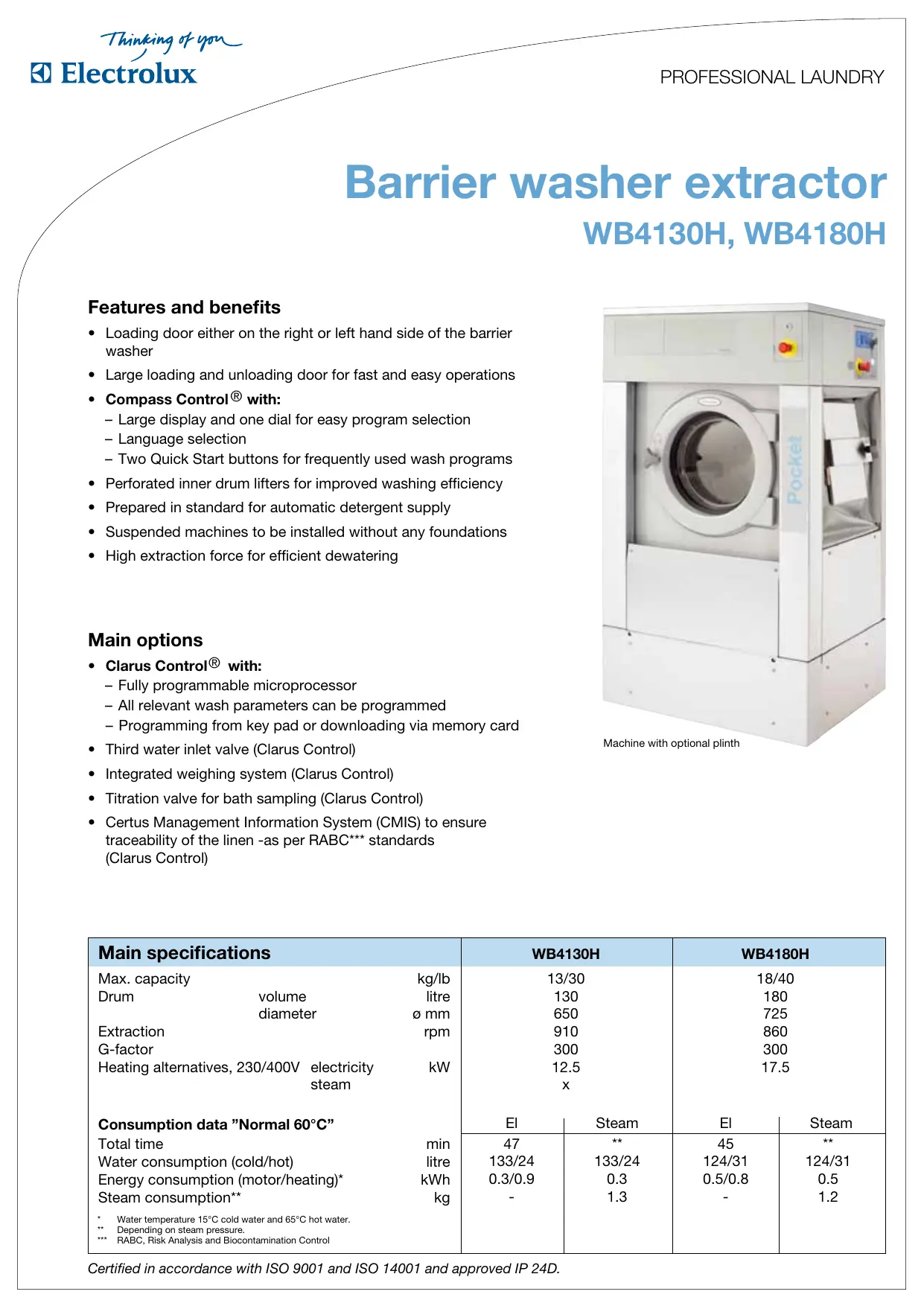

Barrier washer extractor
WB4130H, WB4180H
Features and benefits
- Loading door either on the right or left hand side of the barrier washer
Large loading and unloading door for fast and easy operations - Compass Control® with:
Large display and one dial for easy program selection
- Language selection
- Two Quick Start buttons for frequently used wash programs
- Perforated inner drum lifters for improved washing efficiency
- Prepared in standard for automatic detergent supply
- Suspended machines to be installed without any foundations
High extraction force for efficient dewatering
Main options
-
Clarus Control® with:
-
Fully programmable microprocessor
-
All relevant wash parameters can be programmed
-
Programming from key pad or downloading via memory card
-
Third water inlet valve (Clarus Control)
- Integrated weighing system (Clarus Control)
- Titration valve for bath sampling (Clarus Control)
- Certus Management Information System (CMIS) to ensure traceability of the linen -as per RABC*** standards (Clarus Control)

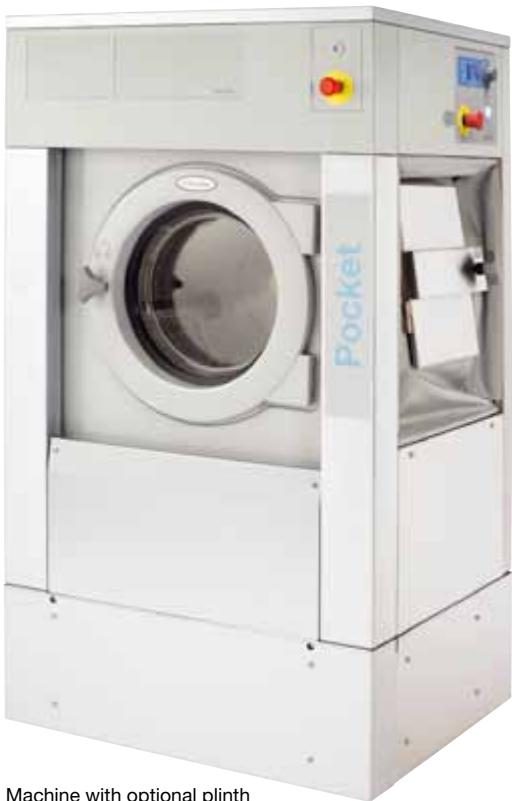

Machine with optional plinth
| Main specifications | WB4130H | WB4180H | |||
| Max. capacity | kg/lb | 13/30 | 18/40 | ||
| Drum volume | litre | 130 | 180 | ||
| diameter | ø mm | 650 | 725 | ||
| Extraction | rpm | 910 | 860 | ||
| G-factor | rpm | 300 | 300 | ||
| Heating alternatives, 230/400V electricity steam | kW | 12.5 | 17.5 | ||
| x | |||||
| Consumption data "Normal 60°C" | EI | Steam | EI | Steam | |
| Total time | min | 47 | ** | 45 | ** |
| Water consumption (cold/hot) | litre | 133/24 | 133/24 | 124/31 | 124/31 |
| Energy consumption (motor/heating)* | kWh | 0.3/0.9 | 0.3 | 0.5/0.8 | 0.5 |
| Steam consumption** | kg | - | 1.3 | - | 1.2 |
| * Water temperature 15°C cold water and 65°C hot water. ** Depending on steam pressure. *** RABC, Risk Analysis and Biocontamination Control | |||||
| Electrical connections* | WB4130H | WB4180H | ||
| Heating | Voltage | |||
| El. | 230V 3 AC 50 Hz | kW(A) | 12.5(35) | 17.5(50) |
| 240V 3AC 60 Hz | kW(A) | 12.5(35) | 17.5(50) | |
| 400V 3N AC 50 Hz | kW(A) | 12.5(20) | 17.5(35) | |
| Steam | 230V 1AC 60 Hz | kW(A) | 1.7(10) | 2.3(16) |
| 240V 1AC 60 Hz | kW(A) | 1.7(10) | 2.3(16) | |
| 230V 1AC 50 Hz | kW(A) | 1.7(10) | 2.3(16) | |
| Water and steam connection | ||||
| Water valves | DN | 20 | 20 | |
| Water pressure | kPa | 150-400 | 150-400 | |
| Capacity at 300 kPa | l/min | 27 | 60 | |
| Drain valve | ø mm | 75 | 75 | |
| Draining capacity | l/min | 150 | 150 | |
| Steam valve | DN | 15 | 15 | |
| Steam pressure | kPa | 300-600 | 300-600 | |
| Liquid detergent supplies | 5 | 5 | ||
| Floor requirements | ||||
| Frequency of the dynamic force | Hz | 15.2 | 14.3 | |
| Max floor load at extraction | kN | 3.4 ±0.5 | 2.9 ±1.0 | |
| Sound levels | ||||
| Airborne sound level | dB(A) | 73 | 75 | |
| Heat emission | ||||
| % of installed power, max | 5 | 5 | ||
| Shipping data | ||||
| Weight | net, kg | 296 | 356 | |
| crated, kg | 313 | 376 | ||
| Shipping volume | m³ | 1.27 | 1.64 | |
| Accessories | ||||
| Steel base frame | x | x | ||
| Water re-use tank (Clarus Control) | x | x | ||
| Hose connection kits for water or steam | x | x | ||

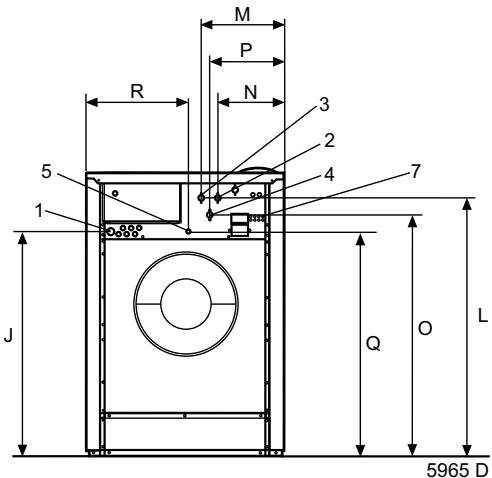

| Dimensions in mm | ||||
| A Width | 910 | 970 | ||
| B Depth | 875 | 975 | ||
| C Height | 1325 | 1410 | ||
| D | 435 | 470 | ||
| E | 575 | 610 | ||
| F | 200 | 200 | ||
| G | 390 | 390 | ||
| H | 345 | 385 | ||
| I | 785 | 870 | ||
| J | 1035 | 1120 | ||
| K | 702 | 822 | ||
| L | 1225 | 1330 | ||
| M | 380 | 395 | ||
| N | 300 | 315 | ||
| O | 1185 | 1290 | ||
| P | 340 | 340 | ||
| Q | 825 | 1120 | ||
| R | 455 | 485 | ||
| S | 285 | 200 | ||
| T | 304 | 334 | ||
| 1 Electrical connections | 9 | Detergent compartment (optional) | ||
| 2 Cold water | 10 | Door opening, unloading side | ||
| 3 Hot water | WB4130H: ø395, WB4180H: ø435 | |||
| 4 Hard water | 11 | Door opening, loading side | ||
| 5 Steam connection | WB4130H: 280x280, WB4180H: 320x280 | |||
| 6 Drain | 12 | Barrier frame | ||
| 7 Liquid supply connections | 13 | Barrier partition | ||
| 8 Compass or Clarus Control | 14 | Plinth (optional) | ||
- Other voltages available, see installation manual.

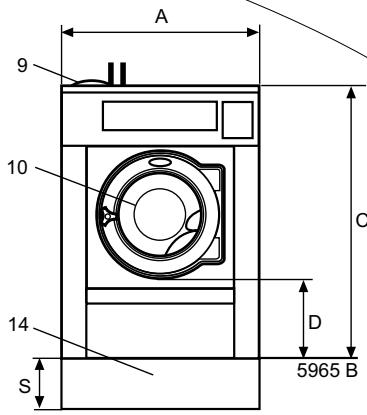

Front view

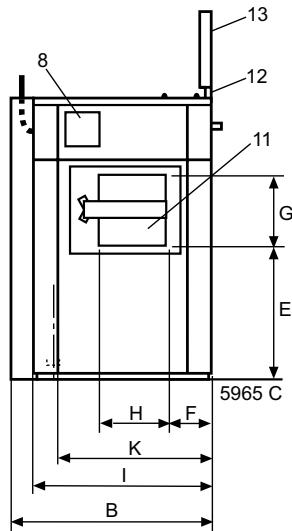

Left view
Top view
