MODE D'EMPLOI WPB4700H ELECTROLUX LAUNDRY SYSTEMS

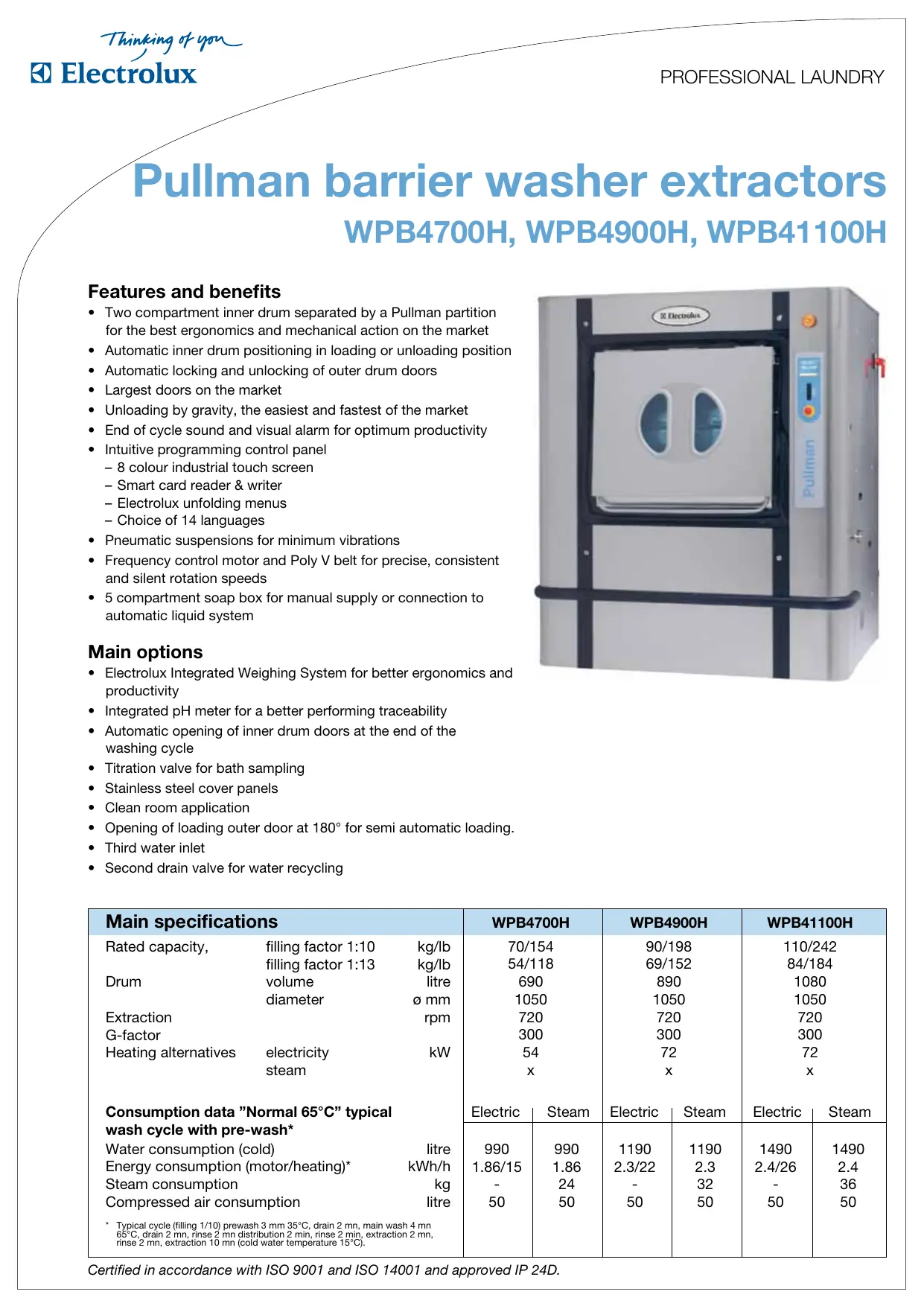

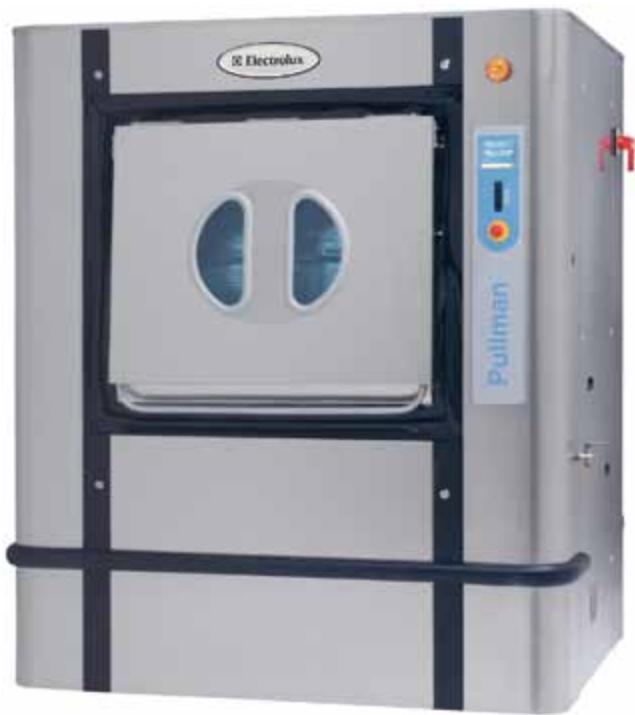

Pullman barrier washer extractors

WPB4700H, WPB4900H, WPB41100H

Features and benefits

• Two compartment inner drum separated by a Pullman partition for the best ergonomics and mechanical action on the market
  Automatic inner drum positioning in loading or unloading position
  Automatic locking and unlocking of outer drum doors
• Largest doors on the market
• Unloading by gravity, the easiest and fastest of the market
• End of cycle sound and visual alarm for optimum productivity

• Intuitive programming control panel

• 8 colour industrial touch screen

• Smart card reader & writer

• Electrolux unfolding menus
  Choice of 14 languages

• Pneumatic suspensions for minimum vibrations

• Frequency control motor and Poly V belt for precise, consistent and silent rotation speeds
• 5 compartment soap box for manual supply or connection to automatic liquid system

Main options

• Electrolux Integrated Weighing System for better ergonomics and productivity
• Integrated pH meter for a better performing traceability
  Automatic opening of inner drum doors at the end of the washing cycle
• Titration valve for bath sampling
• Stainless steel cover panels
• Clean room application
• Opening of loading outer door at 180^ for semi automatic loading.
• Third water inlet
• Second drain valve for water recycling

Main specifications			WPB4700H		WPB4900H		WPB41100H
Rated capacity,	filling factor 1:10	kg/lb	70/154		90/198		110/242
	filling factor 1:13	kg/lb	54/118		69/152		84/184
Drum	volume	litre	690		890		1080
	diameter	ø mm	1050		1050		1050
Extraction		rpm	720		720		720
G-factor			300		300		300
Heating alternatives	electricity	kW	54		72		72
	steam		x		x		x
Consumption data "Normal 65°C" typical wash cycle with pre-wash*			Electric	Steam	Electric	Steam	Electric	Steam
Water consumption (cold)	litre		990	990	1190	1190	1490	1490
Energy consumption (motor/heating)*	kWh/h		1.86/15	1.86	2.3/22	2.3	2.4/26	2.4
Steam consumption	kg		-	24	-	32	-	36
Compressed air consumption	litre		50	50	50	50	50	50
*Typical cycle (filling 1/10) prewash 3 mm 35°C, drain 2 mm, main wash 4 mm 65°C, drain 2 mm, rinse 2 mm distribution 2 min, rinse 2 min, extraction 2 mm, rinse 2 min, extraction 10 min (cold water temperature 15°C).

Electrical connections*		WPB4700H	WPB4900H	WPB41100H
Heating Voltage
Electric	380-415V 3 AC 50/60 Hz kW(A)	65.7 (125)	87.7 (160)	91 (160)
Steam or non-heated	380-415V 3 AC 50/60 Hz kW(A)	11.7 (40)	15.7 (40)	19 (50)
Water and steam connections
Water valves	DN	32	32	32
Water pressure	kPa	50-600	50-600	50-600
Capacity at 250 kPa	l/min	200	200	200
Drain valve	ø mm	110	110	110
Draining capacity	l/min	380	380	380
Steam valve	DN	25	25	25
Steam pressure	kPa	300-600	300-600	300-600
Compressed air	mm	6/8	6/8	6/8
Compressed air pressure	kPa	550-700	550-700	550-700
Sound levels
Airborne sound level (washing/extraction) dB(A)		64/83	64/83	67/83
Heat emission
% of installed power	max	5	5	5
Shipping data
Weight	net, kg	2600	2800	2900
Dimensions in mm
A Width		1496	1726	1956
B Depth		1363	1363	1363
C Height		2040	2040	2040
D		990	990	990
E		240	240	240
F		965	1080	1195
G with 180° door opening option only		830	830	830
H with 180° door opening option only		2580	2580	2580
I		790	790	790
K		2075	2075	2075
1 Electrical connection		7 Liquid supply connection
2 Cold water		8 Soap box
3 Hot water		9 Compressed air
4 Cold soft water		10 Loading/unloading door
5 Steam connection		11 Control panel
6 Drain		12 Vent connection

• Other voltages available, see installation manual.

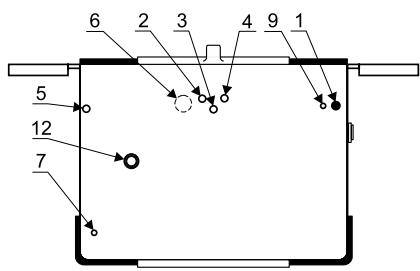

Top view

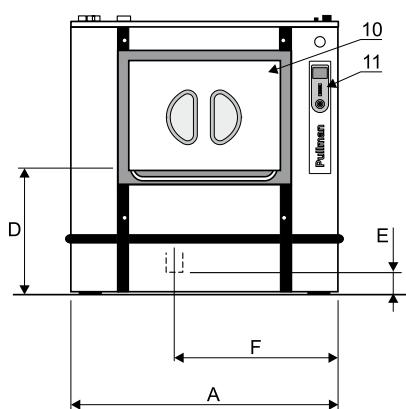

Front view

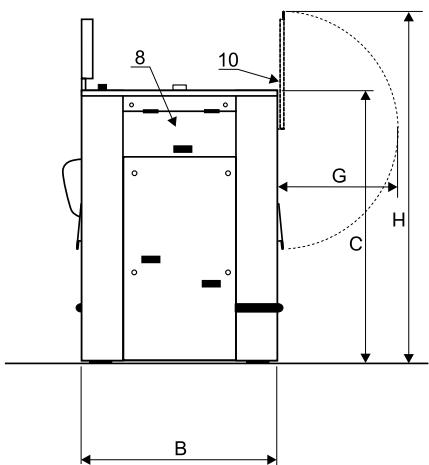

Left side view

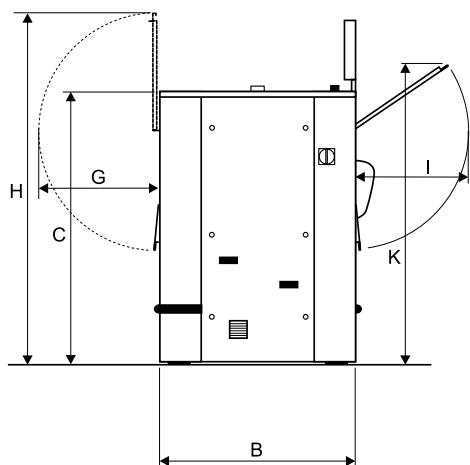

Right side view
