Type de produit	Lave-linge industriel
Marque	Electrolux Laundry Systems
Modèle	W485S
Capacité maximale	9 kg (20 lb)
Volume du tambour	85 litres
Diamètre du tambour	520 mm
Vitesse d'essorage maximale	830 tr/min
Facteur G	200
Alimentation électrique (chauffage)	400 V triphasé 50 Hz, 7,4 kW (16 A)
Consommation d'eau (programme Normal 60°C)	54 L eau froide + 14 L eau chaude
Consommation d'énergie (programme Normal 60°C)	0,15 kWh (moteur) + 0,35 kWh (chauffage)
Durée du programme Normal 60°C	46 minutes
Pression d'eau requise	200 à 600 kPa
Dimensions (L x P x H)	660 x 730 x 1115 mm
Poids net	135 kg
Niveau sonore (pression acoustique)	59 dB(A)
Niveau sonore (puissance acoustique)	66 dB(A)
Systèmes de contrôle	Compass Control® ou Clarus Control®
Pesée automatique (AWS)	Oui, avec Compass Control
Ouverture du tambour	310 mm de diamètre
Matériaux de construction	Acier galvanisé et inoxydable
Accessoires inclus	Piédestal en acier, kits de tuyaux, collecteur de peluches

FOIRE AUX QUESTIONS - W485S ELECTROLUX LAUNDRY SYSTEMS

Quelle est la capacité maximale de la machine W485S ?

La capacité maximale est de 9 kg (20 lb) de linge sec.

Quels types de programmes sont disponibles ?

La machine propose des programmes optimisés pour l'économie, la performance ou le temps, accessibles via le Compass Control® ou le Clarus Control®.

Comment fonctionne le système de pesée automatique AWS ?

L'AWS (Automatic Weighing System) détermine la charge de linge et adapte la quantité d'eau nécessaire, ce qui permet des économies d'eau et d'énergie lorsque la machine n'est pas pleine.

Quelle est la vitesse d'essorage maximale ?

La vitesse d'essorage maximale est de 830 tr/min, avec un facteur G de 200.

Quelles sont les dimensions de la machine ?

Les dimensions sont : largeur 660 mm, profondeur 730 mm, hauteur 1115 mm.

Quel type d'alimentation électrique est nécessaire ?

Pour le chauffage électrique, une alimentation 400 V triphasé 50 Hz de 7,4 kW (16 A) est typique. D'autres tensions sont possibles, voir la notice d'installation.

Comment entretenir la machine ?

Il est recommandé de nettoyer régulièrement le tambour, les joints et le tiroir à détergent. Vérifiez aussi le filtre de vidange et le collecteur de peluches si présent.

La machine est-elle équipée d'un verrouillage de porte ?

Oui, la porte est verrouillée pendant le cycle et ne peut être ouverte qu'en fin de programme ou en cas d'arrêt d'urgence.

Où puis-je trouver des pièces détachées ?

Les pièces détachées d'origine Electrolux sont disponibles auprès des revendeurs agréés et des centres de service après-vente.

Quelle est la consommation d'eau pour un programme Normal 60°C ?

La consommation d'eau est de 54 litres d'eau froide et 14 litres d'eau chaude, soit un total de 68 litres.

MODE D'EMPLOI W485S ELECTROLUX LAUNDRY SYSTEMS

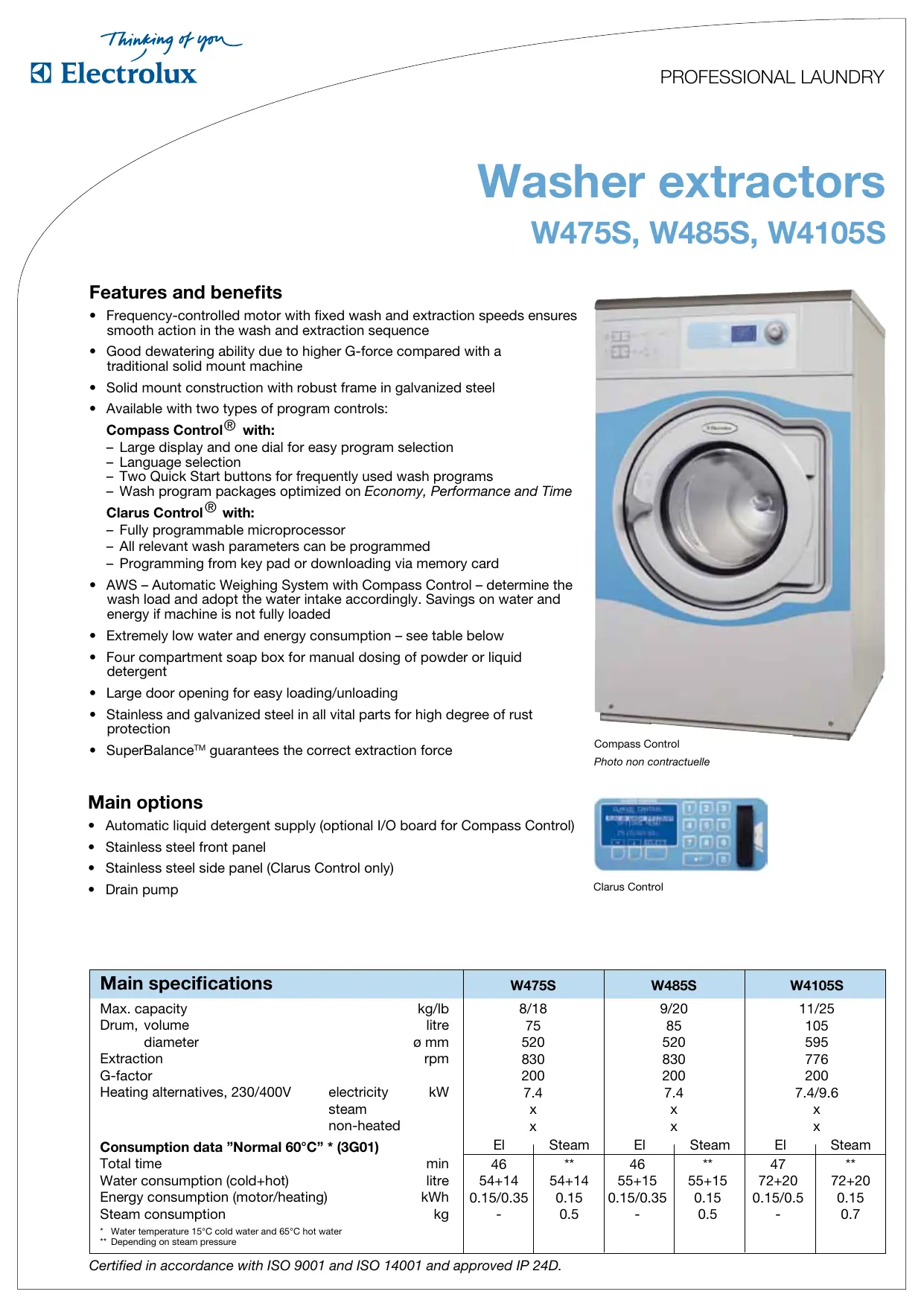

Washer extractors

W475S, W485S, W4105S

Features and benefits

• Frequency-controlled motor with fixed wash and extraction speeds ensures smooth action in the wash and extraction sequence
• Good dewatering ability due to higher G-force compared with a traditional solid mount machine
• Solid mount construction with robust frame in galvanized steel
• Available with two types of program controls:

Compass Control® with:

Large display and one dial for easy program selection
- Language selection
- Two Quick Start buttons for frequently used wash programs
- Wash program packages optimized on Economy, Performance and Time

Clarus Control® with:

• Fully programmable microprocessor
• All relevant wash parameters can be programmed

• Programming from key pad or downloading via memory card

• AWS - Automatic Weighing System with Compass Control - determine the wash load and adopt the water intake accordingly. Savings on water and energy if machine is not fully loaded

• Extremely low water and energy consumption – see table below
• Four compartment soap box for manual dosing of powder or liquid detergent
  Large door opening for easy loading/unloading
• Stainless and galvanized steel in all vital parts for high degree of rust protection
  SuperBalance™ guarantees the correct extraction force

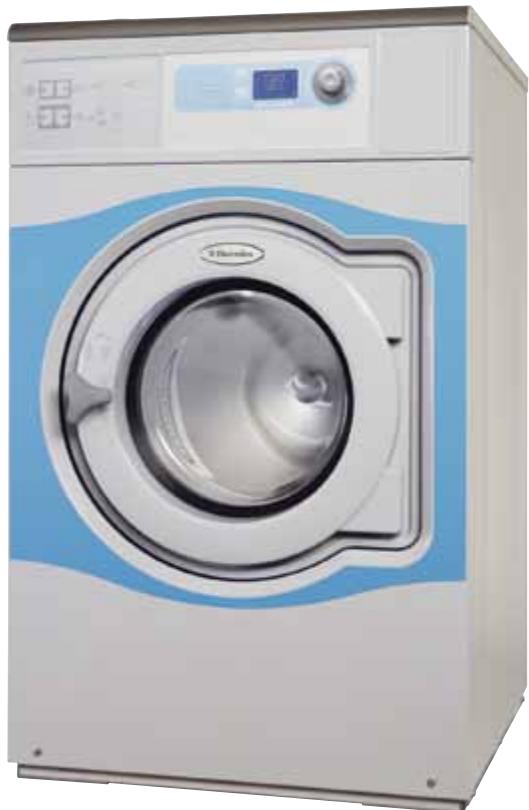

Compass Control
Photo non contractuelle

Main options

Automatic liquid detergent supply (optional I/O board for Compass Control)
- Stainless steel front panel
- Stainless steel side panel (Clarus Control only)
- Drain pump

Clarus Control

Main specifications			W475S		W485S		W4105S
Max. capacity		kg/lb	8/18		9/20		11/25
Drum, volume		litre	75		85		105
diameter		ø mm	520		520		595
Extraction		rpm	830		830		776
G-factor			200		200		200
Heating alternatives, 230/400V	electricity	kW	7.4		7.4		7.4/9.6
	steam		x		x		x
	non-heated		x		x		x
Consumption data "Normal 60°C" * (3G01)			EI	Steam	EI	Steam	EI	Steam
Total time		min	46	**	46	**	47	**
Water consumption (cold+hot)		litre	54+14	54+14	55+15	55+15	72+20	72+20
Energy consumption (motor/heating)		kWh	0.15/0.35	0.15	0.15/0.35	0.15	0.15/0.5	0.15
Steam consumption		kg	-	0.5	-	0.5	-	0.7
* Water temperature 15°C cold water and 65°C hot water
** Depending on steam pressure

Electrical connections*		W475S	W485S	W4105S
Heating	Voltage
El.	230V 1AC 50 Hz kW(A)	7.3(35)	7.3(35)	9.6(50)
	230V 3AC 50 Hz kW(A)	7.3(25)	7.3(20)	9.6(35)
	208-240V 3AC 60 Hz kW(A)	7.3(25)	7.3(25)	9.6(35)
	400-415V 3N AC 50 Hz kW(A)	7.3(16)	7.4(16)	9.6(16)
Steam	230V 1AC 60 Hz kW(A)	0.6(10)	0.6(10)	0.8(10)
or	208-240V 1AC 60 Hz kW(A)	0.6(10)	0.6(10)	0.8(10)
non-heated	230V 1AC 50 Hz kW(A)	0.6(10)	0.6(10)	0.8(10)
Water and steam connection
Water valves	DN	20	20	20
Water pressure	kPa	200-600	200-600	200-600
Capacity at 300 kPa	l/min	20	20	20
Drain valve	ømm	75	75	75
Draining capacity	l/min	170	170	170
Steam valve	DN	15	15	15
Steam pressure	kPa	300-600	300-600	300-600
Liquid detergent supplies		5	5	5
Floor requirements
Frequency of the dynamic force	Hz	11.6	11.6	10.8
Max floor load at extraction	kN	1.1 ± 2.5	1.7 ± 3.3	2.1 ± 4.0
Sound levels
Sound pressure level**	dB(A)	59	59	64
Sound power level (IEC 60704-2-4)	dB(A)	66	66	71
Heat emission
% of installed power, max		5	5	5
Shipping data
	net, kg	129	135	145
	crated, kg	150	156	167
Shipping volume	m³	0.74	0.74	0.9
Accessories
Steel base frame		x	x	x
Hose kits for water or steam		x	x	x
Fluff collector		x	x	x
Dimensions in mm
A Width		660	660	720
B Depth		690	730	705
C Height		1115	1115	1200
D		355	355	365
E		725	765	740
F		825	825	910
G		45	45	45
H		1030	1030	1115
I		215	215	215
K		1010	1010	1095
L		130	130	130
M		330	830	910
N		385	385	420
O		100	100	100
P		210	210	235
1 Electrical connection		6 Liquid supply connections
2 Cold water		7 Control panel
3 Hot water		8 Soap box
4 Steam connection		9 Connections for water re-use
5 Drain		10 Door openingø310 (W475S, W485S),ø365 (W4105S)

Front and side panels in light grey with "Blue Wave" on front panel (RAL 260 70 05, 250 60 30)
Other voltages available, see installation manual
* Approx. value at operators position in a mid-size laundry room

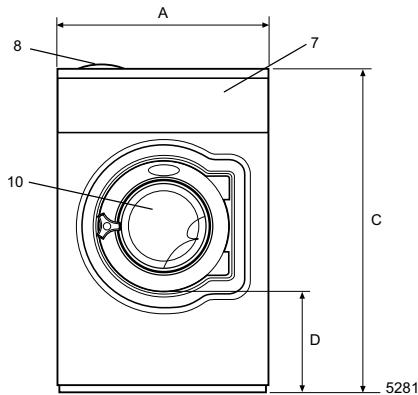

Front

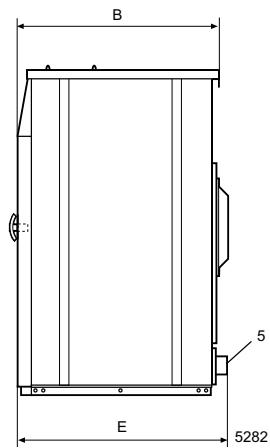

Right side

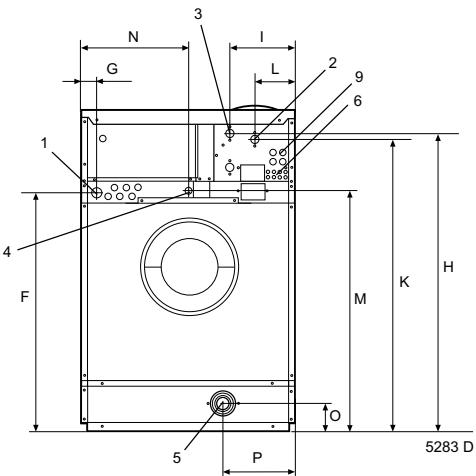

Rear side
