W475S - Lave-linge industriel ELECTROLUX LAUNDRY SYSTEMS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge industriel
Marque	ELECTROLUX LAUNDRY SYSTEMS
Modèle	W475S
Capacité de lavage	8 kg (linge sec)
Volume du tambour	75 litres
Diamètre du tambour	520 mm
Vitesse d'essorage	830 tr/min
Facteur G	200
Dimensions (L x P x H)	660 x 690 x 1115 mm
Poids net	129 kg
Alimentation électrique	230 V / 400 V triphasé, 50/60 Hz
Puissance de chauffage	7,4 kW (électrique)
Consommation d'eau (cycle Normal 60°C)	68 litres (froide + chaude)
Consommation d'énergie (cycle Normal 60°C)	0,5 kWh (moteur + chauffage)
Type de contrôle	Compass Control ou Clarus Control
Construction	Montage sur socle, cadre en acier galvanisé
Matériaux	Acier inoxydable et galvanisé
Ouverture de porte	Diamètre 310 mm
Niveau sonore (pression)	59 dB(A)
Niveau sonore (puissance)	66 dB(A)
Options disponibles	Alimentation automatique de détergent, panneaux inox, pompe de vidange
Accessoires inclus	Cadre en acier, kits de tuyaux, collecteur de peluches
Système de pesée automatique (AWS)	Oui (avec Compass Control)
Distribution de détergent	4 compartiments pour dosage manuel

FOIRE AUX QUESTIONS - W475S ELECTROLUX LAUNDRY SYSTEMS

Comment choisir entre Compass Control et Clarus Control ?

Le Compass Control offre une interface simple avec un grand écran et un bouton pour sélectionner des programmes optimisés (Économie, Performance, Temps). Le Clarus Control est un microprocesseur entièrement programmable, idéal pour les utilisateurs avancés qui souhaitent paramétrer chaque étape du cycle.

Quelle est la capacité maximale de linge sec ?

La capacité maximale est de 8 kg de linge sec pour le modèle W475S.

Comment installer le kit de vapeur ?

Le kit de vapeur se raccorde à la vanne vapeur (DN15) avec une pression de vapeur de 300 à 600 kPa. Référez-vous au manuel d'installation pour les branchements électriques et hydrauliques.

Quels sont les niveaux sonores de la machine ?

Le niveau de pression sonore est de 59 dB(A) et le niveau de puissance sonore est de 66 dB(A) selon la norme IEC 60704-2-4.

Comment nettoyer le bac à savon ?

Retirez le bac à savon et rincez-le à l'eau tiède. Utilisez une brosse douce pour éliminer les résidus de détergent. Ne pas utiliser de produits abrasifs.

Quelle est la consommation d'eau par cycle ?

Pour un cycle Normal à 60°C, la consommation d'eau est de 68 litres (54 L froide + 14 L chaude).

Comment programmer un cycle personnalisé ?

Avec le Clarus Control, vous pouvez programmer tous les paramètres de lavage via le clavier ou télécharger un programme depuis une carte mémoire. Le Compass Control propose des programmes prédéfinis.

Puis-je utiliser de la lessive liquide ?

Oui, le bac à savon à quatre compartiments est conçu pour le dosage manuel de lessive en poudre ou liquide. Utilisez le compartiment approprié.

Comment entretenir le tambour ?

Laissez la porte entrouverte après chaque utilisation pour éviter les moisissures. Nettoyez le tambour périodiquement avec un chiffon humide et un détergent doux.

Où trouver les pièces de rechange ?

Les pièces de rechange sont disponibles auprès de votre revendeur Electrolux agréé ou sur le site officiel. Utilisez le numéro de modèle W475S pour identifier les pièces.

MODE D'EMPLOI W475S ELECTROLUX LAUNDRY SYSTEMS

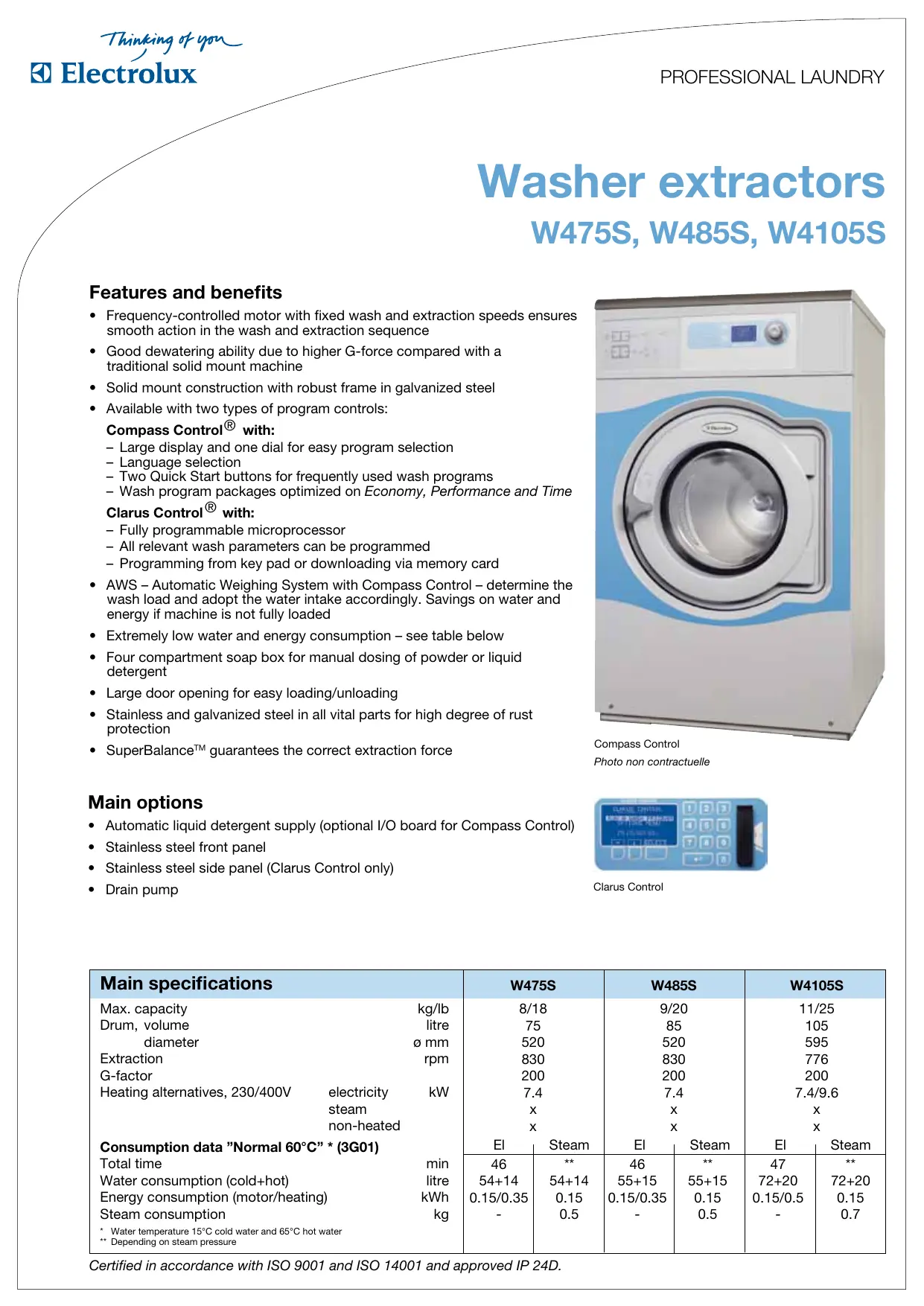

Washer extractors

W475S, W485S, W4105S

Features and benefits

• Frequency-controlled motor with fixed wash and extraction speeds ensures smooth action in the wash and extraction sequence
• Good dewatering ability due to higher G-force compared with a traditional solid mount machine
• Solid mount construction with robust frame in galvanized steel
• Available with two types of program controls:

Compass Control® with:

Large display and one dial for easy program selection
- Language selection
- Two Quick Start buttons for frequently used wash programs
- Wash program packages optimized on Economy, Performance and Time

Clarus Control® with:

• Fully programmable microprocessor
• All relevant wash parameters can be programmed

• Programming from key pad or downloading via memory card

• AWS - Automatic Weighing System with Compass Control - determine the wash load and adopt the water intake accordingly. Savings on water and energy if machine is not fully loaded

• Extremely low water and energy consumption - see table below
• Four compartment soap box for manual dosing of powder or liquid detergent
  Large door opening for easy loading/unloading
• Stainless and galvanized steel in all vital parts for high degree of rust protection
  SuperBalance™ guarantees the correct extraction force

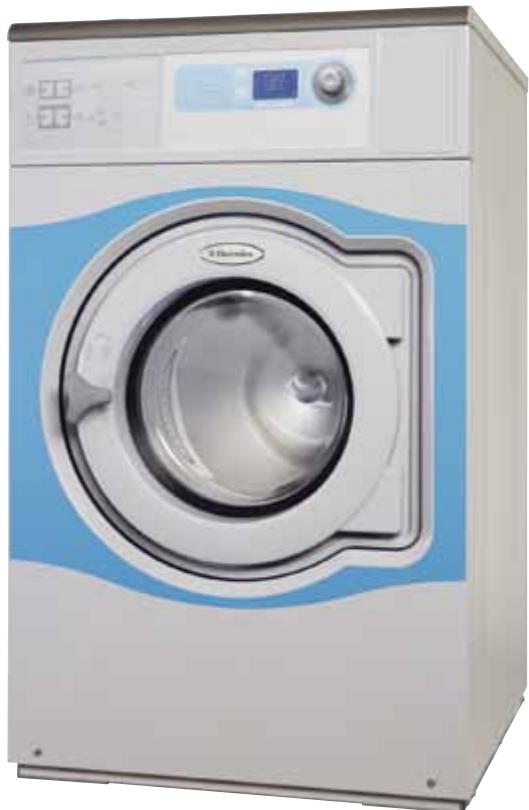

Compass Control Photo non contrac

Main options

Automatic liquid detergent supply (optional I/O board for Compass Control)
- Stainless steel front panel
- Stainless steel side panel (Clarus Control only)
- Drain pump

Clarus Control

Main specifications			W475S		W485S		W4105S
Max. capacity		kg/lb	8/18		9/20		11/25
Drum, volume		litre	75		85		105
diameter		ø mm	520		520		595
Extraction		rpm	830		830		776
G-factor			200		200		200
Heating alternatives, 230/400V	electricity	kW	7.4		7.4		7.4/9.6
	steam		x		x		x
	non-heated		x		x		x
Consumption data "Normal 60°C" * (3G01)			EI	Steam	EI	Steam	EI	Steam
Total time		min	46	**	46	**	47	**
Water consumption (cold+hot)		litre	54+14	54+14	55+15	55+15	72+20	72+20
Energy consumption (motor/heating)		kWh	0.15/0.35	0.15	0.15/0.35	0.15	0.15/0.5	0.15
Steam consumption		kg	-	0.5	-	0.5	-	0.7
* Water temperature 15°C cold water and 65°C hot water
** Depending on steam pressure

Electrical connections*		W475S	W485S	W4105S
Heating	Voltage
El.	230V 1AC 50 Hz kW(A)	7.3(35)	7.3(35)	9.6(50)
	230V 3AC 50 Hz kW(A)	7.3(25)	7.3(20)	9.6(35)
	208-240V 3AC 60 Hz kW(A)	7.3(25)	7.3(25)	9.6(35)
	400-415V 3N AC 50 Hz kW(A)	7.3(16)	7.4(16)	9.6(16)
Steam	230V 1AC 60 Hz kW(A)	0.6(10)	0.6(10)	0.8(10)
or	208-240V 1AC 60 Hz kW(A)	0.6(10)	0.6(10)	0.8(10)
non-heated	230V 1AC 50 Hz kW(A)	0.6(10)	0.6(10)	0.8(10)
Water and steam connection
Water valves	DN	20	20	20
Water pressure	kPa	200-600	200-600	200-600
Capacity at 300 kPa	l/min	20	20	20
Drain valve	ømm	75	75	75
Draining capacity	l/min	170	170	170
Steam valve	DN	15	15	15
Steam pressure	kPa	300-600	300-600	300-600
Liquid detergent supplies		5	5	5
Floor requirements
Frequency of the dynamic force	Hz	11.6	11.6	10.8
Max floor load at extraction	kN	1.1 ± 2.5	1.7 ± 3.3	2.1 ± 4.0
Sound levels
Sound pressure level**	dB(A)	59	59	64
Sound power level (IEC 60704-2-4)	dB(A)	66	66	71
Heat emission
% of installed power, max		5	5	5
Shipping data
	net, kg	129	135	145
	crated, kg	150	156	167
Shipping volume	m³	0.74	0.74	0.9
Accessories
Steel base frame		x	x	x
Hose kits for water or steam		x	x	x
Fluff collector		x	x	x
Dimensions in mm
A Width		660	660	720
B Depth		690	730	705
C Height		1115	1115	1200
D		355	355	365
E		725	765	740
F		825	825	910
G		45	45	45
H		1030	1030	1115
I		215	215	215
K		1010	1010	1095
L		130	130	130
M		330	830	910
N		385	385	420
O		100	100	100
P		210	210	235
1 Electrical connection		6 Liquid supply connections
2 Cold water		7 Control panel
3 Hot water		8 Soap box
4 Steam connection		9 Connections for water re-use
5 Drain		10 Door openingø310 (W475S, W485S),ø365 (W4105S)

Front and side panels in light grey with "Blue Wave" on front panel (RAL 260 70 05, 250 60 30)
Other voltages available, see installation manual
* Approx. value at operators position in a mid-size laundry room

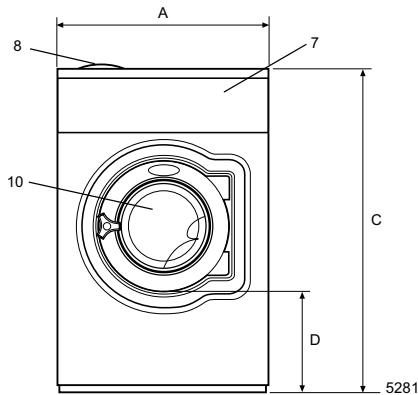

Front

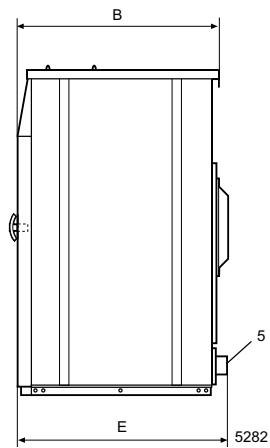

Right side

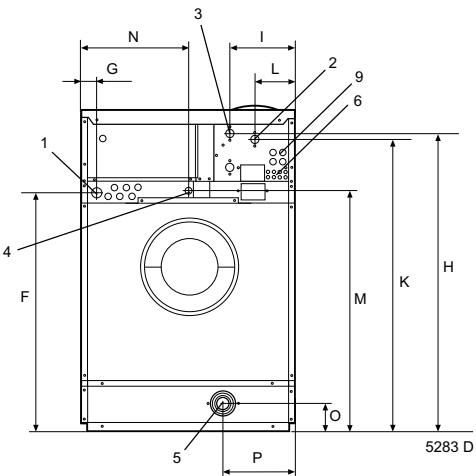

Rear side
