MODE D'EMPLOI W4600H ELECTROLUX LAUNDRY SYSTEMS

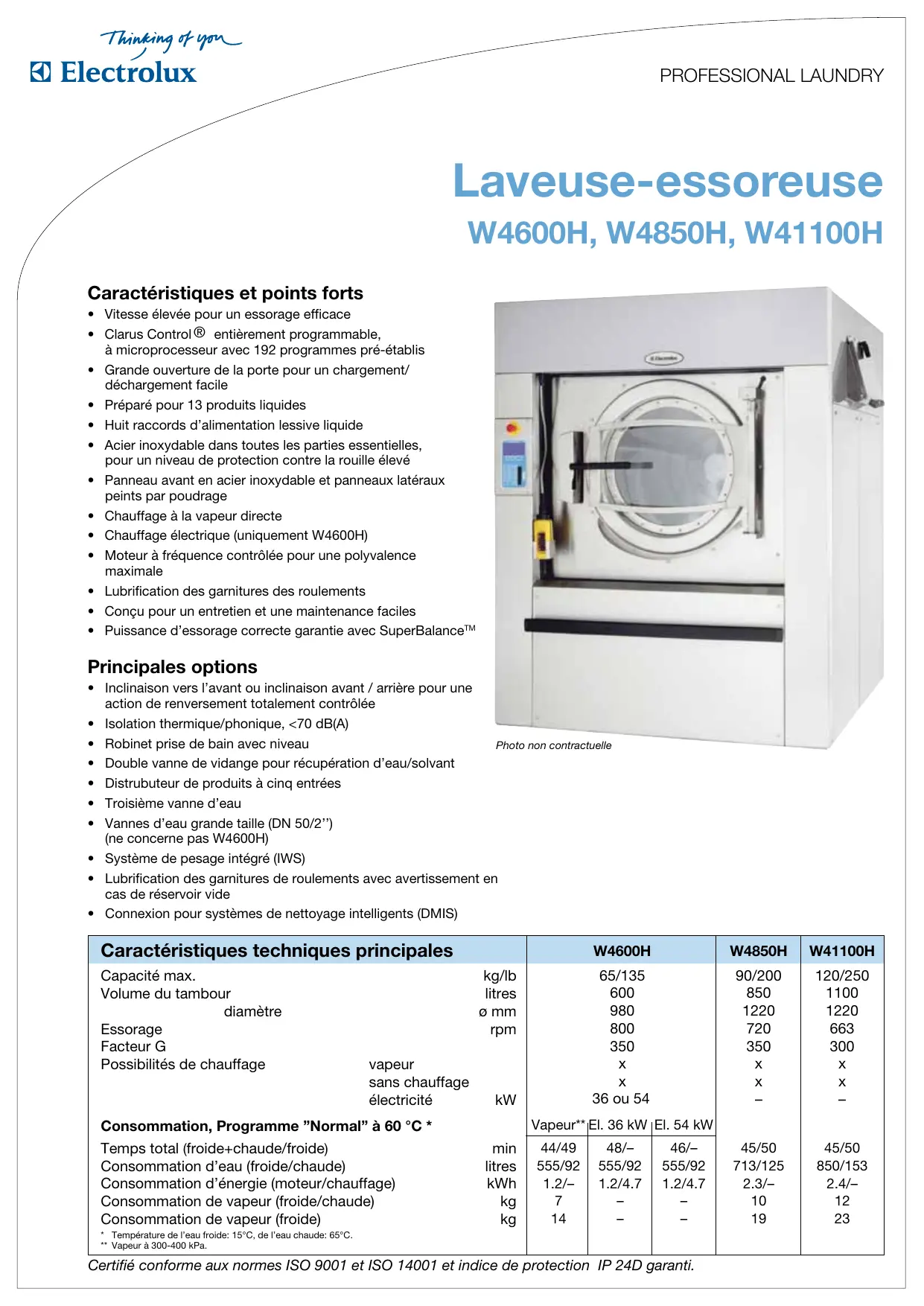

\section*{Caracteristiques et points forts}

Vitesse elevée pour un essorage efficace
- Clarus Control® entièrement programmable, à microprocesseur avec 192 programmes pré-établis
- Grande ouverture de la porte pour un chargement/ déchargement facile
- Préparé pour 13 produits liquides
- Huit raccords d'alimentation lessive liquide
- Acier inoxydable dans toutes les parties essentielles, pour un niveau de protection contre la rouille élevé
- Panneau avant en acier inoxydable et panneaux latéraux points par poudrage
Chauffage à la vapeur directe
- Chauffage électric (uniquement W4600H)
- Moteur à fréquence contrôle pour une polyvalence maximale
- Lubrification des garnitures des roulements
- Conçu pour un entretien et une maintenance facies
- Puissance d'essorage correcte garantie avec SuperBalance™

Principales options

• Inclinaison vers l'avant ou inclinaison avant / arrêt pour une action de renversement totalement contrôleé
• Isolation thermique/phonique, <70 dB(A)
• Robinet prise de bain avec niveau
• Double vanne de vidange pour récapération d'eau/solvant
• Distributeur de produits à cinq entées
• Troisième vanne d'eau
• Vannes d'eau grandeaille (DN 50/2") (ne concerne pas W4600H)
• Système de pesage intégré (IWS)
• Lubrification des garnitures de roulements avec averissement en cas de réservoir vide
• Connexion pour systèmes de nettoyage intelligents (DMIS)

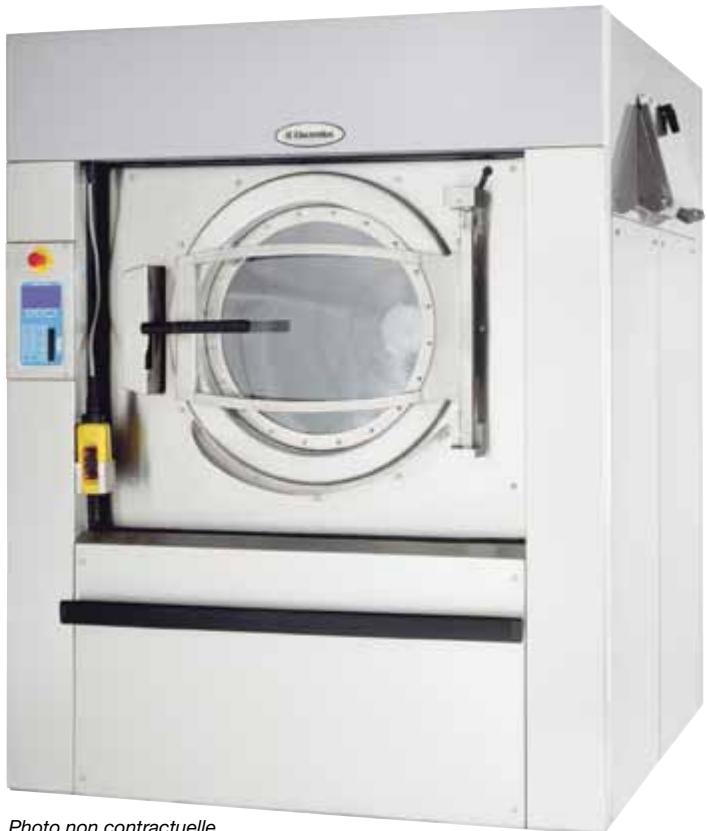

Photo non contractuelle

Caractéristiques techniques principales		W4600H			W4850H	W41100H
Capacité max.	kg/lb	65/135			90/200	120/250
Volume du tambour	litres	600			850	1100
diamètre	ø mm	980			1220	1220
Essorage	rpm	800			720	663
Facteur G		350			350	300
Possibilités de chauffage	vapeur	x			x	x
	sans chauffage	x			x	x
	électricité	36 ou 54			-	-
Consommation, Programme "Normal" à 60 °C *		Vapeur**	El. 36 kW	El. 54 kW
Temps total (froide+chaude/froide)	min	44/49	48/-	46/-	45/50	45/50
Consommation d'eau (froide/chaude)	litres	555/92	555/92	555/92	713/125	850/153
Consommation d'énergie (moteur/chauffage)	kWh	1.2/-	1.2/4.7	1.2/4.7	2.3/-	2.4/-
Consommation de vapeur (froide/chaude)	kg	7	-	-	10	12
Consommation de vapeur (froide)	kg	14	-	-	19	23
* Température de l'eau froide: 15°C, de l'eau chaude: 65°C.
** Vapeur à 300-400 kPa.

Branchement électrique*		W4600H	W4850H	W41100H
Chauffage El.	Tension
	230V 3AC 50 Hz kW(A)	38 (100)	-	-
	230V 3AC 50 Hz kW(A)	56 (160)	-	-
	240V 3AC 60 Hz kW(A)	38 (100)	-	-
	240V 3AC 60 Hz kW(A)	56 (160)	-	-
	400-415V 3N AC 50 Hz kW(A)	38 (63)	-	-
	400-415V 3N AC 50 Hz kW(A)	56 (100)	-	-
Vapeur ouSans chauffage	200V 3AC 60 Hz kW(A)	-	6.7 (35)	5.3 (35)
	230V 3AC 50Hz kW(A)	4 (16)	6.7 (25)	5.3 (25)
	230V 3AC 60Hz kW(A)	4 (16)	6.7 (20)	5.3 (20)
	400-415V 3N AC 50 Hz kW(A)	4 (16)	6.7 (16)	5.3 (16)
Raccordement d'eau, de vapeur et d'air comprimé
Vannes d'admission d'eau	DN	32	40	40
Pression d'eau rec.	kPa	200-600	200-600	200-600
Limites de fonctionnement de la valve d'admission d'eau	kPa	50-1000	50-1000	50-1000
Capacité à 300 kPa	l/min	150	200	200
Vanne de vidange	ø mm	110	110	110
Débit de la vidange	l/min	400	400	400
Vanne de vapeur	DN	20	32	32
Pression de vapeur rec.	kPa	300-600	300-600	300-600
Limites de fonctionnement de la vanne vapeur	kPa	50-800	50-800	50-800
Air comprimé	DN	6	6	6
Pression d'air	kPa	500-700	500-700	500-700
Consommation d'air	l/h	20	20	20
Efforts au sol
Fréquence des efforts dynamiques	Hz	12.7	12.0	11.1
Charge maximal au sol lors de l'essorage	kN	15.9±6.4	22±7.3	24±7.3
Niveau sonores
Niveau sonore	dB(A)	76	73	73
Niveau sonore avec isolation	dB(A)	< 70	< 70	< 70
Déperdition calorifique
% de la puissance installée, max 90°		6	6.7	6.8
Emballage
net, kg		1380	2200	2300
Volume emballé	m³	5.7	7.6	8.4

• Autres tensions disponibles, voir manuel d'installation.

Dimensions en mm		W4600H	W4850H	W41100H
A	Largeur	1390	1640	1640
B	Profondeur	1585	1635	1850
C	Hauteur	2015	2230	2230
D		910	995	995
E		300	380	380
F		1865	2135	2135
G		270	1070	1070
H		660	830	830
I		525	635	635
K		425	445	445
L		960	1140	1140
M		1425	1660	1660
N		420	435	435
O		435	820	820
P		2200	2410	2400
R		1120	1175	1160
S		2225	2480	2480
T		935	960	955
U		300	285	240
V		325	400	335

1 Bandeau de commande
2 Ouverture de la porte 700 (W4850H, W41100H), 535 (W4600H)
3 Raccordement d'arrivalde du détergent, poudre (option)
4 Raccord eau froide
5 Raccord eau chaude
6 Troisième raccord eau (option)
7 Raccord de vapeur
8 Vidange
9 Branchement électrique
10 Air compré
11 Alimentation exter en liquides, 6 pieces 0 10, 1 piece 0 16 et 1 piece 0 20
12 Raccord eau, injecteur pour l'alimentation en lessive (option)

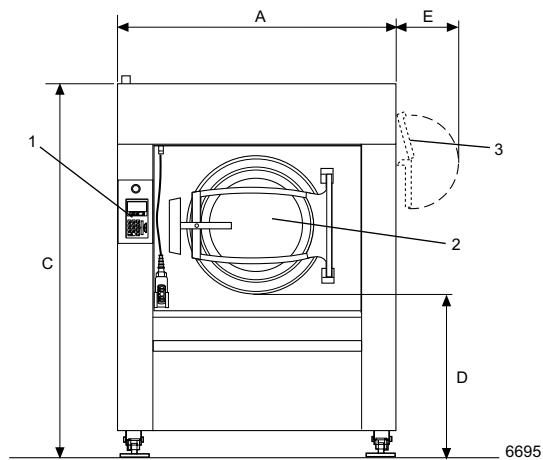

Avant

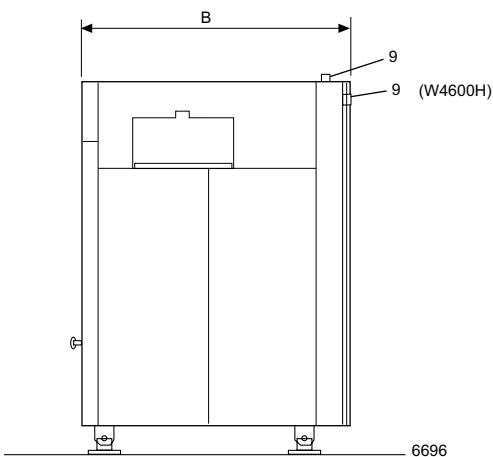

Côté droit

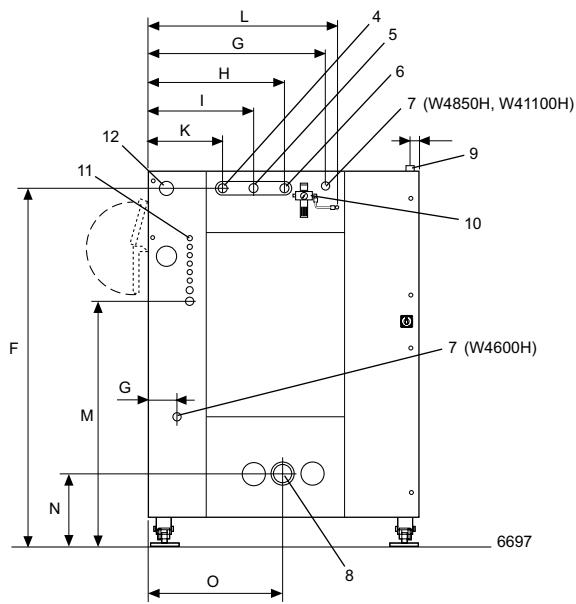

Arrière

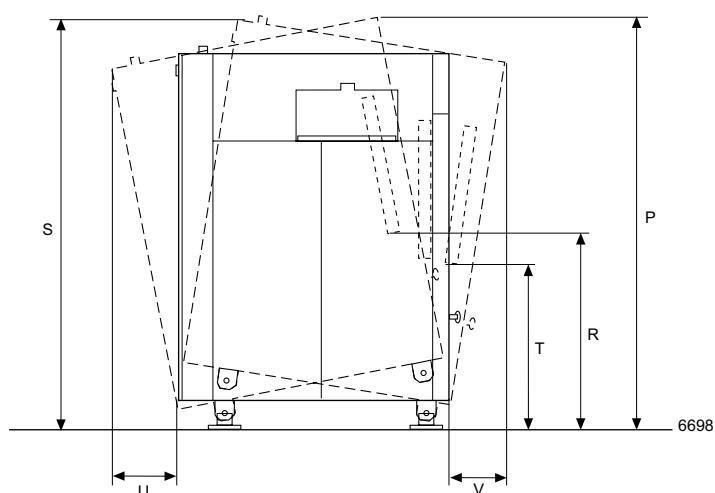

Mouvement pendant le
basculement

Principales Options

• Dispositif de basculement vers l'avant ou avant / arrière pour décharger facilement, avec un tambour qui se transforme en panier.
• Isolation sonore / thermique ; les bruits sont inférieurs à 70 dB(A).
• Robinet prise de bain avec niveau - permet de prélever des échantillons de bain de lavage.
• Récupération d'eau/solvant -deux vannes de vidange permettant de récapierer l'eau de rinçage et de la réutiliser pour le lavage.
• Injecteur d'alimentation cinq compartments (5 x 2 litres), cote croit ou à l'avant. (uniquement W4850H, W41100H).
• Injecteur d'alimentation cinq compartments (5 x 1 litre), monté sur la partie avant (uniquement W4850H, W41100H), monté sur la partie avant ou laterale (uniquement W4600H).
• Lubrification des garnitures de roulements avec averissement en cas de réservoir vide.
  Vannes d'eau grande taille (DN 50/2") (ne concerne pas W4600H)
• Connexion pour systèmes de nettoyage intelligents (DMIS).
• Troisième vanne d'eau - vanne d'admission d'eau à commande électrique pour l'eau dure, par exemple.
• Détail de connexion: modèle vapeur.
• Détail de connexion: modèle à 2 prises.
• Détail de connexion: modèle à 3 prises.
• Système de pesage intégré (IWS), indique le poids de la charge sur l'affichage du programme.
• Modèle combiné: vapeur et électricité - permet de désirer entre chauffage électricque ou chauffage à vapeur à l'aide d'un commutateur (uniquement W4600H).
• Entrée d'eau via pompe-entrée d'eau supplémentaire pour l'admission d'eau contrôleé par une pompe d'un système de récapération.

Accessoires

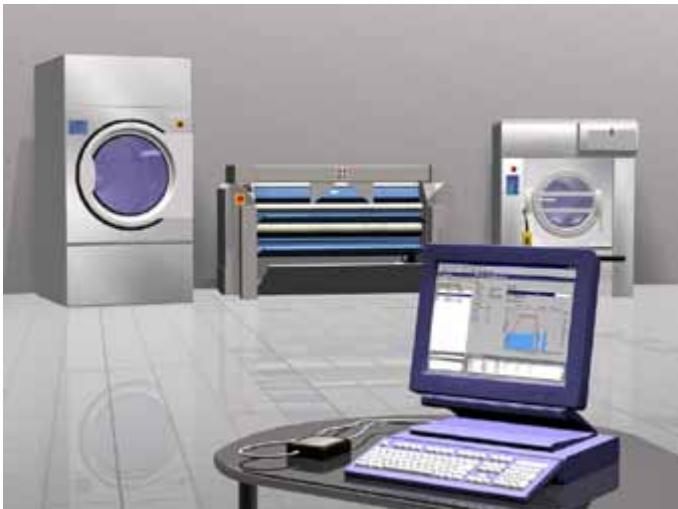

Kit de connexion au réseau CMIS (Certus Management Information Systems). CMIS fournit des statistiques essentielles, codes d'erreur, périodes de maintenance, imprime des tickets, etc.

CMIS peut être installé sur les laveuses-essoreuses équipées de Clarus Control, sur les séchoirs à tambour équipés de Selecta Control et sur les repasseuses équipées d'un système de commandelectronique. Pour acceder aux données statistiques et les visualiser, il suffit d'un PC normal.
