Type de produit	Lave-linge professionnel
Capacité de lavage	6 kg
Vitesse d'essorage	800 tr/min
Dimensions approximatives	85 x 60 x 60 cm
Poids	75 kg
Alimentation électrique	230 V / 50 Hz
Puissance	2,2 kW
Fonctions principales	Programmes de lavage variés, essorage, rinçage
Entretien et nettoyage	Nettoyage régulier du filtre et du tambour recommandé
Pièces détachées et réparabilité	Disponibilité de pièces détachées sur demande
Sécurité	Système de verrouillage de porte, protection contre les débordements
Compatibilités	Compatible avec divers détergents professionnels
Informations générales	Conçu pour un usage intensif dans les laveries et établissements professionnels

FOIRE AUX QUESTIONS - W4600X ELECTROLUX LAUNDRY SYSTEMS

Comment démarrer le système de lavage ELECTROLUX W4600X ?

Pour démarrer le système de lavage, assurez-vous que l'appareil est correctement connecté à l'alimentation électrique. Chargez le linge dans le tambour, ajoutez le détergent approprié, sélectionnez le programme souhaité à l'aide du panneau de contrôle, puis appuyez sur le bouton 'Démarrer'.

Que faire si l'appareil ne démarre pas ?

Vérifiez si l'appareil est correctement branché et si le disjoncteur n'a pas sauté. Assurez-vous également que la porte est bien fermée. Si le problème persiste, contactez le service après-vente.

Comment nettoyer le filtre de la machine ?

Pour nettoyer le filtre, débranchez l'appareil et localisez le filtre, généralement situé à l'avant ou à l'arrière de la machine. Retirez le filtre, nettoyez-le sous l'eau courante pour enlever les résidus, puis remettez-le en place.

Pourquoi l'eau ne s'écoule-t-elle pas pendant le cycle de lavage ?

Vérifiez si le robinet d'eau est ouvert et si le tuyau d'arrivée n'est pas plié ou obstrué. Si tout est en ordre, il se peut que le filtre d'entrée soit colmaté et nécessite un nettoyage.

Comment résoudre un code d'erreur affiché sur le panneau ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. La plupart des codes indiquent un problème spécifique, comme un problème de drainage ou une surcharge. Suivez les instructions pour résoudre le problème ou contactez un technicien.

Que faire si le linge sort encore humide après le cycle d'essorage ?

Assurez-vous que la charge de linge n'est pas trop importante, car cela peut empêcher un essorage efficace. Si le problème persiste, vérifiez si le filtre est propre et si le tuyau de drainage n'est pas obstrué.

Comment régler les paramètres de température de lavage ?

Pour régler la température de lavage, sélectionnez le programme de lavage souhaité sur le panneau de contrôle, puis utilisez le bouton de température pour choisir la température désirée avant de démarrer le cycle.

Pourquoi l'appareil fait-il du bruit pendant le fonctionnement ?

Des bruits normaux peuvent se produire pendant le lavage ou l'essorage. Cependant, si des bruits inhabituels surviennent, vérifiez que la machine est de niveau et que les pieds sont bien ajustés. Un objet coincé dans le tambour peut également être la cause du bruit.

Comment programmer un cycle de lavage différé ?

Pour programmer un cycle de lavage différé, sélectionnez le programme de lavage souhaité, puis utilisez la fonction de départ différé pour choisir le délai avant le démarrage du cycle. Appuyez sur 'Démarrer' pour confirmer.

Quel type de détergent est recommandé pour la machine ?

Utilisez un détergent liquide ou en poudre conçu pour les machines à laver. Vérifiez les recommandations du fabricant sur l'étiquette du détergent pour la quantité appropriée à utiliser.

MODE D'EMPLOI W4600X ELECTROLUX LAUNDRY SYSTEMS

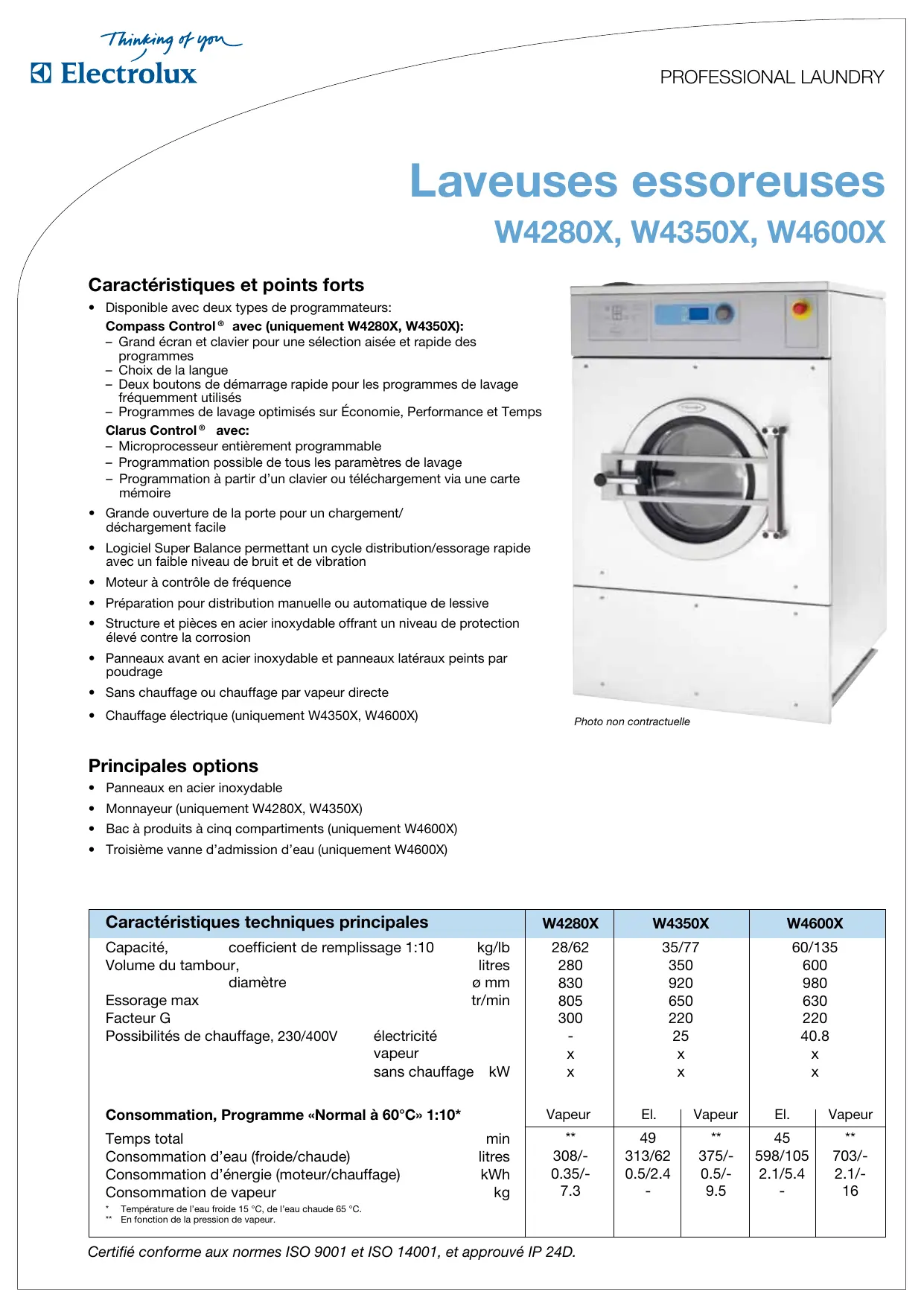

\section*{Caracteristiques et points forts}

• Disponible avec deux types de programmeurs:

Compass Control® avec (uniquement W4280X, W4350X):

Grand écran et clavier pour une sélection aisée et rapide des programmes
- Choix de la langue
- Deux boutons de démarrage rapide pour les programmes de lavage fréquement utilisés
- Programmes de lavage optimisés sur Économie, Performance et Temps
Clarus Control® avec:

• Microprocesseur entitrement programmable
• Programmation possible de tous les paramètres de lavage

• Programmation à partir d'un clavier ou téléchargement via une carte mémoire

• Grande ouverture de la porte pour un chargement/
  déchéancement facile

• Logiciel Super Balance permettant un cycle distribution/essorage rapide avec un faible niveau de bruit et de vibration
• Moteur à contrôle de fréquence
• Préparation pour distribution manuelle ou automatique de dessive
• Structure et pieces en acier inoxydable offrant un niveau de protection elevé contre la corrosion
• Panneaux avant en acier inoxydable et panneaux latéraux points par poudrage
• Sans chauffage ou chauffage par vapeur directe
  Chauffage électric (uniquement W4350X, W4600X)

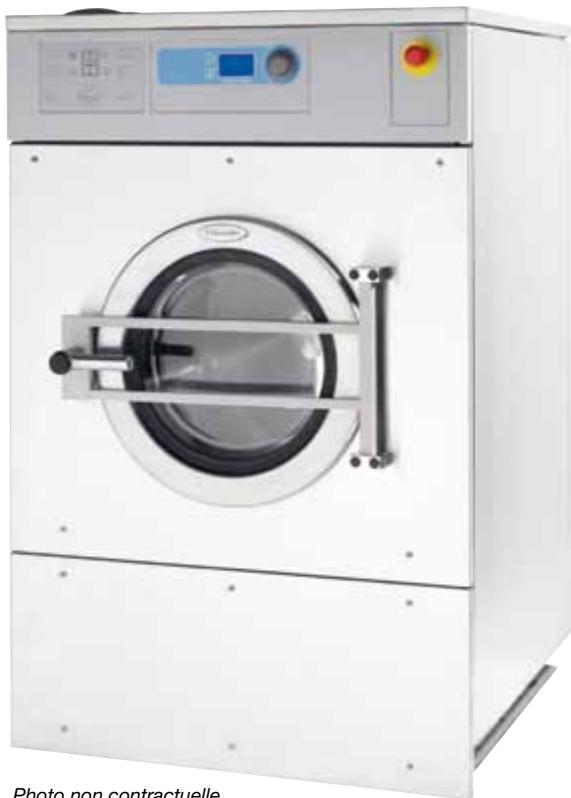

Photo non contractuelle

Principales options

• Panneaux en acier inoxydable
• Monnayeur (uniquement W4280X, W4350X)
• Bac à produits à cinq compartments (uniquement W4600X)
• Troisième vanne d'admission d'eau (uniquement W4600X)

Caracteristique techniques principales		W4280X	W4350X		W4600X
Capacité, coefficient de replissage 1:10	kg/lb	28/62	35/77		60/135
Volume du tambour, diamètre	litres	280	350		600
	ø mm	830	920		980
Essorage max	tr/min	805	650		630
Facteur G		300	220		220
Possibilités de chauffage, 230/400V	électricité	-	25		40.8
	vapeur	x	x		x
	sans chauffage kW	x	x		x
Consummation, Programme «Normal à 60°C» 1:10*		Vapeur	El.	Vapeur	El.	Vapeur
Temps total	min	**	49	**	45	**
Consommation d'eau (floide/chaude)	litres	308/-	313/62	375/-	598/105	703/-
Consommation d'énergie (moteur/chauffage)	kWh	0.35/-	0.5/2.4	0.5/-	2.1/5.4	2.1/-
Consommation de vapeur	kg	7.3	-	9.5	-	16
* Température de l'eau froide 15 °C, de l'eau chaude 65 °C. ** En fonction de la pression de vapeur.

Branchement électrique*		W4280X	W4350X	W4600X
Chauffage	Tension
El.	230V 3AC 50/60Hz kW(A)	-	25(63)	40.3(80)
	400-415V 3N AC 50Hz kW(A)	-	25(50)	40.8(63)
Vapeur ouSans chauffage	208-240V 1AC 50/60Hz kW(A)	1.5(16)	2.5(16)	-
	230V 3AC 50/60Hz kW(A)	-	-	2.1(10)
	400-415V 3AC 50Hz kW(A)	-	-	2.8(10)
Raccordement d'eau et de vapeur
Vannes d'admission d'eau	DN/inch	20/ 3/4	20/ 3/4	25/1
Pression d'eau enregistrée	kPa	200-600	200-600	200-600
Capacité à 300kPa	l/min	60	60	110
Vanne de vidange	Ø mm/inch	75/3	75/3	75/3
Vanne de vapeur	DN/inch	15/ 1/2	15/ 1/2	20/ 3/4
Pression de vapeur enregistrée	kPa	300-600	300-600	300-600
Efforts au sol
Fréquence des efforts dynamiques	Hz	13	10.8	10.5
Charge maximale au sol lors de l'essorage	kN	5 ± 11.5	6.5 ± 14	9 ± 22
Déperdition calorifique
% de la puissance installée, max		5	5	5
Emballage
Poids	net, kg	380	560	775
Dimensions
A Largeur		935	1085	1145
B Profondeur		970	1105	1185
C Hauteur		1455	1570	1670
D	515	530	600
E	120	120	120
F	400	525	800
G	55	55	65
H	1365	1465	1585
I	230	185	305
K	1325	1445	1540
L	315	315	75
M	395	395	215
N	120	120	105
O	170	190	570
P	-	-	1390
R	-	-	50
1 Bandeau de commande	6 Eau froide ou eau chaude (en option pour W4600X)
2 Bac à produits (uniquement W4280X, W4350X)	7 Raccord de vapeur
2A Bac à produits (uniquement W4600X)	8 Vidange
3 Ouverture de la porte Ø410 (W4280X),ø535 (W4350X, W4600X)	9 Raccordement électrique
4 Eau froide	10 Distributeur de dessive liquide
5 Eau chaude	11 Recyclage de l'eau

• Autres tensions disponibles, voir manuel d'installation.

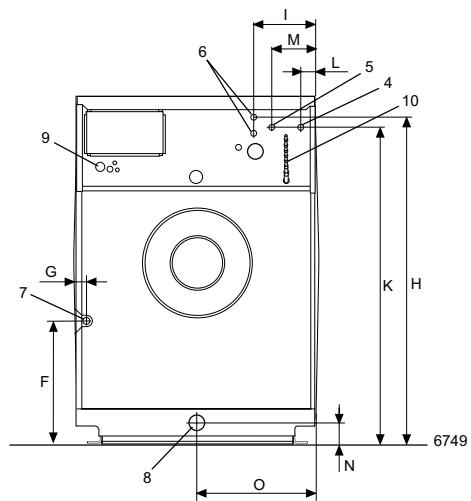

Arrière W4280X, W4350X

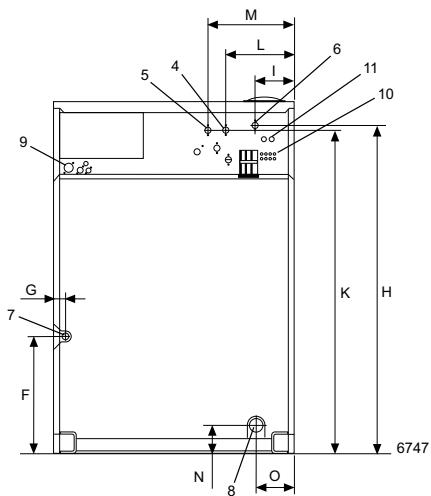

Arrière W4600X

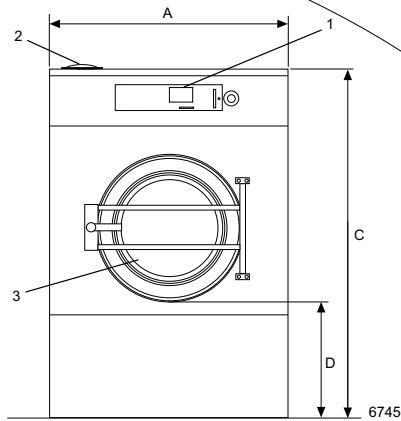

Avant W4280X, W4350X

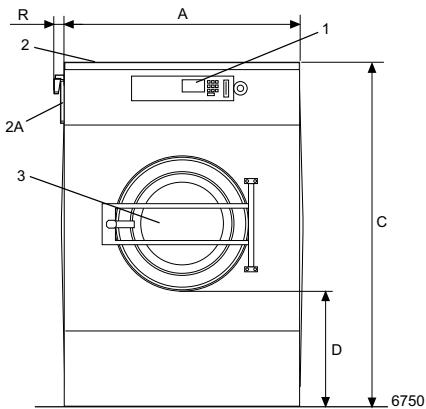

Avant W4600X

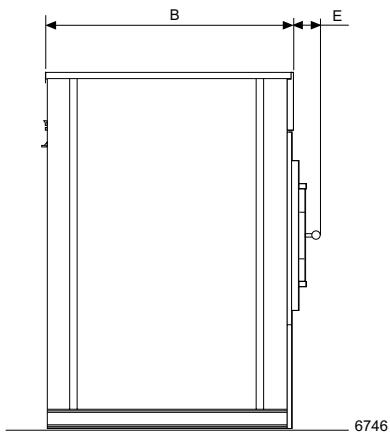

Côté gauche W4280X, W4350X

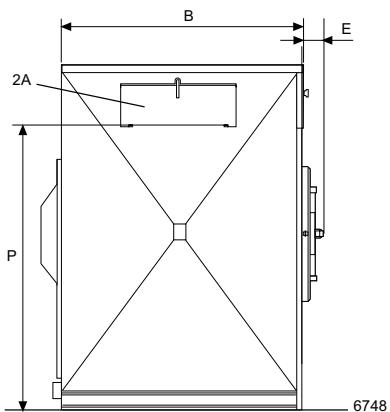

Côté gauche W4600X
