Type de produit	Lave-linge professionnel
Marque	ELECTROLUX LAUNDRY SYSTEMS
Modèle	WB4130H
Capacité maximale	13 kg (30 lb)
Volume du tambour	130 litres
Diamètre du tambour	650 mm
Essorage (facteur G)	300 G
Vitesse d'essorage	860 tr/min
Dimensions (L x P x H)	910 x 875 x 1325 mm
Poids net	296 kg
Alimentation électrique (chauffage)	230 V 3~ 50 Hz, 12,5 kW (35 A)
Alimentation électrique (vapeur)	230 V 1~ 50/60 Hz, 1,7 kW (10 A)
Pression d'eau	150-400 kPa
Pression de vapeur	300-600 kPa
Systèmes de contrôle	Compass Control® et Clarus Control®
Fonctions principales	Grand écran, choix de la langue, démarrage rapide, programmation des paramètres de lavage, système de pesage intégré, robinet de prélèvement, CMIS (traçabilité du linge)
Options	Troisième arrivée d'eau, socle en option, réservoir de recyclage d'eau, kits de connexion
Entretien et nettoyage	Nettoyage régulier du joint de porte, du tambour et des filtres. Utiliser des produits détartrants si nécessaire.
Sécurité	Conformité aux normes électriques, protection contre les surcharges, arrêt d'urgence en option
Pièces détachées et réparabilité	Pièces d'origine disponibles sur demande. Réparation par technicien agréé recommandée.

FOIRE AUX QUESTIONS - WB4130H ELECTROLUX LAUNDRY SYSTEMS

Quelle est la capacité maximale de charge du WB4130H ?

La capacité maximale est de 13 kg (30 lb) pour un lavage optimal.

Quelles sont les dimensions de l'appareil ?

Largeur : 910 mm, Profondeur : 875 mm, Hauteur : 1325 mm.

Quel type d'alimentation électrique est nécessaire ?

Pour le chauffage : 230 V triphasé 50 Hz, 12,5 kW (35 A). Pour la vapeur : 230 V monophasé 50/60 Hz, 1,7 kW (10 A).

Comment régler la langue sur l'écran ?

Utilisez le système Compass Control® : accédez au menu des réglages et sélectionnez la langue souhaitée via l'écran tactile.

Puis-je utiliser des produits liquides et en poudre ?

Oui, la machine est préparée en standard pour le raccordement de produits liquides via les bacs prévus. Les produits en poudre peuvent être utilisés dans le bac correspondant.

Quelle est la pression d'eau requise ?

La pression d'eau doit être comprise entre 150 et 400 kPa.

Comment programmer un cycle personnalisé ?

Avec le système Clarus Control®, vous pouvez programmer tous les paramètres de lavage via le clavier ou télécharger un programme via une carte mémoire.

Que faire en cas de code d'erreur ?

Consultez le manuel d'utilisation pour la signification des codes. Si le problème persiste, contactez un technicien agréé.

Quel entretien régulier est recommandé ?

Nettoyez régulièrement le joint de porte, le tambour et les filtres. Utilisez un détartrant si nécessaire pour éviter le calcaire.

Où puis-je trouver des pièces détachées ?

Les pièces détachées d'origine sont disponibles auprès du service après-vente Electrolux. Contactez votre revendeur agréé.

MODE D'EMPLOI WB4130H ELECTROLUX LAUNDRY SYSTEMS

Caractéristiques et points forts

• Porte de chargement à droite ou à gauche de la laveuse
• Grande ouverture de porte pour chargement et déchargement faciles
• Compass Control® avec:

Grand écran et clavier pour une sélection aisée et rapide des programmes - Choix de la langue - Deux boutons de démarrage rapide pour les programmes de lavage fréquemment utilisés

• Augets perforés pour une meilleure efficacité de lavage
• Laveuse préparée en standard pour raccordement produits liquides
• Laveuses suspendues sans fondation nécessaire
• Laveuses à super essorage pour une meilleure extraction de l'eau

Principales options

• Clarus Control® avec:
• Microprocesseur entièrement programmable
• Programmation possible de tous les paramètres de lavage
• Programmation à partir d'un clavier ou téléchargement via une carte mémoire
• Troisième arrivée d'eau (Clarus Control)
• Système de pesage intégré (Clarus Control)
• Robinet de prélèvement pour analyse du bain (Clarus Control)
• CMIS, système de gestion et d'enregistrement des paramètres de lavage pour la traçabilité du linge - selon les normes RABC*** (HACCP) (Clarus Control)

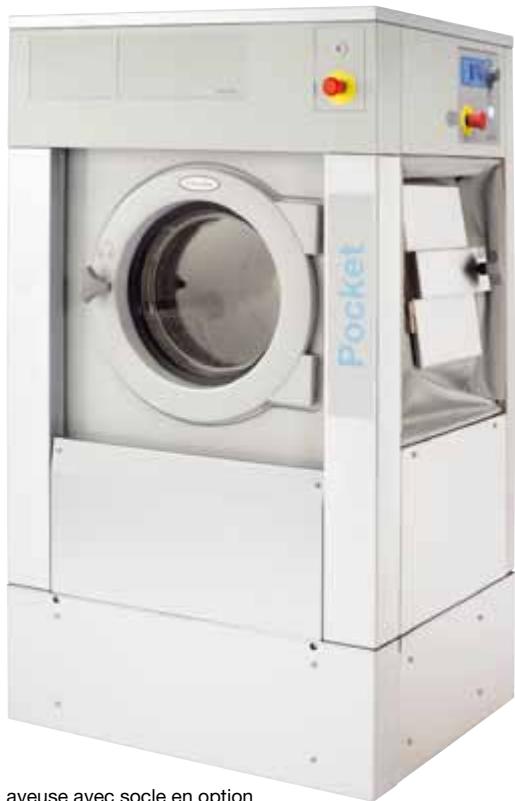

Laveuse avec socle en option Photo non contractuelle

Caractéristiques techniques principales		WB4130H		WB4180H
Capacité max. Volume du tambour diamètre	kg/lb litres	13/30		18/40
		130		180
		650		725
Essorage Facteur G	ø mm rpm	910		860
		300		300
Possibilités de chauffage, 230/400V électricité vapeur	kW	12.5		17.5
		x
Consommation, Programme "Normal" à 60 °C		ÉI.	Vapeur	ÉI.	Vapeur
Temps total min		47	**	45	**
Consommation d'eau (froide/chaude) litres		133/24	133/24	124/31	124/31
Consommation d'énergie (moteur/chauffage)* kWh		0.3/0.9	0.3	0.5/0.8	0.5
Consommation de vapeur** kg		-	1.3	-	1.2
* Température de l'eau froide: 15°C, de l'eau chaude: 65°C. ** En fonction de la pression de vapeur. *** RABC, Risk Analysis and Biocontamination Control

Branchement électrique*			WB4130H	WB4180H
Chauffage Tension
El.	230V 3 AC 50 Hz	kW(A)	12.5(35)	17.5(50)
	240V 3AC 60 Hz	kW(A)	12.5(35)	17.5(50)
	400V 3N AC 50 Hz	kW(A)	12.5(20)	17.5(35)
Vapeur	230V 1AC 60 Hz	kW(A)	1.7(10)	2.3(16)
	240V 1AC 60 Hz	kW(A)	1.7(10)	2.3(16)
	230V 1AC 50 Hz	kW(A)	1.7(10)	2.3(16)
Raccordement d'eau et de vapeur
Vannes d'admission d'eau	DN		20	20
Pression d'eau	kPa		150-400	150-400
Capacité à 300 kPa	l/min		27	60
Vanne de vidange	ø mm		75	75
Capacité de vidange	l/min		150	150
Vanne de vapeur	DN		15	15
Pression de la vapeur	kPa		300-600	300-600
Bacs à lessives liquides			5	5
Efforts au sol
Fréquence des efforts dynamiques Hz			15.2	14.3
Charge maximal au sol lors de l'essorage kN			3.4 ±0.5	2.9 ±1.0
Niveau sonores
Niveau de pression acoustique dB(A)			73	75
Déperdition calorifique
% de la puissance installée, max			5	5
Emballage
Poids net, kg			296	356
avec caisse, kg			313	376
Volume emballé m3			1.27	1.64
Accessoires
Socle acier			x	x
Réserveir de recyclage de l'eau (Clarus Control)			x	x
Kits de connexion de tuyaux pour eau ou vapeur			x	x

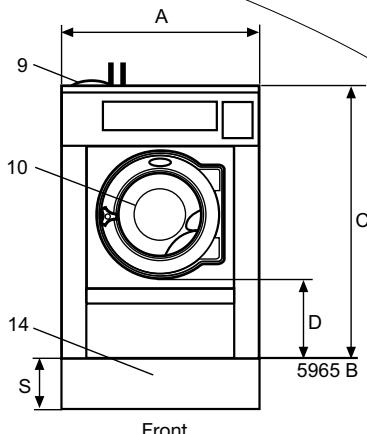

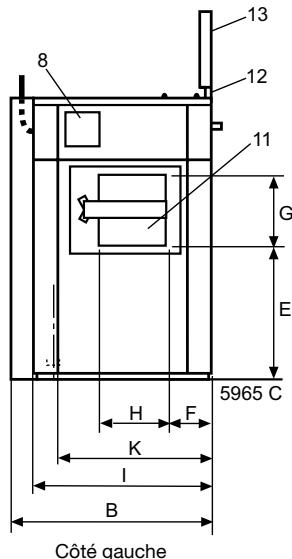

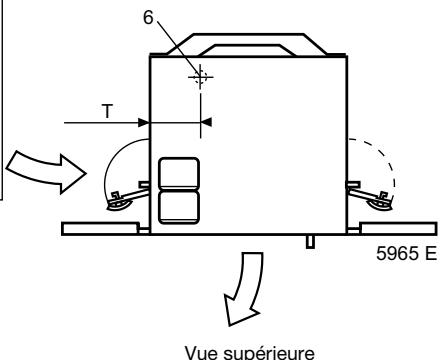

Dimensions en mm
A Largeur			910	970
B Profondeur			875	975
C Hauteur			1325	1410
D 435			435	470
E 575			575	610
F 200			200	200
G 390			390	390
H 345			345	385
I 785			785	870
J 1035			1035	1120
K 702			702	822
L 1225			1225	1330
M 380			380	395
N 300			300	315
O 1185			1185	1290
P 340			340	340
Q 825			825	1120
R 455			455	485
S 285			285	200
T 304			304	334
1 Branchement électrique 9 Bac à produits (option)
2 Eau froide 10 Ouverture de portedéchéancement
3 Eau chaude WB4130H: Ø395, WB4180H: Ø435
4 Eau dure 11 Ouverture de portedéchéancement
5 Raccord de vapeur WB4130H: 280x280, WB4180H: 320x280
6 Vidange 12 Châssis cloison barrière
7 Raccords produits liquides 13 Cloison barrière
8 Compass ou Clarus Control 14 Socle (option)

• Autres tensions disponibles, voir manuel d'installation.
