WPB41100H - Lave-linge ELECTROLUX LAUNDRY SYSTEMS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge industriel
Marque	ELECTROLUX LAUNDRY SYSTEMS
Modèle	WPB41100H
Capacité de lavage	110 kg (242 lb)
Volume du tambour	1080 L
Diamètre du tambour	1050 mm
Dimensions (L × P × H)	1956 × 1363 × 2040 mm
Poids net	2900 kg
Alimentation électrique	380-415 V, 3 phases, 50/60 Hz
Puissance chauffage (max)	91 kW (160 A)
Puissance sans chauffage (vapeur)	19 kW (50 A)
Raccordement eau	DN 32, pression 50-600 kPa, débit 200 L/min à 250 kPa
Raccordement vapeur	DN 25, pression 300-600 kPa
Air comprimé	Diamètre 6/8 mm, pression 550-700 kPa
Niveau sonore (lavage / essorage)	67 / 83 dB(A)
Affichage	Écran tactile 8 couleurs
Programmation	Interface intuitive, menus déroulants, 14 langues
Distributeur de lessive	5 compartiments, manuel ou automatique
Fonctions principales	Tambour à 2 compartiments, positionnement automatique, verrouillage/déverrouillage automatique des portes, décantation par gravité, alarme sonore et visuelle, suspensions pneumatiques, convertisseur de fréquence, courroie Poly-V
Options disponibles	Pesage automatique, pH mètre, ouverture automatique porte côté propre, robinet de prélèvement, ouverture semi-automatique, carrosserie inox salle blanche, deuxième vanne de vidange
Sécurité	Verrouillage automatique des portes extérieures et tambour, alarme de fin de cycle
Entretien	Nettoyage régulier des filtres et du tambour
Pièces détachées	Disponibles auprès du service après-vente agréé

FOIRE AUX QUESTIONS - WPB41100H ELECTROLUX LAUNDRY SYSTEMS

Quelle est la capacité de lavage de ce modèle ?

La capacité de lavage du WPB41100H est de 110 kg (242 lb) avec un coefficient de remplissage de 1:10 ou 1:13 selon le programme.

Quelles sont les dimensions de la machine ?

Les dimensions (Largeur × Profondeur × Hauteur) sont de 1956 × 1363 × 2040 mm. Le poids net est de 2900 kg.

Quel type d'alimentation électrique est requis ?

L'appareil nécessite une alimentation 380-415 V triphasé 50/60 Hz. La puissance maximale en mode chauffage est de 91 kW (160 A).

Comment programmer un cycle de lavage ?

Utilisez l'écran tactile couleur 8 pouces pour naviguer dans les menus déroulants. Sélectionnez la langue parmi 14 disponibles, puis choisissez le programme et les options souhaitées.

Quels sont les raccordements nécessaires ?

Il faut un raccordement d'eau (DN32, pression 50-600 kPa), un raccordement de vapeur (DN25, pression 300-600 kPa) et de l'air comprimé (6/8 mm, 550-700 kPa).

Comment entretenir la machine ?

Nettoyez régulièrement les filtres d'arrivée d'eau et le tambour. Vérifiez les joints et les portes. Consultez la notice pour les intervalles de maintenance.

Puis-je utiliser des lessives liquides ou en poudre ?

Oui, le distributeur à 5 compartiments accepte la lessive en poudre (compartiment dédié) et peut être connecté à une centrale automatique pour les liquides.

Quelles sont les options disponibles pour améliorer la productivité ?

Options comme le pesage automatique, le pH mètre, l'ouverture automatique des portes côté propre, le robinet de prélèvement, et la deuxième vanne de vidange pour recyclage.

Que faire en cas de code d'erreur ?

Consultez le manuel d'utilisation pour la signification des codes. Les erreurs courantes incluent des problèmes d'alimentation, de pression d'eau, ou de porte mal fermée.

Comment contacter le service après-vente ?

Contactez votre revendeur agréé ou le service client ELECTROLUX LAUNDRY SYSTEMS. Ayez votre numéro de modèle (WPB41100H) à disposition.

MODE D'EMPLOI WPB41100H ELECTROLUX LAUNDRY SYSTEMS

Caractéristiques et points forts

• Tambour à deux compartiments séparés par une cloison Pullman pour une action mécanique la meilleure du marché et une ergonomie inégalée
• Positionnement automatique du tambour pour le chargement et le déchargement
• Verrouillage et déverrouillage automatiques des portes extérieures
• Portes extérieures et tambour les plus grands du marché
• Décantation par gravité le plus facile et le plus rapide du marché
• Alarme sonore et visuelle de fin de cycle pour une Productivité optimale
• Interface à programmation intuitive
• écran tactile 8 couleurs
• lecteur de cartes à puce
• système de menus déroulant Electrolux - choix de 14 langues
• Suspensions pneumatiques anti-vibrations
• Convertisseur de fréquence et courroie Poly-V pour un contrôle précis et silencieux des vitesses de rotation
• Distributeur de produits lessiviels à 5 compartiments pour alimentation manuelle ou connexion à une centrale automatique de produits liquides

Principales options

• Fonction de pesage automatique pour plus d'ergonomie et une productivité accrue
• pH mètre intégré pour une traçabilité plus fine et plus performante
• Ouverture automatique des portes tambour côté propre à la fin du cycle de lavage
• Robinet de prélèvement du bain
• Ouverture des portes pour le chargement semi-automatique
• Carrosserie Inox Application salle blanche. arrivée d'eau
• Deuxième vanne de vidange pour le recyclage des eaux de rinçages

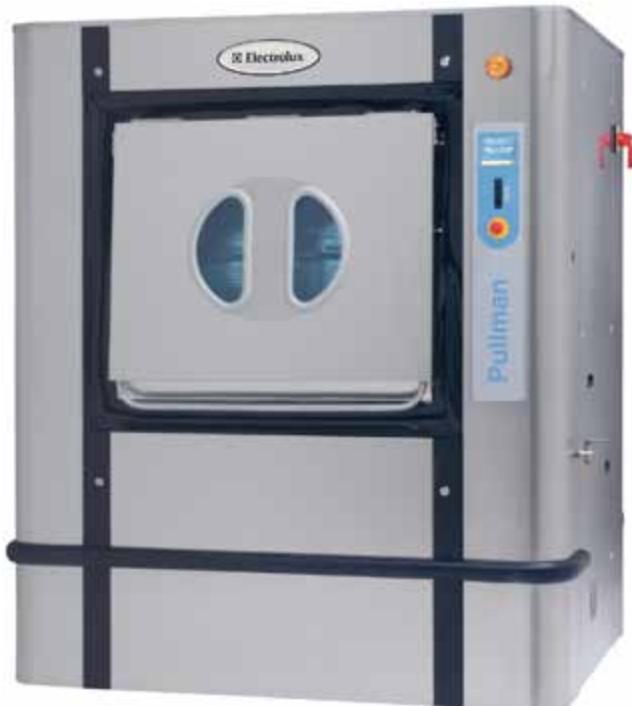

Photo non contractuelle

Caracteristique principales			WPB4700H		WPB4900H		WPB41100H
Capacité, coefficient de replissage 1:10 kg/lb coefficient de replissage 1:13 kg/lb Tambre volumediamètrelitre mm Essorage Facteur GPossibilités de chauffage électricité kWvauteur			70/15454/118690105072030054X		90/19869/152890105072030072X		110/24284/1841080105072030072X
Consommation, programme «Normal» à 65 °C cycle de lavage typique avec prélavage*			Élec	Vapeur	Élec	Vapeur	Élec	Vapeur
Consommation d'eau (floide) litre			990	990	1190	1190	1490	1490
Consommation d'énergie (moteur/chauffage)* kWh			1.86/15	1.86	2.3/22	2.3	2.4/26	2.4
Consommation de vapeurkg			-	24	-	32	-	36
Consommation d'air comprénlitre			50	50	50	50	50	50
* Cycle typique (relmplissage 1/10) prélavage 3 mm 35 °C, vidange 2 mn, lavage principal 4 mn 65 °C, vidange 2 mn, rincege 2 mn distribution 2 min, rincege 2 min, extraction 2 mn, rincege 2 mn, extraction 10 mn (eau froide à une température de 15 °C).

Branchement électrique*			WPB4700H	WPB4900H	WPB41100H
Chauffage Tension
Élec	380-415V 3 AC 50/60 Hz	kW(A)	65.7 (125)	87.7 (160)	91 (160)
Vapeur ou non chauffé	380-415V 3 AC 50/60 Hz	kW(A)	11.7 (40)	15.7 (40)	19 (50)
Raccordement d'eau et de vapeur
Vannes d'admission d'eau	DN		32	32	32
Pression d'eau	kPa		50-600	50-600	50-600
Capacité à 250 kPa	l/min		200	200	200
Vanne de vidange	ø mm		110	110	110
Débit de vidange	l/min		380	380	380
Vanne de vapeur	DN		25	25	25
Pression de la vapeur	kPa		300-600	300-600	300-600
Air comprimé	mm		6/8	6/8	6/8
Pression de l'air comprimé	kPa		550-700	550-700	550-700
Niveau sonores
Niveau de pression acoustique (lavage/extraction)	dB(A)		64/83	64/83	67/83
Déperdition calorifique
% de la puissance installée, max			5	5	5
Emballage
Poids	net, kg		2600	2800	2900
Dimensions en mm
A Largeur			1496	1726	1956
B Profondeur			1363	1363	1363
C Hauteur			2040	2040	2040
D			990	990	990
E			240	240	240
F			965	1080	1195
G Option ouverture à 180° seulement			830	830	830
H Option ouverture à 180° seulement			2580	2580	2580
I			790	790	790
K			2075	2075	2075
1 Connexion électrique	7 Raccord d'alimentation en lessive liquide
2 Eau froide	8 Compartiment à lessive poudre
3 Eau chaude	9 Air comprimé
4 Eau douce froide	10 Porte de chargement/déchéancement
5 Raccord de vapeur	11 Plastron de commande
6 Vidange	12 Connexion évient

• Autres tensions disponibles, voir manuel d'installation.

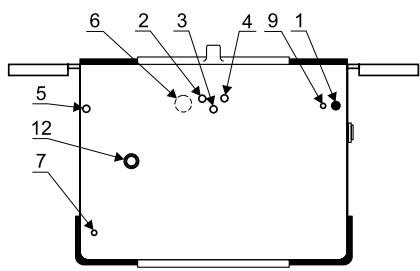

Vuede dessus

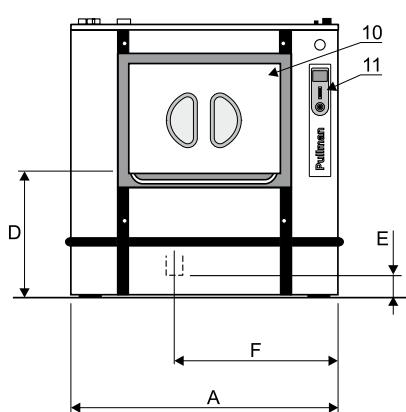

Vuede face

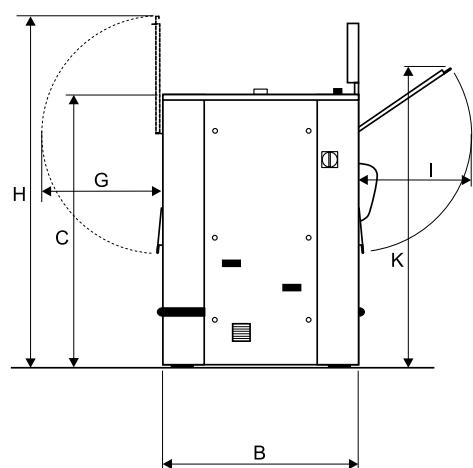

Vuede gauche

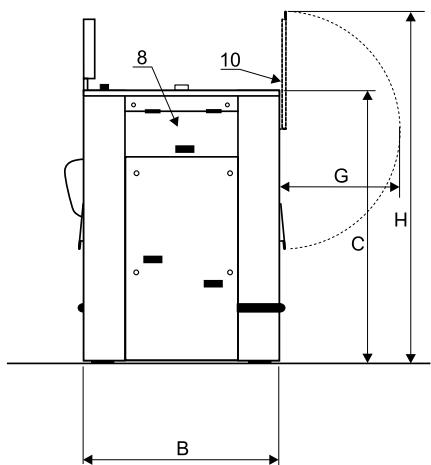

Vue de droite
