MODE D'EMPLOI WD4240 ELECTROLUX LAUNDRY SYSTEMS

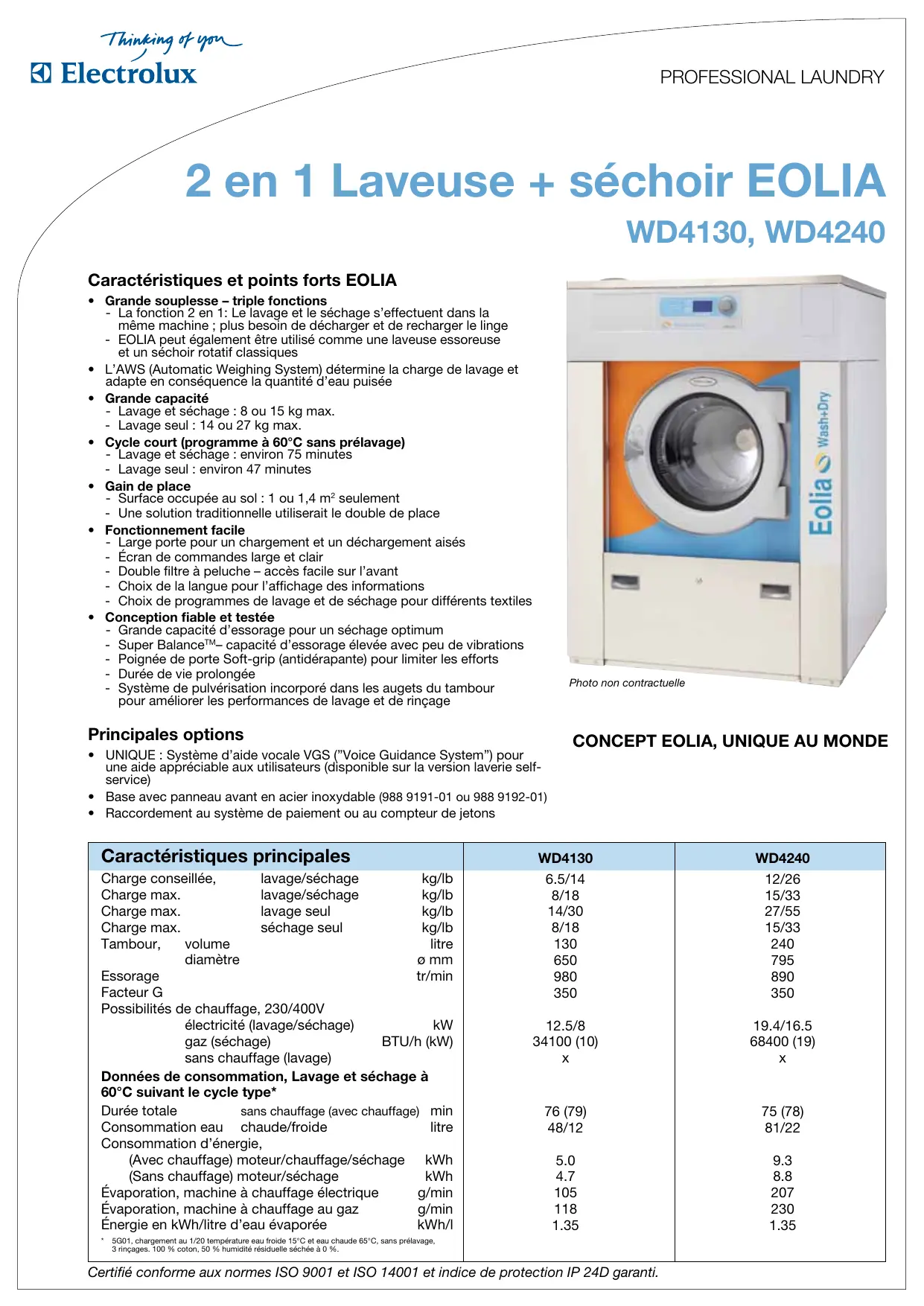

2 en 1 Laveuse + séchoir EOLIA

WD4130, WD4240

Caracteristiques et points forts EOLIA

• Grande souplesse - triple fonctions
• La fonction 2 en 1: Le lavage et le séchage s'effectuant dans la même machine ; plus besoin de décharger et de recharger le linge
• EOLIA peut également être utilisé comme une laveuse essoreuse et un séchoir rotatif classiques

L'AWS (Automatic Weighing System) détermine la charge de lavage et adapte en conséquence la quantité d'eau puisée
- Grande capacité
- Lavage et séchage : 8 ou 15 kg max.
- Lavage seul: 14 ou 27 kg max.
- Cycle court (programme à 60^ sans prélavage)
- Lavage et séchage : environ 75 minutes
- Lavage seul : environ 47 minutes
Gain de place
- Surface occupée au sol : 1 ou 1,4 m² seulement
- Une solution traditionnelle utiliser le double de place
- Fonctionnement facile
- Large portepour unchargement etundéchargement aises
- Écran de commandes large et clair
- Double filtré à peluche – accès facile sur l'avant
- Choix de la langue pour l'affichage des informations
- Choix de programmes de lavage et de séchage pour différents textiles
- Conception fiable et testée
- Grande capacité d'essorage pour un séchage optimum
- Super Balance™-capacité d'essorage élevée avec peu de vibrations
- Poignée de porte Soft-grip (antidérapante) pour limiter les efforts
Durée de vie prolongée
- Système de pulverisation incorpore dans les augets du tambour pour améliorer les performances de lavage et de rinceage

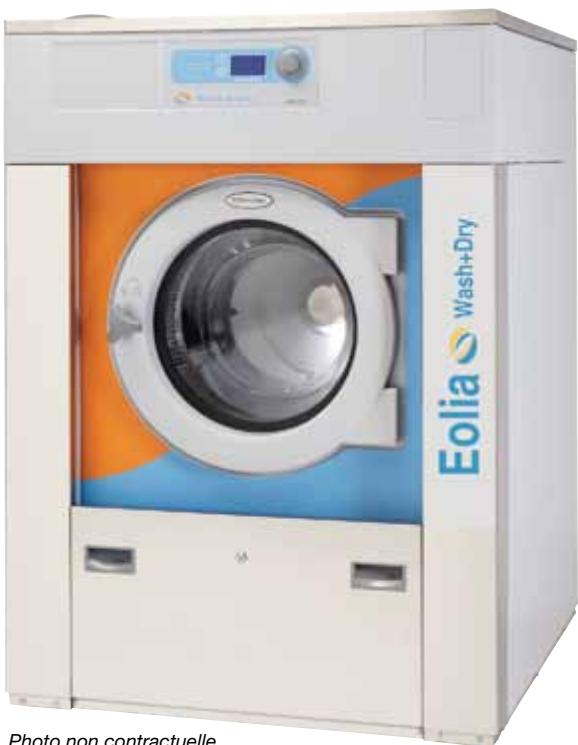

Photo non contractuelle

Principales options

• UNIQUE : Systeme d'aide vocale VGS ("Voice Guidance System") pour une aide appreciable aux utilisateurs (disponible sur la version laverie self-service)
• Base avec panneau avant en acier inoxydable (988 9191-01 ou 988 9192-01)
• Raccordement au système de paiement ou au compteur de jetons

CONCEPT EOLIA, UNIQUE AU MONDE

Caracteristique principales			WD4130	WD4240
Charge conseillée,	lavage/séchage	kg/lb	6.5/14	12/26
Charge max.	lavage/séchage	kg/lb	8/18	15/33
Charge max.	lavage seul	kg/lb	14/30	27/55
Charge max.	séchage seul	kg/lb	8/18	15/33
Tambour,	volume	litre	130	240
	diamètre	ø mm	650	795
Essorage		tr/min	980	890
Facteur G			350	350
Possibilités de chauffage, 230/400V
électricité (lavage/séchage)		kW	12.5/8	19.4/16.5
gaz (séchage)		BTU/h (kW)	34100 (10)	68400 (19)
sans chauffage (lavage)			x	x
Données de consommation, Lavage et séchage à 60°C suivant le cycle type*
Durée totale	sans chauffage (avec chauffage)	min	76 (79)	75 (78)
Consommation eau	chaude/froide	litre	48/12	81/22
Consommation d'énergie,
(Avec chauffage) moteur/chauffage/séchage		kWh	5.0	9.3
(Sans chauffage) moteur/séchage		kWh	4.7	8.8
Évaporation, machine à chauffage électrique		g/min	105	207
Évaporation, machine à chauffage au gaz		g/min	118	230
Énergie en kWh/litre d'eau evaporée		kWh/l	1.35	1.35
*5G01,chargement au 1/20 température eau froide 15°C et eau chaude 65°C, sans prélavage, 3 rincapes. 100% coton, 50% humidité résiduelle séchée à 0%.

Branchement électricité			WD4130	WD4240
Chauffage	Tension
El.	230V 3 AC 50 Hz kW(A)	12.5(35)	19.4(63)
	208-240V 3AC 60 Hz kW(A)	12.5(35)	20.9(63)
	415V 3N AC 50 Hz kW(A)	12.5(20)	20.9(35)
Gaz/	200-230V 1AC 60 Hz kW(A)	1.6(10)	2.6(16)
Sans	208-240V 1AC 60 Hz kW(A)	1.6(10)	2.6(16)
chauffage	230V 1AC 50 Hz kW(A)	1.6(10)	2.6(16)
Raccordement d'eau et de vapeur
Vannes d'admission d'eau	DN	20	20
Pression d'eau	kPa	150-400	150-400
Capacité à 300 kPa	l/min	27	60
Vanne de vidange	Ø mm	75	75
Débit de la vidange	l/min	150	150
Electrovanne gaz	ISO 7/1-R	1/2	1/2
Arrivée produits liquides		5	5
Raccordements d'air
Evacuation des buées	Ø mm	125	200
Air évacué	m³/h	340	580
Chute de pression	Max. Pa	280	350
Efforts au sol
Fréquence des efforts dynamiques	Hz	16.4	13.7
Charge maximale au sol lors de l'essorage	kN	3.0 ± 0.5	5.5 ± 1.3
Niveau sonores
Niveau de pression acoustique**	dB(A)	70	78
Niv. de puissance sonore (IEC 60704-2-4) dB(A)		78	83
Déperdition calorifique
% max. de la puissance installée (mode lavage)		5	5
% max. de la puissance installée (mode séchage)		15	15
Emballage
Poids	net kg	382	555
emballage industririel, kg		407	574
Volume emballé	m³	1.61	2.42

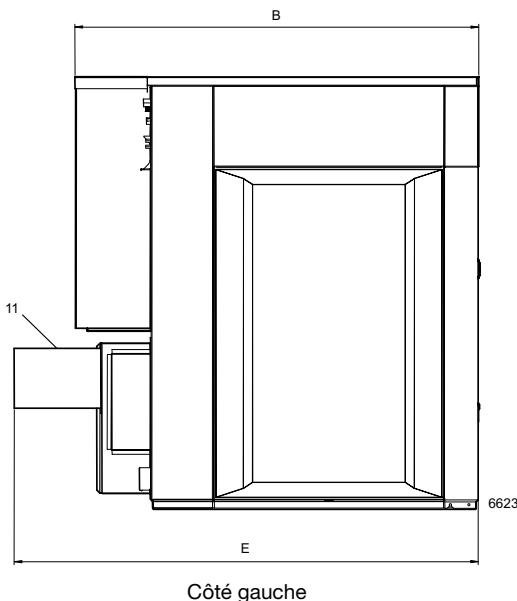

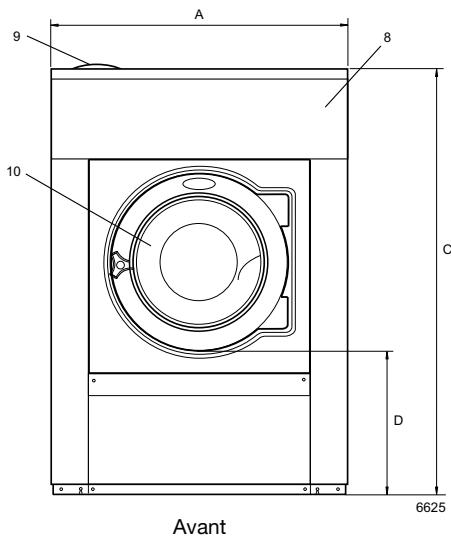

Dimensions en mm
A Largeur		910	1020
B Profondeur		1110	1350
C Hauteur		1330	1450
D		435	500
E		1195	1550
F		1055	1170
G		90	95
H		1240	1360
I		1095	1215
K		105	105
L		275	265
M		385	440
N		410	430
O		535	650
P		585	710
Q		450	535

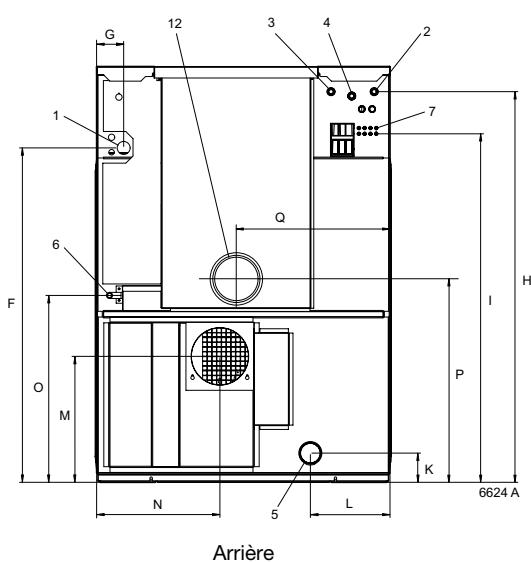

1 Branchement électricité	8 Plastron de commande
2 Eau froide	9 Bac à produits
3 Eau chaude	10 Ouverture de la porte Ø395 (WD4130), Ø435 (WD4240)
4 Eau chaude ou froide
5 Vidange Ø75	11 Raccord d'évacuation
6 Raccord du gaz		Ø125 (WD4130), Ø200 (WD4240)
7 Raccords d'alimentation en lessive liquide	12 Arrivée d'air externe (en option)
		Ø125 (WD4130), Ø160 (WD4240)

** Valeur approx. sur la position des opérateurs dans une laverie de taille moyenne
