Type de produit	Laveuse industrielle
Marque	ELECTROLUX LAUNDRY SYSTEMS
Modèle	T4290
Capacité nominale	16 kg (facteur de remplissage 1:18) / 11,4 kg (1:25)
Volume du tambour	286 L
Diamètre du tambour	680 mm
Dimensions (L x P x H)	710 x 1120 x 1880 mm
Poids net	220 kg
Alimentation électrique	200-240 V 3 AC 50/60 Hz, 400-415 V 3(N)AC 50 Hz, 400-480 V 3 AC 60 Hz
Puissance de chauffage électrique	13,5 kW / 18 kW
Puissance de chauffage gaz	71 700 BTU/h (21 kW)
Puissance de chauffage vapeur	27 kW (600-700 kPa)
Niveau sonore	<70 dB(A)
Programmes	2 programmes auto-stop (extra sec, sec), 5 à 9 programmes personnalisables
Fonctions principales	Contrôle Selecta Microprocessor, anti-froissage, affichage haute contraste, codes d'erreur
Entretien et nettoyage	Filtre à peluche auto-nettoyant grande taille, accès facile aux composants
Sécurité	Bouton d'arrêt d'urgence, sectionneur d'alimentation
Options principales	Face avant inox, tambour inox, contrôle d'humidité résiduelle (RMC), tambour réversible, système de récupération de chaleur (HRP), CMIS
Accessoires	Tuyaux de récupération de chaleur (HRP290), entrée d'air frais
Réparabilité	Accès facile aux pièces vitales avant et arrière, programme de service pour réglages

FOIRE AUX QUESTIONS - T4290 ELECTROLUX LAUNDRY SYSTEMS

Quelle est la capacité de chargement de la laveuse T4290 ?

La capacité nominale est de 16 kg avec un facteur de remplissage de 1:18, ou 11,4 kg avec un facteur de 1:25.

Quels types de chauffage sont disponibles ?

Les options de chauffage sont électrique (13,5 ou 18 kW), gaz (71 700 BTU/h) ou vapeur (27 kW).

Quelles sont les dimensions de l'appareil ?

Les dimensions sont : largeur 710 mm, profondeur 1120 mm, hauteur 1880 mm.

Comment entretenir le filtre à peluche ?

Le filtre à peluche est auto-nettoyant et de grande taille, nécessitant un entretien minimal. Il suffit de suivre les instructions de nettoyage dans la notice.

Quels programmes de séchage propose le T4290 ?

Il propose 2 programmes auto-stop (extra sec et sec) et 5 à 9 programmes personnalisables selon les besoins de séchage.

La laveuse dispose-t-elle d'une fonction anti-froissage ?

Oui, elle dispose d'un cycle anti-froissage pour éviter les plis si le linge n'est pas déchargé immédiatement.

Quels sont les niveaux sonores ?

Le niveau sonore aérien est inférieur à 70 dB(A).

Quelles options de paiement sont disponibles ?

Les options incluent monnayeur, lecteur de carte à puce, connexion CP et communication intelligente.

Comment accéder aux pièces pour l'entretien ?

L'accès aux pièces vitales se fait par l'avant et l'arrière de la machine, facilitant la maintenance et le service.

Quels accessoires sont disponibles ?

Les accessoires incluent les tuyaux de récupération de chaleur (HRP290) et une entrée d'air frais.

MODE D'EMPLOI T4290 ELECTROLUX LAUNDRY SYSTEMS

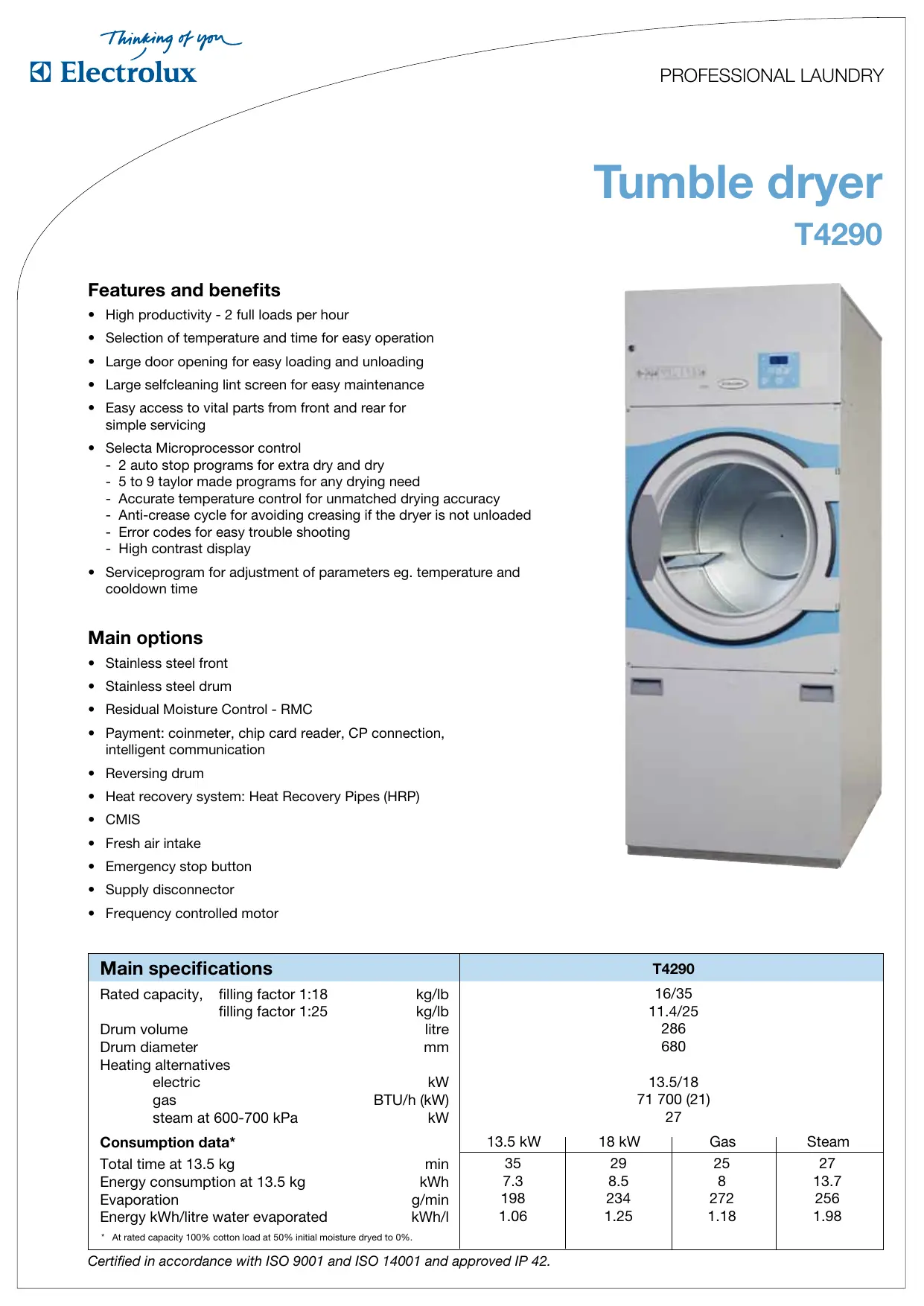

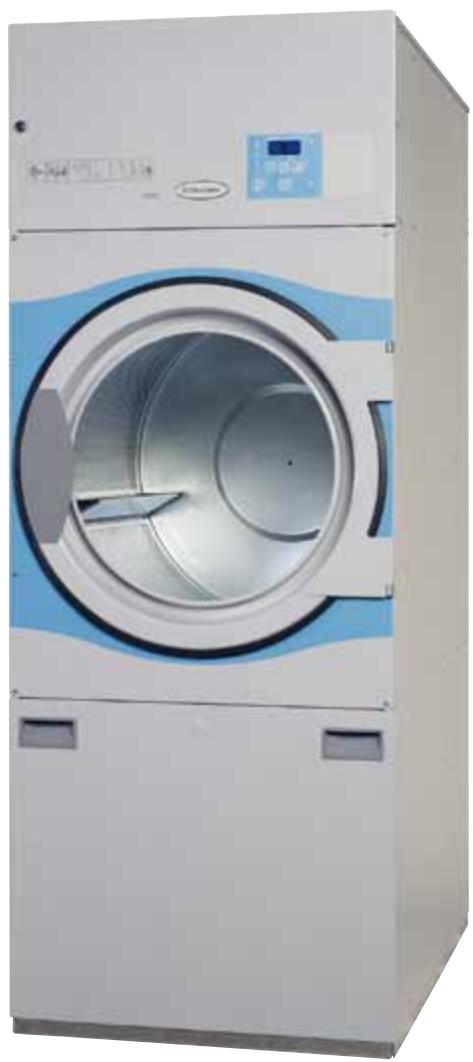

Tumble dryer

T4290

Features and benefits

• High productivity - 2 full loads per hour
• Selection of temperature and time for easy operation
  Large door opening for easy loading and unloading
  Large selfcleaning lint screen for easy maintenance
• Easy access to vital parts from front and rear for simple servicing

• Selecta Microprocessor control

• 2 auto stop programs for extra dry and dry

• 5 to 9 taylor made programs for any drying need
• Accurate temperature control for unmatched drying accuracy
• Anti-crease cycle for avoiding creasing if the dryer is not unloaded
• Error codes for easy trouble shooting

• High contrast display

• Serviceprogram for adjustment of parameters eg. temperature and cooldown time

Main options

• Stainless steel front
• Stainless steel drum
• Residual Moisture Control - RMC
• Payment: coinmeter, chip card reader, CP connection, intelligent communication
• Reversing drum
• Heat recovery system: Heat Recovery Pipes (HRP)
• CMIS
• Fresh air intake
• Emergency stop button
  Supply disconnector
  Frequency controlled motor

Main specifications		T4290
Rated capacity, filling factor 1:18	kg/lb	16/35
filling factor 1:25	kg/lb	11.4/25
Drum volume	litre	286
Drum diameter	mm	680
Heating alternatives
electric	kW	13.5/18
gas	BTU/h (kW)	71 700 (21)
steam at 600-700 kPa	kW	27
Consumption data*		13.5 kW	18 kW	Gas	Steam
Total time at 13.5 kg	min	35	29	25	27
Energy consumption at 13.5 kg	kWh	7.3	8.5	8	13.7
Evaporation	g/min	198	234	272	256
Energy kWh/litre water evaporated	kWh/l	1.06	1.25	1.18	1.98
* At rated capacity 100% cotton load at 50% initial moisture dried to 0%.

Electrical connections			T4290
Heating Voltage
El.	200-240V 3AC 50/60 Hz	kW(A)	15 (50)
		kW(A)	19.5 (63)
	400-415V 3(N)AC 50 Hz**	kW(A)	15 (25)
	400-480V 3AC 60 Hz	kW(A)	19.5 (35)
Gas	200-240V 3AC 50/60 Hz	kW(A)	1.5 (10)
or	400-440V 3(N)AC 50/60 Hz**	kW(A)	1.5 (10)
steam	230V 1AC 50 Hz	kW(A)	1.5 (10)
	120V 1AC 60 Hz	kW(A)	1.5 (15)
Steam, gas and air connections
Steam		ISO 7/1-R	1/2"
Steam pressure		kPa	100-1000
Steam consumption		kg/h	50-54
Condensate		ISO 7/1-R	1/2"
Gas	NG/PG	ISO 7/1-R	1/2"
	TG		3/4"
Gas pressure	Natural gas	Pa	2000
		mbar	20
	Propane	Pa	2800-3700
		mbar	28-37
Air outlet		ø mm	200
Evacuated air,	el	m³/h	430 (13.5 kW) / 690 (18 kW)
	steam		925
	gas		690
Pressure drop (el/steam/gas)		Max. Pa	80/80/20
Sound levels
Airborne sound level		dB(A)	<70
Heat emission
% of installed power, max			15
Shipping data (el/steam/gas)
		net, kg	220
		crated, kg	235
		boxed, kg	315
Shipping volume		crated, m³	1.78
		boxed, m³	2.03
Accessories
Heat recovery pipes			HRP290
Fresh air intake			x

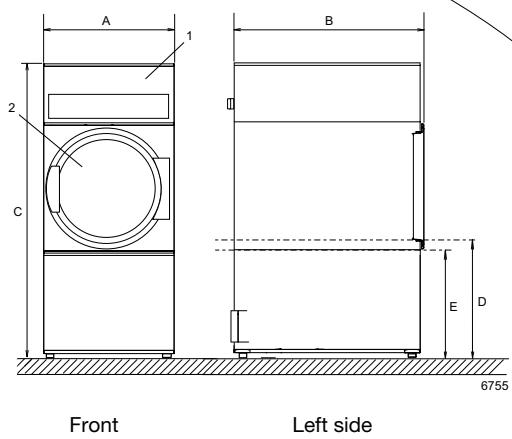

Dimensions in mm
A Width			710
B Depth			1120
C Height			1880
D			780
E			725
F			1610
G			470
H			135
I			170
J			700
K			1810
L			1395
M			250
N			500
O			70
P			190
R			500
S			10

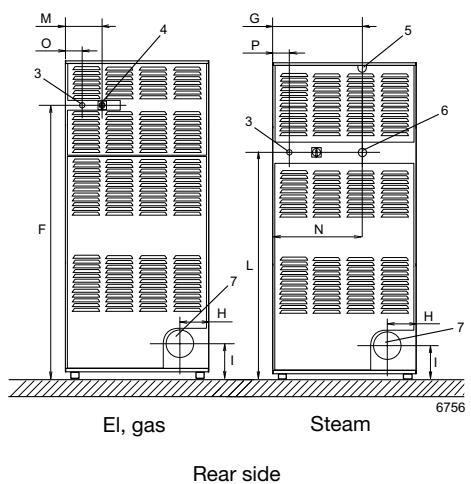

1 Control panel		5 Steam connection
2 Door openingø 580		6 Condensate connection
3 Electrical connection		7 Exhaust connection
4 Gas connection

** N is selected when using external connection.
