Type de produit	Sèche-linge industriel
Marque	ELECTROLUX LAUNDRY SYSTEMS
Modèle	T4190
Capacité nominale (facteur de remplissage 1:18)	10,6 kg / 23 lb
Capacité nominale (facteur de remplissage 1:25)	7,6 kg / 17 lb
Volume du tambour	190 litres
Diamètre du tambour	680 mm
Dimensions (H × L × P)	1130 × 720 × 745 mm
Poids net	103 kg
Poids brut (emballé)	114 kg
Volume d'emballage	0,8 m³
Alimentation électrique (électrique)	Plusieurs options : 230-240V 1AC, 208-240V 3AC, 400V 3NAC (voir notice)
Puissance de chauffage électrique	6 / 8 kW
Alimentation gaz	Gaz naturel ou propane, pression 20-30 mbar
Puissance de chauffage gaz	6 / 8 kW (20500/27300 BTU/h)
Consommation d'énergie (charge pleine, 6kW)	3,45 kWh
Durée de cycle (charge pleine, 6kW)	35 minutes
Niveau sonore (puissance acoustique Lw)	<68 dB(A)
Options principales	Contrôle d'humidité résiduelle, tambour réversible, façade inox, cadre de base inox, système de condensation séparé, entrée d'air frais, paiement (monnayeur, lecteur de carte, CP)
Programmation	Microprocesseur Compass Control, sélection par bouton unique, écran large, choix de langue, réglage de température et durée
Entretien et accès	Accès facile aux pièces vitales par l'avant et l'arrière, programme de service pour réglage de 20 paramètres
Porte réversible	Oui, pour un flux de linge pratique
Diamètre d'ouverture de porte	400 mm

FOIRE AUX QUESTIONS - T4190 ELECTROLUX LAUNDRY SYSTEMS

Quelle est la capacité de chargement du sèche-linge T4190 ?

Le T4190 a une capacité nominale de 10,6 kg avec un facteur de remplissage de 1:18, ou 7,6 kg avec un facteur de 1:25.

Comment régler la température et la durée de séchage ?

Utilisez le microprocesseur Compass Control. Tournez le bouton pour sélectionner le programme, puis réglez la température et la durée via l'écran. Le programme de service permet d'ajuster jusqu'à 20 paramètres.

Peut-on inverser le sens d'ouverture de la porte ?

Oui, la porte est réversible pour s'adapter à votre configuration de buanderie.

Quelles options de paiement sont disponibles ?

L'appareil peut être équipé d'un monnayeur, d'un lecteur de carte à puce ou d'une connexion CP (centrale de paiement).

Comment nettoyer le filtre à peluches ?

Le filtre à peluches doit être nettoyé après chaque cycle. Retirez-le, enlevez les peluches à la main, puis replacez-le. Consultez la notice pour l'emplacement exact.

Que faire si le sèche-linge ne chauffe plus ?

Vérifiez d'abord l'alimentation électrique et le disjoncteur. Si le problème persiste, utilisez le programme de service pour vérifier les paramètres de chauffage. Si nécessaire, contactez un technicien.

Quelle est la consommation énergétique typique ?

Avec une charge pleine de coton à 6 kW, la consommation est d'environ 3,45 kWh pour un cycle de 35 minutes.

Le tambour tourne-t-il dans les deux sens ?

Oui, le tambour réversible réduit l'emmêlement des grandes pièces de linge.

Comment accéder aux pièces internes pour la maintenance ?

L'accès est possible par l'avant et l'arrière de la machine. Retirez les panneaux pour atteindre les composants vitaux.

Puis-je utiliser une alimentation électrique différente ?

Le T4190 accepte plusieurs tensions (230-240V 1AC, 208-240V 3AC, 400V 3NAC) avec des puissances de 6 ou 8 kW. Consultez la notice d'installation pour les raccordements.

MODE D'EMPLOI T4190 ELECTROLUX LAUNDRY SYSTEMS

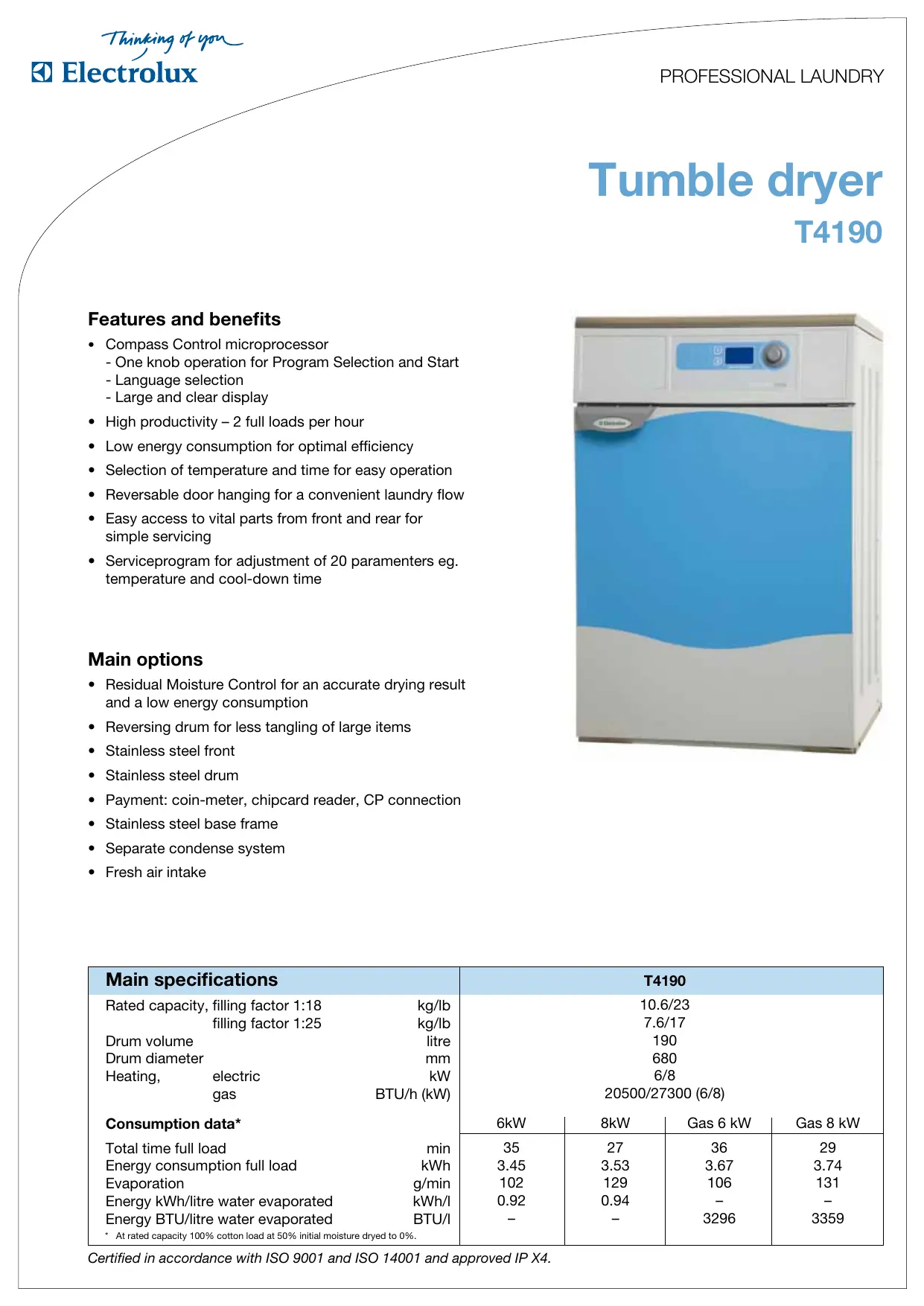

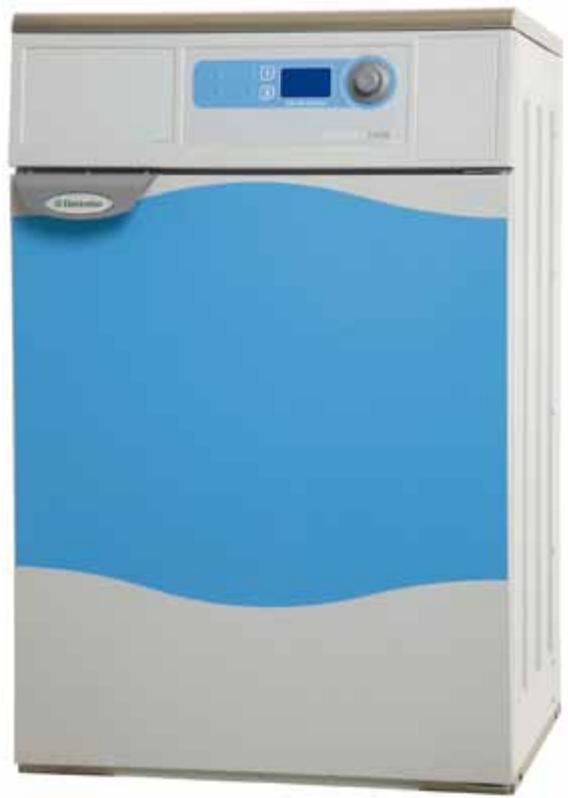

Tumble dryer

T4190

Features and benefits

• Compass Control microprocessor
• One knob operation for Program Selection and Start
• Language selection

• Large and clear display

• High productivity - 2 full loads per hour

• Low energy consumption for optimal efficiency
• Selection of temperature and time for easy operation
• Reversible door hanging for a convenient laundry flow
• Easy access to vital parts from front and rear for simple servicing
• Serviceprogram for adjustment of 20 parameterers eg. temperature and cool-down time

Main options

• Residual Moisture Control for an accurate drying result and a low energy consumption
• Reversing drum for less tangling of large items
• Stainless steel front
• Stainless steel drum
• Payment: coin-meter, chipcard reader, CP connection
• Stainless steel base frame
• Separate condense system
• Fresh air intake

Main specifications		T4190
Rated capacity, filling factor 1:18	kg/lb	10.6/23
filling factor 1:25	kg/lb	7.6/17
Drum volume	litre	190
Drum diameter	mm	680
Heating, electric	kW	6/8
gas	BTU/h (kW)	20500/27300 (6/8)
Consumption data*		6kW	8kW	Gas 6 kW	Gas 8 kW
Total time full load	min	35	27	36	29
Energy consumption full load	kWh	3.45	3.53	3.67	3.74
Evaporation	g/min	102	129	106	131
Energy kWh/litre water evaporated	kWh/I	0.92	0.94	-	-
Energy BTU/litre water evaporated	BTU/I	-	-	3296	3359
* At rated capacity 100% cotton load at 50% initial moisture dryed to 0%.

Electrical connections*			T4190
Heating Voltage
El.	230-240V 1AC 50/60 Hz	kW (A)	6.3 (35)
	208-240V 3AC 60 Hz	kW (A)	6.3 (20)
	230-240V 3AC 50/60 Hz	kW (A)	8.3 (25)
	400V 3NAC 50/60 Hz	kW (A)	6.3 (10)
	400V 3NAC 50/60 Hz	kW (A)	8.3 (16)
Gas	230-240V 1AC 50/60 Hz	kW (A)	0.25 (10)
	208-240V 3AC 60 Hz	kW (A)	0.25 (10)
	230-240V 3AC 50/60 Hz	kW (A)	0.25 (10)
	400V 3NAC 50/60 Hz	kW (A)	0.25 (10)
Gas and air connections
Gas		ISO 7/1-R	1/2"
Gas pressure	Natural gas	Pa	2000
		mbar	20
	Propane	Pa	2800-5000
		mbar	30
Air outlet		ø mm	125
Evacuated air	6 kW	m³/h	270
	8 kW		290
Pressure drop	6 kW	Max. Pa	380
	8 kW		350
Sound levels
Airborne sound level Lw		dB(A)	<68
Heat emission
% of installed power, max			15
Shipping data
	net, kg crated, kg crated, m³		103
			114
			0.8

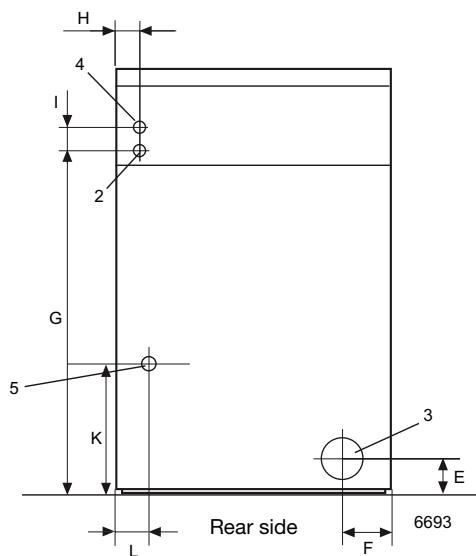

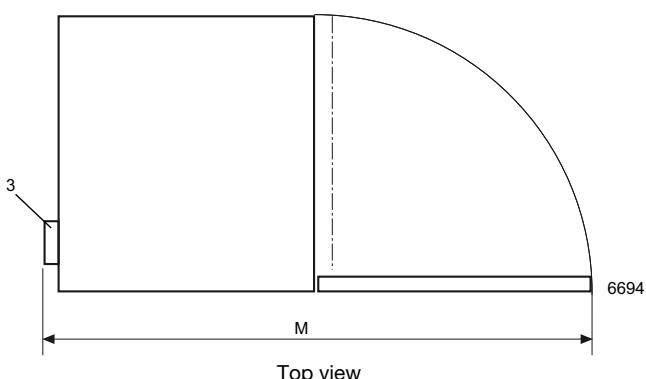

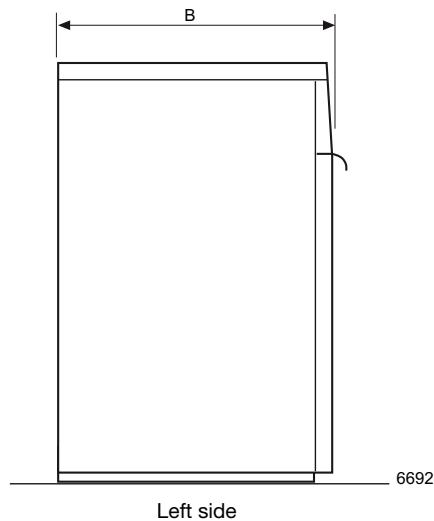

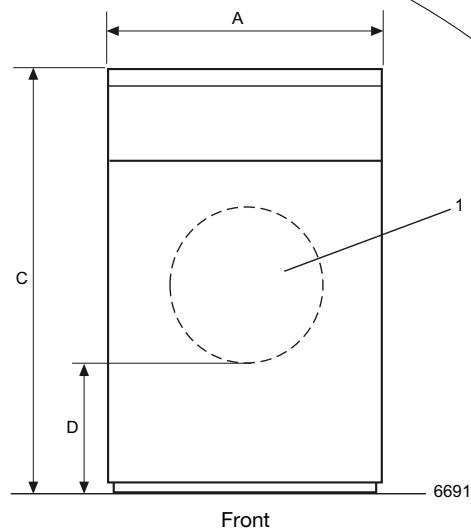

Dimensions in mm
A Width			720
B Depth			745
C Height			1130
D			420
E			110
F			120
G			960
H			45
I			55
K			575
L			80
M			1445
1 Door openingø 400		4 Central payment connection
2 Electrical connection		5 Gas connection
3 Exhaust connection

• Other voltages available, see installation manual.
