IC44825 - Machine à laver industrielle ELECTROLUX LAUNDRY SYSTEMS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à laver industrielle
Marque	ELECTROLUX LAUNDRY SYSTEMS
Modèle	IC44825
Capacité d'évaporation max (eau)	48/75/46 l/h (électrique/ vapeur/ gaz)
Diamètre du cylindre	479 mm (électrique, gaz) / 457 mm (vapeur)
Longueur du cylindre	2540 mm
Vitesse de repassage	1,5 à 9 m/min
Chauffage électrique	44 kW
Chauffage vapeur (900 kPa)	110 kg/h
Chauffage gaz	177400 Btu/h (52 kW)
Alimentation électrique	400-415 V 3AC 50/60 Hz
Puissance électrique installée (gaz/vapeur)	2 kW (16 A)
Consommation d'air évacué	610 m³/h
Niveau sonore	73 dB(A)
Dimensions (L x P x H)	3205 x 1280 x 1460 mm
Poids net (modèle F-R)	1330 kg
Poids brut (caisse)	1645 kg
Volume d'expédition	7 m³
Raccordement vapeur	DN20, pression recommandée 900 kPa
Raccordement gaz	DN20, pression gaz naturel 2000/2500 Pa, propane 3700/5000 Pa
Système d'alimentation	Entièrement électrique, sans air comprimé
Pinces électromécaniques	Détection automatique du linge, fermeture et maintien en douceur
Panneau de commande	Électronique facile à utiliser, compatible RABC (EN 14065)
Gestion de l'humidité	DIAMMS : réglage automatique de la vitesse avec capteurs d'humidité
Rouleau de pression à ressort	Assure une qualité de repassage exceptionnelle
Courroies de repassage	En Nomex® résistant à plus de 220°C
Brûleur à gaz céramique	Sans entretien, 20% plus efficace que les brûleurs à flamme bleue, breveté Electrolux
Cylindre nickelé	Anti-rouille, durée de vie prolongée
Protection des doigts	Sécurité supplémentaire pour les opérateurs
Options	Cylindre multicouche Dubixium™, connexion CMIS (traçabilité EN 14065)
Alimentation et pliage automatiques	Modèle FLF : pliage longueur ; modèle F-R : alimentation et sortie arrière

FOIRE AUX QUESTIONS - IC44825 ELECTROLUX LAUNDRY SYSTEMS

Quelle est la capacité de la machine IC44825 ?

La capacité dépend du type de chauffage. L'évaporation maximale est de 48 l/h en électrique, 75 l/h en vapeur et 46 l/h en gaz (pour un coton 180 g/m² à 50% d'humidité résiduelle).

Quels sont les raccordements nécessaires pour l'installation ?

La machine nécessite une alimentation électrique 400-415 V 3AC 50/60 Hz, un raccordement vapeur DN20 (900 kPa recommandé) ou gaz DN20 (gaz naturel ou propane), et une évacuation d'air de 160 mm de diamètre.

Comment fonctionne le système DIAMMS ?

DIAMMS (Direct Ironer Advanced Moisture Management System) ajuste automatiquement la vitesse de repassage en fonction de l'humidité réelle du linge mesurée par des capteurs, garantissant un résultat parfait.

Quels sont les avantages du brûleur à gaz céramique ?

Le brûleur en céramique est sans entretien, 20% plus efficace que les brûleurs à flamme bleue classiques, et breveté par Electrolux. Il réduit les temps d'arrêt.

La machine est-elle livrée avec des dispositifs de sécurité ?

Oui, elle est entièrement carénée pour la sécurité maximale et économies d'énergie, et dispose d'une protection des doigts (finger guard) pour les opérateurs.

Peut-on installer la machine près d'un mur ?

Oui, le modèle F-R (alimentation et sortie arrière) permet une installation proche du mur pour optimiser l'espace.

Quels modèles de cylindre sont disponibles en option ?

Le cylindre multicouche Dubixium™ est disponible en option pour les machines électriques et à gaz, augmentant la production. Il assure un fonctionnement sans surchauffe latérale.

Comment entretenir la machine ?

Grâce à l'accès facile à toutes les pièces, la maintenance est simplifiée. Le brûleur céramique ne nécessite pas d'entretien. Nettoyez régulièrement les filtres et vérifiez les courroies en Nomex®.

Quelle est la durée de vie du cylindre nickelé ?

Le cylindre nickelé est résistant à la rouille et offre une durée de vie prolongée par rapport aux cylindres standards. Un entretien régulier optimise sa longévité.

Est-il possible de connecter la machine à un système de gestion ?

Oui, la machine peut être équipée de l'option CMIS (Certus Management Information System) pour la traçabilité selon la norme européenne EN 14065.

MODE D'EMPLOI IC44825 ELECTROLUX LAUNDRY SYSTEMS

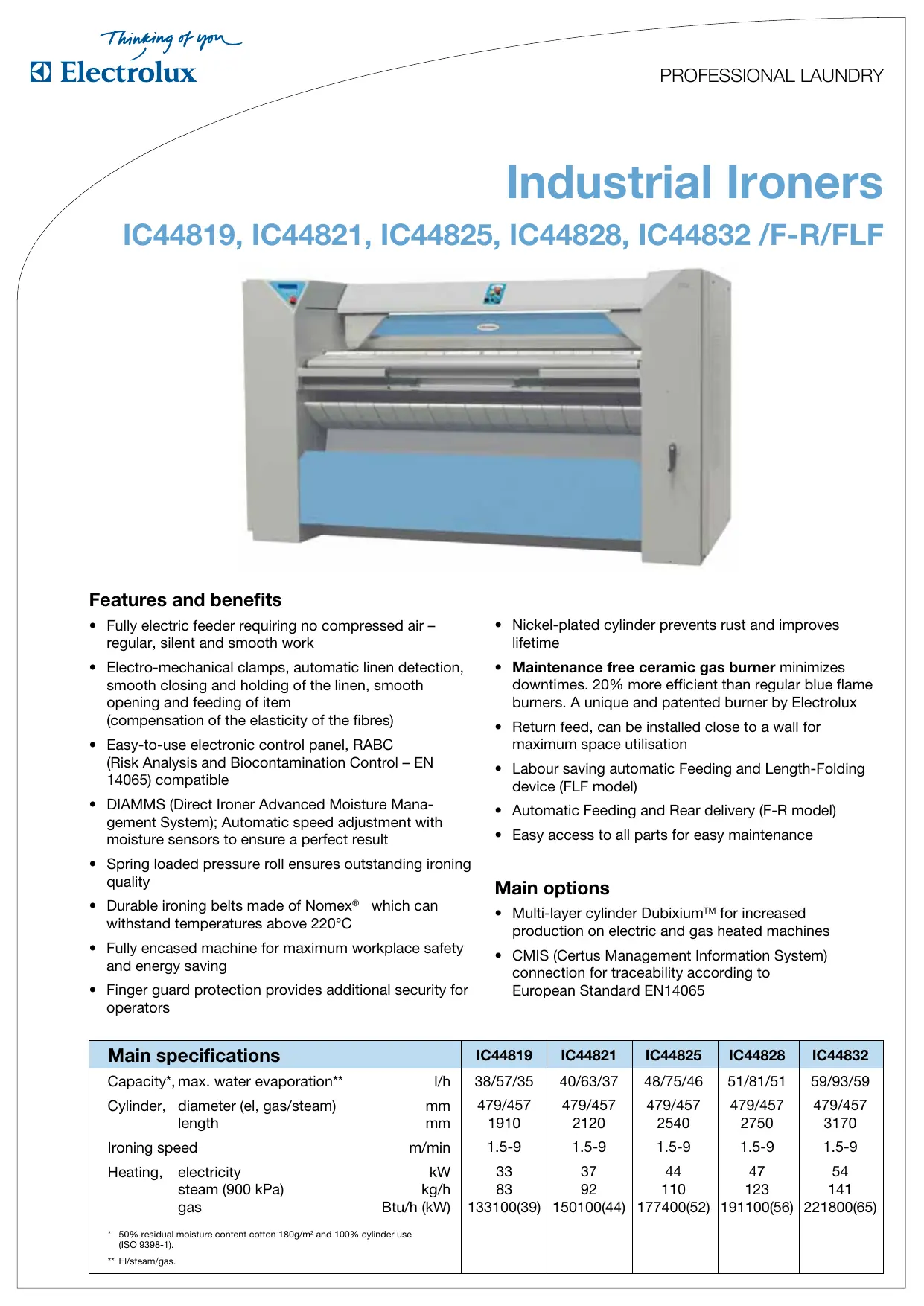

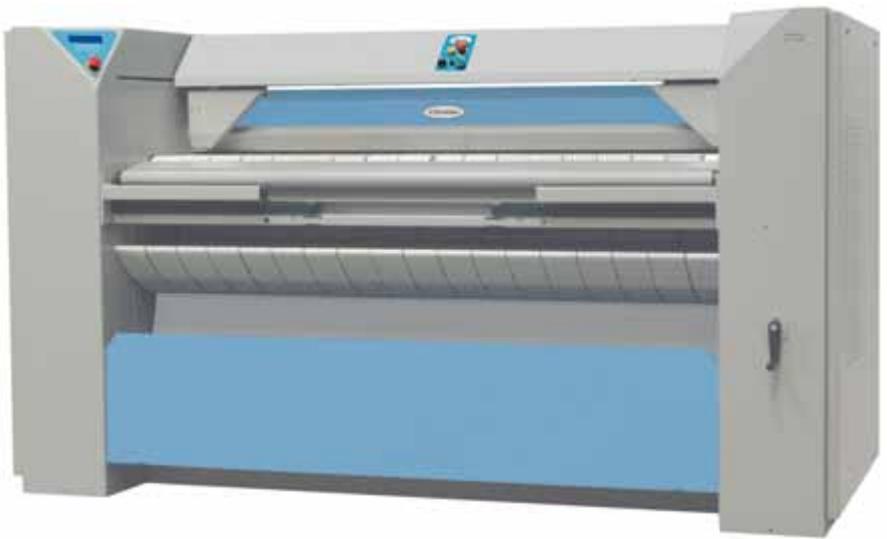

Industrial Ironers

IC44819, IC44821, IC44825, IC44828, IC44832 /F-R/FLF

Features and benefits

• Fully electric feeder requiring no compressed air – regular, silent and smooth work
• Electro-mechanical clamps, automatic linen detection, smooth closing and holding of the linen, smooth opening and feeding of item (compensation of the elasticity of the fibres)
• Easy-to-use electronic control panel, RABC (Risk Analysis and Biocontamination Control - EN 14065) compatible
• DIAMMS (Direct Ironer Advanced Moisture Management System); Automatic speed adjustment with moisture sensors to ensure a perfect result
• Spring loaded pressure roll ensures outstanding ironing quality
• Durable ironing belts made of Nomex® which can withstand temperatures above 220^ C
• Fully encased machine for maximum workplace safety and energy saving

• Finger guard protection provides additional security for operators

• Nickel-plated cylinder prevents rust and improves lifetime

• Maintenance free ceramic gas burner minimizes downtimes. 20% more efficient than regular blue flame burners. A unique and patented burner by Electrolux
• Return feed, can be installed close to a wall for maximum space utilisation
  Labour saving automatic Feeding and Length-Folding device (FLF model)
  Automatic Feeding and Rear delivery (F-R model)
• Easy access to all parts for easy maintenance

Main options

• Multi-layer cylinder Dubixium™ for increased production on electric and gas heated machines
• CMIS (Certus Management Information System) connection for traceability according to European Standard EN14065

Main specifications		IC44819	IC44821	IC44825	IC44828	IC44832
Capacity*, max. water evaporation**	l/h	38/57/35	40/63/37	48/75/46	51/81/51	59/93/59
Cylinder, diameter (el, gas/steam)	mm	479/457	479/457	479/457	479/457	479/457
length	mm	1910	2120	2540	2750	3170
Ironing speed	m/min	1.5-9	1.5-9	1.5-9	1.5-9	1.5-9
Heating, electricity	kW	33	37	44	47	54
steam (900 kPa)	kg/h	83	92	110	123	141
gas	Btu/h (kW)	133100(39)	150100(44)	177400(52)	191100(56)	221800(65)
* 50% residual moisture content cotton 180g/m² and 100% cylinder use (ISO 9398-1). ** El/steam/gas.
Electrical connections*		IC44819	IC44821	IC44825	IC44828	IC44832
Heating Voltage
EI 400-415V 3AC 50/60 Hz	kW(A)	35 (63)	38 (63)	45 (80)	49 (80)	56 (100)
Gas,steam 400-415V 3AC 50/60 Hz	kW(A)	2 (16)	2 (16)	2 (16)	2 (16)	2 (16)
Steam, gas and air connections
Steam	DN	20	20	20	20	20
Rec. steam pressure	kPa	900	900	900	900	900
Condensate	DN	10	10	10	10	10
Gas	DN	20	20	20	20	20
Gas pressure,natural gas (G20/G25)	Pa	2000/2500	2000/2500	2000/2500	2000/2500	2000/2500
propane (G31)	Pa	3700/5000	3700/5000	3700/5000	3700/5000	3700/5000
Air outlet	ø mm	160	160	160	160	160
Evacuated air	m3/h	580	590	610	640	650
Pressure drop	max. Pa	200	200	200	200	200
Sound levels
Airborne sound level
	dB(A)	73	73	73	73	73
Heat emission
% of installed power, max.		3	3	3	3	3
Shipping data, (F-R model)
	net, kg	1170	1250	1330	1395	1465
	crated, kg	1445	1530	1645	1720	1820
Shipping volume, F-R model	m3	5.8	6.2	7	7.4	8.2
Dimensions in mm
A Width		2575	2785	3205	3415	3835
B Depth		1280	1280	1280	1280	1280
C Height		1460	1460	1460	1460	1460
D		1160	1160	1160	1160	1160
E F-R model only		670	670	670	670	670
F F-R model only		800	800	800	800	800
G F-R model only		840	840	840	840	840
H		1050	1050	1050	1050	1050
I		1910	2120	2540	2750	3170
K		355	355	355	355	355
L		190	190	190	190	190
1 Control panel
2 Exhaust connection
3 Steam connection
4 Condensate connection
5 Electrical connection
6 Gas connection
7 Feeder control panel

• Other voltages available, see installation manual.

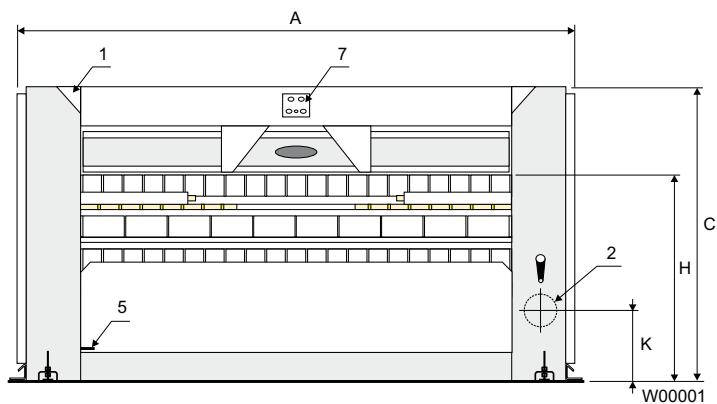

Front view

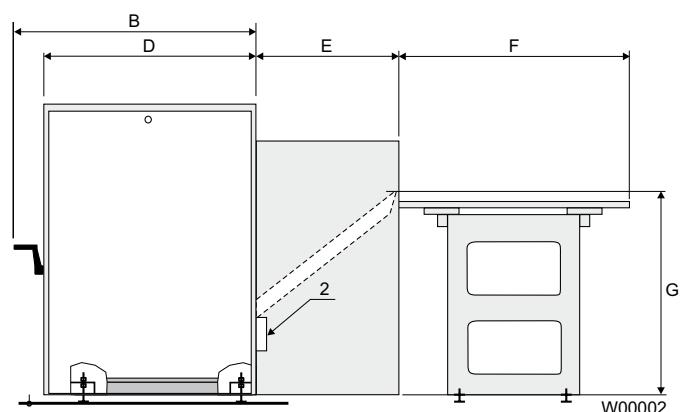

Right view

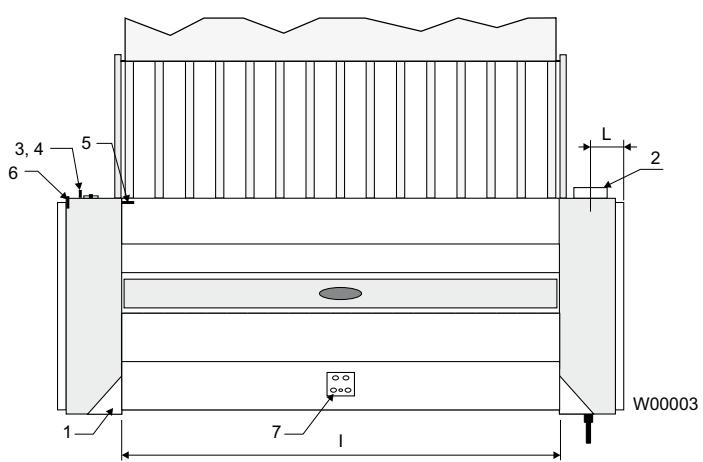

Top view

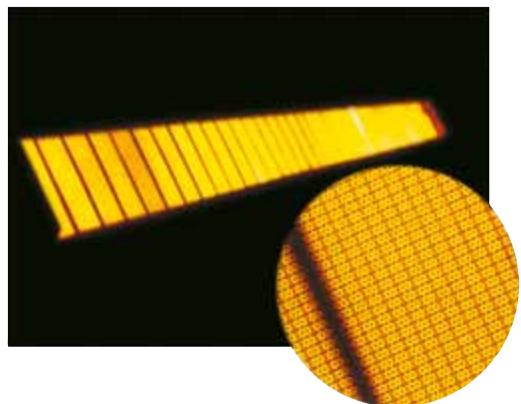

Maintenance free ceramic gas burner
minimizes downtimes. 20% more efficient than regular blue flame burners. A unique and patented burner by Electrolux

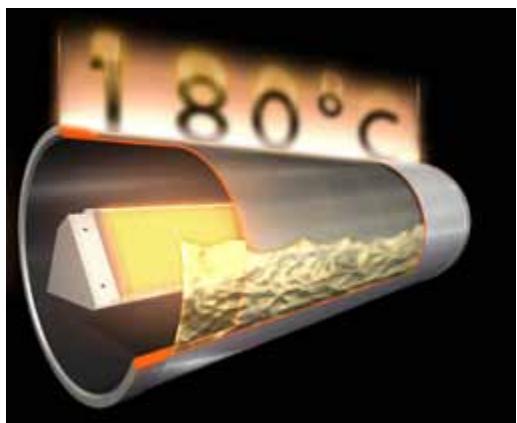

Multi-layer thermal oil Dubixium™ cylinder guarantees smooth operation at all times thanks to zero overheating of sides.

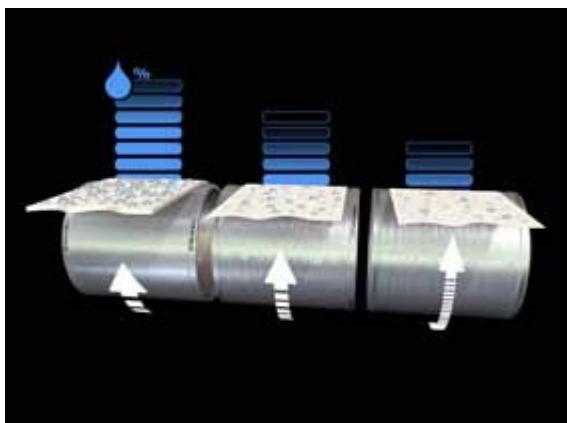

Automatic ironing speed adjustment systems DIAMMS™ is based on real moisture of the items.
Unique and patented.
