Type de produit	Secheuse industrielle a repassage
Marque	Electrolux Laundry Systems
Modele	IC44832 R-LF
Capacite d'evaporation d'eau (electricite/vapeur/gaz)	59/93/59 l/h
Diametre du cylindre (electricite/gaz / vapeur)	479 / 457 mm
Longueur du cylindre	3170 mm
Vitesse de repassage	1.5 a 9 m/min
Chauffage electrique	54 kW
Chauffage vapeur (900 kPa)	141 kg/h
Chauffage gaz	221800 Btu/h (65 kW)
Alimentation electrique	400-415V 3AC 50 Hz, 2 kW (16 A) pour gaz/vapeur
Dimensions (L x P x H)	3835 x 1070 x 1270 mm
Poids net (version de base/LF)	1040 kg
Poids avec emballage (version de base/LF)	1150 kg
Volume emballe (version de base/LF)	6.2 m³
Diametre de sortie d'air	160 mm
Debit d'air evacue	650 m³/h
Niveau sonore	65 dB(A)
Raccordement vapeur	DN20, pression 900 kPa
Raccordement gaz	DN20, pression G20/G25: 2000/2500 Pa, G31: 3700/5000 Pa
Fonctions principales	Systeme DIAMMS de gestion automatique de la vapeur, rouleau presseur a ressorts, sortie avant, barre de securite, bandes Nomex, cylindre acier nickele, chauffage gaz par rampe ceramique
Entretien et nettoyage	Nettoyage regulier des bandes et du cylindre, maintenance selon le logiciel CMIS
Securite	Machine encastree, barre de securite main, arret automatique en cas d'anomalie
Pieces detachees et reparabilite	Bandes Nomex, cylindre Dubixium en option, rampe ceramique brevetee
Informations generales	Conforme norme EN 14065 (RABC), option CMIS pour enregistrement des parametres

FOIRE AUX QUESTIONS - IC44832 R-LF ELECTROLUX LAUNDRY SYSTEMS

Quelle est la capacite d'evaporation de la secheuse IC44832 R-LF ?

La capacite d'evaporation maximale est de 59 l/h pour le chauffage electrique ou gaz, et de 93 l/h pour le chauffage vapeur, selon les conditions standard.

Quelles sont les dimensions de l'appareil ?

Les dimensions sont : largeur 3835 mm, profondeur 1070 mm, hauteur 1270 mm.

Quel est le poids de la secheuse ?

Le poids net est d'environ 1040 kg pour la version de base/LF, et 1475 kg pour la version R.

Quels types de chauffage sont disponibles ?

L'appareil peut etre equipe d'un chauffage electrique (54 kW), vapeur (141 kg/h a 900 kPa) ou gaz (221800 Btu/h) via une rampe ceramique sans entretien.

Comment fonctionne le systeme DIAMMS ?

Le systeme DIAMMS (Direct Ironer Advanced Moisture Management System) gere automatiquement la vapeur en fonction de l'humidite du linge mesuree par des capteurs, assurant un resultat de repassage optimal.

Quelles sont les options de securite ?

La machine est entierement encastree pour la securite, dispose d'une barre de securite main pour la protection des operateurs et d'un arret automatique en cas de dysfonctionnement.

Peut-on installer la secheuse contre un mur ?

Oui, la sortie avant permet une installation contre un mur pour economiser de l'espace, que ce soit en version de base ou LF.

Quels sont les materiaux du cylindre ?

Le cylindre est en acier nickele pour une protection contre la corrosion et une longue duree de vie. En option, un cylindre multicouche Dubixium est disponible.

Comment entretenir la secheuse ?

Un entretien regulier comprend le nettoyage des bandes Nomex et du cylindre. Le logiciel optionnel CMIS permet d'enregistrer les parametres de repassage selon la norme EN 14065.

Quelles pieces detachees sont disponibles ?

Les pieces detachees incluent les bandes Nomex, le cylindre, la rampe ceramique brevetee, et les composants electriques. Les pieces sont disponibles aupres du service apres-vente Electrolux.

MODE D'EMPLOI IC44832 R-LF ELECTROLUX LAUNDRY SYSTEMS

Caractéristiques et points forts

• Plastron de commande électronique, facile à utiliser et compatible RABC (Risk Analysis and Biocontamination Control - EN 14065) (Analyse des risques et maîtrise de la biocontamination)
• Système DIAMMS (Direct Ironer Advanced Moisture Management System) ; gestion automatique de la vapeur avec capteurs d'humidité pour un résultat parfait garanti
• Rouleau presseur avec ressorts pour une qualité de repassage exceptionnelle
• Sortie avant, installation possible contre un mur pour économiser de l'espace (version de base et version LF)
• Version LF avec piage longitudinal automatique pour une meilleure production
• Version R avec sortie arrêtée
• Machine entièrement encastrée pour une sécurité maximale de l'environnement de travail et une économie d'énergie
• Barre de sécurité main pour la protection des opérateurs
• Bandes de repassage Nomex®, résistant à des températures supérieures à 200°C
• Cylindre acier nickelé pour une meilleure protection contre la corrosion et une plus grande longévité
• Chauffage gaz par rampe céramique sans entretien plus fiable. 20% plus efficace que les rampes à flamme bleue standard. Rampe unique brevetée par Electrolux

Principales options

• Cylindre multicouches Dubixium™ pour les chauffages gaz ou électrique pour une production maximum dans toutes les conditions d'utilisation
• Logiciel CMIS (Clarus Maintenance Information System) pour l'enregistrement des paramètres de repassage selon la norme EN14065

Caractéristiques principales		IC44819	IC44821	IC44825	IC44828	IC44832
Capacité*, évaporation d'eau max.**	l/h	38/57/35	40/63/37	48/75/46	51/81/51	59/93/59
Cylindre, diamètre (él, gaz/vapeur)	ø mm	479/457	479/457	479/457	479/457	479/457
longueur	mm	1910	2120	2540	2750	3170
Vitesse de repassage	m/min	1.5-9	1.5-9	1.5-9	1.5-9	1.5-9
Chauffage, électricité	kW	33	37	44	47	54
vapeur (900 kPa)	kg/h	83	92	110	123	141
gaz	Btu/h	133100(39)	150100(44)	177400(52)	191100(56)	221800(65)
* 50 % d'humidité résiduelle (coton 180 g/m²) et utilisation du cylindre à 100 % (ISO 9398). ** électricité/vapeur/gaz.
Raccordement électrique*		IC44819	IC44821	IC44825	IC44828	IC44832
Chauffage Tension
ÉI. 400-415V 3AC 50 Hz	kW(A)	35 (63)	38 (63)	45 (80)	49 (80)	56 (100)
Gaz, vapeur 400-415V 3AC 50 Hz	kW(A)	2 (16)	2 (16)	2 (16)	2 (16)	2 (16)
Raccordement de vapeur, de gaz et d'air
Vapeur	DN	20	20	20	20	20
Pression de vapeur rec.	kPa	900	900	900	900	900
Condensat	DN	10	10	10	10	10
Gaz	DN	20	20	20	20	20
Pression du gaz, gaz naturel (G20/G25)	Pa	2000/2500	2000/2500	2000/2500	2000/2500	2000/2500
propane (G31)	Pa	3700/5000	3700/5000	3700/5000	3700/5000	3700/5000
Sortie d'air	ø mm	160	160	160	160	160
Air évacué	m³/h	580	590	610	640	650
Chute de pression	max. Pa	200	200	200	200	200
Niveau sonore
Niveau sonore aérien	dB(A)	65	65	65	65	65
Déperdition calorifique
% maximum de la puissance installée		3	3	3	3	3
Dimensions et poids du colis (version de base et LF)
net, kg avec caisse, kg		700/840	750/890	860/980	940/1060	1040/1150
		1025/1160	1065/1205	1190/1375	1375/1500	1475/1625
Volume emballé, version de base & LF/R	m³	4.5/6.8	4.8/6.7	5.4/7.6	5.6/8.0	6.2/8.9
Dimensions en mm
A Largeur		2575	2785	3205	3415	3835
B Profondeur		1070	1070	1070	1070	1070
C Hauteur		1270	1270	1270	1270	1270
D 950 950 950 950 950 950 950 950 950 950 950 950 950 950 950 950 950 950 950 950 950 950 950 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 950 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 951 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 950 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 951 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 951 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 950 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 950 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 950 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 951 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 950 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 951 950 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 950 951 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 951 950 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 951 951 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 951 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 951 951 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 951 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 950 951 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 950 950 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 950 950 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 950 951 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 950 951 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 951 950 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 951 950 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 950 950 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 951 951 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 950 950 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 951 950 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 950 951 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 951 950 950 952 952

• Autres tensions disponibles, voir manuel d'installation.

Vue de face

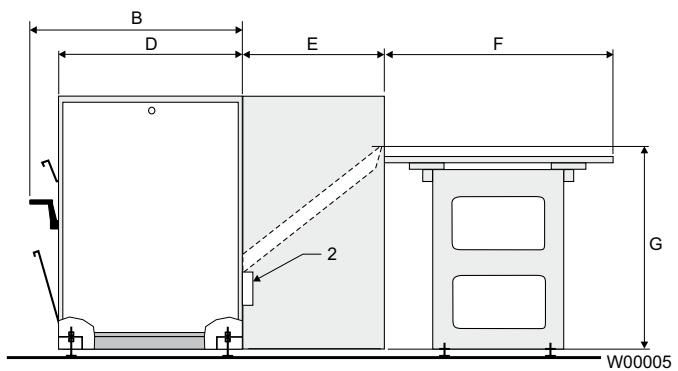

Vue de côté

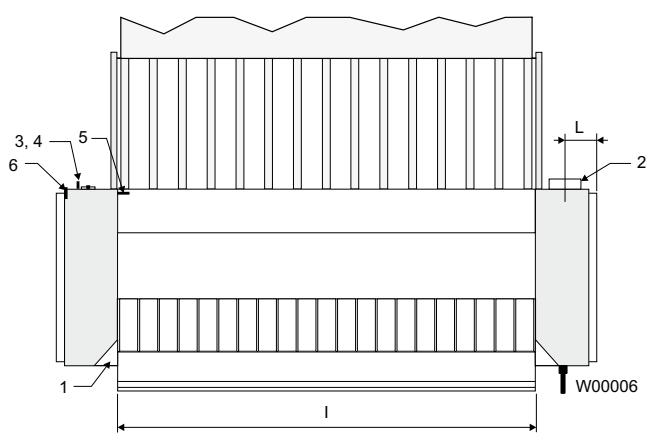

Vue de dessus

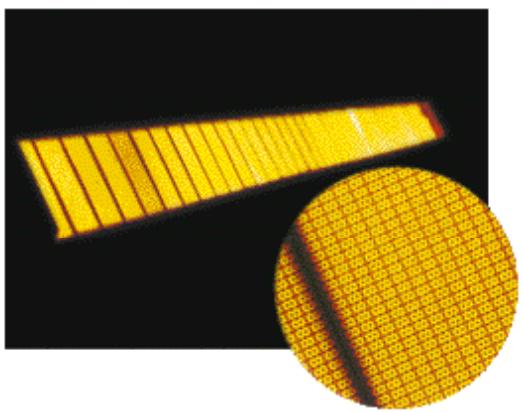

Chauffage gaz par rampe céramique sans entretien plus fiable. 20% plus efficace que les rampes à flamme bleue standard. Rampe unique brevetée par Electrolux.

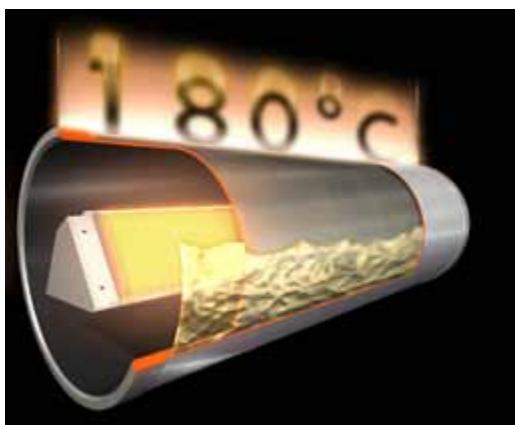

Cylindre multicouche à fluide thermique Dubixium™ garantissant un fonctionnement constant grâce à la disparition des surchauffes des côtes.

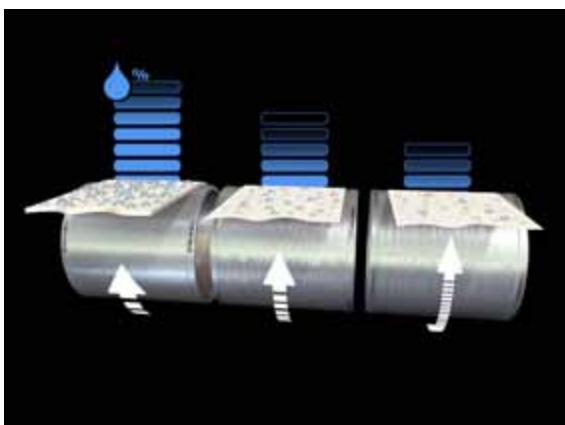

Le système DIAMMST de régulation automatique de la vitesse est basé sur une mesure réelle de l'humidité du linge. Une et breveté.
