IC44821 - Système de lavage ELECTROLUX LAUNDRY SYSTEMS - Notice d'utilisation et mode d'emploi gratuit

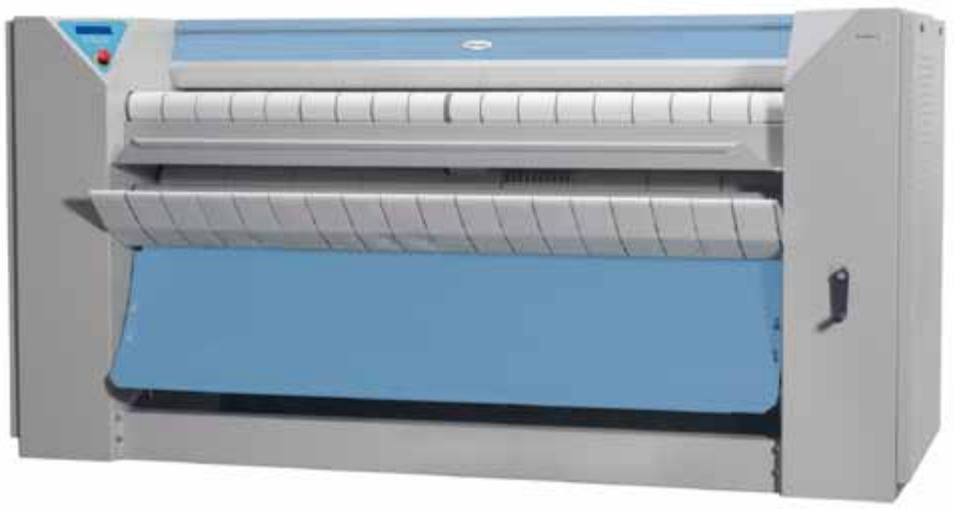

Type de produit	Système de repassage (flatwork ironer) pour blanchisserie industrielle
Marque	Electrolux Laundry Systems
Modèle	IC44821
Capacité d'évaporation (eau)	40 l/h (électrique) / 63 l/h (vapeur) / 37 l/h (gaz)
Diamètre du cylindre	479 mm (électrique/gaz) / 457 mm (vapeur)
Longueur du cylindre	2120 mm
Vitesse de repassage	1,5 à 9 m/min
Dimensions (L × P × H)	2785 × 1070 × 1270 mm
Poids net	750 kg
Alimentation électrique	400-415V 3AC 50 Hz, 38 A (chauffage électrique), 2 A (gaz/vapeur)
Chauffage	Électrique (37 kW) / Vapeur (92 kg/h à 900 kPa) / Gaz (150 100 Btu/h)
Niveau sonore	65 dB(A)
Système de contrôle	Plastron électronique compatible RABC (EN 14065) avec gestion DIAMMS
Fonctions principales	Repassage automatique avec capteurs d'humidité, rouleau presseur à ressorts, sortie avant (version base/LF) ou arrière (version R)
Sécurité	Barre de sécurité main, version R encastrée pour protection maximale
Bandes de repassage	Nomex® résistantes à >200°C
Cylindre	Acier nickelé anti-corrosion, option Dubixium™ multicouche
Chauffage gaz	Rampe céramique sans entretien, 20% plus efficace que les rampes à flamme bleue
Logiciel optionnel	CMIS pour enregistrement des paramètres selon EN 14065
Entretien	Nettoyage régulier des bandes et du cylindre ; vérification des capteurs et des rampes de gaz
Pièces détachées	Disponibles auprès d'Electrolux Laundry Systems ou de revendeurs agréés
Réparabilité	Conception modulaire facilitant le remplacement des composants (bandes, cylindre, rampe)

FOIRE AUX QUESTIONS - IC44821 ELECTROLUX LAUNDRY SYSTEMS

Quelle est la capacité de séchage du modèle IC44821 ?

Le modèle IC44821 est un fer à repasser industriel, pas un sèche-linge. Sa capacité d'évaporation d'eau est de 40 L/h en mode électrique, 63 L/h en vapeur et 37 L/h en gaz.

Quelles sont les dimensions et le poids de la machine ?

Les dimensions sont de 2785 mm de largeur, 1070 mm de profondeur et 1270 mm de hauteur. Le poids net est de 750 kg.

Quel type d'alimentation électrique est nécessaire ?

L'alimentation requise est de 400-415 V triphasé 50 Hz. Pour le chauffage électrique, l'intensité est de 38 A ; pour les versions gaz/vapeur, 2 A.

Comment fonctionne le système DIAMMS ?

Le système DIAMMS régule automatiquement la vitesse de repassage en fonction de l'humidité réelle du linge, grâce à des capteurs. Cela garantit un résultat de repassage parfait sans surchauffe.

Quelles sont les options de chauffage disponibles ?

Trois options : électrique (37 kW), vapeur (92 kg/h à 900 kPa) ou gaz (150 100 Btu/h). La version gaz utilise une rampe céramique brevetée sans entretien, 20% plus efficace.

La machine est-elle adaptée aux normes RABC ?

Oui, le plastron de commande électronique est compatible RABC (Analyse des risques et maîtrise de la biocontamination) selon la norme EN 14065.

Quelle est la vitesse de repassage maximale ?

La vitesse de repassage est réglable de 1,5 à 9 mètres par minute.

Quels sont les dispositifs de sécurité ?

La machine est équipée d'une barre de sécurité main. La version R est entièrement encastrée pour une sécurité maximale de l'environnement de travail.

Comment entretenir les bandes de repassage ?

Les bandes en Nomex® résistent à plus de 200°C. Un nettoyage régulier et une vérification de leur tension sont recommandés. Remplacer si usées.

Quelles sont les options disponibles pour améliorer la production ?

Options : cylindre multicouche Dubixium™ pour meilleure répartition de la chaleur, logiciel CMIS pour enregistrement des paramètres, et version LF avec pliage longitudinal automatique.

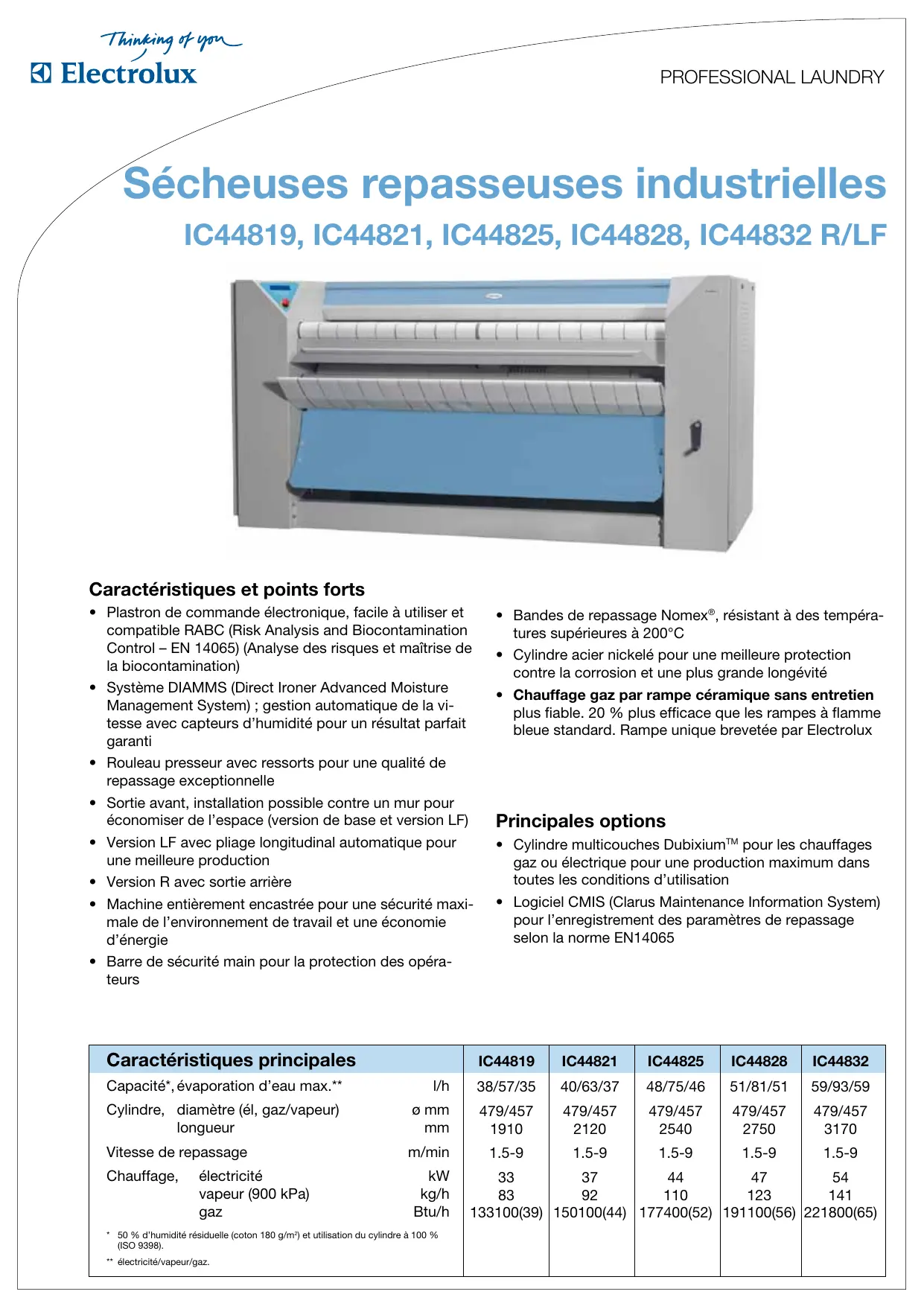

MODE D'EMPLOI IC44821 ELECTROLUX LAUNDRY SYSTEMS

Caractéristiques et points forts

• Plastron de commande électronique, facile à utiliser et compatible RABC (Risk Analysis and Biocontamination Control - EN 14065) (Analyse des risques et maîtrise de la biocontamination)
• Système DIAMMS (Direct Ironer Advanced Moisture Management System) ; gestion automatique de la vapeur avec capteurs d'humidité pour un résultat parfait garanti
• Rouleau presseur avec ressorts pour une qualité de repassage exceptionnelle
• Sortie avant, installation possible contre un mur pour économiser de l'espace (version de base et version LF)
• Version LF avec piage longitudinal automatique pour une meilleure production
• Version R avec sortie arrêté Machine entiement encastrée pour une sécurité maximale de l'environnement de travail et une économie d'énergie
• Barre de sécurité main pour la protection des opérateurs
• Bandes de repassage Nomex®, résistant à des températures supérieures à 200°C
• Cylindre acier nickelé pour une meilleure protection contre la corrosion et une plus grande longévité
• Chauffage gaz par rampe céramique sans entretien plus fiable. 20% plus efficace que les rampes à flamme bleue standard. Rampe unique brevetée par Electrolux

Principales options

• Cylindre multicouches Dubixium™ pour les chauffages gaz ou électrique pour une production maximum dans toutes les conditions d'utilisation
• Logiciel CMIS (Clarus Maintenance Information System) pour l'enregistrement des paramètres de repassage selon la norme EN14065

Caractéristiques principales		IC44819	IC44821	IC44825	IC44828	IC44832
Capacité*, évaporation d'eau max.**	l/h	38/57/35	40/63/37	48/75/46	51/81/51	59/93/59
Cylindre, diamètre (él, gaz/vapeur)	ø mm	479/457	479/457	479/457	479/457	479/457
longueur	mm	1910	2120	2540	2750	3170
Vitesse de repassage	m/min	1.5-9	1.5-9	1.5-9	1.5-9	1.5-9
Chauffage, électricité	kW	33	37	44	47	54
vapeur (900 kPa)	kg/h	83	92	110	123	141
gaz	Btu/h	133100(39)	150100(44)	177400(52)	191100(56)	221800(65)
* 50 % d'humidité résiduelle (coton 180 g/m²) et utilisation du cylindre à 100 % (ISO 9398). ** électricité/vapeur/gaz.
Raccordement électrique*		IC44819	IC44821	IC44825	IC44828	IC44832
Chauffage Tension
ÉI. 400-415V 3AC 50 Hz	kW(A)	35 (63)	38 (63)	45 (80)	49 (80)	56 (100)
Gaz, vapeur 400-415V 3AC 50 Hz	kW(A)	2 (16)	2 (16)	2 (16)	2 (16)	2 (16)
Raccordement de vapeur, de gaz et d'air
Vapeur	DN	20	20	20	20	20
Pression de vapeur rec.	kPa	900	900	900	900	900
Condensat	DN	10	10	10	10	10
Gaz	DN	20	20	20	20	20
Pression du gaz, gaz naturel (G20/G25)	Pa	2000/2500	2000/2500	2000/2500	2000/2500	2000/2500
propane (G31)	Pa	3700/5000	3700/5000	3700/5000	3700/5000	3700/5000
Sortie d'air	ø mm	160	160	160	160	160
Air évacué	m³/h	580	590	610	640	650
Chute de pression	max. Pa	200	200	200	200	200
Niveau sonore
Niveau sonore aérien	dB(A)	65	65	65	65	65
Déperdition calorifique
% maximum de la puissance installée		3	3	3	3	3
Dimensions et poids du colis (version de base et LF)
net, kg avec caisse, kg		700/840	750/890	860/980	940/1060	1040/1150
		1025/1160	1065/1205	1190/1375	1375/1500	1475/1625
Volume emballé, version de base & LF/R	m³	4.5/6.8	4.8/6.7	5.4/7.6	5.6/8.0	6.2/8.9
Dimensions en mm
A Largeur		2575	2785	3205	3415	3835
B Profondeur		1070	1070	1070	1070	1070
C Hauteur		1270	1270	1270	1270	1270
D 950 950 950 950 950 950 950 950 950 950 950 950 950 950 950 950 950 950 950 950 950 950 950 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 950 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 951 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 950 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 951 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 951 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 950 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 950 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 950 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 951 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 950 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 951 950 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 950 951 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 951 950 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 951 951 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 951 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 951 951 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 951 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 950 951 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 950 950 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 950 950 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 950 951 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 950 951 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 951 950 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 951 950 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 950 950 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 951 951 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 950 950 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 951 950 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 950 951 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 951 950 950 952 952

• Autres tensions disponibles, voir manuel d'installation.

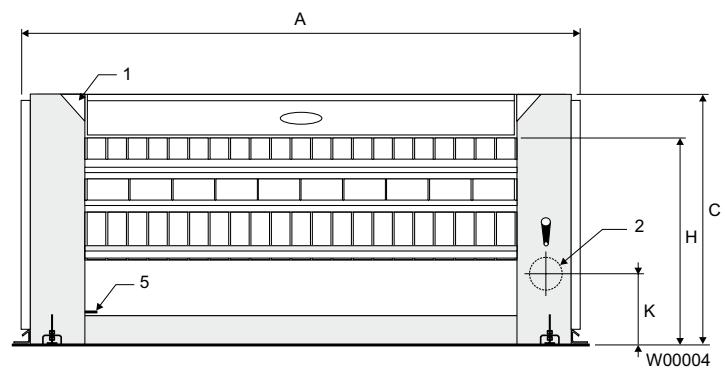

Vue de face

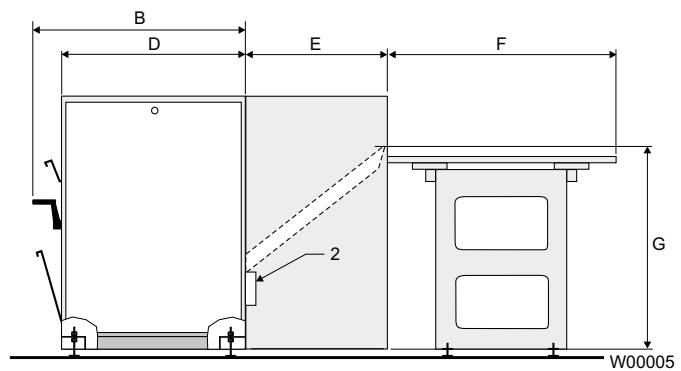

Vue de côté

Vue de dessus

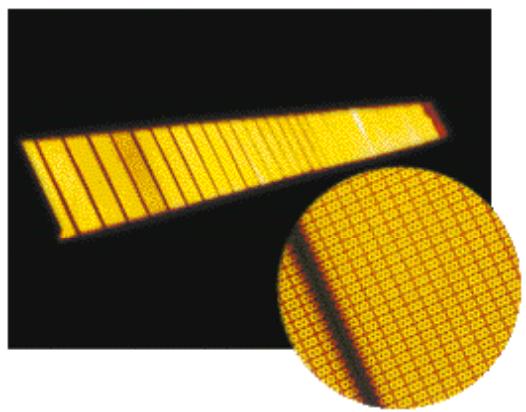

Chauffage gaz par rampe céramique sans entretien plus fiable. 20% plus efficace que les rampes à flamme bleue standard. Rampe unique brevetée par Electrolux.

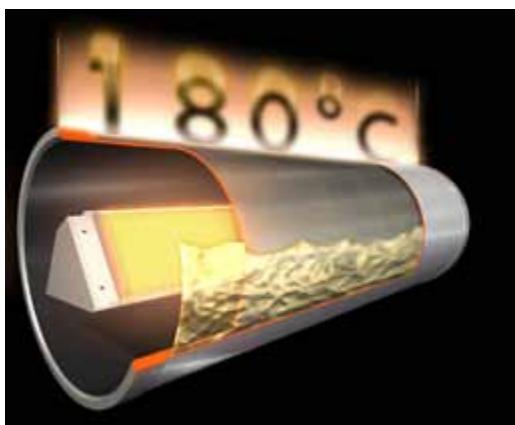

Cylindre multicouche à fluide thermique Dubixium™ garantissant un fonctionnement constant grâce à la disparition des surchauffes des côtes.

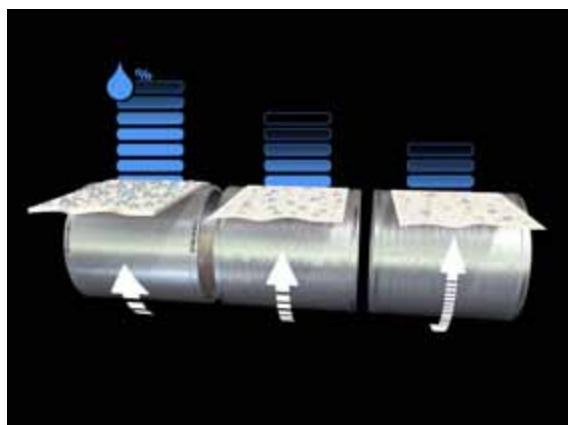

Le système DIAMMST de régulation automatique de la vitesse est basé sur une mesure réelle de l'humidité du linge. Une et breveté.
