| Type de produit | Système de lavage professionnel |
| Marque | Electrolux Laundry Systems |
| Modèle | FSU1 |
| Dimensions (L x P x H) | 1440 x 700 x 1650 mm |
| Poids net | 40 kg |
| Poids brut (caisse) | 70 kg |
| Alimentation électrique | 208-240 V, 1 AC, 50/60 Hz ou 230/400-415 V, 3N, 50/60 Hz |
| Puissance électrique | 0,25 kW (avec vide) ou 1,75 kW (sans compresseur) |
| Connexion air comprimé | DN 6 |
| Pression d'air recommandée | 500-700 kPa |
| Consommation d'air | 100-200 l/min |
| Échappement vide | Ø100 mm |
| Matériau de la table | Résistant à la corrosion |
| Fonctions principales | Table de détachage, pistolet vapeur/air, pistolet froid, pistolet séchage à air, ventilation intégrée, armoire d'aspiration, filtre écologique (charbon actif) |
| Entretien | Nettoyer régulièrement le filtre écologique et l'armoire d'aspiration |
| Sécurité | Utiliser des pistolets froids pour éviter les brûlures ; respecter les pressions d'air |
| Pièces détachées | Disponibles sur demande auprès du fabricant |
| Informations générales | Garantie : consulter la notice complète |
FOIRE AUX QUESTIONS - FSU1 ELECTROLUX LAUNDRY SYSTEMS
Comment installer le FSU1 ?
L'installation nécessite une connexion électrique adaptée (208-240 V ou 230/400-415 V) et une arrivée d'air comprimé (DN 6, 500-700 kPa). Reportez-vous au schéma de raccordement fourni.
Quelle est la consommation électrique du FSU1 ?
La consommation dépend de la configuration : 0,25 kW avec aspiration intégrée, ou 1,75 kW sans compresseur.
Peut-on utiliser le FSU1 sans compresseur d'air ?
Non, le FSU1 nécessite une alimentation en air comprimé (500-700 kPa) pour les pistolets de détachage et le séchage.
Comment nettoyer le filtre écologique ?
Le filtre à charbon actif doit être nettoyé régulièrement selon l'utilisation. Consultez la notice pour les intervalles de remplacement.
Le FSU1 dispose-t-il d'une connexion vapeur ?
Non, le modèle FSU1 n'est pas équipé d'une arrivée de vapeur. Il utilise uniquement l'air comprimé.
Quels accessoires sont inclus ?
Le FSU1 est livré avec une table de détachage, un pistolet vapeur/air, un pistolet froid, et un pistolet de séchage à air. L'aspiration intégrée est de série.
Le FSU1 est-il adapté à tous les types de tissus ?
Oui, grâce aux pistolets froids et à air, il convient à la plupart des textiles, y compris les plus délicats.
Comment régler la pression d'air ?
Utilisez le régulateur intégré pour ajuster la pression entre 500 et 700 kPa, selon le type de tache.
Quel est le niveau sonore du FSU1 ?
Le niveau sonore dépend de l'aspiration et de l'air comprimé. Il est recommandé de porter des protections auditives dans un environnement professionnel.
Où trouver les pièces de rechange ?
Les pièces détachées sont disponibles auprès de votre revendeur Electrolux Laundry Systems ou sur demande via le service client.
Questions des utilisateurs sur FSU1 ELECTROLUX LAUNDRY SYSTEMS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Système de lavage au format PDF gratuitement ! Retrouvez votre notice FSU1 - ELECTROLUX LAUNDRY SYSTEMS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FSU1 de la marque ELECTROLUX LAUNDRY SYSTEMS.
MODE D'EMPLOI FSU1 ELECTROLUX LAUNDRY SYSTEMS

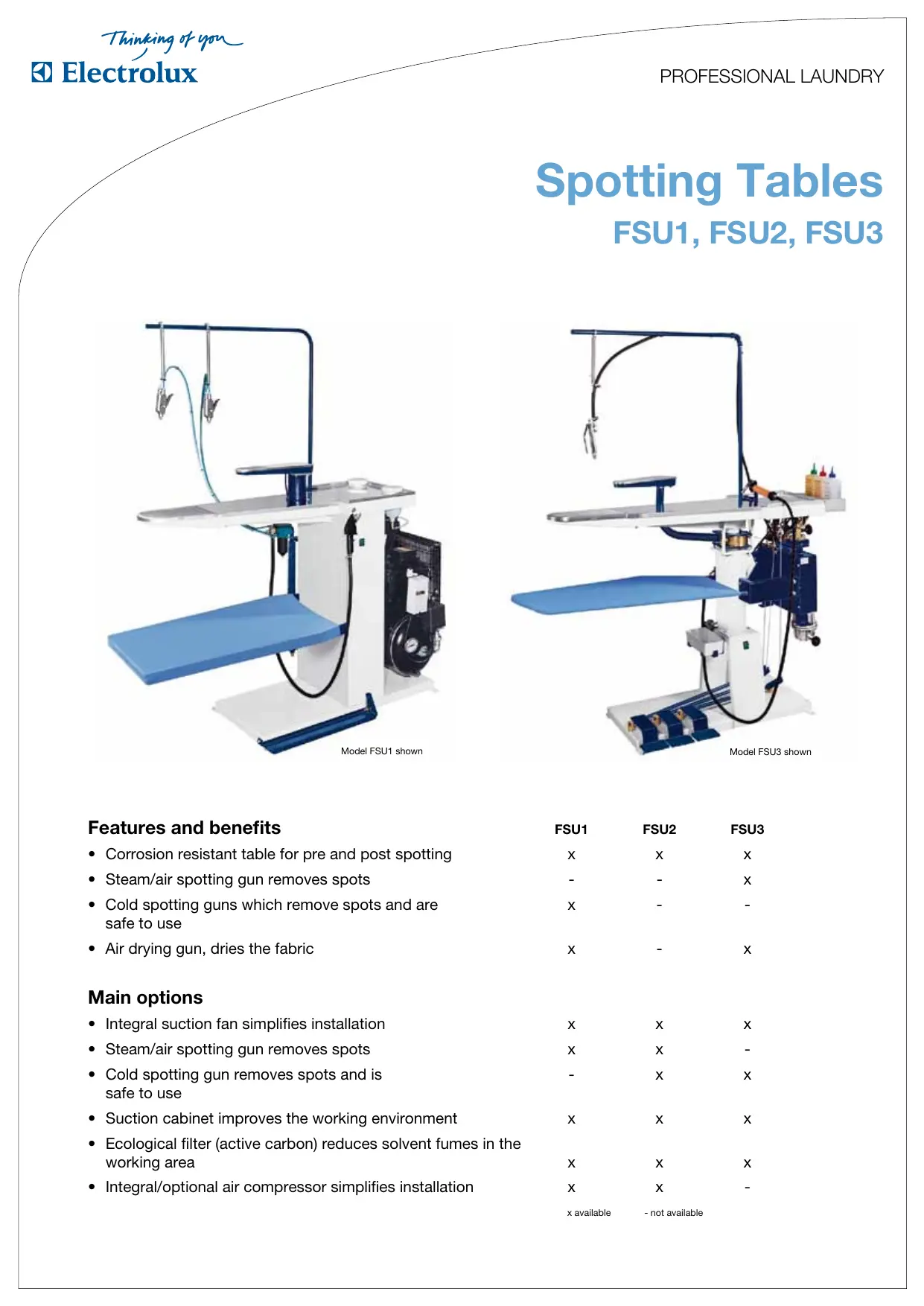

Spotting Tables

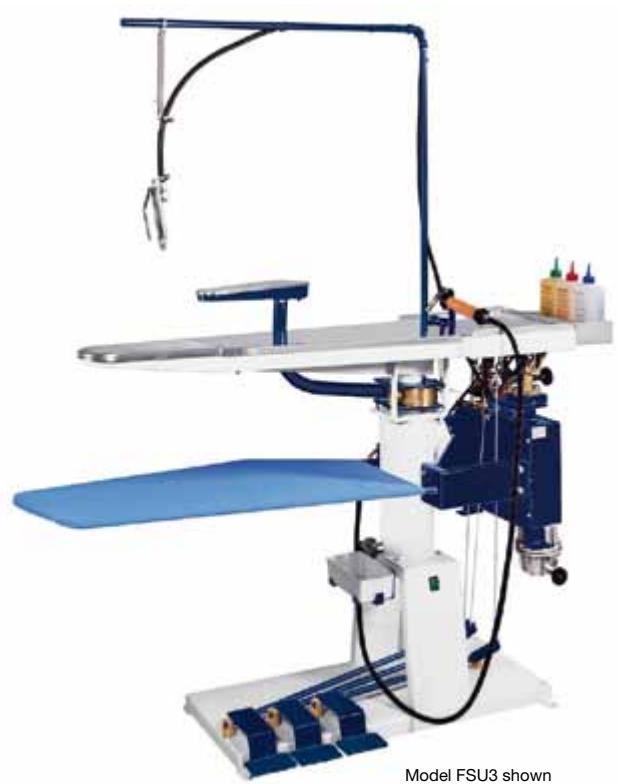

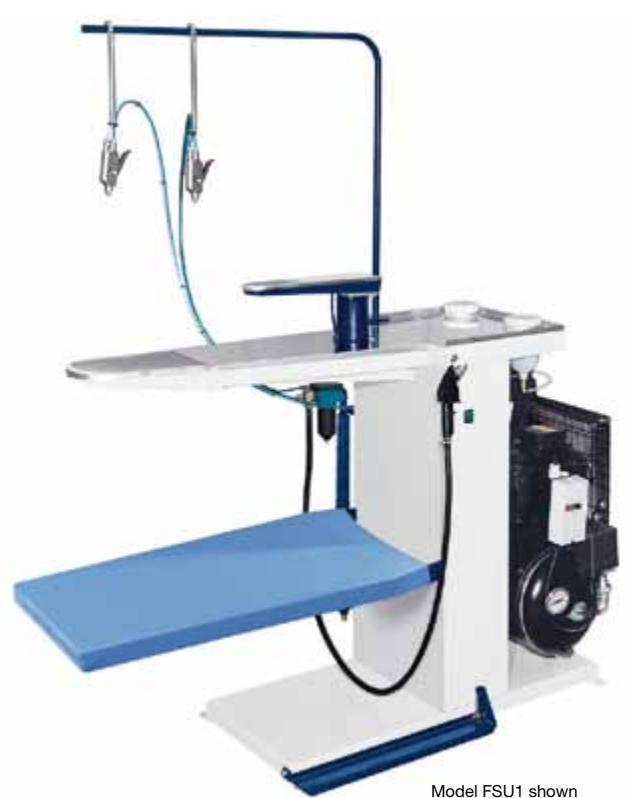

FSU1, FSU2, FSU3
Features and benefits
Corrosion resistant table for pre and post spotting
- Steam/air spotting gun removes spots
- Cold spotting guns which remove spots and are safe to use
Air drying gun, dries the fabric
| FSU1 | FSU2 | FSU3 |
| X | X | X |
| - | - | X |
| X | - | - |
| X | - | X |
Main options
- Integral suction fan simplifies installation
- Steam/air spotting gun removes spots
- Cold spotting gun removes spots and is safe to use
- Suction cabinet improves the working environment
- Ecological filter (active carbon) reduces solvent fumes in the working area
- Integral/optional air compressor simplifies installation
| X | X | X |
| X | X | - |
| - | X | X |
| X | X | X |
| X | X | X |
| X | X | - |
x available - not available
| Electrical connections | FSU1 | FSU2 | FSU3 | |
| Voltage | ||||
| 208-240V 1 AC 50/60 Hz kW | 0.25* | 0.25*** | 0.25*** | |
| 230/400-415V/3V 3N 50/60 Hz kW | 1.75** | 1.75** | - | |
| Steam, air and vacuum connection | ||||
| Steam | DN | - | - | 15 |
| Rec. steam pressure | kPa | - | - | 400-500 |
| Steam consumption | kg/h | - | - | 5-10 |
| Condensate | DN | - | - | 15 |
| Compressed air | DN | 6 | - | 8 |
| Rec. air pressure | kPa | 500-700 | - | 500 |
| Air consumption | l/min | 100-200 | - | 100-150 |
| Vacuum exhaust*** | mm | Ø100 | - | Ø100 |
| Tank drain | DN | - | - | 15 |
| Central vacuum | mm | - | - | Ø70 |
| Vacuum air consumption | m³/h | - | - | 150 |
| Vacuum depression | mm H₂O | - | - | 140 |
| Shipping data | ||||
| net, kg | 40 | 30 | 70 | |
| crated, kg | 70 | 60 | 100 | |
| boxed, kg | 100 | 90 | 130 | |

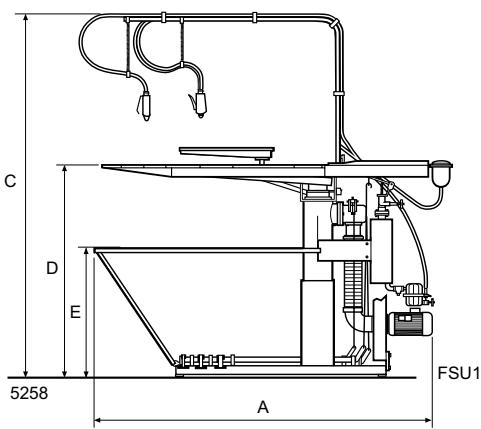

| Dimensions in mm | ||||
| A Width | 1440 | 1440 | 1440 | |
| B Depth | 700 | 700 | 420 | |
| C Height | 1650 | - | - | |
| D | 920 | 920 | 920 | |
| E | 420 | 420 | 900 | |
| F | 520 | 520 | - | |
| 1 Electrical connection | ||||
| 2 Steam connection | ||||
| 3 Condensate | ||||
| 4 Air connection | ||||
| 5 Vacuum outlet | ||||
- Without compressor
With compressor
* With vacuum

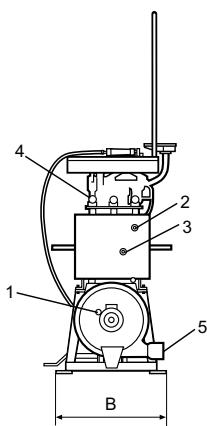

Rear side

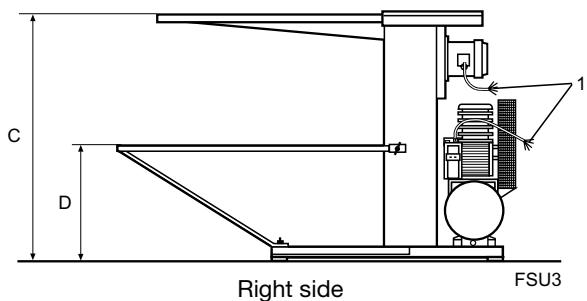

Right side

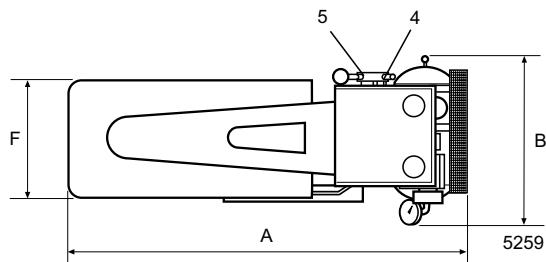

Top view
