Capacité maximale de vapeur	Non précisé
Diamètre du cylindre	Environ 475 mm
Longueur du cylindre	Environ 2750 mm
Vitesse de repassage	1,5 - 9 m/min
Puissance électrique de chauffage	33 à 54 kW
Consommation de gaz	Non précisé
Pression vapeur maximale	Non précisé
Type de brûleur	Brûleur céramique sans entretien
Matériau du cylindre	Nickelé pour prévenir la rouille
Contrôle électronique	Oui, avec détection automatique du linge
Sécurité	Protection des doigts et sécurité au travail
Alimentation automatique	Oui, alimentation avant et arrière
Options principales	Cylindre multi-couches, gestion de la production et traçabilité
Température maximale supportée	Jusqu'à 220°C
Économie d'énergie	Machine entièrement fermée pour économie d'énergie

FOIRE AUX QUESTIONS - IC44819 ELECTROLUX LAUNDRY SYSTEMS

Comment installer l'Electrolux Laundry Systems IC44819 ?

Pour installer l'Electrolux Laundry Systems IC44819, commencez par lire le manuel d'installation fourni. Assurez-vous que l'appareil est placé sur une surface plane et stable. Branchez-le à une prise électrique appropriée et raccordez les tuyaux d'eau selon les instructions.

Que faire si l'appareil ne démarre pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous que la porte est bien fermée, car l'appareil ne démarrera pas si la porte est ouverte. Si le problème persiste, consultez le manuel pour des étapes de dépannage supplémentaires.

Comment résoudre un problème de drainage ?

Assurez-vous que le tuyau de drainage n'est pas plié ou obstrué. Vérifiez également le filtre de drainage pour vous assurer qu'il n'est pas bouché. Si le problème persiste, examinez la pompe de drainage pour tout signe de blocage.

Pourquoi l'appareil émet-il des bruits étranges ?

Des bruits étranges peuvent être causés par des objets coincés dans le tambour ou un déséquilibre de la charge. Vérifiez l'intérieur du tambour et redistribuez la charge si nécessaire. Si les bruits persistent, il peut être nécessaire de faire appel à un technicien.

Comment nettoyer le filtre de l'Electrolux IC44819 ?

Pour nettoyer le filtre, localisez-le selon le manuel d'utilisation, retirez-le, puis rincez-le sous l'eau tiède pour enlever les résidus. Assurez-vous qu'il est complètement sec avant de le remettre en place.

Que faire si l'eau ne chauffe pas ?

Vérifiez que le réglage de température est correct. Si l'eau ne chauffe toujours pas, il se peut que l'élément chauffant soit défectueux. Dans ce cas, il est recommandé de faire appel à un technicien qualifié.

Comment programmer un cycle de lavage ?

Pour programmer un cycle de lavage, sélectionnez le type de tissu et le programme souhaité à l'aide du panneau de commande. Réglez la température et la vitesse d'essorage, puis appuyez sur le bouton de démarrage.

L'appareil affiche un code d'erreur, que faire ?

Référez-vous au manuel d'utilisation pour comprendre la signification du code d'erreur. La plupart des codes indiquent un problème spécifique qui peut être résolu par des étapes de dépannage.

Comment entretenir l'Electrolux Laundry Systems IC44819 ?

Pour maintenir votre appareil en bon état, nettoyez régulièrement le filtre, vérifiez les tuyaux pour des fuites et nettoyez l'intérieur du tambour. Suivez également les recommandations d'entretien du manuel.

MODE D'EMPLOI IC44819 ELECTROLUX LAUNDRY SYSTEMS

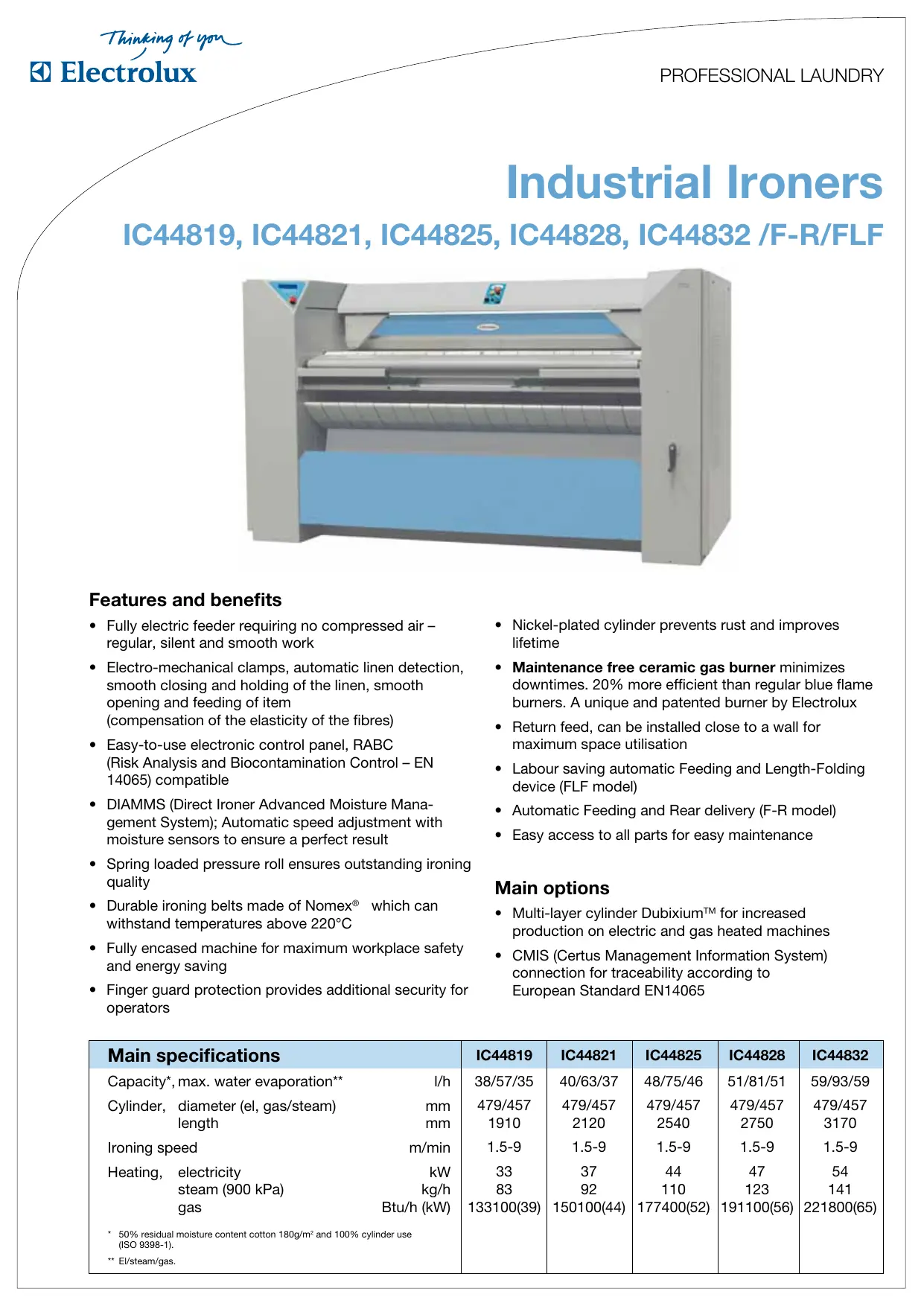

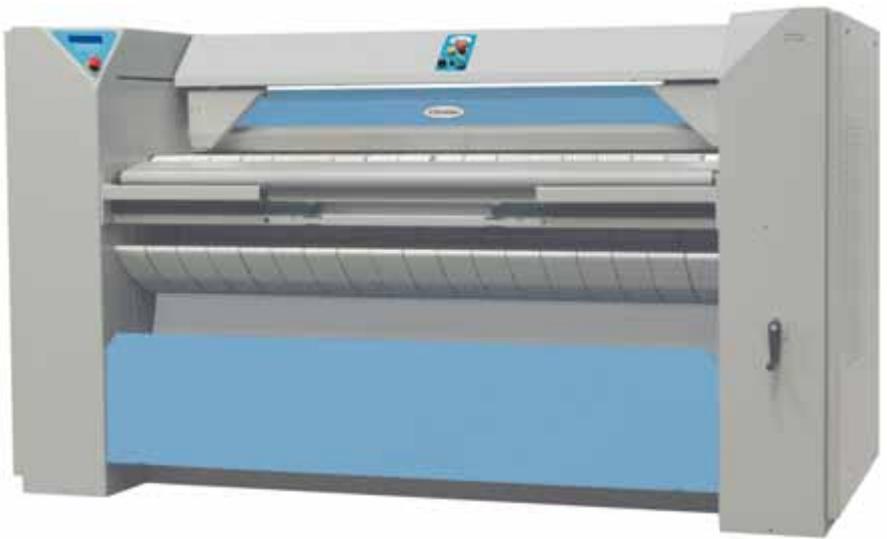

Industrial Ironers

IC44819, IC44821, IC44825, IC44828, IC44832 /F-R/FLF

Features and benefits

• Fully electric feeder requiring no compressed air – regular, silent and smooth work
• Electro-mechanical clamps, automatic linen detection, smooth closing and holding of the linen, smooth opening and feeding of item (compensation of the elasticity of the fibres)
• Easy-to-use electronic control panel, RABC (Risk Analysis and Biocontamination Control - EN 14065) compatible
• DIAMMS (Direct Ironer Advanced Moisture Management System); Automatic speed adjustment with moisture sensors to ensure a perfect result
• Spring loaded pressure roll ensures outstanding ironing quality
• Durable ironing belts made of Nomex® which can withstand temperatures above 220^ C
• Fully encased machine for maximum workplace safety and energy saving

• Finger guard protection provides additional security for operators

• Nickel-plated cylinder prevents rust and improves lifetime

• Maintenance free ceramic gas burner minimizes downtimes. 20% more efficient than regular blue flame burners. A unique and patented burner by Electrolux
• Return feed, can be installed close to a wall for maximum space utilisation
  Labour saving automatic Feeding and Length-Folding device (FLF model)
  Automatic Feeding and Rear delivery (F-R model)
• Easy access to all parts for easy maintenance

Main options

• Multi-layer cylinder Dubixium™ for increased production on electric and gas heated machines
• CMIS (Certus Management Information System) connection for traceability according to European Standard EN14065

Main specifications		IC44819	IC44821	IC44825	IC44828	IC44832
Capacity*, max. water evaporation**	l/h	38/57/35	40/63/37	48/75/46	51/81/51	59/93/59
Cylinder, diameter (el, gas/steam)	mm	479/457	479/457	479/457	479/457	479/457
length	mm	1910	2120	2540	2750	3170
Ironing speed	m/min	1.5-9	1.5-9	1.5-9	1.5-9	1.5-9
Heating, electricity	kW	33	37	44	47	54
steam (900 kPa)	kg/h	83	92	110	123	141
gas	Btu/h (kW)	133100(39)	150100(44)	177400(52)	191100(56)	221800(65)
* 50% residual moisture content cotton 180g/m² and 100% cylinder use (ISO 9398-1). ** El/steam/gas.
Electrical connections*		IC44819	IC44821	IC44825	IC44828	IC44832
Heating Voltage
EI 400-415V 3AC 50/60 Hz	kW(A)	35 (63)	38 (63)	45 (80)	49 (80)	56 (100)
Gas,steam 400-415V 3AC 50/60 Hz	kW(A)	2 (16)	2 (16)	2 (16)	2 (16)	2 (16)
Steam, gas and air connections
Steam	DN	20	20	20	20	20
Rec. steam pressure	kPa	900	900	900	900	900
Condensate	DN	10	10	10	10	10
Gas	DN	20	20	20	20	20
Gas pressure,natural gas (G20/G25)	Pa	2000/2500	2000/2500	2000/2500	2000/2500	2000/2500
propane (G31)	Pa	3700/5000	3700/5000	3700/5000	3700/5000	3700/5000
Air outlet	ø mm	160	160	160	160	160
Evacuated air	m3/h	580	590	610	640	650
Pressure drop	max. Pa	200	200	200	200	200
Sound levels
Airborne sound level
	dB(A)	73	73	73	73	73
Heat emission
% of installed power, max.		3	3	3	3	3
Shipping data, (F-R model)
	net, kg	1170	1250	1330	1395	1465
	crated, kg	1445	1530	1645	1720	1820
Shipping volume, F-R model	m3	5.8	6.2	7	7.4	8.2
Dimensions in mm
A Width		2575	2785	3205	3415	3835
B Depth		1280	1280	1280	1280	1280
C Height		1460	1460	1460	1460	1460
D		1160	1160	1160	1160	1160
E F-R model only		670	670	670	670	670
F F-R model only		800	800	800	800	800
G F-R model only		840	840	840	840	840
H		1050	1050	1050	1050	1050
I		1910	2120	2540	2750	3170
K		355	355	355	355	355
L		190	190	190	190	190
1 Control panel
2 Exhaust connection
3 Steam connection
4 Condensate connection
5 Electrical connection
6 Gas connection
7 Feeder control panel

• Other voltages available, see installation manual.

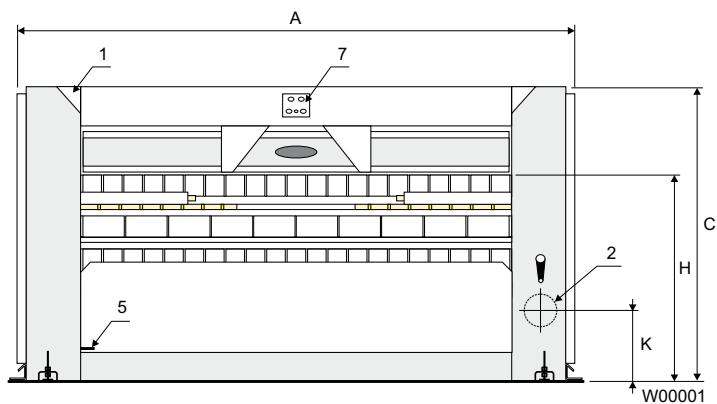

Front view

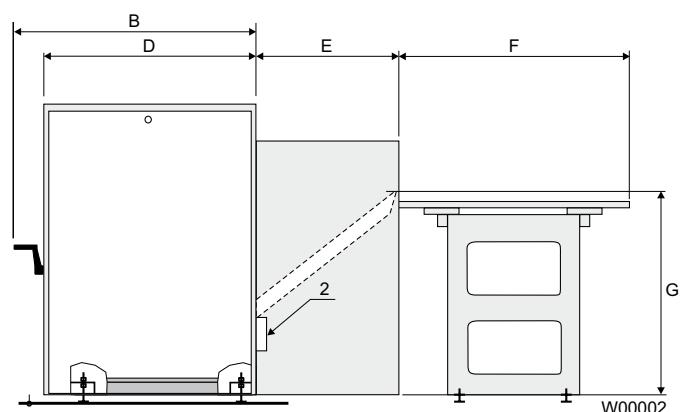

Right view

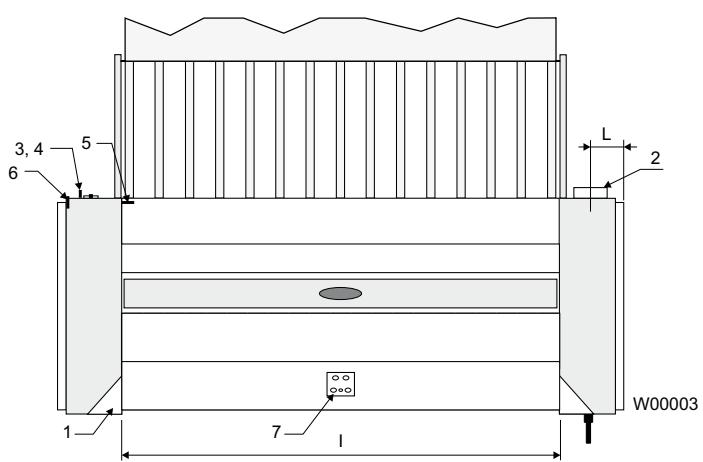

Top view

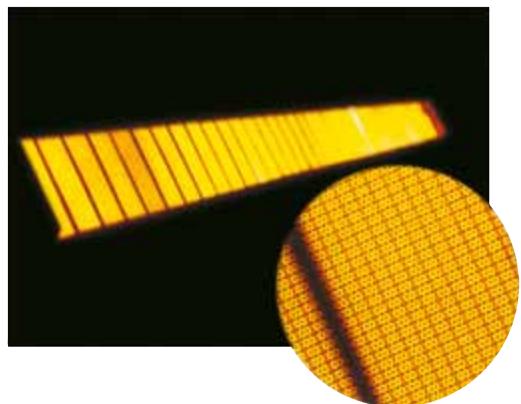

Maintenance free ceramic gas burner
minimizes downtimes. 20% more efficient than regular blue flame burners. A unique and patented burner by Electrolux

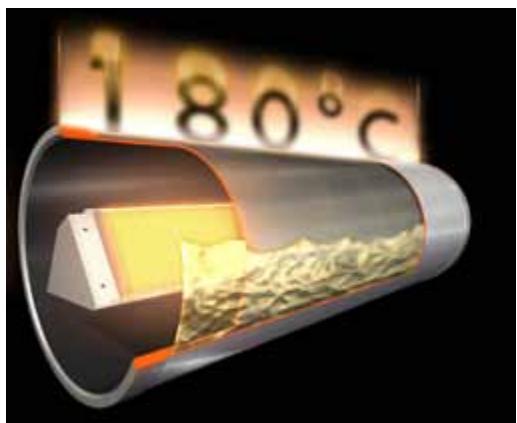

Multi-layer thermal oil Dubixium™ cylinder guarantees smooth operation at all times thanks to zero overheating of sides.

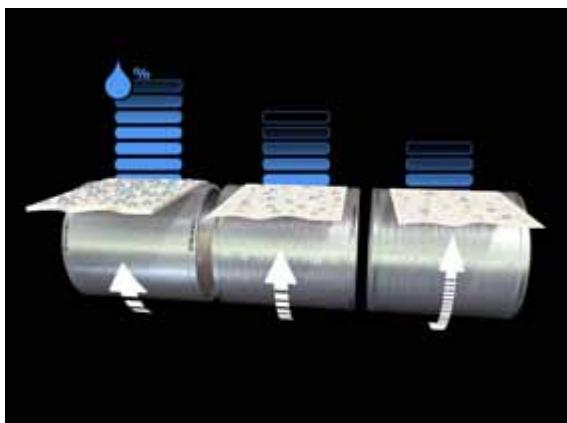

Automatic ironing speed adjustment systems DIAMMS™ is based on real moisture of the items.
Unique and patented.
