FSU2 - Système de blanchisserie ELECTROLUX LAUNDRY SYSTEMS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de détachage (système de blanchisserie)
Marque	ELECTROLUX LAUNDRY SYSTEMS
Modèle	FSU2
Largeur	1440 mm
Profondeur	700 mm
Poids net	30 kg
Poids avec emballage (caisse)	60 kg
Poids avec emballage (carton)	90 kg
Alimentation électrique	208-240 V monophasé 50/60 Hz, 0.25 kW ou 230/400-415 V triphasé 50/60 Hz, 1.75 kW
Fonctions principales	Détachage pré et post-traitement avec pistolets vapeur/air, froid et séchage à air
Pistolet vapeur/air	Oui, pour éliminer les taches
Pistolet froid	Oui, pour éliminer les taches sans risque
Pistolet séchage à air	Oui, pour sécher le tissu
Table résistante à la corrosion	Oui
Ventilateur d'aspiration intégré	Disponible
Armoire d'aspiration	Disponible, améliore l'environnement de travail
Filtre écologique (charbon actif)	Non
Compresseur d'air intégré/en option	Disponible
Raccord vapeur	Non (modèle sans vapeur externe)
Raccord air comprimé	Non (compresseur intégré)

FOIRE AUX QUESTIONS - FSU2 ELECTROLUX LAUNDRY SYSTEMS

Comment installer la table de détachage FSU2 ?

Placez la table sur une surface plane et stable. Raccordez l'alimentation électrique selon les spécifications (208-240 V monophasé ou 230/400-415 V triphasé). Si vous utilisez le compresseur d'air intégré, assurez-vous qu'il est correctement branché. Aucun raccordement externe pour la vapeur ou l'air comprimé n'est nécessaire.

Quels sont les réglages du pistolet vapeur/air ?

Le pistolet vapeur/air permet de régler le débit d'air et la température pour éliminer les taches. Utilisez la gâchette pour contrôler la vapeur ou l'air. Pour les taches tenaces, préchauffez le tissu avec de l'air chaud. Consultez la notice pour les réglages précis.

Comment entretenir le filtre à charbon actif ?

Le modèle FSU2 n'est pas équipé d'un filtre à charbon actif. Cette option est disponible sur le modèle FSU3. Pour le FSU2, nettoyez simplement le ventilateur d'aspiration et l'armoire d'aspiration régulièrement.

Puis-je utiliser des produits chimiques avec les pistolets froids ?

Oui, les pistolets froids sont conçus pour être utilisés avec des détachants chimiques sans risque. Assurez-vous de suivre les instructions du fabricant de produit chimique et de travailler dans un espace bien ventilé.

Comment nettoyer la surface de la table ?

La table résistante à la corrosion se nettoie avec un chiffon doux et un nettoyant non abrasif. Évitez les solvants agressifs qui pourraient endommager la surface. Essuyez les résidus de taches après chaque utilisation.

Que faire si le pistolet sèche-air ne fonctionne plus ?

Vérifiez d'abord l'alimentation électrique et le compresseur d'air. Assurez-vous que le filtre à air n'est pas obstrué. Si le problème persiste, contactez le service client pour un diagnostic ou un remplacement de pièce.

Quelles sont les précautions de sécurité lors de l'utilisation ?

Portez des équipements de protection individuelle comme des gants et des lunettes. N'utilisez pas la table près de sources d'inflammabilité. Assurez-vous que la ventilation est adéquate. Débranchez l'appareil avant tout entretien.

Comment remplacer le compresseur d'air intégré ?

Le remplacement du compresseur doit être effectué par un technicien qualifié. Débranchez l'appareil, retirez le panneau d'accès, déconnectez les tuyaux et le câblage, puis installez le nouveau compresseur. Consultez la notice pour les spécifications exactes.

Quelle est la consommation électrique typique ?

La consommation dépend de l'utilisation. En fonctionnement normal, le FSU2 consomme environ 0.25 kW en monophasé ou 1.75 kW en triphasé. Le compresseur d'air peut augmenter la consommation lors des cycles actifs.

Où trouver des pièces de rechange ?

Les pièces de rechange sont disponibles auprès des revendeurs agréés ELECTROLUX. Vous pouvez également commander en ligne sur le site officiel en indiquant le modèle FSU2 et le numéro de pièce.

MODE D'EMPLOI FSU2 ELECTROLUX LAUNDRY SYSTEMS

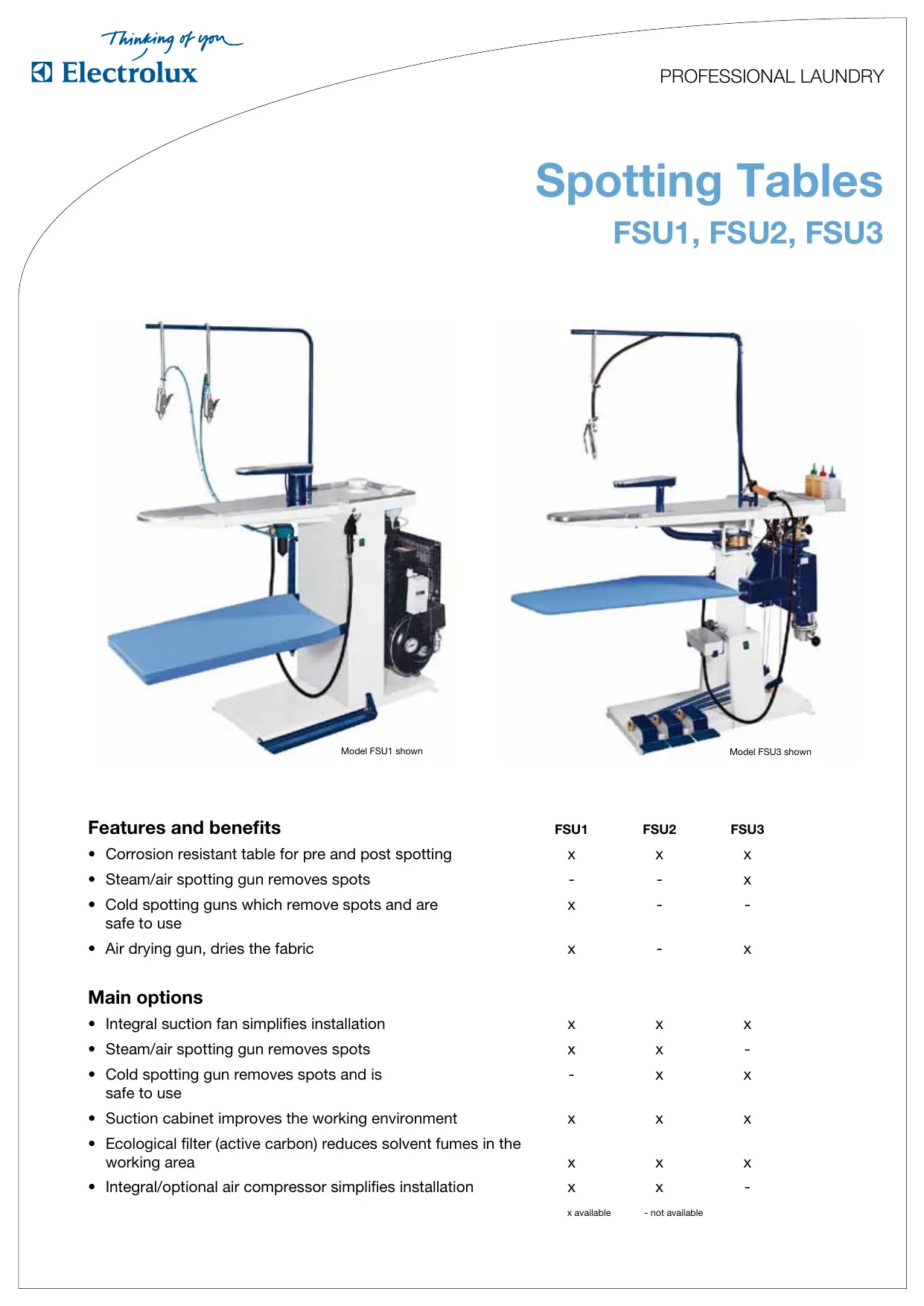

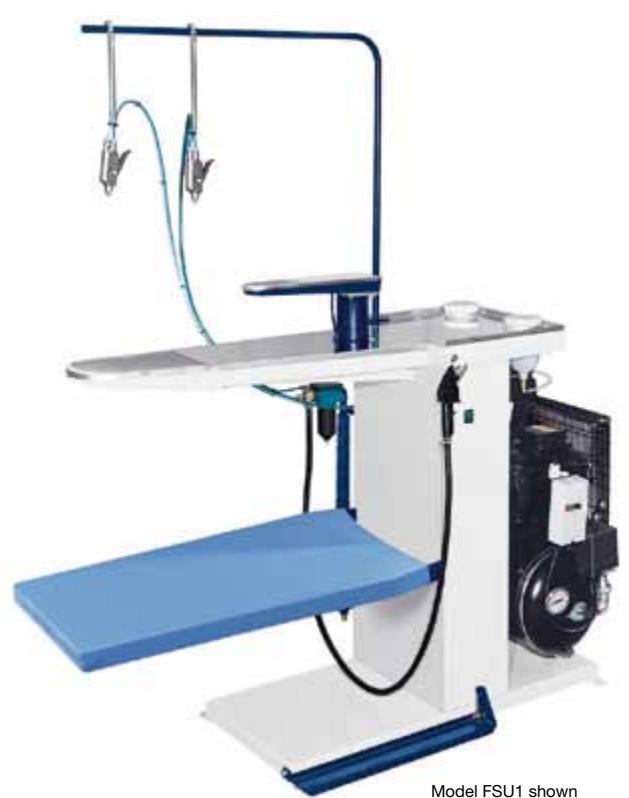

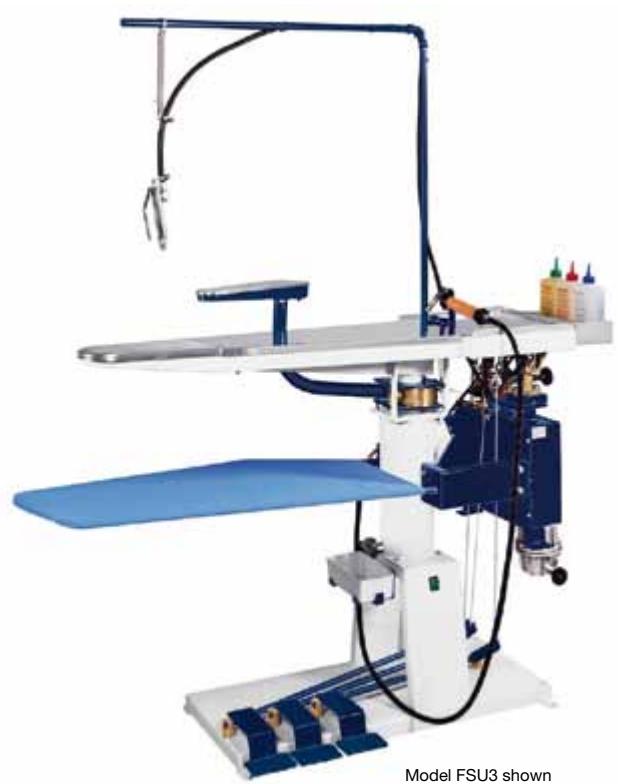

Spotting Tables

FSU1, FSU2, FSU3

Features and benefits

Corrosion resistant table for pre and post spotting
- Steam/air spotting gun removes spots
- Cold spotting guns which remove spots and are safe to use
Air drying gun, dries the fabric

FSU1	FSU2	FSU3
X	X	X
-	-	X
X	-	-
X	-	X

Main options

• Integral suction fan simplifies installation
• Steam/air spotting gun removes spots
• Cold spotting gun removes spots and is safe to use
• Suction cabinet improves the working environment
• Ecological filter (active carbon) reduces solvent fumes in the working area
• Integral/optional air compressor simplifies installation

X	X	X
X	X	-
-	X	X
X	X	X
X	X	X
X	X	-

x available - not available

Electrical connections		FSU1	FSU2	FSU3
Voltage
208-240V 1 AC 50/60 Hz kW		0.25*	0.25***	0.25***
230/400-415V/3V 3N 50/60 Hz kW		1.75**	1.75**	-
Steam, air and vacuum connection
Steam	DN	-	-	15
Rec. steam pressure	kPa	-	-	400-500
Steam consumption	kg/h	-	-	5-10
Condensate	DN	-	-	15
Compressed air	DN	6	-	8
Rec. air pressure	kPa	500-700	-	500
Air consumption	l/min	100-200	-	100-150
Vacuum exhaust***	mm	Ø100	-	Ø100
Tank drain	DN	-	-	15
Central vacuum	mm	-	-	Ø70
Vacuum air consumption	m³/h	-	-	150
Vacuum depression	mm H₂O	-	-	140
Shipping data
	net, kg	40	30	70
	crated, kg	70	60	100
	boxed, kg	100	90	130

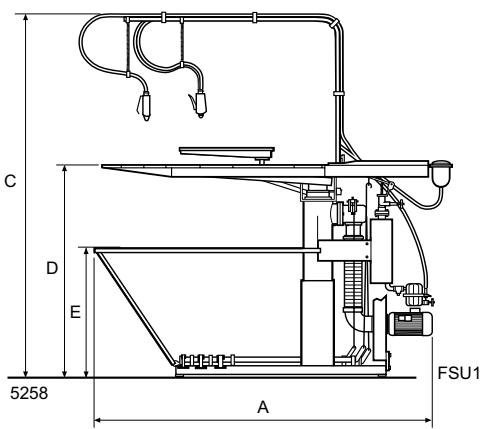

Dimensions in mm
A Width		1440	1440	1440
B Depth		700	700	420
C Height		1650	-	-
D		920	920	920
E		420	420	900
F		520	520	-

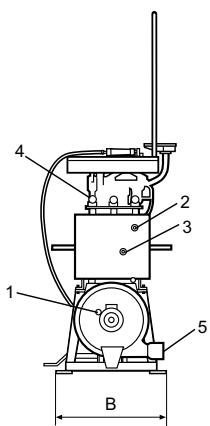

1 Electrical connection
2 Steam connection
3 Condensate
4 Air connection
5 Vacuum outlet

• Without compressor
  With compressor
  * With vacuum

Rear side

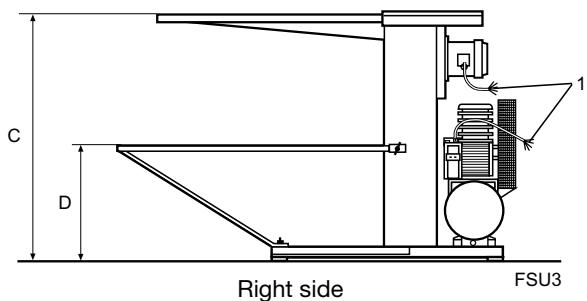

Right side

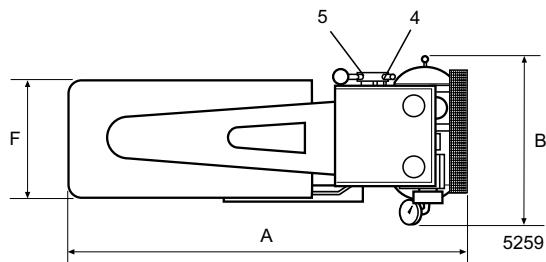

Top view
