Type de produit	Presse à repasser professionnelle pneumatique (topper)
Marque	ELECTROLUX LAUNDRY SYSTEMS
Modèle	FPA4-D
Dimensions (L x P x H)	1450 x 1135 x 1450 mm
Poids net	298 kg
Poids emballé (caisse)	350 kg
Alimentation électrique standard	208-240 V triphasé 50/60 Hz (10 kW) ou 380-415 V triphasé 50/60 Hz (12, 15 ou 18 kW)
Pression de vapeur recommandée	400-600 kPa
Consommation de vapeur	14-25 kg/h
Raccordement vapeur	DN 15
Alimentation en air comprimé	800-1000 kPa, consommation 400 l/h
Vide	Dépression 900 mm H₂O, consommation 10-20 m³/h
Fermeture	Pédale pour fonctionnement mains libres
Réglage de pression	Régulateur de pression ajustable pour différents tissus
Distribution de vapeur	Uniforme depuis la tête et la table pour décaper les plis
Vide de la table	Maintient le tissu en place et le sèche
Tête et table rembourrées	Évite le brillantage et les impressions
Garde de sécurité tête (CE)	Intégrée de série pour la sécurité de l'opérateur
Chaudière intégrée	10, 12, 15 ou 18 kW selon modèle
Compresseur d'air intégré	Oui, intégré
Ventilateur de vide intégré	Oui, intégré
Entretien	Nettoyage régulier des surfaces et vidange de la chaudière selon usage

FOIRE AUX QUESTIONS - FPA4-D ELECTROLUX LAUNDRY SYSTEMS

Comment régler la pression pour différents tissus ?

Utilisez le régulateur de pression situé sur le panneau de commande. Pour les tissus délicats, réduisez la pression ; pour les tissus épais, augmentez-la. Consultez le tableau de réglage recommandé dans la notice.

Comment utiliser la commande au pied ?

La pédale de fermeture permet un fonctionnement mains libres. Appuyez doucement sur la pédale pour abaisser la tête, relâchez pour la relever. Assurez-vous que vos mains sont dégagées avant d'actionner.

Que faire si la vapeur n'est pas uniforme ?

Vérifiez que la distribution de vapeur n'est pas obstruée. Nettoyez les orifices de la tête et de la table avec une aiguille fine. Assurez-vous que la pression de vapeur est dans la plage recommandée (400-600 kPa).

Comment entretenir le système de vide ?

Nettoyez régulièrement le filtre à vide et vérifiez les tuyaux pour éviter les obstructions. Le ventilateur de vide intégré nécessite un entretien périodique selon les instructions du manuel.

Quelle est la procédure de sécurité lors de l'utilisation ?

Portez des gants de protection et gardez les mains éloignées de la tête lors de la fermeture. La garde de sécurité tête (CE) est intégrée de série. Ne jamais laisser l'appareil sans surveillance pendant le fonctionnement.

Comment nettoyer la tête et la table ?

Après refroidissement, essuyez la tête rembourrée et la table avec un chiffon humide non abrasif. Évitez les produits chimiques agressifs. Utilisez une brosse douce pour enlever les résidus de tissu.

Quand doit-on vidanger la chaudière ?

Vidangez la chaudière intégrée toutes les semaines ou selon la dureté de l'eau. Ouvrez la vanne de vidange après refroidissement. Suivez les instructions du manuel pour la procédure exacte.

Quels types de vêtements peut-on repasser ?

Cette presse convient à tous les types de vêtements plats : pantalons, jupes, chemises, vestes. Le réglage de pression et la distribution de vapeur permettent de traiter les tissus délicats comme le coton, la laine ou le polyester.

Comment installer la presse ?

L'installation doit être réalisée par un professionnel. Raccordez les alimentations électrique, vapeur, air comprimé et eau selon les schémas fournis. Vérifiez la stabilité et le niveau de la machine.

Où trouver des pièces de rechange ?

Contactez votre revendeur agréé ELECTROLUX LAUNDRY SYSTEMS ou le service client. Utilisez des pièces d'origine pour garantir la sécurité et les performances. Le numéro de modèle est FPA4-D.

MODE D'EMPLOI FPA4-D ELECTROLUX LAUNDRY SYSTEMS

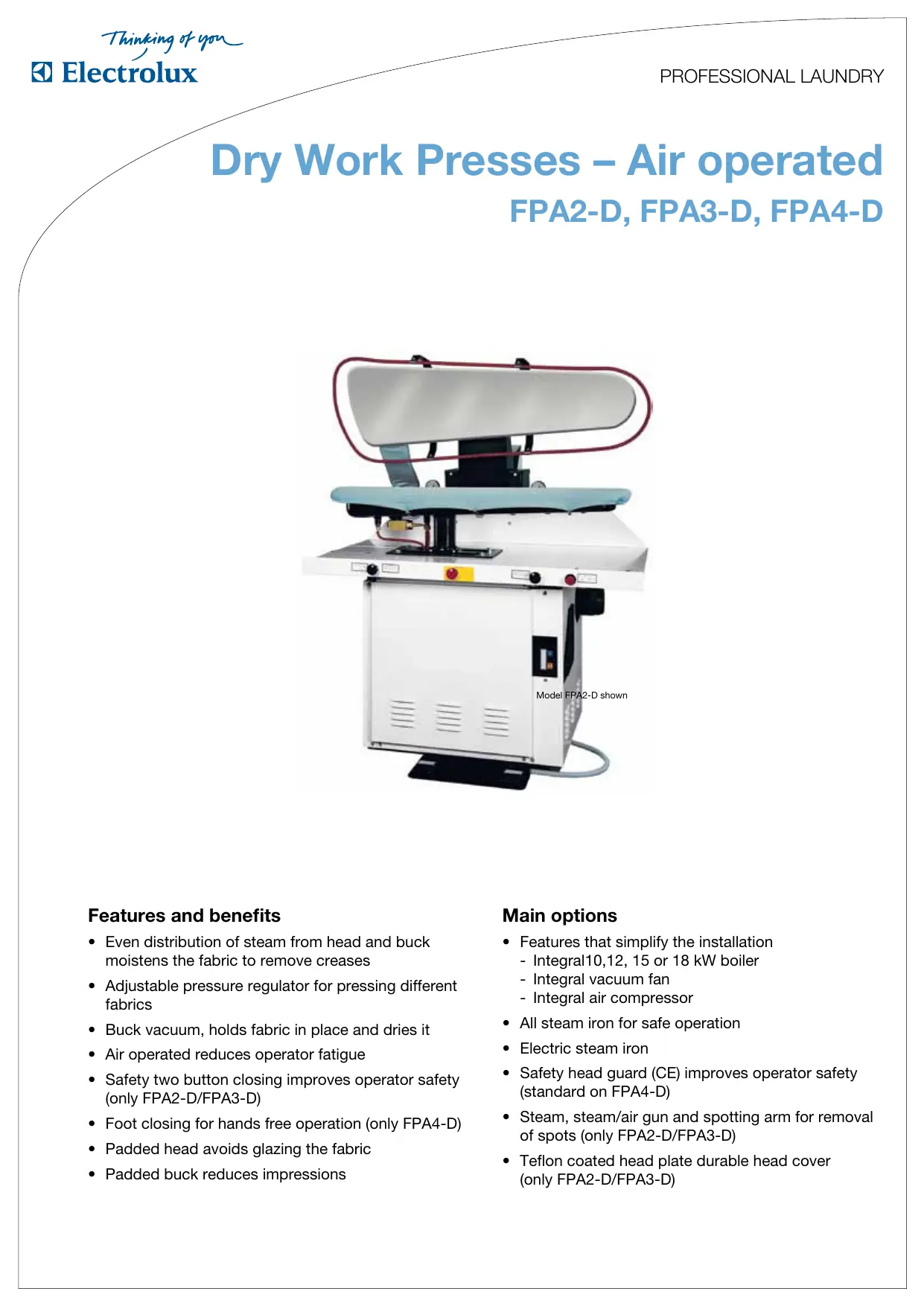

Dry Work Presses – Air operated

FPA2-D, FPA3-D, FPA4-D

Features and benefits

• Even distribution of steam from head and buck moistens the fabric to remove creases
• Adjustable pressure regulator for pressing different fabrics
• Buck vacuum, holds fabric in place and dries it
  Air operated reduces operator fatigue
• Safety two button closing improves operator safety (only FPA2-D/FPA3-D)
• Foot closing for hands free operation (only FPA4-D)
• Padded head avoids glazing the fabric
• Padded buck reduces impressions

Main options

• Features that simplify the installation

• Integral10,12, 15 or 18 kW boiler

• Integral vacuum fan

• Integral air compressor

• All steam iron for safe operation
  Electric steam iron

• Safety head guard (CE) improves operator safety (standard on FPA4-D)
• Steam, steam/air gun and spotting arm for removal of spots (only FPA2-D/FPA3-D)
• Teflon coated head plate durable head cover (only FPA2-D/FPA3-D)

Electrical connections		Standard	Built-in boiler	Built-in compressor	Built-in vacuum
Voltage
208-240V 3 AC 50/60 Hz kW		alt. 10	1.1	0.25
380-415V 3/3N AC 50/60 Hz kW		12		4
		15
		18
Steam, air and vacuum connection
Steam DN Rec. steam pressure kPa Steam consumption kg/h Condensate DN Water supply mm Boiler drain Compressed air Rec. air pressure kPa Air consumption l/h Vacuum mm Vacuum air consumption m³/h Vacuum depression mm H₂O	DN 15 400-600 14-25 15 - 800-1000 400 Ø100 900 10-20	- 400-600 - 15 - Ø13 15 10 800-1000 400 Ø100 - - -	15 400-600 14-25 15 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -	15 400-600 14-25 15 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Shipping data
net, kg crated, kg boxed, kg	279 330 394	374 425 489	374 425 489	298 350 415
Dimensions in mm
A Width B Depth C Height D E F G H I J K L M N O	1450 1135 1450 1250 1030 800 920 1190 470 205 445 325 540 180 140	1450 1135 1450 1250 1030 800 920 1190 470 205 445 325 540 180 140	1450 1135 1450 1250 1030 800 920 1190 470 205 445 325 540 180 140	1450 1135 1450 1250 1030 800 920 1190 470 205 445 325 540 180 140
1 Control panel 5 Air connection 2 Electrical connection 6 Water supply 3 Steam connection 7 Boiler drain 4 Condensate 8 Vacuum outlet

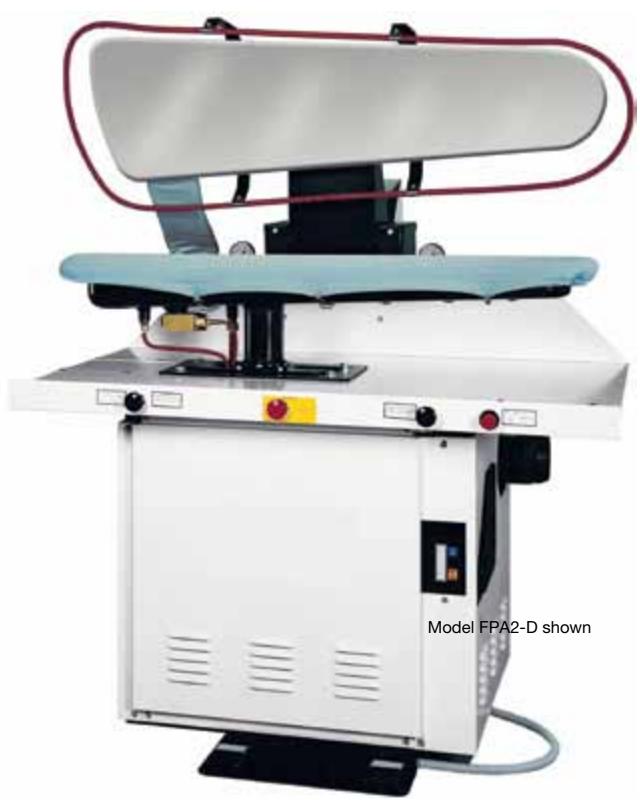

Utility legger shape FPA2-D shown
Legger shape FPA3-D shown

Topper shape FPA4-D shown

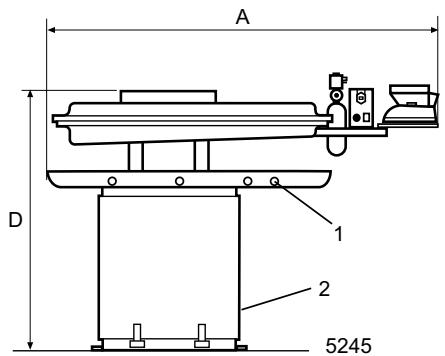

Front

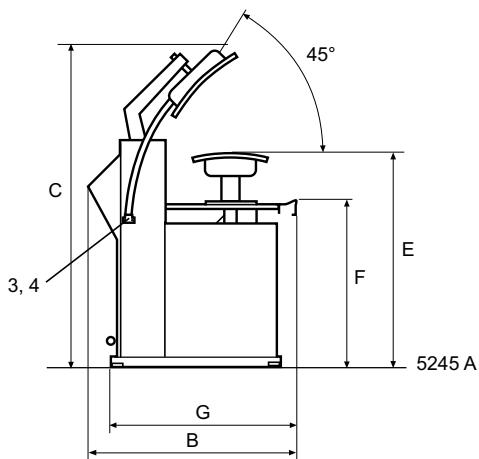

Left side

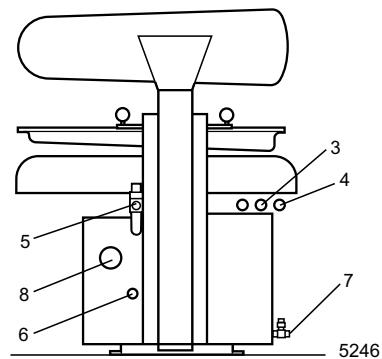

Rear side
