Type d'appareil	Microprocesseur programmable pour machines à laver industrielles
Précision	Haute précision dans le processus de lavage
Flexibilité	Programmation flexible des paramètres de lavage
Paramètres programmables	Niveaux d'eau, températures, actions du tambour, temps de trempage, etc.
Affichage	Affichage clair en langue simple
Clavier	Clavier numérique avec touches fonctionnelles
Lecteur de carte	Lecteur de carte mémoire intégré
Logiciel de programmation	Logiciel PC pour création et transfert de programmes
Modes d'affichage	Deux versions : panneau horizontal et panneau vertical
Touches spéciales	Touche "Soft-keys" pour fonctions variables
Touche navigation	Touche "Move back" pour retour dans les menus
Compatibilité	Compatible avec cartes mémoire et USB
Utilisation	Conçu pour machines à laver industrielles de différentes tailles
Installation	Montage sur panneau de commande
Alimentation	Non précisé
Dimensions	Non précisées

FOIRE AUX QUESTIONS - CLARUS CONTROL ELECTROLUX LAUNDRY SYSTEMS

Comment réinitialiser le système de contrôle Clarus ?

Pour réinitialiser le système de contrôle Clarus, débranchez l'appareil pendant 10 secondes, puis rebranchez-le.

Que faire si l'écran du contrôle Clarus reste noir ?

Vérifiez que l'appareil est correctement branché et que le disjoncteur n'est pas déclenché. Si le problème persiste, contactez le service client.

Comment résoudre un code d'erreur sur le contrôle Clarus ?

Identifiez le code d'erreur dans le manuel d'utilisation et suivez les instructions de dépannage spécifiques à ce code.

Le système Clarus ne démarre pas, que faire ?

Vérifiez que toutes les portes sont bien fermées, que l'alimentation électrique est stable et que le cycle de lavage n'est pas en pause.

Comment ajuster les paramètres de lavage sur le contrôle Clarus ?

Utilisez les boutons de navigation pour accéder aux paramètres de lavage et ajustez les temps, températures et niveaux d'eau selon vos besoins.

Que faire si le lave-linge ne vidange pas ?

Assurez-vous que le tuyau de vidange n'est pas obstrué ou plié. Vérifiez également le filtre de pompe pour tout débris.

Comment nettoyer le système de contrôle Clarus ?

Utilisez un chiffon doux et humide pour nettoyer l'écran et le panneau de contrôle. Évitez les produits abrasifs.

Où puis-je trouver le manuel d'utilisation du système Clarus ?

Le manuel d'utilisation est disponible en ligne sur le site d'Electrolux ou peut être demandé auprès du service client.

Le cycle de lavage prend trop de temps, que faire ?

Vérifiez que vous n'avez pas sélectionné un cycle long par erreur. Si le problème persiste, essayez de réinitialiser l'appareil.

Comment savoir si le filtre doit être nettoyé ?

Si vous recevez un code d'erreur lié à l'eau ou si le lave-linge ne fonctionne pas correctement, il est probable que le filtre doive être nettoyé.

MODE D'EMPLOI CLARUS CONTROL ELECTROLUX LAUNDRY SYSTEMS

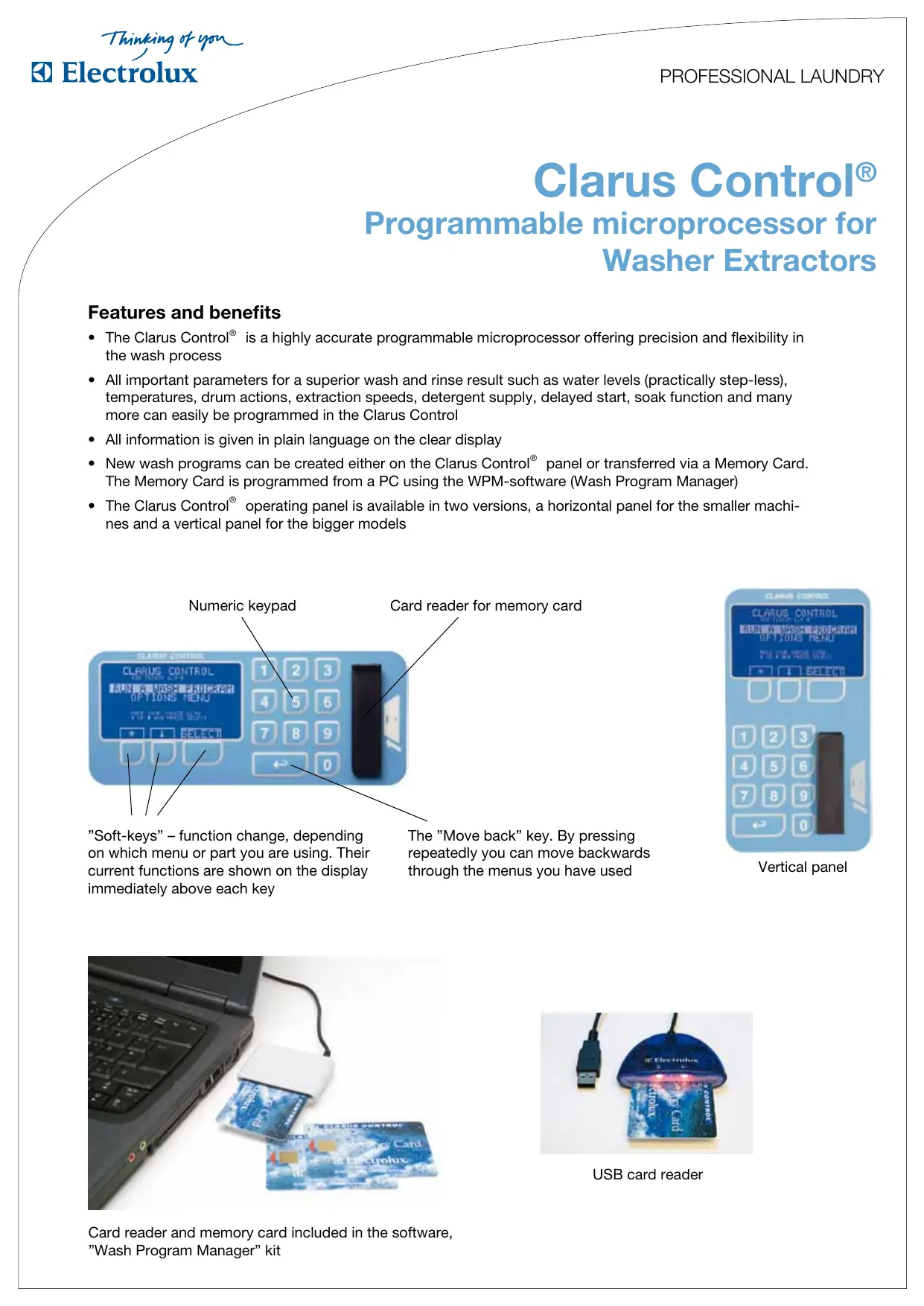

Clarus Control®

Programmable microprocessor for

Washer Extractors

Features and benefits

• The Clarus Control® is a highly accurate programmable microprocessor offering precision and flexibility in the wash process
• All important parameters for a superior wash and rinse result such as water levels (practically step-less), temperatures, drum actions, extraction speeds, detergent supply, delayed start, soak function and many more can easily be programmed in the Clarus Control
• All information is given in plain language on the clear display
• New wash programs can be created either on the Clarus Control® panel or transferred via a Memory Card. The Memory Card is programmed from a PC using the WPM-software (Wash Program Manager)
• The Clarus Control® operating panel is available in two versions, a horizontal panel for the smaller machines and a vertical panel for the bigger models

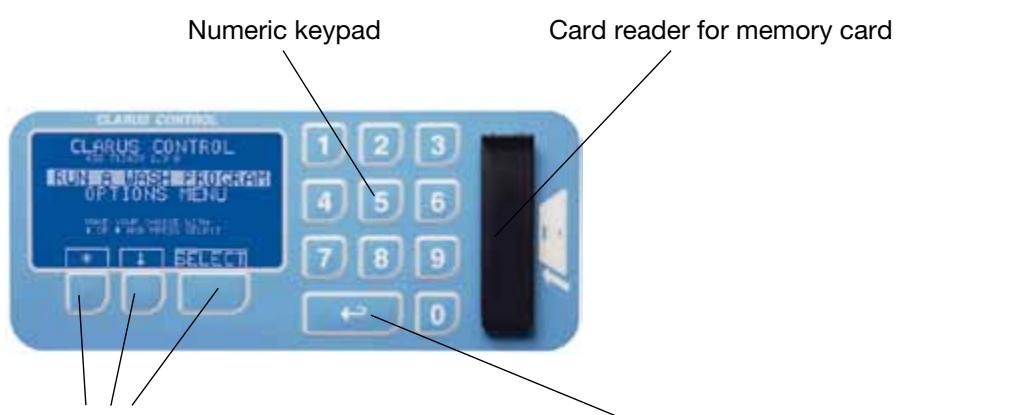

"Soft-keys" - function change, depending on which menu or part you are using. Their current functions are shown on the display immediately above each key
The "Move back" key. By pressing repeatedly you can move backwards through the menus you have used

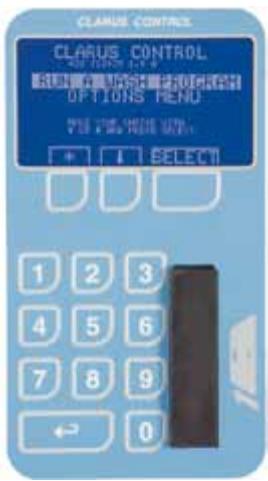

Vertical panel

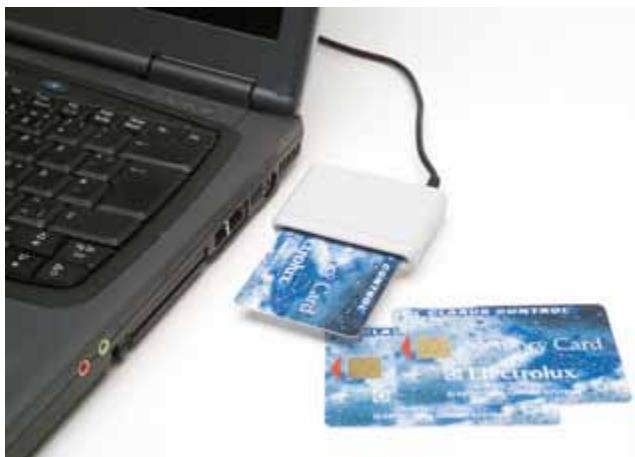

Card reader and memory card included in the software, "Wash Program Manager" kit

USB card reader

STANDARD FEATURES
User interface
Large graphic display - easy to readAll information in plain language - no codesLanguage free key board - numeric key pad 0-9, three "Soft keys" and "Move back" keyReader for memory card insertTemperature can be displayed in °C or °F	No of pixels	240 x 128●●●●
Operation features
Delayed start - time saving/increase the capacity in the laundryPaus - machine stops with water in the drum e.g. overnight soakRapid advance - in both directionsAlteration of the length of parameters during the program (wash, rinse drain etc.)Manual operations of water inlet, detergent supply and extraction speedSwitching to a different wash program at any stage during a wash	Max. delay hours	99●●●●●
Programming features
High program storage capacity, own programming (No 1-990)Factory set programs, cannot be erased but blocked for usage (No 991-999)Program library - run the program or modify to specific needsDetergent signals, level or time controlled (varies depending on machine configuration)Detergent signals, time controlled (varies depending on machine configuration)Precise programming of water levels in stepsSetable cool-down speed, temperature and drum action - on Polyester fabricsTemperature can be controlled in 1°C steps up to 98°CFree text editing - to identify a wash program made by yourself	Max. program No:sNo of programspowderliquid 1-250 secs0-255 steps°C per min.150 characters	1929●max. 5max. 13●●●●
Memory Card
Memory card storage capacityWash program storage capacity (depending on program size)Transfer of programs to and from machine memory (Clarus Control)Copy/erase wash programs from PC or machineLocked cards: cannot be copied or erased. Secure that wash process is not altered	Kb	810-15●●●●
Statistics
Wash program counter - keeps track of number of washes per programHour counter 1 - total number of hours since machine was installedHour counter 2 - total number of hours since last resetError log - error is displayed in plain language, for easier identification	non-resettablenon-resettableresettable5 last errors	●●●●●
Service
Service program - facilitates error detection and control of all machine functionsSetable maintenance intervals. Indication in the display when its time for service actions		●●
External communication connections
Certus Management Information System (CMIS)Connection to intelligent detergent system (DMIS)	RS232RS485 Simplex	11

• = standard feature

OPTIONS
Options for Clarus Control
Wash Program Manager 5.0 (software, card reader, 5 Memory Cards, user manual)	988 8022-67	o
Memory Card kit, 5 empty card for own programming	988 8022-40	o
Ready made memory card for Lagoon (wet-cleaning) (W4105H-W4300H)	Open card	8 programs
Ready made memory card approved by the WoolMark company	Locked card	11 programs
Ready made memory card for Fire Brigade (W4130N-W4250N)	Open card	9 programs
Reference washing machine FOM 71CLS, wash program card ISO6330:1984	Open/locked card	10 programs
Reference washing machine FOM 71CLS, wash program card ISO6330:2000	Open/locked card	10 programs
Reference washing machine FOM 71CLS, wash program card IEC 60456 Ed 4	Open/locked card	6 programs
Certus Management Information System (CMIS) software, PC-interface, user manual		o

o = optional feature
