C290R - Essoreuse industrielle ELECTROLUX LAUNDRY SYSTEMS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Essoreuse industrielle
Marque	ELECTROLUX LAUNDRY SYSTEMS
Modèle	C290R
Capacité nominale	18 kg (40 lb)
Volume du tambour	88 litres
Vitesse d'essorage (50 Hz)	1450 tr/min
Facteur G (50 Hz)	705
Niveau sonore	< 70 dB(A)
Poids net	171 kg
Dimensions (L x P x H)	770 x 910 x 1050 mm
Alimentation électrique	230 V triphasé 50 Hz (0,65 kW, 16 A) ou 400-415 V triphasé 50 Hz (0,65 kW, 16 A)
Matériau de la cuve et du tambour	Acier inoxydable
Construction	Suspension amortie pour faible niveau sonore
Dispositifs de sécurité	Verrouillage du couvercle et arrêt en cas d'ouverture, sécurité rotation tambour
Options	Monnayeur séparé, lecteur de carte à puce, connexion CP
Charge au sol maximale (50 Hz)	3,0 ± 0,6 kN
Certifications	ISO 9001, ISO 14001, IP X4
Entretien et nettoyage	Nettoyer régulièrement le filtre de la cuve et les joints de porte. Vérifier l'état des connexions électriques.
Pièces détachées et réparabilité	Pièces disponibles auprès du fabricant. Réparation par un technicien agréé.

FOIRE AUX QUESTIONS - C290R ELECTROLUX LAUNDRY SYSTEMS

Quelle est la capacité de l'essoreuse C290R ?

La capacité nominale est de 18 kg (40 lb) de linge sec.

Quelles sont les dimensions de l'appareil ?

Les dimensions sont : largeur 770 mm, profondeur 910 mm, hauteur 1050 mm.

Quel type d'alimentation électrique est nécessaire ?

L'appareil fonctionne en 230 V triphasé 50 Hz (0,65 kW, 16 A) ou 400-415 V triphasé 50 Hz (0,65 kW, 16 A).

Comment installer l'essoreuse C290R ?

Placez l'appareil sur un sol plat et résistant. Le raccordement électrique doit être effectué par un électricien qualifié conformément aux normes en vigueur.

Quels sont les dispositifs de sécurité ?

L'essoreuse est équipée d'un verrouillage de couvercle et d'un arrêt de rotation en cas d'ouverture pendant le fonctionnement.

Quel est le niveau sonore de l'appareil ?

Le niveau sonore est inférieur à 70 dB(A), grâce à la construction suspendue.

Quel entretien régulier est nécessaire ?

Nettoyez régulièrement le filtre de la cuve et les joints de porte. Vérifiez périodiquement l'état des connexions électriques.

Quelles options de paiement sont disponibles ?

Options : monnayeur séparé, lecteur de carte à puce ou connexion CP pour gestion centralisée.

Le tambour est-il amovible ?

Non, le modèle C290R possède un tambour fixe (version R) conçu pour une utilisation en laverie, bateau ou plate-forme pétrolière.

Où trouver des pièces de rechange ?

Les pièces détachées sont disponibles auprès du fabricant ou de ses revendeurs agréés. Faites appel à un technicien agréé pour les réparations.

MODE D'EMPLOI C290R ELECTROLUX LAUNDRY SYSTEMS

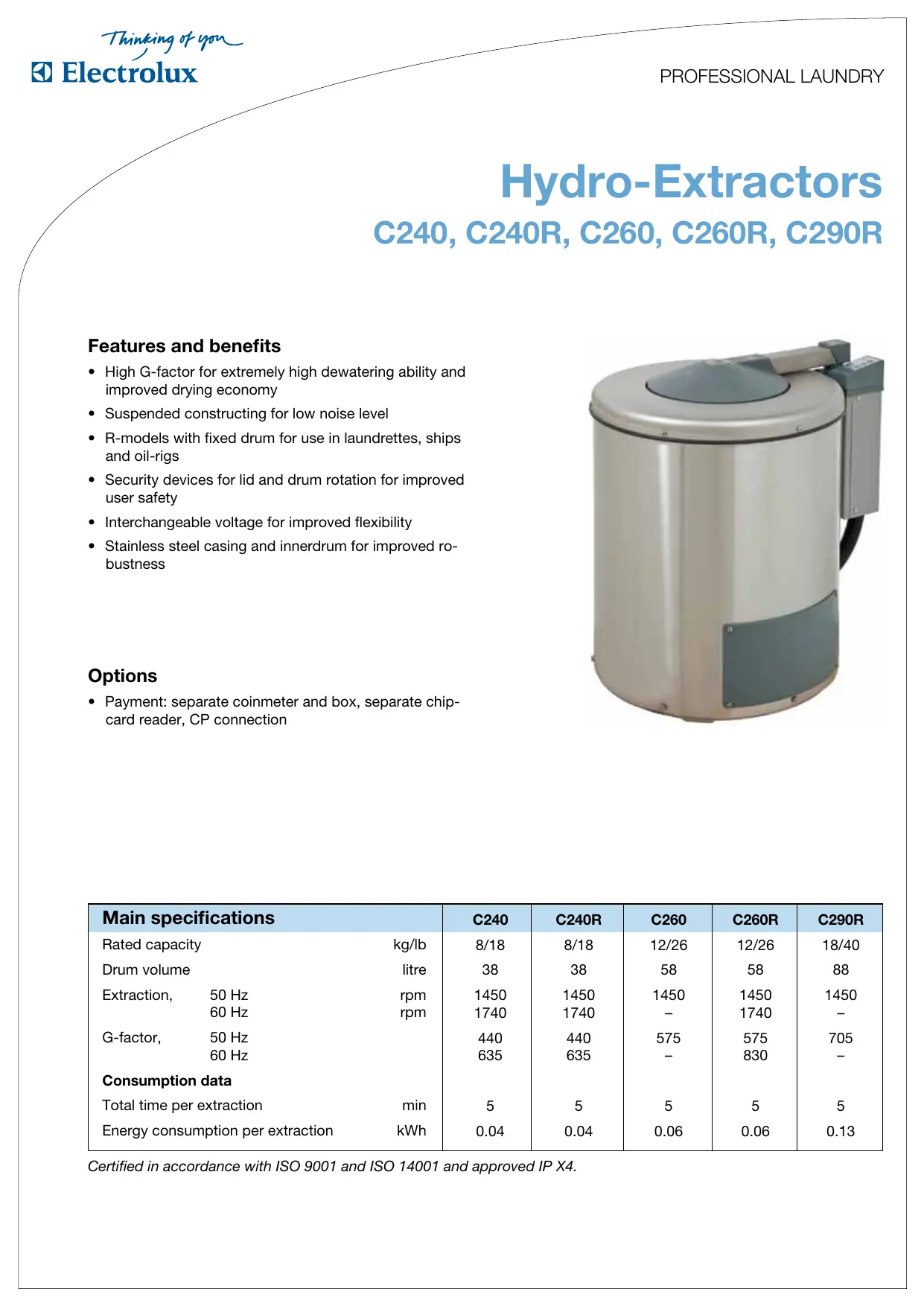

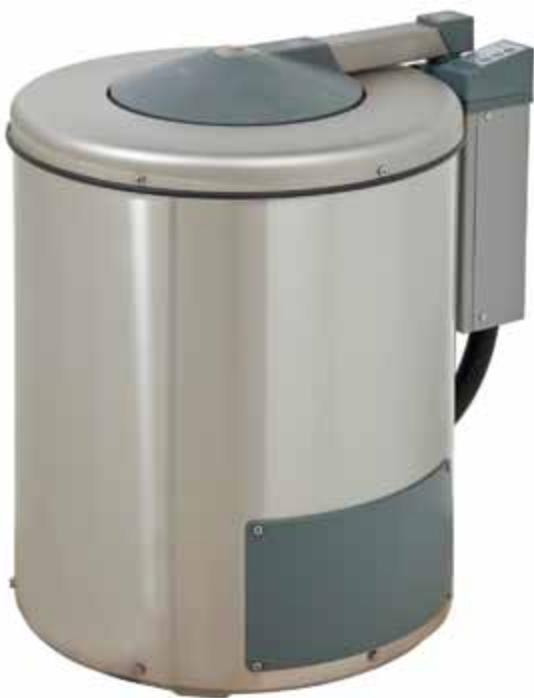

Hydro-Extractors

C240, C240R, C260, C260R, C290R

Features and benefits

• High G-factor for extremely high dewatering ability and improved drying economy
• Suspended constructing for low noise level
• R-models with fixed drum for use in laundrettes, ships and oil-rigs
• Security devices for lid and drum rotation for improved user safety
• Interchangeable voltage for improved flexibility
• Stainless steel casing and innerdrum for improved robustness

Options

• Payment: separate coinmeter and box, separate chipcard reader, CP connection

Main specifications		C240	C240R	C260	C260R	C290R
Rated capacity	kg/lb	8/18	8/18	12/26	12/26	18/40
Drum volume	litre	38	38	58	58	88
Extraction, 50 Hz	rpm	1450	1450	1450	1450	1450
60 Hz	rpm	1740	1740	-	1740	-
G-factor, 50 Hz		440	440	575	575	705
60 Hz		635	635	-	830	-
Consumption data
Total time per extraction	min	5	5	5	5	5
Energy consumption per extraction	kWh	0.04	0.04	0.06	0.06	0.13

Certified in accordance with ISO 9001 and ISO 14001 and approved IP X4.

Electrical connections		C240	C240R	C260	C260R	C290R
Voltage
Motor	230V 3AC 50 Hz kW(A)	0.33(10)	0.33(10)	0.33(10)	0.55(10)	0.65(16)
	208-240V 3AC 60 Hz kW(A)	0.33(10)	0.33(10)	N/A	0.55(10)	N/A
	400-415V 3N AC 50 Hz kW(A)	0.33(10)	0.33(10)	0.33(10)	0.55(10)	0.65(16)
	440V 3AC 60 Hz kW(A)	0.33(10)	0.33(10)	N/A	0.55(10)	N/A
Floor requirements
Frequency of the dynamic force Hz		25	25	25	25	25
Max floor load at extraction at 50 Hz kN		1.0±0.10	1.0±0.25	1.4±0.15	1.9±0.4	3.0±0.6
Sound level
Airborne sound level dB(A)		<70	<70	<70	<70	<70
Shipping data
Shipping volume	net, kg	67	91	98	126	171
	crated, kg	74	101	109	140	190
	boxed, kg	112	130	166	220	265
	crated, m³	0.5	1.47	0.73	0.8	1.2
	boxed, m³	0.79	1.47	0.88	0.88	1.38
Dimensions in mm
A Width		515	515	640	640	770
B Depth		660	660	785	785	910
C Height		850	910	870	980	1050
D		780	840	800	910	990
E		340	400	360	480	550
F		320	390	330	420	470
G		250	250	250	250	250
H		500	500	500	500	500
1 Control panel
2 Electrical connection
3 Drain ø75
4 Drum opening ø220 (C240/R),ø300 (C260/R),ø355 (C290/R)

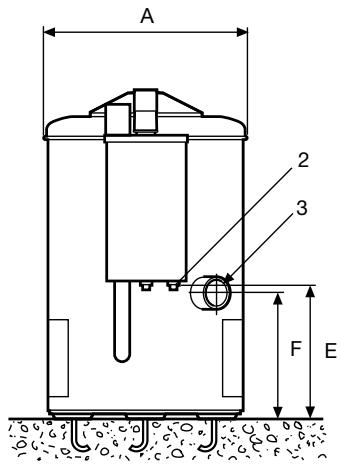

Rear side

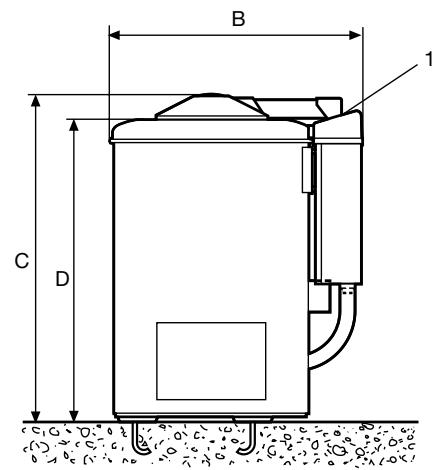

Right side

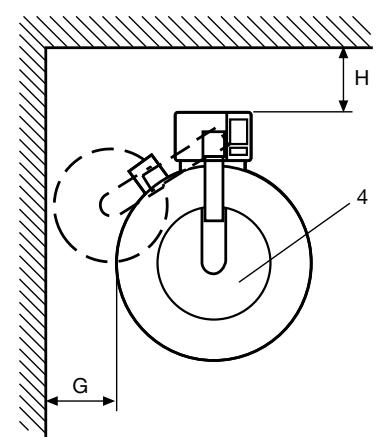

Top view
