C260R - Essoreuse industrielle ELECTROLUX LAUNDRY SYSTEMS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Essoreuse industrielle
Marque	Electrolux Laundry Systems
Modèle	C260R
Capacité nominale	12 kg
Volume du tambour	58 litres
Vitesse d'extraction (50 Hz)	1450 tr/min
Vitesse d'extraction (60 Hz)	1740 tr/min
Facteur G (50 Hz)	575
Facteur G (60 Hz)	830
Temps d'extraction	5 minutes
Consommation énergétique par extraction	0,06 kWh
Alimentation électrique	230 V 3~ 50 Hz / 208-240 V 3~ 60 Hz / 400-415 V 3N~ 50 Hz / 440 V 3~ 60 Hz
Puissance moteur	0,55 kW
Dimensions (L x P x H)	640 x 785 x 980 mm
Poids net	126 kg
Niveau sonore	< 70 dB(A)
Sécurité	Dispositifs de sécurité pour le couvercle et la rotation du tambour
Construction	Cuve en acier inoxydable et tambour intérieur
Certification	ISO 9001, ISO 14001, IP X4
Options de paiement	Monnayeur, lecteur carte à puce, connexion CP
Diamètre d'ouverture du tambour	300 mm
Tuyau de vidange	Ø 75 mm
Entretien	Nettoyage régulier extérieur et vérification des joints ; graissage des roulements par un professionnel
Pièces détachées	Disponibles auprès du service client Electrolux
Réparabilité	Appareil réparable par un technicien agréé

FOIRE AUX QUESTIONS - C260R ELECTROLUX LAUNDRY SYSTEMS

Quelle est la capacité maximale de l'essoreuse ?

La capacité nominale est de 12 kg (26 lb) de linge sec.

Quelles tensions électriques sont acceptées ?

L'appareil accepte plusieurs tensions : 230 V triphasé 50 Hz, 208-240 V triphasé 60 Hz, 400-415 V triphasé 50 Hz et 440 V triphasé 60 Hz, selon la configuration.

Quelle est la vitesse d'essorage maximale ?

La vitesse d'extraction est de 1450 tr/min à 50 Hz et 1740 tr/min à 60 Hz.

L'essoreuse est-elle adaptée à un usage en laverie ?

Oui, le modèle C260R est spécialement conçu pour les laveries, navires et plates-formes pétrolières avec un tambour fixe.

Quels sont les dispositifs de sécurité ?

L'essoreuse est équipée de dispositifs de sécurité pour le couvercle et la rotation du tambour, assurant une protection optimale de l'utilisateur.

Comment entretenir l'appareil ?

Un nettoyage régulier de l'extérieur et des joints est recommandé. Le graissage des roulements doit être effectué par un professionnel qualifié.

Quelles sont les dimensions et le poids ?

Les dimensions sont de 640 x 785 x 980 mm (L x P x H) et le poids net est de 126 kg.

Le tambour est-il fixe ou amovible ?

Sur le modèle C260R, le tambour est fixe, ce qui le rend adapté aux applications nécessitant une stabilité accrue.

Quels accessoires de paiement sont disponibles ?

L'appareil est compatible avec des monnayeurs, des lecteurs de carte à puce et une connexion CP en option.

Où trouver les pièces détachées ?

Les pièces détachées sont disponibles auprès du service client Electrolux ou de ses revendeurs agréés.

MODE D'EMPLOI C260R ELECTROLUX LAUNDRY SYSTEMS

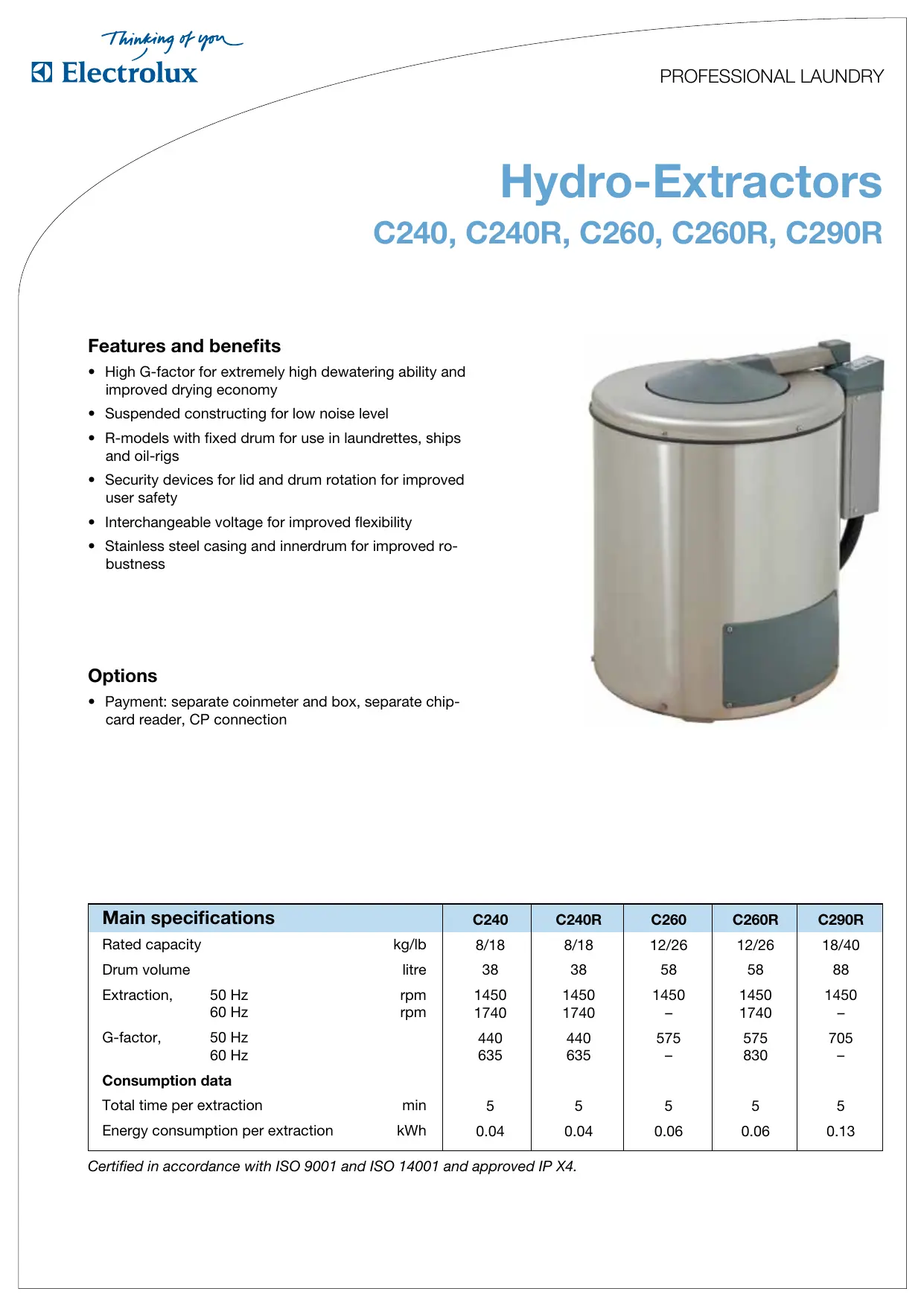

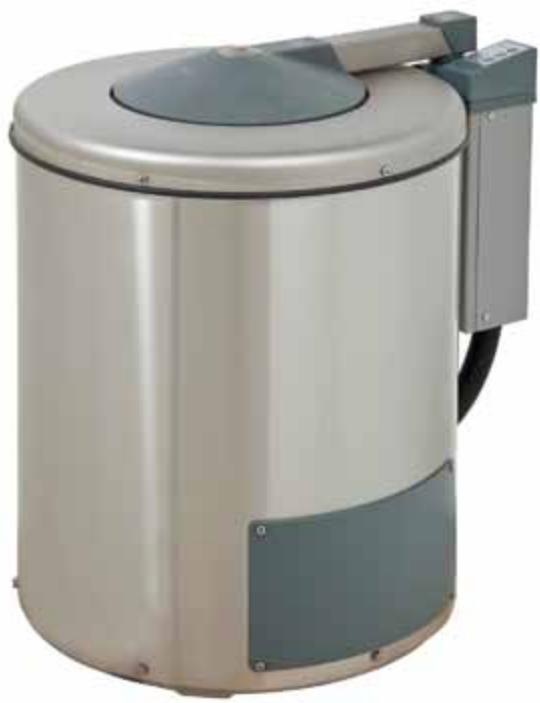

Hydro-Extractors

C240, C240R, C260, C260R, C290R

Features and benefits

• High G-factor for extremely high dewatering ability and improved drying economy
• Suspended constructing for low noise level
• R-models with fixed drum for use in laundrettes, ships and oil-rigs
• Security devices for lid and drum rotation for improved user safety
• Interchangeable voltage for improved flexibility
• Stainless steel casing and innerdrum for improved robustness

Options

• Payment: separate coinmeter and box, separate chipcard reader, CP connection

Main specifications		C240	C240R	C260	C260R	C290R
Rated capacity	kg/lb	8/18	8/18	12/26	12/26	18/40
Drum volume	litre	38	38	58	58	88
Extraction, 50 Hz	rpm	1450	1450	1450	1450	1450
60 Hz	rpm	1740	1740	-	1740	-
G-factor, 50 Hz		440	440	575	575	705
60 Hz		635	635	-	830	-
Consumption data
Total time per extraction	min	5	5	5	5	5
Energy consumption per extraction	kWh	0.04	0.04	0.06	0.06	0.13

Certified in accordance with ISO 9001 and ISO 14001 and approved IP X4.

Electrical connections		C240	C240R	C260	C260R	C290R
Voltage
Motor	230V 3AC 50 Hz kW(A)	0.33(10)	0.33(10)	0.33(10)	0.55(10)	0.65(16)
	208-240V 3AC 60 Hz kW(A)	0.33(10)	0.33(10)	N/A	0.55(10)	N/A
	400-415V 3N AC 50 Hz kW(A)	0.33(10)	0.33(10)	0.33(10)	0.55(10)	0.65(16)
	440V 3AC 60 Hz kW(A)	0.33(10)	0.33(10)	N/A	0.55(10)	N/A
Floor requirements
Frequency of the dynamic force Hz		25	25	25	25	25
Max floor load at extraction at 50 Hz kN		1.0±0.10	1.0±0.25	1.4±0.15	1.9±0.4	3.0±0.6
Sound level
Airborne sound level dB(A)		<70	<70	<70	<70	<70
Shipping data
Shipping volume	net, kg	67	91	98	126	171
	crated, kg	74	101	109	140	190
	boxed, kg	112	130	166	220	265
	crated, m³	0.5	1.47	0.73	0.8	1.2
	boxed, m³	0.79	1.47	0.88	0.88	1.38
Dimensions in mm
A Width		515	515	640	640	770
B Depth		660	660	785	785	910
C Height		850	910	870	980	1050
D		780	840	800	910	990
E		340	400	360	480	550
F		320	390	330	420	470
G		250	250	250	250	250
H		500	500	500	500	500
1 Control panel
2 Electrical connection
3 Drainø75
4 Drum openingø220 (C240/R),ø300 (C260/R),ø355 (C290/R)

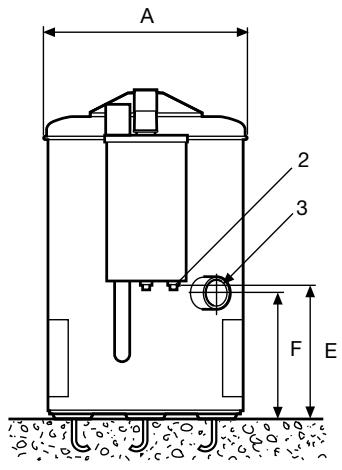

Rear side

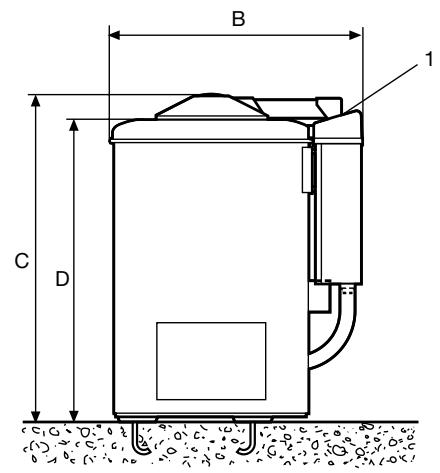

Right side

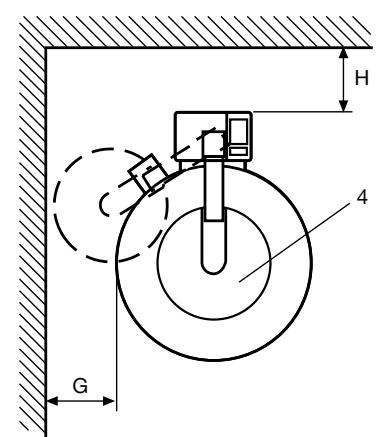

Top view
