MODE D'EMPLOI FINALISER 96K TC ELECTRONIC

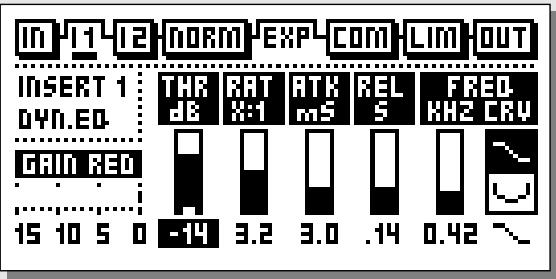

Correcteur dynamique 19
Correcteur 20
Insertion externe 20
Codeur/decodeur M/S 21
Image stéreo par bande 21
Normaliseur. 22
Expanseur 24
Compresseur. 26
Limeur 30
Sortie. 32
Niveau 32
Dither. 32
Fade 33
Outils

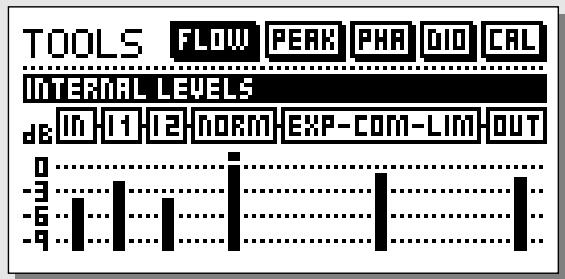

Fenetre Flow 34

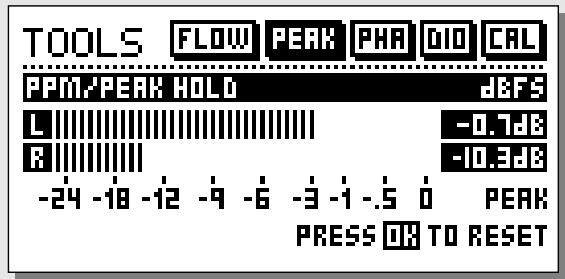

Fenetre Peak-Hold 34

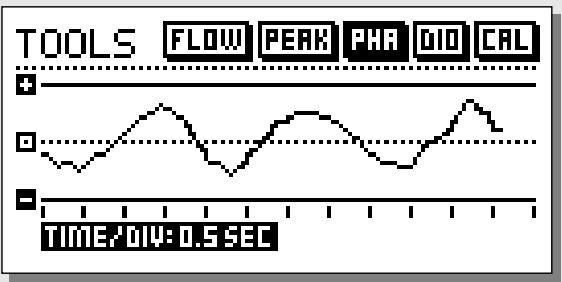

Fenetre Phase 35

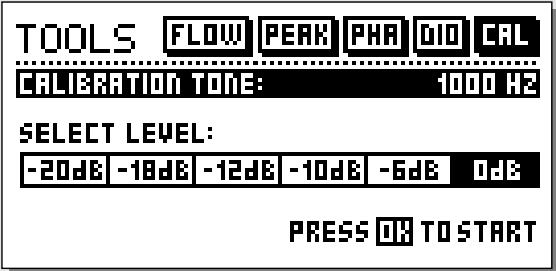

Frequence de test 35

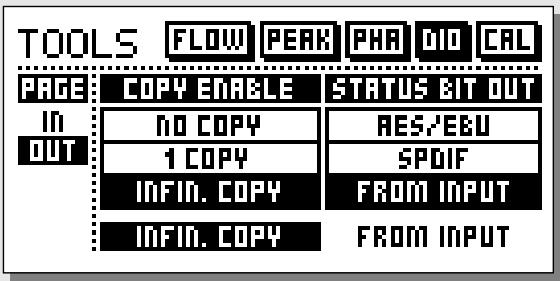

E/Snumériques 36
Aide contextuelle Wizard 38
Fenetre Compare. 39
Fenetre Utility 40

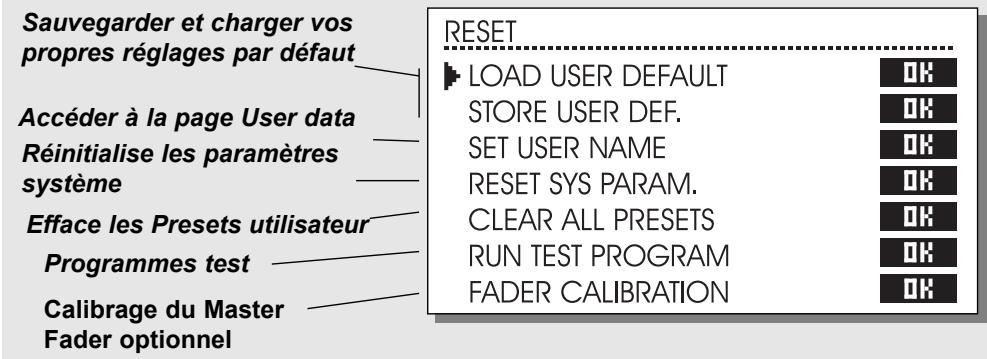

Page Reset 42
Caracteristiques techniques - PLUS.. 43
Caracteristiques techniques - 96 . . . 44
Tableau d'implementation MIDI 45
Contrôleurs MIDI SysEx. 46
Auto test 47
ANNEXES
Glossaire 48
Aide. 49
Dépannage 51

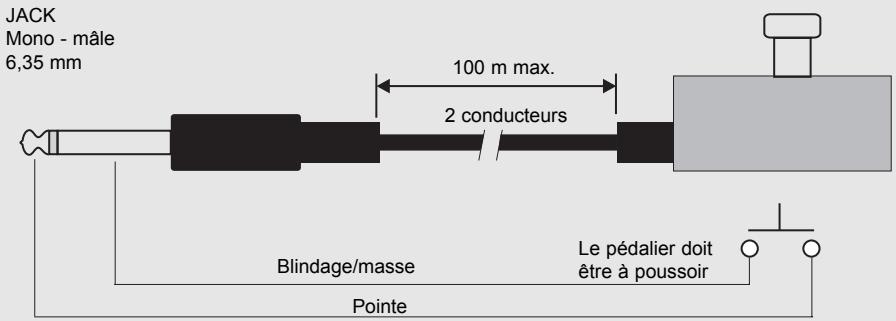

Brochage 52
Note 54
Listedes Presets. 55

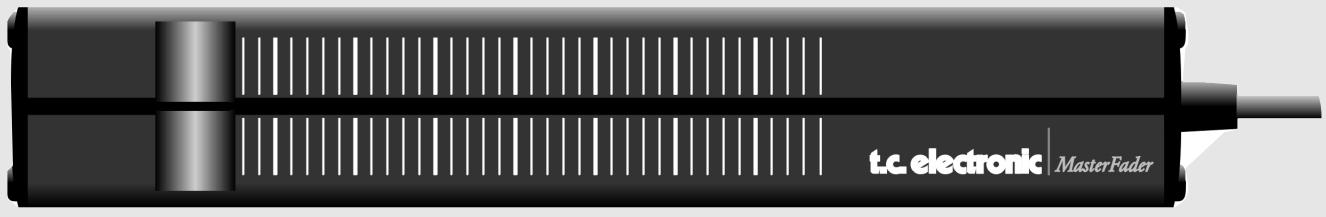

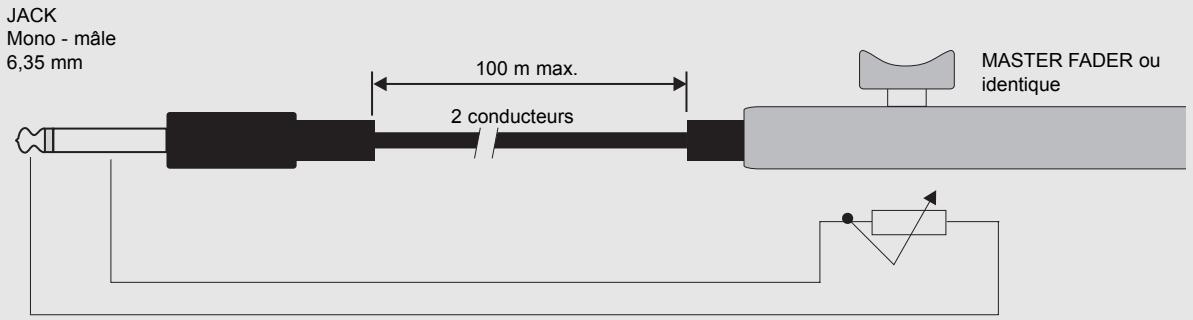

Master Fader optionnel 56
Merci d'avoir choisi le Finalizer PLUS/96.
Nous espérons que vous aurez autant de plaisir à l'utiliser que nous en avons eu à le creator.
Le Finalizer PLUS/96 est le fruit de recherches intenses, de l'expérience et de la créativité du groupe d'ingenieurs de TC. Le Finalizer PLUS/96 vous offre tous les outils nécessaires vous permettant d'optimiser votre mixage. Grace à son traitement multibandue puissant, vous pouvez régler les derniers détails de votre mixage et augmenter la puissance et le niveau du signal afin d'obtenir un son plus puissant et plus dense.
Note : Pour faciliter la lecture de ce manuel, le Finalizer PLUS/96 est appelé “Finalizer”.
Voussoupiezeffectuer une mise a jour du FinalizerPLUSversleFinalizer96.
Contactez votre revendeur pour obtenir de plus amples informations relatives à la procédure et aux frais de mise à

Fonctions principales :
Compresseur, limiter, expanseur 3 bandes
Vous permet d'optimiser la dynamique de votre mixage sur chaque des trois bandes.
Correcteur paramétrique 5 bandes
Permet de corriger globalement le signal.
Correcteur dynamique/Desesseur
Contrôle une fréquence spécifique afin de supprimer les sibilantes indésirables.

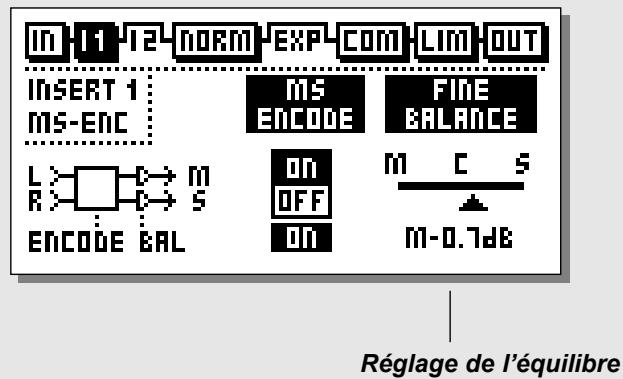

Codeur/déccodeur MS
Convertit un signal centre/côté en un signal gauche/droit et inversement.

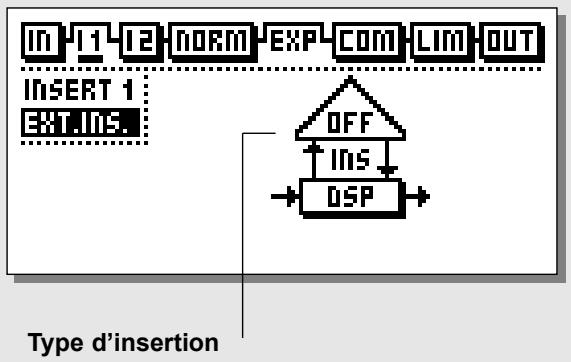

Insertion externe
Vous permet d'insérer un apparéil externe (par exemple, votre correcteur à lampe favorsi).
Normalisér avec écrêtage doux
Optimise le gain avant l'action du compresseur. Evite le passage de créées non-traitées.
Convertisseur de fréq. d'échantillon. en temps réel
Modifie la fréquence d'échantillonnage du signal numérique en entrée lors du Mastering.
Convertisseurs A/N et N/A 24 bits de haute qualité
Assure une conversion analogue/numérique optimale.
E/S numériques : AES/EBU, S/PDIF, Tos-link et ADAT
Permet de connecter l'appareil avec un apparéil numérique.

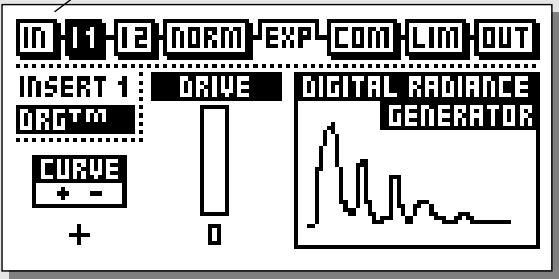

Effet Digital Radiance Generator
Ajoute au signal la chaleur des proceseurs analogiques en générant une distorsion harmonique de second ordre.
Elargissement de l'image stéreo
Elargit/retrecit le champ stéreo du signal en trois bandes de fréquence régables séparées (Finalizer 96 uniquement).
96 kHz
Gráce au processeur 100MHz , vous pouvez Traitser le signal avec une fréquence de 96kHz , vous permettant d'obtenir une bande passante maximum de 48kHz (Finalizer 96 uniquement).
Vu-metre Output PPM
Affichehaute résolution
LED SOFTCLIP
Indique que I'ecretagedoux est activé

t.c. electronic
Finalizer 93K
STUDIO MASTERING PROCESSOR
OVERLOAD
□48000Hz
44100Hz
32000Hz
MIDI IN
□CARD
WORKING
□ EDITED
OUTPUT

Normalizer LIM
EX
P d
GAIN REDUCTION
LIM
INPUT

R□□□□□□□□□□
MI□
□□
□□□□□□□
R□□□□□□□□□□
10
□□
□□□□□
Touche POWER & cartememoire
Touche Power
Une légere pression suffit àmettre l'appareil sous tension. Pour le placer hors tension, maintenez la touche POWER enfoncée pendant 3 secondes jusqu'à ce que l'affichage indique "Finalizer".
Carte mémoire PC-CARD
Permet de copier des Presets de/vers une carte mémoire standard.
Types de cartes
PC-Card (ex PCMCIA) S-RAM Type 1 avec un minimum de 64 Ko et un maximum de 2 Mo de mémoire.
Témoins
Overload
Indique une surcharge interne. Dans le menu Tool/Flow, vous pouvez visualiser l'endetroit où se produit la surcharge.
Sample Rate
48000Hz
44 100 Hz
32000Hz
En l'absence d'une fréquence d'horloge valide, les trois Leds clignotent.
MIDI In
Led de réception MIDI.
Card
Indique si les données sont transmises de/vers la carte.
Working
Calculs en cours.
Edited
Indique l'edition d'un Preset.
Plage: -60 dBFS à 0 dBFS.
Témoins EXP
Indique que l'expanseur est activé.
Leds GAIN REDUCTION
Indiquen le niveau de la réduction de gain appliquée par le compresseur.
Leds LIMIT
Indique que le limiteur est actif.
Mollete ADJUST
Règles valeurs de paramètre et déterminé les nombres de Presets.
Vouspermetd'editorentièrementle trajet du signal,de l'entréea la sortie.
Appuyez sur cette touche pour acceder aux outils suivants :
Fenêtres Flow, Peak, Phase correlation, DIO (E/S numériques) et Calibration.
WIZARD

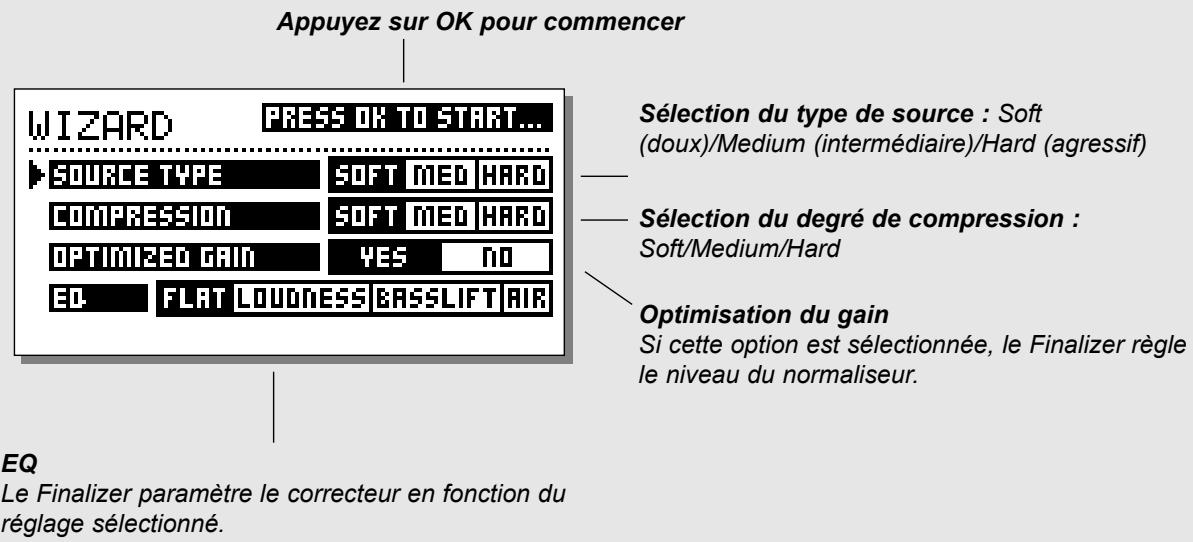

Utilisez l'aide contextuelle Wizard pour obtenir rapidement des réglages opti-mums en fonction du signal.
UTILITY
Fonctions MIDI, Security, Memory et beaucoup plus.
SECTION PROGRAM
RECALL
Permet de charger les Presets.
STORE
Permet de sauvegarder et nommer les Presets.
COMPARE
Permet de comparer le signal avec le signal initial et le signal bypassé.
BYPASS
Bypass le traitement du signal.

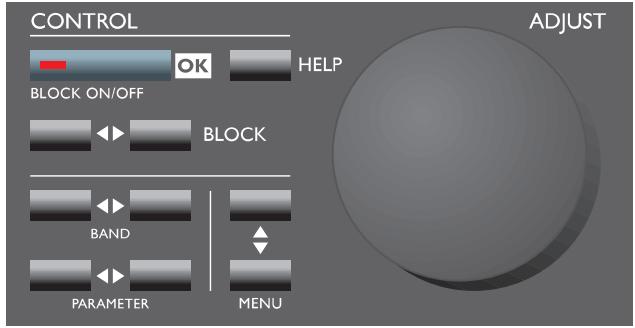

SECTION CONTROL
OK
Confirme les opérations et active/désactive les blocs.
HELP
Permet d'obtenirde l'aide sur l'affchage selectionné.
BLOCK<>
Selectionne le bloc à éoperator dans la page principale.
Permet une sélection verticale des menus.
PARAMETER < >
Permet de déplacer horizontally le curseur pour sélectionner le paramètre à modifier.
BAND<>
Permet deCHOISIR entre les trois bandes des pages Com/Lim/Exp.
Selectionne la bande à modifier dans le bloc EQ.

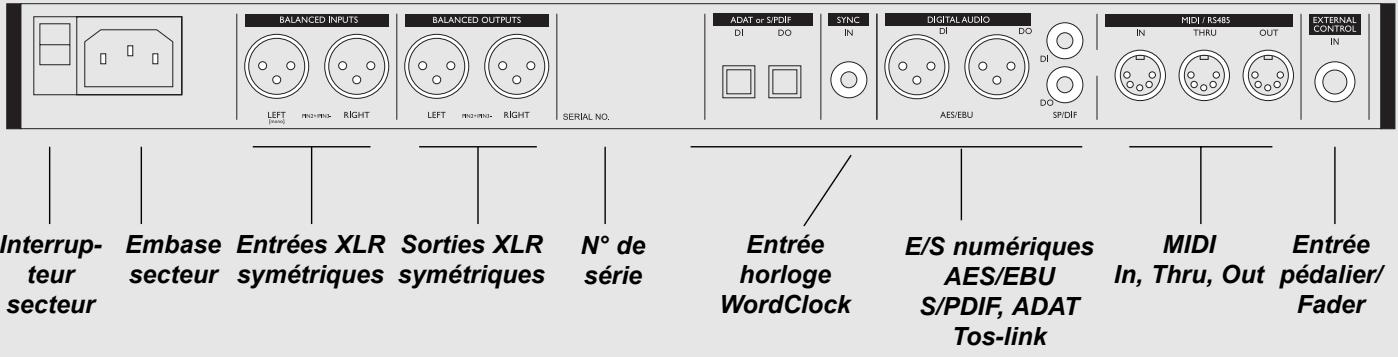

FACE ARRIERE

Entrée horloge WordClock
Cette entrée WordClock offre les fonctions suivantes :
- Référence externe pour conversion A/N ou N/A
- Référence externe pour conversion de fréquence d'échantillonnage
- Référence externe pour entrées numériques
L'impédance d'entrée est de 75 Ohms. Un connecteur de conversion BNC/RCA est inclu dans le Finalizer, ce qui permet de le connecter à un apparéil équipé de connecteurs BNC Word Clock.
Si vous connectez le Finalizer à un apparéil asymétrique, vous doivent restorer les broches 1 et 3 à l'autre extrémité du Finalizer.
Reportez-vous à la page 52 pour obtenir de plus amples informations sur le brochage des différents types de câbles.

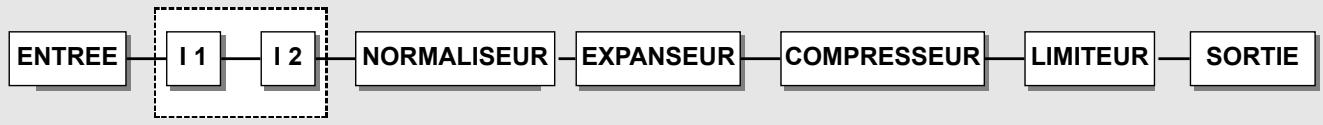

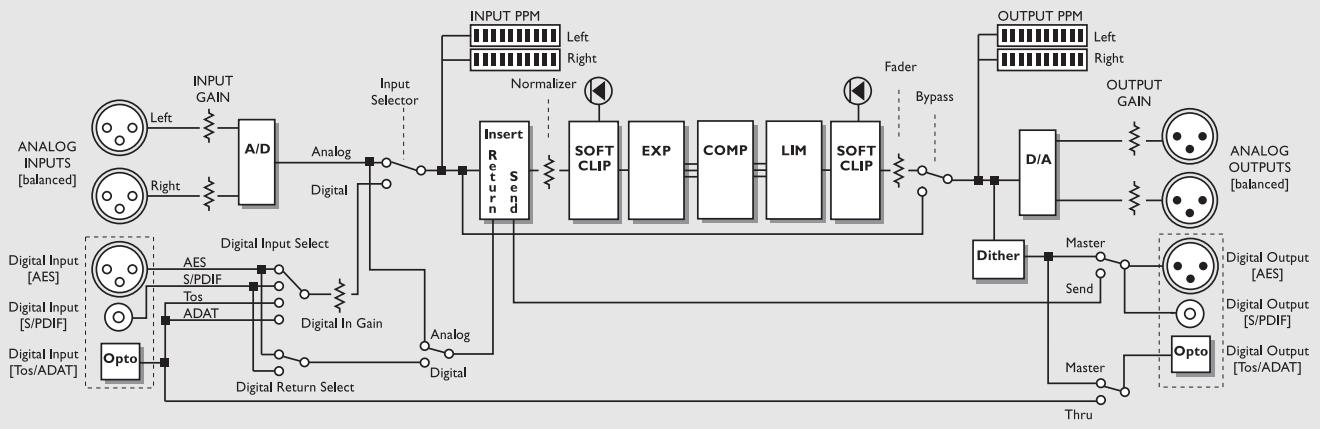

Notes relatives à la synoptique :
Etant donné que le Finalizer utilise des convertisseurs A/N et N/A 24 bits, le Dithering est disponible uniquement sur les sorties numériques.
Configuration du Finalizer
Le Finalizer est concu pour optimiser le niveau du signal et augmenter l'énergie et la clarté du mixage.
Grace au compresseur, limiteur et expanseur trois bandes, la section du traitement de la dynamique est polyvalente et permet de conserver la qualite initiale du signal. La section du traitement de la dynamique, associée au normaliser et au correcteur cinq bandes fait du Finalizer un outil puissant, idéal pour apporter la touche finale à votre mixage.
Le Finalizer peut être utilisé avec différentes applications. Nous vous proposons donc diverses configurations :

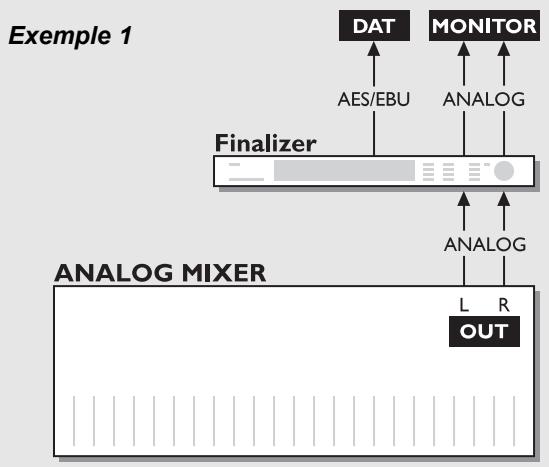

Configuration avec une console de mixage analogue et un enregistrur numérique.
- Connectez la sortie analogue de la console à l'entrée analogue du Finalizer.
- Connectez la sortie numérique du Finalizer à l'entrée de l'enregistreur numérique.
- Connectez la sortie analogue du Finalizer au système d'écoute.

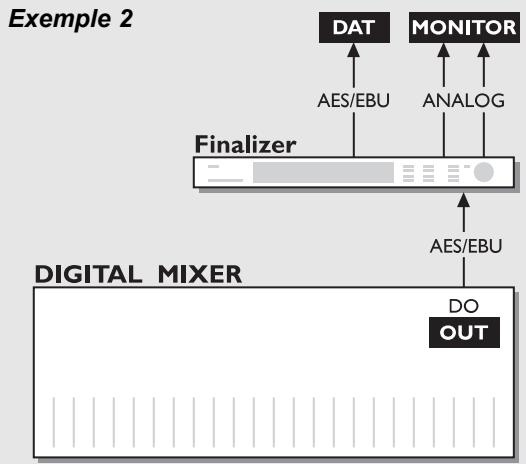

Configuration avec une console de mixage numérique et un enregistrur numérique
- Connectez la sortie numérique de la console à l'entrée numérique du Finalizer.
- Connectez la sortie numérique du Finalizer à l'entrée de l'enre gistreur numérique.
- Connectez la sortie analogue du Finalizer au système d'écoute.

Example 3

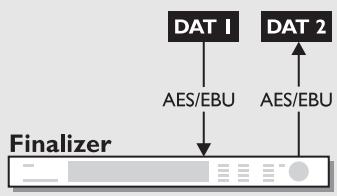

Mastering de DAT vers DAT
- Connectez la sortie numérique du DAT ^ 1 à l'entrée numérique du Finalizer.
- Connectez la sortie numérique du Finalizer à l'entrée numérique du DAT ^2 .

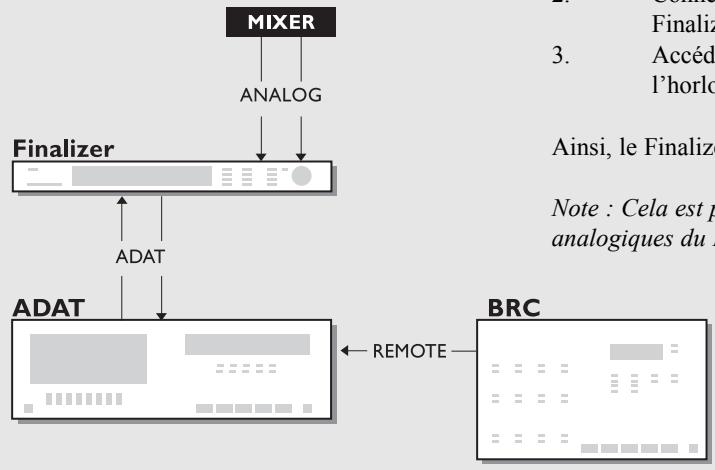

Example 4
Utilisation du Finalizer avec un ADAT et une BRC
- Connectez la sortie optique du Finalizer à l'entrée optique de l'ADAT.
- Connectez la sortie optique de l'ADAT à l'entrée optique du Finalizer.
- Accédez à la section In du Finalizer (page principale) et réglez l'horloge sur "ADAT".
Ainsi, le Finalizer est synchronisé sur l'horloge de l'ADAT.
Note : Cela est possible uniquement lorsque vous utilisez les entrées analogiques du Finalizer.
FENETRE RECALL

Chargement d'un Preset
Appuyez sur la touche RECALL de la section Program et faites défilier les Presets à l'aide de la molette ADJUST. Appuyez sur OK pour charger le Preset souhaité.
VoussoupiezresearcherunautrePresetavantdelecharger.Cette fonction s'appelletarepasélection.Laprésélectionpeutse'effectuer jusqu'àce queyou appuyiez sur OK.LatoucheOKclignote alors.Celaindiquequelerepletsetepfichene n'estpasencorecharge (actif).

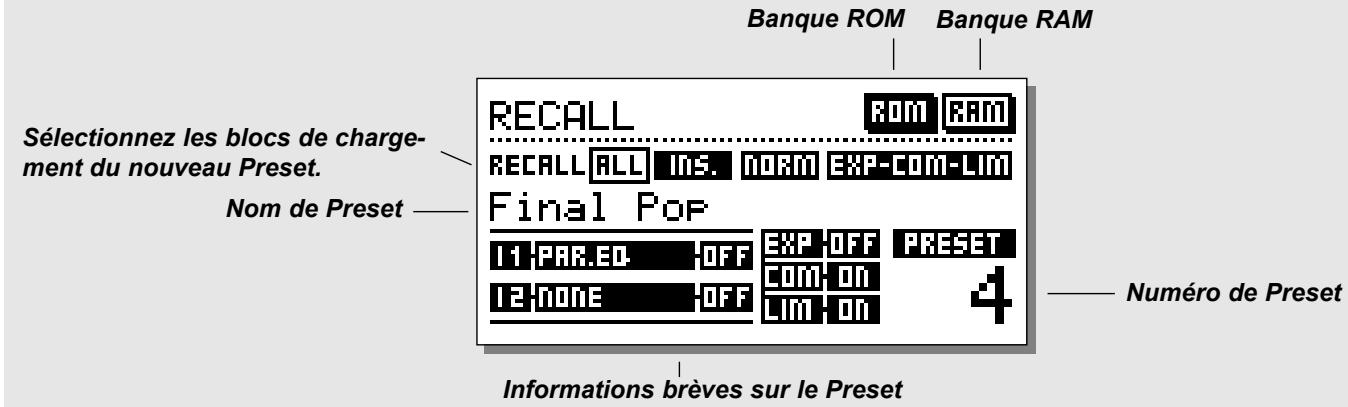

Fenêtre Recall
Dans la fenêtre Recall, la section des informations se situe au bas de l'écran. Cette section vous permet de visualiser les blocs actifs dans le Preset en cours. Vous visualisez la banque préseLECTIONnée dans le coin supérieur droit de l'écran.
Fonction Partial Recall
Vous pouvez également charger des sections séparées d'un Preset. Ceci est très utile lorsque vous souhaitez associier les réglages du normalisateur d'un Preset et les réglages du correcteur d'un autre Preset.
Exercice 1:
Scenario : Vous préférez le Preset n^3 mais souhaitez utiliser le normalisér du Preset ROM n^6 .
- Sélectionnéz le Preset ROM n^3 .
- "All " est en surbrillance dans la fenêtre Recall.
- Utilisez les touches PARAMETER pour sélectionner le bloc du normaliseur.
- Utilisez la molette ADJUST pour sélectionner le Preset ROM n^6 et appuyez sur OK.
Le Normalizer du Preset ^6 est charge dans le Preset ^3 .
Presets usine/utilisateur
Presets usine Presets utilisateur
28/30 PRE-SETS ROM
128 PRESETS RAM
Banques de Presets
Le Finalizer comprend deux banques de Presets différentes. Une banque RAM et une banque ROM.
Finalizer PLUS :
La banque ROM contient 28 Presets.
La banque RAM peut containir jusqu'à 128 Presets.
Finalizer 96 :
La banque ROM contient 30 Presets
La banque RAM peut containir jusqu'à 128 Presets.
La banque RAM est située après la banque ROM. Vous doivent donc faire défiler les Presets ROM pour acceder à la mémoire RAM.

Pour acceder rapidement aux banques RAM/ROM, utilisez les touches BLOCK pour passer d'une banque à l'autre.
Note : Lors de la préselection de la banque RAM, vous ne pouvez pas visualiser les emplacements vides de la mémoire RAM.

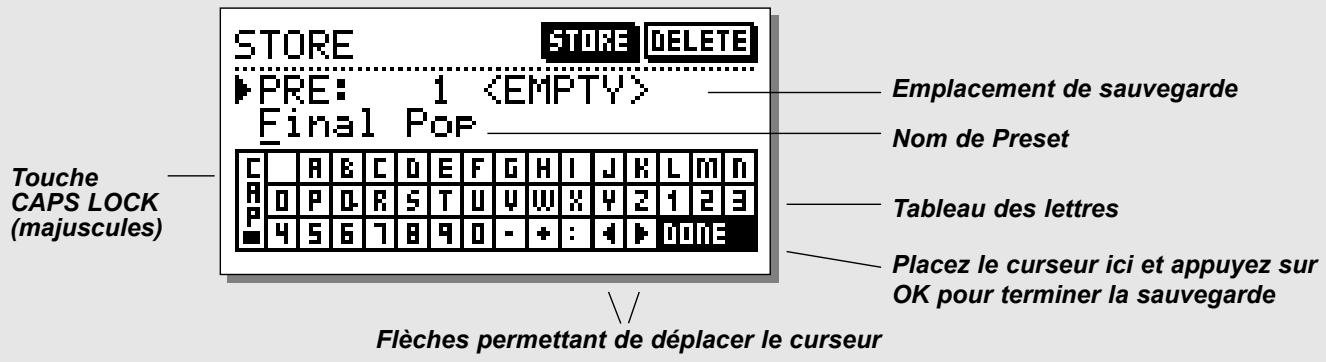

Sauvegarde d'un Preset utiliser et gestion des noms de Presets
Sauvegarde d'un Preset sous le même nom :
- Appuyez sur la touche STORE
- Sélectionnez un emplacement pour le nouveau Preset avec la molette ADJUST
(vous pouvez sauegarder vous Preset uniquement dans la banque RAM. Le Finalizer la selectionne automatiquement)
- Appuyez sur OK pour sauvegarder le Preset sous le même nom dans l'emplacement sélectionné
Sauvegarde d'un Preset sous un nom différent :
- Placez le curseur sur la ligne du nouveau nom en utilisant les touches MENU

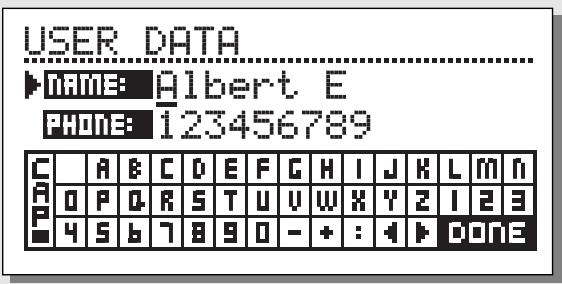

- Saisissez le nouveau nom du Preset (Utilisez la molette ADJUST pour selectionner les lettres et confirmez chaque lettre avec la touche OK. Vous pouvez également déplacer le curseur à l'aide des touches PARAMETER)
- Sélectionnez DONE dans le tableau des lettres et appuyez sur OK pour sauvegarder le Preset sous un autre nom.

Sauvegarde des paramètres
Paramètres globaux
Les paramètres globaux (ou paramètres systèmes) ne sont pas affectés par les chargements de Presets. Les paramètres sont les suivants :
- Blocs entre/sortie de la page principale (excepté Lo-cut): Formats, niveaux E/S, Insert Enable et Dither.
- Paramètres de la fenêtre Utility.
- Paramètres de la page Outils sortie numérique.
Pour réinitialiser les paramètres globaux, reportez-vous à la page 42 de ce manuel et suivez les instructions.
Paramètres des Presets
Les paramètres des Presets peuvent être modifiés avec chaque Preset et lorsque l'aide contextuelle Wizard est sélectionnée. Ils sont modifiés dans de nombreux blocs de la page principale (excepté les blocs In et Out). Toutefois, la fonction Lo-cut du bloc In fait partie d'un Preset.
Note : La gestion de l'insertion exter s'effectue dans les Presets. L'activation de l'insertion exter se fait dans les paramétres globaux.
Lorsque vous utilisez une insertion analogue, les niveaux E / S sont sauvégardés dans le Preset.
Utilisation d'une carte mémoire :
Insérez la carte. Le Finalizer détecte automatiquement cette carte et les fenêtres Store et Recall prènnet en compte la carte mémoire. Le Finalizer utilise alors la carte mémoire comme banque RAM. Le Finalizer returne à la banque RAM interne si vous retirez la carte mémoire.
Si le format de la carte mémoire est incorrect, le Finalizer le détecte immédiatement. La carte est formatée automatiquement lors de la première sauvégarde ou suppression des données de la carte.
Note: Cette action détruit toutes les données de la carte.
Types de cartes
Cartes PC-Card de type 1 S-RAM avec un minimum de 64 ko et un maximum de 2 Mo de mémoire.

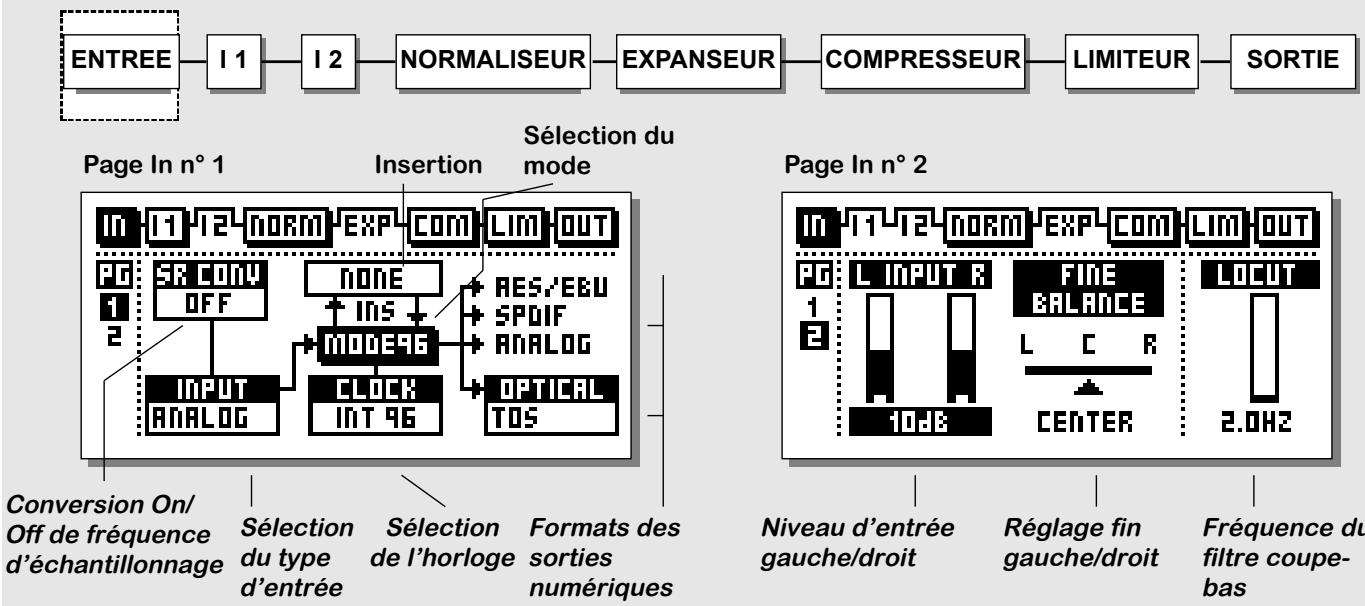

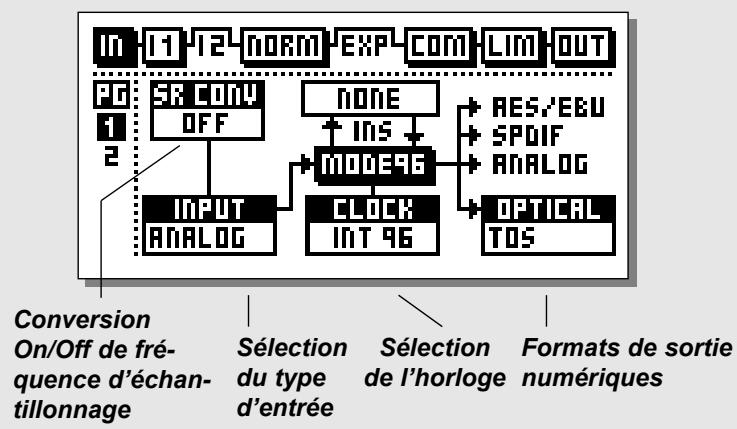

PAGE PRINCIPALE Entre

Selectionnez la section In de la page principale à l'aide des touches BLOCK.
Le niveau global doit être régle de façon à optimiser les performances du convertisseur A/N 24 bits du Finalizer.
Le bloc In est divisé en deux pages auxquelles vous accédez à l'aide des touches MENU. EnChoosing Input dans la page 1, vous activez/désactivez d'autres paramètres tels que External Insert et Sample Rate Conversion. Ce besoin corresponddoncà l'étape n^1
Notez que le "MODE 48/96" du DSP est disponible uniquement sur le Finalizer 96.
Utilisation
Déplacez le curseur avec les touches PARAMETER et modifie les valeurs à l'aide de la molette ADJUST.
Page I
Cette page est identique à la page 1 du bloc Out
Réglages relatifs à la page Input :
Lors de la conversion analogique/numérique, les performances A/N doivent être excellentes pour conserver une qualité maximale. Pour cela, le convertisseur A/N doit être régle de façon optimale. Le réglage de l'horloge du convertisseur est un des éléments les plus importants. Quel que soit le convertisseur, l'utilisation de l'horloge interne du convertisseur est la solution ideale. Cela évite les bruits parasites tels que le Jitter.
Fréquence d'échantillonnage en entrée et conversion de la fréquence d'échantillonnage (SRC)
Si l'entrée numérique est utilisé, l'appareil en amont et le Finalizer doit être synchronisés sur la même fréquence d'horloge ou la fréquence d'échantillonnage doit être convertit (SRC). Si la fonction SRC est désactivée, placez le Finalizer en mode External Clock ou placez l'appareil en amont à la vitesse d'horloge du Finalizer (qui utilise son horloge interne).
Pour tester la connexion numérique, écoutez un signal sinusoidal pendant une minute à environ -18 dBFS, génére par l'appareil en avant. Si aucune distorsion ni bruit de fond ne se produit, le réglage est correct.
PAGE PRINCIPALE Entreee
La conversion de fréquence d'échantillonnage peut être appliquée aux entrées AES/EBU, S/PDIF ou Tos-link. La fréquence d'échantillonnage d'entrée est asynchrone et la sortie du convertisseur est verrouillée sur la source d'horloge.
Les références internes à 44,1 et 48 ou le signal d'horloge exter-ne peuvent être utilisés pour contröler le convertisseur de fréquence d'échantillonnage.
Leds de fréquence d'échantillonnage
Lorsque l'entrée numérique est utilisée et lorsque le signal est reconnu, une des trois LEDs jaunes RATE s'allume. En l'absence de signal et lorsque vous avez selectionné une entrée numérique ou une insertion, toutes les LEDs clignotent.
Note: Le clignotement des LEDs indique une erreur. Les sorties du Finalizer sont alors coupées.
Plusieurs formats d'entrée numérique sont acceptés : AES/EBU, S/PDIF, Tos-link et ADAT. Si vous sélectionnez le format ADAT, vous pouveztraits deux pistes indépendantes avec le Finalizer.
Les conversions de formats entre les formats cités sont possibles. Il est très facile de dévelopir les réglages de niveaux au format numérique. Cependant, si l'entrée numérique est selectionnée, les réglages de niveau et d'équilibre peuvent être effectuels numériquement dans la page Input ^2 .
Lorsque l'entrée numérique est selectionnée, le réglage par défaut de l'horloge se fait sur EXT DI (entree numérique externe). Vous pouvez annuler ce réglage comme expliqué dans le paragraph "fréquence d'échantillonnage".
Mode 48/96
Le mode 48 donne une bande passante maximale de 24kHz
Avec le mode 96* (fréquence d'échantillonnage double), vous obtenez une bande passante maximale de 48kHz .
Horloge - fréquence d'échantillonnage
Selectionnez l'horloge sur laquelle vous souhaitez synchroniser le Finalizer.
Mode 48:44,1 interne, 48 interne, synchronisation externe, AES/EBU, S/PDIF ou ADAT.
Mode 96^* : 88,2 interne, 96 interne, synchronisation externe, AES/EBU, S/PDIF ou ADAT.
Les formats de sortie numérique sont déterminés en fonction des sélections d'entrée et d'insertion. Les sorties optiques sont les
suivantes : ADAT, Tos-link et Thru.
- Si la sortie ADAT est seLECTIONnée, vous pouvez assigner les signaux du Finalizer sur n'importe quel canal ADAT.
-
Si vous scélectionné la sortie Thru, la sortie optique est une copie de l'entrée optique quel que soit le format.
-
La fréquence de 96 kHz est disponible uniquement sur le Finalizer 96. Dans ce cas, Sélectionnéz le “MODE 96”.
Finalizer et ADAT
Lorsque vous utilisez le Finalizer avec un ADAT, gardez toujours en mémoire les instructions suivantes :
Vous disposez de deux configurations : configuration ADAT avec BRC (telecommande) et configuration ADAT sans BRC.
Si la BRC n'est pas connectée, l'ADAT doit être utilisé en esclave du Finalizer. Suivez les instructions suivantes :
- Connectez la sortie optique du Finalizer à l'entrée optique de l'ADAT.
- Sélectionnez "Digital in" sur l'ADAT.
L'ADAT utilise maintainant l'horloge du Finalizer.
Note : La synchronisation du Finalizer sur l'horloge de l'ADAT provoque une baisse des performances du convertisseur A/N
Pour une configuration ADAT/BRC, procédez de la façon suivante :
- Connectez la sortie optique du Finalizer à l'entrée optique de l'ADAT.
- Connectez la sortie optique de l'ADAT à l'entrée optique du Finalizer.
- Accédez à la section In du Finalizer (page principale) et placez l'horloge "Clock" sur "ADAT".
Le Finalizer est ainsi synchronisé sur l'horloge de l'ADAT. Note : Ceci est possible uniquement lorsque les entrées analogiques du Finalizer sont utilisées.
L'ADAT est contraint de suivre l'horloge de la BRC. Pour synchroniser le Finalizer sur l'ADAT, utilisez l'horloge de l'ADAT comme horloge maître.
PAGE PRINCIPALE Entre
Insertion - Insertion externe
En plus detraitements internes, un des deux points d'insertion peut être régle pour un processeur externe. Vous pouvez désirer une insertion externe de format analogue, AES/EBU ou S/PDIF en fonction du format d'entrée.
Utilisez une insertion analogue si vous avez selectionné une entrée numérique.
Note : La gestion de l'insertion externe est effectuee par les Presets.
L'activation de l'insertion externe spécifique est généree par les parametes globaux, reglés dans la page In n^1 .
Lorsque you utilisez une insertion analogue, les niveaux E/S sont sauvegardés avec le Preset.
Si un Preset contenant l'insertion exter est chargé et si aucune insertion exter n'est disponible dans la configuration en cours, l'insertion exter est désactivée. Toutefois, elle est toujours indiquée dans la page Insert jusqu'à ce que vous changiez la configuration d'insertion dans la page In ou Out.
Page 2
Passez de la page 1 à 2 à l'aide des touches MENU
Niveau d'entrée analogue
Lorsque l'entrée analogue est selectionnée, le gain analogique est de +26 dB, ou de -6 dB en entrée des convertisseurs A/N.
Pour une connexion à niveau professionnel (+4dBu) ,le niveau doit être reglé entre -6 et +6dB ,ce qui correspond a un signal de 0 dBFS +22 (+10dBu) .Si le gain doit être supérieur a 6 dB, augmentez le niveau de sortie de l'appareil de transmission.
Pour une connexion à un niveau grand public, le niveau doit être réglée entre +18 dB et +6 dB.
Lorsque l'entrée analogue est selectionnée, le réglage de l'horloge est par défaut INT 48 (48 kHz interne). Vous pouvez annuler ce réglage comme déscrit dans le paragraphe "fréquence d'échantillonnage".
Réglage fin de l'équilibre (Fine balance)
Permet de régler l'équilibre des canaux gauche/droit.
La plage de réglage varie de 0 à -3 dB gauche/droit.
Filtre coupe-bas (Lo-cut)
Le filtré coupe-bas est global. Il permet d'atténuer les fréquences infra-basses ou les tensions continues du signal.
Note: Ce filtré peut laisser passer des créées non-traitées en présence de signaux de niveau élevé en entrée.
Selectionne le type d'insertion :
- None (aucune)
- Digital Radiance (DRG)
- Stereo Adjust (réglage stéris)
Dyn EQ (correcteur dynamique)
- Parametric EQ (correcteur paramétrique)
- External Insert (insertion externe)
- MS Encoding/Decoding (Codeur/décodeur MS)
- Spectral Stereo Image (image stereo par bande-Finalizer 96)

Indique les performances de I'effet Digital Radiance Generator (DRG)

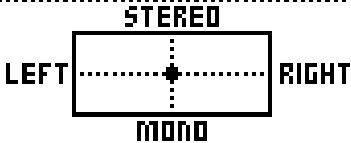

REGLAGE STEREO



Déplacez le curseur vers le haut pour accentuer la largeur stéreo
Déplacez le curseur vers le bas pour obtenir un signal de type mono
Placez-le en position centrale pour un réglage normal.
Déplacez le curseur vers la gauche/droite pour régler l'équilibre
CORRECTEUR DYNAMIQUE

Le paramètre FREQUENCY déterminée la fréquence du correcteur dynamique
Le paramètre CURVE déterminé les caractéristiques de pente du filtré dynamique
THRESHOLD (seuil)
RATIO (taux)
ATTACK (attaque)
RELEASE (rétablissement)

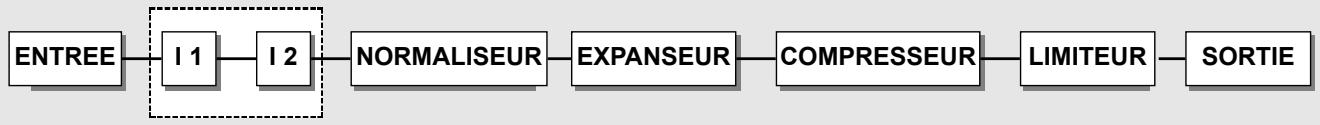

PAGE PRINCIPALE Insertions
Insertions
Selectionnez Insert 1 ou 2 avec les touches BLOCK
Le Finalizer dispose de diverses configurations d'insertions qui sont les suivantes : None, DRG (Digital Radiance Generator), Stereo Adjust, Dynamic EQ, Parametric EQ, Ext Insert ou MS Encoding/Decoding ou Spectral Stereo Image (disponible uniquement sur le Finalizer 96).
Note : Vous ne pouvez utiliser qu'un seul type d'insertion à la fois. L'utilisation simultanée de deux correcteurs paramétriques, par exemple, est impossible.
Utilisation
- Sélectionnez Insert 1 ou 2 avec les touches BLOCK.
- Mettez le type d'insertion en surbrillance à l'aide des touches MENU.
- Utilisez la molette ADJUST pour sélectionner le type d'insertion.
- Sélectionnéz le paramètre avec les touches PARAMETER.
- Modifiez les valeurs à l'aide de la molette ADJUST.
Effet Digital Radiance Generator
Le DRG (Digital Radiance Generator) ajoute une distorsion harmonique de second ordre au signal. Cette distorsion est analogue. Elle permet de donner de la chaleur au signal.
Drive
Le réglage du paramètre DRG varie de 0 à 10.
Curve
Ce paramètre modifie l'harmonique de second ordre que le DRG a ajouté.
Si le signal est asymétrique (sons percussifs/discours, etc.), le paramètre plus/moins permet de modifier le son de l'effet DRG. Testez et écoutez.
Réglage sté reproduction
Ce paramètre vous permet de modifier le positionnement stéreo du signal. Tournez la molette vers la droite pour élargir le champ stéreo et vers la gauche pour obtenir un son de type mono.
Modifiez 1'équilibre gauche/droit avec le paramètre LR.
Correcteur dynamique
Le correcteur dynamique correspond à une extension du dé-esseur avec plus de paramètres et une plage de fréquence plus étendue. Vous pouvez également le considérer (et un dé-esseur) comme un compresseur qui fonctionne sur une plage sélective de fréquences.
Threshold (seuil)
Lorsque le niveau d'entrée excède le seuil, le correcteur dynamique est activé.
Ratio (taux)
Déterminé la réduction de gain appliquée. Un taux de 4:1 signifie qu'une augmentation de 4 dB du niveau d'entrée implique une augmentation de 1 dB en sortie.
Attack (attaque)
Correspond au temps mis par le correcteur dynamique pour atteindre la réduction de gain déterminée par le taux.
Exemple: Si le niveau du signal d'entrée excède le seuil de 4 dB avec un taux réglé à 4:1 et une attaque de 20 ms, il faudra 20 ms au correcteur dynamique pour appliquer la réduction de gain de 3 dB.
Release (rétablissement)
Correspond au temps de rétablissement du correcteur dynamique une fois que le niveau du signal a chuté en dessous du seuil.
Frequency (fréquence)
Frequence du correcteur dynamique.
Curve (courbe)
Ce paramètre vous permet de sélectionner le type de filtré utilisé par le correcteur dynamique (filtrer en cloche ou Baxendall).
PAGE PRINCIPALE Insertions

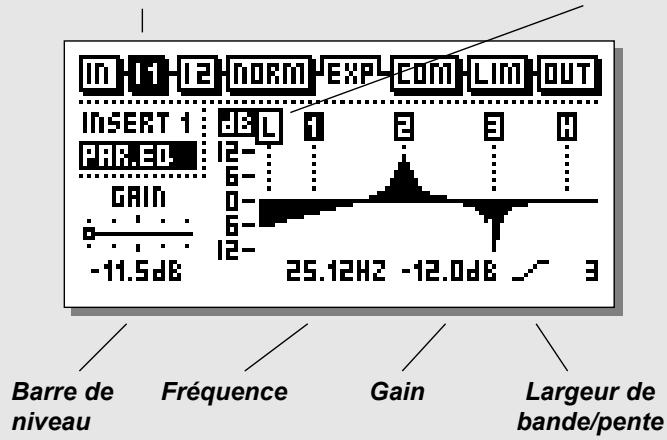

La case noire indique le bloc sélectionné Bande sélectionnée

CORRECTEUR
Utilisation
Utilisez les touches PARAMETER pour sélectionner la fréquence, le gain, la largeur de bande et la pente.
Modifiez les valeurs à l'aide de la molette ADJUST.
Utilizez les touches BAND pour selectionner une des cinq bandes.
Plages de correction
| Type | Fréquence | Larg-band/Pente |
| Baxendall grave | 19,95 Hz à 5,01 kHz | 3, 6, 9, 12 dB/Oct |
| Filtre 1 en cloche | 19,95 Hz à 20 kHz | 0,1 Oct à 4,0 Oct |
| Filtre 2 en cloche | 19,95 Hz à 20 kHz | 0,1 Oct à 4,0 Oct |
| Filtre 3 en cloche | 19,95 Hz à 20 kHz | 0,1 Oct à 4,0 Oct |
| Baxendall aigu | 501,2 Hz à 20 kHz | 3, 6, 9, 12 dB/Oct |
La plage de gain de tous les filtres et de la sortie est de + / - 12 dB.
Bypass
Appuyez sur la touche OK pour bypasser la section Insert.

Pour réinitialiser tous les filtres, appuyez simultanément sur les touches BAND.
Insertion externe
En plus d'un traitement interne, un des deux points d'insertion peut être configuré pour un processeur externe. L'insertion externe peut être de format analogue, AES/EBU ou S/PDIF en fonction de l'entrée可以选择.
Note: La gestion d'une insertion exter s'effectue dans les Presets. L'activation d'une insertion exter specifique fait partie des paramétres globaux. Lorsqu'une insertion analogique est spécifiée, les niveaux E / S sont sauvégardés avec le Preset. Si un Preset contenant une insertion exter est charge et si aucune insertion n'est disponible dans la configuration en cours, l'insertion exter est désactivée. Toutefois, elle reste indiquée dans la page Insert jusqu'à ce que vous changiez la configuration d'insertion dans la page In ou Out.
PAGE PRINCIPALE Insertions



Codeur/décodeur MS
Pour la technique MS (centre/côté), un micro directionnel orienté de face et un micro bi-directionnel orienté de côté sont utilisés. L'enregistrement MS offre une excellente image stéreo et une compatibilité mono remarquable. Le traitement électronique du codeur/décodeur MS permet de combiner deux signaux micro pour creer un signal stéreo avant l'enregistrement ou lors de la lecture. Le Finalizer offre un codage/décodage MS.
- Le codeur MS permet de modifier un signal gauche/droit en un signal centre/côté.
- Le paramètre Fine Balance permet de régler la relation entre les signaux centre/côté.
- Le décodeur MS modifie un signal centre/côté en un signal gauche/droit.
- Le paramètre Fine Balance permet de régler la relation entre les signaux centre/côté.

Attenuez le signal centre de quelques dB pour obtenir un élargissement de l'image stéreo globale.

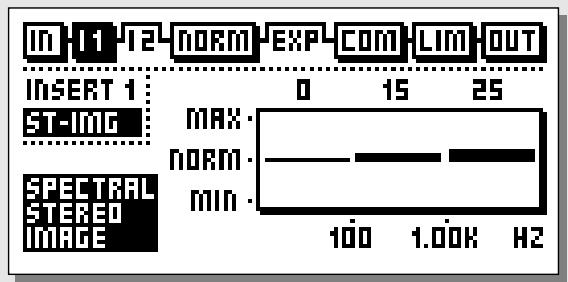

Image sté reproduction par bande
Cette fonction est disponible uniquement sur le Finalizer 96
Cette fonction permet de contrôler la largeur stéreo du signal sur trois bandes indépendantes en ajoutant ou en soustrayant les informations stéreo. Pour élargir le champ stéreo de la bande sélectionnée, vous devez selectionner des valeurs supérieures à 0 (normal). Pour rétrécir le champ stéreo, désissez des valeurs inférieures à 0.
Utilisez les touches CURSOR pour selectionner le paramètre souhaité et modifier les valeurs à l'aide de la molette ADJUST. Notez que l'élargissement du champ stéreo peut provoquer une baisse du niveau global. Pour compenser cette baisse, augmentez le niveau de 1 à 3 dB dans le normaliser.

Elargissez l'image stéreo dans les bandes des Médium et des aigus sans affecter les graves pour élargir les parties vocales et les cymbales et conserver le "punch" de la grossse caisse.

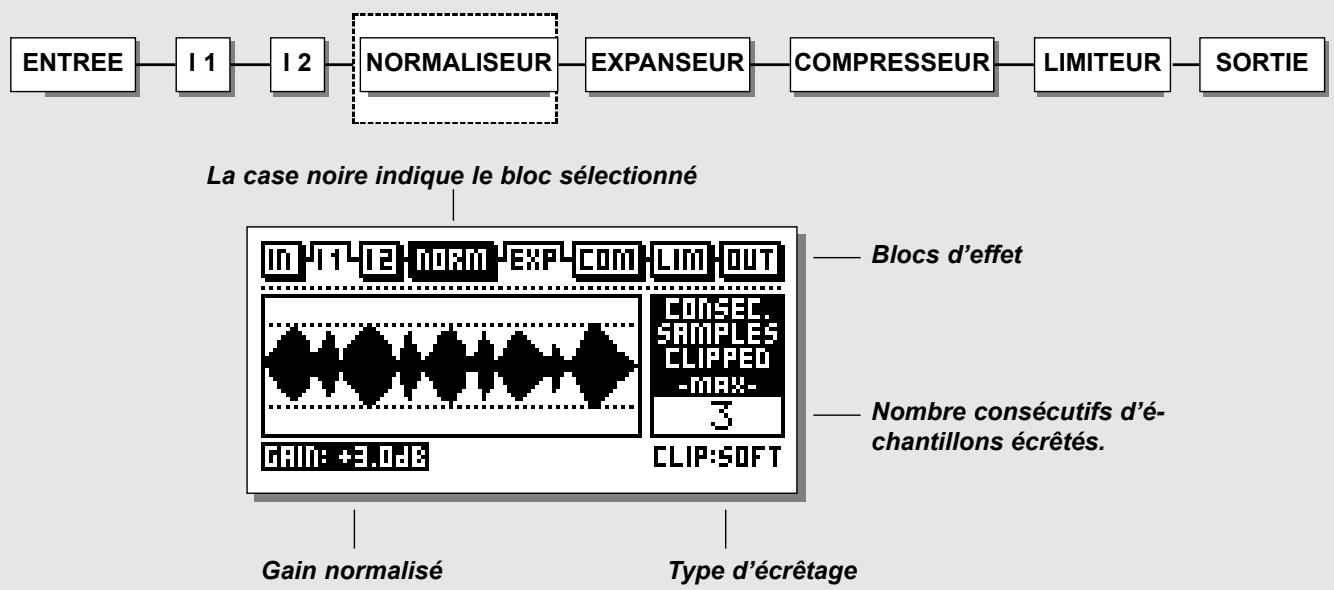

PAGE PRINCIPALE Normaliseur

Normaliseur
L'optimisation du niveau du signal commence avec le normalisier. Le graphique représenté le signal en entrée pendant une seconde.
Pour diminuér la réserve dynamique, augmentez le gain (représenté par les deux lignes en pointillés).
Réglez le gain afin que les créées atteignent le niveau des lignes en pointillés.
Le normalisier acpee une accentuation de +18 dB.
Clipper
L'échéage doux (Softclipper) permet de supprimer toute créée non-traitée. Attention, si le gain du signal est trop élevé, cela peut générare une distorsion perceptible sur les signaux contenant de nombreuses harmoniques basses fréquences et/ou sur les signaux très purs. Cette distorsion peut s'apparenter à la saturation d'une bande de magnétophone analogue.
Lors du traitement de signaux sensibles, comme ceux des instruments classiques, désactiver l'écrétaire doux et utilisez la plage dynamique de ces instruments. Dans ce cas, utiliser la fonction Hard Clip (écrétaire numérique normal).
Le compteur Clip indique le nombre consécutif d'échantillons écrétés lors de la seconde passée.
Le Normalizer est équipé d'un limiteur pouvant appliquer un traitement doux ou agressif. La Led LIM du normaliser située au-dessus des afficheurs du niveau d'entrée indique si le normaliser applique un écrêtage agressif ou doux.
- Page utilisateur
- Page expert
- Page de la fréquence de coupure
Guide d'edition
Le sens de la flèche indique si la valeur du paramètre a été accentue ou attenuée depuis le dernier changement. Le point indique qu'aucun changement n'a été effectué. Reportez-vous au guide d'édition page 27.

Seuil de l'expanseur
Low/Mid/High
Taux
Low/Mid/High
Utilisez les curseurs de selection de bande pour acceder aux bandes individuelles.
L'axe des Y correspond au niveau de sortie.
L'axe des X correspond au niveau d'entrée.

Attaque
Low/Mid/High
Rétabillisement
Low/Mid/High
Circuit de détention/délai
Ce paramètre insère un retard spécifique dans le trajet du signal.
Le circuit de détention peut alors anticiper sur le signal d'entrée, permettant ainsi à l'expanseur de répondre plus rapidement aux variations soudaines de signal.

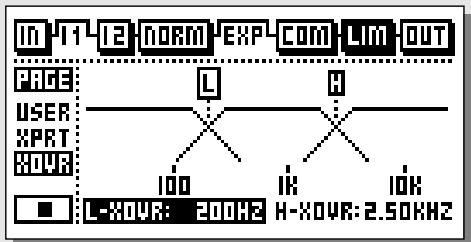

PAGE DE LA FREQUENCY DE COUPURE

Ce paramètre est commun au compréseur, limiter et expanseur.
PAGE PRINCIPALE Expanseur
Expanseur
L'expanseur/Gate est utilisé pour supprimer le bruit de fond indésirable. L'expanseur et le Noise Gate réalisent une expansion "Downward". En dessous d'un certain seul, le signal d'entrée est attenué en sortie en fonction du taux déterminé. Un taux de 1:2 signifie qu'une atténuation du niveau d'entrée de 1 dB implique une atténuation de 2 dB en sortie.

Selectionnez EXP à l'aide des touches BLOCK
Utilisation
- Sélectionnéz le paramètre avec les touches PARAMETER.
- Modifiez les valeurs à l'aide de la molette ADJUST.
- Utilisez les touches BAND pour désir une des trois bandes.
- Sélectionnez User/Xpert/Xover avec les touches MENU.

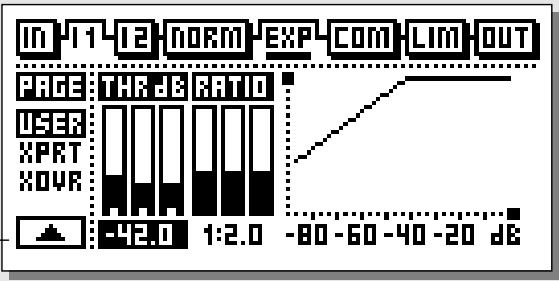

Threshold (seuil)
Utilisez la molette ADJUST pour modifier le seuil des trois bandes. Lorsque le niveau du signal d'entrée chute en dessous du seuil, l'expanseur est activé. Comme vous l'indique le diagramme ci-dessus, plus le point du seuil est élevé, plus l'expansion est importante.
Ratio (taux)
Taux de la réduction de gain. Utilisez ces paramètres pour régler le taux des trois bandes de l'expanseur. Si le taux est régle à 4:1, cela signifie qu'une atténuation du niveau d'entrée de 1 dB implique une atténuation de 4 dB du niveau de sortie.
Expander Monitor
Année une représentation graphique des réglages de taux et de seuil.
Guide d'edition
Reportez-vous à la description de la page 27.

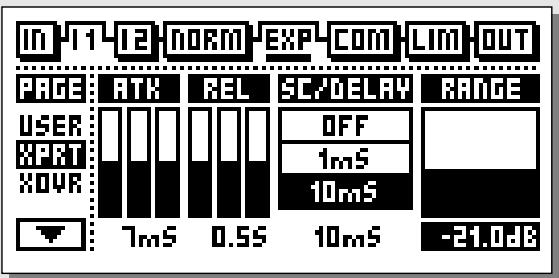

Utilisez les touches MENU pour acceder au mode expert (XPRT)
Attack
Utilisez la molette ADJUST pour modifier le temps d'attaque des trois bandes. L'attaque correspond au temps mis par l'expanseur pour réduire le signal au gain de 1:1 lorsque le signal excède le seuil.
Release (rétablissement)
Utilisez la molette ADJUST pour modifier le temps de rétablissement des trois bandes. Le temps de rétablissement correspond au temps mis par l'expanseur pour atteindre la réduction de gain déterminée par le taux.
Exemple : Si le niveau du signal d'entrée chute de 4 dB en dessous du seuil avec un taux de 1:4 et un temps de rétablissement de 20 ms, il faudra 20 ms au Finalizer pour atteindre la réduction de gain de 16 dB.
Circuit de détention/ délambda
Ce paramètre permet de régler le temps de retard d'anticipation. Le signal audio est donc retardé de 10ms par exemple.
Ce retard permet au processeur d'anticiper sur le signal et de réagir plus précisement qu'un compresseur, limiteur, expanseur traditionnel. Le retard d'anticipation est calculé en fonction du paramètre d'attaque de chacune des trois bandes.
Note: Ce paramètre est commun au compréseur, limiteur et expanseur.

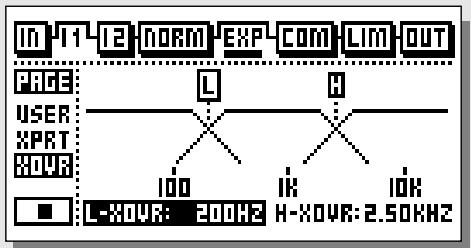

Utilisez les touches MENU pour acceder à la page de la fréquence de coupure (Xovr)
L-Xovr/H-Xovr
Ces paramètres permettent de déterminer la fréquence de coupure des trois bandes de la section du traitement de la dynamique.
Note : Les fréquences de coupure sont communes au compréseur, limiter et expanseur.
Plage
Déterminé la réduction de gain appliquée. Par exemple, si elle est réglée sur 6 dB, l'expanseur diminuera uniquement le niveau de sortie de 6 dB quel que soit le niveau du signal en desssous du seuil. Cela vous permet d'utiliser l'expanseur pour réduire le niveau du signal en dessous d'un certain seuil et non pour le couper.
Bypass
Appuyez sur la touche bleu OK pour bypasser la section de l'expanseur.

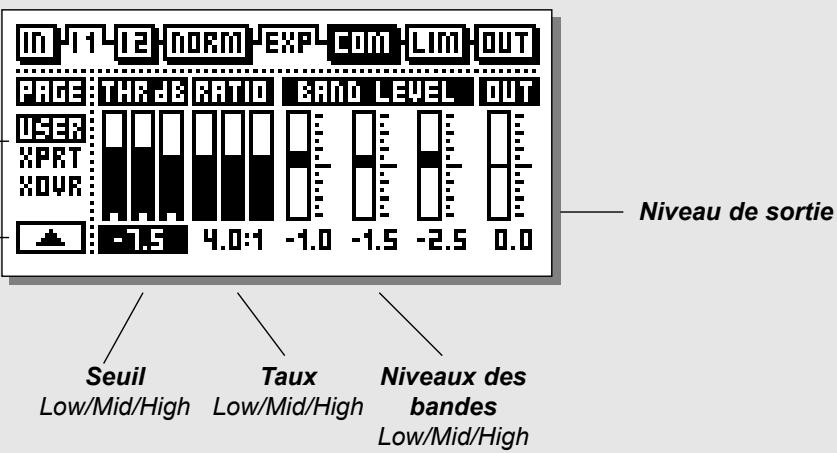

PAGE PRINCIPALE Compresseur
PAGE UTILISATEUR
Sélection de la page
Guide d'edition
Le sens de la flèche indique si la valeur du paramètre a été accen-tuee ou attenuée depuis le dernier chargement. Le point indique qu'aucune modification n'a été effectué. Reportez-vous au guide d'édition page 27.

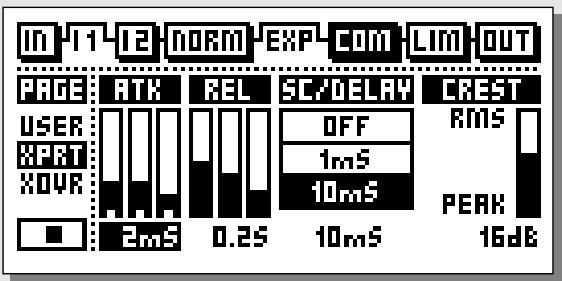

PAGE EXPERT

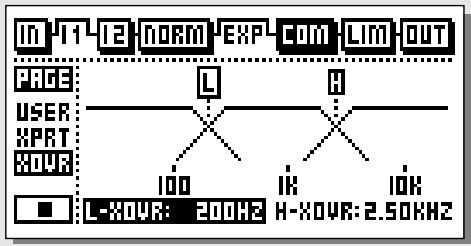

PAGE DE LA FREQUENCY DE COUPURE
Crest
Ce paramètre déterminé si le comprésse doit réagir aux créées, au niveau moyen ou à un niveau intermédiaire.
Attaque
Low/Mid/High
Rétablissement
Low/Mid/High
Circuit de détention/délai
(identique à l'expanseur)

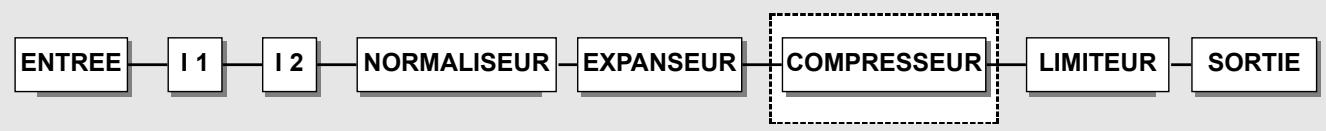

PAGE PRINCIPALE Compresseur
Compresseur
Le compresseur réduit la dynamique du signal d'entrée, permettant ainsi de conserver un niveau constant. Lorsque le signal d'entrée excède le seuil, le compresseur réduit le niveau du signal en fonction du taux déterminé. Le taux indique l'atténuation du signal. Un taux de 2:1 signifie qu'une augmentation du niveau d'entrée de 2 dB entraîne une augmentation de 1 dB en sortie.
Utilisation
- Sélectionnez le paramètre avec les touches PARAMETER.
- Modifiez les valeurs à l'aide de la molette ADJUST.
- Sélectionnez chacune des trois bandes avec les touches BAND.
- Sélectionnez User/Xpert/Xover avec les touches MENU.
A propos du compresseur
Le compresseur du Finalizer est divisé en trois bandes. Vous pouvez donc compresser séparement les graves/medium/aigus.
Pour optimiser le gain de sortie et l'énergie du signal, le Finalizer utilise une compensation automatique de gain. Cela signifie que le niveau des trois bandes est régla individuellement et automatiquement en fonction de la compression appliquée à la bande.
Threshold (seuil)
Lorsque le niveau d'entrée excède le seuil, le comprésseur est activé. Par conséquent, plus le seuil est bas, plus la compression est importante.
Ratio (taux)
Taux de la réduction de gain.

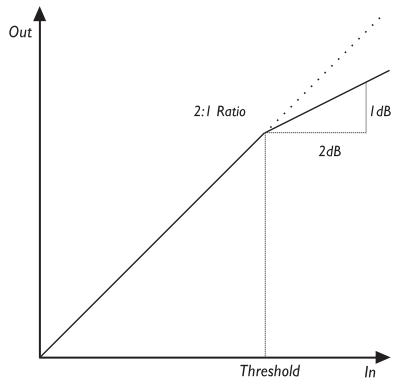

Exemple: Un taux de 2:1 signifie qu'une accentuation du niveau d'entrée de 2 dB implique une accentuation de 1 dB en sortie.
Band Level (niveau de bande)
Ce paramètre est utilisé pour régler l'équilibre spectral du compresseur. Vous pouvez modifier individuellement le niveau des bandes graves, Médium et aigus en selectionnant la bande et en utilisant la molette ADJUST.
Out Level (niveau de sortie)
Ce paramètre permet de compenser la perte de niveau liée à l'utilisation du compresseur/limitsur. Ce paramètre se nomme également "Make-up Gain" (compensation de gain). Reportez-vous à la page 28 pour obtenir de plus amples informations sur ce paramètre.
Guide d'édition
Le symbole dans le coin inférieur gauche de l'écran correspond au guide d'edition. Ce témoin vous permet de revenir aux valeurs de paramètres du dernier Preset chargeé. Les flèches haut/bas indiquent si la valeur du paramètre seLECTIONné a été accentuee ou attenuée. Le point indique qu'aucune modification n'a été effectue.
Example :
Vous travailliez sur divers paramètres d'un Preset et souhaitez revenir aux taux initiaux sans modifier les temps d'attaque/rétablissement.
Sélectionné les paramètres de taux et utilisez la molette
ADJUST pour sélectionner la valeur affichtant un point et non une flèche.
Vous obtenez ainsi la valeur initiale.
PAGE PRINCIPALE Compresseur
Utilisez les touches MENU pour acceder à la page expert.
Attack
L'attaque est le temps mis par le compresseur pour atteindre la réduction de gain déterminée par le taux.
Exemple : Si le signal d'entrée augmente de 4 dB au-dessus du seuil avec un taux de 2:1 et une attaque de 20 ms, le compresseur mettra 20 ms pour appliquer la réduction de gain de 2 dB.
Release (rétablissement)
Correspond au temps de rétablissement du compresseur, une fois que le niveau du signal a chuté en dessous du seuil.
Side Chain / Delay (circuit de détention/délai)
Ce paramètre règle le retard d'anticipation. Cela signifie que le signal audio est retardé de 10 ms par exemple.
Le retard du signal audio permet au processeur d'anticiper sur le signal et donc de réagir plus précisé qu'un compresseur, limiteur, expanseur traditionnel.
Le retard d'anticipation est calculé automatiquement en fonction du temps d'attaque de chaque bande.
Note: Ce paramètre est commun au compresseur, au limiteur et à l'expanseur.
Crest
Ce paramètre déterminé si le compresseur doit réagir aux créées, au niveau moyen ou à un niveau intermédiaire. Par exemple, si le paramètre Crest est régle sur 6 dB, le compresseur réagit aux valeurs moyennes et aux créées dont le niveau est supérieur de 6 dB à la valeur moyenne.
Compensation de gain
La compensation de gain est calculée automatiquement par le Finalizer en fonction des réglages de seuil et de taux. Si, par exemple, vous reglez le seuil à -9 dB avec un taux de 1:Infini, une compensation de gain de 9 dB est automatiquement ajoutée. Si le taux est modifié pour une valeur de 1:2, une compensation de gain de 4,5 dB est calculée. Dans la page Compressor User, vous pouvez régler le gain automatique si vous souhaitez conserver par exemple un gain unitaire :

Dans l'écran compresseur, les niveaux des bandes sont représentés par trois barres, avec le gain unitaire situé au centre.
Pour obtenir une compensation de gain complètement automatique, tous les niveaux doivent être régles sur 0.
Pour obtenir un gain unitaire, positionné les trois tímoins sur la ligne centrale.
Pour obtenir une compensation de gain avec une fréquence plate en dessous du seuil de compression, vous doivent équilibrer les barres.
Utilisez les touches MENU pour acceder à la page de fréquence de coupure (Xovr)
L-Xovr/H-Xovr
Les paramètres L-Xovr et H-Xovr réglient la fréquence de coupure des trois bandes de la section du traitement de la dynamique.
Note : Les fréquences de coupure sont communes au comprisseur, limiteur et expanseur.
Bypass
Appuyez sur la touche bleu BLOCK On/Off (touche OK) pour bypasser le compresseur.

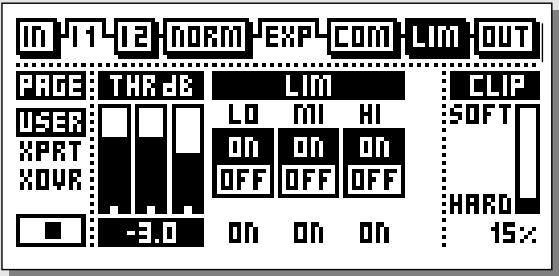

PAGE PRINCIPALE Limiteur

PAGE UTILISATEUR
Sélection du mode
Le sens de la flèche indique si la valeur du paramètre a été accentuee ou attenuée depuis le dernier chargement. Le point indique qu'aucune modification n'a été effectuée.

Seuil du limiteur Low/Mid/High
Bypass individuellement les bandes du limiteur.
Type d'échéage
La fonction d'échéage supprime toute crête non-traitée pouvant apparaitre après une compression ou une limitation importante. Plus le taux est élevé, plus l'échéage est doux.

PAGE EXPERT
PAGE DE LA FREQUENCY DE COUPURE

PAGE PRINCIPALE Limiteur
Limineur
Sélectionnez LIM en appuyant sur les touches BLOCK
Utilisation
- Sélectionnéz le paramètre avec les touches PARAMETER.
- Modifiez les valeurs à l'aide de la molette ADJUST.
- Sélectionnéz les bandes avec les touches BAND.
- Utilisez les touches MENU pour sélectionner User/Xpert/Xover.
Threshold (seuil)
Utilisez la molette ADJUST pour modifier le seuil de chacune des bandes. Lorsque le niveau d'entrée excede le seuil, le limiteur entre en action.
On/Off
Utilisez ces paramètres pour activer/désactiver les bandes du limiteur.
Clip
Cette fonction supprime toute crête non-traitée apparaissant après une compression ou une limitation importante. Plus le pourcentage est élevé, plus l'échéage est doux.
Utilisez les touches MENU pour acceder à la page expert.
Attack
Correspond au temps mis par le limiteur pour atteindre la réduction de gain.
Release (rétablissement)
Correspond au temps de rétablissement du limiteur, une fois que le signal a chuté en dessous du seuil.
Side Chain / Delay (circuit de détention/délai)
Ce paramètre règle le retard d'anticipation. Par exemple, le signal audio est retardé de 10 ms.
En retardant le signal audio, le processeur peut anticiper sur le signal et donc réagir avec plus de précision qu'un compresseur, limiteur, expanseur traditionnel.
Le retard d'anticipation est calculé automatiquement en fonction du temps d'attaque de chacune des trois bandes.
Note : Ce paramètre est commun au compréseur, au limiteur et à l'expanseur.
Digital Ceiling (plafond numérique)
Ce paramètre vous permet de régler le niveau de sortie numérique maximum. Par exemple, si une surcharge est indiquée sur l'appareil relié au connecteur DI/OUT du Finalizer, vous pouvez réduire le niveau de sortie par pas de 0,01 dB.
Utilisez les touches MENU pour acceder à la page de fréquence de coupure (Xovr)
L-Xovr/H-Xovr
Ces paramètres déterminant les points de coupure des trois bandes de la section du traitement de la dynamique.
Note : Les points de coupure sont communs au comprisseur, limitateur et expanseur.

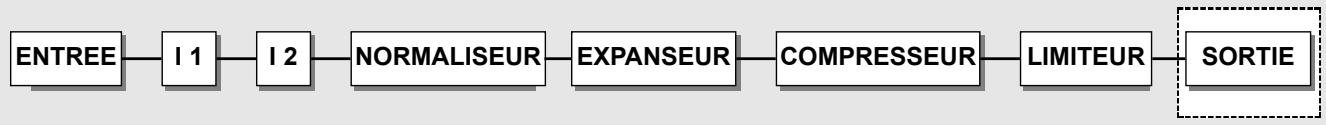

PAGE PRINCIPALE Sortie



Niveau de Sélection sortie du Dither
Fade:courbe,durée, directionetniveau
Sélectionnez la section OUT de la page principale à l'aide des touches BLOCK
Page I
Cette page est identique à la page 1 du bloc In
Reportez-vous aux explications de la page 14.

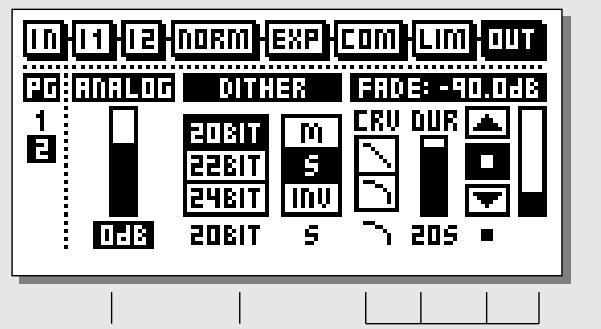

Page 2
Utilisez les touches MENU pour passer de la page 1 à la page 2
Niveau de sortie analogue
Le niveau de sortie analogique est déterminé dans la page Out n^2 . Avec un réglage de niveau de sortie analogique de 0 dB, le niveau numérique pleine échelle en sortie est de +16 dBu. La plage d'atténuation est de -26 dB.
Note : Lorsque vous utilisez une insertion analogique, le réglage analogique de la page Out est désactivé. Le réglage de niveau s'effectue dans la page Insert.
Dither
L'utilisation du Dither est essentiel lorsque vous connectez des apparêls numériques.
Chaque fois que la résolution est attenuée, le Dither est nécessaire afin de minimiser la distorsion sur les signaux dont le niveau est proche du niveau du bruit de fond. Meme si le signal a eté traité uniquement par une console numérique ou un Finalizer (réglage du niveau), le Dither doit être appliqué si l'appareil en aval possède une résolution plus faible.
Le Dither du Finalizer est appliqué uniquement sur les sorties numériques principales. C'est pourquoit vous ne pouvez pas l'entendre sur les sorties analogiques. N'oubliez pas d'écouter le signal de sortie de l'appareil de réception (un DAT par exemple).
Si vous avez sélectionné une insertion externe numérique, le Dither ne peut pas être utilisé. La résolution des insertions externes est de 24 bits.
Résolution du Dither
La résolution de sortie du Finalizer est de 24 bits. Lorsque la résolution du récepteur du signal du Finalizer est inférieure, le Dither de sortie doit être appliqué au Finalizer pour que la résolution du récepteur et du Finalizer soit adaptée.
Exemple : Si le Finalizer est connecté à un DAT par le biais de connecteurs AES/EBU ou S/PDIF, ou à un DAT de 16 bits par une interface ADAT, le Dither de sortie du Finalizer doit être régle sur 16 bits. Toutefois, si l'ADAT peut effectuer un enregistrement
PAGE PRINCIPALE Sortie
en 20 bits, le Dither doit être régle sur cette même résolution.
Si l'appareil de réception est un système Direct-to-Disk capable d'enregistrer en 24 bits, le Dither du Finalizer doit être désactivié. Si c'est un système Direct-to-Disk pouvant enregistrer en 16 bits, mais dont le traitement s'effectue en 24 bits tout au long du trajet, le Dither doit normalement être désactivié sur le Finalizer. Il est donc appliqué uniquement par le système Direct-to-Disk. Si vous hesitez, enregistrrez un signal sinusoidal de faible niveau avec le Dither désactivié. Pour un système 16 bits, nous vous recommendons d'utiliser un signal à environ -60 dBFS. Ecoutez-le et ajoutez un gain numérique d'environ 40 dB. Réécoutez-le pour détector d'eventuelles distortions. En présence de distorsions, le Dither n'est pas appliqué de façon interne au Direct-to-Disk. Par conséquent, le Dither doit être appliqué avec le Finalizer.
Note: Le paramètre de la résolution du Dither est toujours réinitialisé lorsque la sortie principale est modifiée.
Type de Dither
Nous avons intégré au Finalizer un Dither TPDF. Ce type de Dither est un des plus simples à utiliser et permet un traitement en aval.
Selectionnez la résolution et la largeur du Dither en fonction de votre application.
Les signaux de faible niveau sont généralement des signaux stéreo (signaux d'ambiance ou de réverbération par exemple).
Dans ce cas, appliquez un Dither non-corrélé (stéreo). Ce Dither peut être comparé au souffle d'une bande analogue.
Si vous hesitez, utilisez un Dither stéreo *. Pour l'utiliser, réglez la largeur du Dither du Finalizer sur "S".
Note: Le Dither stéreo opère une sommation à +3 dB pour une écoute mono.
Le Dither est un outil quiTRAITE de facon aléatoire le signal à proximé du seuil du bruit de fond.
Il permet de masquer le bruit de fond numérique. Veillez à l'appliquer correctement afin d'éviter l' apparition de trop de bruit.
Si les signaux de faible niveau sont mono, utilisez le Dither mono. Pour cela, reglez la largeur du Dither du Finalizer sur "M". Note : Pour une écoute mono, le Dither mono opère une sommation à +6 dB.
Si les signaux de faible niveau sont imprecis, utilisez le Dither avec déphasage. Dans ce cas, la largeur du Dither du Finalizer doit être réglee sur "INV".
Lorsque vous l'écoutez en mono, le Dither Inv disparait. Vous pouvez appliquer un Dithering en 8, 16, 18, 20, 22 ou 24 bits.
Note: Ce paramètre est toujours réinitialisé lorsque vous changez la sortie principale.
- Le Dither stéreo est disponible avec la version 3.00.
Contactez votre revendeur pour obtenir de plus amples informations sur la mise à jour et les frais relatifs au système.
Fade
Grçace au Finalizer, vous pouvez effectuer des Fades automatiques jusqu'à 60 secondes.
- Sélectionnéz la courbe, la durée et la direction du Fade.
- Utilisez la molette ADJUST pour sélectionner la direction.
Vou puevez également effectuer des Fades manuellement.
Sélectionnez simplement le paramètre Lev. et utilisez la molette ADJUST comme Fader.
Vous pouvez contrôler la fonction de Fade manuel avec le Master Fader optionnel. Pour cela, l'entrée pédalier doit être réglée sur Ext. Fader. Reportez-vous au menu Utility page 40. Le Master Fader optionnel est décrit à la fin de ce manuel page 56.

Niveau internes (ppm)
Flow
Cet écran intègre six afficheurs d'échéage qui représentent le niveau des différentes sections du Finalizer.
Ces afficheurs sont très utiles dans de nombreuses situations. Par exemple, si l'afficheur indique une surcharge et que vous ne savez pas dans qu'elle section celle-ci se produit. Appuyez sur la touche
TOOLS et sélectionnez la fenêtre Flow pour visualiser immédiatement tous les niveaux et les sur-charges évientuelles se produit dans le Finalizer.
OUTILS Affichage Peak-Hold

Peak
Affichage de sortie avec mémorisation infinie. Vous pouvez visualiser le niveau de crete maximum avec une précision de 0,1 dB.
Appuyez sur OK pour réinitialiser l'affichage.
Affichage numérique des valeurs de créées

Temps/division
Vitesse de la courbe
Phase
Indique le déphasage entre les deux canaux.
Le signe Plus signifie que les deux canaux sont en phase.
Le signe Moins indique que les deux canaux sont dephases.
Temps/division
Détermine la vitesse de la courbe.
OUTILS Fréquence de réference

Calibration tone
La fréquence du signal test est de 1000Hz . Ce signal est dirigé vers les sorties du Finalizer au niveau sélectionné.
Réglez le niveau à l'aide de la molette ADJUST et appuyez sur OK pour activer.

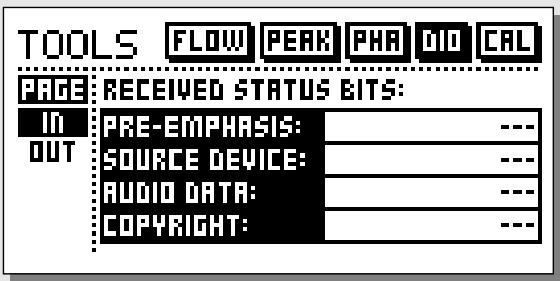

OUTILS E/S numériques (DIO)
BITS DE STATUT REÇUS

Témoin de préaccentuation : On/Off
Appareil source : DAT, CD, console de mixage, etc.
Nombre de bits audio reçus
Copyright : Aucune, une seule copie, copies infinies
BITS DE STATUT DE SORTIE NUMERIQUE

Bits de statut sur la sortie numérique : AES/EBU : Usage professionnel des bits de statut. S/PDIF : Usage grand public des bits de statut. FROM INPUT : Les bits de statut reçus sur l'entrée sont diriges vers la sortie numérique.
Copyright
Vous pourrait déterminer le Copyrights sur la sortie audio numérique.
OUTILS E/S numériques (DIO)
IN
Cet affichage est équipé de divers tímoins décrivant le signal numérique reçu.
Ce paramètre indique si le signal en entrée est préaccentué ou non.
Note! Le Finalizer ne supprime pas la préaccentuation.
Source device (Code catégorie).
Affiche le statut de l'appareil du signal reçu.
Audio data (données audio)
Affiche le nombre de bits audio reçus.
Copyright (restriction des copies).
Indique le statut des bits de copie.
OUT
Cet affichage vous permet de configurer les paramètres de sortie importants.
COPY ENABLE
Déterminé les Copyrights du signal :
- Aucune copie
-1seulecopie
- Nombre infini de copies.
Note : La protection anti-copie est valide uniquement avec les signaux S/PDIF.
STATUS BITS OUT
AES/EBU
Lorsque le format AES/EBU est sélectionné, le Finalizer transmet les bits de statut professionnels, ce qui signifie que tout identifient en entrée est perdu. Toutefois, afin d'exploiter au maximum la résolution 24 bits du Finalizer, SéLECTIONNZ AES/EBU et voirlez à ce que l'appareil en aval accepte une résolution en 24 bits.
S/PDIF
Lorsque le format S/PDIF est sélectionné, le Finalizer transmet sa propre sortie de bit de statut. Cela signifie que tout identifient en entrée est perdu. La sortie S/PDIF du Finalizer accepte une résolution en 24 bits.
Seul le signal S/PDIF comprend des informations de protection de copie.
Lorsque ce réglage est sélectionné, le Finalizer transmet les informations telles qu'il les a reçues. Toutefois, vous pouvez modifier le statut de copie.

WIZARD - Pour une utilisation beaucoup plus simple
Appuyez sur la touche WIZARD.
L'aide contextuelle Wizard vous aide à régler les paramètres du normaliser, comprésseur, limiteur et correcteur en fonction du signal d'entree. L'aide contextuelle Wizard vous suggere des réglages (dans les blocs mentionnés ci-dessus) que vous choisissez en fonction de votre signal. Des réglages beaucoup plus précis peuvent être effectués à tout moment, mais l'aide contextuelle Wizard vous donne un bon point de départ.
- Sélectionnez le type de la source (Soft, Medium ou Hard) à l'aide de la molette ADJUST.
- Sélectionnez le type de compression souhaité : Soft, Medium ou Hard.
- Sélectionnez le paramètre Optimized Gain et appuyez sur OK pour commencer. Appuyez sur n'importe qu'elle touche pour arrêter.
- Sélectionnez le type de correction : Flat (aucune correction), Loudness, Bass-lift (accentuation des graves) ou Air, et appuyez sur la touche OK.
COMPARE
Placez le curseur ici pour écouter le Preset initial.
Sonédité
Placez le curseur ici pour écouter le son édité.
Signal bypassé
Fonction identique à la touche BYPASS.
Utilisez la molette ADJUST pour régler le niveau et ainsi obtenir une meilleure comparaison avec le signal bypassé.
FUNCTION COMPRE
Nous avons équipé le Finalizer Plus de la fonction Compare car il peut être très difficile d'estimer la façon dont le correcteur et le processus de dynamique traite le son du signal. Lorsque vous utilisez la touche BYPASS, les comparaisons signal traité/non-traité peuvent s'avérer difficiles à cause du gain supplémentaire du normaliser et du compresseur.
Vou pouvez donc réduire le niveau du signal traité lorsque vous comparez celui-ci au signal bypassé. Vous pouze même le comparer avec le dernier Preset charge.
Appuyez sur la touche COMPARE et utilisez la molette ADJUST pour réduire le niveau du signal.
Utilisez ensuite les touches PARAMETER pour comparer les troissons :
- Le signal initial
- Le Presetédité
- Le signal bypassé
UTILITY
DISPLAY:
Viewing Angle:
Channel 1
Prg. Change Off
Controllers Off
Prg. Offset : 0
Prg. Bank Rom
SysEx ID 1
MIDI OUTPUT:
Channel 1
Prg. Change Off
Controllers : Off
Prg. Offset : 0
SECURITY:
Selectionnez les paramètres du menu UTILITY à l'aide des touches MENU et modifiez leurs valeurs avec la molette ADJUST.
Display
Viewing Angle
Règle le contraste de l'écran LCD.
MIDI In
Channel
Règle le canal de réception du Finalizer.
Si vous choisissez Omni, le Finalizer répond à tous les canaux. Si vous choisissez Off, chaque message MIDI ne sera reçu.
Prg. Change
Déterminé si le Finalizer répond au Program Changes MIDI ou non.
Controllers
Déterminé si le Finalizer répond aux contrôleurs MIDI ou non.
Prg. Offset
Cette valeur décale le nombre de programme reçu en entrée par MIDI.
Example :
Si le nombre de programme utilisé est 10 et si ce paramètre est réglo sur -1, le nombre de programme devient alors 9.
Program Bank
Si ce paramètre est régèle sur RAM, tous les Program Changes MIDI RECUS chargeant les Presets utiliser (RAM).
S'il est reglé sur ROM, les Program Changes MIDI reçus chargent les Presets usine (ROM).
System Exclusive ID (Identifient SysEx)
Numero d'identifiant SysEx du Finalizer.
FENETRE UTILITY
MIDI Out
Channel
Canal de transmission MIDI.
Prg. Change
Determine si le Finalizer transmet les Program Changes MIDI.
Controllers
Determine si le Finalizer transmet les Control Changes MIDI.
Prg. Offset
Cette valeur décale le nombre de programme transmis en sortie par MIDI.
Security
Pour verrouiller le Finalizer, appuyez sur OK lorsque vous sélectionnez ce paramètre.
Une fois protégé, tapez le code PIN indiqué en dessous pour acceder au Finalizer.
PIN-code
Réglez vous propre code PIN de protection à l'aide de la molette ADJUST.
Si vous oubliez votre code PIN, allez à la page Reset pour déverrouiller le Finalizer.
(il n'est pas nécessaire de réinitialiser l'appareil).
Memory Backup
Mem > Card
Insérez une carte PC-Card et appuyez sur OK. Tous les Presets RAM du Finalizer sont sauvégardés dans la carte mémoire.
Card > Mem
Insérez une carte PC-Card complément vos Presets et appuyez sur OK. Tous les Presets sont resauvegardés dans la mémoire RAM du Finalizer.
Attention: Ceci efface tous les Presets RAM du Finalizer PLUS/96.
Mem > MIDI
Connectez la sortie MIDI du Finalizer à un autre Finalizer, un séquenceur ou tout autre enregistrreur MIDI. Appuyez sur OK pour que le Finalizer transfert les données MIDI de tous les Presets RAM.
MIDI > Mem
Connectez l'appareil de sauvegarde à l'entrée MIDI du Finalizer et appuyez sur OK. Le Finalizer est pré à receivevoir le Dump MIDI contenant les Presets RAM.
Attention: Ceci efface tous les Presets RAM du Finalizer.
Convert preset card
Les cartes de Preset du premier Finalizer (ancien modele) peuvent être utilisées. Pour cela,CHOISISEZ la fonction CARD to MEM de la fenetre Utility.
De cette façon, la carte n'est pas affectée, mais les Presets du Finalizer PLUS/96 ne peuvent pas etre sauves sur le format de cette carte.
Ceci efface tous les Presets RAM du Finalizer PLUS/96.
Si vous souhaitez convertir votre carte de Preset pour un usage exclusif avec Finalizer PLUS/96, utilisez la fonction CONVERT PRESET CARD de la fenetre Utility.
Vous n'aurez donc plus à utiliser la fonction CARD to MEM avec la carte du Finalizer PLUS/96, mais les Presets ne peuvent plus être lus par le Finalizer d'origine.
Choisissez entre: External Fader/Fade up-down/Bypass.
Selectionnez External Fader si vous souhaitez utiliser le Master Fader optionnel pour vos Fades numériques manuels.
(Reportez-vous à la description du Master Fader page 56).
Bypass
Thru: Bypassle signal en 24 bits.
Normal : Le Dither, le filtrre coupe-bas et le retard d'anticipation restentinchangés.
FENETRE RESET



—PlacezYOURcurseurici et appuyez sur OK pour terminer.
Pour acceder à la fenêtre Reset, maintenez la touche BYPASS enforcée lors de la mise sous tension. Déplacez le CURSEUR à l'aide des touches MENU puis appuyez sur OK pour sélectionner le type de réinitialisation.
Load User Default
Réinitialise tous les paramètres système aux réglages par défaut que vous avez effectuels (voir Store User Def.). Cette réinitialisation ne supprime PAS les Presets utilisé du Finalizer.
Store User Def.
Une fois le Finalizer parfaitement configuré, vous pouvez sauvegarder cette configuration comme configuration par défaut. Cette fonction est très utile, par exemple si vous avez terminé un traitement spécifique et souhaitez revenir à une utilisation habituelle. Une fois le Finalizer configuré, Sélectionnez simplement ce paramètre et appuyez sur OK pour sauvegarder la configuration comme configuration par défaut. Le réglage utilisateur par défaut inclut tous les paramètres système.
Set User Name
Cette fonction vous permet de saisir votre nom et numéro de téléphone dans le Finalizer. Appuyez sur OK pour acceder au menu des données utilisateur. Utilisez la molette ADJUST et les touches MENU pour écrire votre nom et numéro de téléphone. Appuyez sur OK pour valider. Notre nom et numéro de téléphone s'affichent lors de la mise sous tension.
Reset System Parameters
Réinitialise tous les paramètres système aux réglages usine. Cette réinitialisation ne supprime PAS les Presets utiliser du Finalizer.
Clear all presets
Efface tous les Presets RAM.
Run Test Program
Reportez-vous à la page 47 pour obtenir de plus amples détails.
Fader Calibration
Reportez-vous à la page 56 pour obtenir de plus amples informations.
CHARACTERISTIQUES TECHNIQUES - FINALIZER PLUS
Entrées/sorties numériques
Connecteurs :
Formats :
Dither de sortie :
Entrée Word Clock :
Fréquences d'échantillonnage :
Temps de traitement :
Bande passante DIO :
DHT + bruit
Conversion fréq. d'échantill.
Type :
Plage dynamique :
DHT+bruit :
Plage fréquence d'entrée :
Entrées analogiques
Connecteurs :
Impedance :
Niveau max. d'entrée :
Niveau min d'entrée (pour 0 dBFS)
Sensibilité
Conversion A/N :
Retard de conversion A/N :
Plage dynamique :
DHT:
Bande passante :
Diaphonie :
Sorties analogiques
Connecteurs :
Impedance :
Niveau max. de sortie :
Plage de sortie pleine échelle :
Conversion N/A :
Retard de conversion N/A :
Plagedynamique:
DHT:
Bande passante :
Diaphonie :
Compatibilité
Normes :
Sécurité
Certificé :
Environnement
Température de fonctionnement :
Température de stockage :
Humidité
Interface PC-Card
Connecteur :
Standards :
Format carte :
Interface de contrôle
MIDI:
GPI, Pedal, Fader :
Généralités
Finition :
Ecran LCD :
Dimensions :
Poids :
Tension secteur :
Consummation :
Autonomie de la pile :
Garantie, pieces et main d'oeuvre :
RCA, 75 Ohms, 0,6 à 10 V crête-à-crête
Continu à 23,9 kHz ± 0,01 dB à 48 kHz
Compression de -130 dB (0,00003 %), à 10 dB, 20 Hz-20 kHz
Asynchrone
120 dB
-106 dB 44,1 to 48 kHz à 1 kHz, -2 dBFS
31 kHz à 49 kHz
XLR symétriques (broche = point chaud)
20 kOhms
+22 dBu (symétrique)
-10 dBu
Réserve dynamique à 12 dB : -22 dBu à +10 dBu
24 bits (1 bit, suréchantillonnage 128 fois)
0,8 ms à 48 kHz
103 dB (non-ponderée), >106 dB(A)
-95 dB (0,0018 %) à 1 kHz, -6 dBFS (FS à +16 dBu)
10 Hz à 20 kHz: +0/-0,2 dB
<-80 dB, 10 Hz à 20 kHz, -100 dB à 1 kHz typique
XLR symétrique (broche = point chaud)
100 Ohms (transformeur actif)
+22 dBu (symétrique)
-10 dBu à +22 dBu
24 bits (1 bit, suréchantillonnage 128 fois)
0,57 ms à 48 kHz
100 dB (non-pondérée), >104 dB(A)
-86 dB (0,005 %) à 1 kHz, -6 dBFS (FS à +16 dBu)
10 Hz à 20 kHz: +0/-0,5 dB
<-60 dB, 10 Hz à 20 kHz typique -90 dB à 1 kHz
EN 55103-1 et EN 55103-2, FCC alinéa 15 Classe B, CISPR 22 Classe B
IEC 65, EN 60065, UL 1419 et CSA E65
0^ C à 50^ C
-30°C à 70°C
90% max. sans condensation
Carte PC-Card, carte 68 broches type 1
PC-Card 2.0, JEIDA 4.0
Jusqu'à 2 Mo SRAM
In/Out/Thru:Connecteur DIN 5 broches
Jack 6,35 mm
Façade en aluminium anodisé, chàssis en acier peint
Ecran graphique LCD 56 x 128
483× 44× 208mm
2,35 kg
100 à 240 V alternatif, 50 à 60 Hz (sélection automatique)
<20W
10 ans
1 an
CHARACTERISTIQUES TECHNIQUES - FINALIZER 96
Entrées/sorties numériques
Connecteurs :
Formats :
Dither de sortie :
Entrée Word Clock :
Fréquences d'échantillonnage :
Temps de traitement :
Bande passante DIO :
DHT + bruit
Conversion fréq. d'échantill.
Type :
Plage dynamique :
DHT+bruit :
Plage fréquence d'entrée :
Entrées analogiques
Connecteurs :
Impedance :
Niveau max. d'entrée :
Niveau min d'entrée (pour 0 dBFS)
Sensibilité
Conversion A/N :
Retard de conversion A/N :
Plagedynamique:
DHT:
Bande passante :
Diaphonie :
Sorties analogiques
Connecteurs :
Impedance :
Niveau max. de sortie :
Plage de sortie pleine échelle :
Conversion N/A :
Retard de conversion N/A :
Plagedynamique:
DHT:
Bande passante :
Diaphonie :
Compatibilité
Normes :
Sécurité
Certificé
Environnement
Température de fonctionnement :
Température de stockage :
Humidité :
Interface PC-Card
Connecteur :
Standards :
Format carte :
Interface de contrôle
MIDI:
GPI, Pedal, Fader :
Généralités
Finition :
Ecran LCD :
Dimensions :
Poids :
Tension secteur :
Consommation :
Autonomie de la pile :
Garantie, pièces et main d'oeuvre :
RCA, 75 Ohms, 0,6 à 10 V crête-à-crête
0,2 ms à 48 kHz, 0,1 ms à 96 kHz
Continu à 23,9 kHz ± 0,01 dB à 48 kHz, continu à 47,9 kHz ± 0,01 dB à 96 kHz
Compression de -130 dB (0,00003 %) à 10 dB, 20 Hz-20 kHz
Asynchrone.
120 dB
-106 dB 44,1 à 48 kHz à 1 kHz, -2 dBFS
31 kHz à 49 kHz
XLR symétriques (broche 2 = point chaud)
20 kOhms
+22 dBu (symétrique)
-10 dBu
Réserve dynamique à 12 dB: -22 dBu à +10 dBu
24 bits (6,144 MHz delta sigma à 48/96 kHz)
0,8 ms à 48 kHz, 0,4 ms à 96 kHz.
103 dB (non-pondérée, bande passante = 22 kHz), >106 dB(A)
-95 dB (0,0018 %) à 1 kHz, -6 dBFS (FS à +16 dBu)
10 Hz à 20 kHz : +0/-0,2 dB à 48 kHz, 10 Hz à 45 kHz : +0/-1 dB à 96 kHz
<-80 dB, 10 Hz à 20 kHz, -100 dB à 1 kHz typique
XLR symétriques (broche 2 = point chaud)
100 Ohms (transformeur actif)
+22 dBu (symétrique)
-10 dBu à +22 dBu
24 bits (6,144 MHz delta sigma à 48/96 kHz)
0,57 ms à 48 kHz, 0,28 ms à 96 kHz
100 dB (non-pondérée, bande passante = 22 kHz), >104 dB(A)
-82 dB (0,008 %) à 1 kHz, -6 dBFS (FS à +16 dBu)
10 Hz à 20 kHz : +0/-0,5 dB à 48 kHz, 10 Hz à 45 kHz : +0/-3 dB à 96 kHz
<-60 dB, 10 Hz à 20 kHz, -90 dB à 1 kHz typique
EN 55103-1 et EN 55103-2, FCC alinea 15 Classe B, CISPR 22 Classe B
IEC 65, EN 60065, UL 1419 et CSA E65
0^ C à 50^ C
-30° C à 70° C
90% max. sans condensation
Carte PC-Card, carte 68 broches type 1
PC-Card 2.0, JEIDA 4.0
Jusqu'à 2 Mo SRAM
In/Out/Thru : Connecteur DIN 5 broches
Jack 6,35 mm
Façade en aluminium anodisé, chassin en acier peint
Ecran graphique LCD 56 x 128
483× 44× 208mm
2,35 kg
100 à 240 V alternatif, 50 à 60 Hz (sélection automatique)
<20W
10 ans
1 an
TABLEEAUD'IMPLEMENTATIONMIDI
PROCESSEUR DE MASTERING EN STIUDIO: Finalizer - 1er février, 1998 Version 2.02
L'utilisation d'un apparéil MIDI pour transmettre les messages de contrôleurs continus vous permet de contrôler tous les paramètres du Finalizer. Reportez-vous au mode d'emploi de l' apparéil MIDI pour connaître les procédures de configuration des numérodes de contrôleurs.
Entree gauche 10
Entree droite 11
Entrée insertion externe 12
Sortie insertion externe 13
Entrée (analog./numé.) 14
Horloge 15
Balance 16
Selection du Dither 17
Gain de sortie analogi. 18
Courbe du Fade 19
Durée du Fade 20
Bypass 21
Filtre coupe-bas 22
Format sortie numérique23
Copie sortie numérique 24
Gain du normaliseur 30
Ecritage du normaliser31
Freq. correcteur grave 32
Pente correcteur grave 33
Gain correcteur grave 34
Fréquence corr. bande 1 35
Largeur bande Bande 1 36
Gain bande 1 37
Freq.correct.bande2 38
Largeur bande Bande 2 39
Gain bande 2 40
Freq.correct.bande3 41
Largeur bande Bande 3 42
Gain bande 3 43
Freq.correcteur aigu 44
Pente correcteur aigu 45
Gain correcteur aigu 46
Gain global correcteur 47
| Bandes | Graves | Méridium | Aigus |
| Seuil comprésseur | 48 | 61 | 74 |
| Taux comprésseur | 49 | 62 | 75 |
| Attaque comprésseur | 50 | 63 | 76 |
| Rétablis. comprésseur | 51 | 64 | 77 |
| Niveau comprésseur | 52 | 65 | 78 |
| Seuil limiteur | 53 | 66 | 79 |
| Taux limiteur | 54 | 67 | 80 |
| Attaque limiteur | 55 | 68 | 81 |
| Rétablis. limiteur | 56 | 69 | 82 |
| Seuil expanseur | 57 | 70 | 83 |
| Taux expanseur | 58 | 71 | 84 |
| Attaque expanseur | 59 | 72 | 85 |
| Rétablis. expanseur | 60 | 73 | 86 |
Ecrétagedynamique 89
Parametre Crest 90
Niveau dynamique 91
Plafond dynamique 92
Retard dynamique 93
Plage expanseur 94
Param. Radiance Drive 95
Param. Radiance Curve 96
Réglage stéreo MS 97
Réglage stéreo G/D 98
Seuil dé-esseur 99
Taux déesseur 100
Attaque dé-esseur 101
Rétablis. dé-esseur 102
Fréquence dé-esseur 103
Courbe dé-esseur 104
AUTO TEST
Utilisez la molette ADJUST pour faire défiler les tests.
Test de touches
Sélectionnez ce test en appuyant sur OK.
Pour réussir le test, vous doivent appuyer sur les touches dans
I'ordre indiquedeparleFinalizer.
Appuyez sur la touche HELP pour quitter ce test.
Test de la molette ADJUST
Selectionnez ce test à l'aide de la touche OK.
Tournez la molette ADJUST de 0 à 30 et de 30 à 0.
Appuyez sur la touche HELP pour quitter ce test.
Test de tímoins LED
Selectionneze test à l'aide de la touche OK.
Tournez la molette ADJUST pour tester les LEDs. Le test est bon lorsque toutes les LEDs s'allument.
Appuyez sur la touche HELP pour quitter ce test.
Test d'affchage
Appuyez sur OK pour selectionner ce test.
Appuyez sur OK pour vérifier que tous les pixels sont allumés.
Appuyez sur n'importequelle touche pour quitter le test des pixels.
Appuyez sur OK pour quitter ce test.
Test d'entretes/sorties analogiques
Appuyez sur OK pour selectionner ce test.
Connectez la sortie analogue du Finalizer à son entrée analogue et appuyez sur OK.
Utilisez un cable symétrique.
L'affichage doit indiquer -12 dB pour que le test soit bon.
Appuyez sur la touche HELP pour quitter ce test.
Test d'entretes/sorties numériques
Appuyez sur OK pour selectionner ce test.
Connectez la sortie AES/EBU à l'entrée AES/EBU et appuyez sur OK.
Connectez la sortie S/PDIF à l'entrée S/PDIF et appuyez sur OK.
Connectez la sortie ADAT à l'entrée ADAT et appuyez sur OK.
L'affichage doit indiquer 0 dB pour que le test soit bon.
Appuyez sur HELP pour quitter ce test.
Test d'entretes/sorties MIDI
Appuyez sur OK pour sélectionner ce test.
Connectez la sortie MIDI Out à l'entrée MIDI In.
Des messages Prg. change (Program Change) 1-128 sont envoyés par le connecteur MIDI Thru. Connectez cette prise à un appeareil MIDI externe et confirmez la transmission des Program Changes.
Appuyez sur HELP pour quitter ce test.
Test du pédalier
Appuyez sur OK pour selectionner ce test.
Connectez un pédalier de type pouvoir à l'entrée pédalier.
Lorsque vous appuyez sur le pousoir, vous doivent dire OK.
Lorsque you relâchez le pouvoir, vous nevez dire NOT OK.
Appuyez sur HELP pour quitter ce test.
Test de la carte PC-Card
Appuyez sur OK pour selectionner ce test.
Insérez la carte PC-Card.
Notez que toutes les données continues sur la carte PC-Card sont détruites par le test.
Appuyez sur OK pour lancer le test.
Résultats :
Appuyez sur la touche HELP pour quitter ce test.
Test de la pile
Appuyez sur OK pour selectionner ce test.
Vérifiez que le résultat est OK.
Appuyez sur HELP pour quitter ce test.
Test du système
Appuyez sur OK pour selectionner ce test.
Verifiez que le résultat est OK.
Résultats :
Appuyez sur HELP pour quitter ce test.
Appuyez sur la touche Power Off - On pour activer/désactiver le système d'exploitation.
Test intégré v.3.06
Note relative à la maintenance
Si vous devez nous renvoyer cet appeareil pour qu'elle que raison que ce soit, placez-le dans son emballage d'origine puis dans un autre avant de le renvoyer.
ANNEXES Glossaire
AES/EBU
Standard professionnel d'entrées/sorties numériques. Utilise des cables XLR symétriques.
S/PDIF
Standard grand public d'entrées/sorties numériques. Utilise des cables RCA coaxiaux ou un format Lightpipe.
DITHERING
Le Dithering permet d'optimiser la qualité du signal audio numérique de faible niveaux. Du bruit de fond filtré est ajusté pour obtenir un signal moins distordu.
Si vous utilisez les sorties numériques, le matériel connecté en aval dicte la résolution de sortie à utiliser. Un enregistrure CDR ou un DAT doit toujours posseder une résolution de 16 bits.
NIVEAUX PROFESSIONNELS/GRAND PUBLIC
VoudevezcorrectementreglierlesparametesPro/Con dans le menu de configurationd'entrees/sortiesenfonctiondu type delatemier queyouutilisezavecleFinalizer.
Entrées analogiques du Finalizer :
Plage grand public: -16 dB à +10 dB, niveau nominal = -10 dB
Plage professionnelle: -6 dB à +16 dB, niveau nominal = +4 dB
Sorties analogiques du Finalizer :
Plage grand public: -10 dB à +16 dB
Plage professionnelle: -16 dB à +6 dB
Les niveaux sont répertoriés dans les caractéristiques techniques ou indiqués en face arrêté des appareils connectés.
Déesseur
AlGORITHM permettant de supprimer les sons "S" ou les sibilantes des parties vocales.
Commands SysEx
Données MIDI spécifiques de l'appareil, généralement utilisées pour le contrôle à distance.
Préaccentuation
La préaccentuation est utilisé en radiodiffusion pour accentuer les hautes féquences. L'appareil en aval compte cette préaccentuation en attenuant ces mêmes féquences.
ANNEXES Aide
Finalizer
Le Finalizer est un apparéil extrémement puissant qui permet d'augmenter la densité des signaux. En travaillant sur plusieurs zones de fréquences, le Finalizer permet d'obtenir un mixage avec une énergie et un niveau accrus. Le son possède ainsi plus de "punch" tout en conservant une sensation de légèreté lorsque cela est nécessaire.
Etant donné que différentes approaches sont possibles, nous avons conçu ce chapitre pour vous familiariser avec les fonctions du Finalizer.
Veillez à ne pas utiliser le Finalizer de façon excessive. Toutefois, une compression multibande importante et un écretage deux générent une fatigue auditive supérieure à celle des signaux dont la plage dynamique est réservée.
Par conséquent, utilisez votre ouïe et profitez des fonctions remarquables du Finalizer en appliquant un traitement approprié pour chaque type de situation.
La PAGE PRINCIPALE du Finalizer vous indique la synoptique et l'ordre de traitement.
Entrée
Selectionnez le type d'entrée : Analogue ou numérique. Si vous choisissez l'entrée analogue, utilisez les barres de niveau pour optimiser les performances des convertisseurs A/N.
N'oubliez pas de selectionner la fréquence d'échantillonnage appropriée. Par exemple, si vous doivent réalier un CD, désissez toujours une fréquence de 44,1kHz .
Chargez ensuite le Preset CD-Master en utilisant la touche RECALL, selectionnez CD-Master et appuyez sur OK pour charger le Preset.
Correcteur
You pouez modifier l'équilibre spectral de votre morceau.
Insertions
Choisissez entre DRG, réglage stéreo, correcteur dynamique, correcteur paramétrique, insertion externe, codage/décodage MS ou image stéreo par bande.
Normaliseur
L'optimisation du niveau du signal commence avec le normalisier.
L'écran affiche la représentation graphique du signal en entrée.
En augmentant le gain, vous diminuez la réserve dynamique, représentée par les deux lignes en pointillés.
Réglez le gain de façon à ce que le niveau des crétes se situe juste en dessous ou au-dessus de ces lignes.
Expanseur
L'expanseur est très utile lorsque vous souhaitez "nettoyer" votre mixage. Vous pouvez l'utiliser comme expanseur progressif ou comme Noise Gate en tout-ou-rien.
Ecoutez le début du mixage pour détecter tout bruit de fond (de bande ou d'enregistrement).
En présence de bruit de fond indésirable, utilisez l'expanseur de la façon suivante :
Réglez le taux à 1:32 (expansion la plus forte).
Réglez ensuite le seuil. L'expanseur entre en action lorsque le signal chute en dessous du seuil.
Lancez le morceau et vérifie que le début est exempt de bruit de fond.
Si vous souhaitez supprimer le bruit de fond d'une bande, vous pouvez utiliser uniquement l'expanseur de la bande aigue.
Compresseur
Le compresseur est le coeur du Finalizer car il permet d'ajouter du "punch" à votre signal.
Lorsque vous appliquez une compression multibande, il est nécessaire de surveiller le signal. Le signal contient-il trop d'aignus ou de graves, et inversement? Est-ce que les Médium sont bien définis? Vous pouvez vous retrouver dans une situation où votre mixage sonne bien mais possède une dynamique trop importante et nécessite donc plus de "punch".
Placez le Finalizer en mode Bypass et chargez le Preset "CD-Master". Commencez votre mixage et désactiver le mode Bypass. Vous entendez immédiatement les variations sonores car le Preset "CD-Master" est créé pour condenser la plage dynamique de quasiment tous les types de musiques rythmiques actuelles. Dans ce cas, il vous suffit de régler le niveau d'entrée à l'aide du normaliseur.
Si vous souhaitez modifier la relation entre les trois bandes de fréquence en utilisant le comprésur, deux possibilités s'offrent à vous. La première est de modifier le niveau des bandes et les utiliser comme un correcteur trois bandes. La seconde est de comprésur individuellement les trois bandes. C'est en utilisant le comprésur multibandue que vous entendrez la plus grosse différence. Un bon comprésur condense la plage dynamique du mixage,
ANNEXES Aide
mais ǒte également de la dynamique au signal. La clé pour une utilisation appropriée du compresseur réside dans le réglage de l'attaque et du rétablissement. Ces deux paramètres ont une énorme influence sur la densité du mixage ou sur la qualité du signal après la compression.
Pour la bande des graves, l'attaque doit généralement être rapide et le temps de rétablissement aussi lent car les basses fréquences possèdent une longueur d'onde importante. Pour les Médium, utilisez également une attaque rapide mais avec un temps de rétablissement un peu plus rapide étant donné que l'oreille est très sensible à cette bande de fréquence. Si le temps de rétablissement des Médium est trop long, le signal manquera de naturel. Pour les haute fréquences, l'attaque doit être un peu plus lente que pour les deux autres bandes car elle laisse passer les transitoires hautes fréquences. Ceci évite d'obtenir un son trop compressé. Le temps de rétablissement des aigus doit être rapide comme celui des Médium (pour les mêmes raisons) afin d'éviter d'obtenir un son trop dense.
Limineur
Le limiteur est place en aval du compresseur. Cela signifie que si l'action du compresseur est trop agressive, l'action du limiteur le sera également. Conservez de la marge dans les régles de limitation afin que le limiteur n'entre en action qu'occasionnellement. Si les niveaux de sortie du bloc compresseur sont régles trop pres du plafond du limiteur, votre mixage sera "écrase". L'utilisation traditionnelle du limiteur, particulièrement avec des régles de taux progressifs, permet de conserver un son naturel. Utilisez le limiteur d'échéage doux avec un retard d'anticipation pour éviter de laisser passer toute créée non-traitée en sortie du Finalizer.
Fréquence de coupure
Le choix des fréquences de coupure est essentiel à une utilisation optimale de l'appareil. En modifiant le réglage du paramètre Cross-Over en fonction du signal, vous pouvez modifier considérablement le son. Par conséquent, réglez ce paramètre de plusieurs façon differentes afin de trouver le meilleur réglage en fonction de votre son.
Ce chapitre n'est qu'une brève description de quelques-unes des possibilités du Finalizer. Il ne remplace pas l'expérience que vous pouvez accérir en testant le Finalizer.
Utilisez votre ouie
DEPANNAGE
Vous appuyez sur la touche POWER mais la Led ne s'allume pas.
- L'interrupteur Power en face arrêté est désactivé.
Les afficheurs de niveau d'entrée ne fonctionnent pas.
- Vous utilisez les entrées analogiques, mais le sélection d'entrée du menu E/S est réglé sur Digital In.
- Le niveau d'entrée analogue est trop faible.
Aucun son ne sort du DBMAX
- Vous utilisez les entrées analogiques mais le sélection d'entrée du menu E/S est réglo sur Digital In.
Vou ne pouvez pasmettre l'appareil hors tension.
- Maintenez la touche POWER enfoncée pendant 3 secondes.
ANNEXES Brochage

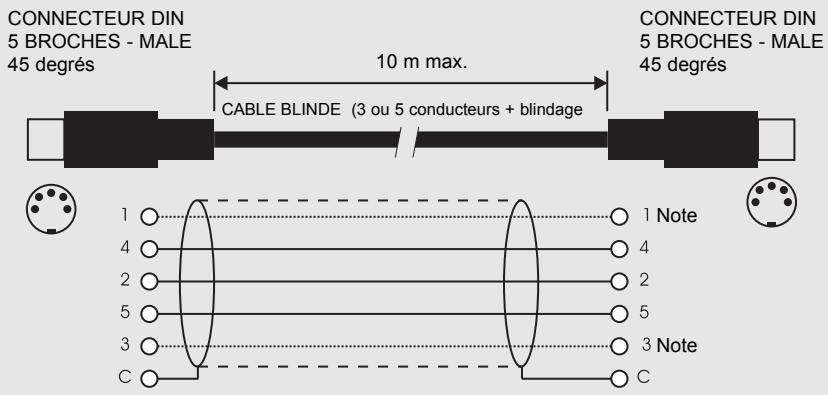

Cable MIDI/RS485

NOTE!
Sur les apparciels TC équipés d'une interface RS485, les broches 1 et 3 des connecteurs DIN sont réservés pour une connexion RS485. Par conséquent, si vous connectez l'objet à un autre objet的实际ités, veillez à utiliser un cable MIDI à trois conducteurs (et non un cable MIDI-PLUS à cinq conducteurs).

Câble pédalier
COMMUTATEUR AU PIED ou identique

Cable Fader
XLR-XLR
Broche 1 - Broche 1
(masse)
Broche 2 - Broche 2 (point chaud)
Broche 3 - Broche 3 (point froid)

Jack (asymétrique) - XLR
Corps - Broche 1
(masse)
Pointe - Broche 2 (point chaud)
Corps - Broche 3 (point froid)

Jack (symétrique) - XLR
Corps - Broche 1
(masse)
Pointe - Broche 2 (point chaud)
Bague - Broche 3 (point froid)

POINTE BAGUE MASSE
ANNEXES
Ce matériel a été testé pour respecter les normes relatives aux apparèils numériques de classe B, conformément à l'alinéa 15 des normes FCC.
Ces limites sont élaborées afin de vous protégger contre toute interférence nuisible produit par une installation résidentielle.
Ce matériel génère, utilise et émet des fréquences radio. S'il n'est pas installé et utilisé suivant les instructions données, il peut causer des interférences nuisibles aux communications radio.
Cependant, aucune garantie n'est donnée concernant la possibilité d'interférences avec une autre installation.
Si une interférence se produit en réception radio et télévisuelle, lors de la mise sous ou hors tension, nous vous recommendons de suivre les instructions suivantes :
- Réorientez et replacez l'antenne de réception.
- Augmentez la distance entre le matériel et le récepteur.
- Connectez le matériel sur une ligne secteur différente de celle dans laquelle est connecté l'appareil.
- Adressez-vous à un vendeur ou à un technicien si vous avez besoin d'une assistance.
Avertissement :
Toute modification ou changement effectué et non-indiqué par ce manuel entraine l'annulation de la garantie.
Pour les utilisateurs canadiens :
Cet appeareil numérique de la classe B respecte toutes les exigences du Reglement sur le matériel brouilleur du Canada.
Avertissement :
Risque d'une explosion en cas de mauvais placement de la pile. Remplacez la pile par une autre de même type recommandaee par le fabricant. Jetez les piles usagees conformement aux instructions du fabricant.
TC Electronic A/S, Sindalsvej 34, 8240 Risskov, Danemark, déclare que le produit suivant :
Processeur audio numérique Finalizer Plus/96
- est conforme à ce certificat et répond aux normes européennes concernant les standards suivants :
EN 60065
Normes de sécurité relatives aux apparciels électroniques, domestiques et d'utilisation générale.
EN 55103-1
Normes relatives aux appeareils audio, video, audiovisuels domestiques et au matériel d'éclairage à usage professionnel.
Aléa 1 : Emission.
EN 55103-2
Normes relatives aux appeareils audio, video, audiovisuels domestiques et au matériel d'éclairage à usage professionnel.
Aléna 2: Immunité.
Conformément aux normes des directives suivantes : 73/23/EEC, 89/336/EEC
Publie à Risskov, 1er Février 1998
Anders Fauerskov
Directeur général
LISTE DES PRESETS
1 CD Master
Preset d'utilisation générale, sur tous les types de musique actuelle.
2 CD Premaster
Similaire au CD Master, mais sans échéage doux.
3 Mix Master
Preset de Mastering. Accentue les basses et haute fréquences.
4 Final Pop
Aucune action en dessous du niveau de seuil. Destiné à la musique Pop.
5 Country Shape
Preset avec correcteur et compréseur. Destiné à la musique Country.
6 Rock Shape
Preset Rock moyennement compressé. Utilise l'effect DRG pour Brokerir la sonorité de ce type de musique.
7 Final Symphony
Compression très légère destinée à une musique symphonique.
Preset avec compression douce. Donne de l'ouverture au morceau. Idéal pour les musiques légères.
9 Subtle Compression
Compression douce et subtile.
10 Cleanup
Expanseur et compresseur pour "nettoyer" le signal.
11 Dance Beat Builder
Compression pour musiques Techno, House et Groove.
12 Dance Master
Idéal pour toutes les musiques Dance.
13 Punch it up Hill
Accentue les basses fréquences à l'aide de la compression et de la correction.
14 Chicago Hype
Compression moyenne permettant d'accentuer les graves et les aigus.
15 Finalizing
Compression de Mastering dans la plage des Médium.
16 Commercial
"Gonfle" le signal. Ideal pour les messages publicitaires.
17 Commercial Speak
Preset destiné aux messages publicitaires avec voix masculines.
18 Vocal Comp Light
Légère compression pour les parties vocales.
19 De-esser + Soft Comp
Dé-esseur associé à une compression très subtile.
20 Instrument Track
Donne du "punch" aux pistes ne contenant pas de voix.
21 Drum Compression
Idéal pour compresser les pistes de batterie.
22 Singing Bassdrum
Compression extréme permettant d'obtenir un son de grossse caisse époustouflant.
23 Aggressive JazzBass
Traitement important pour JazzBass utilisant l'effet DRG et une correction extreme.
24 StereoEnhance + Comp
Pour obtenir une légère atténuation du centre de la stéreo et une accentuation du positionnement stéreo de la piste.
25 Nasty Phone
Correction et compression pour obtenir un son "déphonique".
26 Neutral
Preset complètement neutre. Utilisez-le si vous choisissez de vous servir uniquement des convertisseurs du Finalizer.
27 Wider Image
Preset pour l'élargissement stéreo avec codage/décodage MS.
28 MS Decoder
M est placé sur le canal gauche, la stéreo est à droite.
Elargit le champ stéreo des aigus à l'aide de l'image stéreo par bande. Utilisez le compresseur uniquement pour remonter le niveau (2 dB).
30 Radio Loudness
Image stéreo par bande utilisée pour ajouter du "punch" dans les basses et élargir les Médium. La zone de Médium sélectionnée est comprise entre 100Hz et 8kHz .
Pourquoi un Master Fader?
Si vous réaliserez un Fade en entrée du Finalizer, le comprisseur va accenterer automatiquement le niveau lors du Fade. Pour éviter ce type de problème, les Fades doivent être effectuels en sortie du Finalizer. Le Master Fader vous permet de réaliser un Fade manuel en sortie du Finalizer. Vous pouvez ainsi réaliser un Fade numérique et assurer un contrôle précis de l'équilibre entre les canaux gauche et droit.
Connexion et calibrage du Master Fader
Pour que le Master Fader fonctionne correctement, vous devez le calibrer :
- Connectez le Master Fader au connecteur externe du Finalizer.
- Maintenez la touche BYPASS du Finalizer enforcée lors de la mise sous tension de l'appareil.
- Sélectionnéz la fonction "Fader Calibration" à l'aide des touches MENU et appuyez sur OK.
- Placez le Master Fader en position maximum. Pour compenser les tolérances mécaniques, baissez-le légèrement.
- Appuyez sur OK
- Placez le Master Fader en position minimum. Pour compenser les tolérances mécaniques, ramenez-le légèrement.
- Appuyez sur OK

- Le Master Fader est maintainant calibre. Placez l'appareil sous/hors tension.
Activer le Master Fader
Pour activer le Master Fader, accedez au menu Utility et selectionné la fonction “Pedal Input Function” à l’aide des touches MENU. Utilisez la molette ADJUST pour selectionner “Ext. Fader”.
Le Master Fader contrôle à présent les Faders numériques du Finalizer. Le Fader situé dans la section Output du Finalizer suivra et affichera les mouvements et le niveau exact du Master Fader.
Cables et longueurs
Le Master Fader utilise des cables en jack mono. Le cable peut être prolongé avec un adaptateur jack/jack. La longueur de cable peut atteindre 100 metres. N'oubliez pas de recalibrer le Fader après avoir prolongé le cable.
