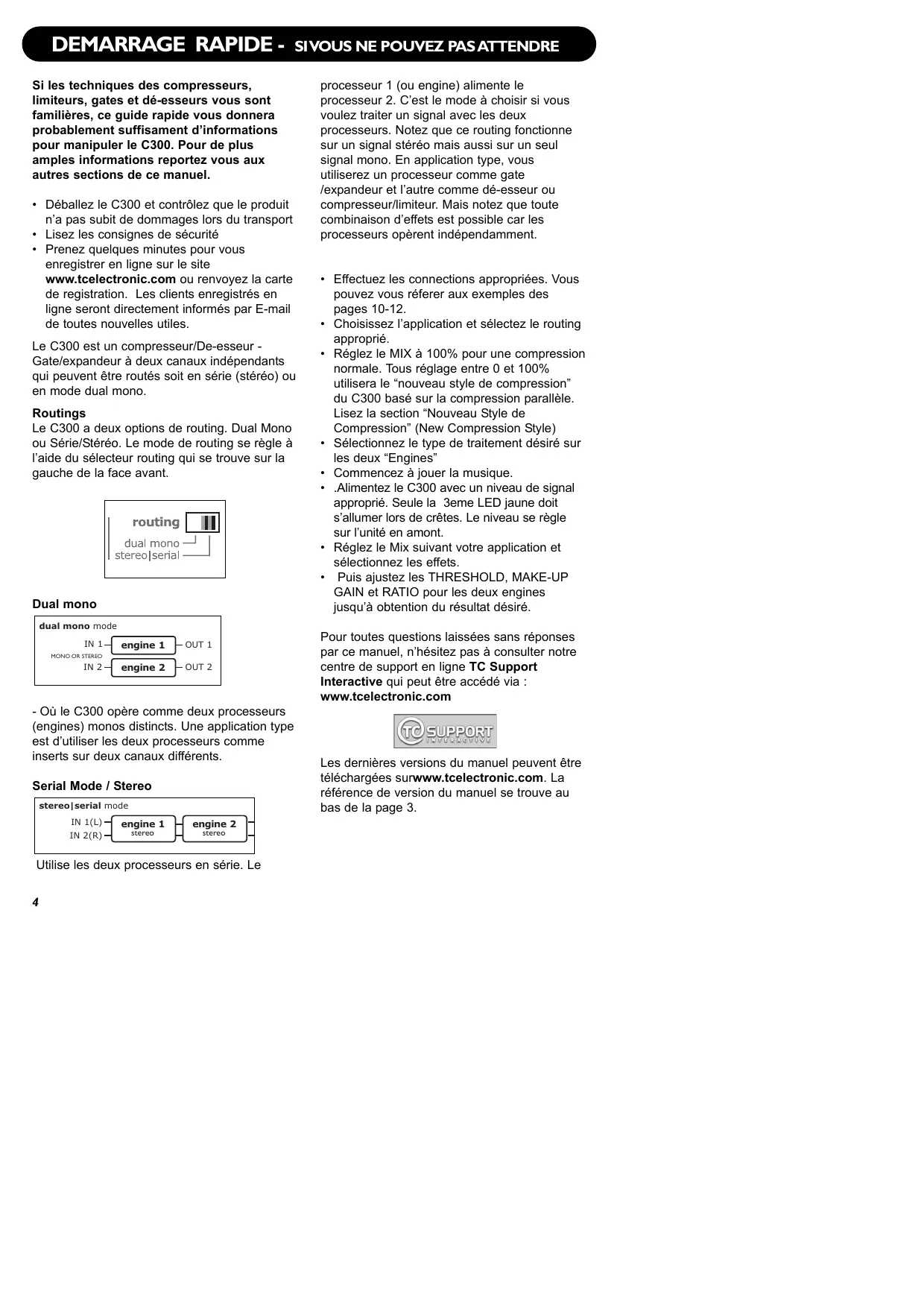

Mads Peter Lübeck • Lisez les consignes de sécurité • Prenez quelques minutes pour vous enregistrer en ligne sur le site www.tcelectronic.com ou renvoyez la carte de registration. Les clients enregistrés en ligne seront directement informés par E-mail de toutes nouvelles utiles. Le C300 est un compresseur/De-esseur Gate/expandeur à deux canaux indépendants qui peuvent être routés soit en série (stéréo) ou en mode dual mono. Routings Le C300 a deux options de routing. Dual Mono ou Série/Stéréo. Le mode de routing se règle à l’aide du sélecteur routing qui se trouve sur la gauche de la face avant.

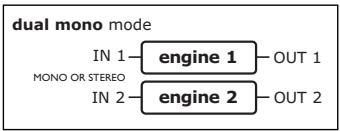

Dual mono dual mono mode

• Choisissez l’application et sélectez le routing approprié. • Réglez le MIX à 100% pour une compression normale. Tous réglage entre 0 et 100% utilisera le “nouveau style de compression” du C300 basé sur la compression parallèle. Lisez la section “Nouveau Style de Compression” (New Compression Style) • Sélectionnez le type de traitement désiré sur les deux “Engines” • Commencez à jouer la musique. • .Alimentez le C300 avec un niveau de signal approprié. Seule la 3eme LED jaune doit s’allumer lors de crêtes. Le niveau se règle sur l’unité en amont. • Réglez le Mix suivant votre application et sélectionnez les effets. • Puis ajustez les THRESHOLD, MAKE-UP GAIN et RATIO pour les deux engines jusqu’à obtention du résultat désiré. Pour toutes questions laissées sans réponses par ce manuel, n’hésitez pas à consulter notre centre de support en ligne TC Support Interactive qui peut être accédé via : www.tcelectronic.com

Les dernières versions du manuel peuvent être téléchargées surwww.tcelectronic.com. La référence de version du manuel se trouve au bas de la page 3.

INTRODUCTION Félicitations pour l’achat de votre C300 Dual Stereo Gate Compressor de TC Electronic.

Le C300 est un processeur de dynamique “dual engine’ d’utilisation simple qui fournit des prestations supérieures de compresseur /limiteur et gate/expandeur. Vous disposez d’un contrôle flexible du routing du signal, 16 presets optimisés de gate/expandeurs et 16 de compresseurs/limiteurs incluant la technologie de traitement de la dynamique multibande et pleine bande de TC, des styles de compressions innovatifs, la qualité haut de gamme TC. L’interface utilisateur extrêmememt intuitive et simple vous donne accès à des traitements de dynamique complexes et cohérents avec seulement quelques boutons, par le biais de simple opérations. Le C300 s’utilise principalement en tant qu’insert sur des canaux mono ou stéréo. Vous diposez dans le C300 d’algorithmes hautement avancés qui traiteront votre son avec une précision extrême, une qualité audio supérieure et des performances remarquables. Des convertisseurs haut de gamme préservent la qualité du signal analogue en entrée et en sortie depuis le domaine digital. Le monde de l’audio et de la musique a acclamé et récompensé TC Electronic pour ses produits remarquables. TC est pour beaucoup de monde synonyme de qualité supérieure et d’excellence, et nous sommes confiants que le C300 ne vous décevra pas. TC Electronic

Gate/Expander mode Indique si le signal traité est proche de surcharger la section de sortie

Ce mode peut être utilisé pour plusieurs applications différentes.

LED on = signal en dessous du threshold

En utilisant uniquement l’entrée et la sortie Left (gauche) le C300 opèrera comme deux blocs monos en série.

OVERLOAD la LED OVERLOAD peut indiquer différents types de surcharge.

La LED s’allume si :

1. Le signal analogique ou numérique en entrée est trop fort. Réduisez à la source du signal.

L’engine 2 peut être mis en bypass en réglant MIX sur bypass (au maximum dans le sens des aiguilles d’une montre) ainsi seul l’Engine1 est utilisé comme effet stéréo. La description des contrôles suivants est valables pour les deux Engines 1 et 2 Selecteur de PRESET Utilisez le selecteur de Preset pour choisir le preset de source désiré pour Engine 1.

Régle le threshold (seuil) pour le preset sélecté. Le Threshold devrait être réglé en fonction du niveau du signal à traiter. Plus le seuil est bas, plus le traitement est appliqué.

MIX / AMOUNT FRANÇAIS Pour les presets de compression le bouton

MIX/AMOUNT contrôle la balance entre le signal traité et le signal direct. En position 0% l’Engine’ est en bypass. En mode Gate/Expander ce bouton contrôle la valeur de réduction (damping)

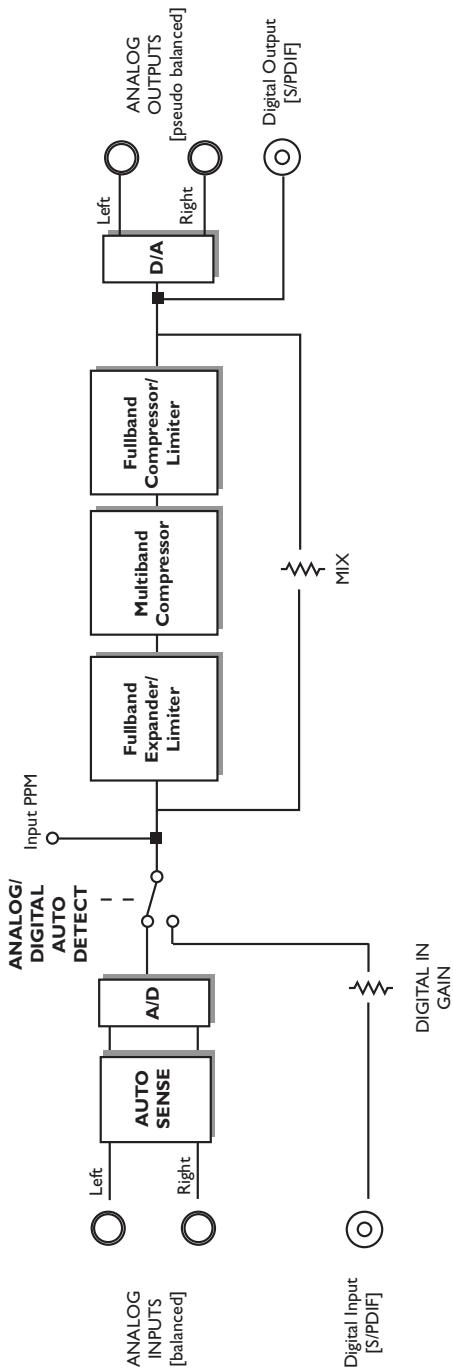

Le C300 détecte automatiquement si un signal numérique est présent sur l’entrée S/PDIF. Lorsque il est synchronisé à une horloge numérique valide, la LED DIGITAL IN s’allume en façade.

Si le C300 ne peut pas se caler sur le signal de l’entrée numérique, Les entrées analogiques sont en fonction.

But: Traitement individuel de deux canaux séparés.

• Sélectionnez le type de traitement pour chacun des engines 1 et 2. • Si vous avez sélectionné un preset de compression, réglez le Make up gain en position 12h. • Réglez le Threshold et le Ratio. • Réglez le MIX à 100% pour une application conventionnelle de traitement du signal global, ou utilisez un réglage moindre pour appliquer une compression parallèle (voir plus d’info sur ce nouveau style de compression plus loin dans ce manuel).

• Réglez le routing sur le mode “dual mono”

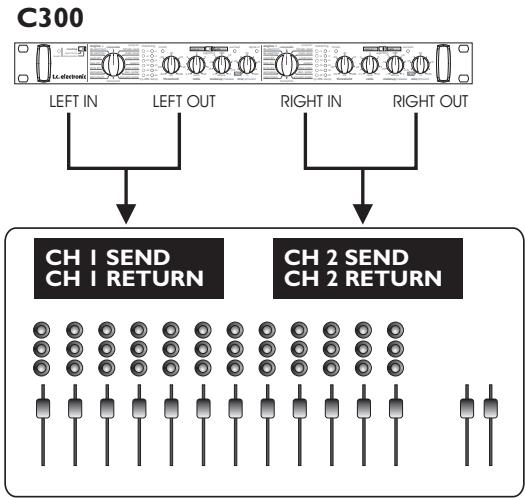

• Inserez l’engine 1 du C300 en utilisant un cable en Y (ou autre cable adapté). • Inserez l’engine 2 du C300 en utilisant un cable en Y (ou autre cable adapté).

• Ajustez le Make up gain pour compenser la réduction de niveau.

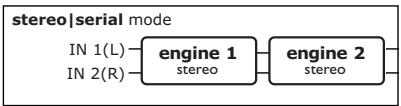

Stereo in / Stereo Out. Positionnez engine 2 en bypass en tournant le bouton de mix au maximum vers la droite sur ”BYP”. Stereo Série (les deux engines actifs) Stereo in / Stereo Out. .Les deux engines traitent le signal. C’est un choix typique si vous voulez combiner par exemple un Dé-esseur avec un compresseur sur une voix. • .Réglez le Routing sur Stereo/Serial.

• Choisissez un preset de traitement pour chacun des engines 1 et 2. Mettez engine 2 en bypass pour un traitement Stereo simple. • Si vous avez choisi un preset de compression, positionnez le Make Up gain à 12h. • Ajustez le Threshold et le Ratio • Réglez le MIX à 100% pour une application conventionnelle de traitement du signal global, ou utilisez un règlage moindre pour appliquer une compression parallèle (voir plus d’info sur ce nouveau style de compression plus loin dans ce manuel). • Ajustez le Make up gain pour compenser la réduction de niveau.

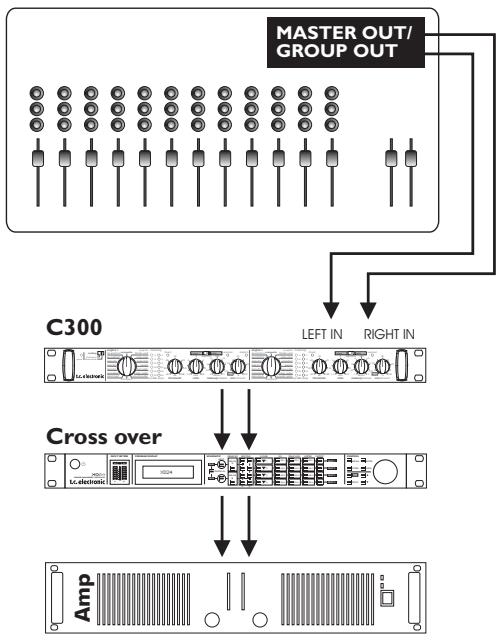

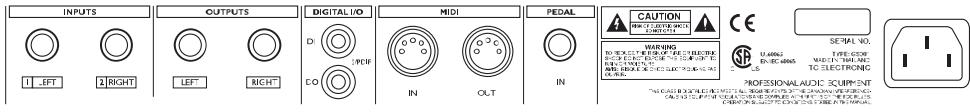

• Connectez le Master Out ou Group Out sur les entrées gauches et droites du C300 et les sorties sur l’unité en aval. ex : amplificateur

Beaucoup de mixers n’ont pas de point d’insert symétriques et par consèquent ils peuvent dégrader le signal en comparaison aux entrées principales symétriques. Il peut potentiellement en résulter un ajout de bruit et de souffle induits par les cables.

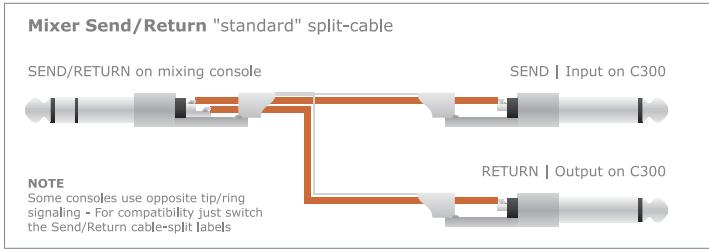

L’utilisation de ces cables permet au C300 de récupérer et de renvoyer à la console un signal optimisé, ce qui permet d’augmenter les performances de ces connections. La fonction “ground-sensing” est activée par l’utilisation de cables “ground sensing”

CABLES Connection à des équipements symétriques

Lorsque vous connectez le C300 à des unités en aval aux entrées symétriques vous DEVEZ utiliser des connecteurs mono/asymétriques sur les sorties du C300

Utilisez le preset Composite quand vous avez un signal complexe ou à multiples facettes tel qu’un signal de mix complet. Vous pouvez l’utiliser en mode compresseur ou en mode expandeur. Il fournit un véritable traitement multibande. Cela veut dire que le C300 fait le travail pour vous - Ce qui était auparavant une opération complexe est maintenant très simple grâce au preset composite optimisé.

Algorithme appliqué en mode Comp/lLim: Multi-band Compression + Peak Limiter Algorithme appliqué en mode Exp/Gate: Wideband Expansion (expansion large bande) Si vous voulez que vos choeurs ressortent tout en préservant le caractère d’ensemble d’un

Algorithme appliqué en mode Comp/lLim:

Multi-band Compression + Peak Limiter Algorithme appliqué en mode Exp/Gate: Algorithme appliqué en mode Exp/Gate: Wideband Gate/Expansion (expansion large bande) étendue dynamique qui est difficile à contrôler. Avec ce preset vous éviterez toutes les mauvaises surprises que des percussions puissantes et diffuses peuvent générer, et vous 15

La fonction de base de la compression peut

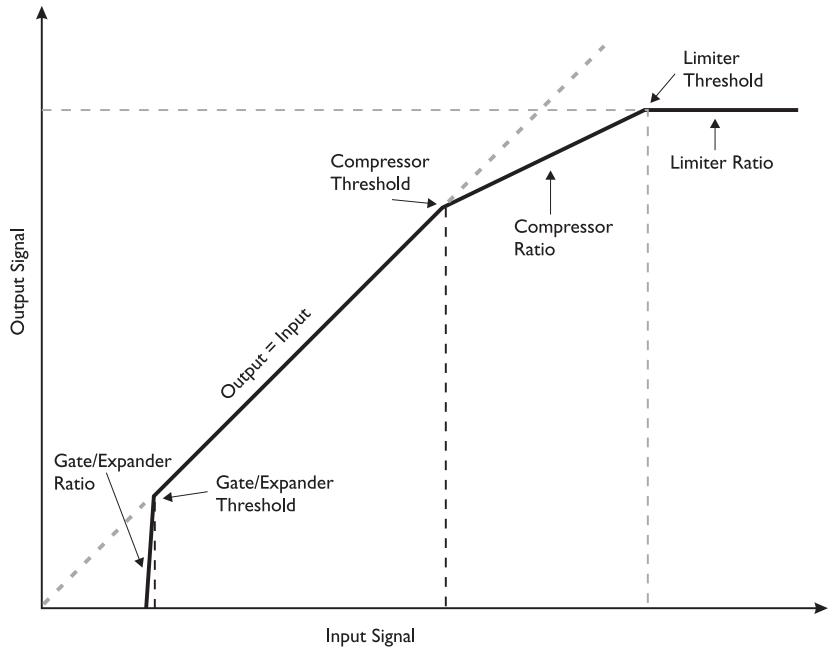

être réduite à la définition “contrôler le contenu dynamique” d’un signal audio. Cela consiste à réduire les parties les plus fortes de la source pour augmenter le niveau des parties de plus faibles volume. Mais la façon dont ceci est réalisé en production audio est sensiblement plus élaboré. Gardez un oeil sur l’illustration ci-dessous et considérons une compression de base. Le paramètre Threshold (seuil) - Il détermine la limite où le compresseur démarre ou relâche son action sur le signal. Dès que le niveau est au dessus du threshold, le compresseur est actif. En dessous il ne l’est pas. Ratio - Il détermine la quantité de réduction de gain appliquée lorsque le signal excède le seuil. Dans l’illustracion ci-dessous le Ratio est la profondeur de la courbe au dessus du Threshold. Attack time (temps d’attaque)- C’est le temps qu’il faut au compresseur pour atteindre la quantité de réduction de gain spécifiée par le ratio.

Release time - (temps de relâchement) C’est le temps qu’il faut au compresseur pour relâcher le signal une fois qu’il est repassé sous le seuil.

La manière dont ces paramètres sont réglés est très importante et seule la bonne combinaison donne le résultat désiré. Les programmes du C300 vous assistent grandement dans cette tâche, car chaque preset a des temps d’attaque et de relâchement pré-programmés. Makeup gain - C’est un paramètre courant sur les compresseurs. Le fait de réduire les parties fortes du signal l’atténue, et il est donc nécéssaire de remonter le volume global ce qui a pour effet de remonter aussi les parties à faible dynamique. Le Limiter - Le limiteur est en fait un autre compresseur. Il utilise une attaque très rapide et a un ratio de 1 sur l’infini. Mais pourquoi le limiteur est il nécéssaire ? Pour utiliser un compresseur de manière musicale les temps d’attaque doivent souvent être relativement longs (de 10 à 200 ms) ce qui peut permettre à certains pics de signal de passer au travers. C’est pourquoi un limiteur avec une attaque courte (0,1 ms) et un ratio de 1:infini empèche la plupart des surcharges.

FRANÇAIS Compression

Bien qu’un limiteur de crête est appliqué sur tous les programmes de compression multibande, il vaut la peine de noter que le C300 contient une marge dynamique exceptionnelle. Combiné au limiteur qui assure la suppression des crêtes occasionnelles, vous pouvez réellement opérer très proche du niveau maximum sans risque de distortion.

Mode Comp/Lim - C300

Wideband Compressor (Compresseur large bande) Le compresseur large ou pleine bande est appliqué dans les preset de batterie. La compression est déclenchée par le signal tout entier La compression multi bande sépare le signal en trois bandes de fréquence et les compresse individuellement. Attack et release sont dèjà pré-définis sur les programmes du C300, vous donnant ainsi un excellent point de départ. De-Ess Les programmes de De-ess utilisent aussi la compression multibande et sont finement ajustés pour réduire les sibilances des sons de “s” qui sont trop souvent dominants.

Mode Gate/Expander - C300

Positionnez le sélecteur de mode sur “Gate/EXP”

Le bruit, qu’il soit souffle ou bruit de fond doit

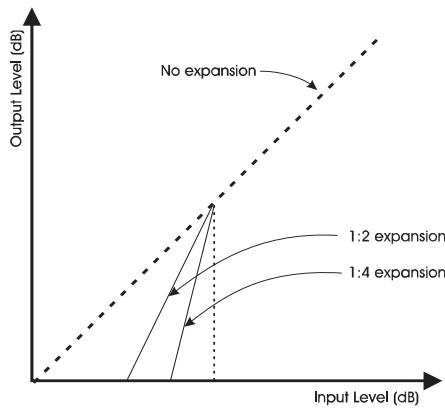

être pris en compte et traité. Au départ le bruit doit être réduit au minimum sur la source même, mais avec un Gate/expandeur il est aussi possible de réduire le bruit sur les canaux quand aucun signal important est présent. Bases Un gate - ou expandeur inversé - est utilisé pour atténuer le signal lorsque celui-ci est en dessous d’un seuil donné. Lorsque on parle de temps d’attaque ou relâchement en référence à un Noise Gate : - le temps d’attaque est le temps qu’il faut au gate pour s’ouvrir lorsque le signal excède le seuil et ... - le temps de relâchement est le temps qu’il faut au gate pour atteindre l’attenuation spécifiée.

Programmes Gate du C300

Tous les programmes sauf les Hiss/Hum comprennent des réglages dédiés de Gate/Expandeurs ajustés en fonction des différents types de source. Programmes Hiss & Hum Programmes spécifiques pour éliminer bruit de fond et souffle.

Reconnaissez-vous cette situation où, lorsque vous êtes à tête reposée, vous lisez des informations à propos d’une technologie nouvelle, voire en détails, et vous vous dites que vous comprenez parfaitement le concept? Puis, une fois que vous êtes dans un environnement de stress et essayez d’appliquer vos nouvelles connaissances vous perdez le fil et bien que cela semblait bien sur le papier vous n’arrivez pas à tirer parti des potentialités nouvellement acquises. La compression parallèle pourrait être l’un de ces concepts “compris lorsque lus” avec lequel vous vous empètrerez au momnet de l’appliquer dans une situation en direct. Avec le “C300 New Style Compression NSC™” vous pouvez éviter ce genre de situation non satisfaisante. Le C300 vous donne une approche totalement nouvelle et des résultats étonnants fondés sur les concepts de compression parallèle, en manoeuvrant un seul bouton et sans effets latéraux indésirables.En plus vous n’avez pas besoin de gérer des interactions inajustables entre constantes de temps, de structure de gain et ajustements de ratios. Les presets optimisés s’en occupent. Envoyez la musique, ajustez quelques paramètres et vous “planerez”. Compression Parallèle Comme décrit plus haut, la compression consiste à controller des pics dans le signal sans en altérer sa qualité audio. Par exemple vous pourriez avoir des pics de signal sur la voix ou sur un instrument qui changent la perception de leur position dans le mix final, ou bien si les sources sur lequelles vous travaillez ont des différences de niveau trop importantes. Un autre bon exemple,est celui d’une caisse claire avec des niveaux de signal différents à chaque coup. Et qu’en est il d’une partie chant extrèmement dynamique avec des différences significatives de niveaux? En même temps vous voulez améliorer la respiration du chanteur et les fréquences basses pour le rendre plus présent et le faire sonner comme s’il était à quelque pas de vous.

Vous voulez aussi maintenir la dynamique du signal pour la rendre plus musicale à écouter.

Comment cela peut il être réalisé? La réponse est une compression parallèle complexe. Ceci est normallement réglé sur la console de mixage. Lorsqu’on met en place une compression parallèle traditionnelle il faut : - Router le signal direct et non compréssé vers un bus stéréo (bus A) - Simultanément router le signal vers un bus stéréo avec un compresseur stéréo en insert. - Puis vous routez le signal traité vers bus A Cela semble simple, mais ce système comporte pas mal d’inconvénients - Si vous faites n’importe quel changement de niveau sur l’un des signaux (compressé ou direct) cela affectera votre mix stéréo en raison du manque de compensation de niveau dans les deux signaux. De même vous ne pouvez pas mixer des signaux analogues et numériques à moins d’aligner correctement les signaux de manière temporelle. Il ya donc pas mal de pièges qui poussent à l’erreur, spécialement en situation de stress (live) Mais ne vous inquietez pas! Le C300 New Style Compression vous assistera dans cette tâche de compression parallèle de manière aisée et rapide. Une fonction unique qui jusqu’à maintenant n’existe pas dans d’autres unités compactes. Le but principal - est de mixer un signal non traité avec le signal compressé. Le mix se fait facilement à l’aide du bouton MIX. Lorsque le MIX est à 100% le C300 opère comme un compresseur classique. à toute autre positon du bouton MIX, vous appliquerez un “new style Compression”.

FRANÇAIS C300 - New Style Compression

(Nouveau style de compression) .Essayez d’appliquer une compression parallèle sur un kit de batterie. Vous découvrirez que tous les petits détails vous sauteront en pleine figure tandis que les dynamiques de la caisse claire et des cymbales seront préservées comme non compréssées. 19

Connectez le MIDI out du PC au MIDI in du C300. Le C300 est toujours prêt à recevoir une telle mise à jour.
