Type de produit	Processeur d'effets audio compact
Caractéristiques techniques principales	Technologie de traitement audio avancée, faible latence, compatibilité avec divers formats audio
Alimentation électrique	Alimentation par adaptateur secteur, tension nominale 12V
Dimensions approximatives	Dimensions compactes, facilitant le transport et l'intégration dans des systèmes audio
Poids	Poids léger, idéal pour les musiciens en déplacement
Compatibilités	Compatible avec la plupart des logiciels de production audio et des interfaces audio
Fonctions principales	Traitement d'effets en temps réel, personnalisation des presets, intégration facile dans les configurations audio
Entretien et nettoyage	Nettoyage à l'aide d'un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente de TC Electronic
Sécurité	Utiliser uniquement avec l'adaptateur fourni, éviter l'exposition à l'eau et à l'humidité
Informations générales utiles	Vérifier la compatibilité avec votre équipement avant l'achat, consulter le manuel d'utilisation pour des conseils d'installation

FOIRE AUX QUESTIONS - POWERCORECOMPACT TC ELECTRONIC

Le PowerCoreCompact ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation. Assurez-vous que le câble d'alimentation est en bon état. Si l'appareil ne s'allume toujours pas, essayez de le brancher sur une autre prise.

Comment installer les pilotes pour le PowerCoreCompact ?

Rendez-vous sur le site officiel de TC Electronic et téléchargez les derniers pilotes pour le PowerCoreCompact. Suivez les instructions d'installation fournies dans le fichier README.

Pourquoi ma DAW ne détecte-t-elle pas le PowerCoreCompact ?

Assurez-vous que le PowerCoreCompact est bien connecté à votre ordinateur et que les pilotes sont correctement installés. Vérifiez également que votre DAW est configurée pour utiliser le PowerCore comme périphérique audio.

Comment réinitialiser le PowerCoreCompact aux paramètres d'usine ?

Pour réinitialiser le PowerCoreCompact, éteignez l'appareil, puis maintenez le bouton de réinitialisation tout en le rallumant. Relâchez le bouton lorsque le voyant s'allume et suivez les instructions à l'écran.

Le son est de mauvaise qualité, que faire ?

Vérifiez vos connexions audio et assurez-vous que les câbles ne sont pas endommagés. Ajustez les niveaux de gain sur votre DAW et vérifiez les paramètres de latence. Vous pouvez également essayer de changer le format audio dans les paramètres de votre DAW.

Comment mettre à jour le firmware du PowerCoreCompact ?

Téléchargez la dernière version du firmware depuis le site officiel de TC Electronic. Suivez les instructions fournies pour installer la mise à jour du firmware sur votre appareil.

Le logiciel fourni avec le PowerCoreCompact ne s'ouvre pas, que faire ?

Vérifiez que votre système d'exploitation est compatible avec le logiciel. Essayez de réinstaller le logiciel. Si le problème persiste, contactez le support technique de TC Electronic pour obtenir de l'aide.

Comment utiliser les effets du PowerCoreCompact dans ma musique ?

Une fois le PowerCoreCompact connecté et reconnu par votre DAW, vous pouvez l'ajouter en tant qu'effet sur vos pistes audio. Consultez le manuel d'utilisation pour des instructions détaillées sur l'intégration des effets.

MODE D'EMPLOI POWERCORECOMPACT TC ELECTRONIC

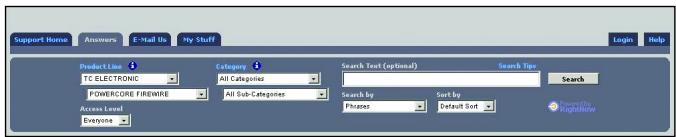

Vous trouvrez de plus amples détails sur le support technique dans le document spécifique fourni. Pour obtenir immédiatement les réponses à vos questions consultez les pages TC SUPPORT INTERACTIVE sur le site Internet www.tcelectronic.com

TABLE DES MATIÈRES

BIENVENUE 1

POWERCORE FIREWIRE ET COMPACT - SYSTEMES REQUIS 2

MAC OS 2
WINDOWS 2
CHARACTERISTIQUES DE POWERCORE FIREWIRE 2

POWERCORE PCI ET ELEMENT - SYSTEMES REQUIS 4

MAC OS 4
WINDOWS 4
CHARACTERISTIQUES DE POWERCORE PCI 4

INSTALLATION 5

INSTALLATION LOGICIELLE - PC 5
INSTALLATION LOGICIELLE - MAC OSX 7

INSTALLATION DE POWERCORE PCI. 8

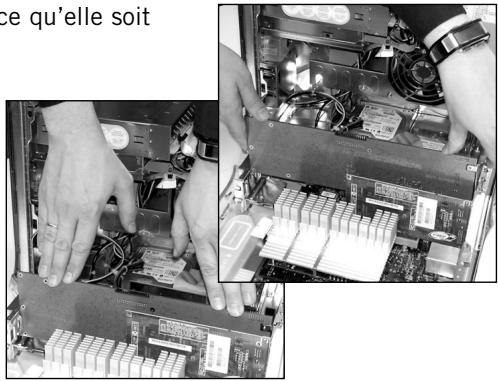

INSTALLATION MATERIELLE, MAC ET PC 8
INSTALLATION MATERIELLE, POWERCORE FIREWIRE 10
INSTALLATION MATERIELLE, POWERCORE COMPACT 10

UTILISATION DES PLUG-INS POWERCORE 11

PLUG-INS FOURNIS 11

24/7-C AMPLIFICATEUR A LIMITATION 11
CHORUS-DELAY 11
CLASSIC VERB 12
COMPENSATOR 12
EQSAT CUSTOM 12
MASTER X3 12
MEGAREVERB 12
POWERCORE 01 13
POWERCORECL 13
VOICESTRIP 13
TUBIFEX 13

OPTIMISATION DU POWERCORE 14

TAILLE DES BUFFERS 14

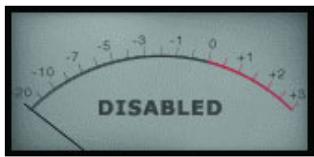

STATUT“DISABLED” 14
TRAITEMENT A 96 kHz 14

TEMPS DE LATENCE 15

QU'EST-CE QUE LE TEMPS DE LATENCE ? 15
MODE NO LATENCY 15
LATENCE DANS LE FADER DE LATENCE 15

• Je peux utiliser deux fois moins d'effets à 96 kHz qu'à 48 kHz. 21
• Les Plug-Ins POWERCORE ne s'affichent pas dans la fenêtre de sélection des Plug-Ins de mon application 21
• Je ne vais pas tous les Plug-Ins POWERCORE dans les insertions, départs ou retours de la section de mixage de mon application. 21
• À chaque fois que je charge un Plug-In dans LOGIC ou DIGITAL PERFORMER, mon application "plante". 21
• L'entrée de mon Plug-In POWERCORE sature (et/ou j'entends de la distorsion). 21
• Mon signal est mono après l'insertion d'un Plug-In POWERCORE 23
• Le Plug-In ne s'ouvre pas ou aucun signal audio n'est disponible lorsque j'active le Plug-In. 23
  Le signal audio est corrompu 23

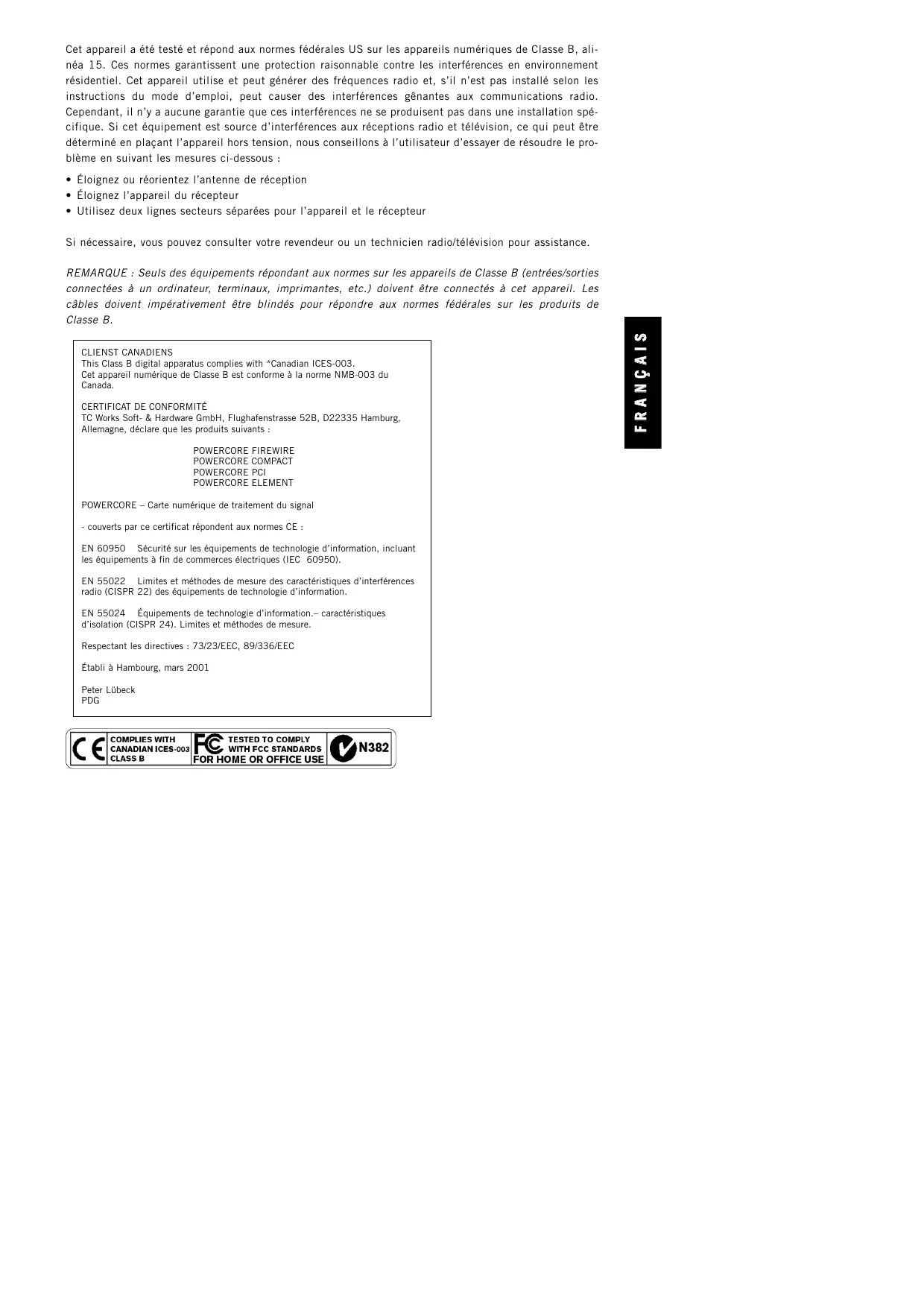

Cet apparéil a été testé et répond aux normes féderales US sur les apparéils numériques de Classe B, alinéa 15. Ces normes garantissant une protection raisonnable contre les interférences en environnement résidentiel. Cet apparéil utilise et peut générer des fréquences radio et, s'il n'est pas installé selon les instructions du mode d'emploi, peut causeer des interférences génantes aux communications radio. Cependant, il n'y a aucune garantie que ces interférences ne se produit pas dans une installation spécifique. Si cet équipement est source d'interférences aux réceptions radio et télévision, ce qui peut être déterminé en plaçant l' apparéil hors tension, nous conseillons à l'utilisateur d'essayer de résoudre le problème en suivant les mesures ci-dessous :

• Éloignez ou réorientez l'antenna de réception
• Éloignez l'appareil du récepteur
• Utilisez deux lignes secteurs séparées pour l'appareil et le récepteur

Si nécessaire, vous pouvez consulter votre revendeur ou un technician radio/television pour assistance.

REMARQUE : Seuls des équipements répondant aux normes sur les appareils de Classe B (entretes/sorties connectées à un ordinateur, terminaux, imprimantes, etc.) doivent être connectés à cet appariel. Les cables doiventIMPÉRATIVEMENT être blindés pour répondre aux normes fédérales sur les produits de Classe B.

CLIENT CANADIENS

Cet apparueil numérique de Classe B est conforme à la norme NMB-003 du Canada.

CERTIFICAT DE CONFORMITE

TC Works Soft- & Hardware GmbH, Flughafenstrasse 52B, D22335 Hamburg, Allemagne, déclare que les produits suivants:

POWERCORE FIREWIRE

POWERCORE COMPACT

POWERCORE PCI

POWERCORE ELEMENT

POWERCORE - Carte numérique de traitement du signal

• couverts par ce certificat répondent aux normes CE :

EN 60950 Sécurité sur les équipements de technologie d'information, incluant les équipements à fin de commercés électriques (IEC 60950).

EN 55022 Limites et méthodes de mesure des caractéristiques d'interférences radio (CISPR 22) des équipements de technologie d'information.

EN 55024 Equipements de technologie d'information.- caractéristiques d'isolation (CISPR 24). Limites et méthodes de mesure.

Respectant les directives : 73/23/EEC, 89/336/EEC

Etabli à Hambourg, mars 2001

Peter Lubeck PDG

COMPLIES WITH CANADIAN ICES-003 CLASS B

POWERCORE est garanti contre toute défaillance de pieces et de main d'oeuvre pour une période de un an après la date d'achat. Toutes les demandes de réparation sous cette période de garantie doivent être soumises au représentant TC Electronics local du pays où le produit a été acheté ou directement à TC Electronic au Danemark. Avant toute réclamation, contactez le service clientèle pour obtenir un accord et un numéro de retour.

• Placez la carte dans son emballage original correctement fermé.
• Placez une copie de votre facture d'achat.
• Payez le port et assurez le colis.
• Placez une note décrivant en détaill la nature du problème et/ou les symptomes.

Dans la période de garantie, l'appareil sera réparé sans frais de piece ou de main d'oeuvre.

Cette garantie n'est valide que si le nombre de série sur la carte n'a pas et si les réparations sont réalisées uniquement par un centre agréé par TC. Les dommages dus à une mauvaise utilisation, un accident ou une néligence ne seront pas couverts. Notre représentant local légal et TC gardent les droits exclusifs d'accepter un apparéil en garantie après inspection.

Toute responsabilité est expressément exclue pour tout dommage causé par un tiers ou pour tout dommage ou perte directe ou indirecte, quels que soient le lieu ou la période du dommage.

Remarquez que chaque pays possède ses propres régulations qui annulent et remplacent celles mentionnées dans ce document.

ATTENTION : Les modifications apportées à ce produit sans l'accord du département en charge du respect des normes de ce produit interdisent au propretaire d'utiliser cet apparéil.

BIENVENUE

FÉLICITATIONS!

Vous allez ajouter un Rack complet d'effets de très haute qualité à votre environnement d'enregistrement — et nous sommes sûrs que vous n'allez plus pouvoir vous passer de POWERCORE, après l'avoir utilisé pour la première fois !

POWERCORE est un concept très intéressant, en finissant avec les environnements propriétaires fermés. Avec une gamme de produits logiciels et matériels, et son intégration parfaite aux plateformes VST et Audio Units, vous avez la possibilité de construire librement l'environnement système correspondant à vos besoin — et vous pourrez bénéficiair d'une bien对她ème stable de vos systèmes à base de DSP.

POWERCORE est une plateforme de développement ouverte — nous vous conseillons de consulter régulièrement notre site Internet (www.tcelectronic.com) pour obtenir les dernières informations sur les nouveaux produits créés par les développpeurs comme SONY, TC HELICON, DSound et WALDORF, ACCESS et NOVELTECH.

Les développateurs dont de plus en plus nombreux —aucun risque de manquer de nouveaux effets à l'avenir! N'hésitez pas à nous faire parvenir vos commentaires —c'est de cette façon que nous créons les produits dont vous avez besoin.

Attention : Dans ce mode d'emploi, PowerCore fait reférence à la fois à PowerCore Firewire, PowerCore Element et PowerCore Compact.

NOUS VOUS SOUHAITONS BEAUCOUP DE PLAISIR AVEC CE PRODUIT!

L'ÉQUIPE TC

ATTENTION : Les Plug-Ins tournant avec POWERCORE ont été développés pour ce système — les Plug-Ins natifs qui tournent sur le processeur de votre ordinateur net tireront pas avantage de la puissance du DSP du POWERCORE !

ATTENTION : Dans ce mode d'emploi, POWERCORE fait reférence à POWERCORE, FIREWIRE et POWERCORE PCI.

POWERCORE FIREWIRE ET COMPACT SYSTEME REQUIS

MAC OS

G4 ou G5
256 Mo de RAM
Mac OS X (10.2.8 ou plus recent)
- Un port Firewire usable (400 Mo, IEEE 1394)
- Écran couleur 17 pouces (résolution 1024 x 768) ou plus grand
- Logiciel d'enregistrement compatible VST ou Audio Units (Cubase SX, Logic, Nuendo, Bias Peak, Live, Digital Performer, etc.)
- Tout système son compatible avec application hôte
- Souris ou tout système de pointage équivalent
- 60 Mo d'espace disque
- Connexion Internet pour l'activation du produit

WINDOWS

• Pentium III/500 ou plus rapide
  256 Mo de RAM
• Un port Firewire usable (400 Mo, IEEE 1394)
• Windows 2000/XP
• Écran couleur 17 pouces (résolution 1024 x 768) ou plus grand
• Logiciel d'enregistrement compatible VST (Cubase, WaveLab, Nuendo, Samplitude, Sonar, Live)
• Tout système son compatible avec application hôte
• Souris ou tout système de pointage équivalent
• 60 Mo d'espace disque
• Connexion Internet pour l'activation du produit

CHARACTERISTIQUES DE POWERCORE FIREWIRE

• 4 DSP Motorola 56367 DSP à 150 MHz
• SRAM de 512 k Mots par DSP
• 1 processeur PowerPC Motorola 8245 à 266 MHz
• SDRAM de 8 Mo intégrée
• Consommation électrique inférieure à 10 W. Consommation maximum de 20 W.
• Température de fonctionnement: 0^ - 40^ (32°F — 104°F)
• Température de stockage: -30°C — 80°C (-22°F — 176°F)
• Humidité : 90 % max., sans condensation

POWERCORE COMPACT — CARACTERISTIQUES

• 2 puces DSP Motorola 56367 à 150 MHz
• SRAM de 512 kMots par DSP
• 1 puce DSP Motorola 8245 PowerPC à 266 MHz
• SDRAM de 8 Mo intégrée
• Consommation type inférieure à 10 W. 20 W en pointe.
• Temperature de fonctionnenemnt: 0^ C - 40^ C (32°F - 104°F)
• Température de stockage : -30°C - 80°C (-22°F - 176°F)
• Humidité: max. 90% , sans condensation

ATTENTION — Ne pas ouvrir le POWERCORE FIREWIRE. Risque d'électrocution. Ce produit ne contient aucune piece devant être replacée par l'utilisateur. Consultez un centre de maintenance qualifié. Installez POWERCORE FIREWIRE en laissant un vide au-dessus et au-dessous. Utilisez un rack bien ventilé. Ne pas obstruer le dessus ou le dessous. Pour éviter tout risque d'électrocution ou d'incendie, ne pas exposer POWER-CORE FIREWIRE à la pluie ou à l'humidité. Lors du montage en Rack, les vis de la face avant ne suffisent pas à supporter le boîtier. Utilisez un support arrière. En cas de dommages lors du transport, consultez votre revendeur ou le siège de TC au Danemark.

POWERCORE PCI ET ELEMENT SYSTEME REQUIS

MAC OS

G4 ou G5
256 Mo de RAM
Mac OS X (10.2.8 ou plus recent)
- Un Slot PCI libre pour POWERCORE
- Écran couleur 17 pouces (résolution 1024 x 768) ou plus grand
- Logiciel d'enregistrement compatible VST (Cubase, Logic, Nuendo,Live, Bias Peak, Digital Performer)
- Tout système son compatible avec l'application hôte
- Souris ou tout système de pointage équivalent
- 60 Mo d'espace disque
- Connexion Internet pour l'activation du produit

WINDOWS

• Pentium III/500 ou plus rapide
  256 Mode RAM
• Carte mère avec Slot PCI 2.2 et alimentation 3,3 Volts
• Windows XP
• Écran couleur 17 pouces (résolution 1024 x 768) ou plus grand
• Logiciel d'enregistrement compatible VST (Cubase, WaveLab, Nuendo, Samplitude, Sonar, Live, etc.)
• Tout système son compatible avec application hôte
• Souris ou tout système de pointage équivalent
• 60 Mo d'espace disque
• Connexion Internet pour l'activation du produit

CHARACTERISTIQUES DE POWERCORE PCI/ELEMENT

4 DSP Motorola 56362 à 100 MHz
- SRAM de 128 kMots par DSP
- 1 processeur PowerPC Motorola 8240 à 200 MHz
SDRAM de 8 Mo intégrée
- Consommation électrique inférieure à 10 W. Consommation maximum de 20 W.
- Interface PCI 32 bits à 33/66 MHz (détection automatique)
- Carte mère avec alimentation en 3,3 V nécessaire pour la carte PCI Macintosh : Tous les modèles PC : Toutes les cartes compatibles PCI 2.2
- Température de fonctionnement: 0^ - 40^ (32°F - 104°F)
- Température de stockage : -30°C — 80°C (-22°F — 176°F)
- Humidité : 90 % max., sans condensation
- Dimensions: 206 × 119 mm

INSTALLATION LOGICIELLE — PC

Ces instructions vous permettrons d'utiliser votre système PowerCore aussi vite que possible — suivez simplement les étapes ci-dessous pour pouvoir rapidement bénéficier de la qualité sonore des Plug-Ins PowerCore.

IMPORTANT :

Installez le logiciel PowerCore avant de connecter le système PowerCore à votre ordinaireur.

Insérez le CD PowerCore dans votre lecteur CD-Rom ou DVD-Rom ou téléchargez la totalité des fichiers d'installation sur le site Internet de TC Electronic :

www.tcelectronic.com

1. Lancez SETUP.exe, que vous trouvrez sur le CD ou dans le repertoire téléchargeé.
2. Suivez simplement les instructions à l'écran — commencez par cliquer sur NEXT (Suivant).
3. Si vous installez le logiciel PowerCore pour la première fois sur votre ordinateur, il est conseilé d'installer à la fois les Drivers et les Plug-Ins. À cette fin, Sélectionnez YES dans le menu correspondant. Si vous ne souhaitez que développer à jour les Drivers de leur système PowerCore, Sélectionnez NO.
4. Suivez les instructions à l'écran — pour continuer l'installation, cliquez sur NEXT.
5. Vous doivent accepter l'accord de licence TC ELECTRONIC SOFTWARE LICENSE AGREEMENT pour continuer l'installation — cliquez sur ACCEPT.
6. Lisez le fichier READ ME pour obtenir les dernières informations sur le logiciel PowerCore —-cliquez sur NEXT.
7. L'interface d'installation vous demande de saisir le type de système PowerCore que vous allez utiliser avec cet ordinateur. Sélectionnez au moins un système PowerCore pour continuer l'installation — Si vous souhaitez utiliser plusieurs systèmes PowerCore avec l'ordinateur, sélectionné les systèmes dans la liste, puis cliquez sur NEXT.

EXAMPLE :

a) Pour installer une carte PCI PowerCore Element, Sélectionnez POWERCORE Element.
b) Pour installer la carte PowerCore PCI et PowerCore FireWire, Sélectionnez POWERCORE PCI et POWERCORE Firewire.

1. Sélectionnez le repertoire de destination des Plug-Ins VST que vous utilisez avec votre application hôte, compatible VST — cliquez sur NEXT.
2. Enfin, cliquez sur FINISH pour achever l'installation.
3. Éteignez l'ordinateur.
4. Installez votre système POWERCORE (consultez la section d'installation matérielles des pages 8-10).
5. Relancez l'ordinateur — WINDOWS XP détecte automatique le périphérique et installe automatique le Driver correspondant. Suivez simplement les instructions à l'écran...
6. Vous pouvez alors utiliser le système PowerCore!

INSTALLATION LOGICIELLE — MAC OSX

Ces instructions vous permettrons d'utiliser votre système PowerCore aussi vite que possible — suivez simplement les étapes 1 à 10 ci-dessous pour pouvoir rapidement bénéficier de la qualité sonore des Plug-Ins PowerCore.

1. Installeszeronne système POWERCORE (consultez la section d'installation matérielles des pages 8-10).
2. Insérez le CD PowerCore dans votre lecteur CD-Rom ou DVD-Rom ou téléchargez la totalité des fichiers d'installation sur le site Internet de TC Electronic : www.tcelectronic.com.
3. Lancez l'application d'installation, que vous trouvrez sur le CD ou dans le dossier télécharge.
4. Suívez les instructions à l'écran — pour continuer l'installation, cliquez sur CONTINUE.
5. Vous doivent accepter l'accord de licence TC ELECTRONIC SOFTWARE LICENSE AGREEMENT pour continuer l'installation — cliquez sur ACCEPT.
6. Lisez le fichier READ ME pour obtenir les dernières informations sur le logiciel PowerCore — cliquez sur CONTINUE
7. L'interface d'installation vous demande de saisir le type de système PowerCore que vous allez utiliser avec cet ordinateur. Sélectionnez au moins un système PowerCore pour continuer l'installation — Si vous souhaitez utiliser plusieurs systèmes PowerCore avec l'ordinateur, Sélectionnez les systèmes dans la liste, puis cliquez sur INSTALL.

Vous ne pouvez pas avoir une autre application qui tourne lors de l'installation. Toutes les autres applications seront fermées automatiquement.

EXAMPLE :

a) Pour installer une carte PCI PowerCore Element, Sélectionnez POWERCORE Element.
b) Pour installer la carte PowerCore PCI et PowerCore FireWire, Sélectionnez POWERCORE PCI et POWERCORE Firewire.
8. Enfin, cliquez sur QUIT pour quitter l'application d'installation.
9. Vous pouze alors utiliser le système PowerCore!

INSTALLATION DE POWERCORE PCI

INSTALLATION MATÉRIELLE/PC ET MAC

Dans les pages suivantes, nous allons vous montré en détaill comment installer la carte POWERCORE dans votre ordinateur. Dans cet exemple, nous utilisons un ordinateur G4 Apple, mais en dehors du boîtier, l'installation est la même sur PC. Si vous n'avez jamais installé de carte PCI sur votre ordinateur, consultez votre revendeur ou votre distributeur TC avant de continuer !

1. Placez votre ordinaire hors tension — assurez-vous que l'interrupteur est sur Off et que le cordon secteur est retire de la prise secteur murale.

1. Ouvrez le boitier en tirant sur la fermeture, comme indiqué par la photo. Déchargez-vous de toute électricité statique avant de continuer (utilisez un bracelet de mise à la terre si vous en avez un).

1. Retirez la vis et le cache du port PCI que vous allez utiliser.

1. Insérez la carte avec soin et voirlez à ce qu'elle soit insérée correctement dans le Slot.

1. Serrez les vis afin d'ancrer la carte et qu'elle ne se désolidarise pas du Slot PCI lors du transport de l'ordinateur.
2. Fermez le boitier et reconnectectez le cordon secteur.

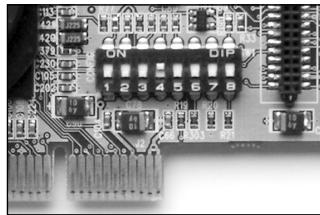

MICRO CONTACTEURS DIP

Les micro contacteurs DIP sur la carte POWERCORE doivent être exactement dans la même position que lorsque vous avez reçu la carte. Vérifiez à l'aide de la photo ci-contre.

ATTENTION : Seul le contacteur 4 doit être en position ON (off-off-off-ON-off-off-off-off) ! Si votre carte est différente, elle risque de ne pas fonctionner. Les micro contacteurs DIP ne sont utilisés que pour les tests internes et ce réglage est le seul qui fonctionne !

LA MODIFICATION DE CETTE CONFIGURATION PEUT DÉTRUIRE LA CARTE !

INSTALLATION MATÉRIELLE, POWERCORE FIREWIRE

1. Vérifiez que le cordon d'alimentation est connecté au POWERCORE.
2. Connectez le cable Firewire fourni à un port Firewire libre de votre ordinateur.
3. Connectez l'autre (:é du cable à un port Firewire libre sur le POWERCORE.
4. Placez le POWERCORE FIREWIRE sous tension par l'interrupteur situé en face avant.
5. Démarrez l'ordinateur.

INSTALLATION MATÉRIELLE, POWERCORE COMPACT

1. Vérifiez que le cordon d'alimentation est connecté au POWERCORE.
2. Connectez le cable Firewire fourni à un port Firewire libre de votre ordinateur.
3. Connectez l'autre côté du cable à un port Firewire libre sur le POWERCORE.
4. Démarrez l'ordinateur.

UTILISATION DES PLUG-INS POWERCORE

Les Plug-Ins POWERCORE fonctionnement exactement comme les Plug-Ins "traditionnels" VST ou Audio Units, à l'exception qu'ils utilisent la puissance de traitement DSP de la carte et non celle de votre ordinateur. Tous les Plug-Ins fournis sont compatibles 96 kHz et peuvent être utilisés avec toutes les applications supportant les Plug-Ins VST ou Audio Units.

Les Plug-Ins POWERCORE peuvent être utilisés dans les applications audio multipistes, les applications de Mastering stéreo et même les applications d'addition videogérant l'audio compatibles avec le format des Plug-In POWERCORE.

PLUG-INS FOURNIS

Voutrouvez une description détaillée des Plug-Ins et les instructions relatives à leur utilisation dans le PDF sur le CD d'installation.

24/7-C AMPLIFICATEUR A LIMITATION

Compression et limitation Vintage très réaliste. Le POWERCO-RE! 24/7-C a été créé en utilisant l'un des salariés modèles

de processeurs Vintage. Il offre un son Vintage classique de traitement de la dynamique pour le mixage et le Mastering. Ce Plug-In recrée les détails du son et de l'interface de ce processeur avec une fidélité exceptionnelle, vous offrant le meilleur du son Vintage. L'interface utilisateur est simple : l'augmentation du gain d'entrée active le limiteur selon le taux sélectionné.

Nous avons recréé le célibre mode à 4-boutons. Une nouvelle fonction d'auto-gain règle automatiquement le niveau de sortie en fonction du signal d'entrée.

CHORUS-DELAY

CHORUS-DELAY est modélisé d'après le célibre Spatial Expander TC Electronic 1210 et vous offre plusieurs effets de modulation en même temps comme le Chorus et le Flanger, ainsi qu'un délambda Slap. Pour facilititer la synchronisation sur le tempo, nous avons ajouté une plage de saisie du tempo pour les temps de retard. Le CHORUS-DELAY est aussi disponible dans l'offre TDM : TC TOOLS pour ProTools HD.

CLASSIC VERB

CLASSIC VERB décuple les possibilités de POWERCORE!
Cette réverbération ajoute un son chaud et luxurieux offert par les processeurs de réverbération de très haut de gamme. La génération de la réverbération est totalement différente de celle des réverbérations traditionnelles, ou de reproduction précise des espaces acoustiques, comme avec les réverbérations MEGA REVERB.

COMPENSATOR

Ce Plug-In libre de toute utilisation DSP vous aide si votre application n'a pas de compensation automatique du temps de retard pour Plug-In. Consultez le mode d'emploi du COMPENSATOR au format PDF, pour obtenir de plus amples renseignements.

EQSAT CUSTOM

EQSat you offre un égaliseur de Mastering d'une sonorité cristalline. Cet algorithme d'égalisation est directement issu du processeur de Mastering TC Finalizer! Disposant de filtres baxendall grave et aigu et de trois bandes paramétriques, l'EQSat Custom est parfait pour tous vos besoin en égalisation de précision. L'algorithmé EQSat est aussi disponible pour TDM (TC TOOLS pour ProTools HD).

MASTER X3

Donnez de l'énergie à vos mixages ou Masters. Le MASTER X3 est l'équivalent virtuel du Finalizer de TC Electronic, le proceseur de Mastering de référence de l'industrie audio. Le MASTER X3 facilité le Mastering en intégrant plusieurs phases du Mastering en une seule interface simple d'utilisation. Il est équipéd'un traitement multibande avec expansion,

compression et limitation pour chaque bande. Il offre aussi un Dithering non-corrélé de qualité. L'interface utilisateur intuitive exploite de nombreuses idées novatrices pour faciliter et accélérer le Mastering. Les caractéristiques globales de traitement sont contrôlées par des "courbes cibles" qui simplifier la gestion en offrant un style de traitement global pour toutes les bandes dans tous les modules. L'interaction entre les bandes peut être affinée en appliquant des "facteurs cibles", qui déterminent la fréquence cible de chaque module de traitement, réduisant de façon sensible le nombre de paramètres utilisateur pour configurer ce traitement complexe. L'écrireur doux fournit même un son "analogique". Le MASTER X3 est aussi disponible au format TDM (ProTools HD).

MEGAREVERB

MEGAREVERB you offre une réverbération de qualité studio, spécialité de TC. La technologie MEGAREVERB est directement dérivée des algorithmes Core 1 et 2 du M5000 de TC Electronic, avec une gestion améliorée des chutes de réverbération basée sur les innovations les plus récentes de TC Electronic en matière de réverbération. MEGAREVERB est aussi disponible au format TDM (TC TOOLS pour ProTools HD).

POWERCORE 01

POWERCORE 01 est une émulation d'un synthèse mono classique. Ce synthese oscillator unique peut produit dessons de Lead et de basse vices, sans utiliser le proceseur de votre ordinateur.

POWERCORE CL

POWERCORE CL utilise un algorithme de compression différent de ceux du VOICESTRIP ou du 24/7-C. Il émule le fonctionnement de la compression analogue standard, permettant un traitement généraliste de la dynamique, plutôt que pour des applications spécifiques, comme le VOICESTRIP ou le 24/7-C.

VOICESTRIP

VOICESTRIP est un processeur de traitement de la voix intégré et est utilisé par de nombreux producteurs désirant dispose d'un outil complet. Ce Plug-In à haute intégration est une voie d'entrée complète pour la voix avec, compresseur, déesseur, égaliseur spécifique à la voix,:filtre passé-haut et Noise Gate!

TUBIFEX

Tubifex met à votre disposition trois étages à lampes et un simulator de haut-parleur vous permettant d'obtenir un Simulator d'amplificateurs veritablement convaincant. Chacun des trois étages est basé sur une lampe 12AX7 et peut être réglée séparément, vous offrant une palette sonore quasiment illimitée, dessons les plus chauds aux saturations les plus sauvages. Le simulator de

haut-parleur est directement dérivé des mesures impulsionnelles d'une enceinte 2 × 12 . Vous pouvez également utiliser le réglage de position du micro de reprise qui simule les sub-tiles variations sonores obtenues en plaçant ce micro dans diverses positions.

Tubifex est également équipé d'un suppresseur de bruit à empreinte permettant de sauvegarder séparément ces empreintes des réglages d'ampli. Un expendeur vous permet

d'améliorer encore la qualité sonore globale. En tant que Plug-in 'hybride', Tubifex utilise les ressources natives et DSP de PowerCore. L'association de la puissance offerte

OPTIMISATION DE POWERCORE

TAILLE DES BUFFER

Pour obtenir les mêleurs résultats, réglez votre Buffer audio (en général dans la configuration des E/S de l'application hôte) entre 256 et 2048 échantillons. La règle est en générale la suivante : Plus le Buffer audio est important, moins les Plug-Ins POWERCORE utilisent les DSP et le processeur de l'ordinateur. POWERCORE est optimisé pour un Buffer de 1024 échantillons. La taille minimum de Buffer d'E/S pour POWERCORE est de 128 échantillons.

STATUT "DISABLED"

Lorsque vous passez en statut "Disabled", le Plug-In est désactivé par manque de ressource DSP disponible. Ceci peut arriver en augmentant la fréquence d'échantillonnaige ou en chargeant trop de Plug-Ins. Seul le traitement audio est désactivé dans le Plug-In – tous les paramètres et Presets restent actifs, évitant tout problème plus tard, si vous vous apercevez qu'un Plug-In a été désactivé.

Si, par exemple, ceci arrive en essayant de charger le MegaReverb, vous receivez le message suivant : “The following error occurred with the POWERCORE Effect “MegaReverb”: POWERCORE does not have enough free DSP resources available to load the Plug-in”. De plus un tímoin de statut dans le Plug-In vous indique qu'il est désactivé.

Figure 1: La plupart des Plug-Ins POWERCORE ont une Led "Disabled" en bas du Plug-In, indiquant qu'il est désactivié.

Certains Plug-Ins POWERCORE, comme l'EQSAT Custom, le 24/7-C ou la CLASSIC VERB, affichent le statut directement dans l'interface utilisateur.

Figure 2: Le 24/7-C est affiché avec tous les éclairages éteints et le message "Disabled" s'affiche dans le VU-Metre.

TRAITEMENT A 96 kHz

Les Plug-Ins POWERCORE fournis peuvent travailler à 96 kHz. La règle pour optimiser les performances du DSP est : plus la fréquence d'échantillonnage est élevée, plus le DSP est sollicité. Un Plug-In qui utilise 50 % d'un DSP à 48 kHz nécessite 100 % de la ressource DSP à 96 kHz — le doublage de la fréquence double également les ressources DSP utilisées. comme nous l'avons vu, un Plug-In passe en mode "Disabled" s'il ne peut pas travailler à la fréquence requise. Dans ce cas, revenez à la fréquence inférieure.

TEMPS DE LATENCE

QU'EST-CE QUE LE TEMPS DE LATENCE?

Les Plug-Ins POWERCORE offrent un léger temps de retard avant que le signal traité ne soit réaffecté à l'application hôte. Le retard peut être génant et générer un effet qui semble être désynchronisé par rapport au tempo du morceau. Pour résoudre ce problème, la plupart des applications ont un paramètre de compensation automatique du temps de retard. Le signal des Plug-Ins est intégré à l'application hôte avec un retard et cette application décale l'audio pour tout synchroniser.

Le Plug-In COMPENSATOR, fourni avec le POWERCORE, vous permet de configurer facilement le temps de compensation. Consultez le mode d'emploi du COMPENSATOR (fichier PDF sur le CD d'installation) pour de plus amples détails.

MODE NO LATENCY

Les Plug-Ins du POWERCORE disposent d'un mode No Latency (sans temps de latence). Ce mode offre une alternative pour communiquer avec le POWERCORE. Pour passer en mode No Latency, cliquez sur le logo POWERCORE en bas du Plug-In. Lorsque la fonction est active, le logo POWERCORE est entouré en rouge.

Dans la plupart des cas, vous n'avez pas besoin d'utiliser le mode Latency et ce mode utilise une ressource du processeur hôte non négligeable. Cependant, le mode No Latency est idéal pour l'écoute en enregistrement avec un effet de réverbération ou lorsque vous utilisez le synthétiseur POWERCORE.

LATENCE DANS LE FADER GENÉRAL

Lorsque vous utilisez les Plug-Ins POWERCORE sur les sorties generales Master, le temps de latence n'est pas真正做到 un problème, car la totalité du signal audio est retardé de la même valeur.

PANNEAU DE CONTRÔLDE POWERCORE

Le Panneau de contrôle de POWERCORE vous aide à contrôler les informations relatives à toutes les cartes POWERCORE de votre système. Le Panneau de contrôle offre trois sections. Il y a une section pour l'utilisation de la carte (Board Usage,) les informations et les paramètres avancés (Advanced).

ACCÉDER AU PANNEAU DE CONTROLE DANS WINDOWS

Dans Windows, le Panneau de contrôle TC POWERCORE est accessible depuis le menu Demarrer : Demarrer Reglages Panneau de configuration POWERCORE

ACCÉDER AU PANNEAU DE CONTRÔL DANS MAC OS

Dans Mac OS, le Panneau de contrôle TC POWERCORE est accessible depuis le menu des préférences système : Préférences système ---> Autre ---> POWERCORE

Vou des peuples de l'origine, les propriétaires ne donnant pas le contrôle sur la voixie.

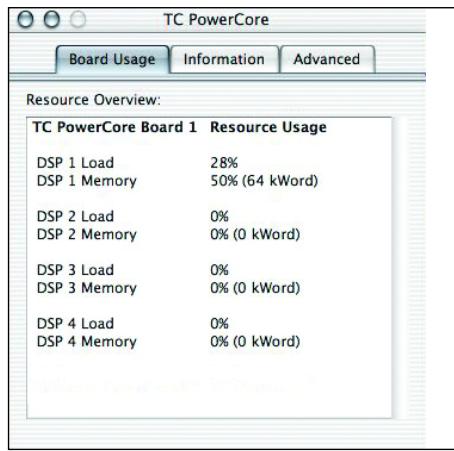

ONGLET BOARD USAGE

En cliquant sur l'onglet BOARD USAGE (fenêtre par défaut), vous pouvez contröler en temps réel les ressources POWERCORE. Chaque DSP indique la charge DSP (Load), le pourcentage d'utilisation de chaque DSP, ainsi que la mémoire utilisée pour chaque DSP.

Si vous utilisez plusieurs POWERCORE dans toute système, vous pouvez faire défiler l'affichage et visualiser la carte POWERCORE Board 2, la carte POWERCORE Board 3, etc.

REMARQUE : Vous ne pouvez pas contrôler la RAM ou les performances du processeur du PowerPC, car ce processeur ne gère que le mixage, le routage et les fonctions au niveau du système.

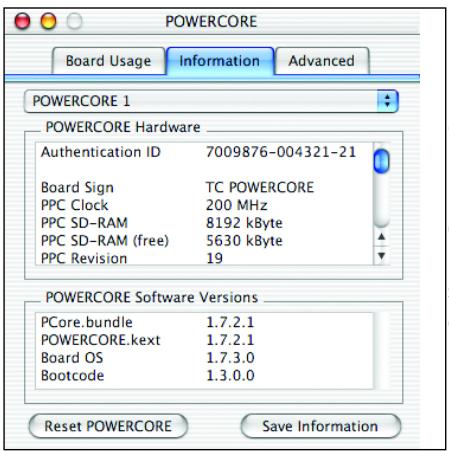

ONGLET INFORMATION

En cliquant sur l'onglet Information, vous pouvez acceder aux informations techniques de votre système POWERCORE.

MENUDSELECTIONDCARTE

Ce menu déroulant vous permet de sélectionner le module POWERCORE sur lequel vous souhaitez.Abtenir des informations,dans le cas ou plusieurs sont installés.

La fenêtre est divisée en deux sections : POWERCORE Hardware et POWERCORE Software.

SECTION POWERCORE HARDWARE

Cette section vous renseigne sur la partie matérielle du POWERCORE (informations sur le Power PC, la RAM, etc.).

ZONE AUTHENTICATION ID

L'identification contient le numéro de série et l'identifiant de la carte. Ces informations sont uniques et vous permettent d'enregistrer votre POWERCORE. En enregistrant votre POWERCORE, vous pouvez télécharger Master X3.

AUTORISATION DE PLUG-IN OPTIONNEL

Certains Plug-Ins optionnels, comme Assimulator, Master X5, SurroundVerb et le DSound VL2, utilisent une forme d'autorisation vous demandant de télécharger un Plug-In jusqu'à pour le POWERCORE spécifique que vous utilisez. Si c'est le cas, vous doivent fournir le numéro d'identification (Authentication ID) du POWERCORE.

Les Plug-Ins optionnels sont autorisés pour une carte POWERCORE, mais si vous avrez plusieurs POWERCORE, le Plug-In tournera sur n'importe quel POWERCORE du même système.

ZONE POWERCORE SOFTWARE

Ces informations vous renseignent sur le logiciel utilisé par toute POWERCORE. Ces informations comprennent le Driver, le système d'exploitation (OS) et autres numérores de version du Driver. Ces informations sont utilisées par nos services techniques si vous avez besoin de les contacter.

RESET

La touche RESET Reboot tous les POWERCORE de votre système et ferme tous les Plug-Ins! Si vous doivent initialiser le POWERCORE, sauvegardez et fermez votre session avant de cliquer sur RESET.

SAVE INFORMATION

Cliquez pour sauvegarder toutes les informations système sous forme d'un fichier texte, pour l'envoyer à nos services techniques en cas de besoin.

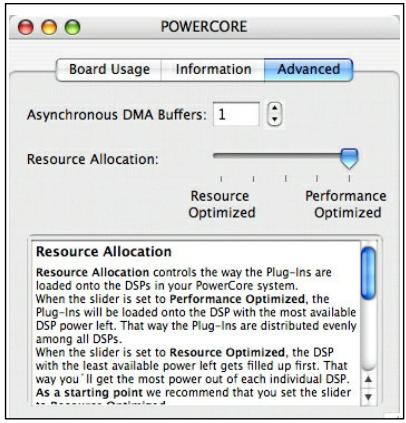

ONGLET ADVANCED

En cliquant sur l'onglet Advanced, vous pouvez acceder à certains réglages avancés de votre système POWERCORE.

MÉTHODE D'ALLOCATION DES RESSOURCES

L'allocation des ressources déterminée la façon dont les Plug-Ins sont charges dans les DSP du système POWERCORE.

Lorsque le curseur est placé sur Performance Optimized, les PLug-Ins sont charges dans le DSP disposant de la puissance de traitement restante la plus importante. De cette façon, les PLug-Ins sont répartis de façon homogène sur tous les DSP.

Lorsque le curseur est place sur Resource Optimized, les PLug-Ins sont charges tout d'abord dans les DSP dont la réserve en traitement est la plus faible, ce qui vous permet d'utiliser de façon optimale la puissance de chaque DSP.

Il est conseilé de commencer par régler le curseur sur Resource Optimized. Si vous avez des problèmes pour charger vos ancients morceaux, ou si vous obtenez des résultats médiocres, déplacez le curseur vers la position Performance Optimized.

Les modifications apportées à ces réglages sont prises en compte lors du chargement suivant d'un Plug-In dans POWERCORE, ou lorsque vous rechargez votre morceau.

Buffers ADMA

Les Buffers ADMA multiplient (avec un facteur selectionnable) la taille des Buffers de leur periphérique audio. Avec certaines applications, l'augmentation de la valeur de buffers ADMA peut diminuer la charge sur le proceseur de votre ordinateur, mais augmente dans le même temps le temps de latence.

QUAND MODIFIER LA TAILLE DU BUFFER ADMA?

Si vous utilisez un périhérique d'E/S sans Driver ASIO ( comme une carte Sound Blaster, ou une carte son utilisant des Drivers MME). Ces périhériques d'E/S nécessitent généralement de grandes tailles de Buffer, ce qui place une charge importante sur le processeur de l'ordinateur qui doit gérer les différentes tailles de Buffer des divers Drivers d'E/S et des Plug-Ins POWERCORE.

COMMENT AUGMENTER LA VALEUR DU BUFFER

La meilleure façon d'utiliser cette fonction est d'ouvoir l'application hôte, d'ouvoir le contrôleur de ressources CPU utilisées et de lancer un Plug-In POWERCORE. Ouvrez le Panneau de contrôle du POWERCORE. Réglez les Buffers jusqu'à ce que l'indication d'utilisation du CPU indique 1 % par Plug-In. Remarque importante : à chaque fois que vous réglez le paramètre Advanced DMA Buffers, vous nevez désactiver tous les Plug-Ins POWERCORE avant que le nouveau Buffer soit effectif. Activez à nouveau le Plug-In pour contrôler les améliorations sur les performances.

POWERCORE ET MAC OS X

POWERCORE est compatible avec les formats de Plug-In VST et Audio Units dans MAC OS X. Les Plug-Ins POWERCORE sont toujours installés dans les mêmes emplacements dans OS X, ce qui est très pratique, notamment lorsque vous utilisez plusieurs applications audio utilisant les mêmes Plug-Ins (par exemple, un enregistreur multipiste et un éditeur de Mastering comme SPARK XL).

Le format Audio Units est compatible par un "adaptateur" qui adapte de façon transparente le Plug-In VST au format Audio Units. Dans une application hôte au format Audio Units comme Logic, le Plug-In apparaît et fonctionne comme un Plug-In Audio Units standard. Notre adaptateur Audio Units fonctionne automatiquement avec les Plug-Ins SONY, Waldorf, TC Helicon et les autres Plug-Ins POWERCORE.

REMARQUE: MAS n'est pas compatible avec OS X au moment de l'impression. Utilisez le format Audio Units des Plug-Ins POWERCORE à la place.

DOMAINES OS X

OS X a été créé pour les réseaux et utilise une hierarchie d'emplacements "virtuels" appelés des domaines. Les Plug-Ins POWERCORE sont installés dans l'un de ces deux domaines : le domaine Local, et le domaine Utilisateur. Le domaine Local peut avoir plusieurs utilisateurs.

Les Plug-Ins POWERCORE sont installés dans le domaine Local, alors que les Presets sont installés dans le domaine Utilisateur de la personne qui installe le logiciel.

Chaque Plug-In est installé au format VST. Notre composant TCAU Audio Unit gère la compatibilité Audio Unit Lorsque vous installez de nouveaux Plug-Ins optionnels, vous doivent à jour le composant TCAU Audio Unit pour que ces nouveaux Plug-Ins soient compatibles Audio Unit. Il vous suffit de lancer le programme d'installation de PowerCore et de selectionner l'option "Refresh AudioUnits Only".

EMPLACEMENT DES PLUG-INS (DOMAINE LOCAL)

OS X / Library / Audio / Plug-Ins / VST

EMPLACEMENT DU Panneau DE CONTROLLE

OS X / Applications

EMPLACEMENT DE BASE DES PRESETS DE PLUG-INS POWERCORE

OS X / Nom de l'utilisateur / Library / Application Support / POWERCORE / Presets

POWERCORE ET WINDOWS

Si vous souhaitez acceder aux Plug-Ins POWERCORE depuis votre environnement de séquenceur sous Windows, vous doivent installer les Plug-Ins dans le même emplacement que vos autres Plug-Ins VST. L'installation recherche tous les repertoires VSTPlugIns et vous demande de sélectionner un réseau de destination lors de l'installation.

Programs / Steinberg / VSTPlugIns / POWERCORE

Programs / Emagic / Logic Audio Platinum / VSTPlugIns / POWERCORE

CONVERTISSEURS DIRECT X

Certaines applications Windows utilisent le format de Plug-Ins DirectX à la place du format VST. POWERCORE n'est pas directement compatible avec DirectX. Si vous souhaitez utiliser POWERCORE avec une application DirectX comme Sonar, nous vous conseillons d'utiliser un convertisseur comme "VST-DX Adapter" de Cakewalk. Il est disponible sur le site Cakewalk.

Étant donné que les Plug-Ins TC ne sont pas compatibles DirectX, contactez l'assistance technique de la société fournissant l'adaptateur DirectX si vous rencontres des problèmes avec l'utilisation des Plug-Ins POWERCORE dans une application DirectX.

La Led bleue Power Pulse et les autres, situées en face avant, vous offrent des informations sur l'environnement POWERCORE FIREWIRE.

LED POWER

Cette Led indique uniquement la mise sous tension.

LED POWER PULSE

Lors du démarriage, la Led Power Pulse atteint son intensité lumineuse maximale puis commence à clignoter, en attendant le chargement d'un Plug-In. La Led Power Pulse clignote une fois pour indiquer qu'un Plug-In est correctement charge. Une fois le premier Plug-In charge, la Led Power Pulse reste allumée. En cas de “plantage” du POWERCORE, la Led Power Pulse clignote une fois puis s'eteint.

LED ERROR

La Led Error ne s'allume qu'en cas de dysfonctionnement. Si la Led Error s'allume, elle indique un problème matériel — contactez nos services techniques.

ASSISTANCE TECHNIQUE

SERVICES D'ASSISTANCE TECHNIQUE

La façon la plus rapide d'obtenir une assistance technique est de consulter le site Internet (TC Support Interactive) à www.tcelectronic.com. Nous mettons à votre disposition les derniers détails, astuces, mises à jour et informations disponibles. Pour accélérer votre recherche, Sélectionnez TC ELECTRONIC dans le champ Product Line. Dessous, vous pouze alors Sélectionner POWERCORE FIREWIRE dans la catégorie des produits. Saisissez quelques mots-clef et cliquez sur Search.

Je peux utiliser deux fois moins d'effets à 96 kHz qu'à 48 kHz.

C'est normal. En doublant la fréquence d'échantillonnage, vous divisez la ressource procésseur disponible par deux.

Les Plug-Ins POWERCORE ne s'affichent pas dans la fenêtre de selection des Plug-Ins de mon application.

Vérifiez que vous avez installé les Plug-Ins dans le réseau des Plug-Ins VST/AudioUnit de votre application. Si vous ne venez pas TOUS les Plug-Ins POWER-CORE, lisez le point suivant.

Je ne veis pas tous les Plug-Ins POWERCORE dans les insertions, départ ou retours de la section de mixage de mon application.

Comme tous les Plug-Ins VST/AudioUnit, les Plug-Ins POWERCORE peuvent être différents (mono/mono, mono/stéreo, stéreo/stéreo). Selon l'application hôte et le Plug-In, il se peut que vous ne voyiez que la version compatible avec l'utilisation correspondante (par exemple pour les insertions ou les départs).

À chaque fois que je charge un Plug-In dans LOGIC ou DIGITAL PERFORMER, mon application "plante".

Lorsque vous utilisez un Plug-In POWERCORE dans une application Audio Units comme LOGIC ou DIGITAL PERFORMER, vousdezvez installer les Plug-Ins à la fois dans les répertoires des Plug-Ins Audio Units et VST de votre système. Si vous retirez les Plug-Ins VST Plug-Ins, les versions Audio Unit ne peuvent pas fonctionner. Si vous application "plante" lors du chargement des Plug-Ins POWERCORE, réinstallez les Plug-Ins pour vous assurer que les Plug-Ins sont installés dans les deux repertoires.

L'entrée de mon Plug-In POWERCORE sature (et/ou j'entends de la distorsion).

Il est très important d'éviter l'échéage du signal d'entrée — le niveau du signal routé à un Plug-In POWERCORE ne doit pas dépasser 0 dBFS ! Nous vous invitons à laisser de la réserve dynamique.

Mon signal est mono après l'insertion d'un Plug-In POWERCORE.

Il y a différentes versions des Plug-Ins POWERCORE, pour vous offrir une polyvalence maximum. Selon le Plug-In, vous pouvez avoir des versions mono/mono, mono/stéroid et stéroid/stéroid de chaque Plug-In. Si votre application hote affiche toutes les versions à partir desquilles vous pouvez selectionner, assurez-vous que vous selectionnez la version stéroid pour le traitement en stéroid! Dans FXMatrix de SPARK, vous pouvez voir TOUTES les versions des Plug-Ins. L'utilisation d'un Plug-In mono/mono ou mono/stéroid mélange votre signal en mono avant le traitement.

Le Plug-In ne s'ouvre pas ou aucun signal audio n'est disponible lorsque j'active le Plug-In.

Dans ce cas, il se peut qu'il y ait un problème avec l'autorisation du Plug-In. Pour les Plug-Ins fournis, réinstallez-les. Si cela ne résout pas le problème, contactez notre service d'assistance technique.

Avec les Plug-Ins POWERCORE, vous pouvez librement faire des copies de sauvegarde des Plug-Ins que vous avez achetés — mais, à l'exception des Plug-Ins fournis, vous ne pouvez pas les copier sur d'autres systèmes de façon satisfaisante. Chaque carte est unique, et le calculiel est aussi unique pour chaque carte. Contactez le fabricant du Plug-In dans le cas où vous avez un problème d'autorisation comme celui-ci.

Le signal audio est corrompu.

La taille minimum de Buffer d'E/S pour que POWERCORE fonctionne correctement est de 128 échantillons — vérifie les réglages de Buffer d'E/S dans l'application hôte. Nous recommendons 1024 échantillons pour une utilisation minimale de l'application hôte.

*Du fait de la mémoire RAM nécessaire pour ces Plug-Ins, il y a de fortes chances pour que vous disposiez de ressources disponibles plus que suffisantes pour que POWERCORE fasse tourner de nombreux autres Plug-Ins qui ne nécessitant aucune mémoire RAM.
