R7 - Microphone sans fil SHURE - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Microphone sans fil
Plage de fréquence	782–810 MHz
Technologie	UHF
Compatibilité	Systèmes sans fil UHF compatibles avec MK2
Normes	Conforme à la directive européenne R&TTE 99/5/CE
Marquage CE	Oui
Type de transmission	Sans fil
Utilisation	Professionnelle et grand public
Alimentation	Non précisé
Portée	Non précisé
Nombre de canaux	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Accessoires inclus	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - R7 SHURE

Comment connecter le SHURE R7 à mon appareil ?

Pour connecter le SHURE R7, utilisez le câble fourni pour le relier à la sortie audio de votre appareil. Assurez-vous que le volume est réglé à un niveau approprié.

Le son est trop faible, que faire ?

Vérifiez le niveau de volume sur votre appareil et sur le SHURE R7. Assurez-vous également que les réglages de votre application audio ne sont pas en mode silencieux.

Mon SHURE R7 ne s'allume pas, que faire ?

Vérifiez que le SHURE R7 est bien chargé. Si l'appareil ne s'allume toujours pas, essayez de le charger pendant au moins 30 minutes avant de tenter de l'allumer à nouveau.

Comment nettoyer mon SHURE R7 ?

Utilisez un chiffon doux et sec pour nettoyer la surface du SHURE R7. Évitez les produits chimiques agressifs qui pourraient endommager l'appareil.

Puis-je utiliser le SHURE R7 avec un smartphone ?

Oui, le SHURE R7 est compatible avec la plupart des smartphones. Utilisez un adaptateur si nécessaire, selon le port de votre téléphone.

Comment mettre à jour le firmware du SHURE R7 ?

Connectez le SHURE R7 à votre ordinateur via le câble USB, puis téléchargez le dernier firmware depuis le site officiel de SHURE et suivez les instructions fournies.

Le SHURE R7 fait des bruits étranges, que faire ?

Assurez-vous que le câble est correctement branché et qu'il n'est pas endommagé. Essayez également de tester l'appareil avec un autre câble ou sur un autre appareil.

Quelle est la durée de vie de la batterie du SHURE R7 ?

La durée de vie de la batterie du SHURE R7 peut varier, mais en moyenne, elle dure environ 10 heures d'utilisation continue.

Où puis-je trouver le manuel d'utilisation du SHURE R7 ?

Le manuel d'utilisation du SHURE R7 est disponible en téléchargement sur le site officiel de SHURE dans la section support.

MODE D'EMPLOI R7 SHURE

Gamage de la fréquence porteuse RF

782-810 MHz.

Distance utile

152,4 metres dans les conditions typiques; 487.6 m max.

REMARQUE: La distance utile réelle dépend des facteurs affectant le signal RF, tels que l'absorption, la réflexion et les perturbations.

Réponse en fréquence audio

50 à 15 000 Hz, ±2 dB.

REMARQUE: La réponse en fréquence globale dépend de la qualité du microphone.

Gamage de réglage du gain

U1:0à40dB

U2:0à26dB

Modulation

Système compresseur-extenseur d'écart ± 18 kHz avec préaccentuation et désaccentuation.

Puisance de sortie RF

U1, U2: 10 mW maximum.

Dynamique

102 dB, pondéré A

Sensibilité RF

U4S	U4D
-110 dBm	-107 dBm
12 dB SINAD	12 dB SINAD
-105 dBm	-102 dBm
30 dB SINAD	30 dB SINAD

Rejet d'image

90 dB (typique)

Rejet des fréquences parasites

75 dB (typique)

Attenuation ultime (réf. écart de 18 kHz)

100 dB, pondéré A

Polarité audio

Une pression positive sur le diaphragme du microphone (ou une tension positive appliquée au bout de la fiche téléphonique WA302) engendre une tension positive à la broche 2 par rapport à la broche 3 de la sortie à basse impédance et à l'extrémité du jack 1/4 po de la sortie à haute impédance.

Distorsion du système (réf. écart ±18 kHz, modulation 1 kHz)

0,3 % de distorsion harmonique totale (typique).

Alimentation électrique

U1, U2 : piles alcalines AA de 1,5 V (Duracell MN1604 recommandées); piles au nickel-cadmium en option.
U4:230 Vca,50/60 Hz.
Consommation de puissance: 9.6 W min,13.2 W max (U4S)
12 W min,16 W max (U4D)
15 W min,16 W max (UA840)

Capacité des piles (typique)

12 heures d'utilisation (piles alcalines AA de 1,5 V Duracell MN1500).

Température de fonctionnement

-6à+49°C.

REMARQUE : Les caractéristiques des piles peuvent changer ces valeurs.

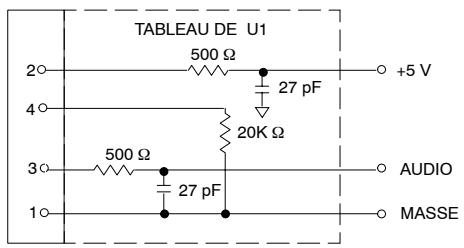

Entrée de l'émetteur U1) (Figure 1)

Connecteur :	TA4F ou LEMO (en option)
Configuration de l'entrée :	Asymétrique, active
Impédance réelle :	18 kW avec micro-cravate 1 MW avec cordon d'instrument
Niveau d'entrée maximal :	6 V c-à-c (+7 dBV) pour 1 % DHT; gain minimal et signal de 1 kHz
Affectation des broches TA4F :	Broche 1 : à Masse Broche 2 : à +5 V Broche 3 : à Audio Broche 4 = 20 k à Masse et Audio (Sur le cordon adaptateur d'instrument, la broche 4 est flottante)
Affectation des broches LEMO :	Broche 1 : à Broche 3 et 10 kW à Masse Broche 2 : à +5 V Broche 3 : à Broche 1 Broche 4 : à Blindage (Masse por biases positif)
Tension d'alimentation fantôme :	+5V alimenté à la cartouché du microphone

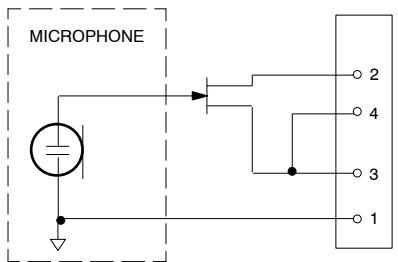

NOTA: LE MICRO-CRAVATE RELEI LES MORNES 3 ET 4, MAIS
LE CORDON DE GUITARE NE LE FAIT PAS.

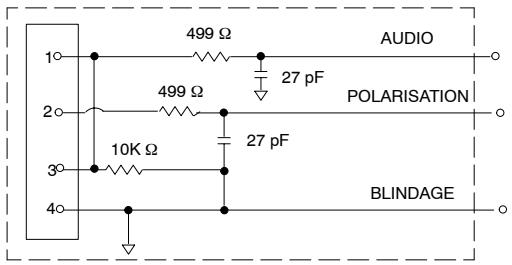

CIRCUIT DE JACK MICRO U1L (LEMO 4 BROCHES)
FIGURE 1

Sortie de I'émetteur U1

Connecteur :	Antenne
Impédance réelle :	50 Ω
Niveau de sortie nominal :	+10 dBm
Niveau de sortie maximal :	+11 dBm
Affectation des broches :	Boîtier = Masse Centre = Signal

Entrée de l'émetteur U2

Configuration de l'entrée :	Asymétrique, active
Impédance réelle :	20 kΩ
Niveau d'entrée maximal :	3 V c-à-c (+0.5 dBV) pour 1 % DHT; gain minimal et signal de 1 kHz

Sortie de I'émetteur U2

Connecteur :	SMA
Impédance réelle :	50 Ω
Niveau de sortie nominal :	+10 dBm
Niveau de sortie maximal :	+11 dBm
Affectation des broches :	Boîtier = Masse Centre = Signal

Entrée des récepteurs U4S et U4D

Connecteur :	Antenne	Entrée secteur	Interface réseau
Type de connecteur :	BNC	CEI 320	D 25 broches
Impédance réalisée :	50 Ω	—	—
Niveau d'entrée nominal :	-95 à -30 dBm	230 Vca, 50/60 Hz	Logique CMOS
Niveau d'entrée maximal :	+6 dBm (-20 dBm recommendé)	254 V ca, 50/60 Hz	—
Affectation des broches :	Boîtier = Masse Centre = Signal	Norme CEI	—
Tension d'alimentatio fantôme :	12 V cc, 150 mA maximal	—	—

Sortie des récepteurs U4S et U4D

Connecteur :	Écouteurs de contrôle	Sortie secteur	Audio à haute impédance	Audio à bass impédance*	Interfacéréseau
Configuration de la sortie :	Mono asymétrique, 1/4 po	—	Asymétrique	Symétrique	Voir annexe
Impédance réelle :	300 Ω	—	1 kΩ	30 Ω	Voir annexe
Niveau d'entrée nominal :	—	230 Vca, 5 A	—	—	Logique CMOS
Affectation des broches :	Pointe = Sous tension Nuque = Sous tension Gaine = Masse	Norme CEI	Pointe = Sous tension Nuque/gain e = Masse	1 = Masse 2 = Sous tension 3 = Sous tension	Voir annexe
Protection tension/intensité/alimentation fantôme	Oui		Oui	Oui	5V, 700 mA max.

*Niveau de sortie: mic = ligne - 30 dB

Encombrement

U2/ 58A : 254 x 53,2 mm (L x diam.)

U2/87:228,6 x 49,2 mm (L x diam.)

U2/BETA 87 : 216 x 50,8 mm (L x diam.)

U1:175,2 g sans piles

U2/58,U2/58A:375,6 g sans piles

U2/87, U2/BETA 87 : 303,1 g sans piles

U4S:3,30 kg

U4D:3,85kg

Homologation

Les systèmes sans fil série UHF Shure sont conformes aux exigences essentielles de la directive européenne R&TTE 99/5/CE et sont autorisés à porter la marque CE.

U1, U2: Conformé à la norme ETSI europeenne EN 300 422 (parties 1 et 2) et ETS 300 445/A1.

U4, U4D: Conformé à la norme ETSI européen ETS 300 445/A1 et EN 60950.

CE MATERIEL RADIO EST PREVU POUR UTILISATION EN SPECTACLES PROFESSIONNELS (CLASSE I) ET APPLICATIONS SIMILAIRES.

ACCESSIONS FOURNIS

Adaptateur de support de microphone (U2) WA371

Pochette à fermetre éclair (U1) 26A13

Pochette à fermetre éclair (U2) 26A14

Tournevis 80A498

Cable coaxial d'antenne (60 cm) UA802

Antenne demi-onde (810 à 810 MHz) UA820A

Valise de transport pour I'emetteur 65A8257

Insertion de valise de transport 29B1577

Cordon adaptateur d'instrument (U1) WA302

Connecteur femelle 4 broches TA4F (U1) WA330

Commutateur audio en ligne (U1) WA360

Câble d'interface récepteur-mélangeur de 1,80 m (fiche téléphonique 1/4 po et fiche XLR) . WA410

Rallonged'antenne de 7,6 m UA825

Rallonged'antenne de 15,2 m UA850

Rallonged'antenne de 30,4 m UA8100

Kit d'antenne active à distance en ligne (782-810 MHz) UA830A

Système répartiteur d'antennes/alimentation, 230 Vca UA845MA

Antenne directionelle UA870A

PIECES DE RECHANGE

Kit d'installation (tournevis, pieds, serre-cables) 90VL1371

Adaptateurs de montage des antennes à l'avant 95A8647

Cordon d'alimentation 230 Vca 95A8247

Cordon d'alimentation en série 304 mm (230 V) 85A8678

Cartouche SM58® avec grille (U2/58) R158

Cartouche 58A avec grille (U2/58) R179

Cartouche SM87 avec grille (U2/87) R165

Cartouche BETA 87A avec grille (U2/BETA 87) R166

Cartouche BETA 87C avec grille (U2/BETA 87) . RPW100

Grille argent mat (U2/58) RK143G

Grille argent mat (U2/58) RK265G

Grille argent mat (U2/BETA 87) RK313G

Grille noire (U2/87) RK214G

Grille noire (U2/ 58) RK323G

Grille noire (U2/BETA 87) RK324G

Pince de ceinture (U1) 53A8247A

Antenne (U1) 95A8646

Antenne (U2) 95A2029

RENSEIGNEMENTS SUR L'OCTROI DE LICENCE

Tout changement ou modification n'avant pas fait l'objet d'une autorisation expressée de Shure Incorporated peut entraîner la nullité du droit d'utilisation de l'équipement. La licence d'utilisation de l'équipement du microphone sans fil Shure demeure la responsabilité de l'utiliseur, et elle dépend de la classification de l'utiliseur et de l'application prévue par lui ainsi que de la fréquence sélectionnée. Shure commande vivement de semettre en rapport avec les autorités compétentes des télécommunications pour l'obtention des autorisations nécessaires, ainsi qu'avant de désirir et de commander des fréquences.

INFORMATIONS DE CONFORMITE R&TTE

IMPORTANT! Les transmetteurs modès Shure U1 et U2 conforme aux exigences essentielles de la directive européen R&TTE 99/5/CE et sont autorisés à porter la marque CE. C∈ O682 ①

Le recepteur modèle Shure U4 conforme aux exigences essentielles de la directive européen R&TTE 99/5/CE et sont autorisés à porter la marque CE. C€

CE MATÉRIEL RADIO EST PRÉVU POUR UTILISATION EN SPECTACLES PROFESSIONNELS ET APPLICATIONS SIMILAIRES.

REMARQUE : IL EST POSSIBLE QUE CE MATÉRIEL SOIT CAPABLE DE FONCTIONNER SUR CERTAINES FREQUENCES NON AUTORISÉES LOCALEMENT. SE METTRE EN RAPPORT AVEC LES AUTORITÉS COMPÉTENTES POUR OB-TENIR LES INFORMATIONS SUR LES FREQUENCES AUTORISÉES POUR LES SYSTÉMES DE MICROPHONES SANS FIL LOCALEMENT

Groupe de fréquences pour ce matériel : 692 MHz-862 MHz

Autorisation d'utilisation : Noter qu'une licence officielle d'utilisation de ce matériel peut être requise dans certains endroits. Consulter les autorités compétentes pour les spécifications possibles.

Les modèles d'transmetteur Shure U1 et U2 peuvent être utilisés dans les pays et aux games de féquences indiqués au Tableau 1.

REMARQUE: Shure recommende deMAINIR une separation de 500 kHz entre chaque canal de recepteurs dans les recepteurs à canal double U4D. Ne pas hesiter a contacter le service clientèle de Shure (49-7131-72140) pour toute assistance ou informations complémentaires concernant la selection et le réglage des fréquences.

TABLEEAU 1

Code de Pays	U1-M3, U2-M3 (692 - 716 MHz)	U1-R3, U2-R3 (774 - 782 MHz)	U1-R7, U2-R7 (782 - 810 MHz)	U1-R6, U2-R6 (800 - 820 MHz)	U1-R2, U2-R2 (800 - 320 MHz)	U1-S2, U2-S2 (838 - 862 MHz)
A	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
B	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
CH	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
D	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
E	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
F	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	*
GB	692-716 MHz*	774-782 MHz*	782-810 MHz*	*	*	838-862 MHz*
GR	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
I	692-716 MHz*	774-782 MHz*	782-810 MHz*	*	*	*
IRL	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
L	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
NL	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
P	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
DK	*	*	800-810 MHz*	800-820 MHz*	800-830 MHz*	*
FIN	*	*	800,1-810 MHz*	800,1-819,9 MHz*	800,1-819,9 MHz*	*
N	*	*	800-810 MHz*	800-820 MHz*	800-830 MHz*	*
S	*	*	800-810 MHz*	800-814 MHz*	800-814 MHz*	*
Tous les autres pays	*	*	*	*	*	*

*Se metre en rapport avec les autorités compétentes pour obtenir les informations sur les fréquences autorisées disponibles localement et sur l'utilisation autorisée du matériel.

GUIDE DE COMPATIBILITE DU SYSTEME SANS FIL R7 UHF

Le Tableau 2 donne une liste générale des systèmes compatibles en fréquence dans la bande de 782,000 à 810,000 MHz. Chaque groupe comprend plusieurs canaux compatibles les uns avec les autres.

Jusqu'à 21 systèmes sans fil UHF Shure peuvent être utilisés simultanément dans la bande de 782 à 810 MHz si ces systèmes sont de versions de fréquence MA (abandonnées) ou d'une combinaison de versions MA et R7.

Jusqu'à 30 systèmes sans fil MK2 UHF Shure peuvent être utilisés simultanément dans la bande de 782 à 810 MHz s'ilts sont tous de versions de fréquence R7.

Remarque: Les combinaisons d'émetteurs UHF Shure et de récepteurs MK2 UHF Shure ainsi que les combinaisons d'émetteurs MK2 UHF Shure et de récepteurs UHF Shure NE SONT PAS censées fonctionner. Toujours utiliser les combinaisons émetteurs–récepteurs de même version de fréquence (R7 ou MA).

Les groupes 1 à 9 DOIVENT être utilisés si l'installation comprend des systèmes sans fil UHF Shure (fréquence MA seulement) ou des systèmes sans fil UHF Shure et des systèmes sans fil MK2 UHF Shure (fréquences MA et R7)

Les groupes 1 à 9 PEUVENT être utilisés si l'installation comprend des systèmes sans fil MK2 UHF Shure seulement (versions de fréquence R7).

Les groupes 10 à 28 peuvent UNIQUEMENT être utilisés si l'installation comprend des systèmes sans fil MK2 UHF Shure seulement (versions de fréquence R7).

Remarque : Il est possible que cet apparéil soit capable de fonctionner sur certaines fréquences non autorisées localement. SeMETRE en rapport avec les autorités comptétentes pour obtenir les informations sur les fréquences autorisées pour les microphones sans fil localement.

COMPOSANTS DES GROUPES

Groupes 1 à 9*

Les groupes 1 à 3 offrent le nombre maximum de fréquences compatibles entre 782 et 810 MHz.

Les groupes 4 à 5 sont conformes aux réglementations françaises pour le groupe d'utilisateurs A.

Les groupes 6 à 7 sont conformes aux réglementations françaises pour le groupe d'utilisateurs B.

Les groupes 8 à 9 sont conformes aux réglementations françaises pour le groupe d'utilisateurs C.

Groupes 10 à 28*

Les groupes 10 à 11 offrent le nombre maximum de fréquences compatibles entre 782 et 810 MHz.

Les groupes 12 à 13 sont conformes aux réglementations françaises pour le groupe d'utilisateurs A.

Les groupes 14 à 15 sont conformes aux réglementations françaises pour le groupe d'utilisateurs B.

Les groupes 16 à 17 sont conformes aux réglementations françaises pour le groupe d'utilisateurs C.

Le groupe 18 est conforme aux réglementations allemandes RegTP pour utilisateurs publics (« Nutzergruppe 4 ») en utilisant les chaînes de télévision 61 a 63.

Le groupe 19 est conforme aux réglementations allemandes RegTP pour utilisateurs publics (« Nutzergruppe 4 ») en utilisant les chaînes de télévision 61 a 63.

Le groupe 20 est conforme aux réglementations allemandes RegTP pour utilisateurs (« Nutzergruppe 3A ») en utilisant les chaînes de télévision 61 a 63.

Le groupe 21 est conforme aux réglementations allemandes RegTP pour utilisateurs (« Nutzergruppe 3B ») en utilisant les chaînes de télévision 61 a 63.

Le groupe 22 est conforme aux réglementations allemandes RegTP pour utilisateurs (« Nutzergruppe 3C ») en utilisant leschains de télévision 61 a 63.

Le groupe 23 est conforme aux réglementations allemandes RegTP pour utilisateurs (« Nutzergruppe 3D ») en utilisant leschains de télévision 61 a 63.

Le groupe 24 est conforme aux nouvelles réglementations allemandes RegTP pour utilisateurs de diffusion du groupe « Nutzergruppe 2 » en utilisant les chaînes de télévision 61 a 63.

Le groupe 25 est conforme aux nouvelles réglementations allemandes RegTP pour utilisateurs de diffusion du groupe « Nutzergruppe 1 » en utilisant les chaînes de télévision 61 a 63.

Le groupe 26 est conforme aux nouvelles réglementations allemandes RegTP pour utilisateurs de diffusion du groupe « Nutzergruppe 1 » en utilisant le châne de télévision 61.

Le groupe 27 est conforme aux nouvelles réglementations allemandes RegTP pour utilisateurs de diffusion du groupe « Nutzergruppe 1 » en utilisant le châne de télévision 61.

Le groupe 28 offre le nombre maximum de fréquences compatibles entre 782 et 790 MHz (canal de télévision 60).

*Se mesure en rapport avec les autorités compétentes pour obtenir les informations sur les fréquences autorisées disponibles localement et sur l'utilisation autorisée du matériel.

TABLEAU 2 SYSTÉMES COMPATIBLES EN FREQUENCY DANS LA BANDE R7 (782 - 810 / 782,1 - 819,3 MHz)

Channel	Groupe 1	Groupe 2	Groupe 3	Groupe 4	Groupe 5	Groupe 6	Groupe 7	Groupe 8
1	782.250	782.500	783.250	783.750	809.250	782.100	809.500	782.300
2	782.875	783.625	784.750	784.500	808.500	784.025	808.775	783.000
3	784.625	784.125	785.500	786.500	807.250	784.775	806.500	784.225
4	785.250	785.125	785.500	787.500	806.750	786.225	805.700	784.975
5	787.250	786.375	788.375	790.750	803.750	788.900	805.300	788.000
6	788.750	788.375	789.000	791.750	803.250	790.100	804.500	788.700
7	790.750	788.875	791.500	793.250	801.750	792.025	802.975	789.900
8	791.250	790.750	792.250	793.750	801.250	792.775	802.225	797.100
9	792.500	792.375	792.750	794.500	800.500	796.900	798.500	798.300
10	794.875	793.375	793.750	795.500	799.500	798.500	796.900	800.225
11	795.500	794.625	794.375	796.250	795.500	802.225	792.775	800.975
12	796.625	798.125	796.750	799.500	794.500	802.975	792.025	804.000
13	800.000	799.375	797.750	800.500	791.250	804.500	790.100	805.100
14	801.750	799.875	801.500	801.250	790.750	805.700	788.900	805.900
15	803.000	801.375	803.000	803.250	788.250	806.500	786.225	808.225
16	804.000	802.000	803.500	804.250	787.500	808.775	784.775	808.975
17	804.750	803.625	804.750	806.750	786.500	809.500	782.100
18	807.125	804.875	806.750	807.500	784.500
19	808.375	807.000	807.500	808.500	783.250
20	809.000	808.750	809.000	809.750	782.750
21	809.875	809.625	809.625
22
23
24
25
26
27
28
29
30
...	MA/R7	MA/R7	MA/R7	MA/R7	MA/R7	MA/R7	MA/R7	MA/R7
Channel	Groupe 9	Groupe 10	Groupe 11	Groupe 12	Groupe 13	Groupe 14	Groupe 15	Groupe 16
1	808.225	782.175	782.025	782.750	809.750	782.100	809.500	782.300
2	807.000	782.775	782.475	783.250	808.500	782.500	808.775	783.000
3	806.300	783.675	783.225	784.500	807.500	784.775	806.500	786.025
4	804.700	785.025	785.025	786.500	806.750	786.225	805.700	786.775
5	804.000	785.775	785.925	787.500	804.250	788.500	805.300	788.700
6	802.775	786.225	786.675	788.250	803.250	788.900	802.225	790.300
7	798.300	788.025	787.125	790.750	801.250	789.700	800.025	791.000
8	796.700	789.525	787.725	791.250	800.500	790.100	798.500	792.225
9	794.775	790.725	788.475	794.500	799.500	792.025	796.500	792.975
10	792.225	791.175	789.075	795.500	796.250	792.775	792.775	796.700
11	791.000	791.775	790.575	799.500	795.500	796.500	792.025	797.100
12	789.100	792.225	791.175	800.500	794.500	798.500	790.100	800.225
13	788.000	793.125	791.625	801.250	793.750	800.025	789.700	800.975
14	784.225	793.575	792.825	801.750	793.250	802.225	788.900	802.775
15	783.000	794.625	795.975	803.250	791.750	805.300	788.500	805.100
16	782.300	795.825	796.875	803.750	790.750	805.700	786.225	805.900
17		797.175	797.625	806.750	787.500	806.500	784.775	806.300
18		797.925	798.075	807.250	786.500	808.775	782.500	807.000
19		798.375	798.825	808.500	784.500	809.500	782.100
20		800.325	799.425	809.250	783.750
21		801.075	800.475
22		801.525	801.075
23		802.875	801.825
24		803.325	802.275
25		803.925	803.025
26		805.725	804.375
27		806.175	805.425
28		806.925	805.875
29		809.175	808.875
30		809.775	809.625
...	MA/R7	R7	R7	R7	R7	R7	R7	R7
Channel	Groupe 17	Groupe 18	Groupe 19	Groupe 20	Groupe 21	Groupe 22	Groupe 23	Groupe 24
1	808.975	790.925	798.9	791.200	790.300	790.350	790.400	790.400
2	808.225	791.400	799.475	791.900	791.250	790.750	790.800	790.800
3	807.000	792.525	800.625	792.325	791.950	791.300	791.350	791.350
4	806.300	793.100	801.125	792.900	792.375	792.425	792.475	792.475
5	804.700	793.425	801.45	793.725	792.950	793.000	793.875	793.050
6	804.000	793.925	801.925	794.825	793.775	793.825	794.975	793.875
7	802.775	795.050	803.050	795.350	794.875	794.925	795.500	794.975
8	798.300	795.675	803.575	796.100	795.400	795.450	796.725	795.500
9	797.100	800.600	804.800	796.575	796.150	796.675	797.700	796.725
10	794.775	801.150	806.850	801.725	796.625	797.650	799.350	797.700
11	794.025	802.025	807.475	802.825	798.700	801.825	803.500
12	792.975	802.325	808.650	803.350	801.775	803.450	805.700
13	792.225	803.075	809.175	804.100	803.400	805.650	806.400
14	789.900	804.825	809.475	804.575	804.150	806.350	806.800
15	788.700	805.200	809.975	807.200	804.625	806.750	808.475
16	784.225	805.800		807.900	806.700	807.300	809.050
17	783.000	806.950		808.325	807.250	808.425	809.875
18	782.300	807.475		808.900	807.950
19		809.425			808.375
20		809.950			808.950
21
22
23
24
25
26
27
28
29
30
...	R7	R7	R7	R7	R7	R7	R7	R7

Channel	Groupe 25	Groupe 26	Groupe 27	Groupe 28
1	790.100	790.100	790.100	782.100
2	790.500	790.500	790.600	782.400
3	791.050	791.050	791.575	783.300
4	791.750	791.750	792.050	783.600
5	792.175	792.175	792.800	784.050
6	792.750	792.750	793.325	784.350
7	793.575	793.575	794.425	784.950
8	794.675	794.675	795.250	785.250
9	795.200	795.200	795.825	787.050
10	795.950	795.950	796.250	787.350
11	796.425	796.425	796.950	787.950
12	797.400	797.400	797.500	788.250
13	797.900	797.900	797.900	788.700
14	803.200			789.000
15	806.100			789.600
16	806.500			789.900
17	807.050
18	807.750
19	808.175
20	808.750
21	809.575
22
23
24
25
26
27
28
29
30
...	R7	R7	R7	R7

SPEZIFIKATIONEN

Frequenzbereich

782-810 MHz

Reichweite

U1: 175,2 g证监会 battery

U2/58, U2/BETA 58A: 375,6 g证监会 battery

La “Liste maitresse” (groupes A1 à B3) est un index complet de toutes les fréquences de systèmes utilisées dans la bande de 782 à 810 MHz, par tranches de 25 kHz.

HAUPTLISTE
