BEDIENUNGSANLEITUNG R7 SHURE

150 m Minimum unter Normalbedingungen; 500 m maximal.

HINWEIS: Die tatsächliche Reichweite hangt von der HF-Signalabsorption, -reflexion und -interferenz ab.

Audiofrequenzgang

50 bis 15,000 Hz, ±2 dB.

HINWEIS: Der Gesamtaudiofrequenzgang des Systems hängt vom Mikrophonelement ab.

Verständungsbereich

U1: 0 bis 40 dB

U2: 0 bis 26 dB

Modulation

± 18 kHz Komprimierungs-/Dekomprimierungssystem mit Preemphasis und Deemphasis.

Dynamikbereich

102 dB, mit A-Bewertung

HF-Empfindlichkeit:

U4S	U4D
-110 dBm	-107 dBm
12 dB SINAD	12 dB SINAD
-105 dBm	-102 dBm
30 dB SINAD	30 dB SINAD

HF-Leistungsabgabe

U1, U2: maximal 10 mW

Spiegelsektion

90 dB (typisch)

Oberwellenunterrückung

75 dB (typisch)

Grenzschalldämmung (bzgl. 18 kHz Abweichung)

100 dB, mit A-Bewertung

Audiopolarität

Positiver Druck auf die Mikrophonmembran (oder positive Spannung an der Spitze des Klinkensteckers WA302) erzeugt positive Spannung an Pin 2 hinsichtlich Pin 3 des Niederimpedanzausgangs und der Spitze des Hochimpedanz-6,3mm-Ausgangs.

Systemverzerrung (bzgl. ± 18 kHz Abweichung, 1 kHz Modulation)

0,3% Gesamtklirrfaktor (typisch)

Stromversorgung

U1, U2: 1,5–V–Alkalibatterie (Duracell MN 1500 wird empfohlen), wahlweise NiCd

U4: 230 V Wechselstrom, 50/60 Hz

Leistungsaufnahme: 9.6 W min, 13.2 W max (U4S)

12 W min, 16 W max (U4D)

15 W min, 16 W max (UA840)

Batterielebensdauer Sender (typisch)

12 Stunden (für Duracell MN 1500 1,5-V-Alkalibatterien)

Betriebstemperaturbereich

$$ - 6 ^ {\circ} \text {b i s} + 4 9 ^ {\circ} \mathrm {C} $$

HINWEIS: Batterieeigenschaften konnen diesen Bereich einschränken.

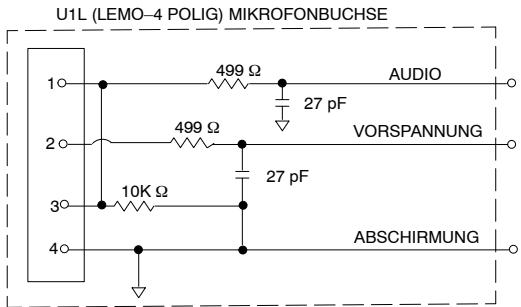

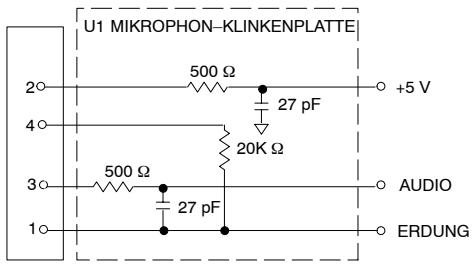

U1-Sendereingang (Abbildung 1)

Anschluß:	TA4F oder LEMO-Anschluß (optional)
Eingangskonfiguration:	Asymmetrisch, aktiv
Tatsächliche Impedanz:	18 kΩ Bei Lavalier-Mikrophon 1MΩ mit Instrumentenkabel
Maximaler Eingangs- pegel:	6 Vss (+7 dBV) für 1% Gesamtklirrfaktor bei minimaler Verständigungseinstellung mit 1 kHz Signal
TA4F Pinkconfiguration:	Pin 1: Erdung Pin 2: +5V Pin 3: Audio Pin 4: an 20 kΩ für Erdung & Audio (bei Instrumentenadappterkabeln ist Pin 4 nicht geerdet)
LEMO Pinkconfiguration:	Pin 1: an Pin 3 und 10 kΩ an Erdung Pin 2: +5V Pin 3: Pin 1 Pin 4: an der Schirmung (Erdung)
Spannung für Phantomspeisung:	+5 V Versorgung an MikrophonkapSEL

HINWEIS: DAS LAVALIERKAbEL VERBINDT Pe1 3 UND 4; DAS GITARRENKAbEL ERFULLT DESE FUNKTI ONNCT

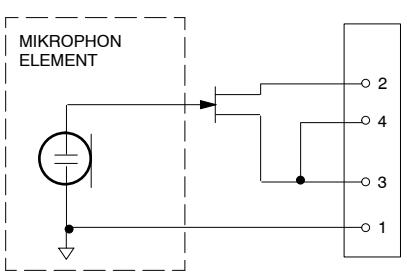

ABBILDUNG 1

U1-Senderausgang

Anschluβtyp:	SMA
Tatsächliche Impedanz:	50 Ω
Nominaler AusgangsPEG:	+10 dBm
Maximaler AusgangsPEG:	+11 dBm
Pinkconfiguration:	Mantel = Erdung Mitte = Signal

U2-Sendereingang

Eingangskonfiguration:	Asymmetrisch, aktiv
Tatsächliche Impedanz:	20 KΩ
MaximaleR Eingangspegel:	3 Vss(+0.5 dBV) für 1% Gesamtklirrfaktor bei minimaler Verständigungseinstellung und 1-kHz-Signal

U2-Senderausgang

Anschluβtyp:	SMA
Tatsächliche Impedanz:	50 Ω
Nominaler Ausgangspiegel:	+10 dBm
Maximaler Ausgangspiegel:	+11 dBm
Pinkconfiguration:	Mantel = Erdung Mitte = Signal

U4S- und U4D-Empfängereingang

Anschluß:	Antenne	Netzeingang	Netzschnittstelle
Anschlußtyp:	BNC	CEI 320	25–polig D
Tatsächliche Impedanz:	50 Ω	—	—
Nominaler Eingangspegel:	-95 bis -30 dBm	230 V Wechselstrom 50/60 Hz	CMOS–Logik
Maximaler Eingangspegel:	+6 dBm (-20 dBm empfohlen)	254 V Wechselstrom, 50/60 Hz	—
Pinkconfiguration:	Mantel = Erdung Mitte = Signal	IEC–Standard	—
Spannung für Remote speisung:	12 V, 150 mA max.	—	5 V, 700 mA max.

U4S- und U4D-Empfängerausgang

Anschluß:	Monitor-ausgangsng	Strom-ausgang	High Z-Audio	Low Z-Audio*	Netz-schnittstelle
Ausgangs-konfiguration:	Asymmetrisch Mono, 6,3mm-Klinke	—	Asymmet-trisch	Symmet-trisch	siehe Anhang
Tatsächliche Impedanz:	300 Ω	—	1 kΩ	30 Ω	siehe Anhang
Nominaler Eingang-spegel:	—	230 V Wechsel strom, 5A	—	—	CMOS-Logik
Pinkon-figuration:	Spitze = unter Spannung tension Ring = unter Spannung Hülse = Erdung	IEC Standard	Spitze = unter Spannung Ring/Hülse = Erdung	1 = Erdung 2 = unter Spannung 3 = unter Spannung	siehe Anhang
Spannungs-/Strom/ Phantom-speisungs-schutz?	Ja		Ja	Ja	—

• Mikrofonpegel = Linepegel -30 dB

Gesamttabmessungen

U1, H × B × T: 92,2 mm × 64,7 mm × 24,2 mm

U1: 175,2 g ohne Batterien

U2/58, U2/BETA 58A: 375,6 g ohne Batterien

U2/87, U2/BETA 87:303,1 g ohne Batterien

U4S: 3,3 kg

U4D:3,85kg

Zulassung

Die Drahtlossysteme der Serie Shure UHF entsprechen den Grundanforderungen der europäischen R&TTE-Richtlinie 99/5/EC und sind zum Tragen des CE-Zeichens berechtigt.

U1, U2: Entspricht der europäischen ETSI Norm EN 300 422, Teil 1 und 2, und ETS 300 445/A1.

U4, U4D: Entspricht der europäischen ETSI Norm EN 300 445/A1 und EN 60950.

DIESES FUNKGERÄT IST ZUR VERWENDUNG IM UNDERHALTUNGSGEWERBE (KLASSE I) UND IN ÄHNLICHEN ANWENDUNGEN VORGESEHEN.

MITGELIEFERTES ZMAEHÖR

Mikrofonstativadapter (U2) WA371
Tasche (U1) 26A13
Tasche (U2) 26A14
Schraubendreher 80A498
Antennenkabel (60cm) UA802
Halbwellenantenne (782-810 MHz) UA820A
Sendertragetasche 65A8257
Sendertragetasche Einsatzstück 29B1577

ZUSATZAUSRÜSTUNG

Instrumentenadapterkabel (U1) WA302, WA304
TA4F 4-polige Buchse (U1) WA330
Inline-Audioschalter (U1) WA360
1,8 m Empfänger-Mischpultkabel (6,3mm Klinken- an XLR-Anschluß) . . . WA410
7,6 m Antennenverlägerungskabel UA825
15,2 m Antennenveränderungskabel UA850
30,4 m Antennenverlägerungskabel UA8100
Inline-Antennenversteller (782-810 MHz) UA830A
Antennen-/Stromverteilungssystem, 230 V Wechselstrom UA845-MA
Aktive UHF-Richtantenne UA870A

ERSATZTEILE

Beschlagteile (Schraubendreher, Montagefüßchen, Kabelklemmen) 90VL1371
Trennwandapter für Frontantennen 95A8647
230 V Wechselstromkabel 95A8247
304 mm Verkettungsstromkabel (230 V) 95A8678
Microfonkapsel SM58® mit Grill (U2/58) R158
Microfonkapsel 58A mit Grill (U2/BETA 58) R179
Microfonkapsel SM87 mit Grill (U2/87) R165
Microfonkapsel BETA 87A mit Grill (U2/BETA 87) R166
Microfonkapsel BETA 87C mit Grill (U2/BETA 87) . RPW100
Grill Mattsilber (U2/58) RK143G
Grill Mattsilber (U2/BETA 58) RK265G
Grill Mattsilber (U2/BETA 58) RK313G
Grill Schwarz (U2/87) RK214G
Grill Schwarz (U2/BETA58) RK323G
Grill Schwarz (U2/BETA 87) RK324G
Gurtelhalter (U1) 53A8247A
Antenne (U1) 95A8646
Antenne (U2) 95A2029

LIZENZINFORMATIONEN

Nicht ausdrücklich von Shure Incorporated genehmigte Änderungen oder Modifikationen können den Entzug der Betriebsgenehmigung für das Gerät zur Folge haben. Das Erlangen einer Lizenz für drahtlose Shure-Mikrofonsysteme obliegt dem Benutzer. Die Erteilung einer Lizenz hängt von der Klassifizierung und Anwendung durch den Benutzer sowie von der ausgewählten Frequenz ab. Shure empfehl't dem Benutzer dringend, sich vor der Auswahl und Bestellung von Frequenzen mit der zuständigen Fernmelde-/Regulierungsbehörde hinsichtlich der ordnungsgemäßen Zulassung in Verbindung zu setzen.

R&TTE-ÜBEREINSTIMMUNGSSINFORMATIONEN

WICHTIG! Die Senders Modells U1 und U2 entsprechen den Grundanforderungen der europäischen R&TTE-Richtlinie 99/5/EC und sind zum Tragen des CE-Zeichens berechtigt. C€ O682 0

Der Empfänger Modell U4 entsprechen den Grundanforderungen der europäischen R&TTE-Richtlinie 99/5/EC und sind zum Tragen des CE-Zeichens berechtigt. CDESES FUNKGERÄT IST ZUR VERWENDUNG IM UNDERHALTUNGSGEWERBE UND IN AHNLICHEN ANWENDUGEN VORGESEHEN.

HINWEIS: DIESES GERÄT KANN MÖGLICHERWEISE Auf EINIGEN FREQUENZEN ARBEITEN, DIE IN IHREM GEBIET NICT ZUGELASSEN SIND. WENDEN SIE SICH BITTE AN DIE ZUSTÄNDIGE BEHRÖDE, UM INFORMATIONEN ÜBER ZUGELASSENE FREQUENZEN FÜR DRAHTLOSE MIKROFONPRODUKTE IN IHREM GEBIET ZU ERHALTEN.

Frequenzbereich den diesen Gerät: 692 MHz-862 MHz

Zulassung: Es ist zu beachten, dass in einigen Gebieten für den Betrieb theses Geräts u.U. eine behörliche Zulassung erforderlich ist. Wenden Sie sichitte an die zuständige Behörde, um Informationen über mögliche Anforderungen zu erhalten.

Die Shure-Sendermodelles U1 und U2 können in den Ländern und mit den Frequenzbereichen verwendet werden, die in Tabelle 1 aufgeführst sind.

HINWEIS: Shure empfehlt, 500 kHz Kanaltrennung zwischen jedem Empfängerkanal in den 2-Kanal-Empfängern U4D aufrecht zu erhalten. Wenn weitere Informationen oder Unterstützung bei der Freqenzauswahl und Einrichtung gewünscht werden, wenden Sie sichitte an die Kundendienstabteilung von Shure (49-7131-72140)

LABELLE 1

Lander-Kurzel	U1-M3, U2-M3 (692 - 716 MHz)	U1-R3, U2-R3 (774 - 782 MHz)	U1-R7, U2-R7 (782 - 810 MHz)	U1-R6, U2-R6 (800 - 820 MHz)	U1-R2, U2-R2 (800 - 320 MHz)	U1-S2, U2-S2 (838 - 862 MHz)
A	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
B	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
CH	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
D	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
E	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
F	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	*
GB	692-716 MHz*	774-782 MHz*	782-810 MHz*	*	*	838-862 MHz*
GR	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
I	692-716 MHz*	774-782 MHz*	782-810 MHz*	*	*	*
IRL	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
L	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
NL	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
P	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
DK	*	*	800-810 MHz*	800-820 MHz*	800-830 MHz*	*
FIN	*	*	800,1-810 MHz*	800,1-819,9 MHz*	800,1-819,9 MHz*	*
N	*	*	800-810 MHz*	800-820 MHz*	800-830 MHz*	*
S	*	*	800-810 MHz*	800-814 MHz*	800-814 MHz*	*
Alle anderen Länder	*	*	*	*	*	*

*Für Informationen bezüglich der für Ihr Gebiet verfügbar gewestlich zugelassenen Frenzen und der gesetzlichen Bestimmungen für den Einsatz der Geräte setzen Sie sichitte mit der zuständigen ortlichen Behörde in Verbindung.

KOMPATIBILITÄTSLEITFADEN FÜR UHF-R7-DRAHTLOSSYSTEME

Tabelle 2 stellt eine praktische Übersicht über frequenzkompatible Systeme im Fre-quenzbereich von 782.000 bis 810.000 MHz dar. jeder Gruppe enthalt mehrere Kanäle, die alle miteinander kompatibel sind.

Bis zu 20 Shure UHF-Drahtlossysteme konnen gleichzeitig innerhalb des 782-810 MHz-Frequenzbereichs betrieben werden, wenn es sich bei den Systemen um MA-Frequenzversionen (Produktion eingestellt) oder eine Kombination von MA- und R7-Ausführungen handelt.

Bis zu 30 Shure UHF-MK2-Drahtlossysteme konnen gleichzeitig innerhalb des 782-810 MHz-Frequenzbereichs betrieben werden, wenn alle Systeme R7-Frequenzausführungen sind.

Hinweis: Kombinationen von Shure UHF-Sendern und Shure UHF-MK2-Empfängern und Kombinationen von Shure UHF-MK2-Sendern und Shure UHF-Empfängern sind NICHT für den gemeinsamen Einsatz vorgesehen. Es mussen stets Sender/ Empfänger-Kombinationen derselben Frequenzausführung (R7 oder MA) verwendet werden.

Gruppen 1-0 MÜSSEN verwendet werden, wenn folgende Systeme in der Installation vorhanden sind Shure UHF-Drahtlossysteme (nur MA-Frequenzausführungen) oder Shure UHF-Drahtlossysteme und Shure UHF-MK2-Drahtlossysteme (MA- und R7-Frequenzausführungen).

Gruppen 1-0 KÖNNEN verwendet werden, wenn folgende Systeme in der Installationvorhanden sind nur Shure UHF-MK2-Drahtlossysteme (R7-Frequenzausführungen).

Gruppen 10-28 können NUR verwendet werden, wenn folgende Systeme in der Installation vorhanden sind nur Shure UHF-MK2-Drahtlossysteme (R7-Frequenzausführungen)

Hinweis: Dieses Gerät kann möglicherweise auf einigen Frenzen arbeiten, die an ihren Standorten nicht zugelassen sind. Wenden Sie sichitte an die zuständige Behörde, um Informationen über zugelassene Frenzen für drahtlose Mikrofone an ihren Standorten zu erhalten.

GRUPPENZUSAMMENSETZUNG

Gruppen 1-9*

Gruppen 1-3ieten die maximale Anzahl kompatibler Frenzen zwischen 782 und 810 MHz.

Gruppen 4-5 entsprechen den Französischen Verordnungen für Nutzergruppe A.

Gruppen 6-7 entsprechen den Französischen Verordnungen für Nutzergruppe B.

Gruppen 8-9 entsprechen den Französischen Verordnungen für Nutzergruppe C.

Gruppen 10-28*

Gruppen 10-11ieten die maximale Anzahl kompatibler Frenzen zwischen 782 und 810 MHz.

Gruppen 12-13 entsprechen den Französischen Verordnungen für Nutzergruppe A.

Gruppen 14-15 entsprechen den Französischen Verordnungen für Nutzergruppe B.

Gruppen 16-17 entsprechen den Französischen Verordnungen für Nutzergruppe C.

Gruppe 18 entspricht den deutschen RegTP-Verordnungen (der Regulierungsbehörde für Telekommunikation und Post) für öffentliche Nutzer „Nutzergruppe 4" innerhalb der Fernsehkanäle 61-63.

Gruppe 19 entspricht den deutschen RegTP-Verordnungen (der Regulierungsbehörde für Telekommunikation und Post) für öffentliche Nutzer („Nutzergruppe 4^u ) innerhalb der Fernsehkanäle 62–63.
Gruppe 20 entspricht den neuen deutschen RegTP-Verordnungen für Nutzer der „Nutzergruppe 3A" innerhalb der Fernsehkanäle 61-63.
Gruppe 21 entspricht den neuen deutschen RegTP-Verordnungen für Nutzer der „Nutzzergruppe 3B" innerhalb der Fernsehkanäle 61-63.
Gruppe 22 entspricht den neuen deutschen RegTP-Verordnungen für Nutzer der „Nutzzergruppe 3C" innerhalb der Fernsehkanäle 61-63.
Gruppe 23 entspricht den neuen deutschen RegTP-Verordnungen für Nutzer der „Nutzergruppe 3D" innerhalb der Fernsehkanäle 61-63.
Gruppe 24 entspricht den neuen deutschen RegTP-Verordnungen für Rundfunknutzer der „Nutzergruppe 2" innerhalb der Fernsehkanäle 61-63.
Gruppe 25 entspricht den neuen deutschen RegTP-Verordnungen für Rundfunknutzer der „Nutzergruppe 1" innerhalb der Fernsehkanäe 61-63.
Gruppe 26 entspricht den neuen deutschen RegTP-Verordnungen für Rundfunknutzer der „Nutzergruppe 2" innerhalb der Fernsehkanäe 61.
Gruppe 27 entspricht den neuen deutschen RegTP-Verordnungen für Rundfunknutzer der „Nutzergruppe 2" innerhalb der Fernsehkanäe 61.
Gruppe 28 bieten die maximale Anzahl kompatibler Frenzen zwischen 782 und 790 MHz.

*Informationen über die an ihren Standorten verfügbarbaren zulässigen Frenzen und die gesetzlichen Bestimmungen für den Einsatz der Geräte sind von der zuständigen örtlichen Frenenzbehörde einzuholen.

TABLELE 2 FREQUENZKOMPATIBLE SYSTEME IM FREQUENZBEREICH R6 (782 - 810 MHz / 782,1 - 819,3 MHz)

Kanal	Gruppe 1	Gruppe 2	Gruppe 3	Gruppe 4	Gruppe 5	Gruppe 6	Gruppe 7	Gruppe 8
1	782.250	782.500	783.250	783.750	809.250	782.100	809.500	782.300
2	782.875	783.625	784.750	784.500	808.500	784.025	808.775	783.000
3	784.625	784.125	785.500	786.500	807.250	784.775	806.500	784.225
4	785.250	785.125	785.500	787.500	806.750	786.225	805.700	784.975
5	787.250	786.375	788.375	790.750	803.750	788.900	805.300	788.000
6	788.750	788.375	789.000	791.750	803.250	790.100	804.500	788.700
7	790.750	788.875	791.500	793.250	801.750	792.025	802.975	789.900
8	791.250	790.750	792.250	793.750	801.250	792.775	802.225	797.100
9	792.500	792.375	792.750	794.500	800.500	796.900	798.500	798.300
10	794.875	793.375	793.750	795.500	799.500	798.500	796.900	800.225
11	795.500	794.625	794.375	796.250	795.500	802.225	792.775	800.975
12	796.625	798.125	796.750	799.500	794.500	802.975	792.025	804.000
13	800.000	799.375	797.750	800.500	791.250	804.500	790.100	805.100
14	801.750	799.875	801.500	801.250	790.750	805.700	788.900	805.900
15	803.000	801.375	803.000	803.250	788.250	806.500	786.225	808.225
16	804.000	802.000	803.500	804.250	787.500	808.775	784.775	808.975
17	804.750	803.625	804.750	806.750	786.500	809.500	782.100
18	807.125	804.875	806.750	807.500	784.500
19	808.375	807.000	807.500	808.500	783.250
20	809.000	808.750	809.000	809.750	782.750
21	809.875	809.625	809.625
22
23
24
25
26
27
28
29
30
...	MA/R7	MA/R7	MA/R7	MA/R7	MA/R7	MA/R7	MA/R7	MA/R7
Kanal	Gruppe 9	Gruppe 10	Gruppe 11	Gruppe 12	Gruppe 13	Gruppe 14	Gruppe 15	Gruppe 16
1	808.225	782.175	782.025	782.750	809.750	782.100	809.500	782.300
2	807.000	782.775	782.475	783.250	808.500	782.500	808.775	783.000
3	806.300	783.675	783.225	784.500	807.500	784.775	806.500	786.025
4	804.700	785.025	785.025	786.500	806.750	786.225	805.700	786.775
5	804.000	785.775	785.925	787.500	804.250	788.500	805.300	788.700
6	802.775	786.225	786.675	788.250	803.250	788.900	802.225	790.300
7	798.300	788.025	787.125	790.750	801.250	789.700	800.025	791.000
8	796.700	789.525	787.725	791.250	800.500	790.100	798.500	792.225
9	794.775	790.725	788.475	794.500	799.500	792.025	796.500	792.975
10	792.225	791.175	789.075	795.500	796.250	792.775	792.775	796.700
11	791.000	791.775	790.575	799.500	795.500	796.500	792.025	797.100
12	789.100	792.225	791.175	800.500	794.500	798.500	790.100	800.225
13	788.000	793.125	791.625	801.250	793.750	800.025	789.700	800.975
14	784.225	793.575	792.825	801.750	793.250	802.225	788.900	802.775
15	783.000	794.625	795.975	803.250	791.750	805.300	788.500	805.100
16	782.300	795.825	796.875	803.750	790.750	805.700	786.225	805.900
17		797.175	797.625	806.750	787.500	806.500	784.775	806.300
18		797.925	798.075	807.250	786.500	808.775	782.500	807.000
19		798.375	798.825	808.500	784.500	809.500	782.100
20		800.325	799.425	809.250	783.750
21		801.075	800.475
22		801.525	801.075
23		802.875	801.825
24		803.325	802.275
25		803.925	803.025
26		805.725	804.375
27		806.175	805.425
28		806.925	805.875
29		809.175	808.875
30		809.775	809.625
...	MA/R7	R7	R7	R7	R7	R7	R7	R7
Kanal	Gruppe 17	Gruppe 18	Gruppe 19	Gruppe 20	Gruppe 21	Gruppe 22	Gruppe 23	Gruppe 24
1	808.975	790.925	798.900	791.200	790.300	790.350	790.400	790.400
2	808.225	791.400	799.475	791.900	791.250	790.750	790.800	790.800
3	807.000	792.525	800.625	792.325	791.950	791.300	791.350	791.350
4	806.300	793.100	801.125	792.900	792.375	792.425	792.475	792.475
5	804.700	793.425	801.450	793.725	792.950	793.000	793.875	793.050
6	804.000	793.925	801.925	794.825	793.775	793.825	794.975	793.875
7	802.775	795.050	803.050	795.350	794.875	794.925	795.500	794.975
8	798.300	795.675	803.575	796.100	795.400	795.450	796.725	795.500
9	797.100	800.600	804.800	796.575	796.150	796.675	797.700	796.725
10	794.775	801.150	806.850	801.725	796.625	797.650	799.350	797.700
11	794.025	802.025	807.475	802.825	798.700	801.825	803.500
12	792.975	802.325	808.650	803.350	801.775	803.450	805.700
13	792.225	803.075	809.175	804.100	803.400	805.650	806.400
14	789.900	804.825	809.475	804.575	804.150	806.350	806.800
15	788.700	805.200	809.975	807.200	804.625	806.750	808.475
16	784.225	805.800		807.900	806.700	807.300	809.050
17	783.000	806.950		808.325	807.250	808.425	809.875
18	782.300	807.475		808.900	807.950
19		809.425			808.375
20		809.950			808.950
21
22
23
24
25
26
27
28
29
30
...	R7	R7	R7	R7	R7	R7	R7	R7

Kanal	Gruppe 25	Gruppe 26	Gruppe 27	Gruppe 28
1	790.100	790.100	790.100	782.100
2	790.500	790.500	790.600	782.400
3	791.050	791.050	791.575	783.300
4	791.750	791.750	792.050	783.600
5	792.175	792.175	792.800	784.050
6	792.750	792.750	793.325	784.350
7	793.575	793.575	794.425	784.950
8	794.675	794.675	795.250	785.250
9	795.200	795.200	795.825	787.050
10	795.950	795.950	796.250	787.350
11	796.425	796.425	796.950	787.950
12	797.400	797.400	797.500	788.250
13	797.900	797.900	797.900	788.700
14	803.200			789.000
15	806.100			789.600
16	806.500			789.900
17	807.050
18	807.750
19	808.175
20	808.750
21	809.575
22
23
24
25
26
27
28
29
30
...	R7	R7	R7	R7

ESPECIFICACIONES

Die Shure „Hauptlste“ (Gruppen A1-A3) enthalt alle Systemfrequenzen, die im Frequenzbereich von 782 bis 810 MHz zur Verfügung stehen (in Stufen von 25 kHz).

LISTAMMAESTRA
