BEDIENUNGSANLEITUNG R2 SHURE

BEDIENUNGSANLEITUNG ANHANG

INFORMATION ADICIONAL

INFORMAZIONI SUPPLEMENTARI

IMPORTANT!

150 m Minimum unter Normalbedingungen; 500 m maximal.

HINWEIS: Die tatsächliche Reichweite hangt von der HF-Signalabsorption, -reflection und -interferenz ab.

Audiofrequenzgang

50 bis 15,000 Hz, ±2 dB.

HINWEIS: Der Gesamtaudiofrequenzgang des Systems hängt vom Mikrophonelement ab.

Verständungsbereich

U1: 0 bis 40 dB

U2: 0 bis 26 dB

Modulation

± 18 kHz Komprimierungs-/Dekomprimierungssystem mit Preemphasis und Deemphasis.

Dynamikbereich

102 dB, mit A-Bewertung

HF-Empfindlichkeit:

U4S	U4D
-110 dBm	-107 dBm
12 dB SINAD	12 dB SINAD
-105 dBm	-102 dBm
30 dB SINAD	30 dB SINAD

HF-Leistungsabgabe

U1, U2: maximal 10 mW

Spiegelsektion

90 dB (typisch)

Oberwellenunterrückung

75 dB (typisch)

Grenzschalldammung (bzgl. ± 18 kHz Abweichung)

100 dB, mit A-Bewertung

Audiopolarität

Positiver Druck auf die Mikrophonmembran (oder positive Spannung an der Spitze des Klinkensteckers WA302) erzeugt positive Spannung an Pin 2 hinsichtlich Pin 3 des Niederimpedanzausgangs und der Spitze des Hochimpedanz-6,3mm-Ausgangs.

Systemverzerrung (bzgl. ±18 kHz Abweichung, 1 kHz Modulation)

0,3% Gesamtklirrfaktor (typisch)

Stromversorgung

U1, U2: 1,5-V-Alkalibatterie (Duracell MN 1500 wird empfohlen), wahlweise NiCd

U4: 230 V Wechselstrom, 50/60 Hz

Leistungsaufnahme: 9.6 W min, 13.2 W max (U4S)

12 W min, 16 W max (U4D)

Batterielebensdauer Sender (typisch)

12 Stunden (für Duracell MN 1500 1,5-V-Alkalibatterien)

Betriebstemperaturbereich

-6° bis +49° C

HINWEIS: Batterieeigenschaften konnen diesen Bereich einschränken.

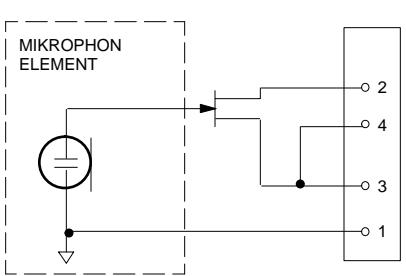

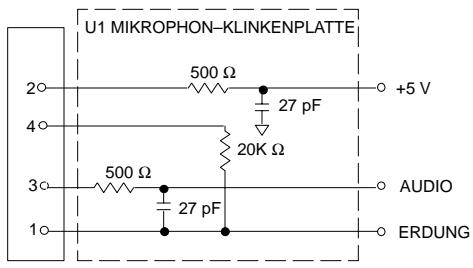

U1-Sendereingang (Abbildung 1)

Anschluß:	TA4F oder LEMO
Eingangskonfiguration:	Asymmetrisch, aktiv
Tatsächliche Impedanz:	18 kΩ Bei Lavalier-Mikrophon 1MΩ mit Instrumentenkabel
Maximaler Eingangs- pegel:	6 Vss (+7 dBV) für 1% Gesamtklirr faktor bei minimaler Verständigungseinstellung mit 1 kHz Signal
TA4F Pinkconfiguration:	Pin 1: Erdung Pin 2: +5V Pin 3: Audio Pin 4: an 20 kΩ für Erdung & Audio (bei Instrumentenadapterkabeln ist Pin 4 nicht geerdet)
LEMO Pinkconfiguration:	Pin 1: an Pin 3 und 10 kΩ an Erdung Pin 2: +5V Pin 3: Pin 1 Pin 4: an der Schirmung (Erdung)
Spannung für Phantomspeisung:	+5 V Versorgung an Mikrophonkapsel

HINWEIS: DAS LALVALIERKABEL VERBINDET Pin 3 UND 4; DAS GITARRENKABEL ERFULLT DIESE FUNKTION NICT

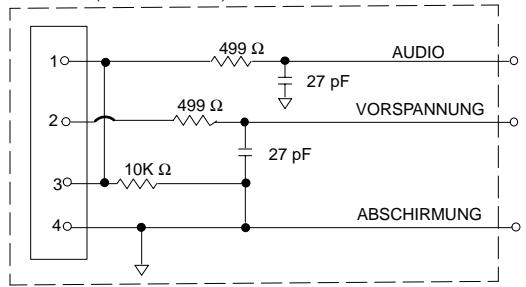

U1L (LEMO-4 POLIG) MIKROFONBUCHSE
ABBILDUNG 1

U1-Senderausgang

Anschluβtyp:	SMC
Tatsächliche Impedanz:	50 Ω
Nominaler Ausgangs pegel:	+10 dBm
Maximaler Ausgangs pegel:	+11 dBm
Pinkconfiguration:	Mantel = Erdung Mitte = Signal

U2-Sendereingang

Eingangskonfiguration:	Asymmetrisch, aktiv
Tatsächliche Impedanz:	20 KΩ
MaximaleR Eingangspegel:	3 Vss(+0.5 dBV) für 1% Gesamtklirrfaktor bei minimaler Verständigungseinstellung und 1-kHz-Signal

U2-Senderausgang

Anschluβtyp:	SMC
Tatsächliche Impedanz:	50 Ω
Nominaler Ausgangspiegel:	+10 dBm
Maximaler Ausgangspiegel:	+11 dBm
Pinkconfiguration:	Mantel = Erdung Mitte = Signal

U4S- und U4D-Empfängereingang

Anschluß:	Antenne	Netzeingang	Netzschnittstelle
Anschlußtyp:	BNC	CEI 320	25–polig D
Tatsächliche Impedanz:	50 Ω	—	—
Nominaler Eingangspegel:	-95 bis -30 dBm	230 V Wechselstrom 50/60 Hz	CMOS–Logik
Maximaler Eingangspegel:	+6 dBm (-20 dBm empfohlen)	254 V Wechselstrom, 50/60 Hz	—
Pinkconfiguration :	Mantel = Erdung Mitte = Signal	IEC–Standard	—
Spannung für Remote speisung:	12 V, 150 mA max.	—	5 V, 700 mA max.

U4S- und U4D-Empfängerausgang

Anschluß:	Monitor-ausgsng	Strom-ausgang	High Z-Audio	Low Z-Audio*	Netz-schnittstel-le
Ausgangs-konfiguratio n:	Asymmetrisch Mono, 6,3mm-Klinke	—	Asymmetry	Symmetry	siehe Anhang
Tatsächliche Impedanz:	300 Ω	—	1 kΩ	30 Ω	siehe Anhang
Nominaler Eingang-spegel:	—	230 V Wechsel strom, 5A	—	—	CMOS-Logik
Pinkon-figuration:	Spitze = unter Spannung tension Ring = unter Spannung Hüle = Erdung	IEC Standard	Spitze = unter Spannung Ring/Hülse = Erdung	1 = Erdung 2 = unter Spannung 3 = unter Spannung	siehe Anhang
Spannungs-/Strom-/Phantom-speisungs-schutz?	Ja		Ja	Ja	—

• Mikrofonpegel = Linepegel -30 dB

Gesamttabmessungen

U1, H x B x T: 92,2 mm x 64,7 mm x 24,2 mm

U1: 175,2 g ohne Batterien

U2/58, U2/BETA 58A: 375,6 g ohne Batterien

U2/87, U2/BETA 87: 303,1 g ohne Batterien

U4S:3,3kg

U4D:3,85 kg

Zulassung

Die Drahtlossysteme der Serie Shure UHF entsprechen den Grundanforderungen der europäischen R&TTE-Richtlinie 99/5/EC und sind zum Tragen des CE-Zeichens berechtigt.
U1, U2: Entspricht der europäischen ETSI Norm EN 300 422, Teil 1 und 2, und ETS 300 445/A1.
U4, U4D: Entspricht der europäischen ETSI Norm EN 300 445/A1 und EN 60950.
DIESES FUNKGERÄT IST ZUR VERWENDUNG IM UNDERHALTUNGSGEWERBE (KLASSE I) UND IN AHNLICHEN ANWENDUINGEN VORGESEHEN.

MITGELIEFERTES ZUBEHÖR

Mikrofonstativadapter (U2) WA371

Tasche (U1) 26A13

Tasche (U2) 26A14

Schraubendreher 80A498

Antennenkabel (60cm) UA802

Halbwellenantenne (800-830 MHz) UA820A

Sendertragetasche 65A8257

SendertragetascheEinsatzstück 29B1577

ZUSATZAUSRÜSTUNG

Instrumentenadapterkabel (U1) WA302

TA4F 4-polige Buchse (U1) WA330

Inline-Audioschalter (U1) WA360

1,8 m Empfänger-Mischpultkabel (6,3mm Klinken- an XLR-Anschluß) . . . . WA410

7,6 m Antennenverlägerungskabel UA825

15,2 m Antennenveränderungskabel UA850

30,4 m Antennenveränderungskabel UA8100

Inline-Antennenversteller (800-830 MHz) UA830C

Antennen-/Stromverteilungssystem, 230 V Wechselstrom UA845MB

Aktive UHF-Richtantenne UA870MB

ERSATZTEILE

Beschlagteile (Schraubendreher, Montagefüßchen, Kabelklemen) 90VL1371

Trennwandapter für Frontantennen 95A8647

230 V Wechselstromkabel 95A8247

304 mm Verkettungsstromkabel (230 V) 95A8678

Microfonkapsel SM58 mit Grill (U2/58) R158

Microfonkapsel BETA 58A mit Grill (U2/BETA 58) R179

Microfonkapsel SM87 mit Grill (U2/87) R165

Microfonkapsel BETA 87A mit Grill (U2/BETA 87) R166

Microfonkapsel BETA 87C mit Grill (U2/BETA 87) . RPW100

Grill Mattsilber (U2/58) RK143G

Grill Mattsilber (U2/BETA 58) RK265G

Grill Mattsilber (U2/BETA 58) RK313G

Grill Schwarz (U2/87) RK214G

Grill Schwarz (U2/BETA58) RK323G

Grill Schwarz (U2/BETA 87) RK324G

Gurtelhalter (U1) 53A8247A

Antenne (U1) 95A8646

Antenne (U2) 95A2029

LIZENZINFORMATIONEN

Nicht ausdrücklich von Shure Incorporated genehmigte Änderungen oder Modifikationen können den Entzug der Betriebsgenehmigung für das Gerät zur Folge haben. Das Erlangen einer Lizenz für drahtlose Shure-Mikrofonsysteme obliegt dem Benutzer. Die Ertilung einer Lizenz hängt von der Klassifizierung und Anwendung durch den Benutzer sowie von der ausgewählten Frequenz ab. Shure empfeht dem Benutzer dringend, sich vor der Auswahl und Bestellung von Frenzen mit der zuständigen Fermelde-/Regulierungsbehörde hinsichtlich der ordnungsgemäßen Zulassung in Verbindung zu setzen.

R&TTE-ÜBEREINSTIMMUNGSSINFORMATIONEN

WICHTIG! Die Senders Modells U1 und U2 entsprechen den Grundanforderungen der europäischen R&TTE-Richtlinie 99/5/EC und sind zum Tragen des CE-Zeichens berechtigt. C€ O682 0

Der Empfänger Modell U4 entsprehen den Grundanforderungen der europäischen R&TTE-Richtlinie 99/5/EC und sind zum Tragen des CE-Zeichens berechtigt. C€

DIESES FUNKGERÄT IST ZUR VERWENDUNG IM UTERHALTUNGSGEWERBE UND IN ÄHNLICHEN ANWENDUGEN VORGESEHEN.

HINWEIS: DIESES GERÄT KANN MÖGLICHERWEISE Auf EINIGEN FREQUENZEN ARBEITEN, DIE IN IHREM GEBIET NICT ZUGELASSEN SIND. WENDEN SIE SICH BITTE AN DIE ZUSTÄNDIGE BEHÖRDE, UM INFORMATIONEN ÜBER ZUGELASSENE FREQUENZEN FÜR DRAHTLOSE MIKROFONPRODUKTE IN IHREM GEBIET ZU ERHALTEN.

Frequenzbereich den diesen Gerät: 692 MHz-862 MHz

Zulassung: Es ist zu beachten, dass in einigen Gebieten für den Betrieb theses Geräts u.U. eine behörliche Zulassung erforderlich ist. Wenden Sie sichitte an die zuständige Behörde, um Informationen über mögliche Anforderungen zu erhalten.

Die Shure-Sendermodelles U1 und U2 können in den Ländern und mit den Frequenzbereichen verwendet werden, die in Tabelle 1 aufgeführst sind.

LABELLE 1

Lander-Kurzel	U1-M3, U2-M3 (692 - 716 MHz)	U1-R3, U2-R3 (774 - 782 MHz)	U1-R7, U2-R7 (782 - 810 MHz)	U1-R6, U2-R6 (800 - 820 MHz)	U1-R2, U2-R2 (800 - 320 MHz)	U1-S2, U2-S2 (838 - 862 MHz)
A	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
B	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
CH	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
D	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
E	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
F	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	*
GB	692-716 MHz*	774-782 MHz*	782-810 MHz*	*	*	838-862 MHz*
GR	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
I	692-716 MHz*	774-782 MHz*	782-810 MHz*	*	*	*
IRL	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
L	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
NL	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
P	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
DK	*	*	800-810 MHz*	800-820 MHz*	800-830 MHz*	*
FIN	*	*	800,1-810 MHz*	800,1-819,9 MHz*	800,1-819,9 MHz*	*
N	*	*	800-810 MHz*	800-820 MHz*	800-830 MHz*	*
S	*	*	800-810 MHz*	800-814 MHz*	800-814 MHz*	*
Alle anderen Länder	*	*	*	*	*	*

*Für Informationen bezüglich der für Ihr Gebiet verfügbar gewichtig zugelassenen Frenzen und der gesetzlichen Bestimmungen für den Einsatz der Geräte setzen Sie sich bitte mit der zuständigen örtlichen Behörde in Verbindung.

KOMPATIBILITÄTSLEITFADEN FÜR UHF-R2-DRAHTLOSSYSTEME

Tabelle 2 stellt eine praktische Übersicht über frequenzkompatible Systeme im Fre-quenzbereich von 800.000 bis 830.000 MHz dar.

Jede Gruppe enthalt mehrere Kanäle, die alle miteinander kompatibel sind.

Bis zu 22 Shure UHF-Drahtlossysteme können gleichzeitig innerhalb des 800-830 MHz-Frequenzbereichs betrieben werden, wenn es sich bei den Systemen um MB-Frequenzversionen (Produktion eingestellt) oder eine Kombination von MB- und R2-Ausfuhrungen handelt.

Bis zu 31 Shure UHF-MK2-Drahtlossysteme können gleichzeitig innerhalb des 800-830 MHz-Frequenzbereichs betrieben werden, wenn alle Systeme R2-Frequenzausführungen sind.

Hinweis: Kombinationen von Shure UHF-Sendern und Shure UHF-MK2-Empfängern und Kombinationen von Shure UHF-MK2-Sendern und Shure UHF-Empfängern sind NICHT für den gemeinsamen Einsatz vorgesehen. Es mussen stets Sender/Empfänger-Kombinationen derselben Frenzaufsührung (R2 oder MB) verwendet werden.

Gruppen 1-9

MÜSSEN verwendet werden, wenn folgende Systeme in der Installation vorhanden sind Shure UHF-Drahtlossysteme (nur MB-Frequenzausführungen) oder Shure UHF-Drahtlossysteme und Shure UHF-MK2-Drahtlossysteme (MB- und R2-Frequenzausführungen)

Gruppen 1-9

KÖNNEN verwendet werden, wenn folgende Systeme in der Installation vorhanden sind nur Shure UHF-MK2-Drahtlossysteme (R2-Frequenzausführungen)

Gruppen 10-25

konnen NUR verwendet werden, wenn folgende Systeme in der Installation vorhanden sind nur Shure UHF-MK2-Drahtlossysteme (R2-Frequenzausführungen)

GRUPPENZUSAMMENSETZUNG

Gruppen 1-9*

Gruppe 1 entspricht den neuen deutschen RegTP-Verordnungen für Öffentlichnutzer der „Nutzergruppe 4".

Gruppen 2-8 sind für festinstallierte Systeme in geschlossenen Räumen („Nutzergruppe 5“) in Deutschland vorgesehen.

Gruppe 9 ist auf Frenzen zwischen 800.100 MHz und 819.900 MHz beschrankt. (Aufgrund dänischer Verordnungen sind diese Frenzen um 0,1 MHz Frenzen zentriert.)

Gruppen 10-25*

Gruppen 10-12ieten die maximale Anzahl kompatibler Frenzen zwischen 800 und 830 MHz.

Gruppen 13-14 entsprechen den deutschen RegTP-Verordnungen (der Regulierungsbehörde für Telekommunikation und Post) für öffentliche Nutzer ("Nutzergruppe 4^st ).

Gruppe 16 entspricht den neuen deutschen RegTP-Verordnungen für Nutzer der „Nutzergruppe 3A" im neuen zulässigen Frequenzbereich bis zu 814 MHz.

Gruppe 17 entspricht den neuen deutschen RegTP-Verordnungen für Nutzer der „Nutzergruppe 3B" im neuen zulässigen Frequenzbereich bis zu 814 MHz.

Gruppe 18 entspricht den neuen deutschen RegTP-Verordnungen für Nutzer der „Nutzergruppe 3C" im neuen zulässigen Frequenzbereich bis zu 814 MHz.

Gruppe 19 entspricht den neuen deutschen RegTP-Verordnungen für Nutzer der „Nutzergruppe 3D" im neuen zulässigen Frequenzbereich bis zu 814 MHz.

Gruppe 20 entspricht den neuen deutschen RegTP-Verordnungen für Rundfunknutzer der „Nutzergruppe 2" im neuen zulässigen Frequenzbereich bis zu 814 MHz.

Gruppe 21 entspricht den neuen deutschen RegTP-Verordnungen für Rundfunknutzer der „Nutzergruppe 2" im neuen zulässigen Frequenzbereich bis zu 814 MHz.

Gruppen 22 und 23 werden vorzugsweise in Schweden verwendet und bieten die maximale Anzahl kompatibler Frenzen zwischen 800 und 814 MHz.

Gruppen 24 und 25 werden vorzugsweise in den Niederlanden verwendet undieten die maximale Anzahl kompatibler Frenzen zwischen 806 und 814 MHz (european Fernsehkanal 63).

*Informationen über die an ihren Standorten verfügbaren zulässigen Frenzen und die gesetzlichen Bestimmungen für den Einsatz der Geräte sind von der zuständigen ortlichen Frenzbehörde einzuholen.

LABELLE 2
FREQUENZKOMPATIBLE SYSTEME IM FREQUENZBEREICH R2 (800.000 - 830.000 MHZ)

Kanal	Gruppe 1	Gruppe 2	Gruppe 3	Gruppe 4	Gruppe 5	Gruppe 6	Gruppe 7	Gruppe 8
1	802.325	802.050	802.300	803.050	803.625	803.375	802.425	802.300
2	803.075	802.675	803.925	804.550	804.125	804.500	803.300	803.050
3	804.800	804.425	804.925	805.300	805.000	806.875	803.675	804.050
4	805.200	805.050	806.175	808.175	807.125	808.000	806.675	806.550
5	806.850	807.050	808.175	808.800	808.500	808.875	807.125	807.550
6	809.150	808.550	808.675	811.300	808.875	810.125	808.925	808.300
7	810.150	810.550	810.550	812.050	809.625	810.625	809.425	808.800
8	812.800	811.050	812.175	812.550	811.000	811.875	810.425	809.550
9	819.100	812.300	813.175	813.550	811.625	812.875	813.425	810.550
10	819.600	814.675	814.425	814.175	816.375	814.625	813.925	811.300
11	821.150	815.300	817.925	816.550	818.750	818.125	815.925	811.800
12	821.750	816.425	819.175	817.550	819.375	819.500	816.800	813.300
13	822.950	819.800	819.675	821.275	820.875	820.125	818.175	819.300
14	825.150	821.550	821.175	822.800	821.375	822.625	818.675	819.800
15	826.000	822.800	821.800	823.300	822.125	823.125	820.925	821.800
16	827.100	823.800	823.425	826.550	822.625	823.875	821.675	822.175
17	827.600	824.550	824.675	827.300	823.625	825.375	822.050	823.050
18	828.800	826.925	826.800	828.800	826.125	826.375	822.675	825.675
19		828.175	828.550		826.875	827.875	825.675	826.050
20		828.800			827.375	828.625	826.175	827.050
21		829.675			828.250	829.125	827.675	827.550
22					829.375	829.875	828.925	828.675
23
24
25
26
27
28
29
30
31
...	MB/R2	MB/R2	MB/R2	MB/R2	MB/R2	MB/R2	MB/R2	MB/R2
Kanal	Gruppe 9	Gruppe 10	Gruppe 11	Gruppe 12	Gruppe 13	Gruppp 14	Gruppe 15	Gruppe 16
1	802.200	800.300	800.550	801.350	800.575	800.650	800.650	800.325
2	803.100	800.900	801.150	802.400	801.175	801.150	801.125	800.900
3	803.500	801.800	802.050	803.300	801.925	801.925	801.450	801.725
4	804.300	802.550	802.800	806.150	802.225	802.250	801.925	802.825
5	805.900	803.600	803.850	806.750	803.050	803.025	802.550	803.350
6	806.700	805.250	805.500	808.850	803.725	803.550	803.025	807.200
7	807.100	806.150	806.400	809.300	804.775	806.900	804.775	807.900
8	808.000	807.650	807.900	810.050	805.075	807.450	808.575	808.325
9	814.100	808.550	808.800	810.500	808.625	808.550	809.175	808.900
10	814.600	809.000	809.250	811.400	809.175	809.100	809.925	809.725
11	815.700	809.900	810.150	812.600	809.925	809.425	810.250	810.825
12	816.100	811.100	811.350	813.050	810.250	809.925	811.050	811.350
13	818.400	811.550	811.800	813.650	811.050	811.025	811.625	812.100
14	818.800	812.450	812.700	814.100	811.600	811.700	812.775
15	819.600	812.900	813.150	815.000	812.775	812.800	813.150
16		815.150	815.400	815.750	813.100	813.300	813.775
17		815.600	815.850	817.100	813.775
18		816.500	816.750	817.550
19		817.550	817.800	819.800
20		819.350	819.600	820.850
21		819.800	820.050	821.300
22		820.850	821.100	823.100
23		823.700	823.950	823.550
24		824.300	824.550	824.450
25		824.750	825.000	825.200
26		825.650	825.900	826.100
27		826.400	826.650	827.900
28		827.300	827.550	828.800
29		827.900	828.150	829.400
30		828.350	828.600	829.850
31		829.550	829.800
...	MB/R2	R2	R2	R2	R2	R2	R2	R2

Kanal	Gruppe 17	Gruppe 18	Gruppe 19	Gruppe 20	Gruppe 21	Gruppe 22	Gruppe 23	Gruppe 24	Gruppe 25
1	800.375	800.425	800.475	800.050	800.175	800.025	800.025	806.000	806.000
2	800.950	801.000	801.050	800.800	800.750	800.475	800.475	806.450	806.450
3	801.775	801.825	801.875	801.325	801.575	801.075	801.075	807.050	807.050
4	802.875	802.925	802.975	802.425	802.675	801.525	801.825	807.500	807.500
5	803.400	803.450	803.500	803.250	803.200	802.275	803.025	808.250	808.250
6	804.150	806.750	806.800	803.825	803.950	802.875	803.925	808.850	808.700
7	805.600	808.425	808.475	804.250	804.425	803.925	804.675	809.300	809.300
8	806.700	809.000	809.050	804.950	805.900	804.375	805.125	809.900	810.200
9	808.950	809.825	809.875	805.500	806.500	806.025	805.875	810.800	810.800
10	809.775	810.925	810.975	808.800	809.575	807.075	806.475	811.400	811.250
11	811.400	811.450	811.500	809.325	810.675	807.975	806.925	811.850	812.000
12	812.150	812.675	812.725	810.425	811.200	808.575	808.125	812.450	812.450
13	812.625	813.650	813.700	811.250	811.950	809.025	808.575	813.200	813.050
14	813.600			811.825	812.425	809.625	809.475	813.650	813.500
15				812.250	813.400	810.375	810.075
16				812.950	813.900	810.825	810.975
17				813.500		811.425	811.425
18						812.325	812.175
19						812.925	812.625
20						813.375	813.525
21						813.975	813.975
22
23
24
25
26
27
28
29
30
31
...	R2	R2	R2	R2	R2	R2	R2	R2	R2

ESPECIFICACIONES

Die Shure „Hauptlste“ (Gruppen A1-B4) enthalt alle Systemfrequenzen, die im Frequenzbereich von 800 bis 830 MHz zur Verfügung stehen (in Stufen von 25 kHz).

LISTAMMAESTRA
