R2 - Microphone sans fil SHURE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone sans fil UHF
Marque	SHURE
Modèle	R2
Gamme de fréquences	800-830 MHz
Distance de transmission	152,4 m (typique), 487,6 m (max)
Réponse en fréquence audio	50 - 15 000 Hz, ±2 dB
Alimentation émetteur (U1, U2)	2 piles alcalines AA 1,5 V
Alimentation récepteur (U4)	230 V ca, 50/60 Hz
Autonomie des piles	Jusqu'à 12 heures (piles alcalines AA)
Modulation	±18 kHz avec compresseur-extenseur
Puissance de sortie RF	10 mW max
Dynamique	102 dB (pondéré A)
Distorsion harmonique totale	0,3 % typique
Poids émetteur U1 (sans piles)	175,2 g
Poids émetteur U2 (sans piles)	375,6 g
Poids récepteur U4S	3,30 kg
Poids récepteur U4D	3,85 kg
Température de fonctionnement	-6 à +49°C
Homologation	CE, conforme directive R&TTE 99/5/CE
Connectivité	Sorties audio symétrique et asymétrique, écouteurs
Accessoires fournis	Adaptateur support micro, pochettes, câble antenne, antenne, tournevis, valise
Pièces détachées disponibles	Cartouches, grilles, antennes, cordons d'alimentation

FOIRE AUX QUESTIONS - R2 SHURE

Comment installer les piles dans l'émetteur U1 ?

Ouvrez le compartiment à piles situé sous l'émetteur. Insérez deux piles alcalines AA de 1,5 V en respectant la polarité indiquée. Refermez le couvercle.

Quelle est la distance maximale de transmission ?

La distance utile typique est de 152,4 mètres, et peut atteindre 487,6 mètres dans des conditions optimales, en fonction des obstacles et interférences.

Comment choisir la fréquence de fonctionnement ?

Utilisez les groupes de fréquences compatibles listés dans la notice. Assurez-vous de respecter les réglementations locales et d'éviter les interférences avec d'autres équipements.

Que faire si aucun son ne sort du récepteur ?

Vérifiez que l'émetteur et le récepteur sont allumés, sur la même fréquence, et que les piles de l'émetteur sont chargées. Contrôlez les branchements audio et le volume.

Puis-je utiliser des piles rechargeables ?

Oui, des piles nickel-cadmium rechargeables peuvent être utilisées en option. Attention : leur autonomie peut être inférieure à celle des piles alcalines.

Comment nettoyer le micro et l'émetteur ?

Utilisez un chiffon doux et sec. Évitez les liquides et produits abrasifs. La grille du micro peut être dévissée et nettoyée à l'eau tiède savonneuse, puis séchée.

Le système est-il compatible avec d'autres récepteurs Shure ?

Les émetteurs R2 sont compatibles uniquement avec les récepteurs de même version de fréquence (R2). Ne mélangez pas avec des versions MB.

Comment connecter le récepteur à une table de mixage ?

Utilisez la sortie audio symétrique (XLR) ou asymétrique (jack 1/4 pouce). Branchez le câble approprié sur l'entrée de la table de mixage.

Quelle est la garantie de ce produit ?

La garantie est celle offerte par Shure. Consultez le document de garantie fourni avec le produit ou le site web de Shure pour plus de détails.

Comment éviter les interférences avec d'autres systèmes sans fil ?

Utilisez les groupes de fréquences compatibles recommandés dans la notice. Évitez les canaux utilisés par d'autres équipements. Une planification des fréquences est essentielle.

MODE D'EMPLOI R2 SHURE

Dommage de la fréquence porteuse RF

800-830 MHz.

Distance utile

152,4 metres dans les conditions typiques; 487.6 m max.

REMARQUE: La distance utile réelle dépend des facteurs affectant le signal RF, tels que l'absorption, la réflexion et les perturbations.

Réponse en fréquence audio

50 à 15 000 Hz, ±2 dB.

REMARQUE: La réponse en fréquence globale dépend de la qualité du microphone.

Dommage de réglage du gain

U1:0à40dB

U2:0a26dB

Modulation

Système compresseur-extenseur d'écart ±18 kHz avec préaccentuation et désaccentuation.

Puissance de sortie RF

U1, U2: 10 mW maximum.

Dynamique

102 dB, pondéré A

Sensibilité RF

U4S	U4D
-110 dBm 12 dB SINAD	-107 dBm 12 dB SINAD
-105 dBm 30 dB SINAD	-102 dBm 30 dB SINAD

Rejet d'image

90 dB (typique)

Rejet des fréquences parasites

75 dB (typique)

Atténuation ultimate (réf. écart de ± 18 kHz)

100 dB, pondéré A

Polarité audio

Une pression positive sur le diaphragme du microphone (ou une tension positive appliquée au bout de la fiche téléphonique WA302) engendre une tension positive à la broche 2 par rapport à la broche 3 de la sortie à basse impédance et à l'extrémité du jack 1/4 po de la sortie à haute impédance.

Distorsion du système (réf. écart ±18 khz, modulation 1 khz)

0,3 % de distorsion harmonique totale (typique).

Alimentation électrique

U1, U2 : piles alcalines AA de 1,5 V (Duracell MN1604 recommandées) ; piles au nickel-cadmium en option. U4 : 230 Vca, 50/60 Hz. Consommation de puissance : 9.6 W min, 13.2 W max (U4S) 12 W min, 16 W max (U4D) 15 W min, 16 W max (UA845)

Capacité des piles (typique)

12 heures d'utilisation (piles alcalines AA de 1,5 V Duracell MN1500).

Température de fonctionnement

-6 à +49° C.

REMARQUE: Les caractéristiques des piles peuvent changer ces valeurs.

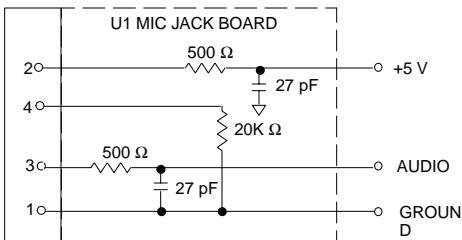

Entrée de l'émetteur U1 (Figure 1)

Connecteur :	TA4F o Lemo
Configuration de l'entrée :	Asymétrique, active
Impédance réelle :	18 kW avec micro-cravate 1 MW avec cordon d'instrument
Niveau d'entrée maximal :	6 V c-à-c (+7 dBV) pour 1 % DHT; gain minimal et signal de 1 kHz
Affectation des broches TA4F :	Broche 1 : à Masse Broche 2 : à +5 V Broche 3 : à Audio Broche 4 = 20 k à Masse et Audio (Sur le cordon adaptateur d'instrument, la broche 4 est flottante)
Tension d'alimentation fantôme :	+5V alimenté à la cartouche du microphone

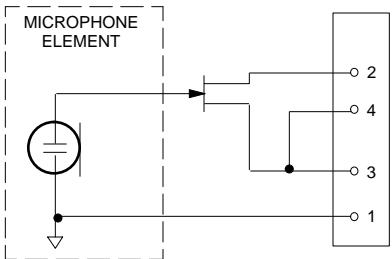

NOTE: Lavalier MIC TIES PINS 3 AND 4 TOGETHER; GUITAR CABLE DOES NOT

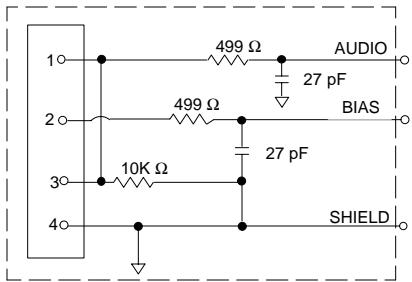

U1L (LEMO 4 PIN) MIC JACK BOARD FIGURE 1

Sortie de l'émetteur U1

Connecteur :	Antenne
Impédance réalisée :	50 Ω
Niveau de sortie nominal :	+10 dBm
Niveau de sortie maximal :	+11 dBm
Affectation des broches :	Boîtier = Masse Centre = Signal

Entrée de l'émetteur U2

Configuration de l'entrée :	Asymétrique, active
Impédance réelle :	20 kΩ
Niveau d'entrée maximal :	3 V c-à-c (+0.5 dBV) pour 1 % DHT; gain minimal et signal de 1 kHz

Sortie de l'émetteur U2

Connecteur :	SMC
Impédance réalisée :	50 Ω
Niveau de sortie nominal :	+10 dBm
Niveau de sortie maximal :	+11 dBm
Affectation des broches :	Boîtier = Masse Centre = Signal

Entrée des récepteurs U4S et U4D

Connector :	Antenne	Entrée secteur	Interface réseau
Type de connecteur :	BNC	CEI 320	D 25 broches
Impédance réelle :	50 Ω	—	—
Niveau d'entrée nominal :	-95 à -30 dBm	230 Vca, 50/60 Hz	Logique CMOS
Niveau d'entrée maximal :	+6 dBm (-20 dBm recommendé)	254 V ca, 50/60 Hz	—
Affectation des broches :	Boîtier = Masse Centre = Signal	Norme CEI	—
Tension d'alimentatio fantôme :	12 V cc, 150 mA maximal	—	—

Sortie des récepteurs U4S et U4D

Connecteur :	Écouteurs de contrôle	Sortie secteur	Audio à haute impédance	Audio à bass impédance*	Interface réseau
Configurations de la sortie :	Mono asymétrique, 1/4 po	—	Asymétrique	Symétrique	Voir annexe
Impédance réelle :	300 Ω	—	1 kΩ	30 Ω	Voir annexe
Niveau d'entrée nominal :	—	230 Vca, 5 A	—	—	Logique CMOS
Affectation des broches :	Pointe = Sous tension Nuque = Sous tension Gaine = Masse	Norme CEI	Pointe = Sous tension Nuque/gain e = Masse	1 = Masse 2 = Sous tension 3 = Sous tension	Voir annexe
Protection tension/intensité/alimentation fantôme	Oui		Oui	Oui	5V, 700 mA max.

Niveau de sortie: mic = ligne - 30 dB

Encombrement

U1: 175,2 g sans piles

U2/58, U2/BETA 58A : 375,6 g sans piles

U2/87, U2/BETA 87 : 303,1 g sans piles

U4S : 3,30 kg

U4D:3,85kg

Homologation

Les systèmes sans fil série UHF Shure sont conformes aux exigences essentielles de la directive européenne R&TTE 99/5/CE et sont autorisés à porter la marque CE.

U1, U2: Conforme à la norme ETSI européenne EN 300 422 (parties 1 et 2) et ETS 300 445/A1.

U4, U4D: Conformé à la norme ETSI européen ETS 300 445/A1 et EN 60950.

CE MATERIEL RADIO EST PREVU POUR UTILISATION EN SPECTACLES PROFESSIONNELS (CLASSE I) ET APPLICATIONS SIMILAIRES.

Accessoires fournis

Adaptateur de support de microphone (U2) WA371

Pochette à fermeture éclair (U1) 26A13

Pochette à fermeture éclair (U2) 26A14

Tournevis 80A498

Cable coaxial d'antenne (60 cm) UA802

Antenne demi-onde (800 à 830 MHz) UA820A

Valise de transport pour l'émetteur 65A8257

Insertion de valise de transport 29B1577

Accessoiresn OPTION

Cordon adaptateur d'instrument (U1). WA302

Connecteur femelle 4 broches TA4F (U1) WA330

Commutateur audio en ligne (U1). WA360

Câble d'interface récepteur-mélangeur de 1,80 m (fiche téléphonique 1/4 po et fiche XLR) WA410

Rallonge d'antenne de 7,6 m UA825

Rallonge d'antenne de 15,2 m UA850

Rallonge d'antenne de 30,4 m UA8100

Kit d'antenne active à distance en ligne (800-830 MHz) UA830C

Système répartiteur d'antennes/alimentation, 230 Vca. UA845MB

Antenne directionnelle UA870MB

PIECES De rechange

Kit d'installation (tournevis, pieds, serre-cables) 90VL1371

Adaptateurs de montage des antennes à l'avant 95A8647

Cordon d'alimentation 230 Vca 95A8247

Cordon d'alimentation en série 304 mm (230 V) 85A8678

Cartouche SM58® avec grille (U2/58) R158

Cartouche BETA 58A avec grille (U2/BETA 58) R179

Cartouche SM87 avec grille (U2/87) R165

Cartouche BETA 87A avec grille (U2/BETA 87) R166

Cartouche BETA 87C avec grille (U2/BETA 87). RPW100

Grille argent mat (U2/BETA 58) RK143G

Grille argent mat (U2/BETA 58) RK265G

Grille argent mat (U2/BETA 87) RK313G

Grille noire (U2/87) RK214G

Grille noire (U2/BETA 58) RK323G

Grille noire (U2/BETA 87) RK324G

Pince de ceinture (U1) 53A8247A

Antenne (U1) 95A8646

Antenne (U2) 95A2029

Renseignements sur l'octroi de licence

Tout changement ou modification n'ayant pas fait l'objet d'une autorisation expresse de Shure Incorporated peut entraîner la nullité du droit d'utilisation de l'équipement. La licence d'utilisation de l'équipement du microphone sans fil Shure demeure la responsabilité de l'utilisateur, et elle dépend de la classification de l'utilisateur et de l'application prévue par lui ainsi que de la fréquence sélectionnée. Shure recommande vivement de se mettre en rapport avec les autorités compétentes des télécommunications pour l'obtention des autorisations nécessaires, ainsi qu'avant de désirer et de commander des fréquences.

Informations de conformite r&tte

IMPORTANT! Les transmetteurs modèles Shure U1 et U2 conformes aux exigences essentielles de la directive européenne R&TTE 99/5/CE et sont autorisés à porter la marque CE. C€ O682 ①

Le récepteur modèle Shure U4 conforme aux exigences essentielles de la directive européenne R&TTE 99/5/CE et est autorisé à porter la marque CE. CE

CE MATÉRIEL RADIO EST PRÉVU POUR UTILISATION EN SPECTACLES PROFESSIONNELS ET APPLICATIONS SIMILAIRES.

REMARQUE : IL EST POSSIBLE QUE CE MATÉRIEL SOIT CAPABLE DE FONCTIONNER SUR CERTAINES FREQUENCES NON AUTORISÉES LOCALEMENT. SE METTRE EN RAPPORT AVEC LES AUTORITÉS COMPÉTENTES POUR OBTENIR LES INFORMATIONS SUR LES FREQUENCES AUTORISÉES POUR LES SYSTEMES DE MICROPHONES SANS FIL LOCALEMENT

Groupe de fréquences pour ce matériel : 692 MHz-862 MHz

Autorisation d'utilisation : Noter qu'une licence officielle d'utilisation de ce matériel peut être requise dans certains endroits. Consulter les autorités compétentes pour les spécifications possibles.

Les modèles de transmetteur Shure U1 et U2 peuvent être utilisés dans les pays et aux gamme de fréquences indiqués au Tableau 1.

TABLEAU 1

Code de Pays	U1-M3, U2-M3 (692 - 716 MHz)	U1-R3, U2-R3 (774 - 782 MHz)	U1-R7, U2-R7 (782 - 810 MHz)	U1-R6, U2-R6 (800 - 820 MHz)	U1-R2, U2-R2 (800 - 320 MHz)	U1-S2, U2-S2 (838 - 862 MHz)
A	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
B	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
CH	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
D	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
E	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
F	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	*
GB	692-716 MHz*	774-782 MHz*	782-810 MHz*	*	*	838-862 MHz*
GR	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
I	692-716 MHz*	774-782 MHz*	782-810 MHz*	*	*	*
IRL	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
L	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
NL	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
P	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
DK	*	*	800-810 MHz*	800-820 MHz*	800-830 MHz*	*
FIN	*	*	800,1-810 MHz*	800,1-819,9 MHz*	800,1-819,9 MHz*	*
N	*	*	800-810 MHz*	800-820 MHz*	800-830 MHz*	*
S	*	*	800-810 MHz*	800-814 MHz*	800-814 MHz*	*
Tous les autres pays	*	*	*	*	*	*

*Se mesure en rapport avec les autorités compétentes pour obtenir les informations sur les fréquences autorisées disponibles localement et sur l'utilisation autorisée du matériel.

GUIDE de compatibilité du système sans FIL R2 UHF

Le Tableau 2 donne une liste générale des systèmes compatibles en fréquence dans la bande de 800,000 à 830,000 MHz. Chaque groupe comprend plusieurs canaux compatibles les uns avec les autres.

Jusqu'à 22 systèmes sans fil UHF Shure peuvent être utilisés simultanément dans la bande de 800 à 830 MHz si ces systèmes sont de versions de fréquence MB (abandonnées) ou d'une combinaison de versions MB et R2.

Jusqu'à 31 systèmes sans fil MK2 UHF Shure peuvent être utilisés simultanément dans la bande de 800 à 830 MHz s'ils sont tous de versions de fréquence R2.

Remarque: Les combinaisons d'émetteurs UHF Shure et de récepteurs MK2 UHF Shure ainsi que les combinaisons d'émetteurs MK2 UHF Shure et de récepteurs UHF Shure NE SONT PAS censées fonctionner. Toujours utiliser les combinaisons émetteurs–récepteurs de même version de fréquence (R2 ou MB).

Les groupes 1 à 9 DOIVENT seront utilisés si l'installation comprend des systèmes sans fil UHF Shure (versions de fréquence MB seulement) ou des systèmes sans fil UHF Shure et des systèmes sans fil MK2 UHF Shure (versions de fréquences MB et R2)

Les groupes 1 à 9 PEUVENT être utilisés si l'installation comprend : des systèmes sans fil MK2 UHF Shure seulement (versions de fréquence R2).

Les groupes 10 à 25 peuvent UNIQUEMENT être utilisés si l'installation comprend des systèmes sans fil MK2 UHF Shure seulement (versions de fréquence R2).

Remarque : Il est possible que cet appareil soit capable de fonctionner sur certaines fréquences non autorisées localement. S'METRE en rapport avec les autorités compétentes pour obtenir les informations sur les fréquences autorisées pour les microphones sans fil localement.

Groupes 1 à 9*

Le groupe 1 est conforme aux réglementations allemandes RegTP pour utilisateurs publics (« Nutzergruppe 4 »).

Les groupes 2 à 8 concernent les installations fixes intérieures (« Nutzergruppe 5 ») en Allemagne.

Le groupe 9 est limité aux fréquences entre 800,100 et 819,900 MHz. (En raison des réglements danois, ces fréquences sont centrées sur les fréquences de 0,1 MHz).

Groupes 10 à 25*

Les groupes 10 à 12 offrent le nombre maximum de fréquences compatibles entre 800 et 830 MHz.

Les groupes 13-15 sont conformes aux réglementations allemandes RegTP pour utilisateurs publics (« Nutzergruppe 4 ») dans la nouvelle plage de fréquences légale jusqu'à 814 MHz.

Le groupe 16 A » dans la nouvelle plage de fréquences légale jusqu'à 814 MHz (canals de télévision 62 et 63).

Le groupe 17 est conforme aux nouvelles réglementations allemandes RegTP pour utilisateurs du groupe « Nutzergruppe 3B » dans la nouvelle plage de fréquences légale jusqu'à 814 MHz (canals de télévision 62 et 63).

Le groupe 18 est conforme aux nouvelles réglementations allemandes RegTP pour utilisateurs du groupe « Nutzergruppe 3C » dans la nouvelle plage de fréquences légale jusqu'à 814 MHz (canals de télévision 62 et 63).

Le groupe 19 D » dans la nouvelle plage de fréquences légale jusqu'à 814 MHz (canaux de télévision 62 et 63).

Le groupe 20 e diffusion du groupe « Nutzergruppe 2 » dans la nouvelle plage de fréquences légale jusqu'à 814 MHz.

Le groupe 21 1 » dans la nouvelle plage de fréquences légale jusqu'à 814 MHz.

Les groupes 22 à 23 sont commandés pour l'utilisation en Suède; ils offrent le nombre maximum de fréquences compatibles entre 800 et 814 MHz.

Les groupes 24 à 25 sont commandés pour l'utilisation aux Pays-Bas; ils offrent le nombre maximum de fréquences compatibles entre 806 et 814 MHz (canal de télévision 63).

Se mettre en rapport avec les autorités compétentes pour obtenir les informations sur les fréquences autorisées disponibles localement et sur l'utilisation autorisée du matériel.

TABLEAU 2 SYSTÈMES COMPATIBLES EN FRÉQUENCE DANS LA BANDE R2 (800,000 À 830,000 MHz)

Channel	Groupe 1	Groupe 2	Groupe 3	Groupe 4	Groupe 5	Groupe 6	Groupe 7	Groupe 8
1	802.325	802.050	802.300	803.050	803.625	803.375	802.425	802.300
2	803.075	802.675	803.925	804.550	804.125	804.500	803.300	803.050
3	804.800	804.425	804.925	805.300	805.000	806.875	803.675	804.050
4	805.200	805.050	806.175	808.175	807.125	808.000	806.675	806.550
5	806.850	807.050	808.175	808.800	808.500	808.875	807.125	807.550
6	809.150	808.550	808.675	811.300	808.875	810.125	808.925	808.300
7	810.150	810.550	810.550	812.050	809.625	810.625	809.425	808.800
8	812.800	811.050	812.175	812.550	811.000	811.875	810.425	809.550
9	819.100	812.300	813.175	813.550	811.625	812.875	813.425	810.550
10	819.600	814.675	814.425	814.175	816.375	814.625	813.925	811.300
11	821.150	815.300	817.925	816.550	818.750	818.125	815.925	811.800
12	821.750	816.425	819.175	817.550	819.375	819.500	816.800	813.300
13	822.950	819.800	819.675	821.275	820.875	820.125	818.175	819.300
14	825.150	821.550	821.175	822.800	821.375	822.625	818.675	819.800
15	826.000	822.800	821.800	823.300	822.125	823.125	820.925	821.800
16	827.100	823.800	823.425	826.550	822.625	823.875	821.675	822.175
17	827.600	824.550	824.675	827.300	823.625	825.375	822.050	823.050
18	828.800	826.925	826.800	828.800	826.125	826.375	822.675	825.675
19		828.175	828.550		826.875	827.875	825.675	826.050
20		828.800			827.375	828.625	826.175	827.050
21		829.675			828.250	829.125	827.675	827.550
22					829.375	829.875	828.925	828.675
23
24
25
26
27
28
29
30
31
...	MB/R2	MB/R2	MB/R2	MB/R2	MB/R2	MB/R2	MB/R2	MB/R2
Channel	Groupe 9	Groupe 10	Groupe 11	Groupe 12	Groupe 13	Groupe 14	Groupe 15	Groupe 16
1	802.200	800.300	800.550	801.350	800.575	800.650	800.650	800.325
2	803.100	800.900	801.150	802.400	801.175	801.150	801.125	800.900
3	803.500	801.800	802.050	803.300	801.925	801.925	801.450	801.725
4	804.300	802.550	802.800	806.150	802.225	802.250	801.925	802.825
5	805.900	803.600	803.850	806.750	803.050	803.025	802.550	803.350
6	806.700	805.250	805.500	808.850	803.725	803.550	803.025	807.200
7	807.100	806.150	806.400	809.300	804.775	806.900	804.775	807.900
8	808.000	807.650	807.900	810.050	805.075	807.450	808.575	808.325
9	814.100	808.550	808.800	810.500	808.625	808.550	809.175	808.900
10	814.600	809.000	809.250	811.400	809.175	809.100	809.925	809.725
11	815.700	809.900	810.150	812.600	809.925	809.425	810.250	810.825
12	816.100	811.100	811.350	813.050	810.250	809.925	811.050	811.350
13	818.400	811.550	811.800	813.650	811.050	811.025	811.625	812.100
14	818.800	812.450	812.700	814.100	811.600	811.700	812.775
15	819.600	812.900	813.150	815.000	812.775	812.800	813.150
16		815.150	815.400	815.750	813.100	813.300	813.775
17		815.600	815.850	817.100	813.775
18		816.500	816.750	817.550
19		817.550	817.800	819.800
20		819.350	819.600	820.850
21		819.800	820.050	821.300
22		820.850	821.100	823.100
23		823.700	823.950	823.550
24		824.300	824.550	824.450
25		824.750	825.000	825.200
26		825.650	825.900	826.100
27		826.400	826.650	827.900
28		827.300	827.550	828.800
29		827.900	828.150	829.400
30		828.350	828.600	829.850
31		829.550	829.800
...	MB/R2	R2	R2	R2	R2	R2	R2	R2

Channel	Groupe 17	Groupe 18	Groupe 19	Groupe 20	Groupe 21	Groupe 22	Groupe 23	Groupe 24	Group 25
1	800.375	800.425	800.475	800.050	800.175	800.025	800.025	806.000	806.000
2	800.950	801.000	801.050	800.800	800.750	800.475	800.475	806.450	806.450
3	801.775	801.825	801.875	801.325	801.575	801.075	801.075	807.050	807.050
4	802.875	802.925	802.975	802.425	802.675	801.525	801.825	807.500	807.500
5	803.400	803.450	803.500	803.250	803.200	802.275	803.025	808.250	808.250
6	804.150	806.750	806.800	803.825	803.950	802.875	803.925	808.850	808.700
7	805.600	808.425	808.475	804.250	804.425	803.925	804.675	809.300	809.300
8	806.700	809.000	809.050	804.950	805.900	804.375	805.125	809.900	810.200
9	808.950	809.825	809.875	805.500	806.500	806.025	805.875	810.800	810.800
10	809.775	810.925	810.975	808.800	809.575	807.075	806.475	811.400	811.250
11	811.400	811.450	811.500	809.325	810.675	807.975	806.925	811.850	812.000
12	812.150	812.675	812.725	810.425	811.200	808.575	808.125	812.450	812.450
13	812.625	813.650	813.700	811.250	811.950	809.025	808.575	813.200	813.050
14	813.600			811.825	812.425	809.625	809.475	813.650	813.500
15				812.250	813.400	810.375	810.075
16				812.950	813.900	810.825	810.975
17				813.500		811.425	811.425
18						812.325	812.175
19						812.925	812.625
20						813.375	813.525
21						813.975	813.975
22
23
24
25
26
27
28
29
30
31
...	R2	R2	R2	R2	R2	R2	R2	R2	R2

800-830MHz

15 W min, 16 W max (UA845)

U1: 175,2 g battery

U2/58, U2/BETA 58A: 375,6 g battery

La “Liste maîtresse” (groupes A1 à B4) est un index complet de toutes les fréquences de systèmes utilisées dans la bande de 800 à 830 MHz, par tranches de 25 kHz.
