FP Wireless - Microphone sans fil SHURE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système microphonique sans fil professionnel (FP Wireless)
Composants inclus	Émetteur de poche FP1, Émetteur à main FP2, Émetteur enfichable FP3, Récepteur portable FP5
Dimensions (FP1 / FP5)	108 x 64 x 19 mm (H x L x P)
Poids (FP1 / FP5)	81 g sans piles chacun
Alimentation	2 piles AA (LR6) 1,5 V par composant
Autonomie des piles	Jusqu'à 11 h (émetteur) et 12 h (récepteur) avec piles alcalines
Portée de fonctionnement	100 m (300 pi) en ligne de visée
Réponse en fréquence audio	45 à 15 000 Hz (±2 dB)
Distorsion harmonique totale	< 0,5 % typique
Plage dynamique	> 100 dB (pondéré A)
Nombre de systèmes compatibles	Jusqu'à 12 simultanément
Sélection des fréquences	Automatique par balayage (scan) ou manuelle
Synchronisation	Infrarouge (IR) entre émetteur et récepteur
Réglage du gain	Émetteur : -10 à +20 dBV (FP1), 0 dB ou -10 dB (FP2), 0 à +40 dBV (FP3) ; Récepteur : gain de sortie réglable
Sortie audio (récepteur)	Connecteur TA3F symétrique, niveau max -5 dBV (600 Ω)
Bandes de fréquences disponibles	G4, G5, H5, J3, L4, P4, R5, S6, etc. (selon région)
Accessoires fournis	Pince micro (FP2), attache ceinture et protection (FP3), sabot de montage caméra (FP5), câbles audio TA3F vers XLR et 3,5 mm
Entretien et nettoyage	Utiliser un chiffon sec ; éviter l'humidité et les sources de chaleur
Sécurité	Ne pas exposer les piles à une chaleur excessive ; respecter la polarité des piles
Réparabilité	Contacter le revendeur Shure ; pièces détachées disponibles auprès du fabricant
Conformité	FCC (partie 15/74), IC, CE (R&TTE 99/5), RoHS, WEEE

FOIRE AUX QUESTIONS - FP Wireless SHURE

Comment synchroniser l'émetteur et le récepteur ?

Alignez les ports infrarouges (IR) de l'émetteur et du récepteur, puis appuyez sur le bouton SYNC du récepteur. La LED bleue IR s'allume en cas de succès.

Que faire si le son est faible ou inexistant ?

Vérifiez que l'émetteur et le récepteur sont synchronisés (LED HF allumée). Augmentez le gain de l'émetteur ou du récepteur. Assurez-vous que les piles sont suffisamment chargées.

Comment effectuer un balayage automatique des fréquences ?

Sur le récepteur, appuyez brièvement sur SCAN pour un balayage des canaux dans le même groupe, ou maintenez SCAN enfoncé 3 secondes pour un balayage des groupes.

Quelle est l'autonomie des piles ?

Jusqu'à 11 heures pour les émetteurs (FP1, FP2, FP3) et jusqu'à 12 heures pour le récepteur FP5 avec des piles alcalines AA.

Comment régler le gain sur l'émetteur à main FP2 ?

Dévissez la capsule du microphone et déplacez le sélecteur à l'aide d'un stylo : position 0 dB pour un usage normal, -10 dB pour les sources à haut niveau sonore (SPL élevé).

Puis-je utiliser plusieurs systèmes FP Wireless simultanément ?

Oui, jusqu'à 12 systèmes. Pour cela, effectuez un balayage des groupes sur le premier récepteur, synchronisez l'émetteur, puis pour chaque système supplémentaire, réglez manuellement le groupe et effectuez un balayage des canaux.

Comment verrouiller les commandes de l'émetteur ?

L'émetteur allumé, maintenez le bouton d'alimentation enfoncé jusqu'à ce que la LED verte clignote (environ 5 secondes). Pour déverrouiller, répétez la même opération.

Que faire si la LED d'alimentation clignote en rouge ?

Cela indique des piles déchargées. Remplacez les piles par des neuves. Si le problème persiste, il peut y avoir une incompatibilité de bande de fréquences entre l'émetteur et le récepteur.

Quelle est la portée maximale du système ?

En condition optimale (ligne de visée, sans obstacles), la portée peut atteindre 100 mètres (300 pieds). Évitez les surfaces métalliques et les équipements numériques pour maximiser la portée.

Comment nettoyer et entretenir le matériel ?

Utilisez un chiffon doux et sec. Évitez les solvants, l'eau et l'humidité. Rangez les composants dans un endroit sec à l'abri des températures extrêmes.

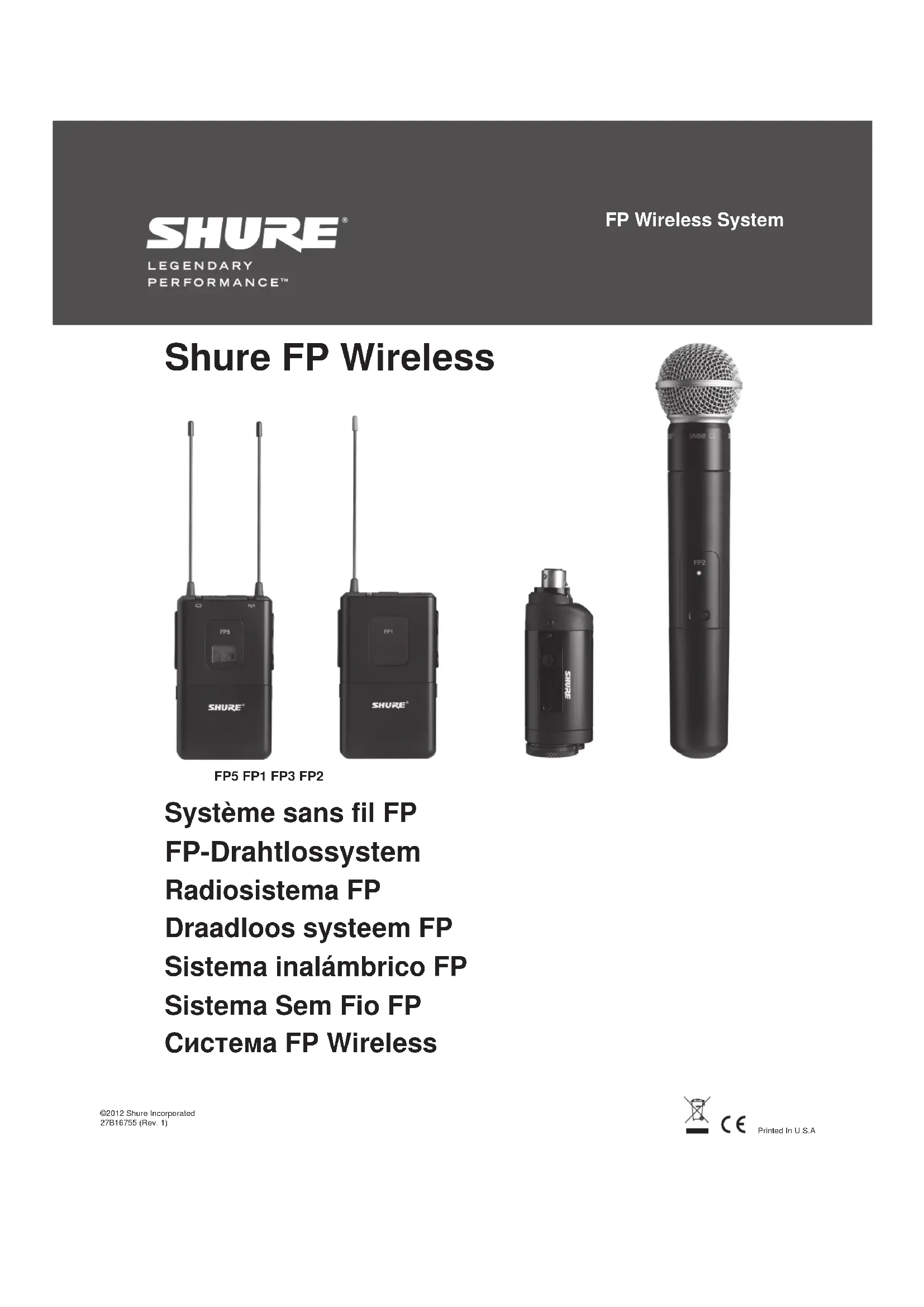

MODE D'EMPLOI FP Wireless SHURE

Offrant une selection complète de configurations système dotées de technologies et composants audio sans fil incontournables, le système sans fil FP met d'obtenir un son clair et cristallin en toute quiétude. Grace à ses composants alliant simplicité et souplesse, dont un récepteur portable et un émetteur enfichable XLR, la capture du son n'a jamais été aussi aisée dans l'univers exigeant et dynamique de la videographie et de la production video légère (PVL).

Émetteur de poche FP1

Boitier léger et résistant à utiliser avec les microphones à connecteur TA4F, y compris les micros-cravates et les casques

Émetteur à main FP2

Boitier léger et résistant; disponible soit avec la légendaire capsule dynamique cardioïde sans fil Shure SM58° soit avec la capsule électrostatique omnidirectionnelle VP68 ; compatible avec toutes les capsules sans fil Shure

Émetteur enfichable FP3

Boitier métallique
résistant ergonomique offrant une belle prise ; connectivité XLR permettant l'utilisation avec n'importequel microphone dynamique XLR câblé

Récepteur portable FP5

Boitier léger et résistant; peut se monter sur uneamera ou se fixer sur une personne; antennes Diversity; sortie via un cable TA3F vers des connecteurs XLR ou 1/8 po.

\section*{Caracteristiques}

• Compression-extension de referencia audio pour un son clair et cristallin
• Sélection automatique des féquences permettant de repérer une féquence libre par simple pression sur un bouton
• Mise en service automatique de l'émetteur synchronisant instantanément l'émetteur sur la fréquence du récepteur
• Jusqu'à 12 systèmes compatibles simultanément
• Tous les composants alimentés par 2 piles AA - pas de cordon d'alimentation nécessaire
  Commande d'attenuation de gain de l'émetteur permettant de gérer le niveau d'entrée

Accessoires fournis

Pince de microphone (FP2) Attache pour ceinture et enveloppe de protection de I'emettere enchilable (FP3)

Sabot de montage pouramera (FP5)

Cable audio TA3F vers XLRm

Cable audio mono double TA3F vers 3,5 mm

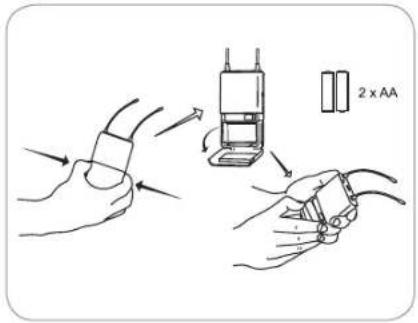

Installation des piles

FP1-FP5

FP3FP2

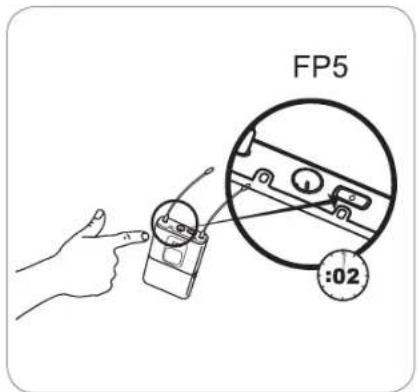

Mise sous tension du récepteur FP5

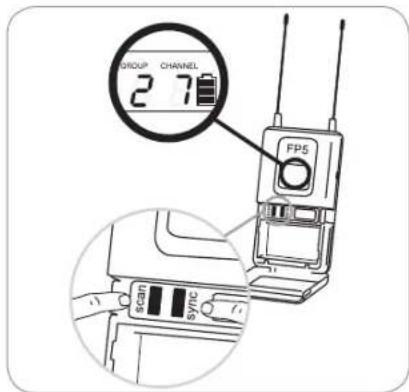

Balayage des groupes à la recherche des fréquences libres

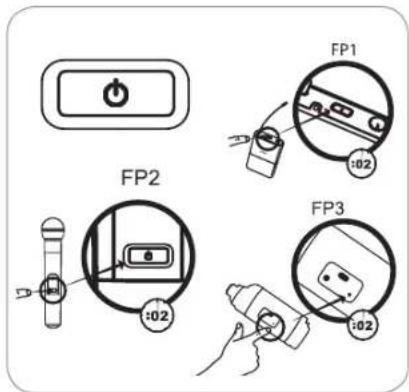

Mise sous tension de l'émetteur

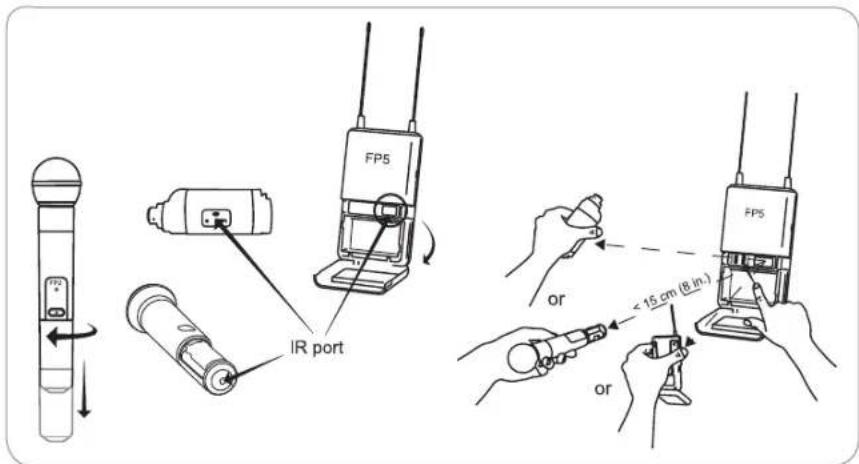

Synchronisation de I'émetteur et du récepteur

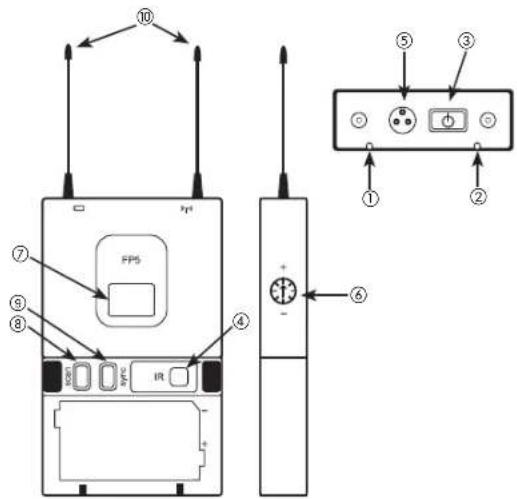

Récepteur FP5

① LED d'alimentation

Vert	Sous tension
Jaune	Alerte de faible charge de la pile
Rouge	Niveau critique de faible charge de la pile, à replacer immédiatement
Rouge clignotant à la mise sous tension	Pile déchargée

② LED de signal HF

S'allume lorsque la synchronisation sur un émetteur a réussi (ou après le réglage manuel sur la fréquence d'un émetteur)

③ Bouton d'alimentation

Appuyer et maintainir enforcé pourmettre sous ou hors tension.

④ Port infrarouge (IR)

Envoie le faisceau infrarouge permettant de synchroniser les fréquences.

⑤ Connecteur TA3M

Utiliser avec un cable TA3F pour la sortie audio.

⑥ Gain de sortie audio

Régler le niveau de sortie audio vers des périhériques tels que les caméras ou les enregistrurs.

⑦ Ecran LCD

Affiche les paramêtres en vigueur pour GROUP et CHANNEL ainsi que l'autonomie de la pile.

⑧ Bouton SCAN

Balayage des groupes : Appuyer et maintainir enforcé (3 s) pour couver un groupe et un canal libres.

Balayage des canaux: Appuyer et relacher pour couver un canal libre dans le groupe sélectionné.

⑨ Bouton SYNC

Aligner le récepteur et l'émetteur et appuyer sur sync. La LED bleue IR indique que la synchronisation a réussi.

Remarque: Appuyer sur les boutons sync et scan pour saisir manuellement les nombres de groupe et de canal

Antennes

Deux antennes de réception Diversity.

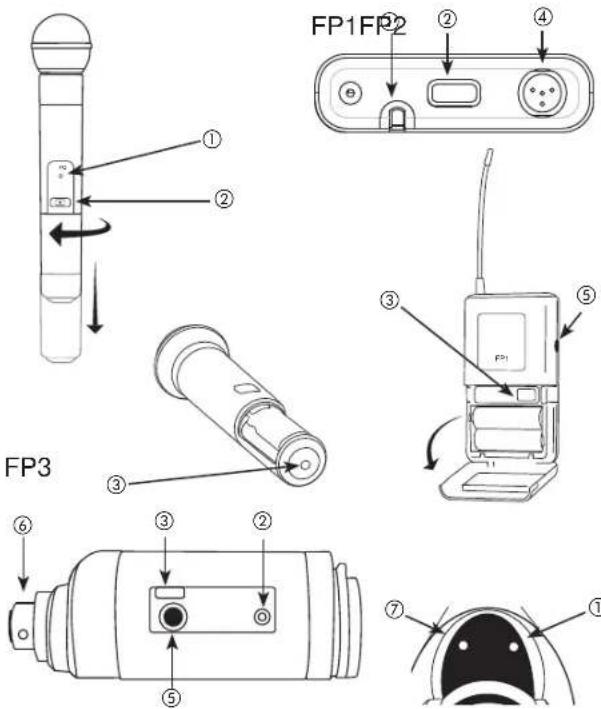

Commandes et connecteurs d'émetteur

① Témoin LED

Vert	Prêt
Vert clignotant	Commandes verrouillées
Rouge clignotant	Transmission IR en cours
Rouge allumé en continu	Faible charge de la pile
Rouge clignotant à la mise en route	Piles déchargées (il faut changer les piles pour pouvoir allumer l'émetteur)
Rouge clignotantrapidement après la synchronisation	Émetteur et récepteur incompatibles ;contacter le revendeur Shure

② Bouton d'alimentation

Appuyer et maintainir enfoncé pourmettre sous ou hors tension.

③ Port infrarouge (IR)

Reçoit le faisceau infrarouge permettant de synchroniser les fréquences. Lorsque l'on utilise de multiples systèmes, seul un port IR d'émetteur doit être exposé à la fois.

④ Connecteur d'entrée à 4 broches du microphone

Utiliser avec un connecteur TA4F pour un micro-cravate ou un microphone de casque.

⑤ Gain d'entrée audio

Règile le niveau audio.

⑥ Connexion XLR (FP3 tableau)

Brancher dans un microphone XLR ou dans la sortie d'un périhérique audio.

⑦ Indicateur de niveau d'entree audio (FP3 seulement)

Rouge	Écritage de signal
Jaune	Crête nominale
Vert	Audioprésent

Réglage du gain

FP1 et FP3

Effectuer une verification du son. Se servir de la commande de gain audio située sur le cote (FP1) ou à l'avant (FP3) de l'unité pour augmenter (+) ou diminuer (-) le gain jusqu'à ce que le niveau désire soit atteint.

FP3 seulement: Régler de sorte que l'indicateur de niveau d'entree audio clignote en jaune aux niveaux sonores de crete.

FP1

FP3

Mise en service d'un système unique

1. Effectuer un balayage des groupes :

Appuyer et maintainir enforcé le bouton scan pendant 3 secondes. Une fois le balayage terminé, les nouveaux groupe et canal sont automatiquement activés et enregistrés.

2. Synchroniser I'emetreur :

Aligner les ports infrarouges (IR) de l'émetteur et du récepteur et appuyer sur le bouton sync.

Après une synchronisation réussie, la LED de l'émetteur clignote brievement et la LED bleue de signal HF s'allume.

Sélection manuelle de groupe et de canal (récepteur seulement)

Important: La plupart des applications dans le cas d'un système unique ne nécessitant pas de réglage manuel du groupe ou du canal. Effectuer只想 un balayage automatique des fréquences. Néanmoins, ce type de réglage peut être utile pour certaines applications, comme par exemple pour selectionner et enregistrer le son directement depuis un microphone dans une installation sans fil compatible.

Pour régler le groupe :

1. Appuyer simultanément sur les boutons scan et sync. L'affichage GROUP clignote.
2. Appuyer sur le bouton sync pour modifier le numero de groupe.
3. Appuyer sur scan pour accepter le groupe sélectionné.
4. Appuyer de nouveau sur scan pour enregistrer etoirir.
5. Si on le souhaite, effectuer un balayage des canaux pour sélectionner un canal libre dans ce groupe.

Pourreglierle canal:

1. Appuyer simultanément sur les boutons scan et sync. L'affichage GROUP clignote.
2. Appuyer sur scan pour passer au réglage du canal. Le numéro CHANNEL clignote.
3. Appuyer sur le bouton sync pour aller jusqu'au numero de canal désiré.
4. Appuyer sur scan pour enregistrer et sorting.

Remarque: Ne pas oublier de synchroniser l'émetteur avec le récepteur.

FP2

Normalement, l'émetteur à main n'as pas besoin d'être régèle et il doit être laïssé à 0 dB pour la plupart des applications. N'utiliser le réglage -10 dB que pour le chant à force intensité ou d'autres applications à SPL élevé si une distorsion est perceptible.

Pour acceder à l'interrupeeur de réglage du gain, dévisser la capsule du microphone. Déplacer le selecteur de l'interrupeeur à l'aide d'une pointe de stylo ou d'un petit tournevis:

0dB : Usage normal.

-10dB : À utiliser uniquement si l'audio est distordu à cause de niveaux de SPL élevés.

Mise en service de systèmes multiples

Proceder comme suit pour garantir les valeurs performances lors de l'utilisation de plusieurs systèmes sans fil au même endroit.

1. Mettre tous les recepteurs en marche et tous les émetteurs sur arrêt.
   Remarque : Allumer tout autre appeareil numerique susceptible de causeur des parasites pendant le spectacle de façon a ce qu'il soit detecte pendant les balayages de fréquences effectués lors des étapes suivantes.
2. Effectuer un balayage des groupes à l'aide du premier récepteur en appuyant et en maintainant enforcé le bouton scan pendant 3 secondes.
3. Allumer le premier émetteur et le synchroniser au récepteur.

Pour chaque système supplémentaire :

1. Régler manuellement le nombre de groupe pour qu'il corresponde à celui du premier récepteur (voir Sélection manuelle de groupe et de canal).
2. Effectuer un balayage des canaux en appuyant sur le bouton scan.
3. Synchroniser I'emetteur avec le recepteur.

Important : Àpès avoir synchrémenté chaque émetteur, le laisser allumé de façon à ce que les balayages des autres récepteurs ne seLECTIONnent pas ce canal. S'assurer que seul un port IR d'émetteur est exposé lorsqu'on synchronise chaque système.

Balayage automatique des fréquences

En cas de parasites haute fréquence, changer de canal en effectuant un balayage des canaux ou des groupes.

Balayage des canaux : Appuyer sur le bouton scan du récepteur. Change de canal au sein du même groupe.

Balayage des groupes: Appuyer et maintainir enforcé le bouton scanpendant 3 secondes. Trouve un nouveau groupe et Sélectionne un canal libre dans ce groupe. (Ne pas utiliser dans les installations de systèmes multiples à moins de faire passer tous les systèmes dans le même groupe.)

Verrouillage et déverrouillage de l'émetteur

Le verrouillage de l'émetteur empêche toute modification accidentelle pendant les spectacles.

Pour verrouiller les commandes : L'émetteur étant étant, maintainir enforcé le bouton d'alimentation jusqu'à ce que la LED verte clignote (environ 5 secondes)

Pour déverrouiller les commandes : L'émetteur étant allumé, maintainir enforcé le bouton d'alimentation jusqu'à ce que la LED verte clignote (environ 5 secondes)

Dépannage

Problème État du témoin Solution	ion
Son faisible ou inexistant Témoin	d'alimentation de l'émetteur allumé, LED bleue de signal HF du récepteur éteinte	Synchroniser l'émetteur avec le récepteur
		Se rapprocher de l'émetteur etMAININER une ligne de visée avec lui.S'éloigner des surfaces métalliques et du matériel numérique.
	Témoin d'alimentation de l'émetteur allumé, LED bleue de signal HF du récepteur allumée	Vérifier tous les branchements de la sonorisation
		Régler le gain de l'émetteur et du récepteur. S'assurer que le gain de l'émetteur à main est régé sur 0dB.
	LED d'alimentation du récepteur éteinte, rouge ou clignotant en rouge	Mettre des piles neuves ou une alimentation appropriée sur le récepteur
	LED d'alimentation de l'émetteur rouge ou clignotant en rouge	Remplacer les piles de l'émetteur
		Si le témoin continue à clignoter en rouge après le changement des piles, il se peut que l'émetteur et le récepteur aient des bandes de fréquences incompatibles. Demander l'assistance du revendeur Shure.
	LED d'alimentation de l'émetteur éteinte	Allumer l'émetteur
		S'assurer que les bornes + et - des piles correspondant aux bornes de l'émetteur
		Mettre des piles neuves
Distorsion ou salves de parasites indésirables	S. O. Éliminer toutes les sources procues de parasites haute fréquence (lecteurs de CD, les téléphones cellulaires, ordinateurs, effets numériques, systèmes de contrôle par écouteur interne, etc.)	les de parasites haute fréquence (lecteurs de CD, les téléphones cellulaires, ordinateurs, effets numériques, systèmes de contrôle par écouteur interne, etc.)
		Faire passer le récepteur et l'émetteur à une fréquence différente
		Réduire le gain de l'émetteur
		Remplacer les piles de l'émetteur
		Si l'on utilise des systèmes multiples, changer la fréquence d'un des systèmes actifs
La distorsion augmente graduallement	LED d'alimentation de l'émetteur ou du récepteur rouge	Remplacer les piles
Impossible d'allumer l'émetteur ou le récepteur	LED d'alimentation clignotant en rouge	Remplacer les piles

Conseils pour améliorer les performances du système

• Conserver une ligne de visée entre l'émetteur et le récepteur
• Éviter la proximé de surfaces métalliques et de matériel numérique risquant de générer des parasites haute fréquence (par exemple, ordinateurs, les téléphones cellulaires, écrons LCD et autres appareils électroniques audio).

Accessoires fournis

Pince de microphone (FP2) WA371

Attache pour ceinture et enveloppe de protection de I'emetreur enchichable (FP3) AFP301

Sabot de montage pouramera (FP5) AFP511

Cable audio TA3F vers XLRm WA451

Cable audio mono double TA3F vers 3,5 mm WA461

\section*{Caracteristiques}

Plage de fonctionnement	100 m (300 pi)
Ligne de visée	Remarque: La portée réelle dépend de l'absorption et de la réflexion des signaux HF, ainsi que des parasites.
ToneKey 32,768 kHz
Réponse en fréquence audio 45 à 15000 Hz (±2 dB)
	Remarque: dépend du type de microphone
Distorsion harmonique totale
Réf. ±38 kHz de déviation avec 1 kHz de tonalité	<0,5%, typique
Plage dynamique >100 dB, pondéré en A
Plage de températures de fonctionnement	-18°C (0°F) à +57°C (135°F)
	Remarque: Les caractéristiques des pires peuvent limiter cette plage.

FP1

Plage de réglage de gain -10 à +20 dBV
Impédance d'entrée	1 MΩ
Puisssance de sortie HF	10 à 30 mW
	varie suivant la région
Repérage des broches	1: masse (blindage du cable)
TA4M	2: Polarisation + 5 V
	3: audio
	4: Charge active reliée à la masse (Sur le cable d'adaptateur d'instrument, la broche 4 est isolée.)
Dimensions	108 mm x 64 mm x 19 mm (H x L x P)
Poids	81 g (3 oz), sans piles
Boilier	Boilier en polycarbonate moulé
Aillement	LR6 Piles AA, 1,5 V
Autonomie des pilles jusqu'à 11 heures (Alcaline)

FP2

Niveau d'entrée maximum	au réglage de gain de -10 dB : au réglage de gain de 0 dB :	+2 dBV -8 dBV
Plage de réglage de gain 10 dB
Puisance de sortie HF	10 à 30 mW varie suivant la région
Dimensions	254 mm X 51 mm diam. (10 X 2 po)
Poids	290 g (10,2 oz) sans piles
Boîtier	Poignée et réceptacle des piles en PC/ABS moulé
Alimentation	LR6 Piles AA, 1,5 V
Autonomie des piles jusqu'à 11 heures (Alcaline)

FP3

Plage de réglage de gain 0 à +40 dBV
Impédance d'entrée	9 kΩ
Puisance de sortie HF	10 à 30 mWvarie suivant la région
Dimensions	117 x 36 x 43 mm (H x L x P)
Poids	160 g (5,6 oz), sans piles
Allmentation	LR6 Piles AA, 1,5 V
Autonomie des piles (sans qu'à 12 heures (Alcaline)

FP5

Dimensions	108 mm X 64 mm X 19 mm (H x L x P)
Poids	81 g (3 oz)
Boilier	Boillier en polycarbonate moulé
Sensibilité	-108 dBm pour 12 dB SINAD, typique
Allimentation	LR6 Piles AA, 1,5 V
Autonomie des piles	jusqu'à 12 heures (Alcaline)
Sortie audio
Type	TA3F
Configuration	Impédance symétrique
Repéage des broches 1 - masse, 2 - positif; 3 - négatif
Niveau de sortie audio maximum
Réf. ±38 kHz de déviation avec 1 kHz de tonalité	-5 dBV (dans 600 Ω de charge)
Impédance	200 Ω

Gamage de fréquences et puissance de sortie de l'émetteur

Bandes Plages de fréquence Allimentatio (mW)*

G4 470 - 494 MHz 30 mW

G4E 470 - 494 MHz 10 mW

G5 494 - 518 MHz 30 mW

G5E 494 - 518 MHz 10 mW

H5 518 - 542 MHz 30 mW

H5E 518 - 542 MHz 10 mW

J3 572 - 596 MHz 30 mW

K3E 606 - 630 MHz 10 mW

L4 638 - 662 MHz 30 mW

L4CN 638 - 662 MHz 30 mW

L4E 638 - 662 MHz 30 mW

P4 702 - 726 MHz 30 mW

P4CN 702 - 726 MHz 30 mW

Q24 736 - 754 MHz 30 mW

R13 794 - 806 MHz 20 mW

R19 794 - 806 MHz 10 mW

R5 800 - 820 MHz 20 mW

JB 806 - 810 MHz 10 mW

S6 838 - 865 MHz 10 mW

X4 925 - 932 MHz 10 mW

* conducteur en 50 ohms

REMARQUE: Ce matériel radio est prévu pour une utilisation en spectacles musicaux professionnelles et applications similaires. Il est possible que cet apparéil radio soit capable de fonctionner sur certaines fréquences non autorisées localement. SeMETRE en rapport avec les autorités comptentes pour oblérer les informations sur les fréquences et niveaux de puissance HF autorisés pour les systèmes de microphones sans fil.

FP1, FP2, FP3, FP5

Cet appeareil numérique de la classe B est conforme à la norme ICES-003 du Canada. Cet appeareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Conforme aux exigences des normes suivantes : EN 300 422 parties 1 et 2., EN 301 489 parties 1 et 9, EN60065.

Conforme aux exigences essentielles des directives europeennes suivantes :

Directive R&TTE 99/5/CE
- Directive DEEE 2002/96/CE, telle que modifie par 2008/34/CE
Directive RoHS 2002/95/CE, telle que modifiée par 2008/35/CE

Remarque: Suivre le plan de recyclage régional en vigueur pour les accus et les déchets électroniques

FP5

Approve selon la déclaration de conformité de la partie 15 des réglementations FCC.

Homologue par IC au Canada selon RSS-123 et RSS-102.

Autorisation d'utilisation: Une licence officielle d'utilisation de ce matériel peut être requise dans certains pays. Consulter les autorités compétentes pour les exigencies évientielles. Tout changement ou modification n'ayant pas fait l'objet d'une autorisation expresse de Shure Incorporated peut entraîner la nullité du droit d'utilisation de l'équipelement. La licence d'utilisation de l'équipement de microphone sans fil Shure demeure de la responsabilité de l'utilisateur, et dépend de la classification de l'utilisateur et de l'application prévue par lui ainsi que de la fréquence sélectionnée. Shure recommends vivement de semettre en rapport avec les autorités compétentes des télécommunications pour l'obtention des autorisations nécessaires, et ce avant de désirir et de commander des fréquences.

Remarque: Les essais de conformité CEM sont basés sur l'utilisation de types de cables fournis et commandés. L'utilisation d'autres types de cable peut dégrader la performance CEM.

Tout changement ou modification n'ayant pas fait l'objet d'une autorisation expresse du fabricant peut entraîner la nullité du droit d'utilisation de l'équipement.

AVERTISSEMENT:Danger d'explosion si I'accu est mal place.Nutiliser qu'avec des accus compatibles Shure.

AVERTISSEMENT: Les accus ne doivent pas etre exposés à une chaleur excessive, p. ex. lumière du soleil, feu ou similaire.

FP1, FP2, FP3

Type accepted aux termes de la partie 74 des réglementations FCC (organisme fédéral réglementant les communications aux U.S.A.).

FCC:DD4FP3L, DD4FP3M, DD4FP3A, DD4FP3B, DD4FP3C, DD4SLX1G4, DD4SLX1G5, DD4SLX1, DD4SLX2G4, DD4SLX2G5, DD4SLX2.

Homologué par IC au Canada selon RSS-123 et RSS-102.

Cet apparéil est conforme à la ou aux normes RSS d'exemption de licence d'Industrie Canada. L'utilisation de ce dispositif est assujetté aux deux conditions suivantes : (1) ce dispositif ne doit pas causeur d'interférences et (2) ce dispositif doit accepter toutes les interférences, y compris celles qui pouraient provoquer un fonctionnement non souhaitable de l'appréil.

Le present apparéil est conforme aux CNR d'Industrie Canada applicables aux apparéils radio exempres de licence. L'exploitation est autorisée aux deux conditions suivantes: (1) l' apparéil ne doit pas produit de brouillage, et (2) l'utilisateur de l' apparéil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en comprométtre le fonctionnement.

La déclaration de conformité CE peut être obtenue auprès de Shure Incorporated ou de ses représentants européens. Pour les coordonnées, visitor www.shure.com

La déclaration de conformité CE peut être obtenue auprès de : www.shure. com/europe/compliance

Representant agreé européen :

Shure Europe GmbH

Siège Europe, Moyen-Orient et Afrique

75031 Eppingen, Allemagne

Telephone:[phone]

Téléçopie:49-7262-92 49 11 4

Courriel: EMEA [e-mail]

Information à l'utilisateur

Cet équipement a ete teste et declare conforme aux limites pour les appeilns numerieles de classe B, selon la section 15 des reglements de la FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interfrences nuisibles dans une installation residentielle. Cet équipement produit, utilise et peut émettre de l'énergie radio électrique et, s'il n'est pas installe et utilise conformément aux prsentes instructions, peut causer des interfrences nuisibles aux communications radio. Il n'existe toutefois aucune garantie que de telles interfrences ne se produiront pas dans une installation particuliere. Si cet équipement produit des interfrences nuisibles à la reception d'émissions de radio ou de télévision, ce qui peut etre abti en mettant l'appareil sous, puis hors tension, il est recommandé à l'utilisateur d'essayer de corriger le probleme en prenant l'une ou plusieurs des mesures suivantes:

Réorienter ou déplacer l'antenne réceptrice.
Augmenter la distance séparant l'équipement du récepteur.
- Brancher l'équipement sur un circuit électriche différent de celui du récepteur.
- Consulter le distributeur ou un technicien radio et télévision.

Frequency Ranges

H5:518.000-542.000 MHz

	GROUP 1 GROUP 2 GROUP 3 GROUP 4 GROUP 5 GROUP 6
1	518.400 519.250	518.200 519.775	519.100 518	425
2	521.500 520.500	519.675 522.500	521.225 520	400
3	523.575 522.225	520.800 524.200	522.550 523	425
4	525.050 524.725	522.450 525.600	524.575 525	475
5	527.425 526.350	523.750 526.700	526.900 527	775
6	529.200 527.550	526.200 528.250	530.500 531	675
7	532.450 530.800	528.325 529.500	531.750 533	800
8	533.650 532.575	532.225 533.100	533.300 536	250
9	535.275 534.950	534.525 535.425	534.400 537	550
10	537.775 536.425	536.575 537.450	535.800 539	200
11	539.500 538.500	539.600 538.775	537.500 540	325
12	540.750 541.600	541.575 540.900	540.225 541	800
	Full Range - even distribu-tion for each TV-CH	Full Range - even distribu-tion for each TV-CH		Full Range - max. # of frequencies for CH- 22	Full Range - max. # of frequencies for CH- 23	Full Range - max. # of frequencies for CH- 25

J3:572.000-596.000 MHz

	GROUP 1 GROUP 2 GROUP 3 GROUP 4 GROUP 5 GROUP 6
1	572,400 573,250 572,200 573,775 573,100 572,425
2	575,500 574,500 573,675 576,500 575,225 574,400
3	577,575 576,225 574,800 578,200 576,550 577,425
4	579,050 578,725 576,450 579,600 578,575 579,475
5	581,425 580,350 577,750 580,700 580,900 581,775
6	583,200 581,550 580,200 582,250 584,500 585,675
7	586,450 584,800 582,325 583,500 585,750 587,800
8	587,650 586,575 586,225 587,100 587,300 590,250
9	589,275 588,950 588,525 589,425 588,400 591,550
10	591,775 590,425 590,575 591,450 589,800 593,200
11	593,500 592,500 593,600 592,775 591,500 594,325
12	594,750 595,600 595,575 594,900 594,225 595,800
	Full Range - even distribu-tion for each TV-CH	Full Range - even distribu-tion for each TV-CH	Full Range - max. # of frequencies for CH- 31	Full Range - max. # of frequencies for CH- 32	Full Range - max. # of frequencies for CH- 33	Full Range - max. # of frequencies for CH- 34

L4:638.000-662.000MHz

	GROUP 1 GROUP 2 GROUP 3 GROUP 4 GROUP 5 GROUP 6
1	638.400 639.250 638.200 639.775 639.100 638.425
2	641.500 640.500 639.675 642.500 641.225 640.400
3	643.575 642.225 640.800 644.200 642.550 643.425
4	645.050 644.725 642.450 645.600 644.575 645.475
5	647.425 646.350 643.750 646.700 646.900 647.775
6	649.200 647.550 646.200 648.250 650.500 651.675
7	652.450 650.800 648.325 649.500 651.750 653.800
8	653.650 652.575 652.225 653.100 653.300 656.250
9	655.275 654.950 654.525 655.425 654.400 657.550
10	657.775 656.425 656.575 657.450 655.800 659.200
11	659.500 658.500 659.600 658.775 657.500 660.325
12	660.750 661.600 661.575 660.900 660.225 661.800
	Full Range - even distribu-tion for each TV-CH	Full Range - even distribu-tion for each TV-CH	Full Range - max. # of frequencies for CH- 42	Full Range - max. # of frequencies for CH- 43	Full Range - max. # of frequencies for CH- 44	Full Range - max. # of frequencies for CH- 45

P4:702.000-726.000 MHz

	Group 1 Group 2 Group 3 Group 4 Group 5 Group 6 Group 7 Group 8
1	702.200 703.750 703.650 702.750 703.750 702.100 704.775 702.300
2	704.200 705.975 705.650 704.500 705.750 704.025 706.225 704.975
3	707.200 707.200 708.650 705.750 708.250 705.500 710.500 706.775
4	709.425 708.850 710.875 708.250 71.750 708.500 712.025 709.100
5	711.000 710.950 712.450 711.250 74.500 710.100 714.225 710.300
6	713.675 712.425 715.125 712.500 75.750 712.025 716.900 712.225
7	715.575 714.325 717.025 715.250 78.750 713.500 718.500 714.775
8	717.050 717.000 718.500 718.750 721.250 717.300 720.775 716.700
9	719.150 718.575 720.600 721.250 722.500 725.300 724.000
10	720.800 720.800 722.250 723.250 724.250 725.900
11	722.025 723.800 723.475
12	724.250 725.800 725.700
	Full Range - max. # of compatible frequencies	Full Range - max. # of compatible frequencies	Full Range - max. # of compatible frequencies	France preferred: User Group A	France preferred: User Group A	France preferred: User Group B	France preferred: User Group B	France preferred: User Group C

	Group 9 Group 9 Group 9 Group 9 Group 9 Group 9 Group 9 Group 9
1	703.000 702.200 710.200 718.200 702.550 702.100 702.700 702.500
2	706.025 703.300 711.300 719.300 705.600 704.700 704.700 705.500
3	708.000 704.700 712.700 720.700 707.500 710.300 708.450 707.000
4	710.300 705.800 713.800 721.800 709.000 712.400 711.500 712.200
5	712.225 707.675 715.675 723.675 711.500 714.000 714.100
6	716.000 708.775 716.775 715.100 716.500 716.550 716.400
7	717.100 717.000 719.400 719.900 719.500
8	719.000 720.000 721.300 722.000 722.200
9	720.225 723.500 724.700
10	722.775 725.900 725.900
11	724.700
	France preferred:User Group C	Optimized TV channels:TV ch. 50702-710 MHz	Optimized TV channels:TV ch. 51710-718 MHz	Optimized TV channels:TV ch. 52718-724 MHz	Compatible setup for use with PSM400-P3(P4 > P3)	Compatible setup for use with PSM400-P3(P4 = P3)	Compatible setup for use with PSM400-HF(P4 > HF)	Compatible setup for use with PSM400-HF(P4 = HF)

R5:800.100-819.900MHz

	Group 1 Group	2 Group 3 Group 4	Group 5 Group 6 Group 7
1	801.250 801.225	800.950 800.525 801	475 800.600 800.650
2	804.825 804.800	802.950 801.925 803	025 802.050 803.125
3	806.975 806.950	804.325 803.650 805	800 804.275 804.450
4	808.800 808.775	806.425 804.850 806	950 805.750 806.150
5	810.325 810.300	808.050 807.400 809	125 806.850 807.250
6	811.550 811.525	809.275 808.525 810	575 808.550 808.725
7	813.175 813.150	810.800 810.275 811	725 809.875 810.950
8	815.275 815.250	812.625 811.550 813	800 812.350 812.400
9	816.650 816.625	814.775 813.775 813	450 813.500
10	818.650 818.625	818.350
11	819.750 819.800	819.775
	Full Range - max. # of comp. Frequencies & FIN / NOR/DEN	Full Range - max. # of comp. Frequencies & FIN / NOR/DEN	Full Range - max. # of comp. Frequencies & FIN / NOR/DEN	Germany preferred:User Group 4800-814 MHz	Germany preferred:User Group 4800-814 MHz	Sweden preferred:800-814 MHz	Sweden preferred:800-814 MHz

	Group 8 Group 9 Group 10 Group 11			Group 12 Group 13 Group 14
1	806.000	806.025	801.400	800.900	801.200	803.850	806.150
2	807.100	807.425	808.300	802.100	803.800	807.000	811.650
3	808.500	808.525	816.400	806.200	805.900	809.700	814.400
4	809.600	810.400		809.300	807.000	811.050	816.500
5	811.475	811.500		814.100	809.200	813.900	817.450
6	812.575	812.900		816.100	811.700	816.500	819.300
7	813.975	814.000		817.200		817.600
8					819.600		819.500
	Netherlands preferred: TV ch. 63 806-814 MHz		Netherlands preferred: TV ch. 63 806-814 MHz	Compatible setup for use with EUET-TL-TV (R5 > TL-TV)	Compatible setup for use with PSM400-MN (R5 > MN)	Compatible setup for use with PSM400-MN (R5 = MN)	Compatible setup for use with PSM200-R8 (R5 > R8)	Compatible setup for use with PSM200-R8 (R5 = R8)

S6:838.000-865.000 MHz

	Group 1 Group	up 2 Group 3 Group	up 4 Group 5 Group	up 6 Group 7 Group	group 8
1	838.200 838.1	50 838.550 854.200	855.475 855.075	854.750 854.750
2	841.450 839.3	75 839.775 855.300	857.425 857.775	855.850 855.850
3	843.275 841.300	841.700 856.700	860.600 860.725	857.250 857.250
4	846.225 842.475	842.875 857.800	858.350 858.350
5	847.350 846.400	846.800 859.675	860.225 860.225
6	850.125 848.0	25 848.425 860.775	861.325 861.325
7	852.575 850.0	25 850.425
8	854.575 852.4	75 852.875
9	856.200 855.250	855.650
10	860.125 856.3	75 856.775
11	861.300 859.3	25 859.725
12	863.225 861.1	50 861.550
13	864.450 864.400	800 864.800
	Full Range - max.# of compatible frequencies	Full Range - max.# of compatible frequencies	Full Rangemax.# of compatible frequencies	BEL/TUR preferred: opt. TV ch.69 854-862 MHz	U.K. preferred: "CH69 Coordinated" SET 1	U.K. preferred: "CH69 Coordinated" SET 2 or SET 3	U.K. preferred: "Co-ordinated frequencies" INDOORS	U.K. preferred: "Co-ordinated frequencies" OUTDOORS

	Group 9 Group 10 Group 11 Group 12 Group 13			Group 14	Group 15
1	854.425	863.200	838.200	838.900	838.100	838.700	838.400
2	855.525	864.500	839.900	842.600	841.100	842.800	840.600
3	857.400		841.000	845.900	842.700	844.800	842.100
4	858.500		842.375	847.500	847.000	846.300	844.700
5	859.900		844.400	848.600	849.200	847.400	846.600
6	861.000		846.100	850.100	850.400	849.200	848.100
7			847.350 852.100	852.500	851.300	850.700
8			849.400 853.300	854.100		851.850
9			851.800 855.100	855.300		853.700
10			853.200 857.200
11				858.650
12				859.800
13				861.900
	U.K. preferred: "Co-ordinated frequencies" OUTDOORS	European harmonized band: optimized for 863 - 865 MHz	Compatible setup for use with EUT-TW-TZ (S6 > TW-TZ)	Compatible setup for use with EUT-VR-VT (S6 > VR-VT)	Compatible setup for use with PSM400-KE (S6 > KE)	Compatible setup for use with PSM400-KE (S6 = KE)	Compatible setup for use with PSM200-S5 (S6 > S5)

Q4:740.000-752.000 MHz

	Group 1 Group	2 Group 3 Group	4
1	740.125 740.125	740.125 740.125
2	741.500 741.950	741.225 740.800
3	743.375 743.500	742.925 741.825
4	744.600 745.675	744.325 743.075
5	746.325 747.400	745.425 745.125
6	748.500 748.625	746.875 746.575
7	750.050 750.500	748.925 747.675
8	751.875 751.875	750.175 749.075
9			751.200 750.775
10			751.875 751.875
	Full Range Full Range Full Range Full Range

JB:806.000-810.000MHz

	Group 1 Group	Group 2 Group	Group 3 Group	4 Group 5 Group	6
1	806.250	806.375	806.125	806.500	806.125	806.250
2	807.500	808.625	807.375	807.375	807.375	807.250
3	809.625	809.750	809.500	808.625	808.375	808.500
4						809.625	809.750
	Full Range Full Range Full Range Full Range Full Range Full Range
