Intitulé	Description
Type de produit	Système de microphone sans fil UHF
Fréquence de fonctionnement	UHF (Ultra Haute Fréquence) de 470 à 952 MHz
Modulation	FM (Fréquence Modulée)
Alimentation électrique	Alimentation par batterie rechargeable ou piles AA
Durée de vie de la batterie	Environ 8 heures avec des piles AA
Portée	Jusqu'à 100 mètres en champ libre
Dimensions approximatives	Varie selon le modèle de récepteur et d'émetteur
Poids	Environ 200-300 g selon le modèle
Compatibilités	Compatible avec divers microphones et accessoires Shure
Type de batterie	Batteries lithium-ion rechargeables ou piles AA
Tension	3V pour les piles AA, 7.2V pour les batteries rechargeables
Puissance de sortie	10 mW (réglable)
Fonctions principales	Transmission audio sans fil, réglage de fréquence, affichage LCD
Entretien et nettoyage	Essuyer les surfaces avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Pièces disponibles via le service après-vente Shure
Sécurité	Utiliser uniquement dans les plages de fréquence autorisées, éviter les interférences
Informations générales	Idéal pour les performances en direct, les présentations et les enregistrements professionnels

FOIRE AUX QUESTIONS - UHF-R WIRELESS SHURE

Comment synchroniser le récepteur avec le émetteur ?

Pour synchroniser le récepteur UHF-R avec l'émetteur, allumez d'abord le récepteur, puis appuyez sur le bouton 'Sync' sur le récepteur. Ensuite, allumez l'émetteur et appuyez sur le bouton 'Sync' également. Cela devrait établir la connexion entre les deux appareils.

Que faire si le signal est intermittent ?

Si le signal est intermittent, vérifiez d'abord la distance entre le récepteur et l'émetteur. Assurez-vous qu'il n'y a pas d'obstacles majeurs entre les deux. Essayez également de changer de fréquence sur le récepteur pour éviter les interférences.

Comment changer la fréquence sur le récepteur ?

Pour changer la fréquence sur le récepteur, accédez au menu principal en utilisant les boutons de navigation. Sélectionnez 'Fréquence' et utilisez les boutons de réglage pour choisir la nouvelle fréquence. N'oubliez pas de synchroniser l'émetteur avec cette nouvelle fréquence.

Quel type de piles utiliser pour l'émetteur ?

L'émetteur UHF-R utilise deux piles AA. Il est recommandé d'utiliser des piles alcalines ou rechargeable pour une meilleure performance.

Comment savoir si les piles de l'émetteur sont faibles ?

L'émetteur dispose d'un indicateur de niveau de batterie. Si l'indicateur clignote ou si le niveau de batterie est bas sur l'écran, il est temps de remplacer les piles.

Le son est très faible, que faire ?

Si le son est faible, vérifiez le niveau de gain sur le récepteur et l'émetteur. Assurez-vous que le niveau de sortie est réglé correctement. Vérifiez également les connexions avec le système audio auquel vous êtes connecté.

Puis-je utiliser plusieurs systèmes UHF-R en même temps ?

Oui, vous pouvez utiliser plusieurs systèmes UHF-R simultanément, à condition de les configurer sur des fréquences différentes pour éviter les interférences. Consultez le manuel pour des instructions spécifiques sur la configuration de plusieurs unités.

Que faire si le récepteur ne s'allume pas ?

Si le récepteur ne s'allume pas, vérifiez d'abord que le câble d'alimentation est bien connecté et que la prise fonctionne. Si vous utilisez des piles, assurez-vous qu'elles sont correctement installées et chargées.

MODE D'EMPLOI UHF-R WIRELESS SHURE

Présentation des caractéristiques 22
Composants des systèmes 23
Commandes et connecteurs du récepteur 24
Interface à cristaux liquides du récepteur 25
Paramètres du récepteur 25
Raccordement de plusieurs recepteurs aux ports de distribution HF 26
Sélection automatique des fréquences 27
Mise en reseau de recepteurs 28
Commandes et connecteurs de I'emetteur boitier ceinture et a main 29
Interface à cristaux liquides de l'émetteur 29
Piles de I'émetteur 29
Paramètres de l'émetteur 30
Réglage du gain de l'émetteur 30
Mode de sécurité HF 30
Synchronisation automatique de I'emetreur 31
Dépannage 32
33
Specifications 17
Pièces de rechange et accessoires 35
Guide de Compatibility du Systeme UHF-R sans fil 69

! CONSIGNES DE SECURITE IMPORTANTES !

1. LIRE ces consignes.
2. CONSERVER ces consignes.
3. OBSERVER tous les averissements.
4. SUIVRE toutes les consignes.
5. NE PAS utiliser cet apparéil à proximité de l'eau.
6. NETTOYER UNIQUEMENT avec un chiffon sec.
7. NE PAS obstruer les ouvertures de ventilation. Installer en respectant les consignes du fabricant.
8. Ne pas installer à proximé d'une source de chaleur telle qu'un radiateur, une bouche de chaleur, un poèle ou d'autres apparèils (dont les amplificateurs) produit de la chaleur.
9. NE PAS détériorer la sécurité de la fiche polarisée ou de la fiche de terre. Une fiche polarisée compte deux lames dont l'une est plus large que l'autre. Une fiche de terre compte deux lames et une troisième broche de mise à la terre. La lame la plus large ou la troisième broche assure la sécurité de l'utiliseur. Si la fiche fournie ne s'adapte pas à la prise électrique, demander à un électricien de replacer la prise hors normes.
10. PROTÉGER le cordon d'alimentation afin que personne ne marche dessus et que rien ne le pince, en particulier au niveau des fiches, des prises de courant et du point de sortie de l'appraièl.
11. UTILISER UNIQUEMENT les accessoires spécifés par le fabricant.

12.

UTILISER uniquement avec un chariot, un pied, un trépied, un support ou une table spécifique par le fabricant ou vendue avec l'appareil. Si un chariot est utilisé, déplacer l'ensemble chariot-appareil avec précaution afin de ne pas le renverser, ce qui pourrait entrainer des blessures.

1. DÉBRANCHER I'appareil pendant les oragesou quand il ne sera pas utilisépendant longtemps.
2. CONFIER toute réparation à du personnel qualifié. Des réparations sont nécessaires si l'appareil est endommagé de quelque façon que ce soit, comme par exemple : cordon ou prise d'alimentation endommagé, liquide renversé ou objet tombé à l'intérieur de l'appareil, exposition de l'appareil à la pluie ou à l'humidité, apparéil qui ne marche pas normalement ou que l'on a fait tomber.
3. NE PAS exposer cet appeareil aux égouttures et aux éclaboussements. NE PAS poser des objets contenant de l'eau, comme des vases, sur l'appareil.
4. La prise SECTEUR ou un adaptateur d'alimentation doit toujours rester pré(e) à être utilisée(e).
5. Le bruit aérien de l'appareil ne dépasse pas 70 dB (A).
6. L'appareil de construction de CLASSE I doit être raccordé à une prise SECTEUR dotée d'une protection par mise à la terre.
7. Pour réduire les risques d'incendie ou de chocoléctrique, ne pas exposer cet apparéil à la pluie ou à l'humidité.
8. Ne pas essayer de modifier ce produit. Une telle opération est susceptible d'entrainer des blessures ou la défaillance du produit.

Ce symbole indique la présence d'une tension dangereuse dans l'appareil constituent un risque de chocolélectrique.

Ce symbole indique que la documentation fournie avec l'appareil content des instructions d'utilisation et d'entretien importantes.

AVERTISSEMENT: Les tensions à l'intérieur de cet équipement peuvent être mortelles. Aucune piece interne réparable par l'utilisateur. Confier toute réparation à du personnel qualifié. Les certifications de sécurité sont invalidées lorsque le réglage de tension d'usine est changé.

Présentation des caractéristiques

Le système de microphone sans fil UHF-R® utilise les technologies sans fil les plus récentes, offre une pureté audio exceptionnelle ainsi que robustesse et fiabilité. Ses fonctions avancespermment aux installations professionnelles nécessitant plusieurs systèmes de microphones sans fil de bénéficier d'une installation et d'un fonctionnement aises.

Sélection de la bande de fréquence

Shure of the sles h fuc auee eae dus conormes au dfferentes reglementations gounementales des differents pays ou regions. Ces rimentations limitent les parasites HF (radiofrequency) entre les differents appareils sans fil et eliminent les parasites avec les canaux de communication publics locaux, tels que les diffusions televisées et d'urgence.

La bande et la gamme de fréquences du système sont identifiées sur la face avant du récepteur et de l'émetteur. Par exemple, « H4 518-578 MHz » Pour plus d'informations sur les bandes disponibles dans la région, consulter le distributeur local ou appeler Shure. Des informations plus détaillées sont également disponibles sur le site Internet de Shure (www.shure.com).

Groupes et canaux

Pour émettre un son avec un système sans fil, l'émetteur et le récepteur doivent être régles sur la même fréquence radio ou le même canal. Une grande seLECTION de canaux permet l'utilisation simultanée d'un plus grand nombre de microphones, étant donné que chaque microphone doit fonctionner sur un canal différent. Cela offre également un plus grand choix de canaux ouverts — soumis à aucune source de parasites provenant des diffusions télévisées, apparèils电子iques ou d'autres systèmes sans fil.

Un groupe est un ensemble de canaux compatibles. Les microphones sans fil fonctionnant simultanement sont plus performants lorsqu'ils sont regles sur des canaux apparanten au même groupe.

Sélection automatique des fréquences

Les fonctions suivantes balayent l'environnement HF à la recherche des salariés paramétres de groupe et de canal pour une installation donnée.

Balayage des groupes - recherche le groupe possedant le plus de canaux ouverts, puis regle tous les recepteurs en reseau sur les canaux de ce groupe.
Balayage des canaux - recherche le premier canal ouvert du groupe actuellément selectionné et règle le récepteur sur ce canal.

Suivre les étapes de la page 27 pour en savoir plus sur l'utilisation de ces fonctions.

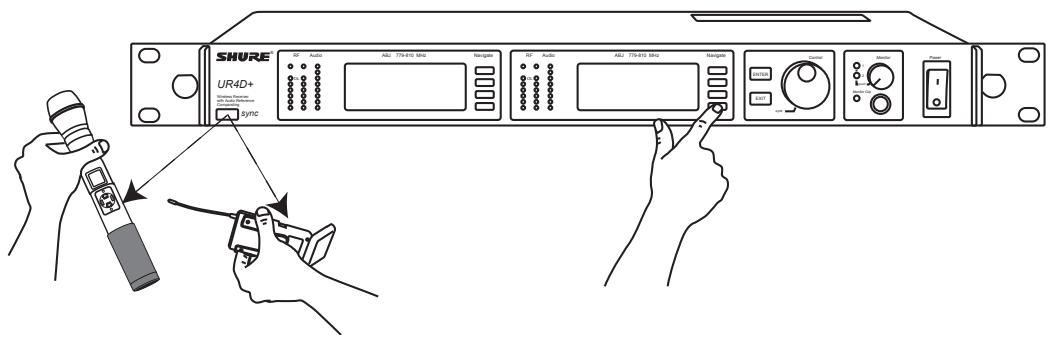

Synchronisation automatique de l'émetteur

Cet Fonction transfert automatique les parametes de groupe et de canal du recepteur a l'émetteur. Il est egalent possible de programmer d'autres parametes de I'émetteur a partir d'un recepteur et de les transférer.Voir page 32.

Verrouillage de l'interface

Cet fction verouille he recepteur et lemteur de facon a ce que les utilisateurs ne puissant pas modifier les parametes. I interrupteur d'alimentation de l'emteur peut eaglement etre verrouillde facon a ce qu'il reste allumé en cas de basculment accidentel lors d'un concert.

Structure de gain audio

Les paramètres suivants permettent d'ajuster le gain audio dans le système :

• Sensibilité (boîtier ceinture uniquement). Une plage de 25 dB de réglage de gain au niveau de l'entrée de l'émetteur boîtier ceinture.
• Gain de l'émetteur. Une plage de 30 dB de réglage de gain audio au niveau de l'émetteur (affecte le niveau audio du récepteur, comme indiqué par les DEL Audio.)
• Niveau de sortie. 32 dB d'atténuation au niveau de la sortie du récepteur, plus un paramètre de coupure du son.
• Commutateur Mic/Line (Micro/ligne). attenuateur -30 dB pour que les niveaux audio s'accordent à la sortie XLR du récepteur.

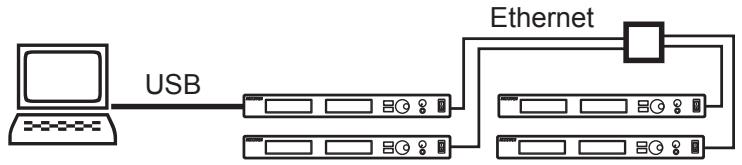

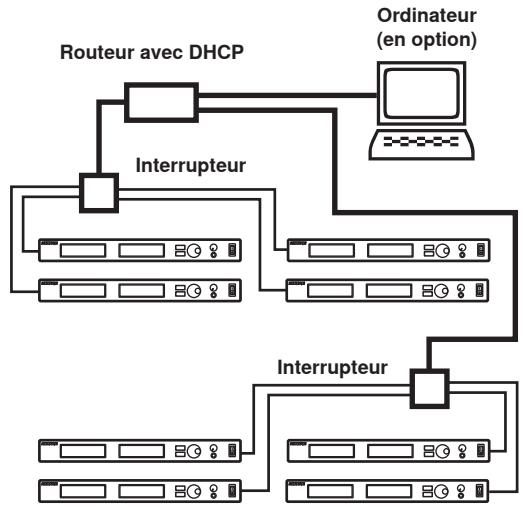

Réseau

Chaque recepteur est equipé d'un port RJ-45 à l'arrière pour se connecter à d'autres récepteurs via un réseau Ethernet. Le reseautage de récepteurs permit de régler automatiquement les canaux de tous les récepteurs à l'aide d'une seule commande de balayage des groupes. Il est également possible de contrôle et de surveiller tous les récepteurs en réseau par l'intémédiaire du logiciel pour PC Wireless Workbench Shure.

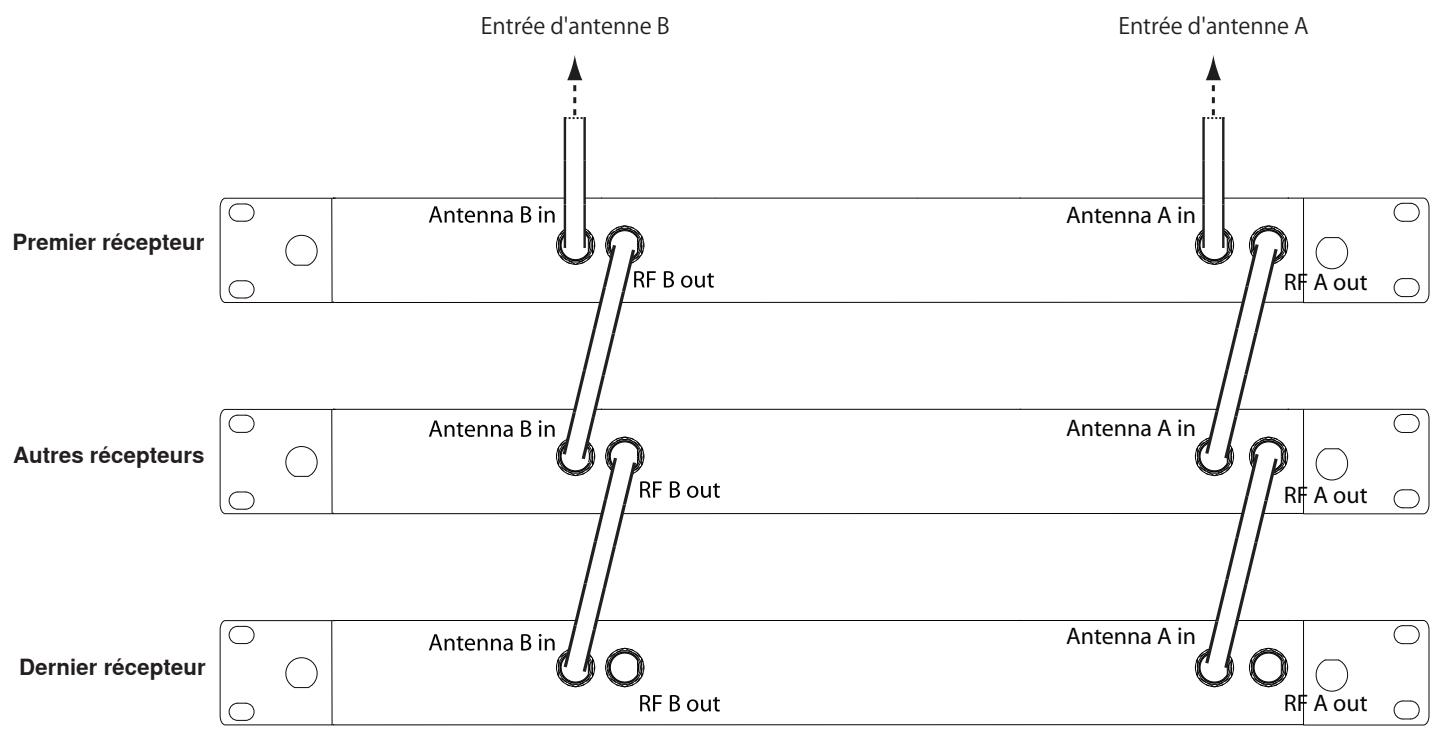

Ports de distribution HF

Utiliser les ports de distribution HF pour transférer le signal vers un maximum de 10 récepteurs opérant dans la même bande de fréquences, à partir d'une seule paire d'antennes. Les ports de distribution HF éliminent le recours au splitteur ou au distributeur d'antennes actif. Le circuit actif minimise les pertes d'insertion, préservernt ainsi la qualité du signal. Grace au filtrage d'entrée, le signal n'est pas affecté par les parasites hors bande. Le circuit de distribution n'est actif que lorsque des récepteurs supplémentaires sont raccordés aux portes de distribution HF. Lorsqu'il n'est pas utilisé, le circuit des portes est inactif, ce qui permet d'utiliser le récepteur de façon autonome.

Logiciel Wireless Workbench Shure

Le logiciel Wireless Workbench Shure sur le CD fourni comprend de nombreux outils utiles pour l'installation et la gestion de plusieurs systèmes sans fil. Il suffit d'installer le logiciel sur l'ordinateur et de le connecter à un réseau de récepteurs pour surveiller et contrôler les récepteurs et émetteurs par l'intermédiaire du réseau. (Voir la page 28 pour plus d'informations sur le réseau.)

Les instructions d'utilisation du logiciel Wireless Workbench sont disponibles dans les fichiers d'aide en ligne une fois le logiciel installé.

Composants des systèmes

Tous les systèmes complrent :

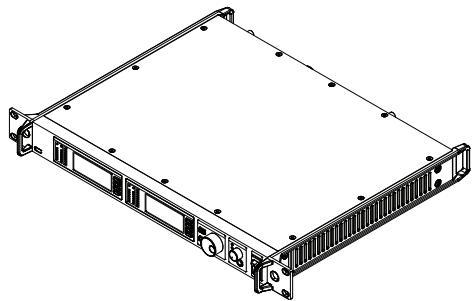

Récepteur UR4S+ ou UR4D+

(UR4D+illustré)
Deux antennes demi-onde

2 obturateurs de trou d'antenne
4 vis avec rondelles pour montage en rack

Piles AA

Deux câbles d'antenne

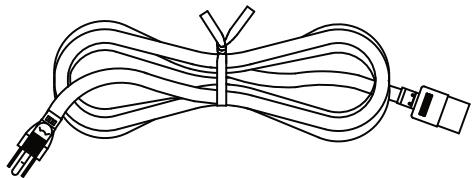

Cable d'alimentation IEC

Rallonge de cable d'alimentation IEC

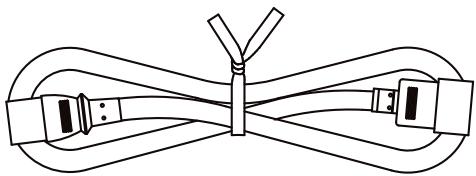

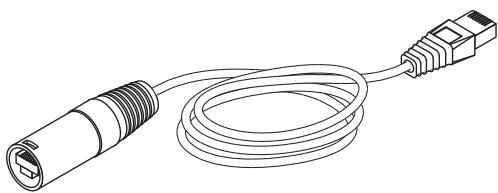

Câble réseau Ethernet avec connecteur « robuste »

Deux câbles de distribution HF

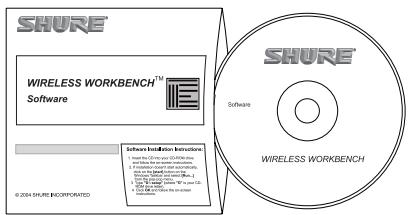

Logiciel Wireless Workbench Shure

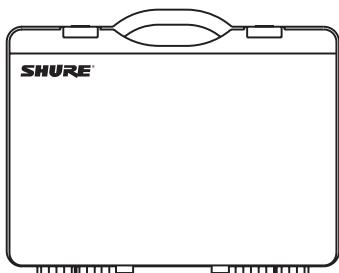

Mallette de transport pour émetteur

Les systèmes à main complrennent :

Capsule de microphone (choix entre SM58®, SM86, Beta 58A®, Beta 87ATM, Beta 87CTM, ou KSM9/BK, KSM9/SL)
Émetteur à main UR2
Pince de microphone

3

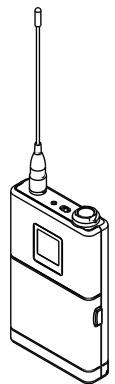

Les systèmes boîtier ceinture complconnent :

Émetteur boîtier ceinture UR1

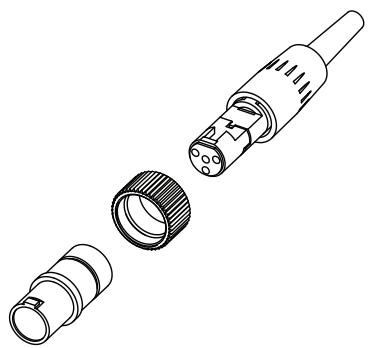

- Adaptateur filtré TA4F

UR1

Adaptatateur filte TA4F

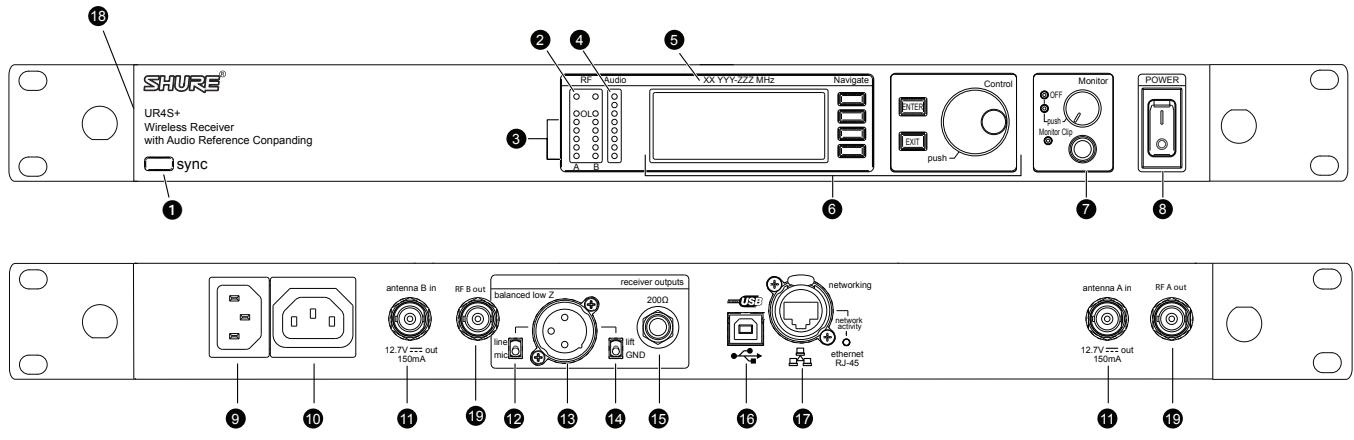

Commandes et connecteurs du récepteur

1 Port infrarouge (IR) SYNC Transmet le groupe, le canal et d'autres paramètres vers un émetteur. Voir page 32
DEL de squelch.

• Bleue (Allumée) = signal de l'émetteur détecté
• Éteinte =aucun signal ou signal coupé du à une mauvaise réception ou à l'absence d'accord silencieux par tonalité (Tonekey).

REMARQUE: Le récepteur n'émet aucun signal audio desorting sauf si au moins une DEL bleue est allumée.

DEL RF. Indiquent l'intensité du signal HF de l'émetteur au niveau de chaque antenné et les états Diversity.

DEL Audio. Indiquent l'intensité du signal audio de l'émetteur.

• Verte = signal présent
  Jaune = pointenormale
• Rouge = surcharge

Pour corriger ce niveau, régler le gain de l'émetteur.

5 Indique le nom et la bande de fréquences du récepteur
Interface à cristaux liquides. Offre un moyen pratique pour programmer le récepteur depuis le panneau frontal (voir les détails à la page suivante).
Écoute. Prise de sortie 1/4 po et bouton de réglage du volume pour casque.

• DEL Monitor Clip indiquant l'échéage du signal audio fourni au casque.
• Modèles doubles : Enconcer le bouton pour passer du récepteur un au récepteur deux.

8 Interrupteur Power. Met le système sous tension et hors tension.
9 Entrée secteur électric c.a., connecteur IEC. 100 - 240 V c.a.
10 Renvoi du secteur électrique c.a. (non commuté). Utiliser des rallonges de cable IEC pour raccorder jusqu'à cinq récepteurs UR4+ à une seule source d'alimentation c.a.
10 Entrées d'antenne Diversity A et B.

Remarque : Les entrées antenne sont polarisées par courant continu. Utiliser uniquement les répartiteurs d'antenne et les accessoires répertoriés à la page 35. Certains types de coupleurs d'antennes ou d'autres produits peuvent provoquer un court-circuit en courant continu et endommager le récepteur.

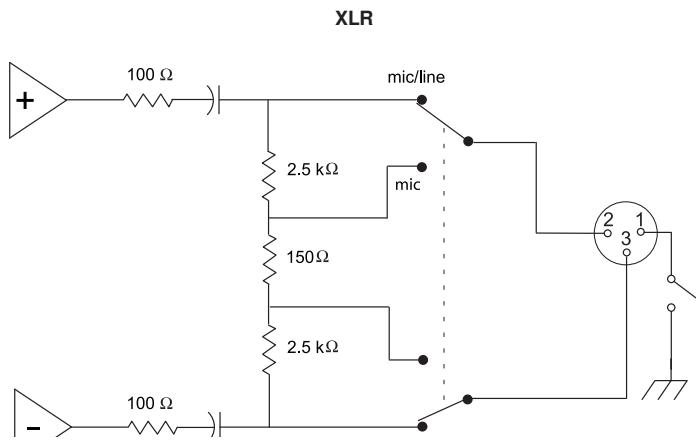

12 Commutateur Mic/Line. Modifie le niveau de sortie 30 dB (sortie XLR uniquement).
13 Prise de sortie XLR à symétrique électronique
Interrupteur Lift/GND. Débranche la masse de la broche 1 du connecteur XLR (valeur par défaut = MASSE).
15 Prise de sortie 1/4 po à impédance symétrique (200 Ω).
16 Prise USB pour interface ordinateur.
17 Prise RJ-45 pour interface réseau Ethernet. Accepte les connecteurs RJ-45 standard et « robuste »
Le ventilateur thermostatique assure une performance de qualite supérieure dans les environnements a tempereature elevated. Nettoyer la grille de protection du ventilateur selon les besoin pour enlever la poussiere.
19 Les ports de distribution HF font passer le signal HF d'un récepteur au suivant, ce qui permet à un maximum de 10 récepteurs de partirager une seule paire d'antennes.

Interface à cristaux liquides du récepteur

Accès au menu

Appuyer sur la touche Navigate située a cotoé de l'élément de menu à selectionner.

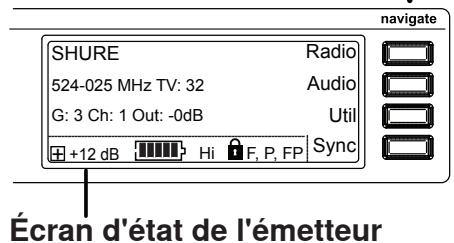

Validation des changements

,Après changement d'un paramètre, le bouton ENTER

(Entrée) clignote. Appuyer dessus pour enregistrer la valeur.

Tout ce qui se trouve en dessous de la ligne en pointillés représenté les paramètres de l'émetteur, le cas échéant. (écran de titre principal uniquement).

Quitter/Annuler

Appuyer sur le bouton Exit pour annuler les changements et returner au menu précédent.

Contrôle du curseur

Pousser le bouton de commande Control pour déplacer le curseur sur l'élement suivant.

Tournier le bouton de commande Control pour modifier la valeur d'un paramètre.

Paramètres du récepteur

Suivre les instructions suivantes pour régler les paramètres par l'intermédiaire de l'interface à cristaux liquides.

REMARQUE: ÀpRES réglage d'un paramètre, appuyer sur le bouton ENTER qui clignote pour accepter le changement.

Groupe et canal

Menu: Radio

• Pousser le bouton de commande Control pour déplacer le curseur sur le paramètre du groupe (B) ou du canal (Ch).
• Tourner le bouton de commande Control pour modifier le paramètre.

Fréquence

Menu:Radio

• Pousser le bouton de commande Control pour déplacer le curseur sur la valeur entière (524,025 MHz) ou sur la valeur fractionnaire (524,025).
• Tourner le bouton de commande Control pour modifier la valeur.

Synchronisation automatique de l'émetteur

Menu: Sunnc

Voir page 32.

Nom du récepteur

Menu:UtiI

• Tourner le bouton de commande Control pour modifier la dette.
• Pousser le bouton de commande Control pour déplacer le curseur sur la dette suivante.

Niveau de sortie

Menu:Audio

Ce paramètre règle le niveau du signal sur les prises de sortie audio XLR et 1/4 po.

• Tourner le bouton de commande Control pour modifier le niveau relatif en dB. (0 dB à -32 dB).
• Tourner complètement le bouton de commande vers le bas pour supprimer le signal audio des sorties.

Squelch

Menu: Radio > Squelch

• Tourner le bouton de commande Control pour modifier le paramètre

Verrouillage du récepteur

Une fois verrouillés, il est impossible de modifier les paramètres du récepteur sur le panneau frontal. Toutefois, il est possible de parcourir le menu à cristaux liquides pour visualiser les paramètres (et déverrouiller le système).

Menu:Util Lock

• Tourner le bouton de commande Control pour passer du verrouillage au déverrouillage (ON ou OFF).

Affichage à cristaux liquides

Menu:Uti1 >Ti tle

• Tourner le bouton de commande Control pour marquer un élément à afficher.
• Pousser le bouton de commande Control pour déplacer le curseur sur l'élément suivant.

Contraste à cristaux liquides

Menu:Util>Contrast

• Tourner le bouton de commande Control pour augmenter ou diminuer le contraste.

ToneKey

Menu: Radio > Squelch > Tonekey

L'accord silencieux par tonalité ToneKey supprime le signal audio des sorties sauf si le récepteur détecte un émetteur. Le bouton Tonekey (accord silencieux par tonalité) doit rester en position de marche (_1) sauf en cas de dépannage

Paramètres réseau

REMARQUE :

• Le récepteur redémarre après avoir appuyé sur le bouton ENTER pour accepter les changements des paramétres réseau
• Pour les modèles doubles (UR4D+), ces paramètres affectent les deux récepteurs (le récepteur double est traité comme un apparéil réseau simple).

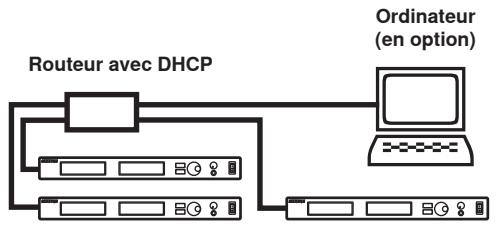

Configuration du mode reseau du récepteur

Menu:Util >Net work

1. Pousser le bouton de commande Control pour déplacer le curseur sur le paramètre Mode.
2. Tourner le bouton de commande Control pour régler le récepteur sur l'une des valeurs suivantes :
3. DHCP: utiliser ce paramètre pour connecter le récepteur à un serveur DHCP.
4. ManuaI: (Manuel): permet de régler le récepteur sur une adresse IP, un sous-réseau.

Adresse IP, sous-réseau et passerelle

Menu:Util >Network

REMARQUE: Pour modifier ces paramètres, le moyen doit être régé sur Manuel.

1. Pousser le bouton de commande Control pour déplacer le curseur sur l'un des paramétres suivants :
2. IP (adresse IP)
3. Sub (Masque de sous-réseau)
4. Tourner le bouton de commande Control pour modifier la valeur.

Code apparel

Facilité l'identification des récepteurs par l'intérimédiaire du logiciel Wireless Workbench (aucun effet sur l'identification réseau).

Menu:Lit i1 >Net work

1. Pousser le bouton de commande Control pour déplacer le curseur sur le paramètre DevID.
2. Tourner le bouton de commande Control afin de configurer le récepteur pour qu'il change la valeur.

Groupes personnalisés

Cette fonction permet de creer des groupes de fréquences.

Creation de nouveaux groupes...

Menu:Radio > Custom

1. Tourner le bouton de commande Control pour sélectionner un numéro de groupe personalisé (U1, U2, U3, etc.)
2. Pousser le bouton de commande Control pour déplacer le paramètre Channel et le tourner pour selectionner un canal (Ø1, Ø2, Ø3, etc.)
3. Pousser le bouton de commande Control pour passer au paramètre Freq et selectionner une fréquence pour ce canal.
4. Appuyer sur la touche du menu NEXT pour selectionner une fréquence du canal suivant de ce groupe.

Raccordement de plusieurs récepteurs aux ports de distribution HF

Les port de distribution HF font pasier le signal HF d'un recepteur au suivant, ce qui permait a un maximum de 10 recepteurs de partager une seule paire d'antennes. Utiliser les cables de distribution HF fournis pour raccorder les portes de chaque recepteur comme illustré.

REMARQUE: Les récepteurs doivent tous opérer dans la même bande de fréquences.

Selection automatique des fréquences

Suivre ces étapes pour utiliser les fonctions de balayage des canaux et balayage des groupes.

Avant de commencer...

• Installer les récepteurs sur leur lieu d'utilisation et lesmettre sous tension.
• Couper toutes les entrées sur les appareils de mélange branchés aux récepteurs.
• Éteindre tous les émetteurs boîtier ceinture et à main des systèmes en cours d'installation.
• Allumer toutes les sources potentielles de parasites telles que d'autres systèmes ou instruments sans fil, ordinateurs, lecteurs de CD, proceseurs d'effets et équipement numérique en rack pour qu'ils fonctionnent dans les mêmes conditions que lors d'une presentation ou d'un concert.

Récepteur simple

1. Sélectionner Radio > Scan > Chan Scan à l'aide des touches Navigate sur l'interface à cristaux liquides du récepteur.
2. Tourner le bouton de commande Control pour Sélectionner un groupe.
3. Appuyer sur Chan Scan. L'écran indique que le récepteur effectue une recherche. Une fois la recherche terminée, il affiche le canal sélectionné.
4. Appuyer sur le bouton ENTER qui clignote pour accepter le canal proposé
5. Synchroniser I'émetteur (voir page 32).

Récepteurs doubles ou en réseau

Ave t e i r t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

Exécution d'un balayage de groupes à partir de n'importe quel récepteur...

1. Sélectionner Radio >Scan >Group Scan à l'aide des touches Navigate sur l'interface à cristaux liquides du récepteur. L'écran indique que le récepteur effectue une recherche (Scan In Progress). Une fois la recherche terminée, il affiche le groupe contenant le plus grand nombre de canaux ouverts.
2. Au besoin, tourner le bouton de commande Control pour changer de groupe. Le nombre de canaux ouverts de chaque groupe est affchéé.
3. Appuyer sur le bouton ENTER qui clignote pour regler tous les recepteurs sur des canaux ouverts de ce groupe.

REMARQUE : La fonction de balayage des groupes fonctionne uniquement pour les récepteurs représentant la même bande de fréquence. Par exemple, en cas de réalisation d'un balayage des groupes sur un récepteur en bande « H4 », tous les récepteurs en bande « H4 » seront régliés, mais pas les récepteurs en bande « J5 »

Récepteurs multiples — Non en réseau

Si les récepteurs ne sont pas en réseau (ou présentent des bandes différentes), le balayage des groupes est incapable de régler automatiquement leurs paramétres de groupe et de canal. Toutefois, il est always possible of profiter de la fonction de balayage des groupes pour localiser le groupe représentant le plus grand nombre de canaux ouverts et de la fonction de balayage des canaux pour localiser les canaux ouverts de ce groupe.

Localisation du groupe représentant le plus grand nombre de canaux ouverts...

Exécuter un balayage de groupes en suivant les étapes pour un récepteur en réseau (ci-dessus). Toutfois, noter le groupe sélectionné avant d'appuyer sur le bouton ENTER qui clignote pour l'accpter.

Configuration des récepteurs sur les canaux ouverts de ce groupe...

Exécuter un balayage de canaux sur les récepteurs restants en suivant les étapes pour un récepteur simple (ci-dessus). S'assurer de Sélectionner le même groupe pour chaque récepteur avant de procéder au balayage des canaux.

IMPORTANT : ÀpRES configuration du canal pour le premier récepteur, synchroniser immédiatement l'émetteur de ce récepteur et le laisser sous tension pour que le récepteur suivant puisse détecter ce canal lors du balayage. Sinon, tous les récepteurs seront régés sur le même canal ouvert.

REMARQUE: Il n'est pas nécessaire de régler les récepteurs fonctionnant sur des bandes différentes (H4, J5, L3, etc.) sur le même groupe.

Mise en réseau de récepteurs

Réseau de base

Brancher les récepteurs à un routeur Ethernet avec service DHCP. Utiliser des interrupteurs Ethernet pour étendre le réseau pour des installations plus importantes.

Utiliser le paramètre de réseau par défaut du récepteur

(Ltl >Networ k> Mode DHCP).

Accès au réseau par l'intermédiaire d'un ordinateur

Pour utiliser le logiciel Wireless Workbench, brancher l'ordinateur au réseau et installer le logiciel à partir du CD accompagnant le récepteur. S'assurer que l'ordinateur est configuré pour le service DHCP (dans Panneau de configuration, cliquer sur Connexions réseau. Double-cliqueur sur Connexion au réseau local. Sélectionner Protocole Internet (TCP/IP) et cliquer sur Propriétés. Sélectionner Obtenir une adresse IP automatiquement et Obtenir les adresses des serveurs DNS automatiquement et cliquer sur OK).

REMARQUE: Certains logiciels de protection ou paramètres de protection anti-intrusion sur l'ordinateur peuvent empêcher de se connecter aux récepteurs. En cas d'utilisation d'un logiciel de protection anti-intrusion, permettre les connexions au port 2201.

Utilisation du port USB...

Raccorder l'ordinateur au port USB de l'unquelconque des récepteurs pour acceder à l'ensemble du réseau.

Adressage IP statique

Le récepteur prend également en charge l'adressage IP statique. Il est possible d'attribuer ses propres adresses IP (Util > Network > Mode = Manual). Voir "Paramètres réseau" on page 26.

REMARQUE : Les récepteurs doubles utilisent une seule adresse IP, qui peut être régée par l'intérimédiaire de l'interface à cristaux liquides de l'un ou l'autre des récepteurs.

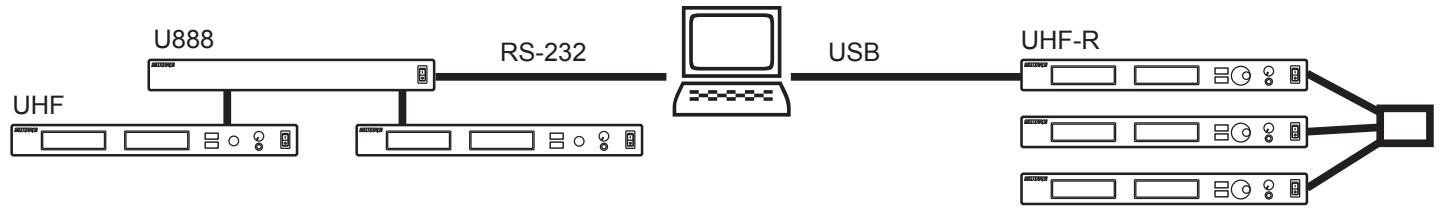

Installations de réseaux UHF existants

Les récepteurs série UHF de génération précédente et les récepteurs UHF-R de Shure peuvent être mis en réseau sur le même ordinateur et sont accessibles en utilisant la dernière version du logiciel Wireless Workbench.

Commandes et connecteurs de l'émetteur boîtier ceinture et à main

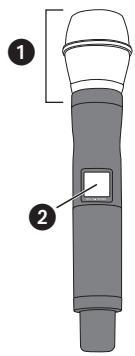

Capsule de microphone interchangeable (BETA 87A illustrée).
2 Panneau d'affichage à cristaux liquides.

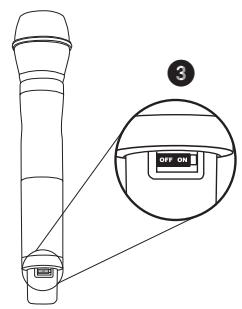

3 Interrupteur d'alimentation.

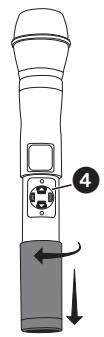

4 Boutons de commande de l'interface à cristaux liquides.
Port infrarouge (IR). Voir page 32.

6 Compartment pile.
Antenne flexible.
DEL d'alimentation.

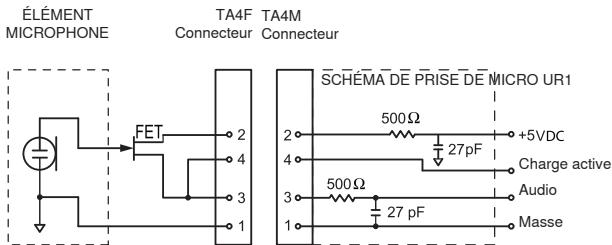

9 Prise d'entree a 4 broches du microphone.
Pince pour ceinture réversible.

Interface à cristaux liquides de l'émetteur

SHURE INC.

G:34 Ch:21

524.025MHz

Gain+20dB

Menu principal

Touche Flèche vers le haut. Pour faire défilier vers le haut ou augmenter une valeur.

Touché exit (Quitter). Pour se déplacer vers la gauche ou quitter sans enregistrer les changements.

Touche enter (Entrée). Appuyer dessus pour sélectionner les paramètres et accepter la valeur sélectionnée.

Touche Flèche vers le bas. Pour faire défilier vers le bas ou diminuer une valeur.

Piles de l'émetteur

Les émetteurs fonctionnent avec des piles AA standard alcalines. Éteindre l'émetteur avant de replacer les piles.

La jauge de charge de pile sur l'écran à cristaux liquides de l'émetteur donne une indication de l'autonomie restante de la pile, comme indiqué ci-dessous.

UR1, UR2:

Écran de l'émetteur	Nombre approximatif d'heures restantes (piles alcalines)
	UR1/UR2 Puisance normale	UR1/UR2 Puisance élevé*
	7,5 à 9,5	5 à 6
	5,75 à 7,5	4 à 5
	4 à 5,75	3 à 4
	2 à 4	1,5 à 3
	15 minutes à 2 heures	10 minutes à 1,5 heures

• Paramètre de puissance élevé non disponible sur les modèles vendus dans les pays qui interdisent son'utilisation.

Paramètres de l'émetteur

Appuyer sur ENTER (Entrée) dans le menu principal pour acceder aux paramètres suivants :

Groupe (G) et canal (Ch). Doivent correspond aux paramètres du récepteur.

Fréquence (MHz). Sélection manuelle de la fréquence par pas de 0,025 MHz.

Gain (Gain). Règle le niveau audio de -10 dB à + 20 dB.

Sensibilité (Sens) (boîtier ceinture uniquement).

Règle l'entrée audio sur +15 dB, 0 dB ou -10 dB sont recommendés pour les guitares.

Affichage du nom. ASCII à 12 caractères.

Utiliser les combinaisons de touches suivantes pour acceder aux autres fonctions et parametes :

maintien

tapotement

maintien

tapotement

maintien

tapotement

maintien

tapotement

Panneau d'affichage à cristaux liquides

Change le panneau d'affichage à cristaux liquides

Verrouillage de la fréquence

Passe d'un paramètre à l'autre. Une fois activée, il est impossible de modifier la fréquence, et la synchronisation de l'émetteur n'écrase pas le paramètre de fréquence.

Verrouillage de l'alimentation

Verrouille/déverrouille l'alimentation. Une fois verrouillé, l'interrupteur d'alimentation est incapable demettre l'émetteur hors tension.

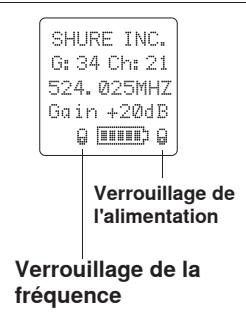

Indicateurs de Verrouillage

Paramètre de niveau de puissance HF*

Utiliser les touches fléchées pour sélectionner puissance normale (10 mW) ou puissance élevé (50/100 mW**). Utiliser le paramètre de puissance normale pour economiser les piles ou empêcher toute surcharge radioélectrique du récepteur.

• Paramètre de puissance élevé non disponible sur les modèles vendus dans les pays qui interdisent son utilisation.

** La valeur de puissance élevée varie en fonction du modele.

Réglage du gain de l'émetteur

Regler gain de l'emeteur et la sensibilite de son signal d'entree de facon a ce que les DEL Audio du recepteur attignent le niveau jaune en cours d'utilisation. Sur I'emeteur boitier ceinture, il est possible de modifier le parametre de sensibilité pour compenser les différences de niveau audio lors de la connexion de differents instruments ou microphones sur I'entree.

Pour régler le gain, allumer l'émetteur et appuyer sur le bouton enter (entree). Faire défilier vers le bas jusqu'àu paramètre Gain ou Sens (boitier ceinture uniquement) et appuyer à nouveau sur le bouton enter. Utiliser les touches fléchéées pour régler le paramètre et appuyer sur le bouton enter pour l'enregistrer (le bouton Exit (Quitter) annule cette action sans enregistrer le changement).

Mode de sécurité HF

Cet Fonction speciale sspend temporairement la diffusion de signaux radioelectriques. Il est donc possible de modifier les parametes de frquence sur un émetteur sans « s'infiltrer » par inadvertance dans un canal en cours d'utilisation par un autre émetteur.

1. Mettre l'émetteur hors tension.
2. Maintenir la touche exit enconce lors de la mise sous tension de l'émetteur (pour les émetteurs à main, il est nécessaire desteroler le couvercle des piles du corps). La DEL clignote lorsque l'unité est en mode de sécurité HF.
3. Modifier les paramètres de groupe et de canal comme d'habitude, l'émetteur n'émettra aucun signal HF.
4. Mettre l'émetteur hors tension puis sous tension pour quitter le mode de sécurité HF.

Synchronisation automatique de l'émetteur

Cette fonction met automatiquement à jour les paramètres de canal et de groupe d'un émetteur à main ou boîtier ceinture pour qu'il corresponde à deux du récepteur sélectionné.

Pour exécuter la synchronisation d'un émetteur...

1. Ouvrir le couvercle des piles de l'émetteur pour exposer le port infrarouge (IR).
2. Une fois le port IR exposé au récepteur, sélectionner Sunc > Sunc dans l'interface à cristaux liquides du récepteur.

L'écran du récepteur indique si la synchronisation a réussi. En cas d'éché de la synchronisation, essayer de nouveau, en s'assurant que le port IR sur l'émetteur est exposé et fait directement face au port IR du récepteur.

REMARQUE : Fermer la porte du compartment pile avant de proceder à une synchronisation sur d'autres émetteurs.

Pour transférer d'autres paramètres de l'émetteur...

Il est également possible de transférer d'autres paramètres de l'émetteur à partir d'un récepteur lors de l'exécution d'une synchronisation. Procéder comme suit :

1. Sélectionner Sunc > Set up dans l'interface à cristaux liquides du récepteur.
2. Tourner le bouton de commande Control pour modifier les paramètres.
3. Pousser le bouton de commande Control pour passer au paramètre suivant.
4. Appuyer sur le bouton ENTER qui clignote pour enregister les paramètres.

Les paramètres de l'émetteur régés sur le récepteur sont conservés pour les synchronisations suivantes.

REMARQUE : Si I'on désire qu'un paramètre ne soit pas transmis lors de la synchronisation, régler le paramètre sur No Change

Paramètres disponibles...

Les paramètres suivants sont disponibles dans le menu Sync > Set up :

• Sensibilité (Sens) du boîtier ceinture uniquement
• Gain (Gain)

• Puissance HF (Fur)

• Verrouillage de l'alimentation et de la fréquence (Lock), avec les valeurs suivantes :

Verrouillage de l'alimentation uniquement : (Fur Onl)

Verrouillage de la fréquence uniquement: (Freq only)

Les deux : (Freq and Fwr)

Aucune: (Unlocked)

• Groupes personnalisés (CG):

Activé (ON): Envoyer les groupes personnalisés aux émetteurs durant la synchronisation

Désactivé (DFF): Ne pas envoyer les groupes personnalisés (réduit le temps de synchronisation)

Dépannage

Problème	Voir Solution...
Pas de son	Alimentation, câbles ou HF
Son faible ou distorsion	Gain
Courte portée, salves de parasites ou perte de signal	HF
Impossible d'éteindre l'émetteur, de modifier les paramètres de fréquence ou de programmer le récepteur	Verrouillages de l'interface
Ronflement ou buzz excessif	Suppression de la masse

Alimentation

S'assurer que la tension d'alimentation de l'émetteur et du récepteur est suffisante. Le récepteur requiert au moins 90 V c.a. Vérifier l'indicateur d'autonomie des piles sur l'émetteur et les replacer au besoin.

Gain

Régler les paramètres de gain et de sensibilité de l'émetteur (voir la page 31), le niveau de sortie du récepteur (page 25) ou basculer le commutateur mic/line situé au dos du récepteur.

Cables

S'assurer que tous les cables et connecteurs sont en ordre de fonctionnement.

Débranchement de la masse

Il arrive quelquesois que le débranchement de la masse de la brochure 1 de la sortie XLR du récepteur supprime également le ronflement ou le buzz du signal audio. Régler le commutateur GND/LIFT du récepteur sur LIFT en cas d'utilisation d'un connecteur XLR.

Verrouillages de l'interface

L'émetteur et le récepteur peuvent tous les deux être verrouillés pour éviter toute modification accidentelle. Rechercher un symbole de verrouillage sur l'écran à cristaux liquides des émetteurs et utiliser les combinaisons de touches illustrées à la page 31 pour procéder au déverrouillage.

Pour déverrouiller l'interface du récepteur, voir la page 25.

Augmentation de la portée

Si l'émetteur est situé à plus de 6 à 60 m (20 à 200 pieds) de l'antenne du récepteur, il est possible d'augmenter la portée en procédant comme suit :

• Réduire les parasites (voir ci-dessus)
• Augmenter le niveau de puissance radioélectrique de l'émetteur (voir la page 31).
• Utiliser une antenné directionnelle active, un système répartiteur d'antenne ou tout autre accessoire d'antenne pour augmenter la portée de fréquences radioélectriques (voir la page 35).

Fréquence radio (HF)

Utilisation des DEL RF

Si aucune DEL RF bleue n'est allumée,ILA signifie que le recepteur ne detecte la presence d'aucun émetteur.

Les DEL RF jaunes indiquent l'intensité du signal reçu. Ce signal peut provenir de l'émetteur ou d'une source de parasites, telle que la diffusion télévisée. Mettre l'émetteur hors tension. Si plus d'une ou deux DEL RF jaunes sont encore allumées, cela signifie que ce canal rencontres trop de parasites et qu'il faut essayer un canal différent.

La DEL RF rouge indique une surcharge radioélectrique. Cela ne creé habituèlementaucen problème sauf en cas d'utilisation simultanée de plusieurs systèmes,ce qui généresparasitesentrelesystèmes.

Suppression de la surcharge radioélectrique

Si la DEL RF rouge est allumée sur un récepteur, réduire le niveau de puissance radioélectrique de l'émetteur (voir la page 31) ou éloigner l'émetteur du récepteur d'une distance d'au moins 6 m (20 pieds). En cas d'utilisation d'antennes actives, réduire le gain de l'amplificateur ou de l'antenne.

Compatibilité

• Exécuter la synchronisation de l'émetteur ou s'assurer que l'émetteur et le récepteur sont régles sur le même groupe et le même canal.
• Examiner l'étiquette figurant sur l'émetteur et le récepteur pour s'assurer qu'ils se trouvent tous les deux dans la même bande (H4, J5, L3, etc...).

Réduction des parasites

• Utiliser un autre canal ou exécuter un balayage de groupes ou de canaux automatique (voir la page 27).
• Pour les systèmes multiples, s'assurer que tous les systèmes sont régés sur des canaux appartenant au même groupe (il n'est pas nécessaire de régler les systèmes fonctionnant sur des bandes différentes sur le même groupe).
• Conserver une ligne de visée entre les antennes d'émetteur et de récepteur
• Éloigner les antennes de récepteur de tout objecté métallique ou d'autres sources de parasites HF (telles que les lecteurs de CD, ordinateurs, effets numériques les interrupteurs et les câbles de réseau et les systèmes de retard stéreo personnel (PSM) sans fil).
• Supprimer la surcharge radioélectrique.

\section*{Caracteristiques}

Bandes	Gamme	Puisance de l'émetteur (Nominal mW)
		À main (UR2)	Boîtier ceinture (UR1)
G1	470 à 530 MHz	10 / 50	10 / 100
H4	518 à 578 MHz	10 / 50	10 / 100
H4E	518 à 578 MHz	10 / 50	10 / 50
J5	578-608, 614-638 MHz	10 / 50	10 / 100
J5E	578 à 638 MHz	10 / 50	10 / 50
K4E	606 à 666 MHz	10 / 50	10 / 50
L3	638 à 698 MHz	10 / 50	10 / 100
L3E	638 à 698 MHz	10 / 50	10 / 50
M5E	694 à 758 MHz	10 / 50	10 / 50
Q5	740 à 814 MHz	10 / 50	10 / 50
R9	790 à 865 MHz	10 / 50	10 / 50
Q6	740 à 752 MHz	10	10
A24	779-788 / 797-806 MHz	10	10
JBX	806 à 810 MHz	10	10
Q10A	740 à 787 MHz	10 / 50	10 / 50
R16	794 à 806 MHz	10 / 50	10 / 50
R18	794 à 806 MHz	10 seulament	10 seulament
X1	944 à 952 MHz	10 / 50	10 / 100

REMARQUE

Ce matériel radio est prévu pour une utilisation en spectacles musicaux professionnels et applications similaires.

Il est possible que cet appeareil radio soit capable de fonctionner sur certaines fréquences non autorisées localement. Se mette en rapport avec les autorités compétentes pour obtenir les informations sur les fréquences et niveaux de puissance HF autorisés pour les systèmes de microphones sans fil.

Gamage de fréquences porteuses HF

470 à 865, 944 à 952 MHz selon la région

Plage de fonctionnement

UR1, UR2:

150 m (500 pi), dans des conditions normales

500 m (1600 pi) en ligne de visée, à l'extérieur, pour un système unique

REMARQUE: La portée réelle dépend de l'absorption et de la réflexion des signaux HF et des parasites

Réponse en fréquence audio

40 à 18000 Hz, (+1 dB, -3 dB).

REMARQUE : La réponse en fréquence du système global dépend de l'élement microphone utilisé

Plage de réglage de gain

UR1: -20 à +35 dB

-10 dB sont recommends pour les guitares

UR2: -10 à +20 dB

Modulation

FM (45 kHz max. de déviation), système à compression-expansion avec préaccentuation et désaccentuation

Puissance de sortie HF

Voir le tableau ci-dessus.

Plage dynamique

105 dB, pondéré en A

Suppression de la fréquence-image

110 dB typique

Sensibilité HF

UR4S+	UR4D+
-110 dBm typique	-107 dBm typique
12 dB SINAD	12 dB SINAD
-105 dBm typique	-102 dBm typique
30 dB SINAD	30 dB SINAD

Suppression des fréquences parasites

90 dB typique

Attenuation limite (réf. 45 kHz de déviation)

>100 dB, pondéré en A

Polarité du signal

Une pression positive sur le diaphragme du microphone (ou une tension positive appliquée à la pointe de la prise WA302) produit une tension positive à la broche 2 de la sortie XLR par rapport à la broche 3 XLR et à la pointe de la prise de sortie 1/4 po.

Distorsion système (réf. ±45 kHz de déviation, 1 kHz de modulation)

<0,3 % de distorsion harmonique totale typique

Alimentation

UR1, UR2: Deux piles AA de 1,5 V

UR4: 100 à 240 V c.a., 50/60 Hz

Consommation de courant

UR1, UR2: 180 mA max. (paramètre de puissance HF normale)

240 mA max. (paramètre de puissance HF élevé)

UR4D+, UR4S+: 0,8 A max.

Durée utile de la pile (typique)

UR1, UR2: 9,5 heures (alimentation HF normale)

6 heures (alimentation HF élevée)

Plage de températures de fonctionnement

-18 à +57 °C (0 à +135°F)

REMARQUE : Les caractéristiques des piles peuvent limiter cette plage de variations

REMARQUE: L'homologation de sécurité électrique est basée sur une température ambiente maximale de 35^ (95°F.)

Dimensions hors tout

UR1:98 mm L x 60 mm I x 17 mm P (3,84 x 2,38 x 0,66 po)

UR2/SM58:261 mm L x 51 mm diam. (10,27 x 2 po)

UR2/SM86:261 mm L x 51mm diam. (10,27 x 2 po)

UR2/SM87A: 254mm× 51mm diam. (10× 2 po)

UR2/BETA 58 : 258 mm L x 51 mm diam. (10,15 x 2 po)

UR2/BETA 87A, UR2/BETA 87C: 254mm× 51mm diam. (10× 2 po)

UR2/KSM9/BK, UR2/KSM9/SL : 250 mm L x 49 mm diam.

(97/8x115/16po)

UR4S+/UR4D+ : 44 mm H x 483 mm I x 366 mm P

(1,72× 19,000× 14,39 po)

Poids net

UR1 :97 g (3,4 oz) sans piles

UR2/SM58 : 356 g (12,6 oz) sans piles

UR2/BETA 58 : 314 g (11,1 oz) sans piles

UR2/SM86:317g(11,2oz) sans piles

UR2/SM87A: 298 g (10,5 oz) sans piles

UR2/BETA 87A, U2/BETA 87C:325 g (11,5 oz) sans piles

UR2/KSM9/BK, UR2/KSM9/SL : 410 g (14,5 oz) sans piles

UR4S+ : 5,0 kg (10,9 lb)

UR4D+:5,1kg(11,2lb)

Boitier:

UR1: Magnésium moulé

UR2 : Corps en aluminium moulé sous pression et réceptacle des piles usiné en aluminium

UR4S+, UR4D+: Acier galvanisé

Câblage

REMARQUE: LE MICRO-CRAVATE RELIE ENSEMBLE LES BROCHES 3 ET 4; LE CABLE DE GUITARE NE LE FAIT PAS.

Entrées et sorties

Entrée audio de l'émetteur UR1

Connecteur :	Connecteur mâle miniature à 4 broches (TA4M)
Configuration d'entrée :	Asymétrique, active
Impédance réelle :	>1 MΩ
Niveau d'entrée maximum : 1 kHz, 1% THD	+10 dBu (Sensibilité 0 dB) +20 dBu (Sensibilité -10 dB)
Connecteur TA4M Repérage des broches :	Broche 1 : Masse Broche 2 : Polarisation de +5 V c.c. Broche 3 : Audio Broche 4 : Charge active (sur la carte principale) reliée à la masse. (Sur le cable d'adaptateur d'instrument, la brochure 4 est isolée)

Entrée audio de l'émetteur UR2

Configuration d'entrée :	Asymétrique, active
Impédance réelle :	>1 MΩ
Niveau d'entrée maximum : 1 kHz, 1% THD	+4.8 dBu

Sortie HF de l'émetteur UR1

Connecteur :	SMA
Impédance réelle :	50 Ω
Repérage des broches :	Capot = masse Centre = signal

Ports de distribution HF

	Entrée HF	Sortie HF
Type de connecteur	BNC	BNC
Tension de polarisation	12 V c.c. à 150 mA	N/A

Entrée du récepteur

	Antenne	Alimentation
Type de connecteur :	BNC	IEC
Impédance réelle :	50 Ω	-
Niveau nominal d'entrée :	-95 to -30 dBm	100-240 V c.a., 50/60 Hz
Niveau d'entrée maximum :	-20 dBm	240 V c.a., + 10 %, 50/60 Hz
Repération des broches :	Capot = masse Centre = signal	INorme IEC
Tension de polarisation*	12 V c.c. à 150 mA maximum	S. O.

• Pour les amplificateurs à antennes à distance

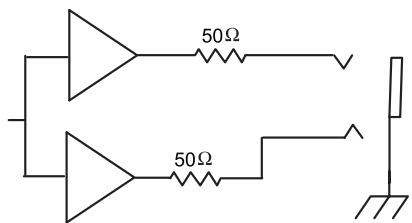

Sortie audio du récepteur

	Retour (écouteur de 1/4 po)	Prise pour écouteur de 1/4 po	XLR
Configuration de sortie :	Mono asymétrique, 6,35 mm	Impédance symétrique	Symétrique électronique
Impédance réelle :	50 Ω	200 Ω	200 Ω (symétrique, active) (150 Ω micro)
Niveau de sortie maximum :	1 Watt @ 63 Ω	+18 dBu	+24 dBu (-6 dBu micro) avec tonalité de modulation de 100 Hz (XLR).
Repérage des broches :	Pointe = positif Anneau = positif Tige = masse	Pointe = positif Anneau = aucun signal Tige = masse	1 = masse 2 = audio + 3 = audio -
Protection de l'alimentation fantôme:	Non	Oui	Oui

Ordinateur/Interface réseau

Ethernet	USB*
RJ45	Prise femelle USB série B

• Le logo USB-IF est une marque commerciale de Universal Serial Bus Implementers Forum, Inc.

Retour/écouteur de 1/4 po1/4 po

Prise pour écouteur de 1/4 po

Pièces de rechange et accessoires
Accessoires fournis

Pince micro pour émetteur main (UR2)	WA371
Kit de matériel, connecteur à verrouillage	WA340
Sac à glissière (UR1)	26A13
Sac à glissière (UR2)	26A14
Rallonges de cable d'antenne (2)	95B9023
Deux cables de distribution HF	95N2035
Antenne (UR1) 470 à 530 MHz	UA700
Antenne (UR1) 518 à 578 MHz	UA710
Antenne (UR1) 578 à 698 MHz	UA720
Antenne (UR1) 740 à 865 MHz	UA730
Antenne (UR1), 944 à 952 MHz	UA740
Deux antennes (UR4), dépendant de la bande (voir tableau)	UA820
Mallette de transport pour émetteur	95C9053

Accessoires en option

Capsule SM58 avec grille	RPW112
Capsule SM86 avec grille	RPW114
Capsule BETA 58 avec grille	RPW118
Capsule BETA 87A avec grille	RPW120
Capsule BETA 87C avec grille	RPW122
Capsule SM87A avec grille	RPW116
Capsule KSM9/SL avec grille	RPW180
Capsule KSM9/BK avec grille	RPW184
Grille argent mat (SM58)	RK143G
Grille argent mat (SM86)	RPM266
Grille argent mat (BETA 58)	RK265G
Grille noire (SM87)	RK214G
Grille argent mat (BETA 87A)	RK312
Grille argent mat (BETA 87C)	RK312
Grille noire (BETA 58)	RK323G
Grille noire (BETA 87A/BETA 87C)	RK324G
Grille champagne (KSM9/SL)	RPM260
Grille noire (KSM9/BK)	RPM264
Bonnette anti-vent Popper Stopper™	A85WS
Pince pour ceinture, UR1	44A8031
Sacoche pour système boîtier ceinture (noire), UR1	WA580B
Sacoche pour système boîtier ceinture (blanche), UR1	WA580W

Répartiteurs d'antenne et accessoires

• Les antennes et les récepteurs doivent fonctionner sur la même bande de fréquences.
• Les antennes demi-onde fournies peuvent être montées à distance ou montées directement sur le UA845.
• Les antennes et les câbles à utiliser avec le UA845 peuvent également servir pour des récepteurs UHF-R autonomies.

Kit coupleur/combineur passif d'antennes (recommandé pour 2 récepteurs)	UA221
Distributeur d'antennes UHF	UA845-
États-Unis (470 à 952 MHz)	UA845SWB
Europe	UA845E
Royaume-Uni	UA845UK
Antenne demi-onde, omnidirectionnelle à large bande (470 à 952 MHz)	UA860SWB
Antenne directionnelle active à large bande (470 à 698 MHz)	UA870USTV
Antenne directionnelle active à étroite bande (944 à 952 MHz)	UA870X
Amplificateur en ligne HF à large bande (470 à 698 MHz)	UA830USTV
Amplificateur en ligne HF à étroite bande (944 à 952 MHz)	UA830X
Antenne unidirectionnelle passive à large bande (470 à 952 MHz)	PA805SWB
Antenne unidirectionnelle passive à étroite bande (944 à 952 MHz)	PA805X
Antennes demi-onde (2)
Bande G1	UA820G
Bandes H4E, H4	UA820H4
Bandes J5E, J5	UA820J
Bandes L3E, L3	UA820L3
Bandes Q5, Q6, Q10A	UA820Q
Bandes R9, ABJ	UA820A
Bande X1	UA820X
Câble d'antenne de 10 pi	PA725
Câble d'antenne de 25 pi (RG-8/X)	UA825
Câble d'antenne de 50 pi (RG-8/X)	UA850
Câble d'antenne de 100 pi	UA8100

Spécifications pour les architectes et les ingénieurs

Le système sans fil doit fonctionner sur la bande UHF entre 470-865 et 944-952 MHz, dont la gamme spécifique varie en fonction de la région de l'utilisateur. Le système doit composer une option permettant de modifier la fréquence de fonctionnement pour éviter les parasites HF, autorisant le fonctionnement simultané d'un maximum de 160 systèmes sur le même emplacement. Des programmes d'installation de fréquences, de canaux et de groupes préconfigurés doivent être disponibles pour s'assurer que les systèmes multiples fonctionnant simultanément ne rencontret un parasite.

Tous les émetteurs doivent être alimentés par deux piles AA et composer un interrupteur de marche/arrêt (on/off). L'émetteur boîtier ceinture sera équiné d'une DEL pour indiquer sa mise sous tension. Les émetteurs disponibles doivent composer : un émetteur boîtier ceinture à utiliser avec des guitares électriques, des basses et d'autres instruments électriques, ainsi qu'un microphone à main pour le chant. Les émetteurs doivent être équipés d'un convertisseur continu-contin pour garantir le maintainien de performances constantes, même si la tension des piles change.

Le recepteur doit être équipé d'un écran à cristaux liquides à menus et programmable par l'utilisateur affichtant le groupe, le canal, la fréquence, le nom, le niveau du squelch et l'état verrouillé/déverrouillé. Le système doit utiliser la technologie de circuit MARCAD® pour assurer une(Meilleure réception, réduire les pertes de niveau du signal et atteindre le meilleur rapport signal/bruit. Un squelch à contrôle de bruit et à pilote tonal doit être intégrés au système pour fournir une qualité sonore optimale et réduire les bruits indésirables. Le recepteur doit composer des vumêtres HF doubles (un pour chaque antenné), un vumêtre de niveau audio et un connecteur d'interface réseau pour surveiller et contrôler l'ordinateur. Le recepteur doit être équipé d'une commande de volume et d'une commande de squelch régiable.

Le système doit être le système UHF-R sans fil de Shure.

HOMOLOGATION

UR1, UR2, UR4S+, UR4D+

Cet apparéil numérique de classe B est conforme à la norme ICES-003 (Canada).

Cet appeareil numérique de classe B est conforme à la norme NMB-003 du Canada.

Conformé aux exigences des normes CEM EN 300 422 parties 1 et 2 et EN 301 489 parties 1 et 9.

Conforme aux exigences essentielles de la directive européenne R&TTE 99/5/CE, autorisé à porter le marquage CE.

UR1, UR2

Homologué selon la partie 74 des réglementations FCC (organisme fédéral réglementant les communications aux U.S.A.). (FCC ID: DD4UR1, DD4UR2). Homologué par IC au Canada selon RSS-123 et RSS-102. (IC: 616A-UR1, 616A-UR2).

Indicateur d'émission: 120KF3E

UR4S+, UR4D+

Approuve selon la déclaration de conformité de la partie 15 des réglementations FCC. Homologué par IC au Canada selon RSS-123. (IC: 616A-UR4P).

Conformes aux exigences CEM australiennes et autorisés à porter la marque C-Tick.

Ont obtenu les homologations de sécurité des pays suivants:

Marque cULus pour les Etats-Unis et le Canada: Conformes aux normes CSA/CAN E60065. Certifiés UL selon UL6500. Certifiés UL GS selon EN60065.

L'utilisation de ce dispositif est assujettie aux deux conditions suivantes : (1) ce dispositif ne doit pas causeur d'interfenciences et (2) ce dispositif doit accepter toutes les interfenciences, y compris celles qui pouraient provoquer un fonctionnement non souhaitable de l'appareil.

La déclaration de conformité CE peut être obtenue auprès de Shure Incorporated ou de ses représentants européens. Pour les coordonnées, visiter www.shure.com

La déclaration de conformité CE peut être obtenu auprès de : www.shure.com/europe/compliance

Representant agreé européen :

Shure Europe GmbH

Siège Europe, Moyen-Orient et Afrique

D-74078 Heilbronn, Allemagne

Telephone: [phone]

Télécopie:[phone]

Courriel : [e-mail]

RENSEIGNEMENTS SUR L'OCTROI DE LICENCE

Autorisation d'utilisation : Une licence officielle d'utilisation de ce matériel peut être requise dans certains pays. Consulter les autorités compétentes pour les exigences possibles. Tout changement ou modification n'ayant pas fait l'objet d'une autorisation expresse de Shure Incorporated peut entraîner la nullité du droit d'utilisation de l'équipement. La licence d'utilisation de l'équipement de microphone sans fil Shure demeure de la responsabilité de l'utilisateur, et dépend de la classification de l'utilisateur et de l'application prévue par lui ainsi que de la fréquence sélectionnée. Shure commande vivement de semettre en rapport avec les autorités compétentes des télécommunications pour l'obtention des autorisations nécessaires, et ce avant de désir et de commander des fréquences.

INFORMATIONÀL'UTILISATEUR

Cet équipement a ete teste et declaré conforme aux limites pour les appeareils numériques de classe B, selon la section 15 des reglements de la FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement produit, utilise et peut émettre de l'énergie radio électrique et, s'il n'est pas installé et utilisé conformément aux présentes instructions, peut cause des interférences nuisibles aux communications radio. Il n'existe toute fois aucune garantie que de telles interférences ne seroduiront pas dans une installation particulière. Si cet équipement produit des interférences nuisibles à la réception d'émissions de radio ou de télévision, ce qui peut être établi en mettant l'appareil sous, puis hors tension, il est recommandé à l'utilisateur d'essayer de corriger le problème enPNANT I'une ou plusieurs des mesures suivantes :

• Déplacer l'antenne réceptrice.
• Augmenter l'espacement entre l'équipement et le récepteur.
• Brancher l'appareil sur un circuit différent de celui du récepteur.
• Consultant le revendeur.

Remarque : Les essais de conformite CEM sont basés sur l'utilisation de types de cables fournis et recommends. L'utilisation d'autres types de cable peut degrader la performance CEM.

Tout changement ou modification n'avant pas fait l'objet d'une autorisation expresse du fabricant peut entraîner la nullité du droit d'utilisation de l'équipement.

Channel	TV 22 & 27	TV 23 & 28	TV 24 & 29	TV 25 & 30	TV 26 & 31	All Bands	All Bands	Full Spectrum	Full Spectrum	Full Spectrum
	Group 1	Group 2	Group 3	Group 4	Group 5	Group 6	Group 7	Group 8	Group 9	Group 10
1	518.350	524.350	530.350	536.350	542.350	519.000	519.250	518.100	518.900	518.050
2	518.850	524.850	530.850	536.850	542.850	519.425	521.625	518.825	519.625	518.550
3	519.575	525.575	531.575	537.575	543.575	522.100	525.800	519.350	520.150	519.500
4	520.500	526.500	532.500	538.500	544.500	524.525	526.375	520.375	521.175	519.900
5	521.625	527.625	533.625	539.625	545.625	525.525	528.075	521.725	522.525	520.750
6	522.450	528.450	534.450	540.450	546.450	526.075	533.950	522.350	523.150	523.750
7	523.075	529.075	535.075	541.075	547.075	527.325	535.500	525.150	525.950	530.500
8	523.475	529.475	535.475	541.475	547.475	528.100	538.350	530.250	531.050	532.600
9	548.125	554.125	560.125	566.125	572.125	537.475	542.400	530.675	531.475	534.150
10	548.650	554.650	560.650	566.650	572.650	540.450	543.475	532.750	533.550	538.925
11	549.675	555.675	561.675	567.675	573.675	541.600	547.350	534.625	535.425	541.750
12	551.025	557.025	563.025	569.025	575.025	544.925	553.625	543.475	544.275	545.500
13	551.750	557.750	563.750	569.750	575.750	551.625	561.075	544.700	545.500	546.425
14	552.150	558.150	564.150	570.150	576.150	553.300	565.700	547.325	548.125	547.875
15	552.975	558.975	564.975	570.975	576.975	555.300	569.050	548.775	549.575	550.500
16	553.600	559.600	565.600	571.600	577.600	557.075	570.775	549.700	550.500	551.725
17						561.100	571.550	553.450	554.250	560.575
18						566.000	572.800	556.275	557.075	562.450
19						567.550	573.425	561.050	561.850	564.525
20						574.475	573.825	562.600	563.400	564.950
21						518.350	519.875	564.700	565.500	570.050
22						544.325	520.275	571.450	572.250	572.850
23						548.550	522.425	574.450	575.250	573.475
24						554.050	546.925	575.300	576.100	574.825
25						559.900	555.750	575.700	576.500	575.850
26						520.125	521.050	576.650	577.450	576.375
27						535.025	536.475	577.150	577.950	577.100
28						550.450	537.250	523.850	524.650	522.450
29						573.625	539.250	548.300	549.100	546.900
30						575.850	544.000	572.750	573.550	571.350
31						522.650	548.950	529.350	530.150	524.425
32						531.375	552.050	533.950	534.750	528.625
33						538.475	561.975	537.925	538.725	529.675
34						539.100	566.200	561.950	562.750	533.250
35						554.450	567.125	565.525	566.325	557.275
36						564.775	575.050	566.575	567.375	561.250
37								570.775	571.575	565.850
38								535.750	536.550	525.775
39								551.700	552.500	543.500
40								569.425	570.225	559.450
Channel	TV 32 & 37	TV 33 & 38	TV 34 & 39	TV 35 & 40	TV 36 & 41	All Bands	All Bands	Full Spectrum	Full Spectrum	Full Spectrum
	Group 1	Group 2	Group 3	Group 4	Group 5	Group 6	Group 7	Group 8	Group 9	Group 10
1	578.350	584.350	590.350	596.350	602.350	578.625	581.650	578.375	578.125	578.100
2	578.850	584.850	590.850	596.850	602.850	579.125	586.625	579.400	578.550	579.125
3	579.575	585.575	591.575	597.575	603.575	584.825	588.025	581.750	579.200	581.475
4	580.500	586.500	592.500	598.500	604.500	586.475	592.275	582.625	580.600	582.350
5	581.625	587.625	593.625	599.625	605.625	587.750	595.225	584.675	581.150	584.400
6	582.450	588.450	594.450	600.450	606.450	588.500	597.675	587.350	584.500	587.075
7	583.075	589.075	595.075	601.075	607.075	592.950	601.750	588.825	585.375	588.550
8	583.475	589.475	595.475	601.475	607.475	598.975	602.175	589.225	588.950	588.950
9		614.125	620.125	626.125	632.125	599.875	604.300	594.200	591.175	593.925
10		614.650	620.650	626.650	632.650	615.900	607.675	594.725	593.925	594.450
11		615.675	621.675	627.675	633.675	617.600	614.425	596.975	595.225	596.700
12		617.025	623.025	629.025	635.025	618.400	620.650	603.475	604.150	603.200
13		617.750	623.750	629.750	635.750	621.350	622.025	606.050	604.875	605.775
14		618.150	624.150	630.150	636.150	621.750	623.800	607.725	606.275	607.450
15		618.975	624.975	630.975	636.975	627.925	625.000	616.200	618.025	615.925
16		619.600	625.600	631.600	637.600	629.975	630.175	619.250	620.825	618.975
17						631.025	632.250	620.600	621.975	620.325
18						633.175	633.750	622.525	625.325	622.250
19						635.050	636.275	628.650	627.250	628.375
20						636.650	637.075	630.200	630.500	629.925
21						585.400	587.450	631.175	632.325	630.900
22						587.300	598.975	632.375	633.100	632.100
23						602.025	627.775	632.875	635.275	632.600
24						616.425	632.825	635.825	636.175	635.550
25						619.975	637.575	636.900	636.700	636.625
26						591.225	583.175	637.625	637.700	637.350
27						603.075	588.950	581.200	582.425	580.925
28						605.650	590.825	586.450	587.650	586.175
29						628.625	596.900	592.725	588.050	592.450
30						631.700	599.425	597.900	598.350	597.625
31						580.225	600.700	598.600	599.575	598.325
32						592.500	614.975	604.000	600.600	603.725
33						601.575	616.700	605.350	603.700	605.075
34						606.075	619.525	614.450	607.075	614.175
35						607.575	623.050	615.600	614.925	615.325
36						633.650	635.775	617.150	615.600	616.875
37								620.175	617.025	619.900
38								621.725	619.900	621.450
39								623.850	622.500	623.575
40								634.225	631.150	633.950
Channel	TV 42 & 47	TV 43 & 48	TV 44 & 49	TV 45 & 50	TV 46 & 51	All Bands	All Bands	Full Spectrum	Full Spectrum	Full Spectrum
	Group 1	Group 2	Group 3	Group 4	Group 5	Group 6	Group 7	Group 8	Group 9	Group 10
1	638.350	644.350	650.350	656.350	662.350	643.775	649.800	638.100	638.900	638.050
2	638.850	644.850	650.850	656.850	662.850	644.375	650.800	638.825	639.625	638.550
3	639.575	645.575	651.575	657.575	663.575	651.900	653.000	639.350	640.150	639.500
4	640.500	646.500	652.500	658.500	664.500	654.150	659.550	640.375	641.175	639.900
5	641.625	647.625	653.625	659.625	665.625	660.375	660.775	641.725	642.525	640.750
6	642.450	648.450	654.450	660.450	666.450	661.125	661.350	642.350	643.150	643.750
7	643.075	649.075	655.075	661.075	667.075	662.875	665.425	645.150	645.950	650.500
8	643.475	649.475	655.475	661.475	667.475	664.300	668.050	650.250	651.050	652.600
9	668.125	674.125	680.125	686.125	692.125	667.125	675.575	650.675	651.475	654.150
10	668.650	674.650	680.650	686.650	692.650	669.500	679.750	652.750	653.550	658.925
11	669.675	675.675	681.675	687.675	693.675	679.000	683.450	654.625	655.425	661.750
12	671.025	677.025	683.025	689.025	695.025	683.525	684.875	663.475	664.275	665.500
13	671.750	677.750	683.750	689.750	695.750	688.825	686.800	664.700	665.500	666.425
14	672.150	678.150	684.150	690.150	696.150	689.750	691.750	667.325	668.125	667.875
15	672.975	678.975	684.975	690.975	696.975	690.425	692.300	668.775	669.575	670.500
16	673.600	679.600	685.600	691.600	697.600	691.500	693.050	669.700	670.500	671.725
17						693.525	693.500	673.450	674.250	680.575
18						694.725	695.550	676.275	677.075	682.450
19						697.075	696.200	681.050	681.850	684.525
20						697.575	697.100	682.600	683.400	684.950
21						649.125	645.875	684.700	685.500	690.050
22						658.825	658.800	691.450	692.250	692.850
23						662.200	663.675	694.450	695.250	693.475
24						677.025	664.800	695.300	696.100	694.825
25						682.675	678.400	695.700	696.500	695.850
26						650.050	646.825	696.650	697.450	696.375
27						651.450	648.050	697.150	697.950	697.100
28						671.075	651.275	643.850	644.650	642.450
29						677.600	657.075	668.300	669.100	666.900
30						695.200	662.350	692.750	693.550	691.350
31						647.450	674.950	649.350	650.150	644.425
32						648.400	679.350	653.950	654.750	648.625
33						666.000	680.750	657.925	658.725	649.675
34						675.900	682.500	681.950	682.750	653.250
35						679.525	685.450	685.525	686.325	677.275
36						696.250	689.700	686.575	687.375	681.250
37								690.775	691.575	685.850
38								655.750	656.550	645.775
39								671.700	672.500	663.500
40								689.425	690.225	679.450
Channel	Full Range max. # of comp. frequencies (option 1)	Full Range max. # of comp. frequencies (option 2)	France preferred:User Group A (option 1)	France preferred:User Group A (option 2)	France preferred:User Group B (option 1)	France preferred:User Group B (option 2)	France preferred:User Group C (option 1)	France preferred:User Group C (option 2)	All Bands	All Bands
	Group 1	Group 2	Group 3	Group 4	Group 5	Group 6	Group 7	Group 8	Group 9	Group 10
1	518.100	518.900	518.750	518.750	518.100	518.500	520.225	518.300	518.500	518.575
2	518.825	519.625	519.500	519.500	521.500	520.025	522.025	519.000	522.250	520.300
3	519.350	520.150	521.250	520.500	522.975	522.225	522.775	522.025	523.675	521.750
4	520.375	521.175	523.250	521.750	525.700	522.975	525.900	524.000	524.500	522.300
5	521.725	522.525	524.250	523.250	532.500	524.900	526.300	530.025	526.350	526.350
6	522.350	523.150	527.500	526.750	532.900	530.225	533.500	532.700	528.000	527.525
7	525.150	525.950	535.250	527.250	534.500	536.775	535.000	533.500	528.500	527.975
8	530.250	531.050	536.500	531.500	538.975	540.900	536.225	533.900	531.900	531.800
9	530.675	531.475	543.750	537.250	544.775	545.500	541.500	542.300	535.075	535.400
10	532.750	533.550	547.750	547.500	546.975	549.300	550.300	546.775	542.700	536.275
11	534.625	535.425	548.250	550.750	550.100	550.500	557.100	549.900	543.425	540.975
12	543.475	544.275	550.750	554.500	561.500	556.500	560.975	560.225	552.550	547.975
13	544.700	545.500	552.500	562.500	565.300	556.900	562.775	560.975	553.725	551.225
14	547.325	548.125	561.750	563.500	565.700	568.025	568.225	568.225	565.425	551.950
15	548.775	549.575	567.500	569.250	568.025	570.975	570.775	570.775	566.025	552.950
16	549.700	550.500	571.250	571.750	572.500	572.900	572.000	572.700	568.125	557.250
17	553.450	554.250	574.750	572.250	574.100	573.700	572.700	573.100	571.675	558.400
18	556.275	557.075	575.750	575.750	576.025	576.025	574.300	574.300	572.150	558.800
19	561.050	561.850	577.250	576.500	577.500	577.500	576.975	576.975	573.675	561.800
20	562.600	563.400	577.750	577.750	520.775	518.100	520.975	520.975	576.650	568.375
21	564.700	565.500	520.500	528.500	534.100	525.300	525.100	528.225	536.075	525.650
22	571.450	572.250	521.750	529.250	538.225	528.775	536.975	540.700	556.975	553.600
23	574.450	575.250	530.500	530.500	540.900	533.300	540.000	544.225	560.575	567.575
24	575.300	576.100	531.250	538.500	541.700	533.700	542.300	550.300	519.125	523.575
25	575.700	576.500	534.750	540.250	546.225	546.225	556.000	556.000	521.700	533.050
26	576.650	577.450	537.250	543.750	549.700	549.700	556.700	556.700	539.550	556.700
27	577.150	577.950	540.250	544.500	552.025	552.025	557.900	557.100	554.600	566.125
28	523.850	524.650	546.500	545.750	560.775	554.975	566.300	557.900	558.050	572.000
29	548.300	549.100	551.500	551.500	564.500	565.700	575.000	562.775	539.025	518.050
30	572.750	573.550	554.500	552.500	566.500	568.775	576.225	566.300	540.725	536.675
31	529.350	530.150	555.500	556.250	573.700	572.500			545.100	538.375
32	533.950	534.750	560.500	558.750					556.125	571.175
33	537.925	538.725	563.500	559.750					557.400	573.100
34	561.950	562.750	564.250	567.500					570.000	575.250
35	565.525	566.325	569.250	568.500
36	566.575	567.375	570.500	569.750
37	570.775	571.575
38	535.750	536.550
39	551.700	552.500
40	569.425	570.225
1	578.375	578.375	578.500	578.500	578.225	578.225	578.775	580.000	589.375	581.050
2	579.400	579.100	579.250	579.250	578.975	578.975	580.000	580.700	590.525	582.400
3	581.750	580.175	579.750	582.750	580.900	580.900	582.300	581.100	591.175	583.950
4	582.625	583.125	583.250	583.250	582.500	581.300	583.000	581.900	595.300	584.950
5	584.675	583.625	585.750	585.750	585.500	582.500	584.975	584.975	596.350	585.700
6	587.350	584.825	587.500	591.750	593.500	586.975	589.100	591.000	600.375	589.250
7	588.825	585.800	593.250	593.250	594.975	592.025	592.225	594.775	601.875	589.900
8	589.225	587.350	595.500	595.500	597.300	598.500	597.100	597.500	602.825	591.125
9	594.200	593.475	598.750	604.250	604.900	606.100	597.900	605.900	604.925	593.350
10	594.725	595.400	610.500	607.500	605.700	608.775	605.500	606.300	605.700	599.100
11	596.975	596.750	611.250	608.500	606.100	609.500	608.975	608.225	616.900	610.300
12	603.475	599.800	615.500	609.250	610.975	610.975	610.775	610.775	622.650	611.075
13	606.050	608.275	623.250	617.750	624.775	620.900	621.500	621.100	624.875	613.175
14	607.725	609.950	623.750	623.250	626.975	624.775	623.000	624.975	626.100	614.125
15	616.200	612.525	625.750	623.750	628.900	628.900	628.000	626.775	626.750	615.625
16	619.250	619.025	631.750	625.750	630.500	630.500	628.700	631.000	630.300	619.650
17	620.600	621.275	633.250	633.250	636.500	634.225	634.775	634.025	631.050	620.700
18	622.525	621.800	634.500	634.500	636.900	634.975	636.700	634.775	632.050	624.825
20	630.200	627.175	636.250	636.250	580.500	637.700	637.900	637.500	634.950	626.625
21	631.175	628.650	583.750	580.250	584.775	586.225	578.025	584.225	594.000	586.250
22	632.375	631.325	585.250	587.750	596.900	588.500	594.025	596.000	620.625	595.375
23	632.875	633.375	599.500	590.750	598.100	589.300	594.775	598.300	629.750	622.000
24	635.825	634.250	600.500	594.500	598.500	600.025	596.700	605.100	579.850	593.850
25	636.900	636.600	601.750	599.750	600.775	604.500	606.300	608.975	580.950	607.800
26	637.625	637.625	602.500	601.750	610.225	605.700	610.025	620.700	586.800	629.200
27	581.200	581.775	603.750	602.500	616.775	614.100	621.900	621.900	608.200	635.050
28	586.450	592.150	606.750	603.500	621.700	621.700	626.775	622.300	622.150	636.150
29	592.725	594.275	608.500	611.250	626.225	626.225	630.300	624.225	598.250	581.900
30	597.900	595.825	609.250	615.500	630.100	626.975	631.000	630.300	606.250	598.100
31	598.600	598.850	612.250	619.250	634.225	630.100			611.900	603.050
32	604.000	600.400	619.500	620.250	634.975	636.500			612.950	604.100
33	605.350	601.550	620.250	625.250					617.900	609.750
34	614.450	610.650	625.250	626.500					634.100	617.750
35	615.600	612.000	626.500	631.500
36	617.150	617.400	633.750	632.500
37	620.175	618.100
38	621.725	623.275
39	623.850	629.550
40	634.225	634.800

Channel	Group 1	Group 2	Group 3	Group 4	Group 5	Group 6	Group 7	Group 8	Group 9	Group 10	Group 11
	Full Range max. # of compatible frequencies 606 - 666 MHz (option 1)	Full Range max. # of compatible frequencies 606 - 666 MHz (option 2)	Full Range max. # of compatible frequencies 606 - 666 MHz (option 3)	Full Range excl. TV ch. 38, max. # of compatible frequencies, 614-666 MHz (option 1)	Full Range excl. TV ch. 38, max. # of compatible frequencies, 614-666 MHz (option 2)	U.K. preferred: TV ch. 38 606-614 MHz with 125 kHz guard band (option 1)	U.K. preferred: TV ch. 38 606-614 MHz with 125 kHz guard band (option 2)	U.K. preferred: TV ch. 38 606-614 MHz with 125 kHz guard band (option 3)	U.K. preferred: TV ch. 38 606-614 MHz with 500 kHz guard band (option 1)	U.K. preferred: TV ch. 38 606-614 MHz with 500 kHz guard band (option 2)	U.K. preferred: TV ch. 38 606-614 MHz with 500 kHz guard band (option 3)
1	606.825	606.375	606.675	615.600	614.475	606.175	607.000	606.275	606.825	607.000	606.625
2	607.375	606.750	607.225	616.125	614.925	608.050	607.350	606.875	607.250	607.625	607.675
3	608.300	607.550	609.500	617.325	615.550	609.125	608.400	607.800	607.975	608.975	608.525
4	610.125	609.500	609.950	617.725	617.475	609.525	608.850	608.200	608.900	609.500	610.175
5	612.525	610.475	611.100	620.050	619.675	611.775	610.875	610.925	610.350	610.750	610.625
6	613.900	611.825	612.875	620.775	622.075	612.600	611.625	611.725	611.175	612.250	611.575
7	616.200	614.850	614.250	622.075	622.425	613.100	612.175	613.350	612.525	612.975	612.175
8	620.125	616.675	619.600	625.725	631.700	613.825	613.825	613.850	613.150	613.400	613.375
9	622.975	620.525	620.550	631.225	632.425	606.775	613.175	610.475	611.550	611.775	607.275
10	623.625	621.175	623.175	633.050	633.750	607.550	606.475	612.050	608.350	606.550	611.275
11	624.700	627.200	628.700	634.550	638.125	611.200
12	639.075	629.400	639.975	646.250	639.075
13	641.600	633.025	641.450	650.825	647.500
14	647.000	645.200	644.475	651.625	651.475
15	647.450	648.700	645.725	652.150	653.675
16	650.800	649.200	652.300	654.850	654.525
17	652.200	650.050	653.025	655.750	656.475
18	656.775	651.700	655.475	657.750	662.000
19	658.575	655.475	659.125	661.225	662.525
20	660.950	658.700	659.500	662.875	663.675
21	661.725	660.725	661.375	664.975	664.350
22	662.075	663.125	662.400	665.675	665.750
23	663.000	664.600	662.975	614.200	621.300
24	663.675	665.300	664.125	628.225	625.475
25	610.950	608.025	607.575	633.500	635.625
26	621.650	619.650	616.825	654.475	660.525
27	622.000	637.075	618.350	659.175	661.000
28	634.275	643.900	627.375	661.825	663.275
29	648.325	651.150	643.400	622.600	615.875
30	664.650	662.525	650.175	631.875	620.775
31	665.825	663.450	664.975	632.225	626.400
32	608.600	616.300	608.175	637.050	632.900
33	611.425	617.525	616.425	637.475	634.775
34	620.725	624.025	621.100	638.250	639.850
35	626.175	627.825	624.500	638.550	648.250
36	626.775	630.000	631.800	649.050	648.825
37	628.050	630.800	633.175	652.950	652.225
38	628.475	633.400	635.750	662.225	653.200
39	629.100	634.125	637.425	664.100	657.200
40	637.650	635.750	639.325
41	640.250	646.075	646.325
42	642.100	649.500	650.775
43	644.650	655.775	656.425
44	645.300	657.775	663.825
45	657.850	664.125	665.475

Channel	Group 12	Group 13	Group 14	Group 15	Group 16	Group 17	Group 18	Group 19	Group 20
	France preferred:User Group A614 - 666 MHz (option 1)	France preferred:User Group A614 - 666 MHz (option 2)	France preferred:User Group A614 - 666 MHz (option 3)	France preferred:User Group B614 - 666 MHz (option 1)	France preferred:User Group B614 - 666 MHz (option 2)	France preferred:User Group B614 - 666 MHz (option 3)	France preferred:User Group C614 - 666 MHz (option 1)	France preferred:User Group C614 - 666 MHz (option 2)	France preferred:User Group C614 - 666 MHz (option 3)
1	614.750	615.750	615.500	614.100	616.775	614.500	616.975	614.300	614.300
2	615.750	618.500	617.750	614.500	618.975	618.225	618.775	616.975	615.000
3	618.500	619.250	619.500	616.025	620.900	620.500	620.000	618.775	616.225
4	619.250	623.250	620.250	618.975	622.100	621.300	624.975	622.300	620.700
5	623.250	626.500	625.250	621.300	626.975	628.900	629.500	628.700	626.775
6	625.250	627.500	626.500	632.775	629.300	630.100	636.700	636.000	636.000
7	635.500	643.750	631.750	636.900	638.100	633.500	637.100	637.500	637.500
8	644.250	646.750	634.500	644.500	645.700	640.025	645.500	644.700	648.975
9	647.500	650.500	635.500	650.225	649.500	644.900	648.225	645.100	650.775
10	649.250	652.250	647.250	652.900	652.500	658.225	652.000	650.775	653.100
11	650.500	659.250	649.250	658.975	658.975	662.100	658.775	660.000	653.900
12	655.750	663.750	657.750	662.100	662.500	662.500	661.100	663.000	661.100
13	663.500	665.250	659.250	665.500	664.025	664.025	661.900	664.225	664.975
14	665.750	665.750	663.750	618.225	614.100	618.975	663.000	664.975	616.975
15	616.500	614.750	614.750	624.775	616.025	622.500	614.300	618.025	628.000
16	620.250	616.500	616.500	626.225	622.500	625.500	624.225	624.975	628.700
17	624.500	619.750	624.500	628.900	626.225	629.300	630.300	628.000	629.900
18	626.500	624.500	627.250	629.700	629.700	634.975	647.000	632.225	630.300
19	627.500	625.250	628.250	632.025	632.025	642.975	650.775	634.025	632.225
20	639.750	635.500	643.500	637.300	648.775	645.300	652.700	638.300	637.100
21	641.250	636.250	646.750	642.975	652.900	650.225	656.225	640.225	656.225
22	641.750	643.250	648.500	653.700	654.500	652.900	658.025	648.975	661.500
23	643.250	647.500	650.500	654.100	660.500	653.300	662.300	658.775	662.300
24	649.750	648.500	655.750	656.775	661.300	656.025			664.225
25	651.500	655.500	657.250	658.225	664.775	658.975
26	654.750	656.500	660.250	660.900
27	656.500	658.500	664.500	661.700
28	658.500	659.750	665.750	664.025
29	662.750
30	664.500

Channel	Group 21	Group 22	Group 23	Group 24	Group 25	Group 26
	European TV channel 39 optimized 614 - 622 MHz	European TV channel 40 optimized 622 - 630 MHz	European TV channel 41 optimized 630 - 638 MHz	European TV channel 42 optimized 638 - 646 MHz	European TV channel 43 optimized 646 - 654 MHz	European TV channel 44 optimized 654 - 660 MHz
1	614.125	622.125	630.125	638.125	646.125	654.125
2	614.725	622.725	630.725	638.725	646.725	654.725
3	615.900	623.900	631.900	639.900	647.900	655.900
4	617.400	625.400	633.400	641.400	649.400	657.400
5	618.400	626.400	634.400	642.400	650.400	658.400
6	619.775	627.775	635.775	643.775	651.775	659.775
7	620.500	628.500	636.500	644.500	652.500	660.500
8	621.400	629.400	637.400	645.400	653.400	661.400
9	621.775	629.775	637.775	645.775	653.775	661.775
10	615.575	623.575	631.575	639.575	647.575	655.575

Channel	Full Range max. # of comp. frequencies (option 1)	Full Range max. # of comp. frequencies (option 2)	France preferred: User Group A (option 1)	France preferred: User Group A (option 2)	France preferred: User Group B (option 1)	France preferred: User Group B (option 2)	France preferred: User Group C (option 1)	France preferred: User Group C (option 2)	All Bands	All Bands
	Group 1	Group 2	Group 3	Group 4	Group 5	Group 6	Group 7	Group 8	Group 9	Group 10
1	638.100	638.900	639.500	639.500	640.775	638.500	640.225	639.000	647.625	639.350
2	638.825	639.625	640.500	640.500	642.225	640.775	640.975	640.225	654.200	642.325
3	639.350	640.150	641.250	641.750	645.300	645.300	642.025	640.975	657.200	643.850
4	640.375	641.175	641.750	643.250	646.100	650.225	644.700	642.025	657.600	644.325
5	641.725	642.525	643.250	643.750	648.025	650.975	646.300	644.700	658.750	647.875
6	642.350	643.150	646.750	647.250	650.975	652.900	653.100	652.700	663.050	649.975
7	645.150	645.950	651.500	655.500	660.500	654.100	653.500	653.100	664.050	650.575
8	650.250	651.050	655.500	657.250	660.900	654.500	656.975	660.000	664.775	662.275
9	650.675	651.475	667.250	665.750	662.100	658.225	661.100	662.300	668.025	663.450
10	652.750	653.550	672.500	671.750	668.500	670.500	666.025	668.700	675.025	672.575
11	654.625	655.425	673.750	672.500	672.775	678.100	666.775	669.500	679.725	673.300
12	663.475	664.275	679.250	675.250	680.025	680.775	680.225	680.975	680.600	680.925
13	664.700	665.500	679.750	676.250	681.500	682.975	682.025	685.900	684.200	684.100
14	667.325	668.125	681.250	682.500	690.975	684.900	685.500	687.000	688.025	687.500
15	668.775	669.575	683.750	684.250	692.900	686.500	688.225	692.700	688.475	688.000
16	669.700	670.500	687.500	687.500	694.100	692.900	692.000	693.900	689.650	689.650
17	673.450	674.250	692.250	691.750	694.500	693.700	692.700	694.300	693.700	691.500
18	676.275	677.075	695.500	695.750	696.775	696.025	693.100	696.225	694.250	692.325
19	681.050	681.850	696.500	697.250	697.500	697.500	693.900	696.975	695.700	693.750
20	682.600	683.400	697.250	697.750	638.100	638.100	696.975	650.775	697.425	697.500
21	684.700	685.500	638.750	641.250	648.775	644.900	652.000	656.225	648.425	655.425
22	691.450	692.250	647.250	647.750	650.225	648.775	658.025	663.000	662.400	659.025
23	694.450	695.250	649.250	648.500	661.700	657.500	658.775	664.975	690.350	679.925
24	695.300	696.100	649.750	657.750	666.225	666.975	668.000	672.225	644.000	657.950
25	695.700	696.500	650.500	658.500	666.975	669.300	680.975	682.775	649.875	661.400
26	696.650	697.450	660.250	662.750	669.300	670.100	684.700	685.100	659.300	676.450
27	697.150	697.950	662.750	663.500	669.700	672.775	685.900	686.300	682.950	694.300
28	643.850	644.650	664.500	665.250	682.225	684.500			692.425	696.875
29	668.300	669.100	666.500	667.500	685.700	692.500			640.750	646.000
30	692.750	693.550	671.500	671.250	686.100	694.100			642.900	658.600
31	649.350	650.150	674.500	674.500					644.825	659.875
32	653.950	654.750	684.250	688.500					677.625	670.900
33	657.925	658.725	689.750	689.250					679.325	675.275
34	681.950	682.750	691.750	691.250					697.950	676.975
35	685.525	686.325	697.750	695.250
36	686.575	687.375
37	690.775	691.575
38	655.750	656.550
39	671.700	672.500
40	689.425	690.225
Channel	Group 1	Group 2	Group 3	Group 4	Group 5	Group 6	Group 7	Group 8	Group 9	Group 10
	Full Range max. # of compatible frequencies 694 - 758 MHz (option 1)	Full Range max. # of compatible frequencies 694 - 758 MHz (option 2)	Full Range max. # of compatible frequencies 694 - 758 MHz (option 3)	Full Range max. # of compatible frequencies 694 - 758 MHz (option 4)	France preferred:User Group A 694 - 758 MHz (option 1)	France preferred:User Group A 694 - 758 MHz (option 2)	France preferred:User Group A 694 - 758 MHz (option 3)	France preferred:User Group B 694 - 758 MHz (option 1)	France preferred:User Group B 694 - 758 MHz (option 2)	France preferred:User Group B 694 - 758 MHz (option 3)
1	694.400	694.950	698.025	694.350	694.750	697.250	695.500	696.025	697.500	696.025
2	695.175	696.000	699.375	695.075	699.250	698.500	702.750	696.775	701.700	698.225
3	696.400	698.625	701.125	695.550	704.500	699.500	704.500	698.225	702.500	700.900
4	696.925	700.825	702.225	696.575	707.250	708.250	707.750	705.500	706.975	705.500
5	699.025	702.775	703.075	700.275	715.500	713.250	716.250	720.025	722.975	708.500
6	700.550	703.575	705.450	701.675	716.250	719.500	721.750	722.975	724.500	708.900
7	703.425	707.375	707.575	703.800	722.500	727.500	722.500	725.300	734.500	714.225
8	704.500	708.825	714.625	707.025	728.500	735.250	723.750	732.900	738.225	718.100
9	708.225	710.900	718.650	708.700	735.750	737.750	739.500	738.975	740.900	729.500
10	711.375	717.350	720.500	709.600	737.250	739.250	743.750	740.900	746.975	734.500
11	715.625	719.200	721.175	711.625	747.750	739.750	746.500	742.100	748.900	736.025
12	717.050	720.400	722.150	715.050	750.750	744.500	747.500	745.500	749.300	740.500
13	727.050	720.750	729.925	729.275	751.250	745.250	753.250	750.500	752.775	754.975
14	730.500	722.050	735.550	733.100	753.250	748.250	755.750	757.300	698.225	757.300
15	731.125	734.725	735.925	734.425	754.500	751.750	756.250	701.300	700.500	697.500
16	740.875	739.825	740.700	734.900	755.500	694.750	694.750	702.500	701.300	709.700
17	741.750	740.875	744.850	741.675	695.500	695.500	696.500	704.775	704.025	716.500
18	746.675	745.375	747.850	744.600	696.500	696.500	699.500	710.500	708.900	728.775
19	748.725	748.525	751.700	746.075	698.500	697.750	711.500	712.025	709.300	734.100
20	749.150	751.875	752.425	747.025	700.250	700.250	713.750	716.500	710.100	738.975
21	750.375	752.650	753.375	748.225	702.750	706.500	714.500	716.900	712.025	741.300
22	753.550	753.900	753.950	750.950	703.500	707.750	715.500	718.100	730.225	741.700
23	755.400	754.250	754.800	751.575	711.250	711.250	720.500	726.100	733.300	744.025
24	755.925	755.650	755.275	753.475	719.500	713.750	727.750	730.225	733.700	749.700
25	756.900	757.850	757.425	755.100	720.500	715.500	732.250	733.300	740.500	754.225
26	699.625	695.325	694.275	697.000	721.750	722.500	740.250	736.025	742.500	756.900
27	714.775	699.975	695.300	697.825	730.500	728.500	743.250	746.975	750.100
28	717.775	726.375	695.975	713.975	731.500	730.500	745.250	753.500	754.225
29	721.050	735.600	706.025	722.450	739.500	732.250	745.750	754.225	754.975
30	728.550	740.225	709.375	730.425	740.250	734.750	751.500	756.900
31	743.650	743.475	730.825	737.900	742.750	742.750	752.500
32	747.450	746.550	755.950	756.525	747.250	747.500	753.750
33	698.175	697.800	697.100	699.250	756.250	752.500
34	702.675	705.175	704.700	699.850
35	705.300	706.525	715.375	707.975
36	707.525	709.775	716.300	716.500
37	713.275	713.375	723.450	717.300
38	718.825	713.725	726.775	717.750
39	720.300	718.425	727.425	720.200
40	725.275	722.575	729.400	721.825
41	727.525	725.250	733.275	727.950
42	732.175	728.925	733.950	728.950
43	734.550	734.075	736.900	732.225
44	735.475	736.000	741.500	733.675
45	736.625	737.625	742.650	749.200
46	740.225	742.450	743.500	753.125
47	754.325	743.825	746.775	754.475
48	756.275	756.375	750.275	757.550

	Group 11	Group 12	Group 13	Group 14	Group 15	Group 16	Group 17	Group 18	Group 19
Channel	France preferred:User Group C 694 - 758 MHz (option 1)	France preferred:User Group C 694 - 758 MHz (option 2)	France preferred:User Group C 694 - 758 MHz (option 3)	European TV channel 49 optimized 694 - 702 MHz	European TV channel 50 optimized 702 - 710 MHz	European TV channel 51 optimized 710 - 718 MHz	European TV channel 52 optimized 718 - 726 MHz	European TV channel 53 optimized 726 - 734 MHz	European TV channel 54 optimized 734 - 742 MHz
1	694.300	698.025	694.300	694.350	702.350	710.350	718.350	726.350	734.350
2	695.000	700.700	701.900	694.700	702.700	710.700	718.700	726.700	734.700
3	712.975	703.000	706.025	695.375	703.375	711.375	719.375	727.375	735.375
4	714.775	704.975	708.000	696.700	704.700	712.700	720.700	728.700	736.700
5	719.000	709.500	711.000	697.175	705.175	713.175	721.175	729.175	737.175
6	722.775	710.300	712.225	698.400	706.400	714.400	722.400	730.400	738.400
7	724.700	728.225	727.000	699.825	707.825	715.825	723.825	731.825	739.825
8	725.900	732.000	732.700	700.600	708.600	716.600	724.600	732.600	740.600
9	736.225	733.100	733.500	701.725	709.725	717.725	725.725	733.725	741.725
10	741.100	740.700	738.025	701.050	709.050	717.050	725.050	733.050	741.050
11	744.975	742.300	746.775
12	749.500	754.025	749.900
13	750.300	757.100	750.300
14	757.100	757.500	756.700
15	698.025	695.000	696.225
16	704.225	696.225	698.775
17	706.025	698.775	700.000
18	708.000	706.025	700.700
19	708.700	714.775	702.300
20	711.000	722.025	712.975
21	717.500	732.700	714.775
22	733.100	735.000	720.975
23	742.300	736.225	724.700
24	744.225	738.775	735.000
25	746.775	740.000	736.225
25	748.000	752.225	744.975
27	752.975	752.975	751.000
28	756.000	754.775

Channel	Group 20	Group 21	Group 22	Group 23	Group 24
	European TV channel 55 optimized 742 - 750 MHz	European TV channel 56 optimized 750 - 758 MHz	Combined UHF-R M5E, -Q5 and -R9: max. # of compatible frequencies (option 1)	Combined UHF-R M5E, -Q5 and -R9: max. # of compatible frequencies (option 2)	Belgium preferred: "VRT" TV ch. 51+ 54 710 - 718 MHz + 734 - 742 MHz
1	742.350	750.350	694.400	694.675	710.825
2	742.700	750.700	695.450	695.775	711.525
3	743.375	751.375	695.875	696.300	712.675
4	744.700	752.700	697.150	697.225	715.650
5	745.175	753.175	697.550	698.975	716.125
6	746.400	754.400	698.600	699.350	717.025
7	747.825	755.825	699.425	700.900	717.400
8	748.600	756.600	701.500	701.225	735.175
9	749.725	757.725	702.025	701.950	737.175
10	749.050	757.050	702.350	703.700	737.775
11			703.775	704.225	738.825
12			704.800	706.875	740.950
13			706.300	708.700	741.650
14			711.500	710.900	713.100
15			713.450	713.475	734.850
16			714.700	713.950	735.700
17			716.425	715.200	711.850
18			718.700	715.750	716.425
19			719.000	716.750	738.150
20			719.750	717.275	740.075
21			720.050	721.475
22			722.275	722.225
23			724.275	723.900
24			725.125	727.450
25			726.875	730.700
26			727.250	731.375
27			728.300	731.800
28			729.050	734.650
29			732.525	735.525
30			733.275	736.600
31			737.150	737.225
32			738.750

Channel	Full Range max.# of comp. frequencies (option 1)	Full Range max.# of comp. frequencies (option 2)	Full Range max.# of comp. frequencies (option 3)	Full Range max.# of comp. frequencies (option 4)	France preferred:User Group A (option 1)	France preferred:User Group A (option 2)	France preferred:User Group A (option 3)	France preferred:User Group B (option 1)	France preferred:User Group B (option 2)	France preferred:User Group B (option 3)
	Group 1	Group 2	Group 3	Group 4	Group 5	Group 6	Group 7	Group 8	Group 9	Group 10
1	740.300	740.425	740.100	740.625	740.250	740.250	742.750	740.900	740.500	740.900
2	740.825	740.850	740.625	741.050	742.750	743.250	743.500	741.300	740.900	741.300
3	742.400	742.100	742.200	742.300	743.250	743.750	745.250	742.100	742.100	746.975
4	742.800	742.650	742.600	742.850	744.500	745.250	746.500	744.025	744.025	748.900
5	745.000	744.025	744.800	744.225	746.500	746.500	747.500	745.500	744.775	749.700
6	745.975	744.675	745.775	744.875	747.250	753.750	751.750	749.300	746.225	752.025
7	748.850	745.600	748.650	745.800	752.500	755.500	753.250	754.225	756.900	753.500
8	749.950	750.050	749.750	750.250	759.750	763.500	753.750	760.025	761.500	764.500
9	753.350	752.625	753.150	752.825	767.500	769.250	758.750	770.975	764.500	768.775
10	756.100	753.525	755.900	753.725	768.500	771.250	771.750	774.100	770.975	774.100
11	764.875	758.825	764.675	759.025	769.750	772.250	775.500	774.500	772.900	776.025
12	770.150	766.275	769.950	766.475	771.750	774.750	776.500	781.300	773.300	778.975
13	771.800	769.350	771.600	769.550	772.250	775.500	777.750	782.500	776.775	781.700
14	772.575	770.025	772.375	770.225	786.500	785.750	787.500	784.025	778.225	782.500
15	774.325	771.300	774.125	771.500	794.500	791.750	791.500	786.225	778.975	784.775
16	776.625	777.375	776.425	777.575	796.250	795.500	799.750	786.975	796.500	796.500
17	782.700	779.675	782.500	779.875	799.750	800.500	801.750	802.975	797.700	800.775
18	783.975	781.425	783.775	781.625	803.500	801.250	803.250	806.100	806.500	804.500
19	784.650	782.200	784.450	782.400	806.750	803.250	804.250	808.025	808.025	805.700
20	787.725	783.850	787.525	784.050	807.500	807.500	807.500	809.500	810.225	810.225
21	795.175	789.125	794.975	789.325	809.750	808.500	809.250	812.500	810.975	810.975
22	800.475	797.900	800.275	798.100	811.750	809.750	809.750	813.300	813.700	812.900
23	801.325	800.650	801.125	800.850	812.250	811.500	810.500	813.700	753.500	813.300
24	803.950	804.050	803.750	804.250	748.250	745.750	744.500	746.225	754.975	744.775
25	808.400	805.150	808.200	805.350	750.750	750.750	745.750	753.500	757.700	746.225
26	809.325	808.025	809.125	808.225	755.750	752.500	751.250	758.100	766.500	750.100
27	809.975	809.000	809.775	809.200	759.250	753.250	754.500	758.500	781.700	765.300
28	811.350	811.200	811.150	811.400	762.500	754.500	755.500	765.300	788.500	768.025
29	811.900	811.600	811.700	811.800	763.500	758.750	759.500	768.775	789.300	772.500
30	813.150	813.175	812.950	813.375	766.750	760.500	760.500	769.500	792.025	773.700
31	813.575	813.700	813.375	813.900	770.500	767.500	766.750	772.900	792.775	781.300
32	754.400	751.050	754.200	751.250	775.500	770.500	770.500	788.900	797.300	792.025
33	768.000	772.025	767.800	772.225	779.500	776.500	771.250	797.300	798.500	794.975
34	778.000	776.000	777.800	776.200	782.750	777.750	779.500	801.500	800.775	797.300
35	781.975	786.000	781.775	786.200	783.250	779.250	782.750
36	802.950	799.600	802.750	799.800	784.500	782.750	784.500
37	743.550	746.200	743.350	746.400	785.250	784.500	785.250
38	750.400	755.625	750.200	755.825	788.250	785.250	785.750
39	751.425	768.400	751.225	768.600	791.750	786.500	786.500
40	785.600	802.575	785.400	802.775	795.500	788.250	790.750
41	798.375	803.600	798.175	803.800	798.750	796.250	793.250
42	807.800	810.450	807.600	810.650	800.500	801.750	800.500
43	767.400	754.825	767.200	755.025	808.500	810.500	808.500
44	768.950	758.375	768.750	758.575	810.500	812.250	812.250
45	769.700	763.725	769.500	763.925
46	790.275	784.300	790.075	784.500
47	795.625	785.050	795.425	785.250
48	799.175	786.600	798.975	786.800

Channel	France preferred:User Group C (option 1)	France preferred:User Group C (option 2)	France preferred:User Group C (option 3)	Germany preferred:User Group 1 790-814 MHz	Germany preferred:User Group 2 790-814 MHz	Germany preferred:User Group 3A 790-814 MHz	Germany preferred:User Group 3B 790-814 MHz	Germany preferred:User Group 3C 790-814 MHz	Germany preferred:User Group 3D 790-814 MHz	Germany pre-ferred:User Group 4 790-814 MHz (option 1)
	Group11	Group 12	Group 13	Group 14	Group 15	Group 16	Group 17	Group 18	Group 19	Group 20
1	741.100	740.700	741.100	790.100	790.100	790.250	790.300	790.350	790.400	791.475
2	741.900	741.100	741.500	791.050	791.575	792.325	791.250	791.300	790.800	792.525
3	742.300	742.300	742.300	793.575	792.050	792.900	792.950	794.925	798.800	793.200
4	743.000	743.000	744.975	794.675	794.425	793.725	794.875	795.450	803.500	795.625
5	748.700	750.300	746.025	803.200	796.250	795.350	795.400	801.000	804.725	797.125
6	751.000	752.975	748.000	804.425	797.500	799.900	796.150	803.450	805.700	802.525
7	754.025	757.900	752.225	806.100	799.575	800.900	798.700	806.350	806.400	804.850
8	765.500	759.000	757.500	806.500	806.600	807.200	801.775	806.750	808.475	805.250
9	768.225	770.775	759.000	811.200	809.325	810.825	807.950	808.425	809.050	808.550
10	768.975	772.700	773.100	811.950	810.425	812.100	808.375	809.825	809.875	809.950
11	770.025	774.300	773.500	813.400	812.950	812.575	809.775	813.650	810.975	811.550
12	775.000	778.025	776.225	813.900	813.900	794.825	812.625	793.825	792.475	812.850
13	778.775	781.100	776.975	796.425	790.600	808.325	806.700	796.675	793.875	813.775
14	780.700	782.300	780.000	797.400	805.500	811.350	810.875	797.650	794.975	799.400
15	783.000	784.975	781.900	797.900	805.900		811.400	809.000	795.500	810.525
16	797.500	786.775	784.225	800.750	808.800		813.600	810.925	796.725
17	797.900	797.900	788.700
18	799.000	800.225	802.025
19	805.100	804.000	804.700
20	806.300	805.100	805.100
21	808.225	807.000	805.900
22	808.975	808.225	810.025
23	810.775	812.700	812.000
24	813.100	813.500	813.500
25	746.775	744.225	752.975
26	749.100	748.700	754.025
27	752.225	749.100	756.700
28	754.775	752.225	774.300
29	756.700	754.775	782.300
30	764.000	764.000	788.000
31	782.300	768.225	789.100
32	784.225	772.000	789.900
33	784.975	780.700	792.975
34	788.000	791.000	802.775
35	792.225	794.025	806.300
36	813.900	794.775	810.775

Q5 FREQUENCY BAND (740.000 - 814.000 MHz) Continued

Channel	Germany preferred:User Group 4790-814MHz (option 2)	Germany preferred:Fixed Installations 742-790MHz	Optimized:TV oh. 55742-750MHz	Optimized:TV oh. 56750-758MHz	Optimized:TV oh. 57758-766MHz	Optimized:TV oh. 58766-774MHz	Optimized:TV oh. 59774-782MHz	Broad-casterspreferred:TV oh. 60782-790MHz	Optimized:TV oh. 61790-798MHz	Optimized:TV oh. 62798-806MHz	Nether-landspreferred:TV oh. 63806-814MHz	Combined UHF-R Q5 and R9: max. # ofcompatible	Combined UHF-R Q5 and R9: max. # ofcompatible
	Group 21	Group 22	Group 23	Group 24	Group 25	Group 26	Group 27	Group 28	Group 29	Group 30	Group 31	Group 32	Group 33
1	790.925	742.750	742.100	750.100	758.100	766.100	774.100	782.225	790.100	798.100	806.100	742.000	740.175
2	791.400	744.625	742.925	750.925	758.925	766.925	774.925	782.650	790.925	798.925	806.925	743.200	740.900
3	792.625	745.100	743.525	751.525	759.525	767.525	775.525	783.900	791.525	799.525	807.525	743.850	742.300
4	795.025	745.975	744.575	752.575	760.575	768.575	776.575	784.625	792.575	800.575	808.575	744.800	742.850
5	795.650	747.650	745.900	753.900	761.900	769.900	777.900	785.775	793.900	801.900	809.900	748.175	743.975
6	797.050	748.225	747.650	755.650	763.650	771.650	779.650	786.400	795.650	803.650	811.650	748.650	746.550
7	802.000	753.225	748.050	756.050	764.050	772.050	780.050	787.325	796.050	804.050	812.050	749.500	747.550
8	803.575	754.750	749.200	757.200	765.200	773.200	781.200	787.850	797.200	805.200	813.200	751.250	751.525
9	805.750	755.950	749.900	757.900	765.900	773.900	781.900	788.675	797.900	805.900	813.900	752.750	751.925
10	810.300	759.350	746.600	754.600	762.600	770.600	778.600		794.600	802.600	810.600	758.025	765.325
11	811.050	762.275										760.925	766.550
12	812.850	770.100										770.900	767.425
13	813.775	774.375										774.450	773.025
14	799.400	775.775										776.400	773.525
15	808.550	777.500										777.475	776.625
16		779.750										778.875	777.950
17		782.550										783.075	781.950
18		784.475										796.800	783.775
19		785.975										797.975	798.600
20		787.050										804.325	804.250
21		788.350										806.225	808.800
22		788.875										741.200	748.175
23		743.500										773.450	752.600
24		772.075										775.700	770.875
25		755.450										810.100	778.900
26		756.750										745.475	783.375
27		770.825										754.900	766.125
28		772.725										762.625	771.775
29		776.450										768.825	786.450
30		789.875										783.575	802.075
31		760.000										797.575	812.900
32		783.925										755.525	745.950
33												756.650	749.375
34												758.975	763.475
35												781.700	788.125
36												807.675	800.900

Channel	Full Range max. # of compatible frequencies (option 1)	Full Range max. # of compatible frequencies (option 2)	Full Range max. # of compatible frequencies (option 3)	Full Range max. # of compatible frequencies (option 4)	Optimized: TV oh. 61-63 & TV oh. 67-69 & EU harmonized: 790-814 & 838-862 MHz & 863-865 MHz	Optimized: TV oh. 61-63 & TV oh. 69 & EU harmonized: 790-814 & 854-862 MHz & 863-865 MHz	Germany preferred: User Group 4 790-814 MHz & 838-865 MHz (only indoor)	Germany preferred: User Group 4 790-814 MHz & 854-865 MHz (indoor and outdoor)	Germany preferred: User Group 3A 790-814 MHz & 838-865 MHz	Germany preferred: User Group 3B 790-814 MHz & 838-865 MHz	Germany preferred: User Group 3C 790-814 MHz & 838-865 MHz
	Group 1	Group 2	Group 3	Group 4	Group 5	Group 6	Group 7	Group 8	Group 9	Group 10	Group 11
1	790.650	791.300	790.725	790.525	790.175	790.525	792.550	792.625	790.250	791.950	790.350
2	791.900	792.050	791.825	791.125	793.025	791.775	794.000	793.175	792.325	793.775	791.300
3	794.200	793.225	792.500	791.925	793.425	792.400	794.525	794.025	792.900	794.875	794.925
4	795.275	793.875	794.950	794.025	798.225	793.550	797.200	795.625	793.725	798.300	796.675
5	795.975	795.375	795.375	795.850	799.100	796.150	799.400	797.750	794.825	800.950	800.425
6	797.425	798.050	796.900	798.125	799.600	797.100	801.200	801.225	799.200	806.300	805.650
7	797.975	798.475	801.725	801.725	800.675	803.025	802.175	805.100	799.900	806.700	806.350
8	802.175	800.925	802.675	802.750	801.325	804.500	805.750	807.425	804.100	808.375	808.425
9	803.725	805.425	803.975	803.225	805.975	805.000	809.125	810.100	810.825	811.400	809.000
10	804.650	806.700	804.750	809.975	809.900	807.225	811.575	810.525	812.100	812.150	809.825
11	808.600	809.050	809.275	816.025	810.875	810.525	812.825	811.600	812.575	813.600	811.450
12	814.550	812.050	817.225	818.000	813.450	812.100	813.250	813.300	839.200	838.300	839.300
13	817.550	823.825	820.550	818.575	838.175	813.450	840.625	854.950	839.900	840.375	840.425
14	823.625	825.000	823.175	819.375	838.975	854.325	841.425	856.625	840.325	840.950	841.825
15	828.275	826.550	827.825	821.500	840.125	854.975	843.725	857.475	842.825	841.775	843.450
16	829.100	829.700	829.375	822.400	841.875	855.900	845.100	857.950	844.100	843.400	849.000
17	830.625	831.500	829.875	828.575	843.225	857.700	845.800	859.050	846.250	846.700	852.675
18	831.625	832.550	830.625	829.250	847.975	858.850	848.525	859.725	847.200	847.950	853.650
19	833.275	842.775	834.825	830.275	850.975	860.750	849.125	861.175	856.900	855.950	858.925
20	833.875	844.100	842.650	835.075	851.475	863.175	853.800	861.750	857.725	856.950	859.450
21	841.575	846.575	844.050	843.050	853.125	864.000	855.400	791.450	860.100	860.150	860.675
22	846.050	851.125	845.900	851.975	855.625	864.475	857.950	801.950	795.350	860.625	793.825
23	851.950	853.475	853.025	852.800	857.475	792.825	859.650	805.775	807.200	791.250	801.000
24	855.900	857.750	855.000	855.125	861.475	795.750	861.150	863.525	807.900	795.400	806.750
25	856.825	858.525	855.600	856.475	863.775	805.750	795.700	864.200	811.350	797.600	813.650
26	858.425	858.950	856.725	856.975	864.175	806.300	800.625		856.325	808.950	854.350
27	859.050	860.725	859.050	858.025	864.825	807.875	810.100		859.350	854.700	857.825
28	860.550	863.350	859.450	861.575	790.800	810.975	810.550		860.575	859.400	861.650
29	863.400	863.900	863.625	863.625	794.350	811.700	839.475		863.100	863.125	863.250
30	863.825	864.875	864.350	864.325	794.775	857.225	849.925		863.675	863.750
31	864.625	794.775	801.000	792.450	804.225	861.300	854.950		864.475	864.825
32	799.275	799.800	822.000	827.450	805.400		857.200
33	822.150	825.575	827.200	845.000	806.800		863.200
34	830.225	827.075	860.975	845.600	808.600		863.675
35	847.400	845.700	864.875	794.775	811.475
36	807.375	855.450	791.425	795.175	840.800
37	810.825	811.600	803.425	806.125	843.850
38	815.825	813.825	808.825	809.225	844.275
39	816.300	819.850	834.400	811.875	849.325
40	820.250	841.075	840.050	813.275	860.725
41	821.050	845.100	851.950	830.700
42	839.850	847.800	861.800	831.725
43	842.400	813.400	807.475	834.425
44	843.925	816.725	822.425	843.750
45	845.150	818.975	835.800	847.250
46	846.625	840.675	840.500	848.375
47	853.775	856.100	843.525	849.900
Channel	Germany preferred:User Group3D 790-814MHz &838-865 MHz	Germany preferred:User Group2 790-814MHz &838-862 MHz	Germany preferred:User Group1 790-814MHz &838-862 MHz	France pre-ferred:User Group A (option 1)	France pre-ferred:User Group A (option 2)	France pre-ferred:User Group B (option 1)	France pre-ferred:User Group B (option 2)	France pre-ferred:User Group C (option 1)	France pre-ferred:User Group C (option 2)	Optimized:TV oh. 61790-798 MHz	Optimized:TV oh. 62798-806 MHz
	Group 12	Group 13	Group 14	Group 15	Group 16	Group 17	Group 18	Group 19	Group 20	Group 21	Group 22
1	790.400	790.100	791.050	791.500	790.750	790.500	792.775	790.300	791.000	790.100	798.100
2	791.350	793.325	792.175	792.500	791.750	792.025	794.225	791.000	794.775	790.925	798.925
3	794.975	794.425	792.750	793.750	793.250	794.225	794.975	792.975	797.100	791.525	799.525
4	796.725	796.950	795.200	795.250	793.750	794.975	796.900	797.100	797.500	792.575	800.575
5	800.475	797.900	796.425	795.750	794.500	796.900	798.100	797.900	798.300	793.900	801.900
6	805.700	800.050	799.750	800.500	799.500	797.300	798.500	800.975	802.775	795.650	803.650
7	806.400	806.100	802.675	801.250	801.750	801.500	801.500	806.300	808.975	796.050	804.050
8	808.475	807.575	805.400	807.750	808.500	809.500	806.500	813.500	813.100	797.200	805.200
9	809.050	808.050	806.100	811.250	817.750	812.900	810.975	818.025	820.000	797.900	805.900
10	809.875	808.800	811.950	819.500	820.250	821.300	822.100	820.000	822.300	794.600	802.600
11	811.500	813.500	813.400	822.750	823.250	822.500	824.025	822.300	823.000
12	839.350	838.100	838.100	824.500	823.750	826.225	826.225	824.975	824.225
13	840.475	840.050	838.500	825.750	826.500	826.975	826.975	828.000	828.000
14	841.875	840.800	843.950	827.250	827.500	828.500	829.300	828.700	829.100
15	843.500	843.825	851.200	828.250	828.250	828.900	829.700	829.100	829.500
16	849.050	844.250	852.425	790.750	795.500	798.500	805.300	792.225	790.300
17	852.725	846.100	853.400	798.750	802.500	802.975	809.500	796.700	807.000
18	853.700	849.325	854.100	799.500	803.750	810.225	812.900	800.225	812.700
19	858.975	853.900	856.175	809.250	806.750	813.300	813.300	812.700	814.300
20	859.500	859.825	856.750	810.500	811.500	814.500	814.100	816.975	816.225
21	860.725	860.950	857.575	812.250	814.750	816.775	822.500	826.025	824.975
22	793.875	861.500	858.675	815.750	815.500	863.150	863.125	863.150	863.125
23	801.050	790.600	797.900	816.500	816.500	863.550	863.525	863.550	863.525
24	806.800	791.575	807.050	817.750	818.500	864.175	864.175	864.175	864.175
25	813.700	792.800	807.750	823.500	819.750	864.600	864.625	864.600	864.625
26	854.400	811.250	859.200	863.150	825.250
27	857.875	811.825	861.400	863.550	863.125
28	861.700	812.950		864.175	863.525
29	863.300	855.575		864.600	864.175
30		856.050			864.625
31		859.250

Channel	Netherlands preferred: TV Ch. 63 806-814 MHz (option 1)	Netherlands preferred: TV Ch. 63 806-814 MHz (option 2)	Optimized: TV Ch. 61-63 790-814 MHz	FIN preferred: 790-822 MHz (option 1)	FIN preferred: 790-822 MHz (option 2)	Sweden preferred: 800-814 MHz (option 1)	Sweden preferred: 800-814 MHz (option 2)	NOR / DEN preferred: 800-820 MHz	Optimized TV channels: TV Ch. 67 838-846 MHz	Optimized TV channels: TV Ch. 68 846-854 MHz
	Group 23	Group 24	Group 25	Group 26	Group 27	Group 28	Group 29	Group 30	Group 31	Group 32
1	806.100	806.100	790.150	790.775	790.675	800.300	800.125	800.325	838.100	846.100
2	806.925	806.800	791.200	791.175	791.825	800.700	801.125	801.800	838.925	846.925
3	807.525	807.950	794.200	792.125	792.575	801.975	803.125	802.200	839.525	847.525
4	808.575	808.350	795.375	792.650	794.225	802.500	803.775	802.950	840.575	848.575
5	809.900	810.100	796.875	794.325	794.875	804.075	805.675	805.825	841.900	849.900
6	811.650	811.425	797.825	801.550	796.925	806.950	807.050	807.950	843.650	851.650
7	812.050	812.475	801.650	802.400	800.325	808.325	809.925	810.475	844.050	852.050
8	813.200	813.075	803.350	805.200	805.550	810.225	811.500	811.075	845.200	853.200
9	813.900	813.900	806.125	806.450	806.800	810.875	812.025	812.450	845.900	853.900
10	810.600	809.400	808.675	811.675	809.600	812.875	813.300	814.825	842.600	850.600
11			809.425	815.075	810.450	813.875	813.700	817.800
12			811.550	817.125	817.675	803.450	804.925	818.300
13			812.950	817.775	819.350	809.075	810.550	819.575
14			813.350	819.425	819.875			800.850
15			790.775	820.175	820.825			804.600
16			794.900	821.325	821.225			813.250
17			805.275	794.800	795.325			816.675
18			806.750	799.400	797.425
19			807.600	799.900	801.750
20			810.375	804.200	802.775
21				807.375	804.625
22				809.225	807.800
23				810.250	812.100
24				814.575	812.600
25				816.675	817.200

Channel	BEL / TUR / UK preferred: TV Ch. 69 & EU harmonized 854-862 & 863-865 MHz	Optimized: TV Ch. 67-69 & EU harmonized 838-862 & 863-865 MHz	U.K. preferred: “Ch. 69 Co-ordinate frequencies SET 1”	U.K. preferred: “Ch. 69 Co-ordinate frequencies SET 2”	U.K. preferred: “Ch. 69 Co-ordinated frequencies INDOORS”	U.K. preferred: “Ch. 69 Co-ordinated frequencies OUTDOORS”	U.K. preferred: “Ch. 69 Shared frequencies (option 1)	U.K. preferred: “Ch. 69 Shared frequencies” (option 2)	EU harmonized band: optimized for 863 - 865 MHz	Combined UHF-R Q5 and R9: max. # of compatible (option 1)	Combined UHF-R Q5 and R9: max. # of compatible (option 2)
	Group 33	Group 34	Group 35	Group 36	Group 37	Group 38	Group 39	Group 40	Group 41	Group 42	Group 43
1	854.225	838.650	855.675	856.500	854.500	854.375	854.900	855.275	863.125	791.925	796.050
2	855.525	840.225	856.375	857.500	855.000	854.850	855.900	855.900	863.525	793.425	796.900
3	855.925	841.325	856.800	858.250	855.900	855.725	856.575	857.950	864.175	796.250	798.025
4	856.550	843.700	857.425	858.700	856.600	856.400	857.950	858.650	864.625	802.725	803.000
5	857.950	845.000	860.600	859.525	857.100	856.850	858.650	860.400		808.450	806.700
6	859.550	850.675			857.850	857.625	860.400	860.900		809.450	811.825
7	860.725	852.675			858.900	858.625	861.200	861.750		811.450	812.250
8	861.450	853.250			859.500	859.950	861.750			823.200	815.125
9	864.050	855.150			860.475	860.650				824.350	828.625
10	864.550	856.050			860.925	861.075				826.800	829.500
11	854.750	859.225			861.700	861.900				828.075	836.825
12		860.625								830.800	838.400
13		863.600								837.000	840.425
14		864.400								839.275	846.975
15		864.800								840.850	847.525
16		838.250								850.675	848.725
17		839.625								851.175	851.800
18		843.275								852.850	853.925
19		847.500								854.250	857.425
20		854.475								857.125	861.125
21		857.325								864.475	863.475
22										831.375	803.525
23										852.175	825.125
24										858.975	830.800
25										863.300	853.250
26										805.700	863.900
27										834.350	823.975
28										835.175	831.900
29										835.575	839.300
30										848.800	860.075
31										861.825	864.550
32										791.075	791.525
33										794.225	817.550
34										823.925	825.775
35										848.300	832.425
36										861.025	855.125

Channel	L1	L2	L3	L4	L5	L6	L7	L8
A1	779.125	779.250	779.625	779.750	780.625	780.250	779.125	782.875
A2	779.375	779.500	779.875	780.500	781.125		779.375	783.000
A3	780.125	780.000	780.375	781.000	781.375		779.875	783.125
A4	780.750	780.875	781.250	782.125	781.750		780.500	783.250
A5	782.000	781.500	781.625	782.375	782.625		781.500	783.375
A6	782.500	781.875	782.250	782.750			782.375	783.500
A7							782.750
1	797.125	797.250	797.625	797.750	798.625	798.250	797.125	800.875
2	797.375	797.500	797.875	798.500	799.125		797.375	801.000
3	798.125	798.000	798.375	799.000	799.375		797.875	801.125
4	798.750	798.875	799.250	800.125	799.750		798.500	801.250
5	800.000	799.500	799.625	800.375	800.625		799.500	801.375
6	800.500	799.875	800.250	800.750			800.375	801.500
7							800.750

Channel	H1	H2	H3	H4	H5	H6	H7	H8
A1	783.625	783.750	784.125	784.250	785.125	784.750	783.625	787.375
A2	783.875	784.000	784.375	785.000	785.625		783.875	787.500
A3	784.625	784.500	784.875	785.500	785.875		784.375	787.625
A4	785.250	785.375	785.750	786.625	786.250		785.000	787.750
A5	786.500	786.000	786.125	786.875	787.125		786.000	787.875
A6		786.375	786.750	787.250			786.875
A7							787.250
1	801.625	801.750	802.125	802.250	803.125	802.750	801.625	805.375
2	801.875	802.000	802.375	803.000	803.625		801.8 75	805.500
3	802.625	802.500	802.875	803.500	803.875		802.375	805.625
4	803.250	803.375	803.750	804.625	804.250		803.000	805.750
5	804.500	804.000	804.125	804.875	805.125		804.000	805.875
6	805.000	804.375	804.750	805.250			804.875
7							805.250

Channel	C1	C2	C3	C4	C5	C6	C7	C8	C9
1	779.125	779.500	779.250	779.500	779.125	779.250	779.250	779.250	779.500
2	779.375	779.875	779.750	780.000	779.375	779.500	780.000	780.750	780.250
3	780.875	782.375	780.500	780.750	780.125	780.000	780.500	781.625	780.750
4	781.875	784.125	782.000	782.250	781.625	781.375	781.500	782.000	781.750
5	783.750	786.500	782.625	784.000	783.625	782.500	781.875	783.625	782.125
6	786.125	787.500	783.750	785.375	784.250	783.375	784.000	784.250	784.250
7	787.250	787.750	785.750	786.000	785.375	784.875	785.625	785.375	785.875
8			786.750	787.000	786.625	786.125	786.750	786.750	787.000
9					787.000	786.500	787.375	787.250	787.625
10					787.500	787.125	787.625	787.500	787.875

Channel	E1	E2	E3	E4	E5	E6	E7	E8	E9
1	797.125	797.500	797.250	797.500	797.125	797.250	797.250	797.250	797.500
2	797.375	797.875	797.750	798.000	797.375	797.500	798.000	798.750	798.250
3	798.875	800.375	798.500	798.750	798.125	798.000	798.500	799.625	798.750
4	799.875	802.125	800.000	800.250	799.625	799.375	799.500	800.000	799.750
5	801.750	804.500	800.625	802.000	801.625	800.500	799.875	801.625	800.125
6	804.125	805.500	801.750	803.375	802.250	801.375	802.000	802.250	802.250
7	805.250	805.750	803.750	804.000	803.375	802.875	803.625	803.375	803.875
8			804.750	805.000	804.625	804.125	804.750	804.750	805.000
9					805.000	804.500	805.375	805.250	805.625
10					805.500	805.125	805.625	805.500	805.875

Channel	F1	F2	F3	F4	F5	F6	F7	F8	F9
1	797.125	797.250	799.000	797.625	797.375	797.125	797.375	797.250	797.125
2	797.875	797.500	800.125	798.000	797.750	797.375	797.625	797.500	797.500
3	798.250	798.750	801.500	799.000	798.875	797.750	798.875	797.875	799.125
4	799.750	799.500	803.500	800.250	801.625	798.750	799.250	799.625	800.125
5	801.875	802.250	804.250	802.000	804.125	799.875	800.250	801.000	802.000
6	802.875	802.750	805.875	803.500		801.375	801.000	802.250	804.250
7	804.250	805.125				803.625	803.000	803.875	804.750
8						804.375	805.250	805.000	805.500
9						804.875		805.875

Channel	Group 1	Group 2	Group 3	Group 4	Group 5	Group 6	Group 7
1	806.125	806.250	806.625	806.750	807.625	807.250	806.125
2	806.375	806.500	806.875	807.500	808.125		806.375
3	807.125	807.000	807.375	808.000	808.375		806.875
4	807.750	807.875	808.250	809.125	808.750		807.500
5	809.000	808.500	808.625	809.375	809.625		808.500
6	809.500	808.875	809.250	809.750			809.375
7							809.750

Channel	F1	F2	F3	F4	F5	F6	F7	F8	F9
1
2
3
4
5
6					806.125
7			806.375	807.000	806.375
8	806.250	807.625	808.125	807.250	807.125
9	806.750	808.750	809.000	807.750	807.750		806.125		808.000
10	809.500	809.375	809.375	808.875	809.000	806.750	808.500	806.875	808.625
11	809.750	809.750	809.625	809.750	809.500	808.750	809.125	808.375	809.500
12						809.625	809.625	809.125	809.750

Q6 FREQUENCY BAND (740.125 - 751.875 MHz)

Channel	Group 1	Group 2	Group 3	Group 4	Group 5
1	740.275	740.275	740.250	740.275	740.375
2	741.000	740.825	740.900	740.800	741.275
3	741.450	741.725	741.325	742.550	741.700
4	742.425	742.250	742.075	743.350	743.450
5	742.850	742.975	743.025	743.775	743.925
6	743.600	743.450	743.475	745.525	744.775
7	744.050	744.425	744.525	748.125	746.975
8	745.050	746.825	745.375	748.925	748.700
9	747.450	747.825	747.925	749.350	749.600
10	748.425	748.275	748.375	751.250	750.925
11	748.900	749.025	749.200	751.775	751.650
12	749.625	749.450	749.625
13	750.150	750.425	750.250
14	751.050	750.875	751.100
15	751.600	751.600	751.600

Channel	Group 1	Group 2	Group 3	Group 4	Group 5	Group 6	Group 7	Group 8	Group 9	Group 10	Group 11	Group 12
1	740.450	740.600	740.550		741.350	740.550	740.300		741.075	740.200	740.175	740.300
2	741.425	742.500	740.975	740.500	742.150	744.350	741.400	740.625	743.000	740.825	740.875	741.000
3	743.075	743.000	742.750	742.025	745.725	744.975	741.925	742.450	743.600	742.650	741.875	742.000
4	745.350	744.050	747.875	747.550	747.000	745.800	742.825	742.975	745.225	743.175	744.750	744.875
5	746.050	744.700	748.750	748.800	748.050	749.100	745.800	743.800	749.100	744.000	745.900	746.025
6	747.350	746.700	753.225	749.650	749.525	755.175	747.950	746.625	756.175	746.825	746.775	746.900
7	748.150	749.000	754.225	753.650	750.700	756.250	749.475	748.825	759.850	749.025	748.375	748.500
8	751.875	752.125	755.550	756.800	753.550	756.725	752.575	749.225	761.000	749.425	750.275	750.400
9	753.625	754.650	756.325	760.550	755.325	758.725	755.925	755.750	762.800	755.950	752.850	752.975
10	756.050	756.100	758.200	761.500	756.700	759.450	756.550	759.075	763.825	759.275	759.150	759.275
11	757.150	757.900	758.825	762.200	758.300	761.650	758.325	761.025	767.325	761.225	761.900	762.025
12	763.525	760.925	762.550	763.350	758.700	766.225	761.525	769.125	768.175	769.325	771.700	771.825
13	764.950	768.675	767.425	765.850	768.800	771.450	766.775	769.725	768.775	769.925	773.125	773.250
14	749.725	741.700	741.750	767.850	745.000	741.675	746.625	770.575	776.875	770.775	777.125	777.250
15	752.350	746.150	743.475	741.150	751.425	753.425	747.150	774.075	778.825	774.275	778.875	779.000
16	754.650	747.950	746.650	744.200	757.375	754.425	750.750	775.100	782.150	775.300	780.425	780.550
17	756.750	756.850	751.350	746.100	759.650	760.425	753.775	776.900		777.100	781.725	781.850
18	761.400	758.700	751.925	752.525	760.325	772.225	757.775	778.050		778.250	782.325	782.450
19	762.675	759.250	753.625	754.400	764.400		759.825	781.725		781.925	784.850	784.975
20		761.975		755.775	779.675		776.575				785.350	785.475
21				766.975			779.600				786.500	786.625
22				784.550
23
24
25								747.325	740.575	747.525
26								750.000	754.950	750.200
27								782.950		783.150
28
29								763.450	745.850	763.650
30								763.925	754.200	764.125
31								764.650	772.325	764.850
32								765.575	773.250	765.775
33								783.700	773.975	783.900
34									774.450
35								741.675	747.900	741.875
36								761.750	751.825	761.950
37								786.075	776.150	786.275
38
39								741.275	748.275	780.925
40								747.825	781.200	785.200
41								780.700	782.450
42								784.975	782.925
43									783.875
44									785.800
45									786.775

TRANSMITTER POWER
R16	10 mW				50 mW
R18	10 mW
Channel	Group 1	Group 2	Group 3	Group 4	GROUP 5	GROUP 6	GROUP 7	GROUP 8
1	794.300	794.125	794.250	794.425	794.325	794.200	794.350	794.475
2	794.600	794.425	794.625	794.800	794.725	794.600	795.925	796.050
3	795.250	795.075	795.750	795.925	795.525	795.400	796.775	796.900
4	795.725	795.550	797.425	797.600	796.050	795.925	798.225	798.350
5	796.400	796.225	798.325	798.500	796.925	796.800	801.025	801.150
6	797.350	797.175	801.800	801.975	797.550	797.425	801.750	801.875
7	797.850	797.675	802.600	802.775	797.975	797.850	803.075	803.200
8	798.750	798.575	803.425	803.600	798.575	798.450	803.575	803.700
9	800.800	800.625	803.825	804.000	801.875	801.750	804.775	804.900
10	801.975	801.800	805.600	805.775	802.650	802.525	805.750	805.875
11	802.475	802.300			803.100	802.975
12	803.400	803.225			803.750	803.625
13	803.925	803.750			804.100	803.975
14	804.625	804.450			804.650	804.525
15	805.025	804.850			805.375	805.250
16	805.600	805.425

États-Unis, Canada, Amérique latine, Caraïbes

5800 W. Touhy Avenue, Niles, IL 60714-4608, U.S.A.

Telephone: [phone] Télécopie aux États-Unis: 847-600-1212

Télécopie internationale: 847-600-6446

Europe, Moyen-Orient, Afrique

Shure Europe GmbH, Telephone: [phone] Telecopie: 49-7131-721414
