Tipo de producto	Micrófono inalámbrico
Características técnicas principales	Tecnología de transmisión UHF, respuesta de frecuencia de 50 Hz a 15 kHz
Alimentación eléctrica	Pilas AA, autonomía de aproximadamente 8 horas
Dimensiones aproximadas	Longitud: 20 cm, diámetro: 5 cm
Peso	300 g
Compatibilidades	Compatible con los receptores Shure de la serie R
Tipo de batería	Batería alcalina AA
Tensión	1,5 V
Poder	10 mW
Funciones principales	Transmisión de audio inalámbrica, ajuste automático de frecuencia
Mantenimiento y limpieza	Limpiar con un paño suave, evitar la humedad
Piezas de repuesto y reparabilidad	Piezas disponibles a través del servicio postventa de Shure
Seguridad	Usar en entornos secos, evitar golpes
Información general útil	Ideal para actuaciones en vivo, conferencias y presentaciones

Preguntas frecuentes - R2 SHURE

¿Cómo conectar el SHURE R2 a un dispositivo de audio?

Utilice el cable de audio proporcionado para conectar el SHURE R2 a la salida de audio de su dispositivo. Asegúrese de que el dispositivo esté encendido y que el volumen esté ajustado a un nivel apropiado.

¿Qué hacer si el sonido es bajo o está ausente?

Verifique que el SHURE R2 esté correctamente conectado y que el volumen del dispositivo fuente sea lo suficientemente alto. Asegúrese también de que el SHURE R2 esté cargado y encendido.

¿Cómo cargar el SHURE R2?

Conecte el cable de carga USB proporcionado a un puerto USB alimentado y a la entrada de carga del SHURE R2. La luz de carga se encenderá para indicar que el dispositivo está cargando.

El SHURE R2 no se enciende, ¿qué hacer?

Asegúrese de que el dispositivo esté cargado. Si la luz de carga no se enciende, pruebe con otro cable de carga o con otro puerto USB. Si el problema persiste, contacte con el soporte técnico.

¿Cómo ajustar los parámetros de audio en el SHURE R2?

Utilice los botones de control ubicados en el SHURE R2 para ajustar el volumen y los parámetros de audio. Consulte el manual de usuario para obtener instrucciones detalladas sobre cada parámetro.

¿Es el SHURE R2 compatible con todos los dispositivos de audio?

El SHURE R2 es compatible con la mayoría de los dispositivos de audio equipados con una salida jack de 3,5 mm. Verifique la documentación de su dispositivo para asegurarse de la compatibilidad.

¿Cómo reiniciar el SHURE R2?

Para reiniciar el SHURE R2, mantenga presionado el botón de encendido durante aproximadamente 10 segundos hasta que el dispositivo se reinicie.

¿Puedo usar el SHURE R2 mientras se carga?

Sí, puede usar el SHURE R2 mientras se carga. Sin embargo, esto puede afectar el tiempo total de carga.

MANUAL DE USUARIO R2 SHURE

GUIA DE COMPATIBILIDAD DE SISTemas INALÁMBRICOS DE UHF .. 37

LISTAMAEESTRA 51

DATI TECHNICI 46

GUIDA ALLA COMPATIBILITA DEL SISTEMA SENZA FILI UHF 47

L'ELENCO PRINCIPALE 51

SPECIFICATIONS

Gama de Frequencias portadoras

800-830 MHz

Alcance

152,4 m个小mimo, bajo condidiones tíicas; 487.6 m (1600 pies) máximo.

NOTA: El alcance real depende de los niveles de absorcción, reflexión e interferencia de RF.

Respuesta de audiofrecuencia

50 a 15.000Hz ± 2 dB.

NOTA: La的回答sta de frequencia del systema total depende del elemento de micrófono utilizado

Gama de ajuste de ganancia

U1: 0 a 40 dB

U2:0a26dB

Modulación

Desviación de Frequencia de ±18 kHz con sistemas de compresor/expansor y filtros de preénfasis y deénfasis

Potencia de salute RF

U1, U2: 10 mW max.

Gama dinámica

102 dB (ponderación A)

Sensibilitad de RF

U4S	U4D
-110 dBm	-107 dBm
12 dB SINAD	12 dB SINAD
-105 dBm	-102 dBm
30 dB SINAD	30 dB SINAD

Rechazo de imágenes

90 dB típico

Rechazo de senales espurias

75 dB típico

Silencimiento máximo (ref. desviación de 18 kHz)

100 dB (ponderación A)

Polaridad de signaled audio

Una presión positiva en el diafragma del microfono (o un voltaje positivo aplicado a la punta de la clavija tipo audífono WA302) produce un voltaje positivo en la clavija 2 con disrespect a la clavija 3 de la calidad de baja impedancia y con disrespect a la punta de la calidad de alta impedancia con jack de 1/4 pulg.

Distorsión de sistemas (ref. desviación de ±18 kHz, modulación de 1 kHz)

Distorsión armónica total: 0,3% típica

Requisitos de alimentación

U1, U2: Baterías:tamao AA de 1,5 V (se recomienda usar baterías Duracell MN1500); baterías de NiCad.optionales.

U4:230 VCA, 50/60 Hz
Consejion de alimentacion: 9.6 W min, 13.2 W max (U4S)
12 W min, 16 W max (U4D)
15 W min, 16 W max (UA845)

Duración de la bateria (túpica)

12 hours (con baterias alcalinas Duracell MN1500 AA de 1,5 V)

Gama de temperatura de funcionaiento

-6° a +49° C

NOTA: Las caracteristicas de la batería podrán limitar esta gama.

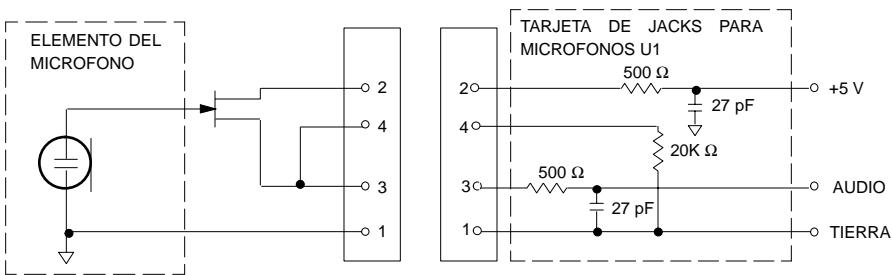

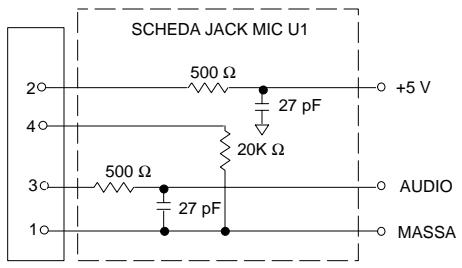

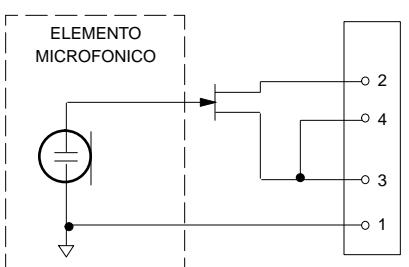

Entrada de transmisor U1 (Figura 1)

Conector:	TA4F o LEMO
Configuración de entrada:	Desequilibrada, activa
Impedancia real:	18 kΩ con micrófono de corbata 1 MΩ con cable para instrumento
Nivel máximo de entrada:	6 Vp-p (+7 dBV) para 1% de THD usingoSEO de 1 kHz con ganancia en valor de ajuste minimum
Conexión de clavijas deconector TA4F:	Clavija 1: Tierra Clavija 2: +5 V Clavija 3: Audio Clavija 4: 20 kΩ respecto a tierra y audio (en el cable adaptador para instrumento, la clavija 4flota)
Conexión de clavijas deconector LEMO:	Clavija 1: a Clavija 3 y 10 kΩ a tierra Clavija 2: +5 V Clavija 3: Audio Clavija 4: a escudo (tierra)
Voltaje para potenciafantasma:	Suministro de +5 V al cartucho del micrófono

NOTA: LA CONEXION DE MICROFONO PARA CORBATA CONECTA LA CLAVIJA 2 A LA 3;PERO EL CABLE DE GUITARRA NO LO HACE

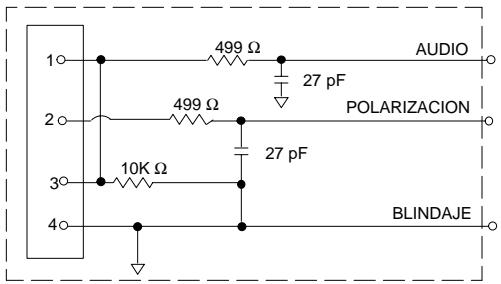

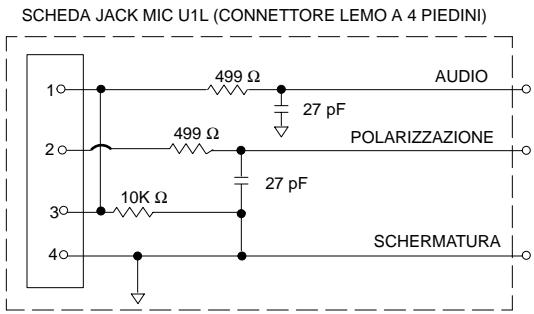

TARJETA DE JACK DE MICROFONO U1L (CONECTOR LEMO DE 4 CLAVIJAS)
FIGURA 1

Salida de transmisor U1

Conector:	SMC
Impedancia real:	50 Ω
Nivel nominal de salute:	+10 dBm
Nivel máximo de salute:	+11 dBm
Conexión de clavijas:	Casco = Tierra Centro = Señal

Entrada de transmisor U2

Configuración de entrada:	Desequilibrada,activa
Impedancia real:	20 kΩ
Nivel máximo de entrada:	3 Vp-p(+0.5 dBV) para 1% de THD usingoSEOval de 1 kHz con ganancia en valor deajuste minimum

Salida de transmisor U2

Conector:	SMC
Impedancia real:	50 Ω
Nivel nominal de salute:	+10 dBm
Nivel máximo de salute:	+11 dBm
Conexión de clavijas:	Casco = Tierra Centro = Señal

Entrada de receptores U4S y U4D

Conector:	Antena	Entrada de potencia	Conexión a red
Tipo de conector:	BNC	IEC 320	Tipo D, 25 clavijas
Impedancia real:	50 Ω	—	—
Nivel nominal de entrada:	-95 a -30 dBm	230 VCA, 50/60 Hz	Lógica CMOS
Nivel máximo de entrada:	+6 dBm(-20 dBmrecommended)	254 VCA, 50/60 Hz	—
Conexión declavijas:	Casco = TierraCentro = Señal	Estándar IEC	—
Voltaje parapotencia remota:	12 VCC, 150 mA maxi.	—	—

Salida de receptores U4S y U4D

Conector:	Monitor	Potencia de salute	Audio alta im-pedancia	Audio bajo impedancia*	Conexión a red
Configuración de salute	Monofónica, desequilib., 1/4 pulg	—	Desequilibra-da	Equilibrada	Vea Apéndice
Impedanciarreal:	300 Ω	—	1 kΩ	30 Ω	Vea Apéndice
Nivel nominal de entrada:	—	230 VCA, 5 A	—	—	Lógica CMOS
Conexión de clavijas:	Punta = Señal Anillo = Señal Manguito = Tierra	Estándar IEC	Punta = Señal Anillo/manguito = Tierra	1 = Tierra 2 = Señal 3 = Señal	Vea Apéndice
¿Protección de voltaje/corriente/potencia fantasma?	Sí	—	Sí	Sí	5 V, 700 mA máximo.

*Nivel de salute: nivel de micrófono = nivel de ligne - 30 dB

Dimensiones totales

U1: 92,2 mm (largo) x 64,7 mm (an.) x 24,2 mm (alt.)

U2/58: 254 mm (largo) x 50,8 mm (diám.)

U2/BETA 58A: 254 mm (largo) x 53,2 mm (diam.)

U2/87: 228,6 mm x 49,2 mm (diam.)

U2/BETA 87: 216 mm (largo) x 50,8 mm (diam.)

U4S/U4D: 44,5 mm (alt.) x 482,6 (an.) x 295,3 mm (prof.)

Peso neto

U1: 175,2 g sin bateria

U2/58, U2/BETA58A: 375,6 g sin batería

U2/87, U2/BETA 87:303,1 g sin bateria

U4S: 3,30 kg

U4D:3,85 kg

Certificaciones

Los sistemas inalámbricos de la série UHF de Shure cumplen con los requisitos esencias de la directriz europea 99/5/EC de RTTE y califican paraningerlamarca CE.

U1, U2: Conformen a la norma ETSI europea EN 300 422 (partes 1 y 2) y ETS 300 445/A1.

U4, U4D: Conformen a la norma ETSI europea ETS 300 422 y EN 60950.

ESTE EQUIPO DE RADIO HA SIDO DISEÑADO PARA USARSE EN APLICACIONES DE ENTRETENIMIENTO PROFESIONAL (CLASE I) Y SIMILARES.

ACCESORIOS SUMINISTRADOS

Pedestal para micrófono (U2) WA371

Bolsa con cremallera (U1) 26A13

Bolsa con cremallera (U2) 26A14

Destornillador 80A498

Cable coaxial para antenna (0,6 m) UA802

Antena de 1/2 onda (800-830 MHz) UA820A

Caja de transporte del transmisor 65A8257

Inserción para la caja de transporte del transmisor 29B1577

Cable de extension de 15,2 m para antenna UA850

Cable de extension de 30,4 m para antenna UA8100

Juego activo para antennas remotas en linea (800 - 830 MHz) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sistema de distribución de antenas/alimentacion, 230 VCA UA845MB

Antena Directional UA870MB

REPUESTOS

Juego de tornillería 90VL1371

Adaptadores de tabique para montaje delantero de antenas 95A8647

Cordón de alimentación para 230 VCA 95A8247

Cordón de alimentación para conexión en capena de 304 mm .95A8678

Cartucho SM58® con rejilla (U2/58) R158

Cartucho BETA 58A con rejilla (U2/BETA 58) R179

Cartucho SM87 con rejilla (U2/87) R165

Cartucho BETA 87A con rejilla (U2/BETA 87) R166

Cartucho BETA 87C con rejilla (U2/BETA 87) . RPW100

Rejilla plateada mate (U2/58) RK143G

Rejilla plateada mate (U2/BETA 58) RK265G

Rejilla plateada mate (U2/BETA 87) RK313G

Rejilla negra (U2/87) RK214G

Rejilla negra (U2/BETA 58) RK323G

Rejilla negra (U2/BETA 87) RK324G

Gancho para cinturón (U1) 53A8247A

Antena (U1) 95A8646

Antena (U2) 95A2029

INFORMATION PARA OBTENCION DE LICENCIAS

Las改动aciones o los Cambios efectuados sin la aprobacion expresa de Shure Incorporated podrnan anular la autorizacion concedida para usar el equipo. La obtencion de licencias de operation para equipos de microfonos inalambricos Shure es responsabilidad del usuario, y la otorgabilitad de licencias depende de la clasificacion y la aplicacion del usuario y de la fecuencia seleccionada. Shure recomienda enfátamente al usuario ponerse en contacto con las autoridades de telecomunicaciones correspondentes respecto a la obtencion de licencias antes de selectionar y Solicitar fecuencias.

INFORMATION DE CONFORMIDAD RTTE

IMPORTANT: Los transmisores modelos U1 y U2 de Shure Cumplen con los requisitos esencias de la directriz europea 99/5/EC de RTTE y califican paralover lamarca CE. C∈ O682 ①

El receptor Modelo U4 de Shure cumple con los requisitos esencias de la directriz europea 99/5/EC de RTTE y califican paraningerlamarca CE.

ESTE EQUIPO DE RADIO HA SIDO DIENADO PARA USARSE EN APLICACIONES DE ENTRETENIMIENTO PROFESIONAL Y SIMILARES.

NOTA: ES POSIBLE QUE ESTE EQUIPO FUNCIONE EN ALGUNAS FRECUENCIAS NO AUCORIZADAS EN SU REGION. POR FAVOR CONTACTE A LA AUCORIDAD NACIONAL PARA OBTENER INFORMACION ACERCA DE LAS FRECUENCIAS AUCORIZADAS PARA PRODUCTOS CON MICROFONOS INALAMBRICOS EN SU ZONA

Gama de Frequencias de este equipo: 692 MHz-862 MHz

Licencia de uso: Tenga presente que se pueda requisir una licencia ministerial para hacer functionaliste equipo enellas areas.Consulte a la autoridad Nacional sobre los posibles requisitos.

Los transmisores Shure modelos U1 y U2 peuvent usarse en los paíres yGames de frequencies indicados en la Tabla 1.

TABLE 1

Codigo de Pais	U1-M3, U2-M3 (692 - 716 MHz)	U1-R3, U2-R3 (774 - 782 MHz)	U1-R7, U2-R7 (782 - 810 MHz)	U1-R6, U2-R6 (800 - 820 MHz)	U1-R2, U2-R2 (800 - 320 MHz)	U1-S2, U2-S2 (838 - 862 MHz)
A	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
B	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
CH	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
D	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
E	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
F	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	*
GB	692-716 MHz*	774-782 MHz*	782-810 MHz*	*	*	838-862 MHz*
GR	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
I	692-716 MHz*	774-782 MHz*	782-810 MHz*	*	*	*
IRL	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
L	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
NL	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
P	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
DK	*	*	800-810 MHz*	800-820 MHz*	800-830 MHz*	*
FIN	*	*	800,1-810 MHz*	800,1-819,9 MHz*	800,1-819,9 MHz*	*
N	*	*	800-810 MHz*	800-820 MHz*	800-830 MHz*	*
S	*	*	800-810 MHz*	800-814 MHz*	800-814 MHz*	*
Demás paises	*	*	*	*	*	*

• Comuniquee con la autoridad nacional para Obtener informacion en cuando a las fecuencias legales disponibles y usos legales del equipo en su area.

GUIA DE COMPATIBILIDAD DE SISTEMA INALÁMBRICO UHF R2

La Tabla 2 offre un resumen de los sistemas con Frequencias compatibles en la banda de 800,000 a 830,000 MHz. Cada grupo contiene canales multibles, los cuales son compatibles entre sí.

Hasta 22 sistemas inalámbricos UHF de Shure pueda configurar simultáneamente en la banda de los 800-830 MHz, si los sistemas son de version de Frequencias MB (discontinuados), o una combinación de sistemas de version MB y R2.

Hasta 31 sistemas inalámbricos UHF MK2 de Shure pueda configurar simultaneamente en la banda de 800-830 MHz, si todos los sistemas son de version de Frequencias R2.

Nota: Los transmisores UHF de Shure no está disnados para funciona con los receptores UHF MK2 de Shure, como tampoco los transmisores UHF MK2 de Shure está disnados para funciona con los receptores UHF de Shure. Siempre use transmisores y receptores de una misma version de Frequencias (R2 o MB).

Grupos 1-9 DEBEN usarse si la instalación incluye sistemas inalámbricos UHF de Shure (sólo version de Frequencias MB) osistemas inalámbricos UHF de Shure y sistemas inalámbricos UHF MK2 de Shure (versiones de Frequencias MB y R2)

Grupos 1-9 PUEDEN usarse si la instalacion incluye sistemas inalámbricos UHF MK2 de Shure (versiones de Frequencias R2).

Grupos 10-25 SOLAMENTE puede usarse si la instalación incluye sistemas inalámbricos UHF MK2 de Shure (versiones de Frequencias R2).

Nota: Este aparato es capaz de funciona con todas freuencias no autorizadas para su region. Por favor comuniquese con las autoridades naciales para Obtener informacion para el uso autorizzato de microfonos inalambricos en su region.

CONTENIDO DEL GRUPO

Grupos 1-9*

Grupos 10-25*

El Grupo 1 cumple con las regulaciones RegTP de Alemania para sistemas Públicos ("Nutzergruppe 4").
Los Grupos 2-8 son para instalaciones fijas bajo techo ("Nutzergruppe 5") en Alemania.
El Grupo 9 está limitado a frequencies entre 800,100 y 819,900 MHz. (Debido a regulaciones de Dinamarca, las frequencies están centradas en frequencies multíplos de 0.1 MHz.)
Los Grupos 10-12-ofrecen el número máximo de Frequencias compatibles entre 800 y 830 MHz.
Los Grupos 13-15 El Grupo 1 cumple con las regulaciones RegTP de Alemania para nosotros Públicos ("Nutzergruppe 4").
El Grupo 16 cumple con las新品as regulaciones RegTP de Alemania para usuario de "Nutzergruppe 3A" en lanea banda legal de Frequencias de hasta 814 MHz.
El Grupo 17 cumple con las新品as regulaciones RegTP de Alemania para usuario de "Nutzergruppe 3B" en la nuevo banda legal de Frequencias de hasta 814 MHz.
El Grupo 18 cumple con las新品as regulaciones RegTP de Alemania para usuario de "Nutzergruppe 3C" en la nuevo banda legal de Frequencias de hasta 814 MHz.
El Grupo 19 cumple con las新品as regulaciones RegTP de Alemania para usuario de "Nutzergruppe 3D" en la nuevo banda legal de Frequencias de hasta 814 MHz.
El Grupo 20 cumple con las新品as regulaciones RegTP de Alemania para usuario de "Nutzergruppe 2" en la nuevo banda legal de Frequencias de hasta 814 MHz.
El Grupo 21 cumple con las新品as regulaciones RegTP de Alemania para usuario de "Nutzergruppe 1" en la nuevo banda legal de Frequencias de hasta 814 MHz.

Se preferé el uso de los Grupos 22 y 23 en Suecia, los cuales(ofrecen el número máximo de Frequencias compatibles entre 800 y 814 MHz.

Se prefiere el uso de los Grupos 24 y 25 en Holanda, los cuales-ofrecen el numero maxi-mo de Frequencias compatibles entre 806 y 814 MHz (canal 63 de TV europea).

*Comuniquee con la autoridad nacional para Obtener informacion en cuando a las fecuencias legales disponibles y usos legales del equipo en su area.

TABLE2
SISTemas CON FRECUENCIAS COMPATIBLES EN LA BANDA R2 (800 - 830 MHz)

Canal	Grupo 1	Grupo 2	Grupo 3	Grupo 4	Grupo 5	Grupo 6	Grupo 7	Grupo 8
1	802.325	802.050	802.300	803.050	803.625	803.375	802.425	802.300
2	803.075	802.675	803.925	804.550	804.125	804.500	803.300	803.050
3	804.800	804.425	804.925	805.300	805.000	806.875	803.675	804.050
4	805.200	805.050	806.175	808.175	807.125	808.000	806.675	806.550
5	806.850	807.050	808.175	808.800	808.500	808.875	807.125	807.550
6	809.150	808.550	808.675	811.300	808.875	810.125	808.925	808.300
7	810.150	810.550	810.550	812.050	809.625	810.625	809.425	808.800
8	812.800	811.050	812.175	812.550	811.000	811.875	810.425	809.550
9	819.100	812.300	813.175	813.550	811.625	812.875	813.425	810.550
10	819.600	814.675	814.425	814.175	816.375	814.625	813.925	811.300
11	821.150	815.300	817.925	816.550	818.750	818.125	815.925	811.800
12	821.750	816.425	819.175	817.550	819.375	819.500	816.800	813.300
13	822.950	819.800	819.675	821.275	820.875	820.125	818.175	819.300
14	825.150	821.550	821.175	822.800	821.375	822.625	818.675	819.800
15	826.000	822.800	821.800	823.300	822.125	823.125	820.925	821.800
16	827.100	823.800	823.425	826.550	822.625	823.875	821.675	822.175
17	827.600	824.550	824.675	827.300	823.625	825.375	822.050	823.050
18	828.800	826.925	826.800	828.800	826.125	826.375	822.675	825.675
19		828.175	828.550		826.875	827.875	825.675	826.050
20		828.800			827.375	828.625	826.175	827.050
21		829.675			828.250	829.125	827.675	827.550
22					829.375	829.875	828.925	828.675
23
24
25
26
27
28
29
30
31
...	MB/R2	MB/R2	MB/R2	MB/R2	MB/R2	MB/R2	MB/R2	MB/R2
Canal	Grupo 9	Grupo 10	Grupo 11	Grupo 12	Grupo 13	Grupo 14	Grupo 15	Grupo 16
1	802.200	800.300	800.550	801.350	800.575	800.650	800.650	800.325
2	803.100	800.900	801.150	802.400	801.175	801.150	801.125	800.900
3	803.500	801.800	802.050	803.300	801.925	801.925	801.450	801.725
4	804.300	802.550	802.800	806.150	802.225	802.250	801.925	802.825
5	805.900	803.600	803.850	806.750	803.050	803.025	802.550	803.350
6	806.700	805.250	805.500	808.850	803.725	803.550	803.025	807.200
7	807.100	806.150	806.400	809.300	804.775	806.900	804.775	807.900
8	808.000	807.650	807.900	810.050	805.075	807.450	808.575	808.325
9	814.100	808.550	808.800	810.500	808.625	808.550	809.175	808.900
10	814.600	809.000	809.250	811.400	809.175	809.100	809.925	809.725
11	815.700	809.900	810.150	812.600	809.925	809.425	810.250	810.825
12	816.100	811.100	811.350	813.050	810.250	809.925	811.050	811.350
13	818.400	811.550	811.800	813.650	811.050	811.025	811.625	812.100
14	818.800	812.450	812.700	814.100	811.600	811.700	812.775
15	819.600	812.900	813.150	815.000	812.775	812.800	813.150
16		815.150	815.400	815.750	813.100	813.300	813.775
17		815.600	815.850	817.100	813.775
18		816.500	816.750	817.550
19		817.550	817.800	819.800
20		819.350	819.600	820.850
21		819.800	820.050	821.300
22		820.850	821.100	823.100
23		823.700	823.950	823.550
24		824.300	824.550	824.450
25		824.750	825.000	825.200
26		825.650	825.900	826.100
27		826.400	826.650	827.900
28		827.300	827.550	828.800
29		827.900	828.150	829.400
30		828.350	828.600	829.850
31		829.550	829.800
...	MB/R2	R2	R2	R2	R2	R2	R2	R2

Canal	Gru7	Grupo 18	Grupo 19po 1	Grupo 20	Grupo 21	Grupo 22	Goupo 23	Grupo 24	Grupo 25
1	800.375	800.425	800.475	800.050	800.175	800.025	800.025	806.000	806.000
2	800.950	801.000	801.050	800.800	800.750	800.475	800.475	806.450	806.450
3	801.775	801.825	801.875	801.325	801.575	801.075	801.075	807.050	807.050
4	802.875	802.925	802.975	802.425	802.675	801.525	801.825	807.500	807.500
5	803.400	803.450	803.500	803.250	803.200	802.275	803.025	808.250	808.250
6	804.150	806.750	806.800	803.825	803.950	802.875	803.925	808.850	808.700
7	805.600	808.425	808.475	804.250	804.425	803.925	804.675	809.300	809.300
8	806.700	809.000	809.050	804.950	805.900	804.375	805.125	809.900	810.200
9	808.950	809.825	809.875	805.500	806.500	806.025	805.875	810.800	810.800
10	809.775	810.925	810.975	808.800	809.575	807.075	806.475	811.400	811.250
11	811.400	811.450	811.500	809.325	810.675	807.975	806.925	811.850	812.000
12	812.150	812.675	812.725	810.425	811.200	808.575	808.125	812.450	812.450
13	812.625	813.650	813.700	811.250	811.950	809.025	808.575	813.200	813.050
14	813.600			811.825	812.425	809.625	809.475	813.650	813.500
15				812.250	813.400	810.375	810.075
16				812.950	813.900	810.825	810.975
17				813.500		811.425	811.425
18						812.325	812.175
19						812.925	812.625
20						813.375	813.525
21						813.975	813.975
22
23
24
25
26
27
28
29
30
31
...	R2	R2	R2	R2	R2	R2	R2	R2	R2

DATI TECHNICI

Conector:	TA4F o LEMO
Configuración de entrada:	Desequilibrada, activa
Impedancia real:	18 kΩ con micrófono de corbata 1 MΩ con cable para instrumento
Nivel máximo de entrada:	6 Vp-p (+7 dBV) para 1% de THD usingoASN de 1 kHz con ganancia en valor de ajuste minimum
Conexión de clavijas de conductor TA4F:	Clavija 1: Tierra Clavija 2: +5 V Clavija 3: Audio Clavija 4: 20 kΩ respecto a tierra y audio (en el cable adaptador para instrumento, la clavija 4 flota)
Conexión de clavijas de conductor LEMO:	Clavija 1: a Clavija 3 y 10 kΩ a tierra Clavija 2: +5 V Clavija 3: Audio Clavija 4: a escudo (tierra)
Voltaje para potencia fantasma:	Suministro de +5 V al cartucho del micrófono

NOTA: PER MICROFONI LALVALIER, I PIEDINI 3 E 4 SARANNO COLLEGATI; NON LO SARANNO PER UN CAVO PER CHITARRA.

FIGURA 1

Busta con cerniera lampo (U2) 26A14

Cacciavite 80A498

Cavo coassiale per antenna (60 cm) UA802

Antenna a 1/2 onda (782-810 MHz) UA820A

La "Lista maestra" de Shure (Grupos A1-B4) es un indice completo de todas las Frequencias.Ofrecidas en la banda de 800-830 MHz, en intervals de 25kHz cada uno.

L'ELENCO PRINCIPALE
