R7 - Micrófono inalámbrico SHURE - Manual de uso y guía de instrucciones gratis

Tipo de dispositivo	Micrófono inalámbrico
Rango de frecuencia	782–810 MHz
Tecnología	UHF
Compatibilidad	Sistemas inalámbricos UHF compatibles con MK2
Normas	Cumple con la directiva europea R&TTE 99/5/CE
Marcado CE	Sí
Tipo de transmisión	Inalámbrico
Uso	Profesional y consumo general
Alimentación	No especificado
Alcance	No especificado
Número de canales	No especificado
Dimensiones	No especificado
Peso	No especificado
Accesorios incluidos	No especificado
Garantía	No especificado

Preguntas frecuentes - R7 SHURE

¿Cómo conectar el SHURE R7 a mi dispositivo?

Para conectar el SHURE R7, utiliza el cable proporcionado para conectarlo a la salida de audio de tu dispositivo. Asegúrate de que el volumen esté ajustado a un nivel apropiado.

El sonido es demasiado bajo, ¿qué hacer?

Verifica el nivel de volumen en tu dispositivo y en el SHURE R7. Asegúrate también de que la configuración de tu aplicación de audio no esté en modo silencio.

Mi SHURE R7 no se enciende, ¿qué hacer?

Verifica que el SHURE R7 esté bien cargado. Si el dispositivo aún no se enciende, intenta cargarlo durante al menos 30 minutos antes de intentar encenderlo nuevamente.

¿Cómo limpiar mi SHURE R7?

Utiliza un paño suave y seco para limpiar la superficie del SHURE R7. Evita productos químicos agresivos que puedan dañar el dispositivo.

¿Puedo usar el SHURE R7 con un teléfono inteligente?

Sí, el SHURE R7 es compatible con la mayoría de los teléfonos inteligentes. Utiliza un adaptador si es necesario, según el puerto de tu teléfono.

¿Cómo actualizar el firmware del SHURE R7?

Conecta el SHURE R7 a tu computadora a través del cable USB, luego descarga el último firmware desde el sitio oficial de SHURE y sigue las instrucciones proporcionadas.

El SHURE R7 hace ruidos extraños, ¿qué hacer?

Asegúrate de que el cable esté correctamente conectado y que no esté dañado. También intenta probar el dispositivo con otro cable o en otro dispositivo.

¿Cuál es la duración de la batería del SHURE R7?

La duración de la batería del SHURE R7 puede variar, pero en promedio dura aproximadamente 10 horas de uso continuo.

¿Dónde puedo encontrar el manual de usuario del SHURE R7?

El manual de usuario del SHURE R7 está disponible para descargar en el sitio oficial de SHURE en la sección de soporte.

MANUAL DE USUARIO R7 SHURE

GUIA DE COMPATIBILIDAD DE SISTemas INALÁMBRICOS DE UHF 43

LISTAMAEESTRA 57

DATI TECNICI 47

GUIDA ALLA COMPATIBILITA DEL SISTEMA SENZA FILI UHF 55

L'ELENCO PRINCIPALE 57

SPECIFICATIONS

Gama de Frequencias portadoras

782-810 MHz

Alcance

152,4 m minimo, bajo conditiones tíicas; 487.6 m (1600 pies) máximo.

NOTA: El alcance real depende de los niveles de absorcción, reflexión e interferencia de RF.

Respuesta de audiofrecuencia

50 a 15.000 Hz, ±2 dB.

NOTA: La的回答sta de frequencia del systema total depende del elemento de micrófono utilizado

Gama de ajuste de ganancia

U1:0a40dB

U2:0a26dB

Modulación

Desviación de Frequencia de ±18 kHz con sistemas de compresor/expansor y filtros de preénfasis y deénfasis

Potencia de salute RF

U1, U2: 10 mW max.

Gama dinámica

102 dB (ponderación A)

Sensibilitad de RF

U4S	U4D
-110 dBm	-107 dBm
12 dB SINAD	12 dB SINAD
-105 dBm	-102 dBm
30 dB SINAD	30 dB SINAD

Rechazo de imágenes

90 dB típico

Rechazo de senales espurias

75 dB típico

Silenciamiento máximo (ref. desviación de 18 kHz)

100 dB (ponderación A)

Polaridad de signaled audio

Una presión positiva en el diafragma del micrófono (o un voltaje positivo aplicado a la punta de la clavija tipo audífono WA302) produce un voltaje positivo en la clavija 2 con disrespect a la clavija 3 de la calidad de baja impedancia y con disrespect a la punta de la calidad de alta impedancia con jack de 1/4 pulg.

Distorsión de sistemas (ref. desviación de ±18 kHz, modulación de 1 kHz)

Distorsión armónica total: 0,3% típica

Requisitos de alimentación

U1, U2: Bateríasullan AA de 1,5 V (se recomienda usar baterías Duracell MN1500); baterías de NiCad-optionales.
U4: 230 VCA, 50/60 Hz
Condescu ion de alimentacion: 9.6 W min, 13.2 W max (U4S)
12 W min, 16 W max (U4D)
15 W min, 16 W max (UA840)

Duración de la batería ( típica)

12 hours (con baterías alcalinas Duracell MN1500 AA de 1,5 V)

Gama de temperatura de funciona

$$ - 6 ^ {\circ} a + 4 9 ^ {\circ} C $$

NOTA: Las caracteristicas de la bateria podrian limitar esta gama.

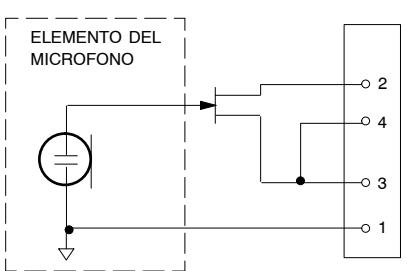

Entrada de transmisor U1 (Figura 1)

Conector:	TA4F o LEMO (optional)
Configuración de entrada:	Desequilibrada, activa
Impedancia real:	18 kΩ con micrófono de corbata 1 MΩ con cable para instrumento
Nivel máximo de entrada:	6 Vp-p (+7 dBV) para 1% de THD usingoSEO de 1 kHz con ganancia en valor de ajusteminimum
Conexión de clavijas deconector TA4F:	Clavija 1: Tierra Clavija 2: +5 V Clavija 3: Audio Clavija 4: 20 kΩ respecto a tierra y audio (en el cable adaptador para instrumento, la clavija 4flota)
Conexión de clavijas deconector LEMO:	Clavija 1: a Clavija 3 y 10 kΩ a tierra Clavija 2: +5 V Clavija 3: Audio Clavija 4: a escudo (tierra)
Voltaje para potenciafantasma:	Suministro de +5 V al cartucho del micrófono

NOTA: LA CONEXION DE MICROFONO PARA CORBATA CONNECTA LA CLAVJA 2 A LA 3;PERO EL CABLE DE GUITARRA NO LO HACE

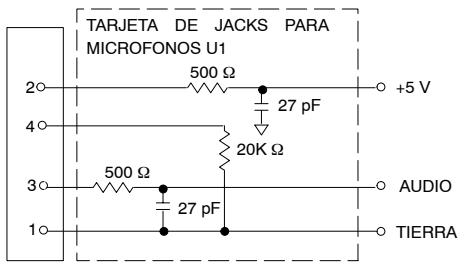

TARJETA DE JACK DE MICROFONO U1L (CONECTOR LEMO DE 4 CLAVIJAS)
FIGURA 1

Salida de transmisor U1

Conector:	SMA
Impedancia real:	50 Ω
Nivel nominal de salute:	+10 dBm
Nivel máximo de salute:	+11 dBm
Conexión de clavijas:	Casco = Tierra Centro = Señal

Entrada de transmisor U2

Configuración de entrada:	Desequilibrada,activa
Impedancia real:	20 kΩ
Nivel máximo de entrada:	3 Vp-p(+0.5 dBV) para 1% de THD usingo senal de 1 kHz con ganancia en valor de ajuste minimum

Salida de transmisor U2

Conector:	SMA
Impedancia real:	50 Ω
Nivel nominal de salute:	+10 dBm
Nivel máximo de salute:	+11 dBm
Conexión de clavijas:	Casco = Tierra Centro = Señal

Entrada de receptores U4S y U4D

Conector:	Antena	Entrada de potencia	Conexión a red
Tipo de conector:	BNC	IEC 320	Tipo D, 25 clavijas
Impedancia real:	50 Ω	—	—
Nivel nominal de entrada:	-95 a -30 dBm	230 VCA, 50/60 Hz	Lógica CMOS
Nivel máximo de entrada:	+6 dBm (-20 dBmrecommended)	254 VCA, 50/60 Hz	—
Conexión de clavijas:	Casco = Tierra Centro = Señal	Estándar IEC	—
Voltaje para potencia remota:	12 VCC, 150 mA maxi.	—	—

Salida de receptores U4S y U4D

Conector:	Monitor	Potencia de salute	Audio alta im-pedancia	Audio bajo impedancia*	Conexión a red
Configuración de salute	Monofónica, desequilib., 1/4 pulg	—	Desequilibra-da	Equilibrada	Vea Apéndice
Impedanciaréal:	300 Ω	—	1 kΩ	30 Ω	Vea Apéndice
Nivel nominal de entrada:	—	230 VCA, 5 A	—	—	Lógica CMOS
Conexión de clavijas:	Punta = Señal Anillo = Señal Manguito = Tierra	Estándar IEC	Punta = Señal Anillo/manguito = Tierra	1 = Tierra 2 = Señal 3 = Señal	Vea Apéndice
¿Protección de voltaje/corriente/potencia fantasma?	Sí	—	Sí	Sí	5 V, 700 mA max.

• Nivel de salute: nivel de microfono = nivel de linea - 30 dB

Dimensiones totales

U1: 92,2 mm (largo) x 64,7 mm (an.) x 24,2 mm (alt.)

U2/58: 254 mm (largo) x 50,8 mm (diám.)

U2/BETA 58A: 254 mm (largo) x 53,2 mm (diam.)

U2/87: 228,6 mm x 49,2 mm (diam.)

U2/BETA 87: 216 mm (largo) x 50,8 mm (diam.)

U4S/U4D: 44,5 mm (alt.) x 482,6 (an.) x 295,3 mm (prof.)

Peso neto

U1: 175,2 g sin batería

U2/58, U2/BETA58A: 375,6 g sin batería

U2/87, U2/BETA 87:303,1 g sin batería

U4S: 3,30 kg

U4D:3,85kg

Certificaciones

Los sistemas inalámbricos de la série UHF de Shure cumplen con los requisitos esencias de la directriz europea 99/5/EC de RTTE y califican paraninger lamarca CE.

U1, U2: Conformen a la norma ETSI europea EN 300 422 (partes 1 y 2) y ETS 300 445/A1.

U4, U4D: Conformen a la norma ETSI europea ETS 300 422 y EN 60950.

ESTE EQUIPO DE RADIO HA SIDO DISEÑADO PARA USARSE EN APLICACIONES DE ENTRETENIMIENTO PROFESIONAL (CLASE I) Y SIMILARES.

ACCESORIOS SUMINISTRADOS

Pedestal para micrófono (U2) WA371
Bolsa con cremallera (U1) 26A13
Bolsa con cremallera (U2) 26A14
Destornillador 80A498
Cable coaxial para antenna (0,6 m) UA802
Antena de 1/2 onda (782-810 MHz) UA820A
Caja de transporte del transmisor 65A8257
Inserción para la caja de transporte del transmisor 29B1577

Juego de tornillería 90VL1371
Adaptadores de tabique para montaje delantero de antenas 95A8647
Cordón de alimentación para 230 VCA 95A8247
Cordón de alimentación para conexión en capena de 304 mm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cartucho SM58® con rejilla (U2/58) R158
Cartucho BETA 58A con rejilla (U2/BETA 58) R179
Cartucho SM87 con rejilla (U2/87) R165
Cartucho BETA 87A con rejilla (U2/BETA 87) R166
Cartucho BETA 87C con rejilla (U2/BETA 87) RPW100
Rejilla plateada mate (U2/58) RK143G
Rejilla plateada mate (U2/ 58) RK265G
Rejilla plateada mate (U2/BETA 87) RK313G
Rejilla negra (U2/87) RK214G
Rejilla negra (U2/ 58) RK323G
Rejilla negra (U2/BETA 87) RK324G
Gancho para cinturón (U1) 53A8247A
Antenna (U1) 95A8646
Antena (U2) 95A2029

INFORMATION PARA OBTENCION DE LICENCIAS

Las改动aciones o los Cambios efectuados sin la aprobacion expresa de Shure Incorporated podrian anular la autorizacion concedida para usar el equipo. La obtencion de licencias de operation para equipos de microfonos inalambricos Shure es responsabilidad del usuario, y la otorgability de licencias dependera de la clasificacion y la aplicacion del usuario y de la fecuencia selectionada. Shure recomienda enfátamente al usuario ponerse en contacto con las autoridades de telecomunicaciones correspondentes respecto a la obtencion de licencias antes de selectionar y Solicitar fecuencias.

INFORMATION DE CONFORMIDAD RTTE

IMPORTANT: Los transmisores modelos U1 y U2 de Shure cumplen con los requisitos esencias de la directriz europea 99/5/EC de RTTE y califican paraellar lamarca CE. C E O682

El receptor Modelo U4 de Shure cumple con los requisitos esencias de la directriz europea 99/5/EC de RTTE y califican paraninger lamarca CE.

ESTE EQUIPO DE RADIO HA SIDO DISENADO PARA USARSE EN APLICACIONES DE ENTRETENIMIENTO PROFESIONAL Y SIMILARES.

NOTA: ES POSIBLE QUE ESTE EQUIPO FUNCIONE EN ALGUNAS FRECUENCIAS NO AUCORIZADAS EN SU REGION. POR FAVOR CONTACTE A LA AUCORIDAD NACIONAL PARA OBTENER INFORMACION ACERCA DE LAS FRECUENCIAS AUCORIZADAS PARA PRODUCTOS CON MICROFONOS INALAMBRICOS EN SU ZONA

Gama de Frequencias de este equipo: 692 MHz-862 MHz

Licencia de uso: Tenga presente que se pueda querir un licencia ministerial para hacer functionaliste equipo enellas areas.Consulte a la autoridad Nacional sobre los posibles requisitos.

Los transmisores Shure modelos U1 y U2 peuvent usarse en los País yGames de frequencies indicados en la Tabla 1.

NOTA: Shure recomiendamanteruna separacionde 500kHz entreloscanalesdecadereceptor en losreceptoresU4Dde dos canales.ComuniqueesecomelDepartamento de Servicio deShure(49-7131-72140)siniscesitainformacionadicondionaloayuda para la selecciondefrecuenciasy configuracion delsystema.

TABLA 1

Codigo de Pais	U1-M3, U2-M3 (692 - 716 MHz)	U1-R3, U2-R3 (774 - 782 MHz)	U1-R7, U2-R7 (782 - 810 MHz)	U1-R6, U2-R6 (800 - 820 MHz)	U1-R2, U2-R2 (800 - 320 MHz)	U1-S2, U2-S2 (838 - 862 MHz)
A	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
B	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
CH	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
D	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
E	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
F	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	*
GB	692-716 MHz*	774-782 MHz*	782-810 MHz*	*	*	838-862 MHz*
GR	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
I	692-716 MHz*	774-782 MHz*	782-810 MHz*	*	*	*
IRL	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
L	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
NL	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
P	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
DK	*	*	800-810 MHz*	800-820 MHz*	800-830 MHz*	*
FIN	*	*	800,1-810 MHz*	800,1-819,9 MHz*	800,1-819,9 MHz*	*
N	*	*	800-810 MHz*	800-820 MHz*	800-830 MHz*	*
S	*	*	800-810 MHz*	800-814 MHz*	800-814 MHz*	*
Demás paises	*	*	*	*	*	*

• Comuniquee con la autoridad nacional para Obtener informacion en cuando a las Frequencias legales disponibles y usos legales del equipo en su area.

GUIA DE COMPATIBILIDAD DE SISTEMA INALÁMBRICO UHF R7

La Tabla 2 offre un resumen de los sistemas con Frequencias compatibles en la banda de 782,000 a 810,000 MHz. Cada grupo contiene canales multibles, los cuales son compatibles entre si.

Hasta 21 sistemas inalámbricos UHF de Shure pueda usar fácilmente en la banda de los 782-810 MHz, si los sistemas son de version de Frequencias MA (discontinuados), o una combinación de sistemas de version MA y R7.

Hasta 30 sistemas inalámbricos UHF MK2 de Shure pueda configurar simultaneamente en la banda de 782-810 MHz, si todos los sistemas son de version de frequencies R7.

Nota: Los transmisores UHF de Shure no está diseñados para funciona con los receptores UHF MK2 de Shure, como tampoco los transmisores UHF MK2 de Shure está diseñados para funciona con los receptores UHF de Shure. Siempre use transmisores y receptores de una misma version de Frequencias (R7 á MA).

Grupos 1-9 DEBEN usarse si la instalación incluye sistemas inalámbricos UHF de Shure (sólo version de frequencies MA) o Sistema inalámbricos UHF de Shure y sistemas inalámbricos UHF MK2 de Shure (versiones de frequencies MA y R7)

Grupos 1-9 PUEDEN usarse si la instalacion incluye sistemas inalámbricos UHF MK2 de Shure (versiones de Frequencias R7).

Grupos 10-28 SOLAMENTE puede usarse si la instalación incluye Sistemas ina-lábricos UHF MK2 de Shure (versiones de Frequencias R7).

Nota: Este aparato es capaz de funciona con todas frequencies no autorizadas para su region. Por favor comuniquese con las autoridades naciales para Obtener informacion para el uso autorizzato de microfonos inalambricos en su region.

CONTENIDO DEL GRUPO

Grupos 1-9*

Los Grupos 1-3-ofrecen el número máximo de Frequencias compatibles entre 782 y 810 MHz.

Los Grupos 4-5 cumplen con las regulaciones de Francia para grupo de sistemas tipo A.

Los Grupos 6-7 cumplen con las regulaciones de Francia para grupo de sistemas tipo B.

Los Grupos 8-9 cumplen con las regulaciones de Francia para grupo de sistemas tipo C.

Grupos 10-28*

Los Grupos 10-11 ofrecen el número máximo de Frequencias compatibles entre 782 y 810 MHz.

Los Grupos 12-13 cumplen con las regulaciones de Francia para grupo de sistemas tipo A.

Los Grupos 14-15 cumplen con las regulaciones de Francia para grupo de sistemas tipo B.

Los Grupos 16-17 cumplen con las regulaciones de Francia para grupo de sistemas tipo C.

El Grupo 19 cumple con las regulaciones RegTP de新品 de Alemania para sistemas Públicos ("Nutzergruppe 4") using canales 61 a 63 de TV.

El Grupo 20 cumple con las regulaciones RegTP de新品 de Alemania para temas de "Nutzergruppe 3A" usingo canales 61 y 63 de TV.

El Grupo 21 cumple con las regulaciones RegTP de新品 de Alemania para temas de "Nutzergruppe 3B" using canales 62 a 63 de TV.

El Grupo 22 cumple con las regulaciones RegTP de新品 de Alemania para temas de "Nutzergruppe 3C" using canales 61 a 63 de TV.

El Grupo 23 cumple con las regulaciones RegTP de新品 de Alemania para temas de "Nutzergruppe 3D" using canales 61 a 63 de TV.

El Grupo 24 cumple con las regulaciones RegTP de新品 de Alemania para temas de difusión comercial de "Nutzergruppe 2" usingo canales 61 a 63 de TV.

El Grupo 25 cumple con las regulaciones RegTP de新品 de Alemania para temas de difusión comercial de "Nutzergruppe 1" using canales 61 a 63 de TV.

El Grupo 26 cumple con las regulaciones RegTP de新品es de Alemania para sistemas de difusión comercial de "Nutzergruppe 1" usingo canal 61 de TV.

El Grupo 27 cumple con las regulaciones RegTP de新品es de Alemania para nosotros de difusión comercial de "Nutzergruppe 2" usingo canal 61 de TV.

El Grupo 28 ofrece el numero maximalo de frequencies compatibles entre 782 y 810 MHz (canal 60 de TV).

*Comuniquee con la autoridad nacional para Obtener informacion en cuando a las frequencias legales disponibles y usos legales del equipo en su area.

TABLE2 SISTemas CON FRECUENCIAS COMPATIBLES EN LA BANDA R6 (782-810 MHz / 782,1-819,3 MHz)

Canal	Grupo 1	Grupo 2	Grupo 3	Grupo 4	Grupo 5	Grupo 6	Grupo 7	Grupo 8	Grupo 9	Grupo 10
1	782.250	782.500	783.250	783.750	809.250	782.100	809.500	782.300	808.225	782.175
2	782.875	783.625	784.750	784.500	808.500	784.025	808.775	783.000	807.000	782.775
3	784.625	784.125	785.500	786.500	807.250	784.775	806.500	784.225	806.300	783.675
4	785.250	785.125	785.500	787.500	806.750	786.225	805.700	784.975	804.700	785.025
5	787.250	786.375	788.375	790.750	803.750	788.900	805.300	788.000	804.000	785.775
6	788.750	788.375	789.000	791.750	803.250	790.100	804.500	788.700	802.775	786.225
7	790.750	788.875	791.500	793.250	801.750	792.025	802.975	789.900	798.300	788.025
8	791.250	790.750	792.250	793.750	801.250	792.775	802.225	797.100	796.700	789.525
9	792.500	792.375	792.750	794.500	800.500	796.900	798.500	798.300	794.775	790.725
10	794.875	793.375	793.750	795.500	799.500	798.500	796.900	800.225	792.225	791.175
11	795.500	794.625	794.375	796.250	795.500	802.225	792.775	800.975	791.000	791.775
12	796.625	798.125	796.750	799.500	794.500	802.975	792.025	804.000	789.100	792.225
13	800.000	799.375	797.750	800.500	791.250	804.500	790.100	805.100	788.000	793.125
14	801.750	799.875	801.500	801.250	790.750	805.700	788.900	805.900	784.225	793.575
15	803.000	801.375	803.000	803.250	788.250	806.500	786.225	808.225	783.000	794.625
16	804.000	802.000	803.500	804.250	787.500	808.775	784.775	808.975	782.300	795.825
17	804.750	803.625	804.750	806.750	786.500	809.500	782.100			797.175
18	807.125	804.875	806.750	807.500	784.500					797.925
19	808.375	807.000	807.500	808.500	783.250					798.375
20	809.000	808.750	809.000	809.750	782.750					800.325
21	809.875	809.625	809.625							801.075
22										801.525
23										802.875
24										803.325
25										803.925
26										805.725
27										806.175
28										806.925
29										809.175
30										809.775
...	MA/R7	MA/R7	MA/R7	MA/R7	MA/R7	MA/R7	MA/R7	MA/R7	MA/R7	R7

Canal	Grupo 11	Grupo 12	Grupo 13	Grupo 14	Grupo 15	Grupo 16	Grupo 17	Grupo 18	Grupo 19
1	782.025	782.750	809.750	782.100	809.500	782.300	808.975	790.925	798.900
2	782.475	783.250	808.500	782.500	808.775	783.000	808.225	791.400	799.475
3	783.225	784.500	807.500	784.775	806.500	786.025	807.000	792.525	800.625
4	785.025	786.500	806.750	786.225	805.700	786.775	806.300	793.100	801.125
5	785.925	787.500	804.250	788.500	805.300	788.700	804.700	793.425	801.450
6	786.675	788.250	803.250	788.900	802.225	790.300	804.000	793.925	801.925
7	787.125	790.750	801.250	789.700	800.025	791.000	802.775	795.050	803.050
8	787.725	791.250	800.500	790.100	798.500	792.225	798.300	795.675	803.575
9	788.475	794.500	799.500	792.025	796.500	792.975	797.100	800.600	804.800
10	789.075	795.500	796.250	792.775	792.775	796.700	794.775	801.150	806.850
11	790.575	799.500	795.500	796.500	792.025	797.100	794.025	802.025	807.475
12	791.175	800.500	794.500	798.500	790.100	800.225	792.975	802.325	808.650
13	791.625	801.250	793.750	800.025	789.700	800.975	792.225	803.075	809.175
14	792.825	801.750	793.250	802.225	788.900	802.775	789.900	804.825	809.475
15	795.975	803.250	791.750	805.300	788.500	805.100	788.700	805.200	809.975
16	796.875	803.750	790.750	805.700	786.225	805.900	784.225	805.800
17	797.625	806.750	787.500	806.500	784.775	806.300	783.000	806.950
18	798.075	807.250	786.500	808.775	782.500	807.000	782.300	807.475
19	798.825	808.500	784.500	809.500	782.100			809.425
20	799.425	809.250	783.750					809.950
21	800.475
22	801.075
23	801.825
24	802.275
25	803.025
26	804.375
27	805.425
28	805.875
29	808.875
30	809.625
...	R7	R7	R7	R7	R7	R7	R7	R7	R7
Canal	Grupo 20	Grppo 21	Grupo 22	Grupo 23	Grupo 24	Grupo 25	Grupo 26	Grupo 27	Grupo 28
1	791.200	790.300	790.350	790.400	790.400	790.100	790.100	790.100	782.100
2	791.900	791.250	790.750	790.800	790.800	790.500	790.500	790.600	782.400
3	792.325	791.950	791.300	791.350	791.350	791.050	791.050	791.575	783.300
4	792.900	792.375	792.425	792.475	792.475	791.750	791.750	792.050	783.600
5	793.725	792.950	793.000	793.875	793.050	792.175	792.175	792.800	784.050
6	794.825	793.775	793.825	794.975	793.875	792.750	792.750	793.325	784.350
7	795.350	794.875	794.925	795.500	794.975	793.575	793.575	794.425	784.950
8	796.100	795.400	795.450	796.725	795.500	794.675	794.675	795.250	785.250
9	796.575	796.150	796.675	797.700	796.725	795.200	795.200	795.825	787.050
10	801.725	796.625	797.650	799.350	797.700	795.950	795.950	796.250	787.350
11	802.825	798.700	801.825	803.500		796.425	796.425	796.950	787.950
12	803.350	801.775	803.450	805.700		797.400	797.400	797.500	788.250
13	804.100	803.400	805.650	806.400		797.900	797.900	797.900	788.700
14	804.575	804.150	806.350	806.800		803.200			789.000
15	807.200	804.625	806.750	808.475		806.100			789.600
16	807.900	806.700	807.300	809.050		806.500			789.900
17	808.325	807.250	808.425	809.875		807.050
18	808.900	807.950				807.750
19		808.375				808.175
20		808.950				808.750
21						809.575
22
23
24
25
26
27
28
29
30
...	R7	R7	R7	R7	R7	R7	R7	R7	R7

DATI TECHNICI

Busta con cerniera lampo (U2) 26A14

Cacciavite 80A498

Cavo coassiale per antenna (60 cm) UA802

Antenna a 1/2 onda (782-810 MHz) UA820A

La "Lista maestra" de Shure (Grupos A1-B3) es un indice completo de todas las frequencies其中之一 en la banda de 782-810 MHz, en intervalos de 25 kHz cada uno.

L'ELENCO PRINCIPALE
