MODE D'EMPLOI M3 SHURE
Gamage de la fréquence porteuse RF
692-716 MHz
Distance utile
152,4 metres dans les conditions typiques; 487.6 m max.
REMARQUE : La distance utile réelle dépend des facteurs affectant le signal RF, tels que l'absorption, la réflexion et les perturbations.
Réponse en fréquence audio
50 à 15 000 Hz, ±2 dB.
REMARQUE: La réponse en fréquence globale dépend de la qualité du microphone.
Gamage de réglage du gain
U1:0à40dB
U2:0à26dB
Modulation
Système compresseur-extenseur d'écart ±18 kHz avec préaccentuation et désaccentuation.
Puisance de sortie RF
U1, U2: 10 mW maximum.
Dynamique
102 dB, pondéré A
Sensibilité RF
| U4S | U4D |
| -110 dBm | -107 dBm |
| 12 dB SINAD | 12 dB SINAD |
| -105 dBm | -102 dBm |
| 30 dB SINAD | 30 dB SINAD |
Rejet d'image
90 dB (typique)
Rejet des fréquences parasites
75 dB (typique)
Attenuation ultime (réf. écarts de 18 kHz)
100 dB, pondéré A
Polarité audio
Une pression positive sur le diaphragme du microphone (ou une tension positive appliquée au bout de la fiche téléphonique WA302) engendre une tension positive à la broche 2 par rapport à la broche 3 de la sortie à basse impédance et à l'extrémité du jack 1/4 po de la sortie à haute impédance.
Distorsion du système (réf. écart ±18 kHz, modulation 1 kHz)
0,3 % de distorsion harmonique totale (typique).
Alimentation électrique
U1, U2 : piles alcalines AA de 1,5 V (Duracell MN1604 recommandées); piles au nickel-cadmium en option.
U4:230 Vca,50/60 Hz.
Consommation de puissance: 9.6 W min,13.2 W max (U4S)
12 W min,16 W max (U4D)
15 W min,16 W max (UA845)
Capacité des piles (typique)
12 heures d'utilisation (piles alcalines AA de 1,5 V Duracell MN1500).
Température de fonctionnement
-6 à +49 °C.
REMARQUE: Les caractéristiques des piles peuvent changer ces valeurs.

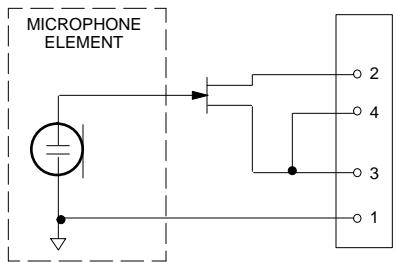

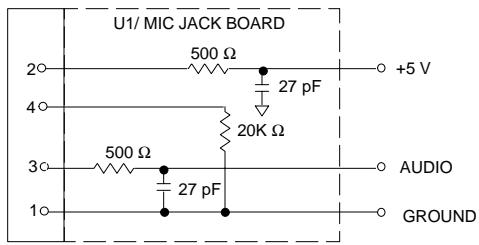

Entrée de l'émetteur U1 (Figure 1)
| Connecteur : | TA4F ou LEMO |
| Configuration de l'entrée : | Asymétrique, active |
| Impédance réelle : | 18 kW avec micro-cravate 1 MW avec cordon d'instrument |
| Niveau d'entrée maximal : | 6 V c-à-c (+7 dBV) pour 1 % DHT; gain minimal et signal de 1 kHz |
| Affectation des broches TA4F : | Broche 1 : à Masse Broche 2 : à +5 V Broche 3 : à Audio Broche 4 = 20 k à Masse et Audio (Sur le cordon adaptateur d'instrument, la broche 4 est flottante) |
| Affectation des broches LEMO : | Broche 1 : à Broche 3 et 10 kW à Masse Broche 2 : à +5 V Broche 3 : à Broche 1 Broche 4 : à Blindage (Masse por biases positif) |
| Tension d'alimentation fantôme : | +5V alimenté à la cartouché du microphone |
NOTE: LALVALIER MIC TIES PINS 3 AND 4
TOGETHER; GUITAR CABLE DOES NOT.

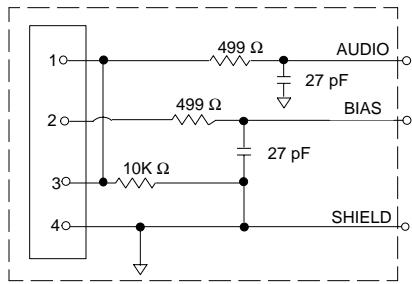

U1L (LEMO 4 PIN) MIC JACK BOARD
FIGURE 1
Sortie de I'émetteur U1
| Connecteur : | Antenne |
| Impédance réalisée : | 50 Ω |
| Niveau de sortie nominal : | +10 dBm |
| Niveau de sortie maximal : | +11 dBm |
| Affectation des broches : | Boîtier = Masse Centre = Signal |
Entrée de l'émetteur U2
| Configuration de l'entrée : | Asymétrique, active |
| Impédance réelle : | 20 kΩ |
| Niveau d'entrée maximal : | 3 V c-à-c (+0.5 dBV) pour 1 % DHT; gain minimal et signal de 1 kHz |
Sortie de I'émetteur U2
| Connecteur : | SMC |
| Impédance réelle : | 50 Ω |
| Niveau de sortie nominal : | +10 dBm |
| Niveau de sortie maximal : | +11 dBm |
| Affectation des broches : | Boîtier = Masse Centre = Signal |
Entrée des récepteurs U4S et U4D
| Connector : | Antenne | Entrée secteur | Interface réseau |
| Type de connecteur : | BNC | CEI | D 25 broches |
| Impédance réalisée : | 50 Ω | — | — |
| Niveau d'entrée nominal : | -95 à -30 dBm | 90 à 230 Vca, 50/60 Hz | Logique CMOS |
| Niveau d'entrée maximal : | +6 dBm (-20 dBm recommendé) | 230 V ca, 50/60 Hz | — |
| Affectation des broches : | Boîtier = Masse Centre = Signal | Norme CEI | — |
| Tension d'alimentatio fantôme : | 12 V cc, 150 mA maximal | — | — |
Sortie des récepteurs U4S et U4D
| Connecteur : | Écouteurs de contrôle | Sortie secteur | Audio à haute impédance | Audio à bass impédance* | Interface réseau |
| Configurations de la sortie : | Mono asymétrique, 1/4 po | — | Asymétrique | Symétrique | Voir annexe |
| Impédance réalisée : | 300 Ω | — | 1 kΩ | 30 Ω | Voir annexe |
| Niveau d'entrée nominal : | — | 90 à 230 Vca, 5 A | — | — | Logique CMOS |
| Affectation des broches : | Pointe = Sous tension Nuque = Sous tension Gaine = Masse | Norme CEI | Pointe = Sous tension Nuque/gain e = Masse | 1 = Masse 2 = Sous tension 3 = Sous tension | Voir annexe |
| Protection tension/intensité/alimentation fantôme | Oui | Oui | Oui | 5V, 700 mA max. |
*Niveau de sortie: mic = ligne - 30 dB
Encombrement
U1:175,2 g sans piles
U2/58, U2/BETA 58A : 375,6 g sans piles
U2/87, U2/BETA 87 : 303,1 g sans piles
U4S : 3,30 kg
U4D:3,85kg
Homologation
Les systèmes sans fil série UHF Shure sont conformes aux exigences essentielles de la directive européenne R&TTE 99/5/CE et sont autorisés à porter la marque CE.
U1, U2: Conformé à la norme ETSI européen EN 300 422 (parties 1 et 2) et ETS 300 445/A1.
U4, U4D: Conformé à la norme ETSI européen ETS 300 445/A1 et EN 60950.
CE MATERIEL RADIO EST PREVU POUR UTILISATION EN SPECTACLES PROFESSIONNELS (CLASSE I) ET APPLICATIONS SIMILAIRES.
ACCESSOIRES FOURNIS
Adaptateur de support de microphone (U2) WA371
Pochette à fermetre éclair (U1) 26A13
Pochette à fermetre éclair (U2) 26A14
Tournevis 80A498
Cable coaxial d'antenne (60 cm) UA802
Antenne demi-onde (692 à 716 MHz) UA820B
Valise de transport pour Iemetteur 65A8257
Insertion de valise de transport 29B1577
ACCESSOIRESN OPTION
Cordon adaptateur d'instrument (U1) . WA302
Connecteur femelle 4 broches TA4F (U1) WA33
Commutateur audio en ligne (U1) . WA360
Câble d'interface récepteur-mélangeur de 1,80 m (fiche
délémonique 1/4 po et fiche XLR) WA410
Rallonged'antenne de 7,6 m UA825
Rallonge d'antenne de 30,4 m. UA8100
Rallonged'antenne de 15,2 m . UA850
Kit d'antenne active à distance en ligne (692-716 MHz) UA830UB
Système répartiteur d'antennes/alimentation, 230 Vca . UA845-UB
Antenne directionelle UA870UB
PIECES DE RECHANGE
Kit d'installation (tournevis, pieds, serre-câbles) 90VL1371
Adaptateurs de montage des antennes à l'avant 95A8647
Cordon d'alimentation 230 Vca 95A8247
Cordon d'alimentation en série 304 mm (230 V) 85A8678
Cartouche SM58® avec grille (U2/58) R158
Cartouche BETA 58A avec grille (U2/BETA 58) R179
Cartouche SM87 avec grille (U2/87) R165
Cartouche BETA 87A avec grille (U2/BETA 87) R166
Cartouche BETA 87C avec grille (U2/BETA 87) . RPW100
Grille argent mat (U2/58) RK143G
Grille argent mat (U2/BETA 58) RK265G
Grille argent mat (U2/BETA 87) RK313G
Grille noire (U2/87) RK214G
Grille noire (U2/BETA 58) RK323G
Grille noire (U2/BETA 87) RK324G
Pince de ceinture (U1) 53A8247A
Antenne (U1) 95A8646
Antenne (U2) 95A2029
RENSEIGNEMENTS SUR L'OCTROI DE LICENCE
Tout changement ou modification n'avant pas fait l'objet d'une autorisation expresse de Shure Incorporated peut entraîner la nullité du droit d'utilisation de l'équipement. La licence d'utilisation de l'équipement du microphone sans fil Shure demeure la responsabilité de l'utiliseur, et elle dépend de la classification de l'utiliseur et de l'application prévue par lui ainsi que de la fréquence sélectionnée. Shure commande vivement de semettre en rapport avec les autorités compétentes des télécommunications pour l'obtention des autorisations nécessaires, ainsi qu'avant deCHOISIR et decommander des fréquences.
INFORMATIONS DE CONFORMITE R&TTE
IMPORTANT! Les transmetteurs modès Shure U1 et U2 conforme aux exigences essentielles de la directive européen R&TTE 99/5/CE et sont autorisés à porter la marque CE. C< O682
Le recepteur modèle Shure U4 conforme aux exigences essentielles de la directive française R&TTE 99/5/CE et sont autorisés à porter la marque CE. C€
CE MATÉRIEL RADIO EST PRÉVU POUR UTILISATION EN SPECTACLES PROFESSIONNELS ET APPLICATIONS SIMILAIRES.
REMARQUE : IL EST POSSIBLE QUE CE MATÉRIEL SOIT CAPABLE DE FONCTIONNER SUR CERTAINES FREQUENCES NON AUTORISÉES LOCALEMENT. SE METTRE EN RAPPORT AVEC LES AUTORITÉS COMPÉTENTES POUR OB-TENIR LES INFORMATIONS SUR LES FREQUENCES AUTORISÉES POUR LES SYSTÉMES DE MICROPHONES SANS FIL LOCALEMENT
Autorisation d'utilisation : Noter qu'une licence officielle d'utilisation de ce matériel peut être requise dans certains endroits. Consulter les autorités compétentes pour les spécifications possibles.
Les modèles d'transmetteur Shure U1 et U2 peuvent être utilisés dans les pays et aux games de féquences indiqués au Tableau 1.
TABLEAU 1
| Code de Pays | U1-M3, U2-M3 (692 - 716 MHz) | U1-R3, U2-R3 (774 - 782 MHz) | U1-R7, U2-R7 (782 - 810 MHz) | U1-R6, U2-R6 (800 - 820 MHz) | U1-R2, U2-R2 (800 - 320 MHz) | U1-S2, U2-S2 (838 - 862 MHz) |
| A | 692-716 MHz* | 774-782 MHz* | 782-810 MHz* | 800-820 MHz* | 800-830 MHz* | 838-862 MHz* |
| B | 692-716 MHz* | 774-782 MHz* | 782-810 MHz* | 800-820 MHz* | 800-830 MHz* | 838-862 MHz* |
| CH | 692-716 MHz* | 774-782 MHz* | 782-810 MHz* | 800-820 MHz* | 800-830 MHz* | 838-862 MHz* |
| D | 692-716 MHz* | 774-782 MHz* | 782-810 MHz* | 800-820 MHz* | 800-830 MHz* | 838-862 MHz* |
| E | 692-716 MHz* | 774-782 MHz* | 782-810 MHz* | 800-820 MHz* | 800-830 MHz* | 838-862 MHz* |
| F | 692-716 MHz* | 774-782 MHz* | 782-810 MHz* | 800-820 MHz* | 800-830 MHz* | * |
| GB | 692-716 MHz* | 774-782 MHz* | 782-810 MHz* | * | * | 838-862 MHz* |
| GR | 692-716 MHz* | 774-782 MHz* | 782-810 MHz* | 800-820 MHz* | 800-830 MHz* | 838-862 MHz* |
| I | 692-716 MHz* | 774-782 MHz* | 782-810 MHz* | * | * | * |
| IRL | 692-716 MHz* | 774-782 MHz* | 782-810 MHz* | 800-820 MHz* | 800-830 MHz* | 838-862 MHz* |
| L | 692-716 MHz* | 774-782 MHz* | 782-810 MHz* | 800-820 MHz* | 800-830 MHz* | 838-862 MHz* |
| NL | 692-716 MHz* | 774-782 MHz* | 782-810 MHz* | 800-820 MHz* | 800-830 MHz* | 838-862 MHz* |
| P | 692-716 MHz* | 774-782 MHz* | 782-810 MHz* | 800-820 MHz* | 800-830 MHz* | 838-862 MHz* |
| DK | * | * | 800-810 MHz* | 800-820 MHz* | 800-830 MHz* | * |
| FIN | * | * | 800,1-810 MHz* | 800,1-819,9 MHz* | 800,1-819,9 MHz* | * |
| N | * | * | 800-810 MHz* | 800-820 MHz* | 800-830 MHz* | * |
| S | * | * | 800-810 MHz* | 800-814 MHz* | 800-814 MHz* | * |
| Tous les autres pays | * | * | * | * | * | * |
*Se metre en rapport avec les autorités compétentes pour obtenir les informations sur les fréquences autorisées disponibles localement et sur l'utilisation autorisée du matériel.
REMARQUE : Shure recommende de maintainir une séparation de 500 kHz entre chaque canal de récepteur dans les récepteurs à canal double U4D. Ne pas hesiter à contacter le service clientèle de Shure (49-7131-72140) pour toute assistance ou informations complémentaires concernant la sélection et le réglage des fréquences.
GUIDE DE COMPATIBILITÉ DU SYSTème SANS FIL M3 UHF
Le tableau suivant donne une liste générale des systèmes compatibles en fréquence dans la bande de 692,000 à 716,000 MHz. Chaque groupe comprend plusieurs canaux compatibles les uns avec les autres.
Jusqu'à 20 systèmes sans fil UHF Shure peuvent être utilisés simultanément dans la bande de 692 à 716 MHz si ces systèmes sont de versions de fréquence UB (abandonnées) ou d'une combinaison de versions UB et M3. Jusqu'à 30 systèmes sans fil MK2 UHF Shure peuvent être utilisés simultanément dans la bande de 692 à 716 MHz s'ils sont tous de versions de fréquence M3.
Remarque: Les combinaisons d'émetteurs UHF Shure et de récepteurs MK2 UHF Shure ainsi que les combinaisons d'émetteurs MK2 UHF Shure et de récepteurs UHF Shure NE SONT PAS censées fonctionner. Toujours utiliser les combinaisons émetteurs–récepteurs de même version de fréquence (M3 ou UB).
Les groupes 1 à 16 DOIVENT être utilisés si l'installation comprend des systèmes sans fil UHF Shure (fréquence UB seulement) ou des systèmes sans fil UHF Shure et des systèmes sans fil MK2 UHF Shure (fréquences UB et M3)
Les groupes 1 à 16 PEUVENT seront utilisés si l'installation comprend des systèmes sans fil MK2 UHF Shure seulement (versions de fréquence M3).
Les groupes 17 à 27 peuvent UNIQUEMENT être utilisés si l'installation comprend des systèmes sans fil MK2 UHF Shure seulement (versions de fréquence M3).
COMPOSANTS DES GROUPE
Groupes 1 à 10^*
Les groupes 1 à 3 offrent le nombre maximum de fréquences compatibles entre 692 et 716 MHz.
Le groupe 4 offre le nombre maximum de fréquences compatibles entre 692 et 716 MHz. Les groupes 5 à 6 offrent le nombre maximum de fréquences compatibles entre 692 et 716 MHz.
Le groupe 7 offre le nombre maximum de fréquences compatibles entre 692 et 716 MHz. Les groupes 8 à 10 offrent le nombre maximum de fréquences compatibles entre 692 et 716 MHz listées en ordre descendant.
Groupes 11 à 16*
Les groupes 11 à 12 sont conformes aux réglementations françaises pour le groupe d'utilisateurs A.
Les groupes 13 à 14 sont conformes aux réglementations françaises pour le groupe d'utilisateurs B.
Les groupes 15 à 16 sont conformes aux réglementations françaises pour le groupe d'utilisateurs C.
Groupes 17 à 27*
Les groupes 17 à 18 offrent le nombre maximum de fréquences compatibles entre 692 et 716 MHz.
Les groupes 19 à 20 sont conformes aux réglementations françaises pour le groupe d'utilisateurs A.
Les groupes 21 à 22 sont conformes aux réglementations françaises pour le groupe d'utilisateurs B.
Les groupes 23 à 24 sont conformes aux réglementations françaises pour le groupe d'utilisateurs C.
Les groupes 25 à 26 sont conformes aux réglementations allemandes pour les utilisateurs de diffusion.
Le groupe 27 est conforme aux réglementations belges pour les utilisateurs de diffusion.
*SeMETRE en rapport avec les autorités compétentes pour Obtirer les informations sur les fréquences autorisées disponibles localement et sur l'utilisation autorisée du matériel.
TABLEEAU 2 SYSTÉMES COMPATIBLES EN FRÉQUENCY DANS LA BANDE M3 (692-716 MHz)
| Channel | Groupe 1 | Groupe 2 | Groupe 3 | Groupe 4 | Groupe 5 | Groupe 6 | Groupe 7 | Groupe 8 |
| 1 | 692.500 | 692.125 | 692.250 | 698.250 | 692.500 | 692.125 | 692.125 | 715.625 |
| 2 | 693.375 | 692.625 | 695.125 | 698.875 | 693.250 | 693.500 | 693.125 | 714.625 |
| 3 | 694.500 | 693.375 | 695.875 | 700.000 | 694.250 | 694.125 | 693.625 | 714.000 |
| 4 | 695.000 | 694.375 | 697.125 | 700.625 | 695.000 | 695.125 | 694.625 | 713.125 |
| 5 | 697.000 | 695.125 | 698.625 | 701.500 | 695.500 | 695.750 | 695.875 | 712.000 |
| 6 | 698.000 | 698.875 | 699.875 | 702.000 | 696.250 | 697.000 | 696.500 | 710.250 |
| 7 | 699.250 | 699.375 | 700.625 | 702.750 | 697.250 | 697.750 | 697.875 | 708.125 |
| 8 | 699.750 | 700.625 | 701.625 | 703.750 | 698.000 | 699.125 | 698.875 | 707.625 |
| 9 | 702.875 | 703.125 | 702.375 | 704.375 | 704.500 | 700.125 | 700.500 | 706.750 |
| 10 | 703.750 | 704.625 | 703.625 | 709.000 | 706.000 | 701.625 | 701.500 | 706.250 |
| 11 | 705.500 | 706.375 | 704.375 | 709.500 | 706.750 | 702.250 | 703.375 | 703.625 |
| 12 | 707.500 | 707.125 | 708.375 | 710.250 | 707.250 | 710.125 | 703.875 | 702.625 |
| 13 | 708.500 | 707.625 | 709.375 | 711.250 | 708.750 | 710.625 | 705.875 | 701.875 |
| 14 | 709.000 | 708.375 | 709.875 | 711.875 | 709.500 | 711.500 | 706.875 | 699.875 |
| 15 | 709.750 | 710.875 | 710.750 | 712.750 | 711.250 | 712.125 | 707.625 | 696.375 |
| 16 | 710.250 | 711.500 | 711.875 | 713.250 | 712.000 | 713.125 | 708.125 | 695.875 |
| 17 | 712.750 | 712.500 | 713.375 | 714.000 | 713.250 | 713.875 | 709.125 | 694.625 |
| 18 | 713.750 | 713.125 | 714.125 | 715.000 | 714.250 | 714.375 | 709.625 | 693.750 |
| 19 | 714.500 | 714.375 | 714.625 | 715.625 | 715.000 | 715.250 | 692.375 | |
| 20 | 715.500 | 715.125 | 715.625 | 716.000 | 715.875 | |||
| 21 | ||||||||
| 22 | ||||||||
| 23 | ||||||||
| 24 | ||||||||
| 25 | ||||||||
| 26 | ||||||||
| 27 | ||||||||
| 28 | ||||||||
| 29 | ||||||||
| 30 | ||||||||
| UB/M3 | UB/M3 | UB/M3 | UB/M3 | UB/M3 | UB/M3 | UB/M3 | UB/M3 | |
| Channel | Groupe 9 | Groupe 10 | Groupe 11 | Groupe 12 | Groupe 13 | Groupe 14 | Groupe 15 | Groupe 16 |
| 1 | 715.500 | 715.125 | 692.250 | 715.500 | 692.500 | 714.975 | 692.000 | 716.000 |
| 2 | 714.250 | 714.125 | 695.250 | 714.500 | 693.300 | 712.775 | 692.700 | 714.775 |
| 3 | 712.750 | 713.625 | 695.750 | 713.250 | 694.500 | 712.025 | 694.300 | 712.975 |
| 4 | 712.000 | 711.875 | 697.250 | 712.500 | 696.025 | 709.700 | 695.000 | 712.225 |
| 5 | 710.875 | 711.125 | 698.500 | 711.500 | 696.775 | 708.500 | 696.225 | 710.300 |
| 6 | 710.375 | 709.875 | 699.500 | 710.750 | 698.225 | 706.225 | 696.975 | 709.100 |
| 7 | 708.250 | 709.000 | 700.250 | 707.750 | 701.700 | 702.500 | 700.000 | 703.000 |
| 8 | 707.125 | 708.375 | 702.750 | 707.250 | 702.500 | 701.700 | 700.700 | 701.900 |
| 9 | 704.125 | 707.375 | 703.500 | 705.750 | 706.225 | 701.300 | 706.775 | 700.000 |
| 10 | 702.500 | 706.625 | 704.500 | 705.250 | 708.500 | 698.225 | 709.100 | 698.775 |
| 11 | 700.625 | 705.125 | 705.750 | 704.500 | 709.300 | 696.775 | 710.300 | 696.225 |
| 12 | 699.000 | 700.875 | 707.250 | 703.500 | 709.700 | 696.025 | 711.000 | 695.000 |
| 13 | 698.125 | 700.000 | 707.750 | 699.500 | 712.775 | 694.500 | 712.225 | 694.300 |
| 14 | 697.625 | 699.375 | 710.750 | 698.500 | 713.500 | 693.300 | 714.775 | 692.700 |
| 15 | 695.875 | 697.625 | 711.500 | 697.750 | 714.975 | 692.500 | 716.000 | 692.000 |
| 16 | 694.875 | 696.875 | 712.500 | 695.250 | ||||
| 17 | 694.375 | 696.375 | 714.500 | 694.750 | ||||
| 18 | 693.250 | 694.625 | 715.500 | 692.250 | ||||
| 19 | 692.500 | 694.125 | ||||||
| 20 | 693.125 | |||||||
| 21 | ||||||||
| 22 | ||||||||
| 23 | ||||||||
| 24 | ||||||||
| 25 | ||||||||
| 26 | ||||||||
| 27 | ||||||||
| 28 | ||||||||
| 29 | ||||||||
| 30 | ||||||||
| UB/M3 | UB/M3 | UB/M3 | UB/M3 | UB/M3 | UB/M3 | UB/M3 | UB/M3 | |
| Channel | Groupe 17 | Groupe 18 | Groupe 19 | Groupe 20 | Groupe 21 | Groupe 22 | Groupe 23 | Groupe 24 |
| 1 | 692.875 | 692.275 | 692.250 | 715.500 | 693.300 | 714.975 | 693.100 | 714.775 |
| 2 | 693.625 | 693.025 | 695.750 | 714.500 | 693.700 | 712.025 | 693.900 | 712.975 |
| 3 | 694.675 | 694.075 | 697.250 | 713.250 | 694.500 | 710.100 | 694.300 | 712.225 |
| 4 | 695.575 | 694.975 | 697.750 | 712.500 | 696.775 | 709.700 | 695.000 | 709.900 |
| 5 | 696.025 | 695.425 | 698.500 | 711.500 | 698.225 | 708.900 | 698.025 | 709.100 |
| 6 | 696.925 | 696.325 | 699.500 | 710.750 | 700.500 | 708.500 | 698.775 | 708.700 |
| 7 | 697.675 | 697.075 | 700.250 | 707.750 | 700.900 | 706.225 | 700.000 | 708.000 |
| 8 | 698.125 | 697.525 | 703.500 | 707.250 | 702.100 | 704.775 | 700.700 | 704.225 |
| 9 | 698.875 | 698.275 | 704.500 | 705.750 | 702.500 | 701.700 | 702.300 | 702.300 |
| 10 | 699.475 | 698.875 | 705.250 | 705.250 | 706.975 | 700.900 | 708.000 | 700.700 |
| 11 | 699.925 | 699.325 | 705.750 | 703.500 | 708.900 | 698.975 | 708.700 | 700.000 |
| 12 | 700.525 | 699.925 | 707.250 | 699.500 | 709.300 | 698.225 | 709.100 | 698.775 |
| 13 | 701.425 | 700.825 | 707.750 | 698.500 | 710.100 | 696.775 | 709.900 | 698.025 |
| 14 | 701.875 | 701.275 | 710.750 | 697.750 | 712.025 | 696.025 | 712.225 | 695.000 |
| 15 | 702.775 | 702.175 | 711.500 | 696.500 | 712.775 | 694.100 | 712.975 | 694.300 |
| 16 | 704.575 | 703.975 | 712.500 | 695.750 | 714.225 | 692.500 | 714.025 | 693.900 |
| 17 | 705.775 | 705.175 | 714.500 | 694.750 | 714.775 | 693.100 | ||
| 18 | 707.575 | 706.975 | 715.500 | 692.250 | ||||
| 19 | 708.475 | 707.875 | ||||||
| 20 | 708.925 | 708.325 | ||||||
| 21 | 709.825 | 709.225 | ||||||
| 22 | 710.425 | 709.825 | ||||||
| 23 | 711.325 | 710.725 | ||||||
| 24 | 711.775 | 711.175 | ||||||
| 25 | 712.525 | 711.925 | ||||||
| 26 | 712.975 | 712.375 | ||||||
| 27 | 714.025 | 713.425 | ||||||
| 28 | 714.775 | 714.175 | ||||||
| 29 | 715.375 | 714.775 | ||||||
| 30 | 715.825 | 715.225 | ||||||
| M3 | M3 | M3 | M3 | M3 | M3 | M3 | M3 |
| Channel | Groupe 25 | Groupe 26 | Groupe 27 |
| 1 | 692.150 | 692.600 | 710.150 |
| 2 | 692.600 | 692.975 | 710.600 |
| 3 | 694.000 | 694.450 | 710.900 |
| 4 | 694.900 | 695.125 | 711.500 |
| 5 | 695.650 | 695.575 | 711.800 |
| 6 | 696.100 | 696.550 | 712.250 |
| 7 | 697.000 | 697.075 | 713.300 |
| 8 | 697.450 | 698.350 | 714.200 |
| 9 | 698.050 | 698.875 | 714.650 |
| 10 | 698.500 | 699.175 | 714.950 |
| 11 | 699.400 | 699.850 | 715.475 |
| 12 | 699.850 | 700.300 | 715.850 |
| 13 | 704.250 | 704.325 | |
| 14 | 705.000 | 705.975 | |
| 15 | 705.450 | 706.575 | |
| 16 | 706.800 | 707.325 | |
| 17 | 707.400 | 708.525 | |
| 18 | 708.300 | 710.075 | |
| 19 | 710.900 | 710.825 | |
| 20 | 711.350 | 711.425 | |
| 21 | 712.100 | 711.800 | |
| 22 | 712.700 | 712.475 | |
| 23 | 713.150 | 713.750 | |
| 24 | 714.650 | 714.650 | |
| 25 | 715.700 | 715.250 | |
| 26 | |||
| 27 | |||
| 28 | |||
| 29 | |||
| 30 | |||
| M3 | M3 | M3 |
SPEZIFIKATIONEN
Frequenzbereich
692-716 MHz
Reichweite
15 W min, 16 W max (UA845)
La “Liste maitresse” (groupes A1 à B1) est un index complet de toutes les fréquences de systèmes utilisées dans la bande de 716 à 810 MHz, par tranches de 25 kHz.
