BEDIENUNGSANLEITUNG M3 SHURE
BEDIENUNGSPANLEITUNG ANHANG
INFORMATION ADICIONAL
INFORMAZIONI SUPPLEMENTARI
IMPORTANT!
150 m Minimum unter Normalbedingungen; 500 m maximal.
HINWEIS: Die tatsächliche Reichweite hangt von der HF-Signalabsorption, -reflexion und -interferenz ab.
Audiofrequenzgang
50 bis 15,000 Hz, ±2 dB.
HINWEIS: Der Gesamtaudiofrequenzgang des Systems hangt vom
Mikrophonelement ab.
Verständungsbereich
U1: 0 bis 40 dB
U2: 0 bis 26 dB
Modulation
± 18 kHz Komprimierungs-/Dekomprimierungssystem mit Preemphasis und Deemphasis.
Dynamikbereich
102 dB, mit A-Bewertung
HF-Empfindlichkeit:
| U4S | U4D |
| -110 dBm | -107 dBm |
| 12 dB SINAD | 12 dB SINAD |
| -105 dBm | -102 dBm |
| 30 dB SINAD | 30 dB SINAD |
HF-Leistungsabgabe
U1, U2: maximal 10 mW
Spiegelsektion
90 dB (typisch)
Oberwellenunterrückung
75 dB (typisch)
Grenzschalldämmung (bzgl. 45 kHz Abweichung)
100 dB, mit A-Bewertung
Audiopolarität
Positiver Druck auf die Mikrophonmembran (oder positive Spannung an der Spitze des Klinkensteckers WA302) erzeugt positive Spannung an Pin 2 hinsichtlich Pin 3 des Niederimpedanzausgangs und der Spitze des Hochimpedanz-6,3mm-Ausgangs.
Systemverzerrung (bzgl. ± 18 kHz Abweichung, 1 kHz Modulation)
0,3% Gesamtklirrfaktor (typisch)
Stromversorgung
U1, U2: 1,5-V-Alkalibatterie (Duracell MN 1500 wird empfohlen), wahlweise NiCd
U4: 230 V Wechselstrom, 50/60 Hz
Leistungsaufnahme: 9.6 W min, 13.2 W max (U4S)
12 W min, 16 W max (U4D)
Batterielebensdauer Sender (typisch)
12 Stunden (für Duracell MN 1500 1,5-V-Alkalibatterien)
Betriebstemperaturbereich
-6° bis +49° C
HINWEIS: Batterieeigenschaften konnen diesen Bereich einschränken.

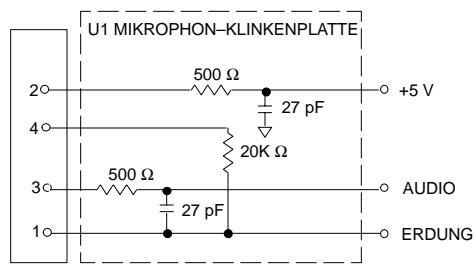

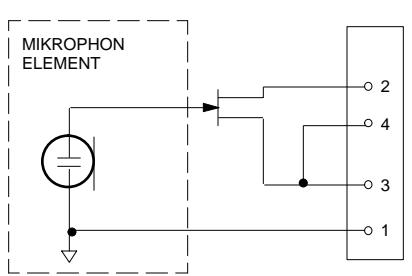

U1-Sendereingang (Abbildung 1)
| Anschluß: | TA4F oder LEMO |
| Eingangskonfiguration: | Asymmetrisch, aktiv |
| Tatsächliche Impedanz: | 18 kΩ Bei Lavalier-Mikrophon 1MΩ mit Instrumentenkabel |
| Maximaler Eingangs-pegel: | 6 Vss (+7 dBV) für 1% Gesamtklirrfaktor bei minimaler Verständigungseinstellung mit 1 kHz Signal |
| TA4F Pinkconfiguration: | Pin 1: Erdung Pin 2: +5V Pin 3: Audio Pin 4: an 20 kΩ für Erdung & Audio (bei Instrumentenadapterkabeln ist Pin 4 nicht geerdet) |

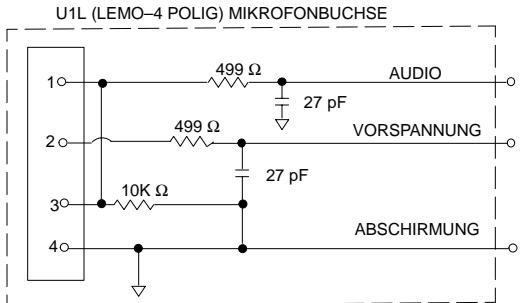

| LEMO Pinkconfiguration: | Pin 1: an Pin 3 und 10 kΩ an Erdung Pin 2: +5V Pin 3: Pin 1 Pin 4: an der Schirmung (Erdung) |
| Spannung für Phantomspeisung: | +5 V Versorgung an Mikrophonkapsel |
HINWEIS: DAS LALVALIERKABEL VERBINDET Pin 3 UND 4; DAS GITARRENKABEL ERFULLT DIESE FUNKTION NICT
ABBILDUNG 1
U1-Senderausgang (Abbildung 1)
| Anschluβtyp: | SMC |
| Tatsächliche Impedanz: | 50 Ω |
| Nominaler AusgangsPEG: | +10 dBm |
| Maximaler AusgangsPEG: | +11 dBm |
| Pinkconfiguration: | Mantel = Erdung Mitte = Signal |
U2-Sendereingang
| Eingangskonfiguration: | Asymmetrisch, aktiv |
| Tatsächliche Impedanz: | 20 KΩ |
| MaximaleR Eingangspegel: | 3 Vss(+0.5 dBV) für 1% Gesamtklirrfaktor bei minimaler Verständigungseinstellung und 1-kHz-Signal |
U2-Senderausgang
| Anschluβtyp: | SMC |
| Tatsächliche Impedanz: | 50 Ω |
| Nominaler Ausgangspiegel: | +10 dBm |
| Maximaler Ausgangspiegel: | +11 dBm |
| Pinkconfiguration: | Mantel = Erdung Mitte = Signal |
U4S- und U4D-Empfängereingang
| Anschluß: | Antenne | Netzeingang | Netzschnittstelle |
| Anschlußtyp: | BNC | CEI 320 | 25–polig D |
| Tatsächliche Impedanz: | 50 Ω | — | — |
| Nominaler Eingangspegel: | -95 bis -30 dBm | 230 V Wechselstrom 50/60 Hz | CMOS–Logik |
| Maximaler Eingangspegel: | +6 dBm (-20 dBm empfohlen) | 254 V Wechselstrom, 50/60 Hz | — |
| Pinkconfiguration : | Mantel = Erdung Mitte = Signal | IEC–Standard | — |
| Spannung für Remote speisung: | 12 V, 150 mA max. | — | 5 V, 700 mA max. |
U4S- und U4D-Empfängerausgang
| Anschluß: | Monitor-ausgsng | Strom-ausgang | High Z-Audio | Low Z-Audio* | Netz-schnittstelle |
| Ausgangs-konfiguratio:n: | Asymmetrisch Mono, 6,3mm-Klinke | — | Asymmet-risch | Symme-trisch | siehe Anhang |
| Tatsächliche Impedanz: | 300 Ω | — | 1 kΩ | 30 Ω | siehe Anhang |
| Nominaler Eingang-spegel: | — | 230 V Wechsel strom, 5A | — | — | CMOS-Logik |
| Pinkon-figuration: | Spitze = unter Spannung tension Ring = unter Spannung Hülse = Erdung | IEC Standar-d | Spitze = unter Spannung Ring/Hülse = Erdung | 1 = Erdung 2 = unter Spannung 3 = unter Spannung | siehe Anhang |
| Spannungs-/Strom-/Phantom-speisungs-schutz? | Ja | Ja | Ja | — |
*Mikrofonpegel = Linepegel -30 dB
Gesamttabmessungen
U1, H x B x T: 92,2 mm x 64,7 mm x 24,2 mm
U1: 175,2 g ohne Batterien
U2/58, U2/BETA 58A: 375,6 g ohne Batterien
U2/87, U2/BETA 87: 303,1 g ohne Batterien
U4S:3,3kg
U4D: 3,85 kg
Zulassung
Die Drahtlossysteme der Serie Shure UHF entsprechen den Grundanforderungen der europäischen R&TTE-Richtlinie 99/5/EC und sind zum Tragen des CE-Zeichens berechtigt.
U1, U2: Entspricht der europäischen ETSI Norm EN 300 422, Teil 1 und 2, und ETS 300 445/A1.
U4, U4D: Entspricht der europäischen ETSI Norm EN 300 445/A1 und EN 60950.
DIESES FUNKGERÄT IST ZUR VERWENDUNG IM UTERHALTUNGSGEWERBE (KLASSE I) UND IN ÄHNLICHEN ANWENDUNGEN VORGESEHEN.
MITGELIEFERTES ZUBEHÖR
Mikrofonstativadapter (U2) WA371
Tasche (U1) 26A13
Tasche (U2) 26A14
Schraubendreher 80A498
Antennenkabel (60cm) UA802
Halbwellenantenne (692-716 MHz) UA820B
Sendertragetasche 65A8257
SendertragetascheEinsatzstuck 29B1577
ZUSATZAUSRÜSTUNG
Instrumentenadapterkabel (U1) . WA302
TA4F 4-polige Buchse (U1) WA330
Inline-Audioschalter (U1) WA360
1,8 m Empfänger-Mischpultkabel (6,3mm Klinken- an XLR-Anschluß) . . . WA410
7,6 m Antennenveränderungskabel UA825
15,2 m Antennenverlängerungskabel UA850
30,4 m Antennenveränderungskabel UA8100
Inline-Antennenversteller (692-716 MHz) UA830UB
Antennen-/Stromverteilungssystem, 230 V Wechselstrom UA845-UB
Aktive UHF-Richtantenne UA870UB
ERSATZTEILE
Beschlagteile (Schraubendreher, Montagefußchen, Kabelklemen) 90VL1371
Trennwandadapter fur Frontantennen 95A8647
230 V Wechselstromkabel 95A8247
304 mm Verkettungsstromkabel (230 V) 95A8678
Microfonkapsel SM58 mit Grill (U2/58) R158
Microfonkapsel BETA 58A mit Grill (U2/BETA 58) R179
Microfonkapsel SM87 mit Grill (U2/87) R165
Microfonkapsel BETA 87A mit Grill (U2/BETA 87) R166
Microfonkapsel BETA 87C mit Grill (U2/BETA 87) RPW100
Grill Mattsilber (U2/58) RK143G
Grill Mattsilber (U2/BETA 58) RK265G
Grill Mattsilber (U2/BETA 58) RK313G
Grill Schwarz (U2/87) RK214G
Grill Schwarz (U2/BETA58) RK323G
Grill Schwarz (U2/BETA 87) RK324G
Gürtelhalter (U1) 53A8247A
Antenne (U1) 95A8646
Antenne (U2) 95A2029
LIZENZINFORMATIONEN
Nicht ausdrücklich von Shure Incorporated genehmigte Änderungen oder Modifikationen können den Entzug der Betriebsgenehmigung für das Gerät zur Folge haben.
Das Erlangen einer Lizenz für drahtlose Shure-Mikrofonsysteme obliegt dem Benutzer. Die Erteilung einer Lizenz hängt von der Klassifizierung und Anwendung durch den Benutzer sowie von der ausgewählten Frequenz ab. Shure empfeht dem Benutzer dringend, sich vor der Auswahl und Bestellung von Frequenzen mit der zuständigen Fernmelde-/Regulierungsbehörde hinsichtlich der ordnungsgemäßen Zulassung in Verbindung zu setzen.
R&TTE-ÜBEREINSTIMMUNGSSINFORMATIONEN
WICHTIG! Die Senders Modells U1 und U2 entsprechen den Grundanforderungen der europäischen R&TTE-Richtlinie 99/5/EC und sind zum Tragen des CE-Zeichens berechtigt. C€ O682 0
Der Empfänger Modell U4 entsprechen den Grundanforderungen der europäischen R&TTE-Richtlinie 99/5/EC und sind zum Tragen des CE-Zeichens berechtigt. CIE DIESES FUNKGERÄT IST ZUR VERWENDUNG IM UNDERHALTUNGSGEWERBE UND IN AHHLICHEN ANWENDUGEN VORGESEHEN.
HINWEIS: DIESES GERÄT KANN MÖGLICHERWEISE Auf EINIGEN FREQUENZEN ARBEITEN, DIE IN IHREM GEBIET NICT ZUGELASSEN SIND. WENDEN SIE SICH BITTE AN DIE ZUSTÄNDIGE BEHRÖDE, UM INFORMATIONEN ÜBER ZUGELASSENE FREQUENZEN FÜR DRAHTLOSE MIKROFONPRODUKTE IN IHREM GEBIET ZU ERHALTEN.
Zulassung: Es ist zu beachten, dass in einigen Gebieten für den Betrieb theses Geräts u.U. eine behörliche Zulassung erforderlich ist. Wenden Sie sichitte an die zuständige Behörde, um Informationen über mögliche Anforderungen zu erhalten.
Die Shure-Sendermodelles U1 und U2 können in den Ländern und mit den Frequenzbereichen verwendet werden, die in Tabelle 1 aufgeführst sind.
LABELLE 1
| Lander-Kurzel | U1-M3, U2-M3 (692 - 716 MHz) | U1-R3, U2-R3 (774 - 782 MHz) | U1-R7, U2-R7 (782 - 810 MHz) | U1-R6, U2-R6 (800 - 820 MHz) | U1-R2, U2-R2 (800 - 320 MHz) | U1-S2, U2-S2 (838 - 862 MHz) |
| A | 692-716 MHz* | 774-782 MHz* | 782-810 MHz* | 800-820 MHz* | 800-830 MHz* | 838-862 MHz* |
| B | 692-716 MHz* | 774-782 MHz* | 782-810 MHz* | 800-820 MHz* | 800-830 MHz* | 838-862 MHz* |
| CH | 692-716 MHz* | 774-782 MHz* | 782-810 MHz* | 800-820 MHz* | 800-830 MHz* | 838-862 MHz* |
| D | 692-716 MHz* | 774-782 MHz* | 782-810 MHz* | 800-820 MHz* | 800-830 MHz* | 838-862 MHz* |
| E | 692-716 MHz* | 774-782 MHz* | 782-810 MHz* | 800-820 MHz* | 800-830 MHz* | 838-862 MHz* |
| F | 692-716 MHz* | 774-782 MHz* | 782-810 MHz* | 800-820 MHz* | 800-830 MHz* | * |
| GB | 692-716 MHz* | 774-782 MHz* | 782-810 MHz* | * | * | 838-862 MHz* |
| GR | 692-716 MHz* | 774-782 MHz* | 782-810 MHz* | 800-820 MHz* | 800-830 MHz* | 838-862 MHz* |
| I | 692-716 MHz* | 774-782 MHz* | 782-810 MHz* | * | * | * |
| IRL | 692-716 MHz* | 774-782 MHz* | 782-810 MHz* | 800-820 MHz* | 800-830 MHz* | 838-862 MHz* |
| L | 692-716 MHz* | 774-782 MHz* | 782-810 MHz* | 800-820 MHz* | 800-830 MHz* | 838-862 MHz* |
| NL | 692-716 MHz* | 774-782 MHz* | 782-810 MHz* | 800-820 MHz* | 800-830 MHz* | 838-862 MHz* |
| P | 692-716 MHz* | 774-782 MHz* | 782-810 MHz* | 800-820 MHz* | 800-830 MHz* | 838-862 MHz* |
| DK | * | * | 800-810 MHz* | 800-820 MHz* | 800-830 MHz* | * |
| FIN | * | * | 800,1-810 MHz* | 800,1-819,9 MHz* | 800,1-819,9 MHz* | * |
| N | * | * | 800-810 MHz* | 800-820 MHz* | 800-830 MHz* | * |
| S | * | * | 800-810 MHz* | 800-814 MHz* | 800-814 MHz* | * |
| Alle anderen | * | * | * | * | * | * |
*Für Informationen bezüglich der für Ihr Gebiet verfügbar gewichtig zugelassenen Frenzen und der gesetzlichen Bestimmungen für den Einsatz der Geräte setzen Sie sichitte mit der zuständigen örtlichen Behörde in Verbindung.
HINWEIS: Shure empfehlt, 500 kHz Kanaltrennung zwischen jedem Empfängerkanal in den 2-Kanal-Empfängern U4D aufrecht zu erhalten. Wenn weitere Informationen oder Unterstützung bei der Freqenzauswahl und Einrichtung gewünscht werden, wenden Sie sichitte an die Kundendienstabeilung von Shure (49-7131-72140)
KOMPATIBILITÄTSLEITFADEN FÜR UHF-M3-DRAHTLOSSYSTEME
Tabelle 2 stellt eine practische Übersicht über frequenzkompatible Systeme im Fre-quenzbereich von 692.000 bis 716.000 MHz dar. Jege Gruppe enthalt mehrere Kanäle, die alle miteinander kompatibel sind.
Bis zu 20 Shure UHF-Drahtlossysteme konnen gleichzeitig innerhalb des 692-716 MHz-Frequenzbereichs betrieben werden, wenn es sich bei den Systemen um UB-Frequenzversionen (Produktion eingestellt) oder eine Kombination von UB- und M3-Ausführungen handelt. Bis zu 30 Shure UHF-MK2-Drahtlossysteme konnen gleichzeitig innerhalb des 692-716 MHz-Frequenzbereichs betrieben werden, wenn alle Systeme M3-Frequenzausführungen sind.
Hinweis: Kombinationen von Shure UHF-Sendern und Shure UHF-MK2-Empfängern und Kombinationen von Shure UHF-MK2-Sendern und Shure UHF-Empfängern sind NICHT für den gemeinsamen Einsatz vorgesehen. Es mussen stets Sender/Empfänger-Kombinationen derselben Freqenzausführung (M3 oder UB) verwendet werden.
Gruppen 1-16 MÜSSEN verwendet werden, wenn folgende Systeme in der Installation vorhanden sind Shure UHF-Drahtlossysteme (nur UB-Frequenzausführungen) oder Shure UHF-Drahtlossysteme und Shure UHF-MK2-Drahtlossysteme (UB- und M3-Frequenzausführungen).
Gruppen 1-16 KONNEN verwendet werden, wenn folgende Systeme in der Installation vorhanden sind nur Shure UHF-MK2-Drahtlossysteme (M3-Frequenzausführungen).
Gruppen 17-27 können NUR verwendet werden, wenn folgende Systeme in der Installation vorhanden sind nur Shure UHF-MK2-Drahtlossysteme (M3-Frequenzausführungen)
GRUPPENZUSAMMENSETZUNG
Gruppen 1-10*
Gruppen 1-3 bieten die maximale Anzahl kompatibler Frenzen zwischen 692 und 716 MHz.
Gruppe 4 bietet die maximale Anzahl kompatibler Frenzen zwischen 692 und 716 MHz. Gruppen 5-6 bieten die maximale Anzahl kompatibler Frenzen zwischen 692 und 716 MHz.
Gruppe 7 bietet die maximale Anzahl kompatibler Frenzen zwischen 692 und 716 MHz. Gruppen 8-10 bieten die maximale Anzahl kompatibler Frenzen zwischen 692 und 716 MHz.
Gruppen 11-16*
Gruppen 11-12 entsprechen den Französischen Verordnungen für Nutzergruppe A. Gruppen 13-14 entsprechen den Französischen Verordnungen für Nutzergruppe B. Gruppen 15-16 entsprechen den Französischen Verordnungen für Nutzergruppe C.
Gruppen 17-27*
Gruppen 17-27 bieten die maximale Anzahl kompatibler Frenzen zwischen 692 und 716 MHz.
Gruppen 21-22 entsprehen den Französischen Verordnungen für Nutzergruppe A. Gruppen 23-24 entsprehen den Französischen Verordnungen für Nutzergruppe B. Gruppen 25-26 entsprehen den Französischen Verordnungen für Nutzergruppe C. Gruppen 25-26 entsprehen den deutschen Verordnungen für Rundfunknutzer.
Gruppe 27 entspricht den belgischen Verordnungen für Rundfunknutzer.
*Informationen über die an ihren Standorten verfügbar baren zulässigen Frenzen und die gesetzlichen Bestimmungen für den Einsatz der Geräte sind von der zuständigen örtlichen Frenzbehörde einzuholen.
TABLELE 2 FREQUENZKOMPATIBLE SYSTEME IM FREQUENZBEREICH M3 (692-716 MHz)
| Kanal | Gruppe 1 | Gruppe 2 | Gruppe 3 | Gruppe 4 | Gruppe 5 | Gruppe 6 | Gruppe 7 | Gruppe 8 |
| 1 | 692.500 | 692.125 | 692.250 | 698.250 | 692.500 | 692.125 | 692.125 | 715.625 |
| 2 | 693.375 | 692.625 | 695.125 | 698.875 | 693.250 | 693.500 | 693.125 | 714.625 |
| 3 | 694.500 | 693.375 | 695.875 | 700.000 | 694.250 | 694.125 | 693.625 | 714.000 |
| 4 | 695.000 | 694.375 | 697.125 | 700.625 | 695.000 | 695.125 | 694.625 | 713.125 |
| 5 | 697.000 | 695.125 | 698.625 | 701.500 | 695.500 | 695.750 | 695.875 | 712.000 |
| 6 | 698.000 | 698.875 | 699.875 | 702.000 | 696.250 | 697.000 | 696.500 | 710.250 |
| 7 | 699.250 | 699.375 | 700.625 | 702.750 | 697.250 | 697.750 | 697.875 | 708.125 |
| 8 | 699.750 | 700.625 | 701.625 | 703.750 | 698.000 | 699.125 | 698.875 | 707.625 |
| 9 | 702.875 | 703.125 | 702.375 | 704.375 | 704.500 | 700.125 | 700.500 | 706.750 |
| 10 | 703.750 | 704.625 | 703.625 | 709.000 | 706.000 | 701.625 | 701.500 | 706.250 |
| 11 | 705.500 | 706.375 | 704.375 | 709.500 | 706.750 | 702.250 | 703.375 | 703.625 |
| 12 | 707.500 | 707.125 | 708.375 | 710.250 | 707.250 | 710.125 | 703.875 | 702.625 |
| 13 | 708.500 | 707.625 | 709.375 | 711.250 | 708.750 | 710.625 | 705.875 | 701.875 |
| 14 | 709.000 | 708.375 | 709.875 | 711.875 | 709.500 | 711.500 | 706.875 | 699.875 |
| 15 | 709.750 | 710.875 | 710.750 | 712.750 | 711.250 | 712.125 | 707.625 | 696.375 |
| 16 | 710.250 | 711.500 | 711.875 | 713.250 | 712.000 | 713.125 | 708.125 | 695.875 |
| 17 | 712.750 | 712.500 | 713.375 | 714.000 | 713.250 | 713.875 | 709.125 | 694.625 |
| 18 | 713.750 | 713.125 | 714.125 | 715.000 | 714.250 | 714.375 | 709.625 | 693.750 |
| 19 | 714.500 | 714.375 | 714.625 | 715.625 | 715.000 | 715.250 | 692.375 | |
| 20 | 715.500 | 715.125 | 715.625 | 716.000 | 715.875 | |||
| 21 | ||||||||
| 22 | ||||||||
| 23 | ||||||||
| 24 | ||||||||
| 25 | ||||||||
| 26 | ||||||||
| 27 | ||||||||
| 28 | ||||||||
| 29 | ||||||||
| 30 | ||||||||
| UB/M3 | UB/M3 | UB/M3 | UB/M3 | UB/M3 | UB/M3 | UB/M3 | UB/M3 | |
| Kanal | Gruppe 9 | Gruppe 10 | Gruppe 11 | Gruppe 12 | Gruppe 13 | Gruppe 14 | Gruppe 15 | Gruppe 16 |
| 1 | 715.500 | 715.125 | 692.250 | 715.500 | 692.500 | 714.975 | 692.000 | 716.000 |
| 2 | 714.250 | 714.125 | 695.250 | 714.500 | 693.300 | 712.775 | 692.700 | 714.775 |
| 3 | 712.750 | 713.625 | 695.750 | 713.250 | 694.500 | 712.025 | 694.300 | 712.975 |
| 4 | 712.000 | 711.875 | 697.250 | 712.500 | 696.025 | 709.700 | 695.000 | 712.225 |
| 5 | 710.875 | 711.125 | 698.500 | 711.500 | 696.775 | 708.500 | 696.225 | 710.300 |
| 6 | 710.375 | 709.875 | 699.500 | 710.750 | 698.225 | 706.225 | 696.975 | 709.100 |
| 7 | 708.250 | 709.000 | 700.250 | 707.750 | 701.700 | 702.500 | 700.000 | 703.000 |
| 8 | 707.125 | 708.375 | 702.750 | 707.250 | 702.500 | 701.700 | 700.700 | 701.900 |
| 9 | 704.125 | 707.375 | 703.500 | 705.750 | 706.225 | 701.300 | 706.775 | 700.000 |
| 10 | 702.500 | 706.625 | 704.500 | 705.250 | 708.500 | 698.225 | 709.100 | 698.775 |
| 11 | 700.625 | 705.125 | 705.750 | 704.500 | 709.300 | 696.775 | 710.300 | 696.225 |
| 12 | 699.000 | 700.875 | 707.250 | 703.500 | 709.700 | 696.025 | 711.000 | 695.000 |
| 13 | 698.125 | 700.000 | 707.750 | 699.500 | 712.775 | 694.500 | 712.225 | 694.300 |
| 14 | 697.625 | 699.375 | 710.750 | 698.500 | 713.500 | 693.300 | 714.775 | 692.700 |
| 15 | 695.875 | 697.625 | 711.500 | 697.750 | 714.975 | 692.500 | 716.000 | 692.000 |
| 16 | 694.875 | 696.875 | 712.500 | 695.250 | ||||
| 17 | 694.375 | 696.375 | 714.500 | 694.750 | ||||
| 18 | 693.250 | 694.625 | 715.500 | 692.250 | ||||
| 19 | 692.500 | 694.125 | ||||||
| 20 | 693.125 | |||||||
| 21 | ||||||||
| 22 | ||||||||
| 23 | ||||||||
| 24 | ||||||||
| 25 | ||||||||
| 26 | ||||||||
| 27 | ||||||||
| 28 | ||||||||
| 29 | ||||||||
| 30 | ||||||||
| UB/M3 | UB/M3 | UB/M3 | UB/M3 | UB/M3 | UB/M3 | UB/M3 | UB/M3 | |
| Kanal | Gruppe 17 | Gruppe 18 | Gruppe 19 | Gruppe 20 | Gruppe 21 | Gruppe 22 | Gruppe 23 | Gruppe 24 |
| 1 | 692.875 | 692.275 | 692.250 | 715.500 | 693.300 | 714.975 | 693.100 | 714.775 |
| 2 | 693.625 | 693.025 | 695.750 | 714.500 | 693.700 | 712.025 | 693.900 | 712.975 |
| 3 | 694.675 | 694.075 | 697.250 | 713.250 | 694.500 | 710.100 | 694.300 | 712.225 |
| 4 | 695.575 | 694.975 | 697.750 | 712.500 | 696.775 | 709.700 | 695.000 | 709.900 |
| 5 | 696.025 | 695.425 | 698.500 | 711.500 | 698.225 | 708.900 | 698.025 | 709.100 |
| 6 | 696.925 | 696.325 | 699.500 | 710.750 | 700.500 | 708.500 | 698.775 | 708.700 |
| 7 | 697.675 | 697.075 | 700.250 | 707.750 | 700.900 | 706.225 | 700.000 | 708.000 |
| 8 | 698.125 | 697.525 | 703.500 | 707.250 | 702.100 | 704.775 | 700.700 | 704.225 |
| 9 | 698.875 | 698.275 | 704.500 | 705.750 | 702.500 | 701.700 | 702.300 | 702.300 |
| 10 | 699.475 | 698.875 | 705.250 | 705.250 | 706.975 | 700.900 | 708.000 | 700.700 |
| 11 | 699.925 | 699.325 | 705.750 | 703.500 | 708.900 | 698.975 | 708.700 | 700.000 |
| 12 | 700.525 | 699.925 | 707.250 | 699.500 | 709.300 | 698.225 | 709.100 | 698.775 |
| 13 | 701.425 | 700.825 | 707.750 | 698.500 | 710.100 | 696.775 | 709.900 | 698.025 |
| 14 | 701.875 | 701.275 | 710.750 | 697.750 | 712.025 | 696.025 | 712.225 | 695.000 |
| 15 | 702.775 | 702.175 | 711.500 | 696.500 | 712.775 | 694.100 | 712.975 | 694.300 |
| 16 | 704.575 | 703.975 | 712.500 | 695.750 | 714.225 | 692.500 | 714.025 | 693.900 |
| 17 | 705.775 | 705.175 | 714.500 | 694.750 | 714.775 | 693.100 | ||
| 18 | 707.575 | 706.975 | 715.500 | 692.250 | ||||
| 19 | 708.475 | 707.875 | ||||||
| 20 | 708.925 | 708.325 | ||||||
| 21 | 709.825 | 709.225 | ||||||
| 22 | 710.425 | 709.825 | ||||||
| 23 | 711.325 | 710.725 | ||||||
| 24 | 711.775 | 711.175 | ||||||
| 25 | 712.525 | 711.925 | ||||||
| 26 | 712.975 | 712.375 | ||||||
| 27 | 714.025 | 713.425 | ||||||
| 28 | 714.775 | 714.175 | ||||||
| 29 | 715.375 | 714.775 | ||||||
| 30 | 715.825 | 715.225 | ||||||
| M3 | M3 | M3 | M3 | M3 | M3 | M3 | M3 |
| Kanal | Gruppe 25 | Gruppe 26 | Gruppe 27 |
| 1 | 692.150 | 692.600 | 710.150 |
| 2 | 692.600 | 692.975 | 710.600 |
| 3 | 694.000 | 694.450 | 710.900 |
| 4 | 694.900 | 695.125 | 711.500 |
| 5 | 695.650 | 695.575 | 711.800 |
| 6 | 696.100 | 696.550 | 712.250 |
| 7 | 697.000 | 697.075 | 713.300 |
| 8 | 697.450 | 698.350 | 714.200 |
| 9 | 698.050 | 698.875 | 714.650 |
| 10 | 698.500 | 699.175 | 714.950 |
| 11 | 699.400 | 699.850 | 715.475 |
| 12 | 699.850 | 700.300 | 715.850 |
| 13 | 704.250 | 704.325 | |
| 14 | 705.000 | 705.975 | |
| 15 | 705.450 | 706.575 | |
| 16 | 706.800 | 707.325 | |
| 17 | 707.400 | 708.525 | |
| 18 | 708.300 | 710.075 | |
| 19 | 710.900 | 710.825 | |
| 20 | 711.350 | 711.425 | |
| 21 | 712.100 | 711.800 | |
| 22 | 712.700 | 712.475 | |
| 23 | 713.150 | 713.750 | |
| 24 | 714.650 | 714.650 | |
| 25 | 715.700 | 715.250 | |
| 26 | |||
| 27 | |||
| 28 | |||
| 29 | |||
| 30 | |||
| M3 | M3 | M3 |
ESPECIFICACIONES
Die Shure „Hauptlste“ (Gruppen A1-B1) enthalt alle Systemfrequenzen, die im Frequenzbereich von 692 bis 716 MHz zur Verfügung stehen (in Stufen von 25 kHz).
