Tipo de producto	Sistema inalámbrico UHF
Marca	SHURE
Modelo	M3
Banda de frecuencias	692-716 MHz
Distancia útil	152,4 m (típica), 487,6 m (máx.)
Respuesta en frecuencia de audio	50-15 000 Hz ±2 dB
Potencia de salida RF	10 mW máx.
Dinámica	102 dB ponderado A
Modulación	Compresor-expansor de desviación ±18 kHz
Alimentación del transmisor	2 pilas alcalinas AA 1,5 V
Autonomía del transmisor	12 horas típica
Alimentación del receptor	230 Vca, 50/60 Hz
Temperatura de funcionamiento	-6 a +49 °C
Peso (transmisor U1)	175,2 g sin pilas
Peso (transmisor U2)	375,6 g sin pilas
Peso (receptor U4S)	3,30 kg
Peso (receptor U4D)	3,85 kg
Accesorios incluidos	Adaptador de micrófono, funda, destornillador, cable coaxial, antena, maletín
Piezas de repuesto disponibles	Cápsulas, rejillas, antenas, cables, etc.
Conformidad	Directiva R&TTE 99/5/CE, marcado CE
Mantenimiento y limpieza	Limpiar con un paño suave y seco. Evitar la humedad.
Seguridad	Uso reservado para espectáculos profesionales. Se requiere licencia según el país.
Funciones principales	Transmisión UHF, compresor-expansor, ajuste de ganancia, baja distorsión

Preguntas frecuentes - M3 SHURE

¿Cómo reemplazar las pilas del transmisor?

Abra el compartimento de pilas del transmisor e inserte dos pilas alcalinas AA 1,5 V respetando la polaridad. SHURE recomienda las pilas Duracell MN1500.

¿Cuál es el alcance máximo del sistema inalámbrico M3?

La distancia útil típica es de 152,4 metros y puede alcanzar 487,6 metros en condiciones óptimas, según factores ambientales.

¿Puedo usar varios micrófonos M3 al mismo tiempo?

Sí, hasta 30 sistemas se pueden utilizar simultáneamente en la banda 692-716 MHz, siempre que se usen frecuencias compatibles (consulte los grupos de frecuencias en el manual).

¿Cómo ajustar la ganancia en el transmisor?

Utilice el botón de ajuste de ganancia situado en el transmisor. El rango de ajuste es de 0 a 40 dB para el U1 y de 0 a 26 dB para el U2.

¿Qué accesorios se incluyen con el sistema M3?

Se incluyen: adaptador de soporte de micrófono, funda con cremallera, destornillador, cable coaxial de antena (60 cm), antena de media onda y maletín de transporte.

¿Cómo limpiar el micrófono?

Limpie la rejilla del micrófono con un paño suave y seco. Evite el contacto con la humedad y productos químicos agresivos.

¿Cuál es la banda de frecuencia del sistema M3?

El sistema funciona en la banda 692-716 MHz. La frecuencia exacta es ajustable en incrementos de 25 kHz.

¿El sistema M3 es compatible con otras marcas de micrófonos inalámbricos?

No, la compatibilidad se limita a sistemas SHURE de la misma versión de frecuencia (M3) para garantizar un rendimiento óptimo.

¿Cómo obtener una licencia para usar el sistema inalámbrico?

La obtención de una licencia es responsabilidad del usuario. Contacte a las autoridades competentes de telecomunicaciones de su país para conocer las frecuencias autorizadas y los procedimientos.

¿Qué hacer en caso de interferencias?

Intente cambiar de frecuencia usando los grupos de frecuencias compatibles indicados en el manual. Asegúrese de que ningún otro dispositivo emita en la misma frecuencia y mantenga una separación de al menos 500 kHz entre canales.

MANUAL DE USUARIO M3 SHURE

GUIA DE COMPATIBILIDAD DE SISTemas INALÁMBRICOS DE UHF . . . 41

LISTAMAEESTRA 57

DATI TECHNICI 46

GUIDA ALLA COMPATIBILITA DEL SISTEMA SENZA FILI UHF 52

L'ELENCO PRINCIPALE 57

SPECIFICATIONS

Gama de Frequencias portadoras

692-716 MHz

Alcance

NOTA: El alcance real depende de los niveles de absorcción, reflexión e interferencia de RF.

Respuesta de audiofrecuencia

50 a 15.000 Hz, ±2 dB.

NOTA: La的回答sta de frequencia del systema total depende del elemento de micrófono usoado

Gama de ajuste de ganancia

U1: 0 a 40 dB

U2: 0 a 26 dB

Modulación

Desviación de Frequencia de ±18 kHz con sistemas de compresor/expansor y filtros de preénfasis y deénfasis

Potencia de salute RF

U1, U2: 10 mW max.

Gama dinámica

102 dB (ponderación A)

Sensibilitad de RF

U4S	U4D
-110 dBm	-107 dBm
12 dB SINAD	12 dB SINAD
-105 dBm	-102 dBm
30 dB SINAD	30 dB SINAD

Rechazo de imágenes

90 dB típico

Rechazo de senales espurias

75 dB típico

Silencimiento máximo (ref. desviación de 18 kHz)

100 dB (ponderación A)

Polaridad de signaled audio

Una presión positiva en el diafragma del microfondo (o un voltaje positivo aplicado a la punta de la clavija tipo audífono WA302) produce un voltaje positivo en la clavija 2 con disrespect a la clavija 3 de la calidad de baja impedancia y con disrespect a la punta de la calidad de alta impedancia con jack de 1/4 pulg.

Distorsión de sistemas (ref. desviación de ±18 kHz, modulación de 1 kHz)

Distorsión armónica total: 0,3% típica

Requisitos de alimentación

U1, U2: Baterías:tamaño AA de 1,5 V (se recomienda usar baterías Duracell MN1500); baterías de NiCad-optionales.

U4: 230 VCA, 50/60 Hz
Conseccion de alimentacion: 9.6 W min, 13.2 W max (U4S)
12 W min, 16 W max (U4D)
15 W min, 16 W max (UA845)

Duración de la batería (túpica)

12 hours (con baterías alcalinas Duracell MN1500 AA de 1,5 V)

Gama de temperatura de funcionaiento

-6° a +49°C

NOTA: Las caracteristicas de la batería podrán limitar esta gama.

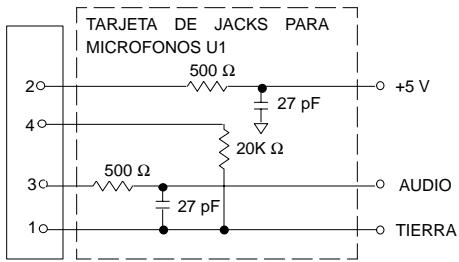

Entrada de transmisor U1 (Figura 1)

Conector:	TA4F o LEMO
Configuración de entrada:	Desequilibrada, activa
Impedancia real:	18 kΩ con micrófono de corbata 1 MΩ con cable para instrumento
Nivel máximo de entrada:	6 Vp-p (+7 dBV) para 1% de THD usingoSEO de 1 kHz con ganancia en valor de ajusteminimum
Conexión de clavijas deconector TA4F:	Clavija 1: Tierra Clavija 2: +5 V Clavija 3: Audio Clavija 4: 20 kΩ respecto a tierra y audio (en el cable adaptador para instrumento, la clavija 4flota)
Conexión de clavijas deconector LEMO:	Clavija 1: a Clavija 3 y 10 kΩ a tierra Clavija 2: +5 V Clavija 3: Audio Clavija 4: a escudo (tierra)
Voltaje para potenciafantasma:	Suministro de +5 V al cartucho del micrófono

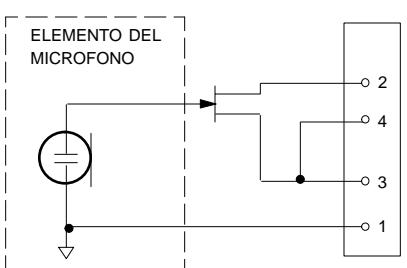

NOTA: LA CONEXION DE MICROFONOPARA CORBATA CONECTA LA CLAVIJA 2 A LA 3;PERO EL CABLE DE GUITARRA NO LO HACE

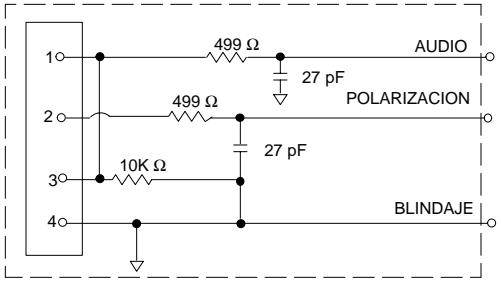

TARJETA DE JACK DE MICROFONO U1L (CONECTOR LEMO DE 4 CLAVIJAS)
FIGURA 1

Salida de transmisor U1

Conector:	SMC
Impedancia real:	50 Ω
Nivel nominal de salute:	+10 dBm
Nivel máximo de salute:	+11 dBm
Conexión de clavijas:	Casco = Tierra Centro = Señal

Entrada de transmisor U2

Configuración de entrada:	Desequilibrada,activa
Impedancia real:	20 kΩ
Nivel máximo de entrada:	3 Vp-p(+0.5 dBV) para 1% de THD usingoswithandenovalued1 kHz con ganancia en valor deajuste minimum

Salida de(transmisor U2

Conector:	SMC
Impedancia real:	50 Ω
Nivel nominal de salute:	+10 dBm
Nivel máximo de salute:	+11 dBm
Conexión de clavijas:	Casco = Tierra Centro = Señal

Entrada de receptores U4S y U4D

Conector:	Antena	Entrada de potencia	Conexión a red
Tipo de conector:	BNC	IEC 320	Tipo D, 25 clavijas
Impedancia real:	50 Ω	—	—
Nivel nominal de entrada:	-95 a -30 dBm	230 VCA, 50/60 Hz	Lógica CMOS
Nivel máximo de entrada:	+6 dBm (-20 dBmrecommended)	254 VCA, 50/60 Hz	—
Conexión de clavijas:	Casco = Tierra Centro = Señal	Estándar IEC	—
Voltaje para potencia remota:	12 VCC, 150 mA max.	—	—

Salida de receptores U4S y U4D

Conector:	Monitor	Potencia de salute	Audio alta im-pedancia	Audio bajo impedancia*	Conexión a red
Configuración de salute	Monofónica, desequilib., 1/4 pulg	—	Desequilibrada	Equilibrada	Vea Apéndice
Impedancia real:	300 Ω	—	1 kΩ	30 Ω	Vea Apéndice
Nivel nominal de entrada:	—	230 VCA, 5 A	—	—	Lógica CMOS
Conexión de clavijas:	Punta = Señal Anillo = Señal Manguito = Tierra	Estándar IEC	Punta = Señal Anillo/manguito = Tierra	1 = Tierra 2 = Señal 3 = Señal	Vea Apéndice
Protección de voltaje/corriente/potencia fantasma?	Sí	—	Sí	Sí	5 V, 700 mA máximo.

*Nivel de salute: nivel de micrófono = nivel de ligne - 30 dB

Dimensiones totales

U1: 92,2 mm (largo) x 64,7 mm (an.) x 24,2 mm (alt.)

U2/58: 254 mm (largo) x 50,8 mm (diam.)

U2/BETA 58A: 254 mm (largo) x 53,2 mm (diam.)

U2/87: 228,6 mm x 49,2 mm (diam.)

U2/BETA 87: 216 mm (largo) x 50,8 mm (diám.)

U4S/U4D: 44,5 mm (alt.) x 482,6 (an.) x 295,3 mm (prof.)

Peso neto

U1: 175,2 g sin bateria

U2/58, U2/BETA58A: 375,6 g sin bateria

U2/87, U2/BETA 87:303,1 g sin batería

U4S:3,30 kg

U4D: 3,85 kg

Certificaciones

Los sistemas inalámbricos de la série UHF de Shure cumplen con los requisitos esencias de la directriz europea 99/5/EC de RTTE y califican paraninger lamarca CE.

U1, U2: Conformen a la norma ETSI europea EN 300 422 (partes 1 y 2) y ETS 300 445/A1.

U4, U4D: Conformen a la norma ETSI europea ETS 300 422 y EN 60950.

ESTE EQUIPO DE RADIO HA SIDO DISEÑADO PARA USARSE EN APLICACIONES DE ENTRETENIMIENTO PROFESIONAL (CLASE I) Y SIMILARES.

ACCESORIOS SUMINISTRADOS

Pedestal para micrófono (U2) WA371

Bolsa con cremallera (U1) 26A13

Bolsa con cremallera (U2) 26A14

Destornillador 80A498

Cable coaxial para antenna (0,6 m) UA802

Antena de 1/2 onda (692-716 MHz) UA820B

Caja de transporte del transmisor 65A8257

Inserción para la caja de transporte del transmisor 29B1577

Cable de extension de 15,2 m para antenna UA850

Cable de extension de 30,2 m para antenna UA8100

Juego activo para antennas remotas en linea (692 - 716 MHz) . . . . . UA830UB

Sistema de distribución de antenas/alimentacion, 230 VCA UA845-UB

Antena Direccional UA870UB

REPUESTOS

Juego de tornilleria 90VL1371

Adaptadores de tabique para montaje delantero de antenas 95A8647

Cordón de alimentación para 230 VCA 95A8247

Cordón de alimentación para conexión en capena de 304 mm . 95A8678

Cartucho SM58 con rejilla (U2/58) R158

Cartucho BETA 58A con rejilla (U2/BETA 58) R179

Cartucho SM87 con rejilla (U2/87) R165

Cartucho BETA 87A con rejilla (U2/BETA 87) R166

Cartucho BETA 87C con rejilla (U2/BETA 87) . Rpw100

Rejilla plateada mate (U2/58) RK143G

Rejilla plateada mate (U2/BETA 58) RK265G

Rejilla plateada mate (U2/BETA 87) RK313G

Rejilla negra (U2/87) RK214G

Rejilla negra (U2/BETA 58) RK323G

Rejilla negra (U2/BETA 87) RK324G

Gancho para cinturón (U1) 53A8247A

Antena (U1) 95A8646

Antena (U2) 95A2029

INFORMATION PARA OBTENCION DE LICENCIAS

Las modificaciones o loseturnos efectuados sin la aprobacion expresa de Shure Incorporated podriani anular la autorizacion concedida para usar el equipo. La obtencion de licencias de operation para equipos de microfonos inalambricos Shure es responsabilidad del usuario, y la otorgabilidad de licencias dependera de la clasificacion y la aplicacion del usuario y de la fecuencia seleccionada. Shure recomienda enfátamente al usuario ponserse en contacto con las autoridades de telecomunica- ciones correspondientes respecto a la obtencion de licencias antes de selectionar y Solicitar Frequencias.

INFORMATION DE CONFORMIDAD RTTE

IMPORTANTE: Los transmisores modelos U1 y U2 de Shure cumplen con los requisitos esencias de la directriz europea 99/5/EC de RTTE y califican paraellar lamarca CE. C E O682

El receptor Modelo U4 de Shure cumple con los requisitos esencias de la directriz europea 99/5/EC de RTTE y califican paraninger lamarca CE. C€

ESTE EQUIPO DE RADIO HA SIDO DISENADO PARA USARSE EN APLICACIONES DE ENTRETENIMIENTO PROFESIONAL Y SIMILARES.

NOTA: ES POSIBLE QUE ESTE EQUIPO FUNCIONE EN ALGUNAS FRECUENCIAS NO AUTORIZADAS EN SU REGION. POR FAVOR CONTACTE A LA AUTORIDAD NACIONAL PARA OBTENER INFORMACION ACERCA DE LAS FRECUENCIAS AUTORIZADAS PARA PRODUCTOS CON MICROFONOS INALAMBRICOS EN SU ZONA

Licencia de uso: Tenga presente que se puedaLERir una licencia ministerial para hacer functional este equipo en alunas areas.Consulte a la autoridad nacionale sobre los posibles requisitos.

Los transmisores Shure modelos U1 y U2 peuvent usarse en los países yGames de Frequencias indicados en la Tabla 1.

TABLA 1

Codigo de Pais	U1-M3, U2-M3 (692 - 716 MHz)	U1-R3, U2-R3 (774 - 782 MHz)	U1-R7, U2-R7 (782 - 810 MHz)	U1-R6, U2-R6 (800 - 820 MHz)	U1-R2, U2-R2 (800 - 320 MHz)	U1-S2, U2-S2 (838 - 862 MHz)
A	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
B	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
CH	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
D	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
E	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
F	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	*
GB	692-716 MHz*	774-782 MHz*	782-810 MHz*	*	*	838-862 MHz*
GR	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
I	692-716 MHz*	774-782 MHz*	782-810 MHz*	*	*	*
IRL	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
L	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
NL	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
P	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
DK	*	*	800-810 MHz*	800-820 MHz*	800-830 MHz*	*
FIN	*	*	800,1-810 MHz*	800,1-819,9 MHz*	800,1-819,9 MHz*	*
N	*	*	800-810 MHz*	800-820 MHz*	800-830 MHz*	*
S	*	*	800-810 MHz*	800-814 MHz*	800-814 MHz*	*
Demâs pâises	*	*	*	*	*	*

• Comuniquee con la autoridad nacional para Obtener informacion en cuando a las Frequencias legales disponibles y usos legales del equipo en su area.

NOTA: Shure recomiendamanteruna separacionde 500kHz entreloscanalescedacereceptor en los receptores U4D de dos canales.Comuniquese con el Departamento de Servicio deShure(49-7131-72140)siniscesitainformacionadiconionaloayuda para la selecciondefrecuencias y configuracion delsystema.

GUIA DE COMPATIBILIDAD DE SISTEMA INALÁMBRICO UHF M3

La Tabla 2 offre un resumen de los sistemas con Frequencias compatibles en la banda de 692,000 a 716,000 MHz. Cada grupo contiene canales multiples, los cuales son compatibles entre sí.

Hasta 20 sistemas inalámbricos UHF de Shure pueda usarrialmente en la banda de los 692-716 MHz, si los sistemas son de version de Frequencias UB (discontinuados), o una combinacion de sistemas de version UB y M3. Hasta 30 sistemas inalámbricos UHF MK2 de Shure能把 usarrialmente en la banda de 692-716 MHz, si todos los sistemas son de version de Frequencias M3.

Note: Los transmisores UHF de Shure no está diseñados para funciona con los receptores UHF MK2 de Shure, como tampoco los transmisores UHF MK2 de Shure está diseñados para funciona con los receptores UHF de Shure. Siempre use transmisores y receptores de una misma version de Frequencias (M3 o UB).

Grupos 1-16 DEBEN usarse si la instalación incluye sistemas inalámbricos UHF de Shure (sólo version de frequencies UB) o Sistema inalámbricos UHF de Shure y sistemas inalámbricos UHF MK2 de Shure (versiones de frequencies UB y M3)

Grupos 1-16 PUEDEN usarse si la instalación incluye sistemas inalámbricos UHF MK2 de Shure (versiones de Frequencias M3).

Grupos 17-27 SOLAMENTE puede usarse si la instalación incluye Sistemas inalábricos UHF MK2 de Shure (versiones de Frequencias M3).

CONTENIDO DEL GRUPO

Grupos 1-10*

Los Grupos 1-3-ofrecen el número máximo de Frequencias compatibles entre 692 y 716 MHz.

El Grupo 4 ofrece el numero maximalo de freuencias compatibles entre 692 y 716 MHz.

Los Grupos 5-6-ofrecen el número máximo de Frequencias compatibles entre 692 y 716 MHz.

El Grupo 7 ofrece el numero maximalo de freuencias compatibles entre 692 y 716 MHz.

Los Grupos 8-10-ofrecen el número máximo de Frequencias compatibles entre 692 y 716 MHz, las cuales se dan enorden descendente.

Grupos 11-16*

Los Grupos 11-12 cumplen con las regulaciones de Francia para grupo de sistemas tipo A.

Los Grupos 13-14 cumplen con las regulaciones de Francia para grupo de sistemas tipo B.

Los Grupos 15-16 cumplen con las regulaciones de Francia para grupo de sistemas tipo C.

Grupos 17-27*

Los Grupos 17-18 ofrecen el número máximo de Frequencias compatibles entre 692 y 716 MHz.

Los Grupos 19-20 cumplen con las regulaciones de Francia para grupo de sistemas tipo A.

Los Grupos 21-22 cumplen con las regulaciones de Francia para grupo de sistemas tipo B.

Los Grupos 23-24 cumplen con las regulaciones de Francia para grupo de sistemas tipo C.

Los Grupos 25-26 cumplen con las regulaciones de Alemania para sistemas de difusión comercial.

El Grupo 27 cumple con las regulaciones de Bélgica para usuario de difusión comercial.

*Comuniquee con la autoridad nacional para Obtener informacion en cuando a las frequencias legales disponibles y usos legales del equipo en su area.

TABLE2
SISTemas CON FRECUENCIAS COMPATIBLES EN LA BANDA M3 (692-716 MHz)

Canal	Grupo 1	Grupo 2	Grupo 3	Grupo 4	Grupo 5	Grupo 6	Grupo 7	Grupo 8
1	692.500	692.125	692.250	698.250	692.500	692.125	692.125	715.625
2	693.375	692.625	695.125	698.875	693.250	693.500	693.125	714.625
3	694.500	693.375	695.875	700.000	694.250	694.125	693.625	714.000
4	695.000	694.375	697.125	700.625	695.000	695.125	694.625	713.125
5	697.000	695.125	698.625	701.500	695.500	695.750	695.875	712.000
6	698.000	698.875	699.875	702.000	696.250	697.000	696.500	710.250
7	699.250	699.375	700.625	702.750	697.250	697.750	697.875	708.125
8	699.750	700.625	701.625	703.750	698.000	699.125	698.875	707.625
9	702.875	703.125	702.375	704.375	704.500	700.125	700.500	706.750
10	703.750	704.625	703.625	709.000	706.000	701.625	701.500	706.250
11	705.500	706.375	704.375	709.500	706.750	702.250	703.375	703.625
12	707.500	707.125	708.375	710.250	707.250	710.125	703.875	702.625
13	708.500	707.625	709.375	711.250	708.750	710.625	705.875	701.875
14	709.000	708.375	709.875	711.875	709.500	711.500	706.875	699.875
15	709.750	710.875	710.750	712.750	711.250	712.125	707.625	696.375
16	710.250	711.500	711.875	713.250	712.000	713.125	708.125	695.875
17	712.750	712.500	713.375	714.000	713.250	713.875	709.125	694.625
18	713.750	713.125	714.125	715.000	714.250	714.375	709.625	693.750
19	714.500	714.375	714.625	715.625	715.000	715.250		692.375
20	715.500	715.125	715.625		716.000	715.875
21
22
23
24
25
26
27
28
29
30
	UB/M3	UB/M3	UB/M3	UB/M3	UB/M3	UB/M3	UB/M3	UB/M3
Canal	Grupo 9	Grupo 10	Grupo 11	Grupo 12	Grupo 13	Grupo 13	Grupo 13	Grupo 13
1	715.500	715.125	692.250	715.500	692.500	714.975	692.000	716.000
2	714.250	714.125	695.250	714.500	693.300	712.775	692.700	714.775
3	712.750	713.625	695.750	713.250	694.500	712.025	694.300	712.975
4	712.000	711.875	697.250	712.500	696.025	709.700	695.000	712.225
5	710.875	711.125	698.500	711.500	696.775	708.500	696.225	710.300
6	710.375	709.875	699.500	710.750	698.225	706.225	696.975	709.100
7	708.250	709.000	700.250	707.750	701.700	702.500	700.000	703.000
8	707.125	708.375	702.750	707.250	702.500	701.700	700.700	701.900
9	704.125	707.375	703.500	705.750	706.225	701.300	706.775	700.000
10	702.500	706.625	704.500	705.250	708.500	698.225	709.100	698.775
11	700.625	705.125	705.750	704.500	709.300	696.775	710.300	696.225
12	699.000	700.875	707.250	703.500	709.700	696.025	711.000	695.000
13	698.125	700.000	707.750	699.500	712.775	694.500	712.225	694.300
14	697.625	699.375	710.750	698.500	713.500	693.300	714.775	692.700
15	695.875	697.625	711.500	697.750	714.975	692.500	716.000	692.000
16	694.875	696.875	712.500	695.250
17	694.375	696.375	714.500	694.750
18	693.250	694.625	715.500	692.250
19	692.500	694.125
20		693.125
21
22
23
24
25
26
27
28
29
30
	UB/M3	UB/M3	UB/M3	UB/M3	UB/M3	UB/M3	UB/M3	UB/M3
Canal	Grupo 17	Grupo 18	Grupo 19	Grupo 20	Grupo 21	Grupo 22	Grupo 23	Grupo 24
1	692.875	692.275	692.250	715.500	693.300	714.975	693.100	714.775
2	693.625	693.025	695.750	714.500	693.700	712.025	693.900	712.975
3	694.675	694.075	697.250	713.250	694.500	710.100	694.300	712.225
4	695.575	694.975	697.750	712.500	696.775	709.700	695.000	709.900
5	696.025	695.425	698.500	711.500	698.225	708.900	698.025	709.100
6	696.925	696.325	699.500	710.750	700.500	708.500	698.775	708.700
7	697.675	697.075	700.250	707.750	700.900	706.225	700.000	708.000
8	698.125	697.525	703.500	707.250	702.100	704.775	700.700	704.225
9	698.875	698.275	704.500	705.750	702.500	701.700	702.300	702.300
10	699.475	698.875	705.250	705.250	706.975	700.900	708.000	700.700
11	699.925	699.325	705.750	703.500	708.900	698.975	708.700	700.000
12	700.525	699.925	707.250	699.500	709.300	698.225	709.100	698.775
13	701.425	700.825	707.750	698.500	710.100	696.775	709.900	698.025
14	701.875	701.275	710.750	697.750	712.025	696.025	712.225	695.000
15	702.775	702.175	711.500	696.500	712.775	694.100	712.975	694.300
16	704.575	703.975	712.500	695.750	714.225	692.500	714.025	693.900
17	705.775	705.175	714.500	694.750			714.775	693.100
18	707.575	706.975	715.500	692.250
19	708.475	707.875
20	708.925	708.325
21	709.825	709.225
22	710.425	709.825
23	711.325	710.725
24	711.775	711.175
25	712.525	711.925
26	712.975	712.375
27	714.025	713.425
28	714.775	714.175
29	715.375	714.775
30	715.825	715.225
	M3	M3	M3	M3	M3	M3	M3	M3

Canal	Grupo 25	Grupo 26	Grupo 27
1	692.150	692.600	710.150
2	692.600	692.975	710.600
3	694.000	694.450	710.900
4	694.900	695.125	711.500
5	695.650	695.575	711.800
6	696.100	696.550	712.250
7	697.000	697.075	713.300
8	697.450	698.350	714.200
9	698.050	698.875	714.650
10	698.500	699.175	714.950
11	699.400	699.850	715.475
12	699.850	700.300	715.850
13	704.250	704.325
14	705.000	705.975
15	705.450	706.575
16	706.800	707.325
17	707.400	708.525
18	708.300	710.075
19	710.900	710.825
20	711.350	711.425
21	712.100	711.800
22	712.700	712.475
23	713.150	713.750
24	714.650	714.650
25	715.700	715.250
26
27
28
29
30
	M3	M3	M3

DATI TECHNICI

Busta con cerniera lampo (U2) 26A14

Cacciavite 80A498

Cavo coassiale per antenna (60 cm) UA802

Antenna a 1/2 onda (692 - 716 MHz) UA820B

La "Lista maestra" de Shure (Grupos A1-B1) es un indice completo de todas las Frequencias.Ofrecidas en la banda de 692-716 MHz, en intervals de 25kHz cada uno.

L'ELENCO PRINCIPALE
