MODE D'EMPLOI MILK ISLAND GAGGIA
Veuillez lire attentivement le mode d'emploi (notamment les consignes de sécurité) avant d'utiliser l'appareil.
GÉNÉRALITÉS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
DONNÉES TECHNIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 MONTAGE DU MILK ISLAND* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 UTILISATION DU MILK ISLAND* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 NETTOYAGE DU MILK ISLAND* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 DÉMONTAGE DU MILK ISLAND* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 SOLUTION DES PROBLÈMES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 CONSIGNES DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 * : Milk island : Emulsionneur de lait
GÉNÉRALITÉS Le Milk Island est un accessoire optionnel conçu et fabriqué spécialement pour émulsionner le lait et faire chauffer l’eau, de façon simple et rapide. Le Milk Island ne doit servir qu’à un usage domestique ; il n’est pas indiqué pour un fonctionnement continu de type professionnel.
Attention Le fabricant décline toute responsabilité pour les dommages éventuels dans les cas suivants :
• emploi inapproprié et non conforme à l’usage prévu ; • réparations n’ayant pas été faites dans un Centre d’assistance agréé ; • altération de tout composant de la machine ; • emploi de pièces de rechange et d’accessoires qui ne sont pas d’origine ; • Stockage dans un local où la température est inférieure à 15°C ou défaut d’utilisation, d’entretien ; • Chauffage de thé ou de tisanes directement dans la carafe. Il y a alors annulation de la garantie. Le triangle d’avertissement indique toutes les instructions importantes pour la sécurité de l’utilisateur. Se conformer scrupuleusement à ces indications pour éviter tout risque de blessures graves ! Ce symbole indique les informations dont il faut tenir compte en priorité pour mieux utiliser la machine. Conserver ces instructions dans un lieu sûr. Les joindre à l’accessoire en cas de changement de propriétaire. Pour de plus amples informations ou en cas de problèmes, s’adresser à un Centre d’assistance agréé.

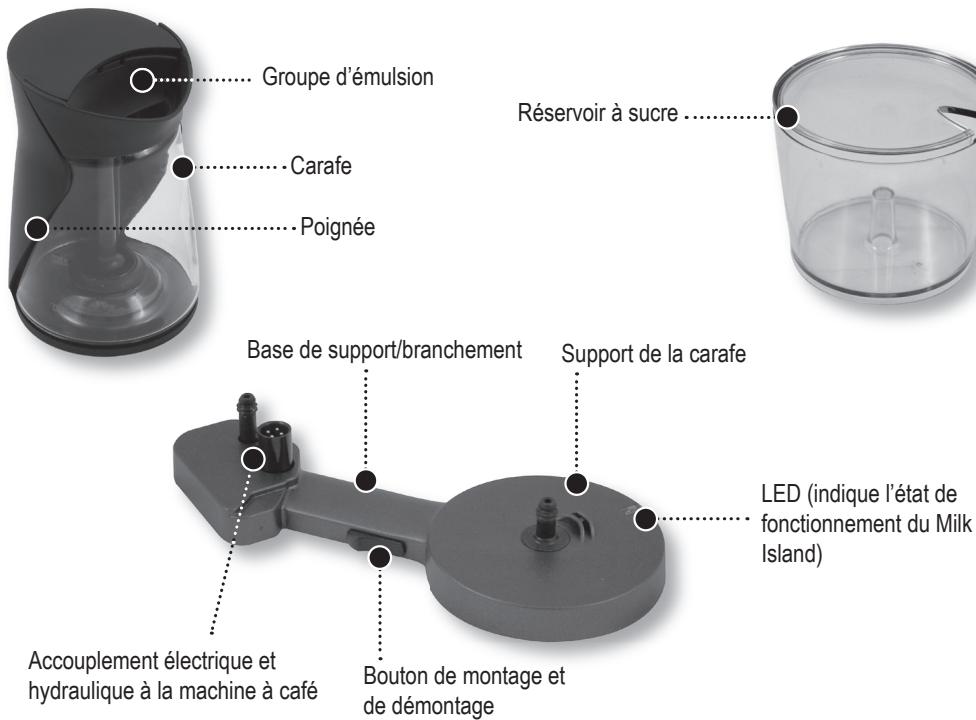

COMPOSANTS - DONNÉES TECHNIQUES
Réservoir à sucre Carafe Poignée
LED (indique l’état de fonctionnement du Milk
Accouplement électrique et hydraulique à la machine à café
Bouton de montage et de démontage
DONNÉES TECHNIQUES Alimentation
Matériau du corps Matériau de la carafe Dimensions (l x h x p) (mm) Poids Carafe Capacité de la carafe Dispositifs de sécurité
Le Milk Island est alimenté directement par la machine à café
Thermoplastique Thermoplastique - Verre 215 x 156 x 95 0,450 kg Amovible 0,4 litres de lait - 0,8 litres d’eau à chauffer Verrouillage électro-hydraulique de distribution de la vapeur en l’absence de la carafe, aussi bien durant la phase de fonctionnement que durant la phase de stand-by.
Remarque technique importante : le Milk Island doit être accouplé à l’aide du connecteur spécial à une machine à café prévue à cet effet. Le Milk Island n’a pas de connecteur sur lequel brancher une fiche de courant normale.
Sous réserve de modifications au niveau de la conception et de la fabrication suite au progrès technologique. Appareil conforme à la Décret n° 92-587 du 26/06/92 relatif à la compatibilité électromagnétique des appareils électriques et électroniques
MONTAGE Attention : faire reposer la machine à café sur le côté pour y accoupler le Milk Island ; avant d’exécuter cette opération, enlever le réservoir d’eau, le bac d’égouttement et le tiroir à marc et vider le réservoir à café en grains de la machine à café. Arrêter la machine à café et la débrancher.
Retirer le Milk Island de l’emballage ; s’assurer que la carafe est en bon état. Il est conseillé de conserver l’emballage.
Appuyer sur le bouton de montage dans le sens indiqué.
Après avoir vidé les réservoirs, faire reposer délicatement la machine sur le côté. Enlever le couvercle de protection. Débloquer le couvercle à l’aide d’une pièce de monnaie, en le tournant comme le montre la figure.
Retirer le couvercle et le garder avec soin.
Tout en continuant à appuyer sur le bouton, accoupler le Milk
Island à la machine à café en faisant coïncider les connecteurs correspondants.
Relâcher le bouton quand la base est encastrée à fond.
Vérifier si la base est accouplée correctement à la machine.
La configuration du Milk
Island se fait automatiquement en mettant en marche la machine à café.
Remettre la machine à café dans sa position initiale et remonter tous ses composants.
Placer la carafe sur la base.Vérifier la couleur de la DEL (diode électroluminescente) sur la base. La DEL, quand elle est verte, indique que le
Milk Island est placé correctement et prêt à l’emploi.
érifier ectroDEL, que le ment
Attention : nettoyer la carafe et les autres composants avant d’utiliser le Milk Island. Vérifier que tous les composants sont montés correctement. Le verre de la carafe peut atteindre des températures élevées : risque de brûlures ! N’utiliser le Milk Island qu’avec de l’eau et du lait. Il est interdit de l’utiliser avec des liquides d’une autre nature ou composition chimique.
Remarque importante : la quantité de lait dans la carafe ne doit pas être inférieure au niveau minimal « MIN » et ne doit jamais dépasser le niveau maximal « MAX ». Après avoir utilisé le Milk Island, nettoyer soigneusement tous ses composants. Il est conseillé d’utiliser du lait demi-écrémé et froid (0-8°) pour préparer le cappuccino, afin d’obtenir le meilleur résultat.
Remplir la carafe avec la quantité de lait souhaitée.
Attendre que le lait soit monté.
Verser le lait dans la tasse après avoir fait quelques mouvements circulaires.
Appuyer et tourner pour positionner la carafe sur la base du Milk Island.
Vérifier si la DEL qui se trouve sur la base est verte. 5
Tourner le bouton jusqu’à la position de repos ( ).
Tourner le bouton jusqu’à ce qu’il se place sur la position
Prélever la carafe en la prenant par la poignée.
Mettre la tasse avec le lait monté sous le distributeur. Distribuer le café dans la tasse (voir mode d’emploi de la machine à café).
Remarque : mettre le réservoir
à sucre sur la base quand la carafe de lait n’est pas utilisée.
NETTOYAGE Attention : ne pas plonger la base du Milk Island dans un liquide, quel qu’il soit. Débrancher la machine et attendre qu’elle soit froide avant de nettoyer la base ou de procéder à l’entretien. Tous les composants décrits dans ce paragraphe peuvent être lavés au lave-vaisselle pour usage domestique.
Ne pas utiliser d’objets pointus ou de produits chimiques agressifs (solvants) pour le nettoyage. Se servir d’un chiffon doux pour nettoyer la base. Ne pas faire sécher la machine et/ou ses composants dans un four à micro-ondes ou traditionnel.
Enlever la carafe de la base.
Retirer la poignée en tenant la carafe par son bec. 4
Extraire le tuyau d’aspiration du groupe d’émulsion.
Laver soigneusement la soupape à l’eau courante.
Enlever le groupe d’émulsion de la carafe.
Laver la carafe à l’eau chaude.
Vérifier que la soupape soit nettoyée en l’appuyant légèrement sur ses côtés.
Il est conseillé d’utiliser la vanne nettoyée et bien sèche.
Extraire la soupape du groupe d’émulsion.
Laver le groupe d’émulsion à l’eau chaude.
Laver le tuyau à l’eau chaude.
Remonter le groupe d’émulsion et le remettre sur la carafe.
Attention : le groupe d’émulsion doit être mis correctement dans le tuyau qui se trouve à l’intérieur de la carafe.
Poser la partie supérieure comme le montre la figure.
En maintenant en contact la partie supérieure, insérer la partie inférieure de la poignée.
À ce moment-là, appuyer d’un mouvement net pour unir les deux parties.
La carafe est montée et prête à l’emploi.
Attention : la carafe ne peut
être utilisée qu’en bon état et seulement si tous ses composants sont correctement installés.
Nettoyer le raccord avec un chiffon humide. Pour nettoyer plus à fond, remplir la carafe propre d’eau et distribuer de la vapeur (suivre les instructions du point 2 jusqu’au point 6 de pag.35). La carafe et les composants qui se trouvent dans le groupe d’émulsion peuvent être lavés au lave-vaisselle pour usage domestique.
DÉMONTAGE DÉMONTAGE DU MILK ISLAND Attention : faire reposer la machine à café sur le côté pour démonter le Milk Island ; avant d’exécuter cette opération, enlever le réservoir d’eau, le bac d’égouttement et le tiroir à marc et vider le réservoir à café en grains de la machine à café.
Arrêter la machine à café et la débrancher.
Après avoir vidé les réservoirs de la machine, faire reposer délicatement cette dernière sur le côté.
Extraire la base de la machine
à café tout en appuyant sur le bouton sans le relâcher.
Remettre la machine à café dans sa position initiale et remonter tous ses composants.
Insérer le couvercle de protection dans son logement.
Bloquer le couvercle à l’aide d’une pièce de monnaie, en le tournant comme le montre la figure.
Allumer la machine à café et exécuter la procédure de mise en service comme indiqué dans le mode d’emploi de cette dernière.
Laver tous les composants du Milk Island et les ranger dans un endroit sûr pour la prochaine fois ; il est conseillé d’utiliser l’emballage d’origine.
SOLUTION DES PROBLÈMES - CONSIGNES DE SÉCURITÉ
Problèmes La machine ne monte pas le lait.
Lait avec un pourcentage de matières grasses pas approprié. La soupape qui se trouve dans le couvercle est sale. Le voyant dans la base du Milk Island est rouge. Les composants du couvercle ne sont pas bien montés. La machine à café n’est pas prête à distribuer de la vapeur.
Utiliser un autre type de lait. Laver la soupape. Appuyer à fond sur la carafe du lait. Vérifier que le couvercle est monté correctement. Vérifier le fonctionnement de la machine.
Pour les pannes qui ne sont pas prévues dans le tableau ci-dessus ou si les solutions proposées ne permettent pas de résoudre le problème, s’adresser à un Centre d’assistance agréé.
CONSIGNES DE SÉCURITÉ
Ne jamais mettre les pièces sous tension au contact de l’eau : risque de court-circuit ! La vapeur surchauffée et l’eau chaude peuvent provoquer des brûlures !
USAGE PRÉVU Le Milk Island n’est prévu que pour un usage domestique.
Le Milk Island ne peut pas être utilisé seul mais doit être accouplé à une machine à café prévue à cet effet. Les modifications techniques et l’usage impropre sont interdits car ils comportent des risques ! Le Milk Island et la machine à café ne doivent être utilisés que par un adulte.
ALIMENTATION SECTEUR Le Milk Island est alimenté en basse tension par la machine à café à laquelle il est accouplé à l’aide du connecteur
électro-hydraulique spécial.
Ne jamais utiliser le Milk Island si le connecteur électro-hydraulique d’alimentation est défectueux.
Le connecteur électro-hydraulique doit être remplacé uniquement par des Centres-Service agréés Gaggia. Les interventions erronées effectuées par un personnel non qualifié risquent d’entraîner des accidents matériels ou corporels. Veiller à ce que le connecteur ne soit pas en contact avec des liquides, des parties mouillées ou d’autres substances pouvant réduire l’efficacité des contacts électriques ou provoquer un court-circuit.
S’assurer qu’aucun enfant n’ait la possibilité d’utiliser le Milk Island.
En effet, les enfants ne se rendent pas compte des risques liés à l’utilisation des appareils électroménagers.. Les matériaux utilisés pour l’emballage du Milk Island doivent être gardés hors de la portée des enfants.
Ne pas diriger le jet de vapeur surchauffé et/ou d’eau chaude vers soi et/ou vers d’autres personnes.
Toujours utiliser la poignée prévue sur la carafe.
Mettre le Milk Island et la machine à café dans un endroit sûr, où personne ne peut les faire basculer ni être blessé.
L’eau chaude ou la vapeur surchauffée pourrait s’échapper : risque de brûlures ! Ne pas utiliser le Milk Island et la machine à café en plein air. Éviter les températures inférieures à 0°C : le gel pourrait endommager la machine. Ne pas poser la machine sur une surface trop chaude ou à proximité d’une flamme nue : le bâti pourrait fondre ou s’abîmer.
NETTOYAGE Ne jamais plonger la base du Milk Island dans l’eau !
Il est strictement interdit d’essayer d’intervenir à l’intérieur de la base du Milk Island. Nettoyer soigneusement la carafe et le groupe d’émulsion à l’eau chaude ou au lave-vaisselle après avoir utilisé le Milk Island.
ESPACE POUR L’UTILISATION ET L’ENTRETIEN Pour un bon fonctionnement du Milk Island et de la machine à café, il convient de : choisir un plan d’appui plat et de niveau ; choisir un endroit bien éclairé, propre et avec une prise de courant facilement accessible. prévoir une distance minimale entre la machine et le mur, comme indiqué dans la notice correspondante.
Démonter le Milk Island de la machine quand il doit rester longtemps inactif. Le conserver dans un lieu sec et non accessible aux enfants. Le protéger de la poussière et de la saleté. Nettoyer le Milk Island avant de l’utiliser après une période d’inactivité.
RÉPARATIONS / ENTRETIEN En cas de panne ou de défaut possible après une chute, séparer immédiatement le Milk Island de la machine (voir démontage). Ne jamais mettre le Milk Island en marche s’il est défectueux. Les réparations ne doivent être effectuées que par un Centre d’assistance agréé. Le fabricant décline toute responsabilité en cas de dommages si les interventions n’ont pas été faites dans les règles de l’art.
En cas d’incendie, utiliser des extincteurs à anhydride carbonique (CO2). Ne pas utiliser d’eau ni d’extincteurs à poudre.
DÉMOLITION L’ appareil est en conçu et fabriqué pour faciliter sa valorisation, son recyclage ou sa réutilisation conformément à la directive européenne 2002/96/CEE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE).
Le logo ci-contre apposé sur l’appareil indique que ce produit ne peut pas être éliminé avec les déchets ménagers non triés. Lorsque vous aurez décidé de vous en séparer définitivement, il convient de faire procéder à la collecte sélective de cet appareil en vous conformant au mode de reprise mis en place dans votre commune (collecte ponctuelle des encombrants, déchèterie), ou en faisant appel au service de reprise proposé par votre distributeur, ou bien, en le confiant à des organisations caritatives et des associations à but non lucratif. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine.
